Zakucie DKR 06 3/8" / 2SN

Przejdź do sekcji Opinie

8,25 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 6 mm = DN06 ( 1/4")
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 3/8" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Oznaczenie grupy końcówki C11 - DKR
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zakucie na prasie hydraulicznej
Pasuje do węży 2sn

Opis

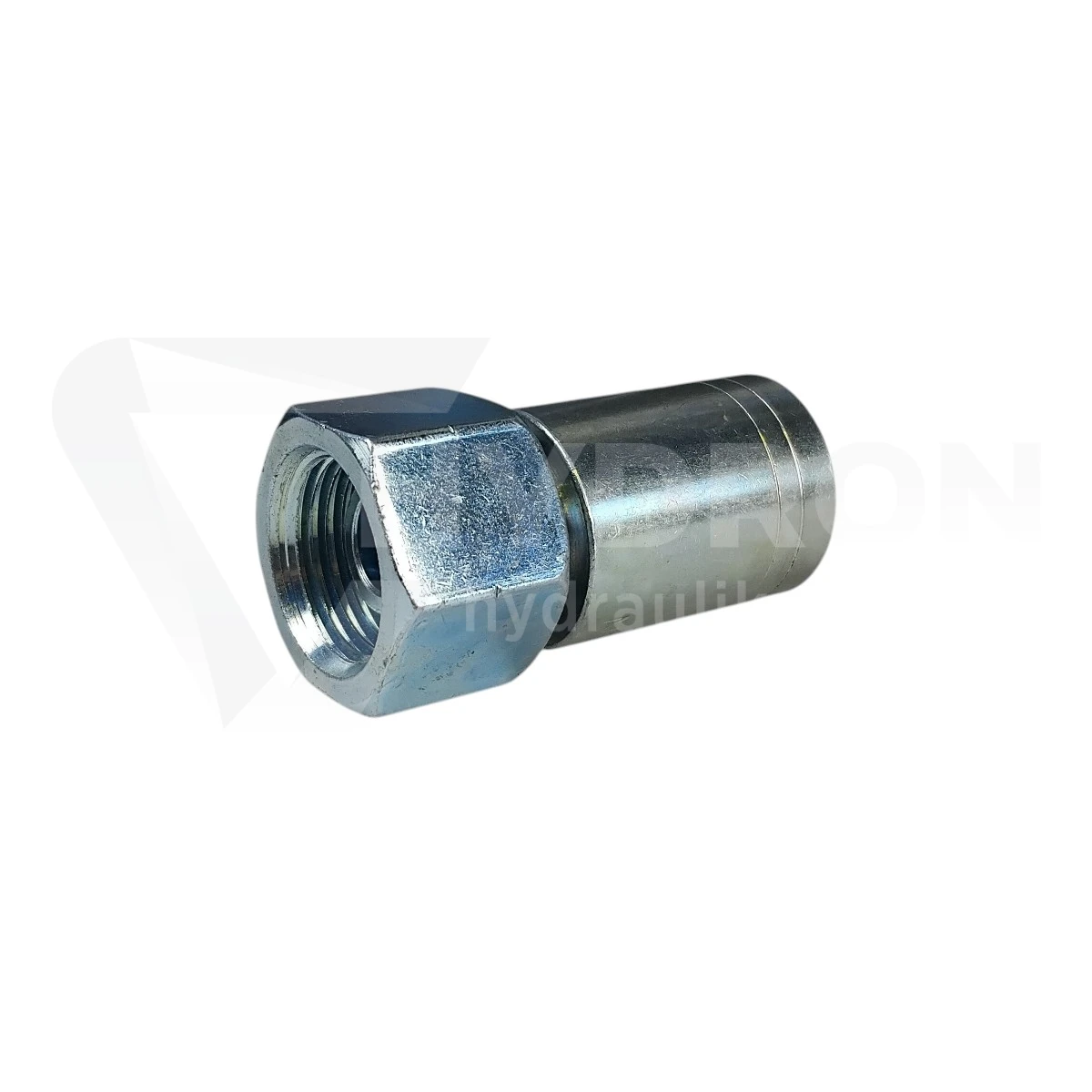

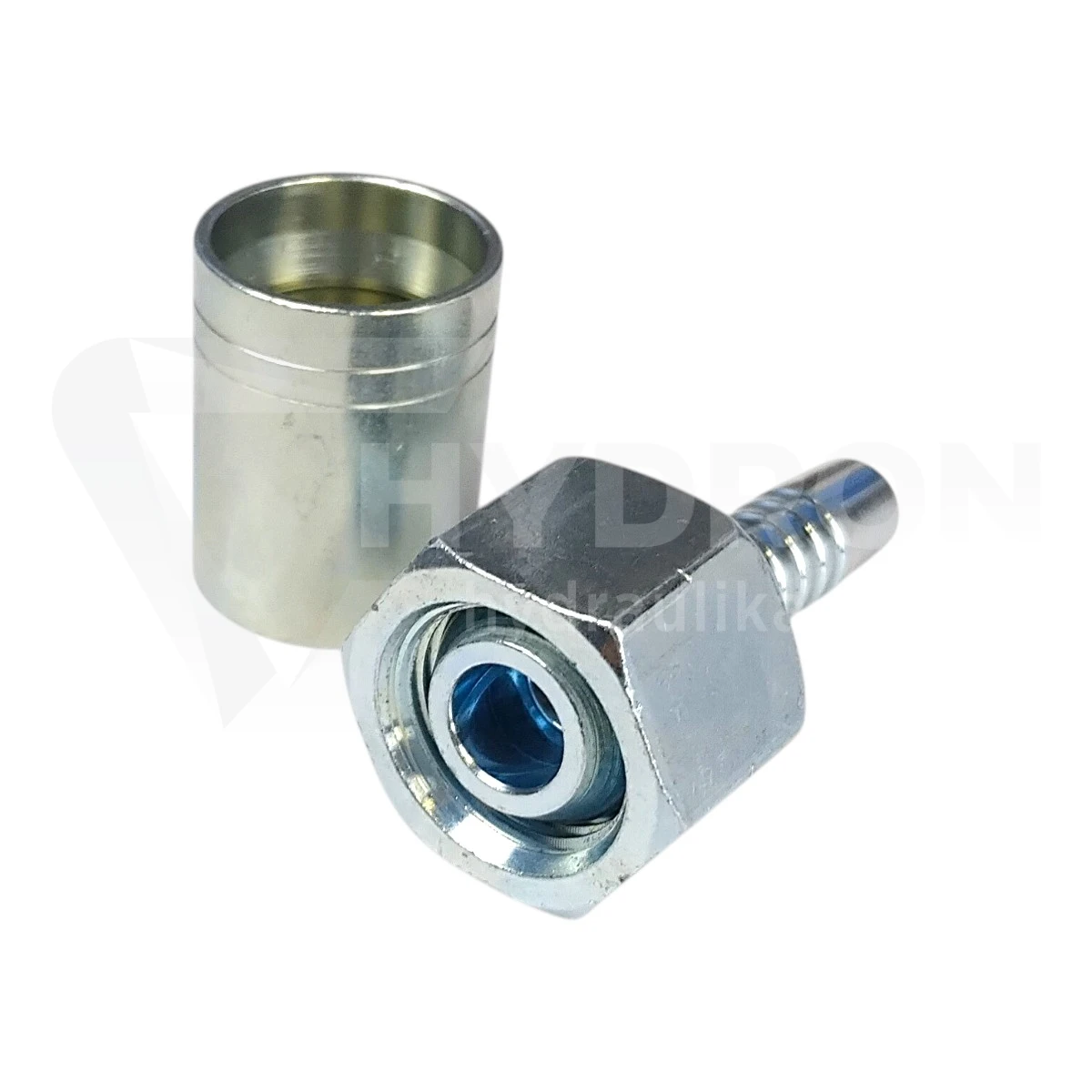

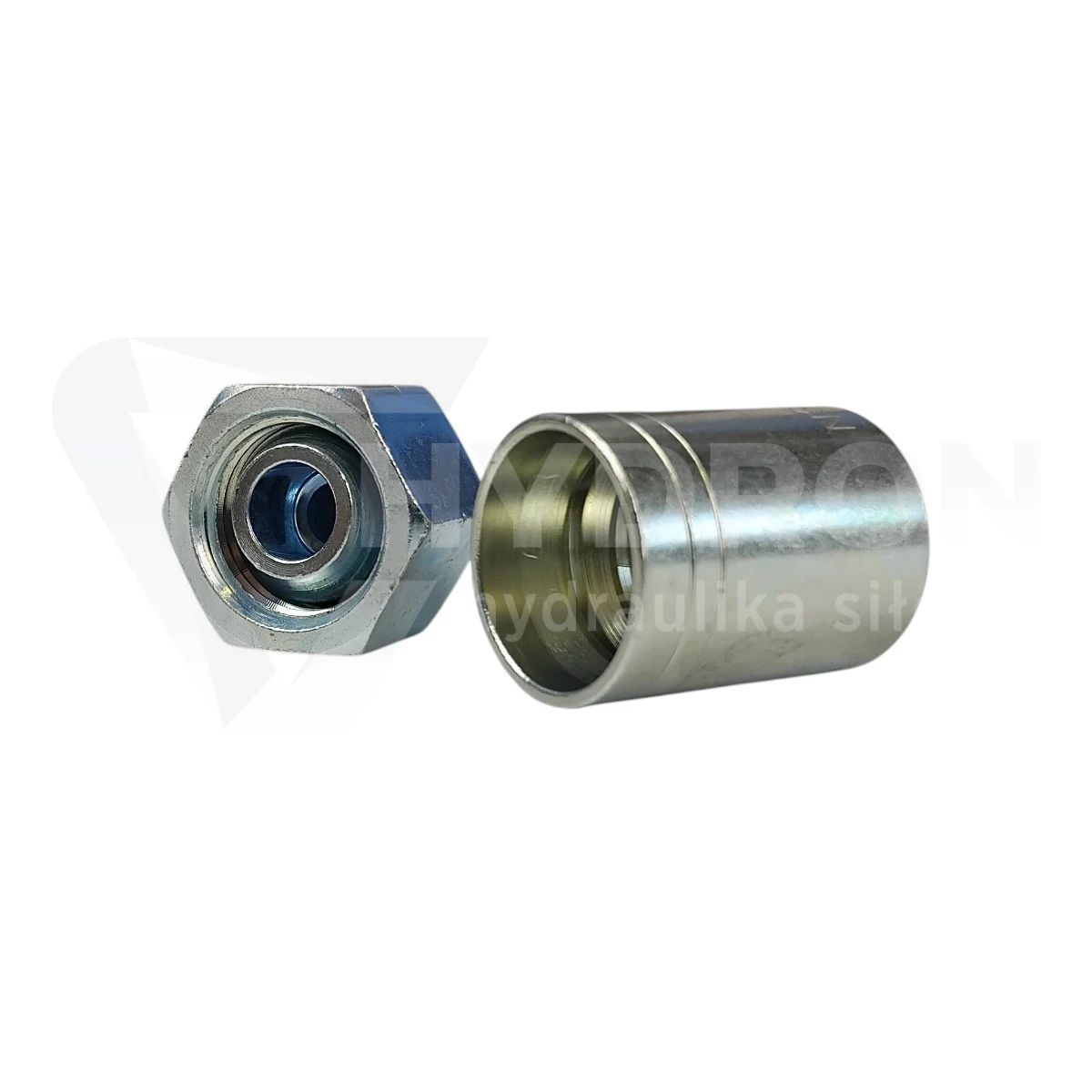

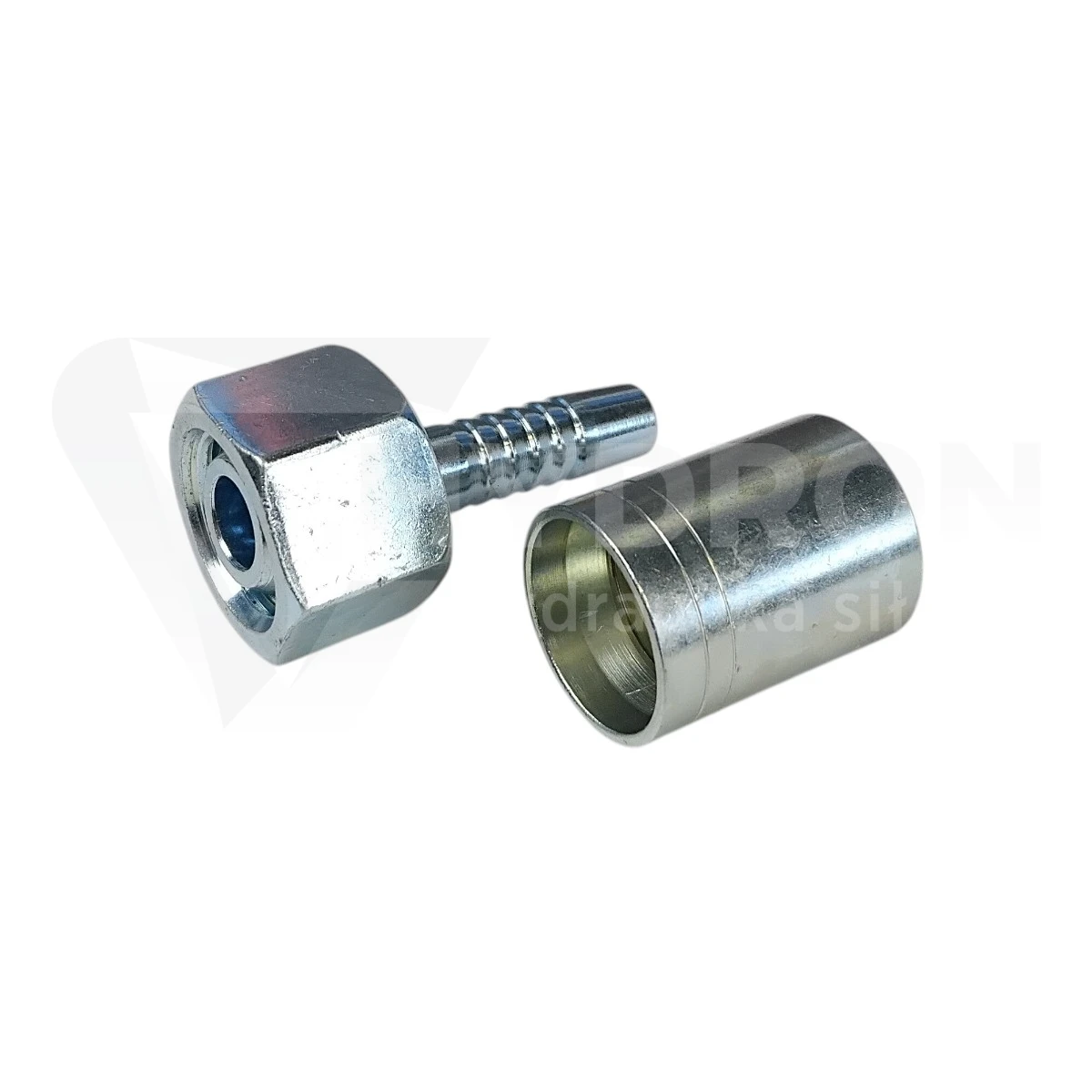

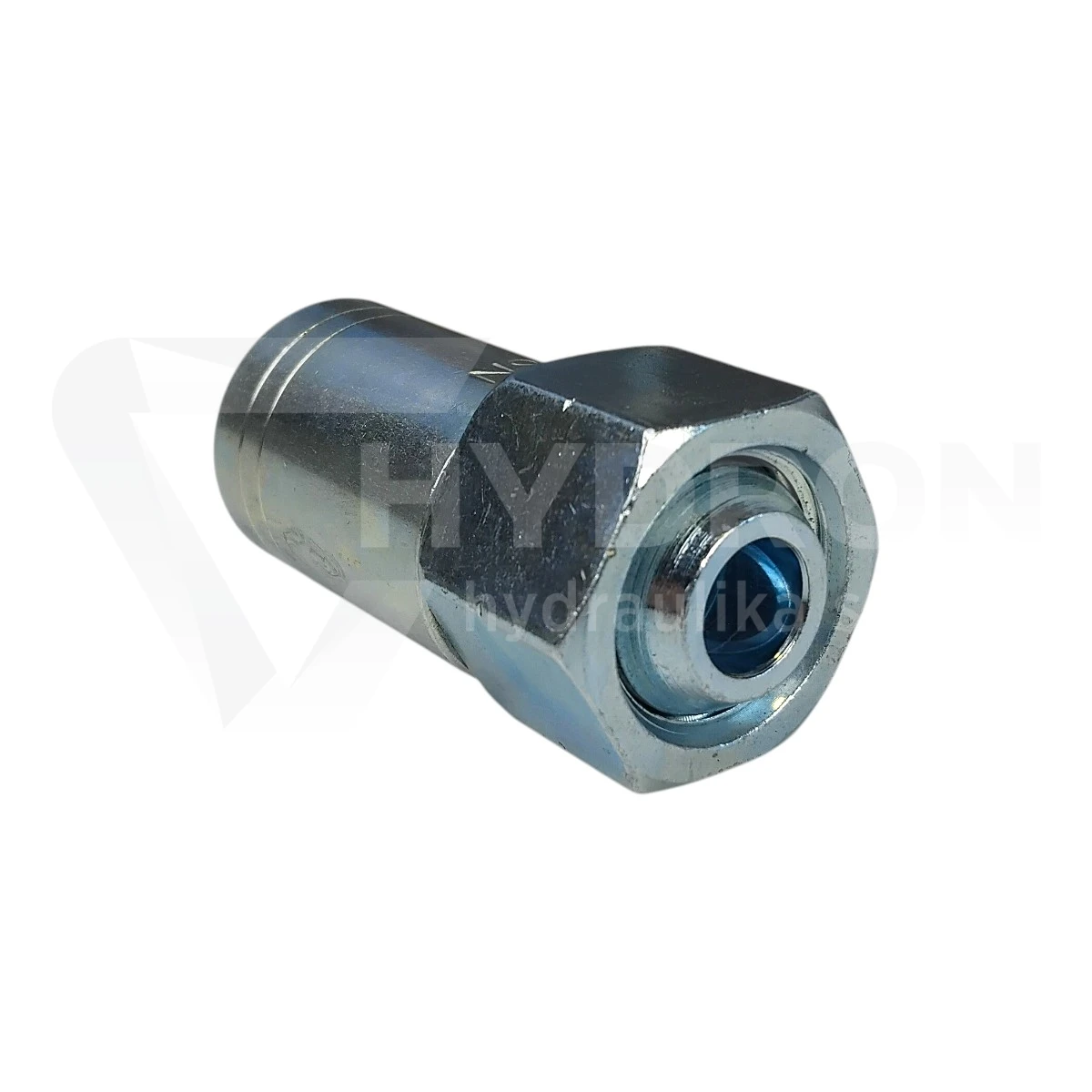

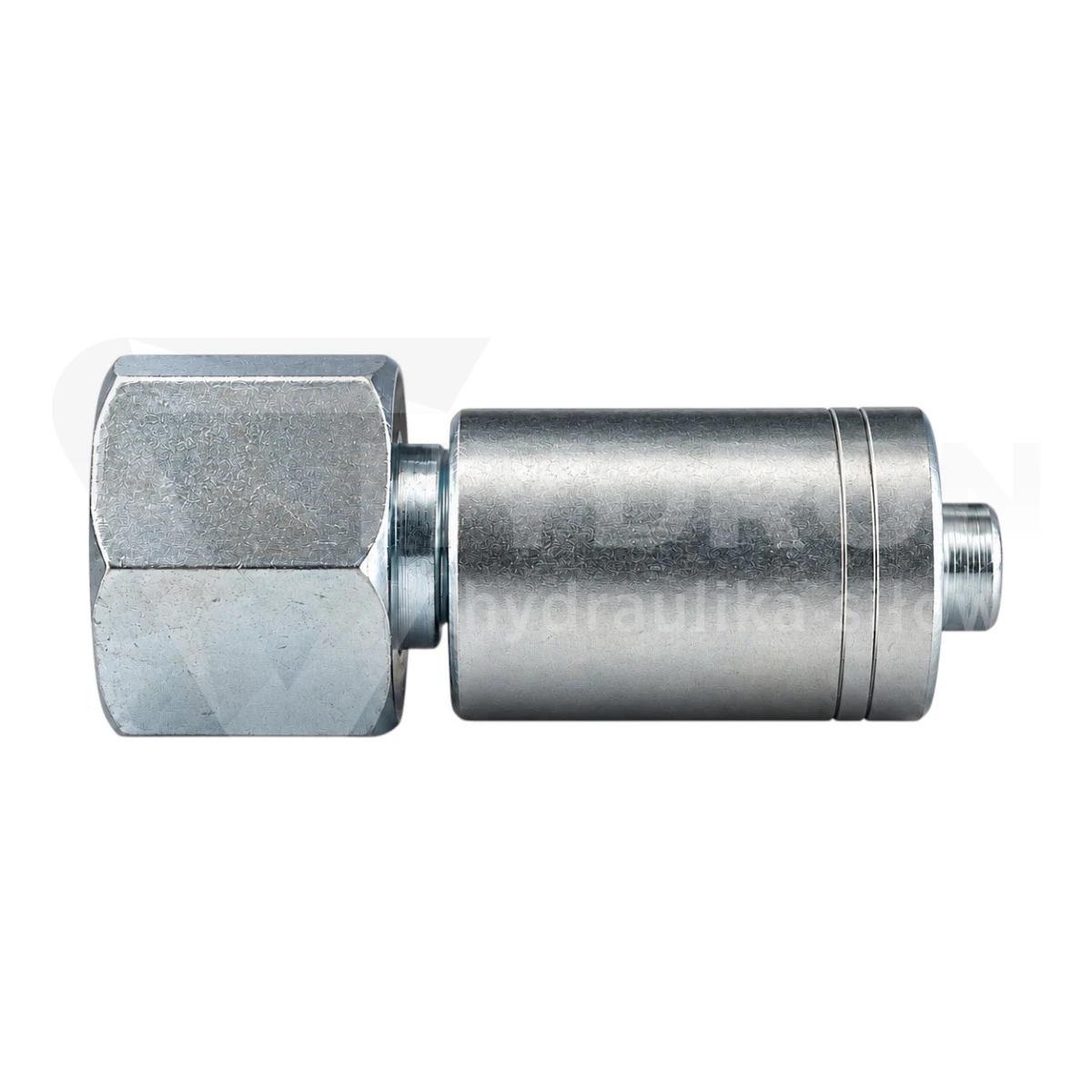

Zakucie DKR C11 DN06 3/8" BSP do węża 2SN

Zakucie DKR C11 DN06 3/8" BSP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN06. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 3/8" BSP oraz powierzchnię uszczelniającą współpracującą ze stożkiem 60°. Konstrukcja prosta sprawdza się w instalacjach, w których przewód może być prowadzony osiowo względem przyłącza.

Parametry techniczne zakucia DKR C11

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR,
oznaczenie grupy: C11,
rozmiar przewodu: DN06,
nominalny rozmiar przewodu: 1/4",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: G 3/8" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
konstrukcja: prosta,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Końcówka DKR z obrotową nakrętką

DKR C11 to końcówka hydrauliczna z obrotową nakrętką BSP. Takie rozwiązanie pozwala dokręcić gotowy przewód do przyłącza bez konieczności obracania całym wężem, co ułatwia montaż i ogranicza ryzyko skręcenia przewodu.

DN06 i gwint 3/8" BSP

DN06 określa stronę przewodową zakucia i odpowiada nominalnie wężowi 1/4". Gwint G 3/8" BSP opisuje natomiast stronę przyłączeniową. Są to dwa różne parametry, dlatego końcówki nie należy dobierać wyłącznie według wielkości gwintu.

Ten wariant pozwala połączyć przewód hydrauliczny DN06 z elementem instalacji wyposażonym w odpowiednie przyłącze współpracujące z gwintem 3/8" BSP.

Uszczelnienie na stożku 60°

W połączeniu DKR gwint odpowiada przede wszystkim za skręcenie i dociśnięcie elementów, natomiast właściwe uszczelnienie powstaje na współpracujących powierzchniach ze stożkiem 60°.

Dlatego samo dopasowanie gwintu G 3/8" BSP nie wystarcza do potwierdzenia kompatybilności. Należy również sprawdzić geometrię gniazda elementu współpracującego.

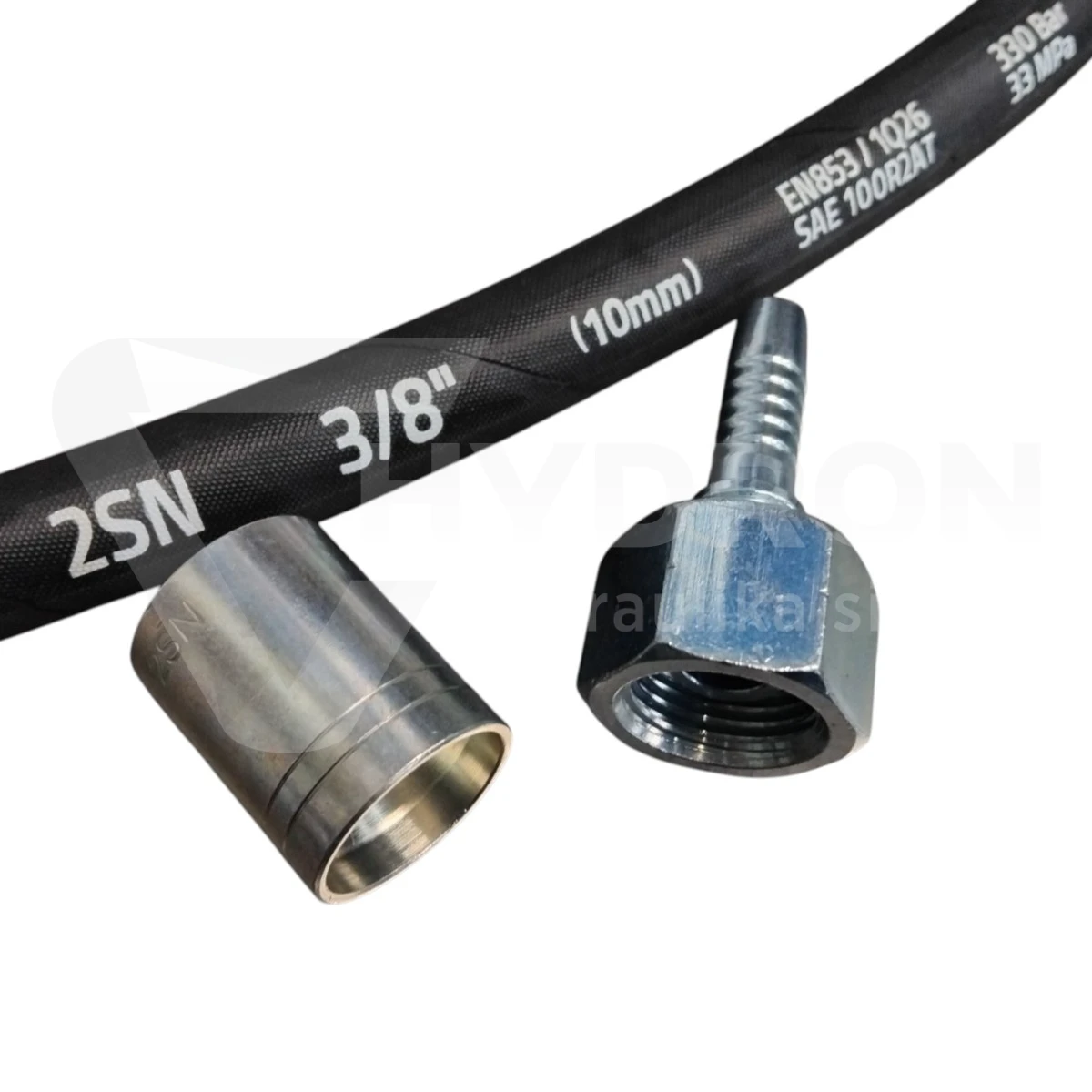

Zakucie do węża hydraulicznego 2SN DN06

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 2SN w rozmiarze DN06. Tuleję zaciskową oraz parametry zakuwania należy dobrać do konkretnego typu węża i zastosowanego systemu końcówek.

Nie należy automatycznie stosować tulei ani parametrów zaciskania przeznaczonych do 1SN, 2SC, 4SP lub innych konstrukcji przewodów tylko dlatego, że mają ten sam rozmiar DN06.

Kiedy wybrać końcówkę prostą?

Wersja prosta jest odpowiednia wtedy, gdy za przyłączem znajduje się wystarczająco dużo miejsca na prawidłowe prowadzenie przewodu z zachowaniem jego promienia gięcia. Jeśli wąż musi zmienić kierunek bezpośrednio przy porcie, praktyczniejszym rozwiązaniem może być końcówka DKR 45° lub DKR 90°.

Ciśnienie gotowego przewodu

Dopuszczalnego ciśnienia kompletnego przewodu nie należy określać wyłącznie na podstawie samego zakucia. Ostateczna wartość zależy od parametrów węża 2SN, tulei, końcówki oraz prawidłowo wykonanego zacisku.

Najczęstsze błędy przy doborze

Do najczęstszych pomyłek należy utożsamianie DN06 z rozmiarem gwintu, pominięcie standardu BSP, nieuwzględnienie stożka 60° oraz zastosowanie niewłaściwego systemu tulei do węża 2SN.
