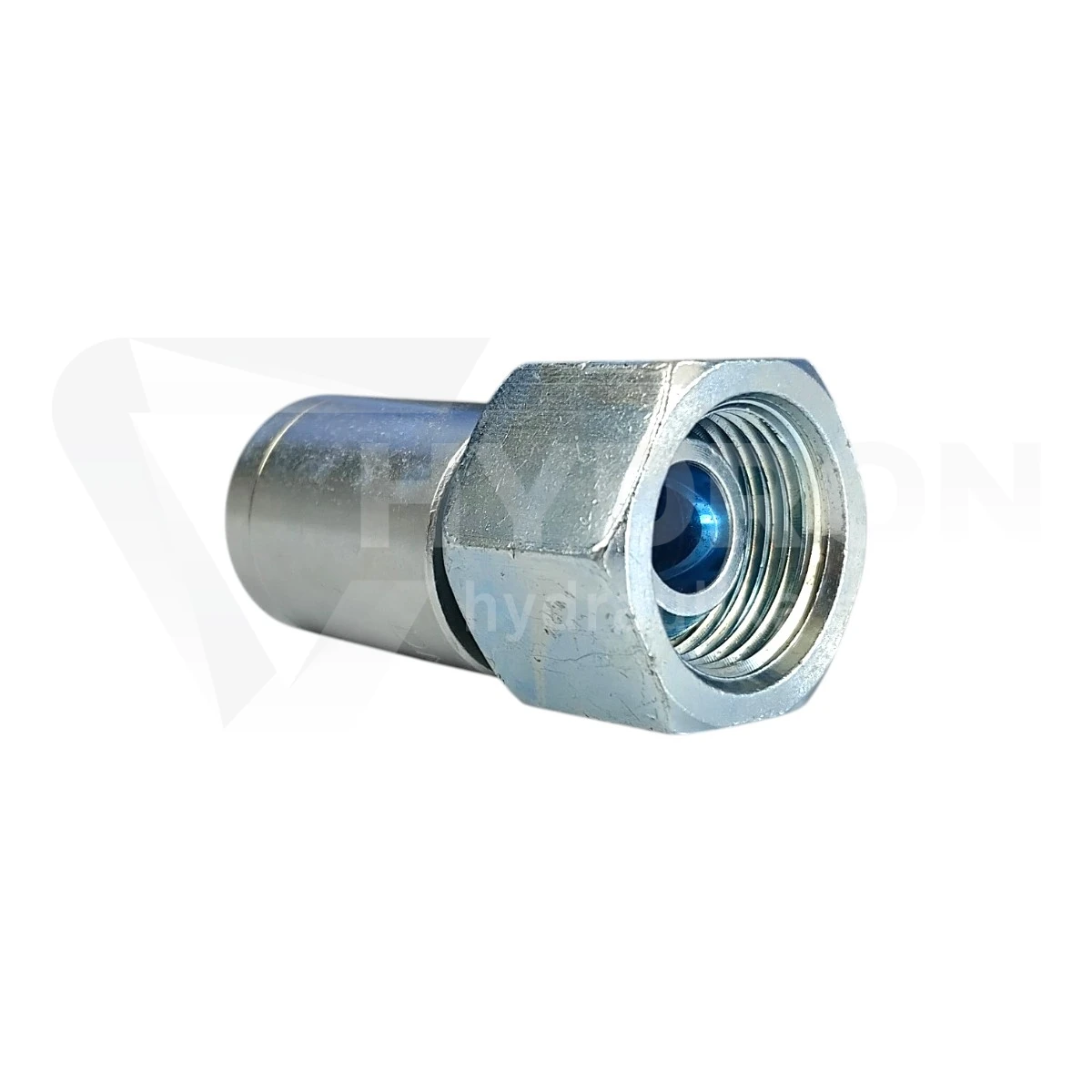

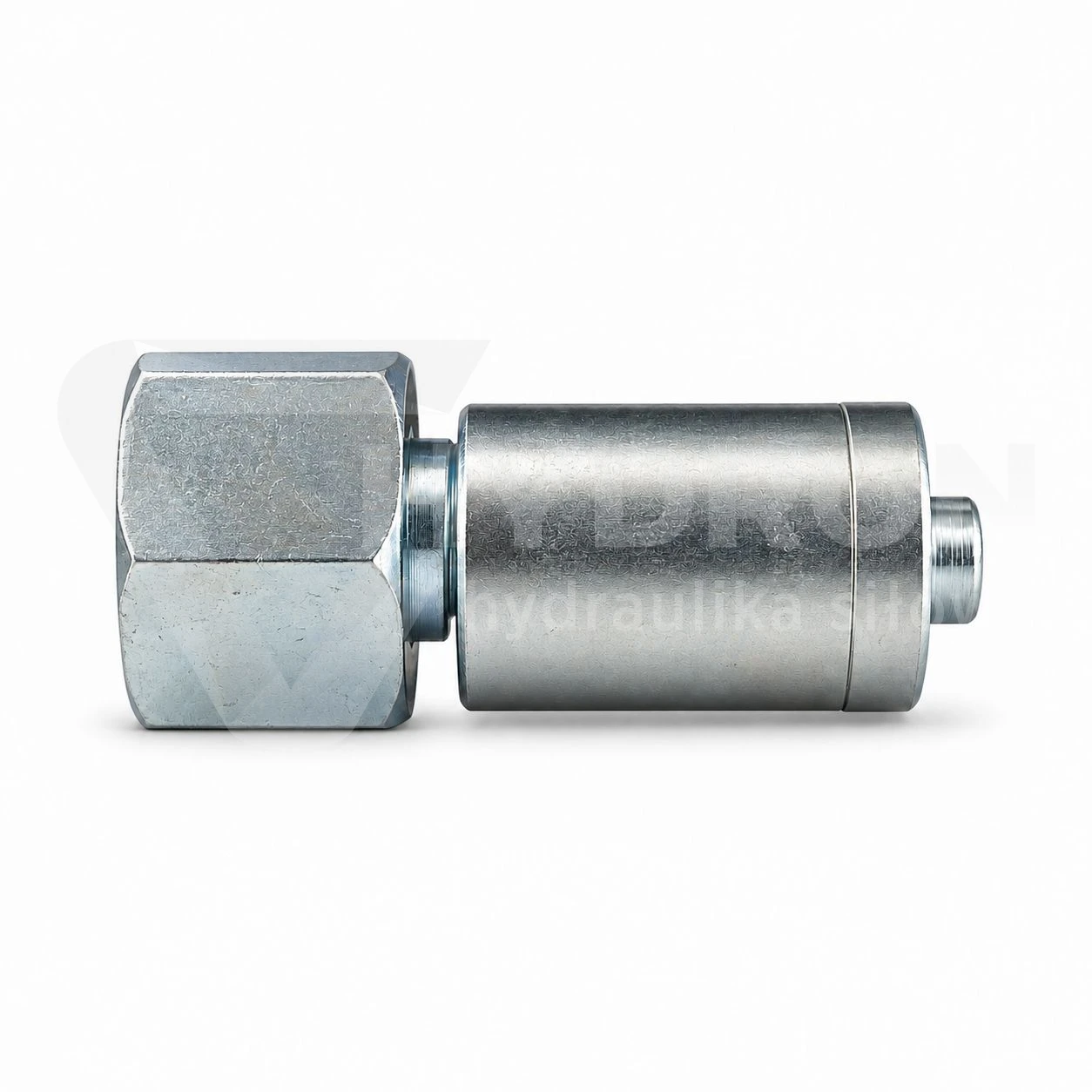

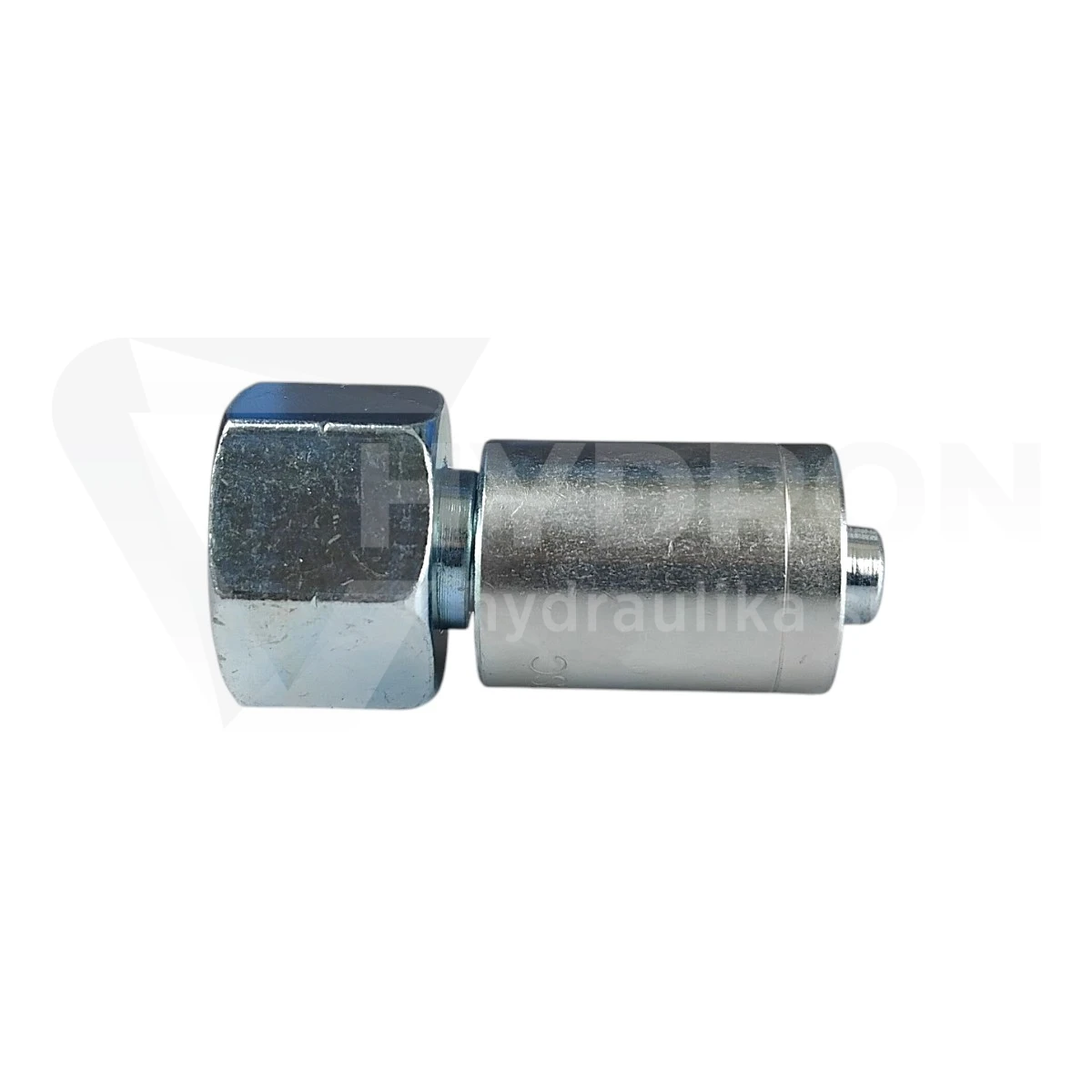

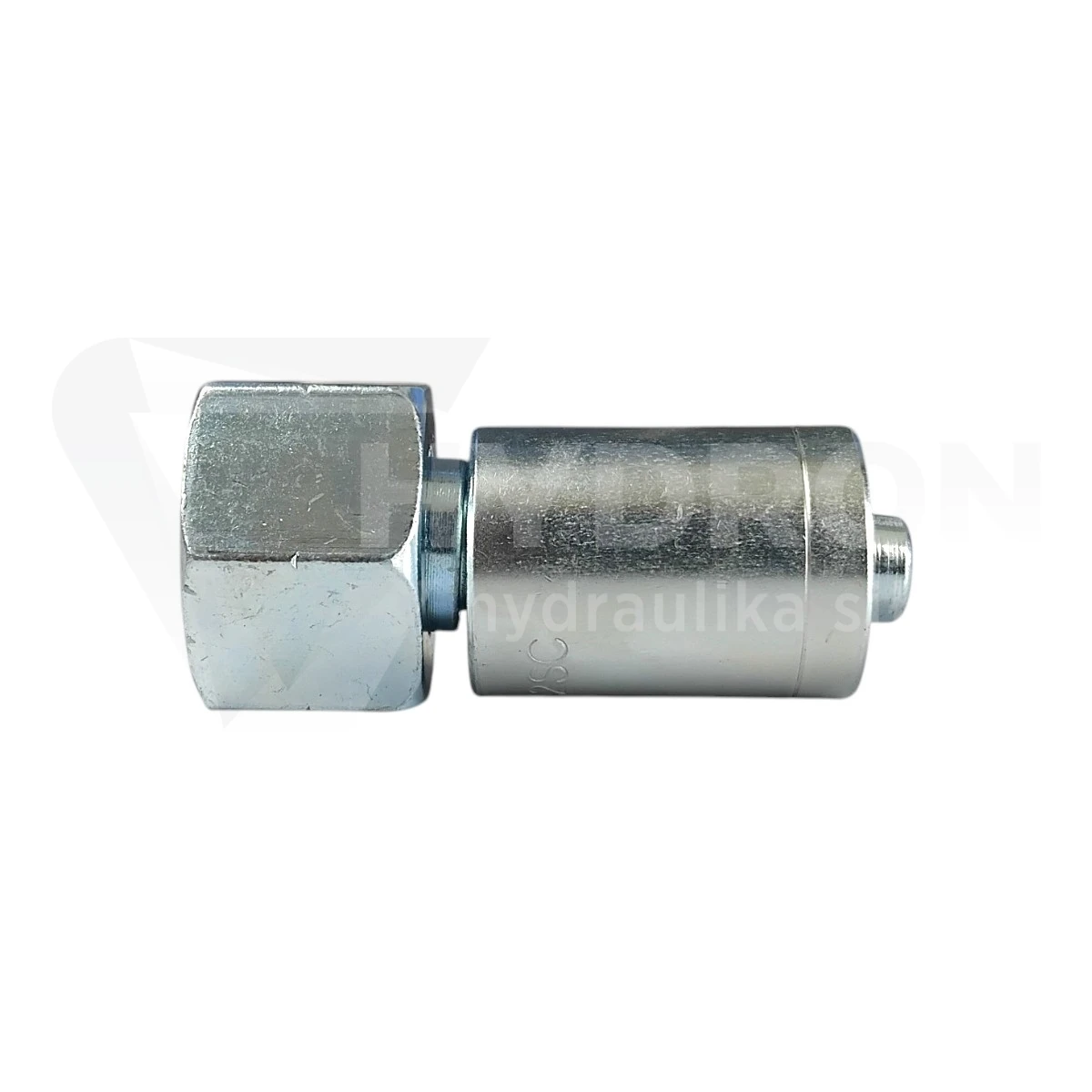

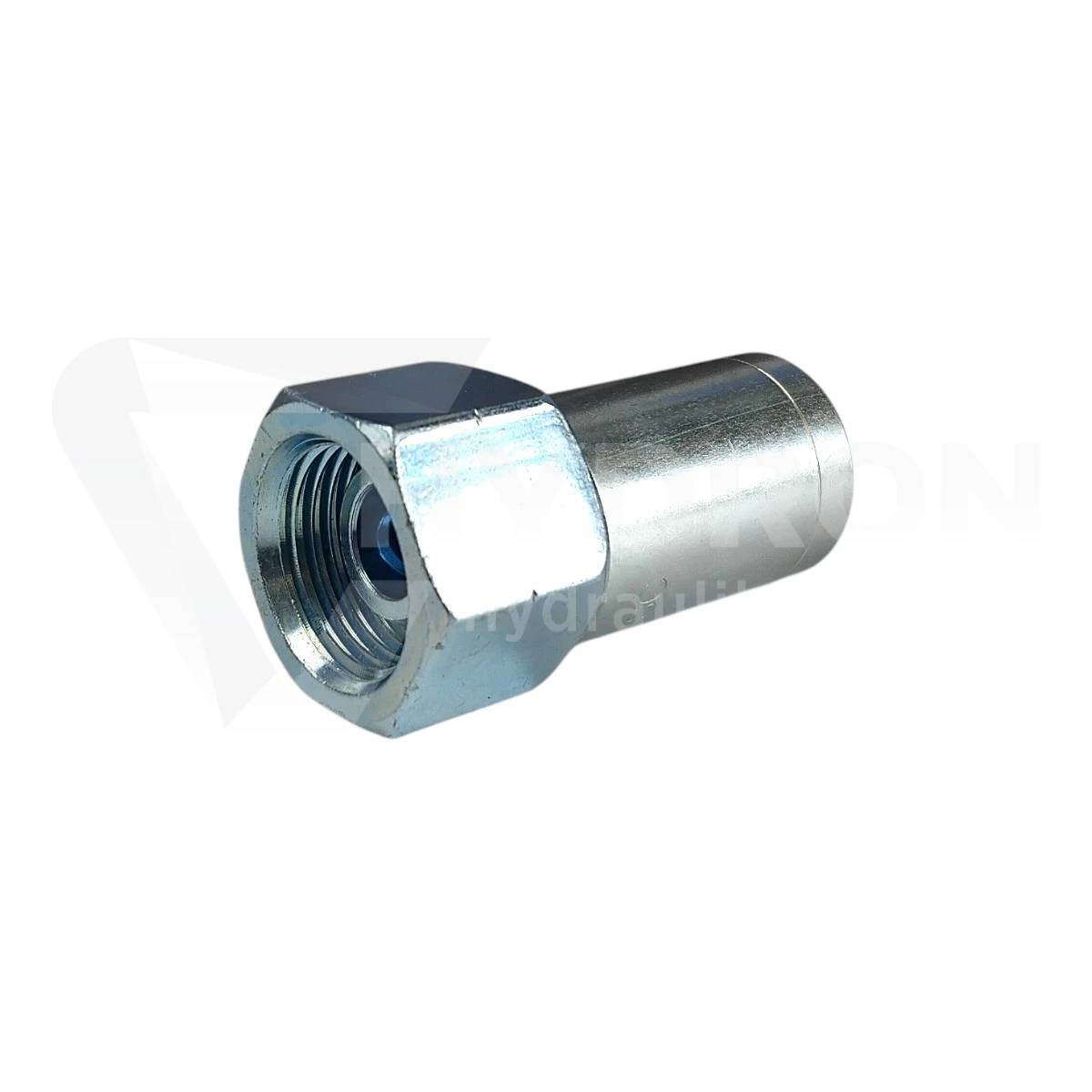

Zakucie DKR 08 1/4" / 1SN

Przejdź do sekcji Opinie

8,82 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 8 mm = DN08 ( 5/16" )

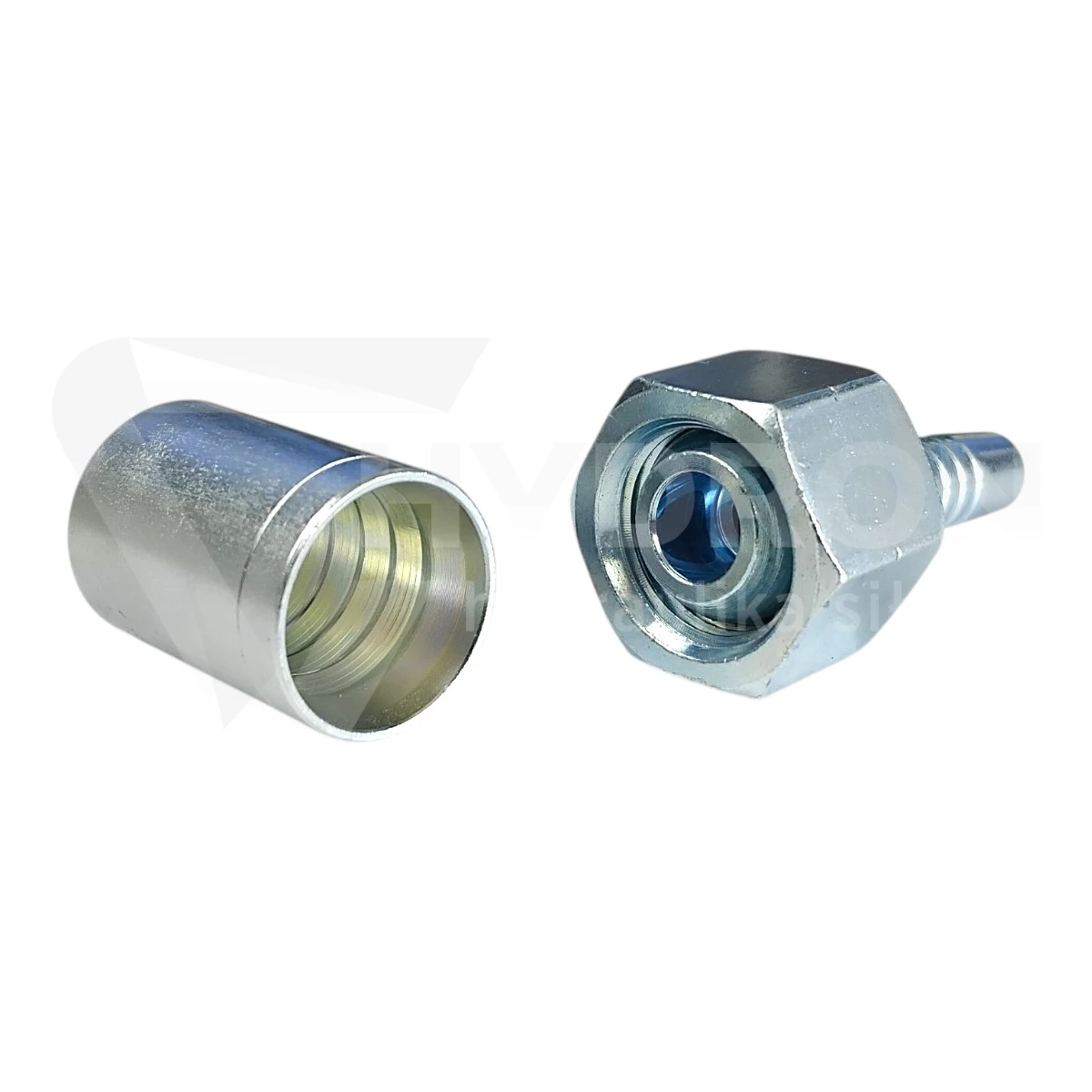

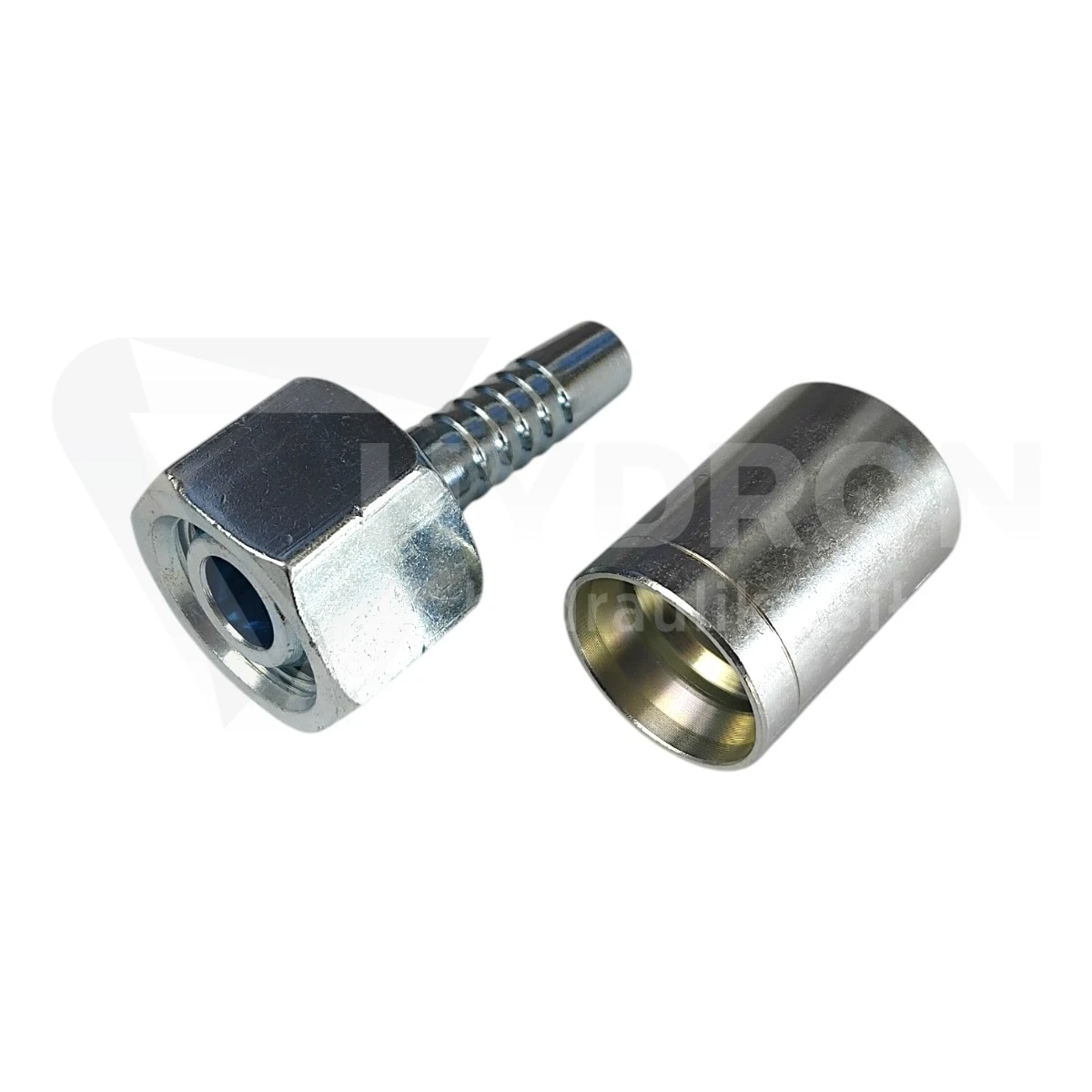

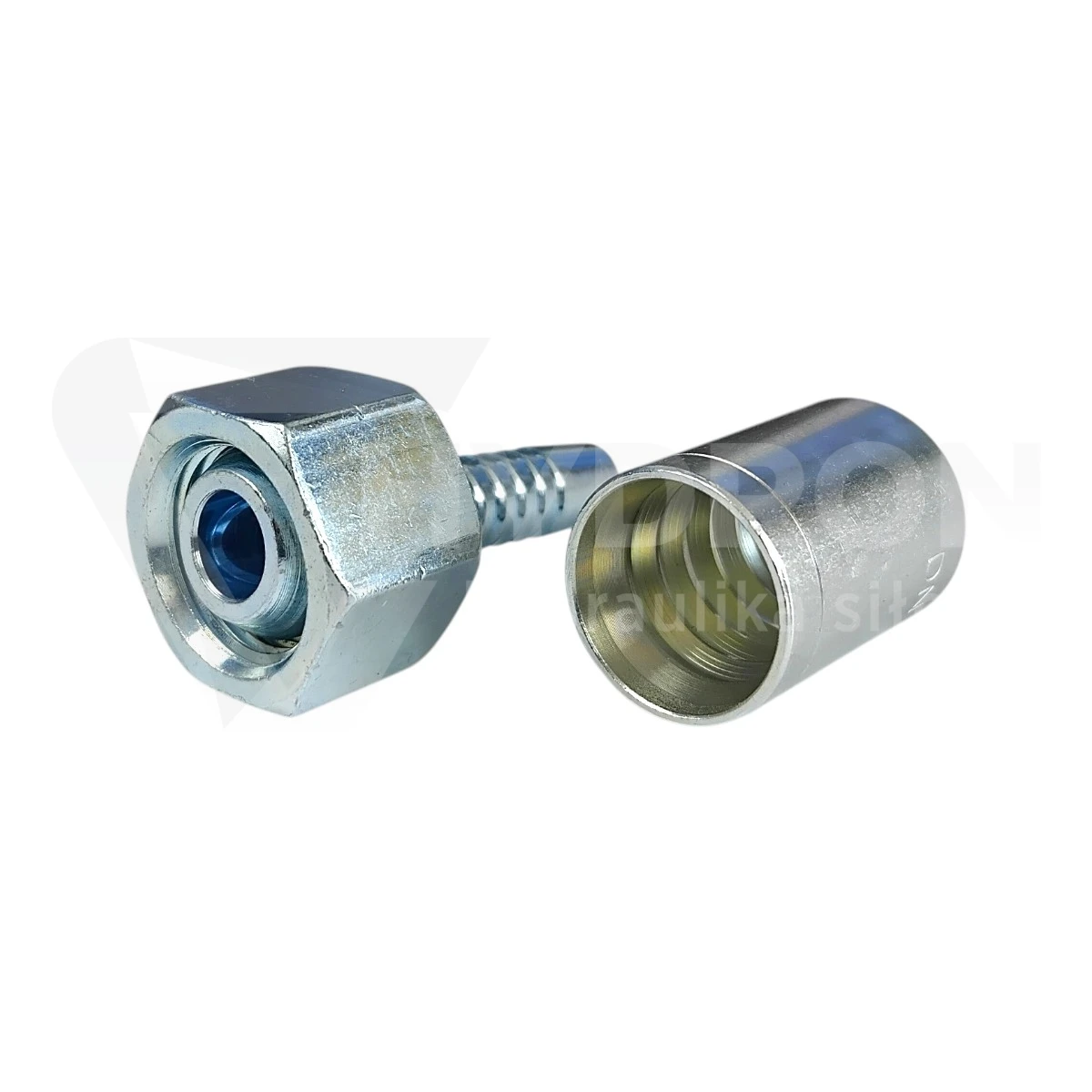

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1/4" BSP
Rozmiar oczka nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Oznaczenie grupy końcówki C11 - DKR
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zakucie na prasie hydraulicznej
Pasuje do węży 1SN

Opis

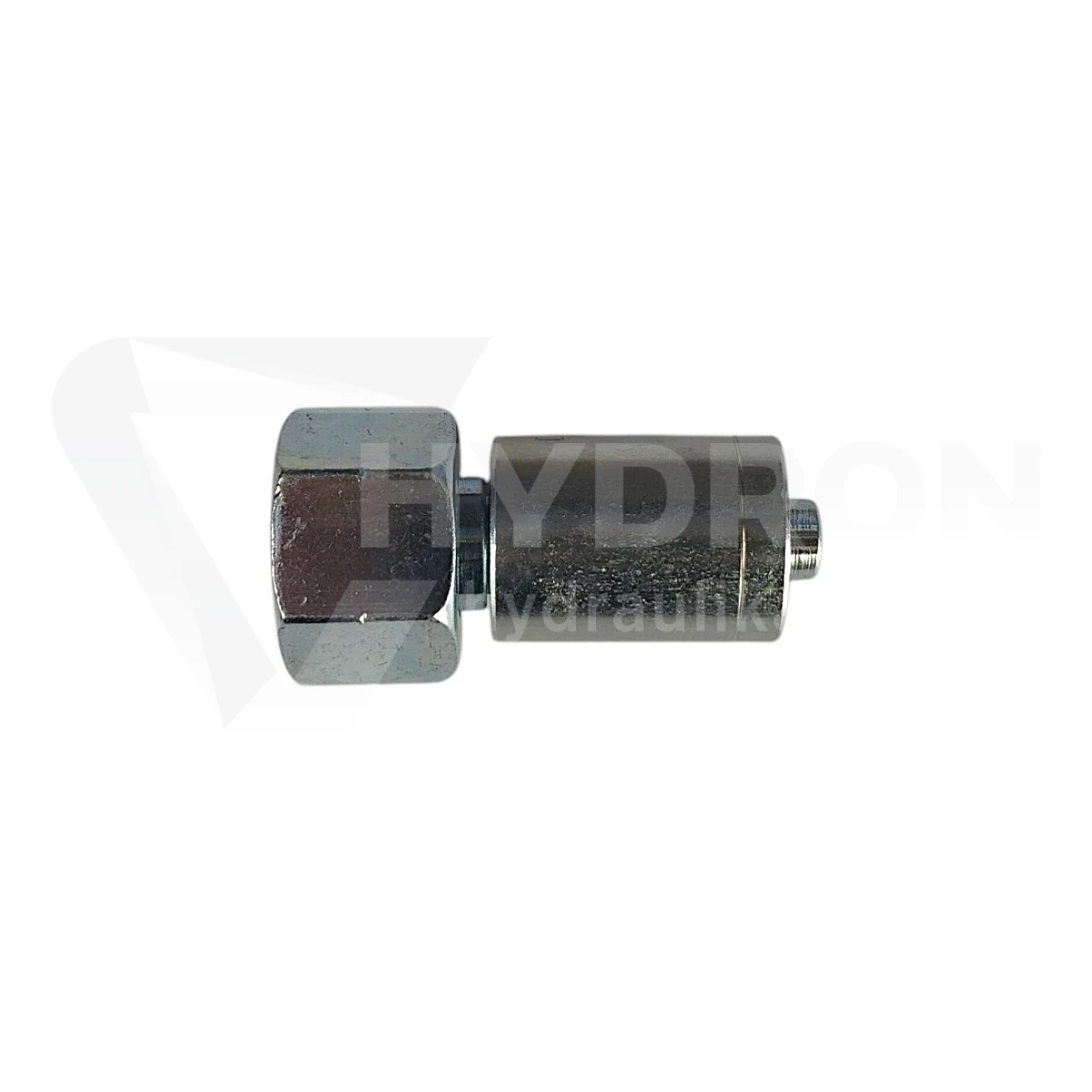

Zakucie DKR C11 DN08 1/4" BSP do węża 1SN

Zakucie DKR C11 DN08 1/4" BSP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 1SN w rozmiarze DN08. Po stronie przyłączeniowej posiada obrotową nakrętkę z gwintem wewnętrznym G 1/4" BSP oraz powierzchnię uszczelniającą współpracującą ze stożkiem 60°. Prosta konstrukcja sprawdza się w instalacjach, w których przewód może być prowadzony osiowo względem przyłącza.

Parametry techniczne zakucia DKR C11

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR,
oznaczenie grupy: C11,
rozmiar przewodu: DN08,
nominalny rozmiar przewodu: 5/16",
przeznaczenie: wąż hydrauliczny 1SN,
gwint przyłączeniowy: G 1/4" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
konstrukcja: prosta,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Co oznacza DKR C11?

DKR to prosta końcówka hydrauliczna z obrotową nakrętką i gwintem wewnętrznym BSP. W ofercie HYDRON proste końcówki tego typu należą do grupy C11. Uszczelnienie realizowane jest na współpracujących powierzchniach ze stożkiem 60°.

Oznaczenie C11 odróżnia końcówkę prostą od wersji kątowych, takich jak DKR 45° czy DKR 90°.

Gwint wewnętrzny 1/4" BSP

Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 1/4" BSP. Taka konstrukcja umożliwia dokręcenie przewodu bez konieczności obracania całym wężem.

Przy doborze należy zweryfikować zarówno rozmiar gwintu, jak i jego standard. Gwint BSP nie powinien być utożsamiany z innymi systemami calowymi tylko na podstawie podobnej średnicy nominalnej.

DN08 i 1/4" BSP to dwa różne parametry

DN08 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 5/16". Oznaczenie 1/4" BSP dotyczy natomiast gwintu po stronie przyłączeniowej.

To ważne rozróżnienie, ponieważ rozmiar przewodu i gwintu nie muszą być takie same. W tym produkcie wąż DN08 współpracuje z przyłączem G 1/4" BSP.

Uszczelnienie na stożku 60°

W końcówkach DKR gwint służy przede wszystkim do skręcenia i dociśnięcia elementów. Szczelność połączenia uzyskiwana jest na współpracujących powierzchniach stożkowych 60°.

Dlatego samo dopasowanie gwintu G 1/4" BSP nie wystarcza. Należy również sprawdzić geometrię powierzchni uszczelniającej elementu współpracującego.

Zakucie do węża 1SN DN08

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 1SN w rozmiarze DN08. Tuleję i parametry zaciskania należy dobrać do konkretnego typu węża oraz zastosowanego systemu zakuwania.

Nie należy automatycznie stosować tulei ani ustawień zakuwarki przeznaczonych do 2SN, 2SC, 4SP lub innych konstrukcji tylko dlatego, że mają ten sam nominalny rozmiar DN08.

Kiedy wybrać końcówkę prostą?

Końcówka prosta jest właściwym rozwiązaniem wtedy, gdy przewód może być wyprowadzony z przyłącza bez gwałtownej zmiany kierunku i zachowuje odpowiedni promień gięcia.

Jeżeli tuż za przyłączem znajduje się przeszkoda lub przewód musi zmienić kierunek, lepszym wyborem może być końcówka DKR 45° albo DKR 90°.

Najczęstsze błędy przy doborze

Najczęstsze błędy to pomylenie DN08 z rozmiarem gwintu, zastosowanie niewłaściwego standardu przyłącza, nieuwzględnienie stożka 60° oraz dobór elementów zakuwanych do innego typu węża niż 1SN.
