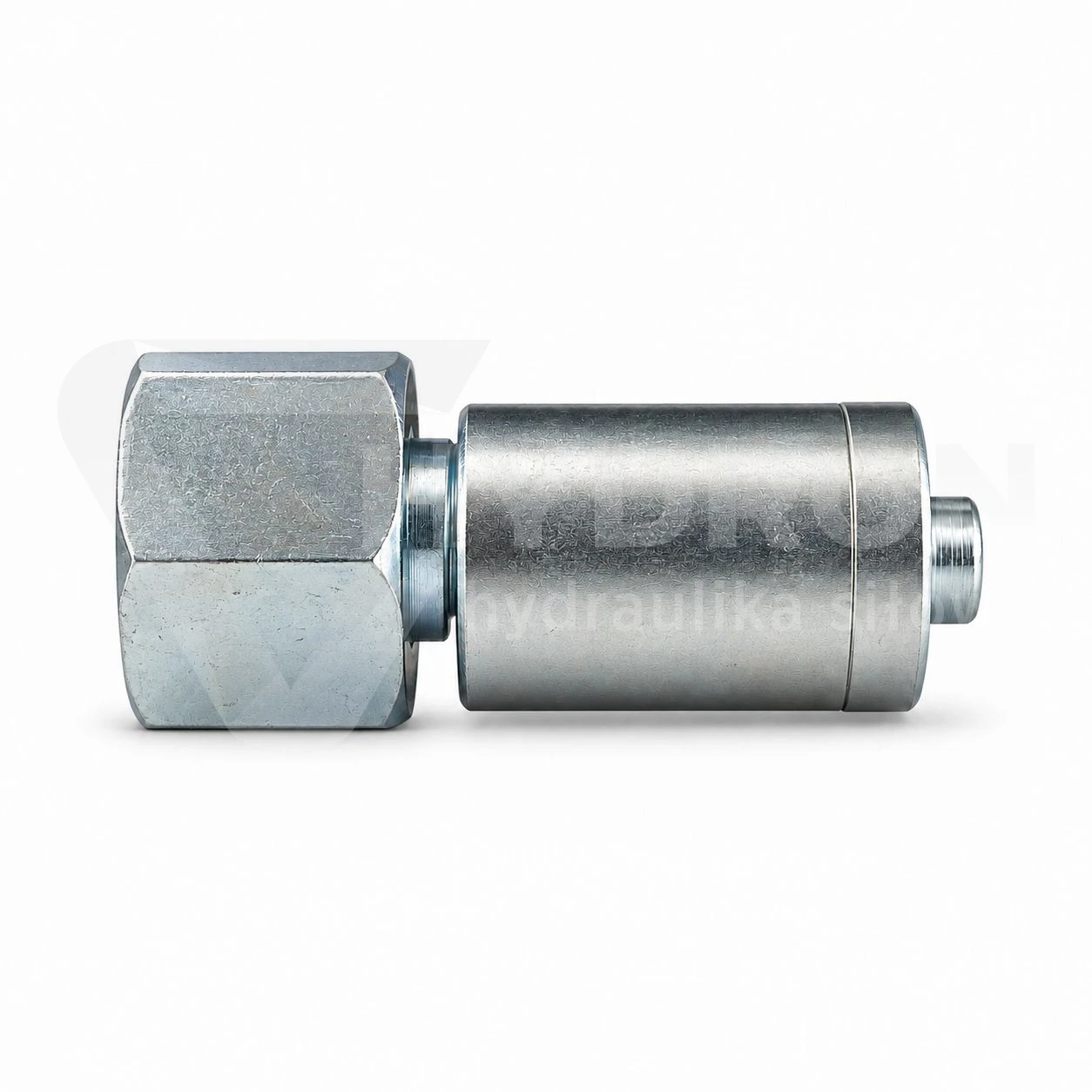

Zakucie DKR 08 3/8" / 1SN

Przejdź do sekcji Opinie

8,03 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 8 mm = DN08 ( 5/16" )

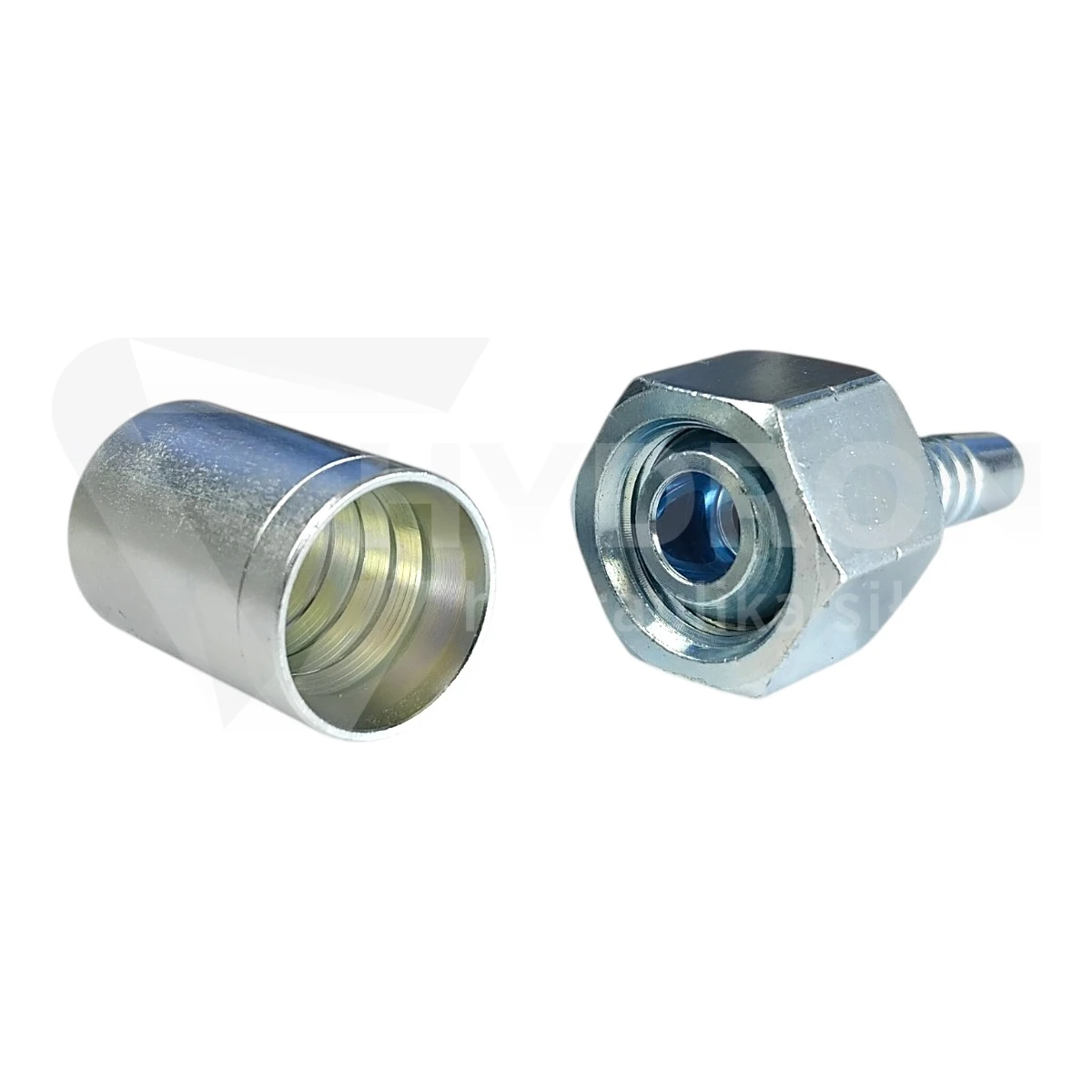

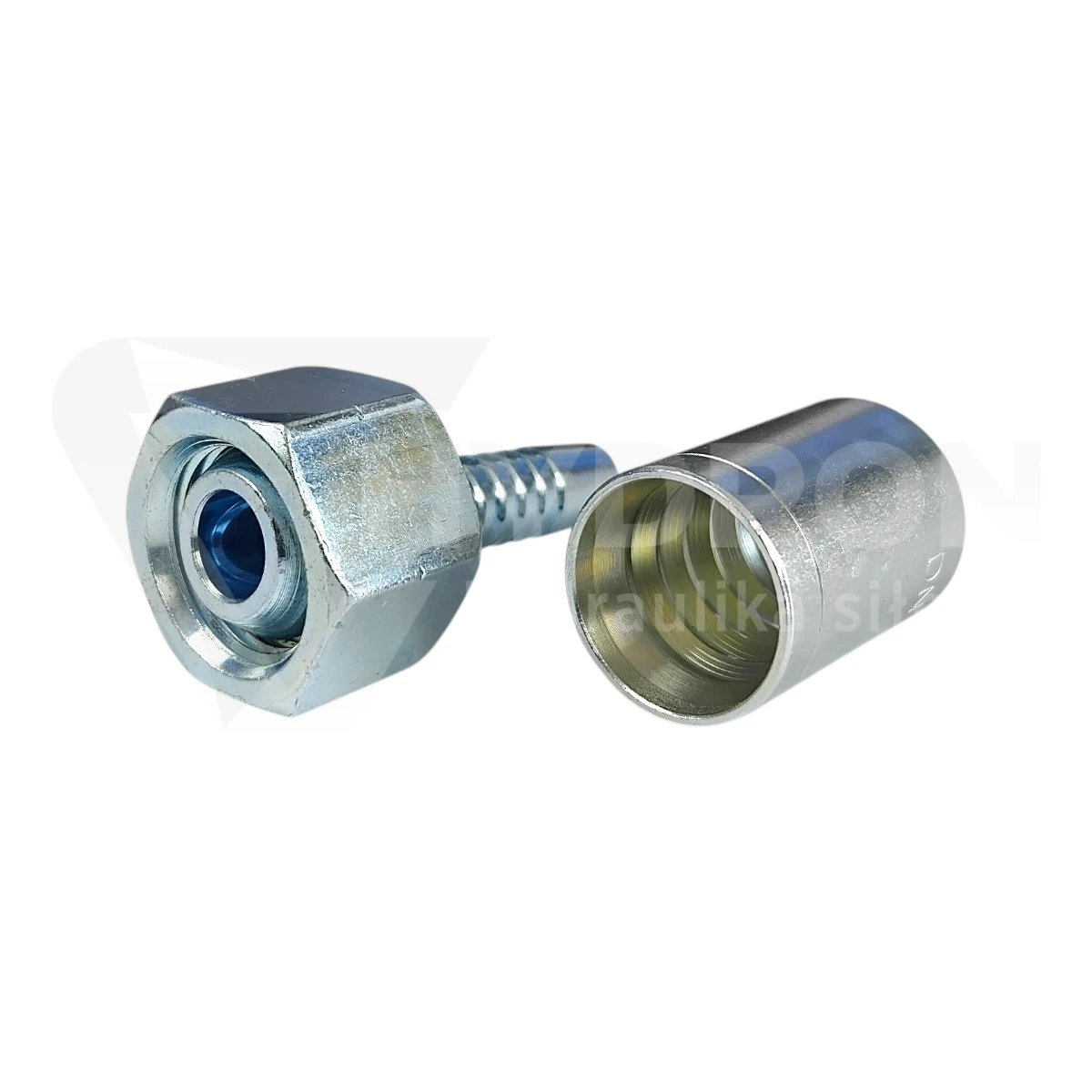

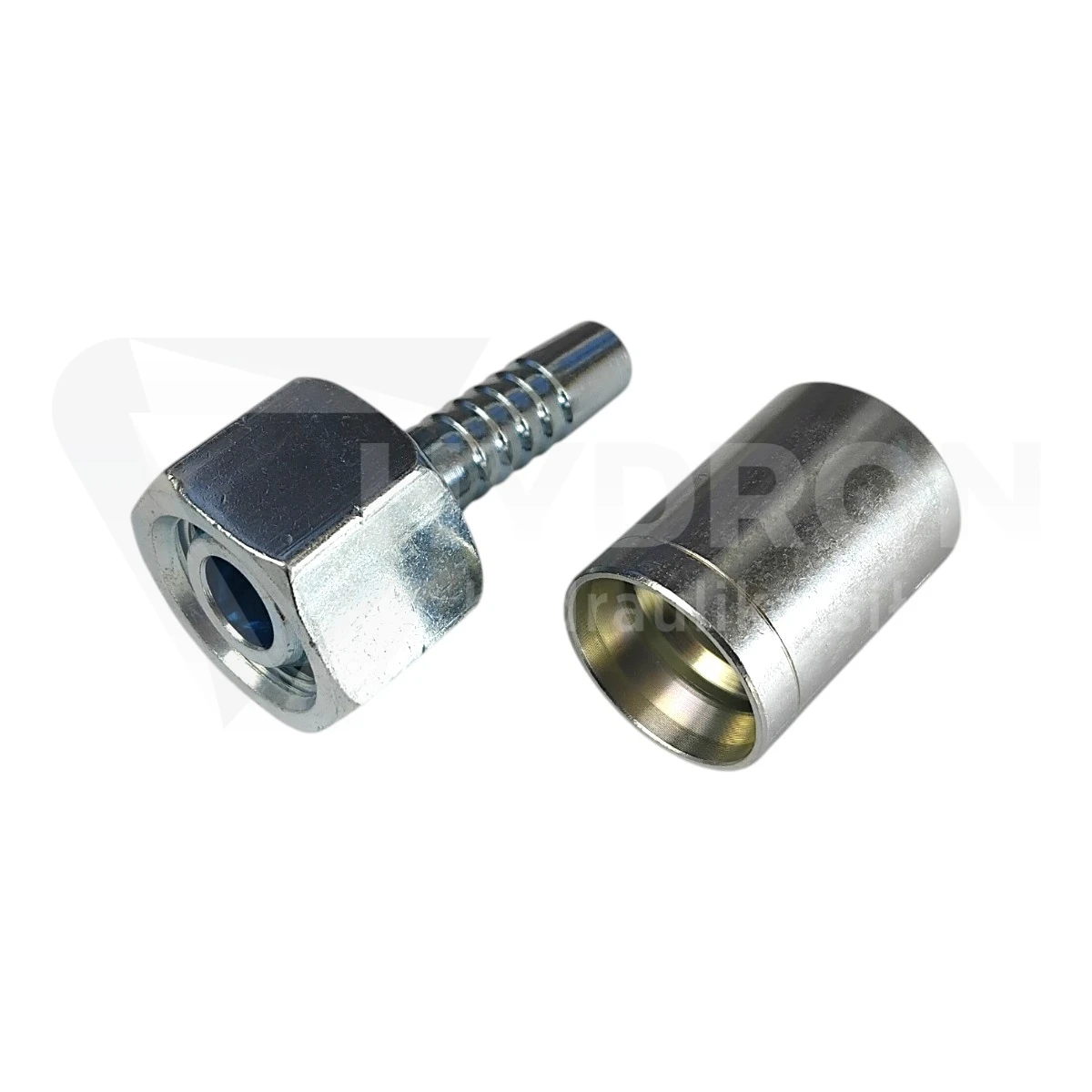

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 3/8" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

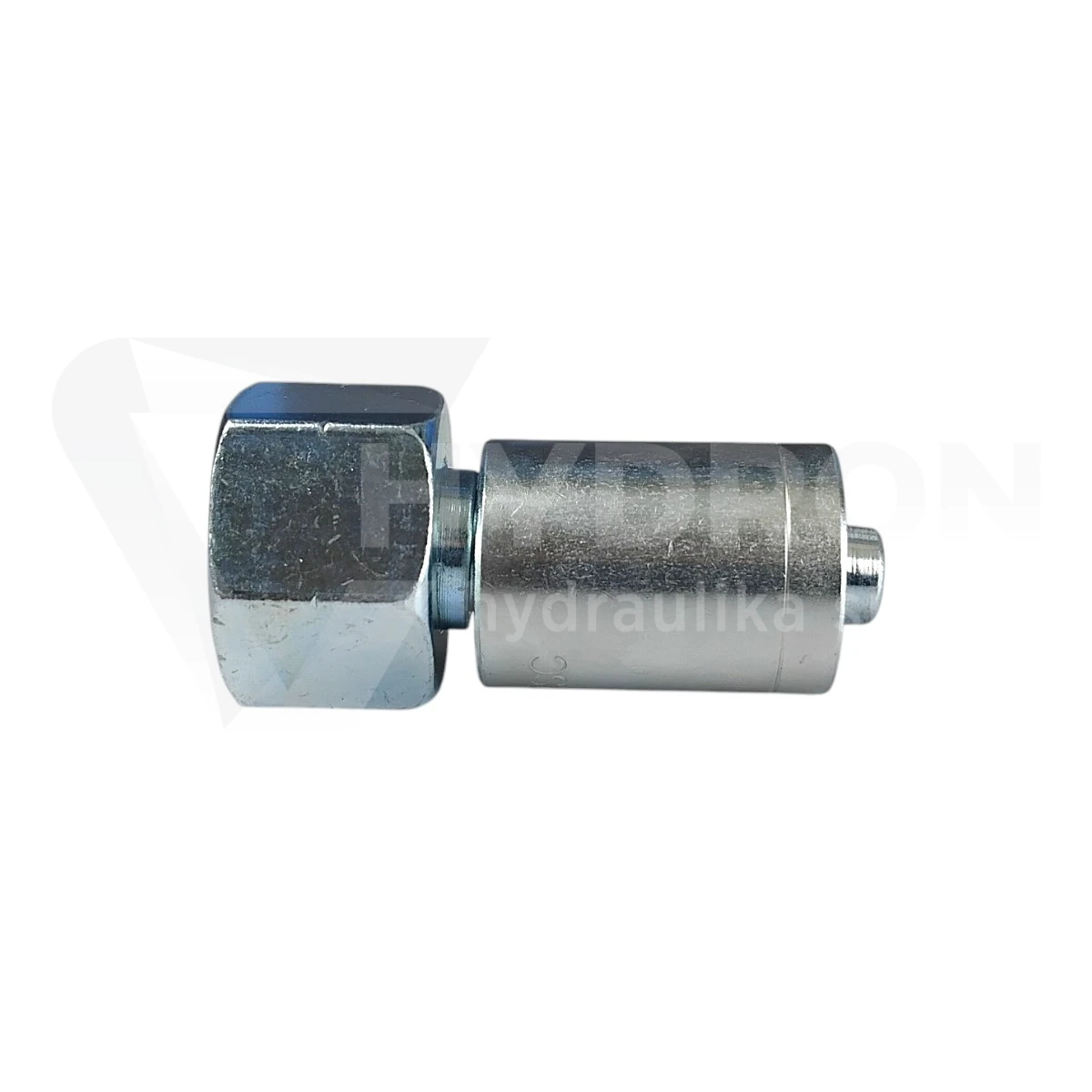

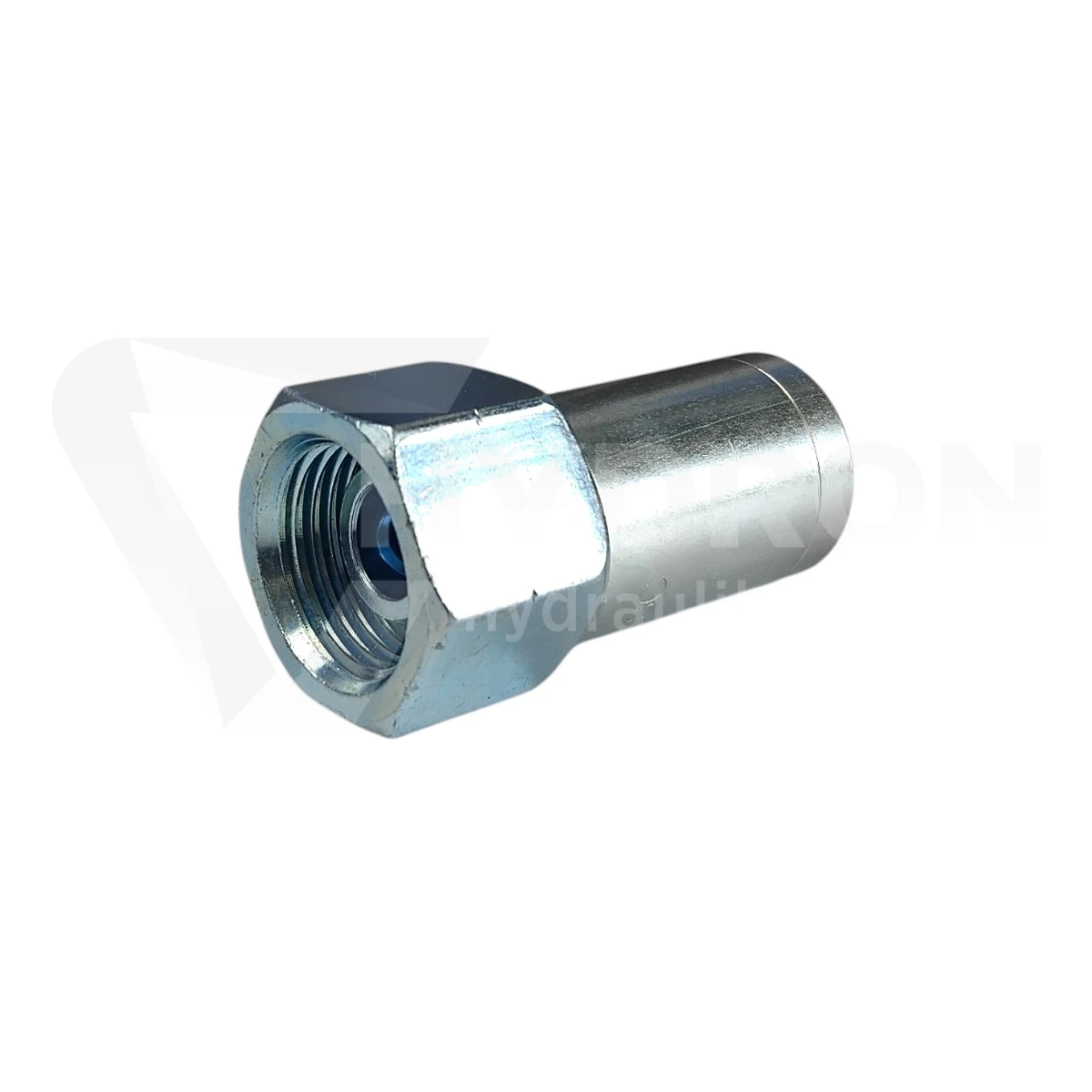

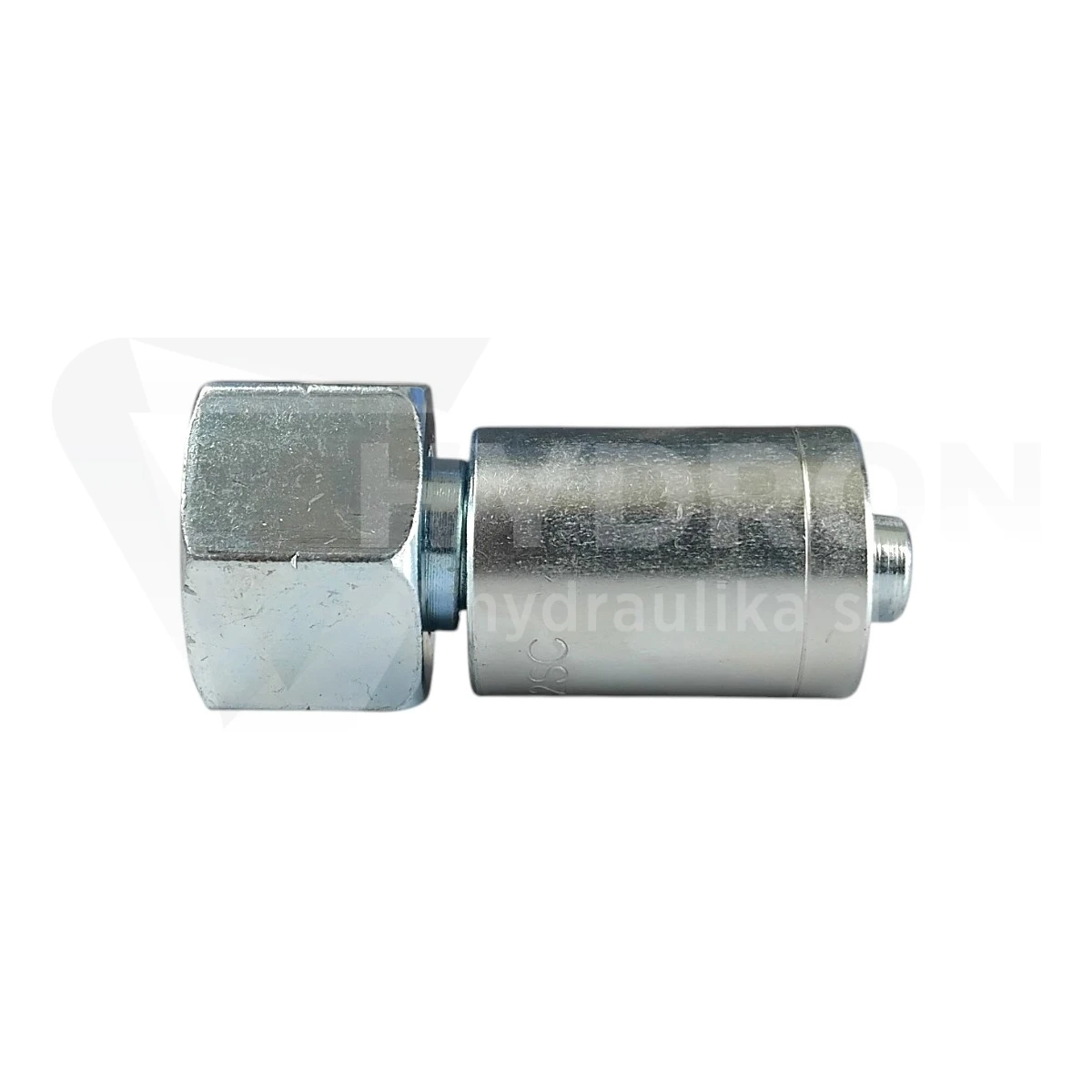

Zakucie DKR C11 DN08 3/8" BSP do węża 1SN

Zakucie DKR C11 DN08 3/8" BSP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 1SN w rozmiarze DN08. Po stronie przyłączeniowej posiada obrotową nakrętkę z gwintem wewnętrznym G 3/8" BSP oraz powierzchnię uszczelniającą współpracującą ze stożkiem 60°. Konstrukcja prosta sprawdza się tam, gdzie przewód może być prowadzony osiowo względem przyłącza bez konieczności natychmiastowej zmiany kierunku.

Parametry techniczne zakucia DKR C11

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR,
oznaczenie grupy: C11,
rozmiar przewodu: DN08,
nominalny rozmiar przewodu: 5/16",
przeznaczenie: wąż hydrauliczny 1SN,
gwint przyłączeniowy: G 3/8" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
materiał końcówki: stal automatowa,
zabezpieczenie powierzchni: ocynk,
konstrukcja: prosta,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Co oznacza DKR C11?

DKR to prosta końcówka hydrauliczna z obrotową nakrętką i gwintem wewnętrznym BSP. W ofercie HYDRON końcówki tego typu należą do grupy C11 i współpracują z powierzchnią uszczelniającą na stożku 60°.

Oznaczenie C11 pozwala odróżnić wersję prostą od wariantów kątowych, takich jak DKR 45° i DKR 90°.

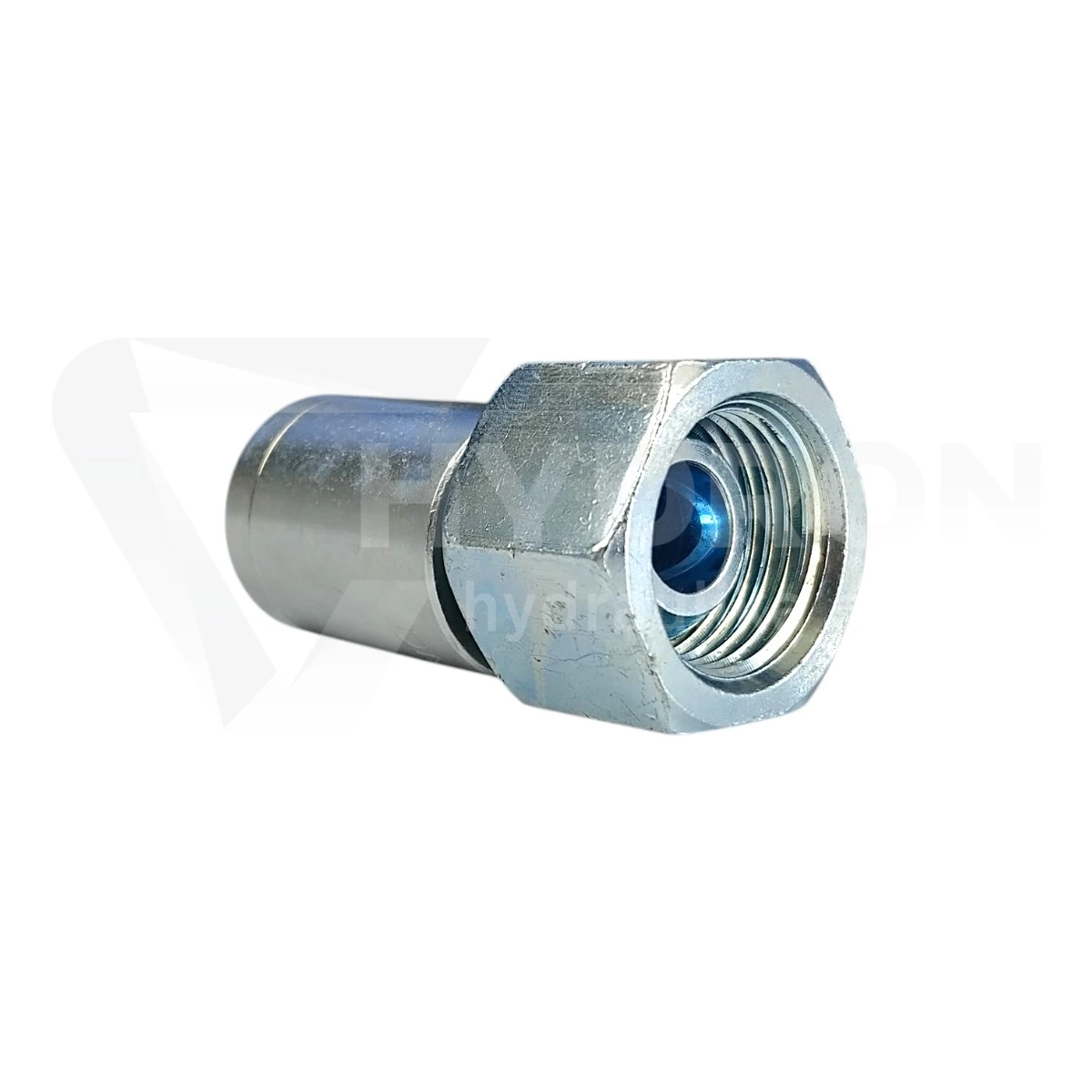

Gwint wewnętrzny 3/8" BSP

Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 3/8" BSP. Dzięki temu przewód można dokręcić do elementu współpracującego bez obracania całym wężem.

Przy doborze należy sprawdzić nie tylko rozmiar 3/8", ale również standard gwintu BSP oraz sposób uszczelnienia. Zbliżona średnica innego gwintu calowego nie oznacza automatycznie zgodności.

DN08 i 3/8" BSP – dwa różne parametry

DN08 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 5/16". Oznaczenie 3/8" BSP dotyczy natomiast gwintu po stronie przyłączeniowej.

Nie należy więc utożsamiać DN08 z gwintem 3/8". To dwa niezależne parametry opisujące różne części produktu.

Uszczelnienie na stożku 60°

W końcówkach DKR gwint służy przede wszystkim do skręcenia i dociśnięcia elementów, natomiast właściwa szczelność uzyskiwana jest na współpracujących powierzchniach stożkowych 60°.

Dlatego samo dopasowanie gwintu G 3/8" BSP nie wystarcza do potwierdzenia pełnej kompatybilności. Element współpracujący powinien posiadać odpowiednią geometrię powierzchni uszczelniającej.

Zakucie do węża hydraulicznego 1SN DN08

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 1SN w rozmiarze DN08. Tuleję oraz parametry zakuwania należy dobrać do konkretnego węża i zastosowanego systemu zaciskania.

Nie należy automatycznie stosować tulei lub ustawień zakuwarki przeznaczonych do 2SN, 2SC, 4SP albo innych konstrukcji przewodów tylko dlatego, że posiadają ten sam nominalny rozmiar DN08.

Kiedy wybrać prostą końcówkę DKR?

Końcówka prosta jest właściwym wyborem wtedy, gdy przewód może wychodzić z przyłącza osiowo i zachować odpowiedni promień gięcia bez gwałtownej zmiany kierunku bezpośrednio za zakuciem.

Jeżeli przestrzeń montażowa jest ograniczona i przewód musi szybko zmienić kierunek, lepszym rozwiązaniem może być końcówka DKR 45° lub DKR 90°.

Najczęstsze błędy przy doborze

Najczęstsze błędy to pomylenie DN08 z rozmiarem gwintu, zastosowanie niewłaściwego standardu przyłącza, nieuwzględnienie stożka 60° oraz użycie elementów zakuwanych przeznaczonych do innego typu węża niż 1SN.
