Zakucie DKR 10 1/2" / 1SN

Przejdź do sekcji Opinie

10,06 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )

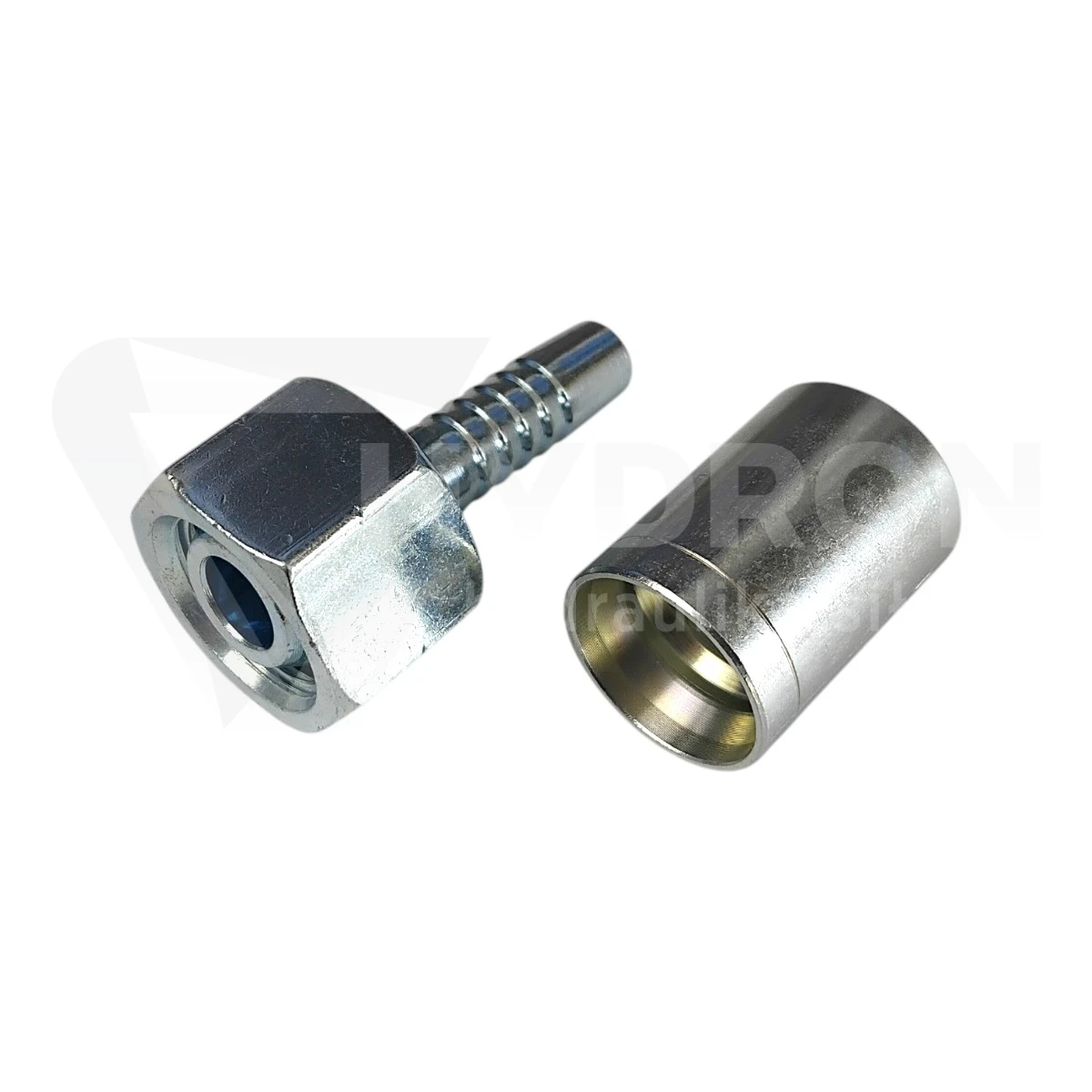

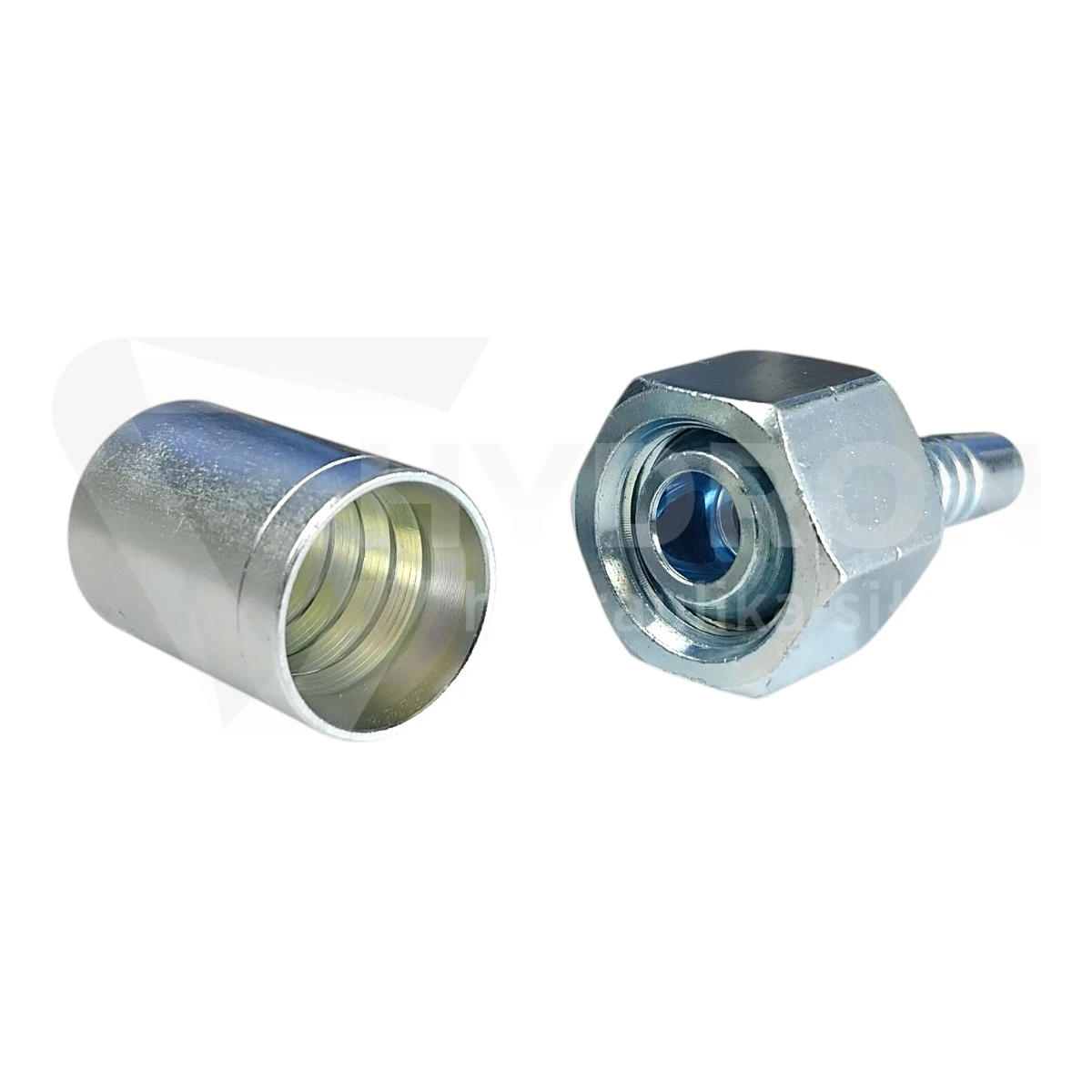

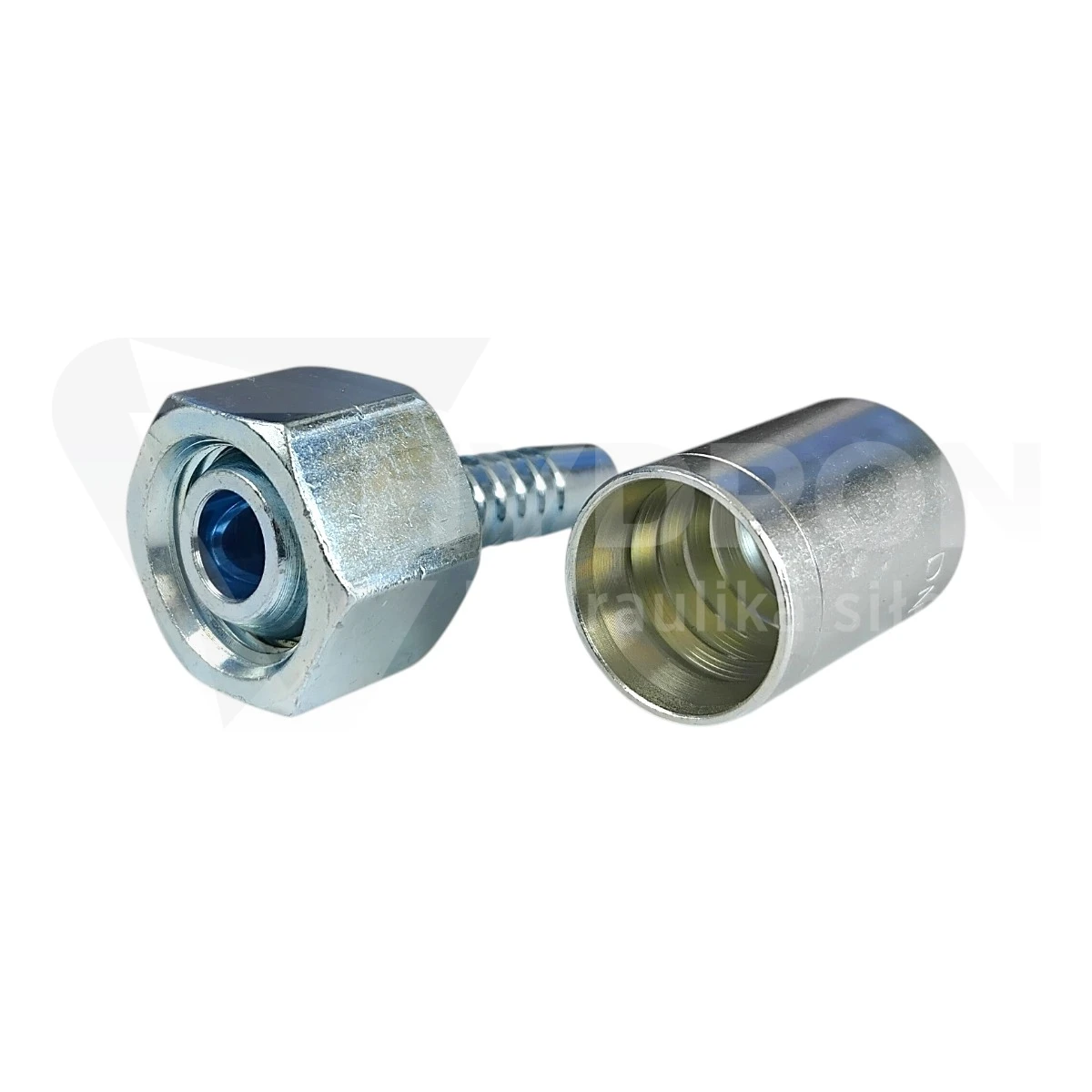

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1/2" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Oznaczenie grupy końcówki C11 - DKR
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zaciskanie na wężach hydraulicznych
Pasuje do węży 1SN

Opis

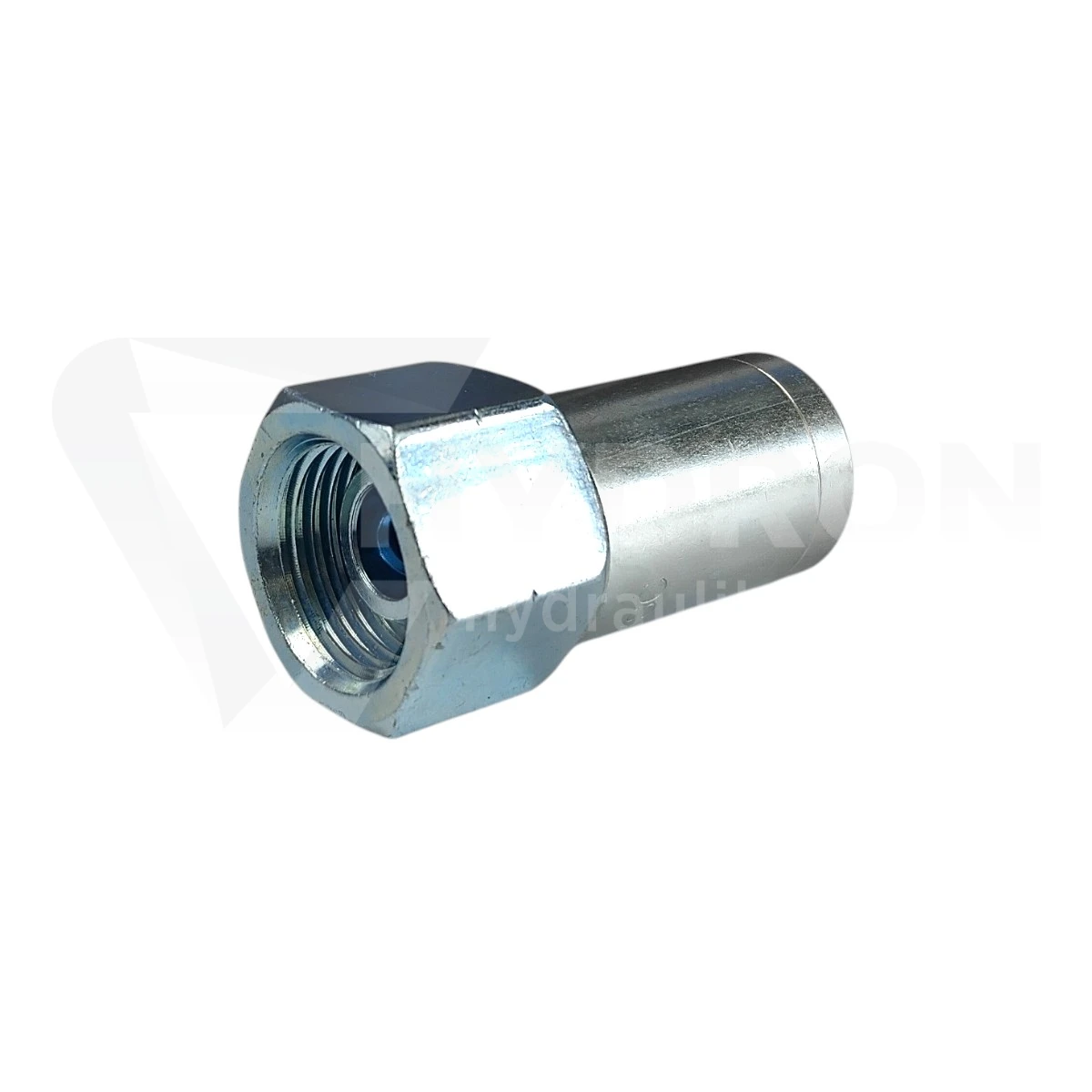

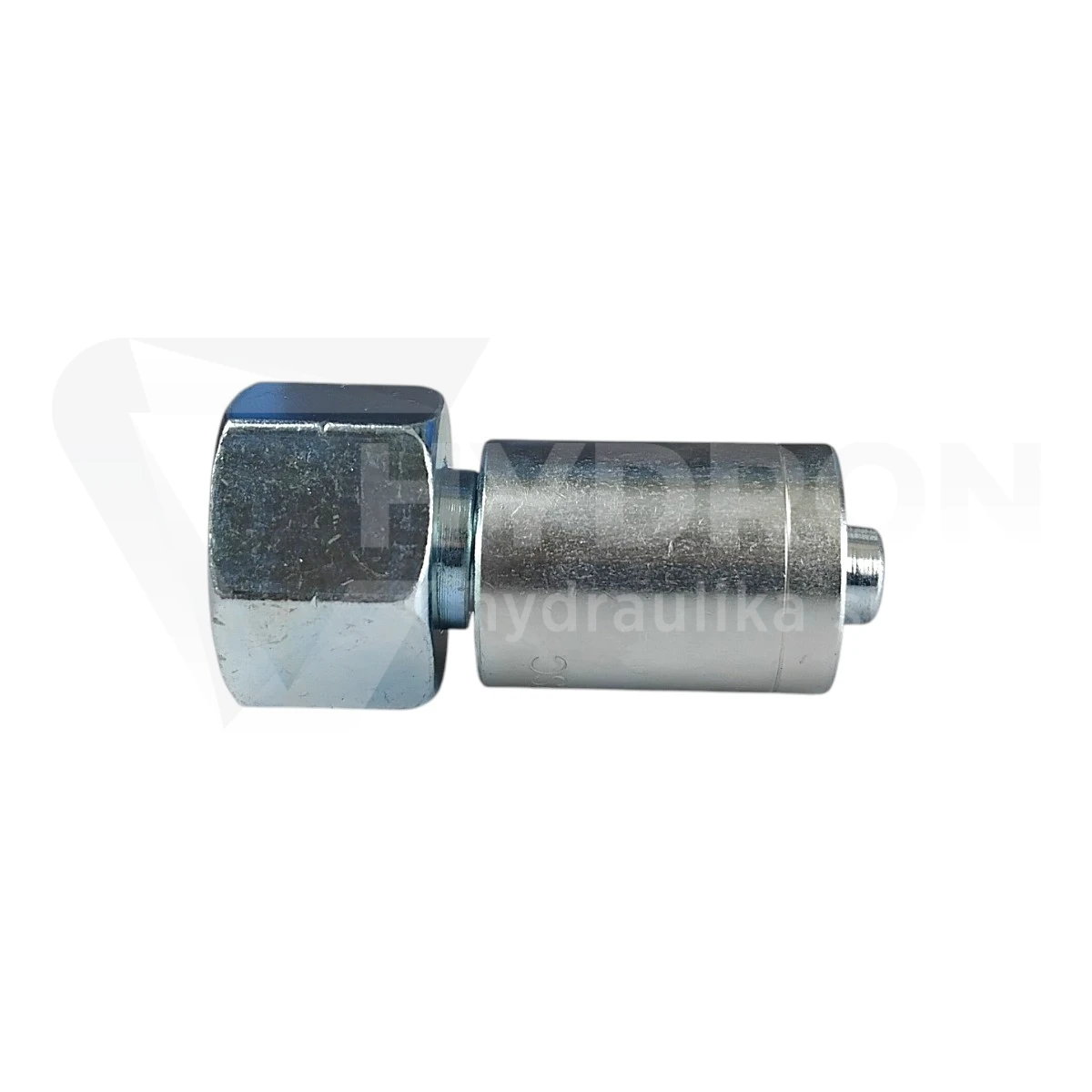

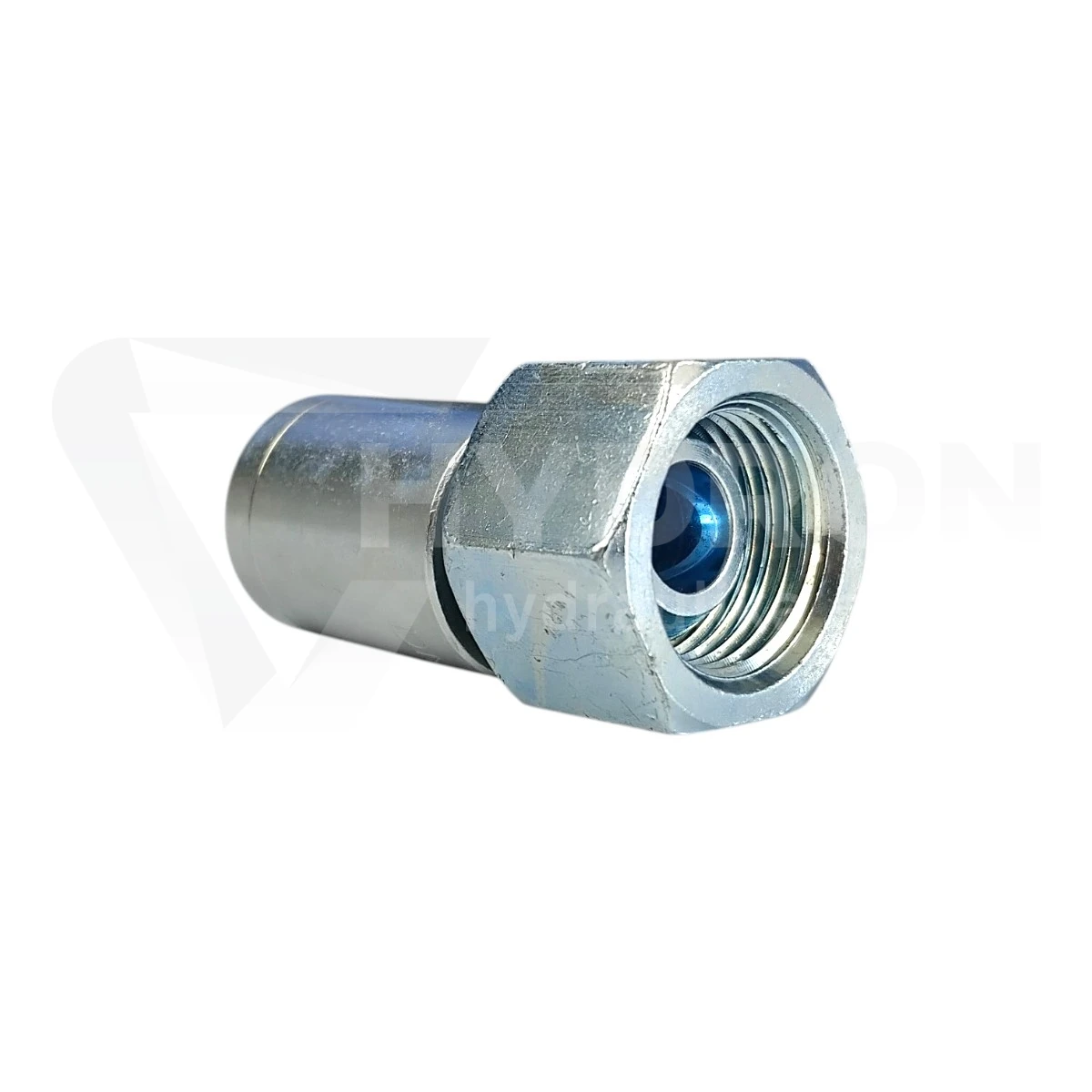

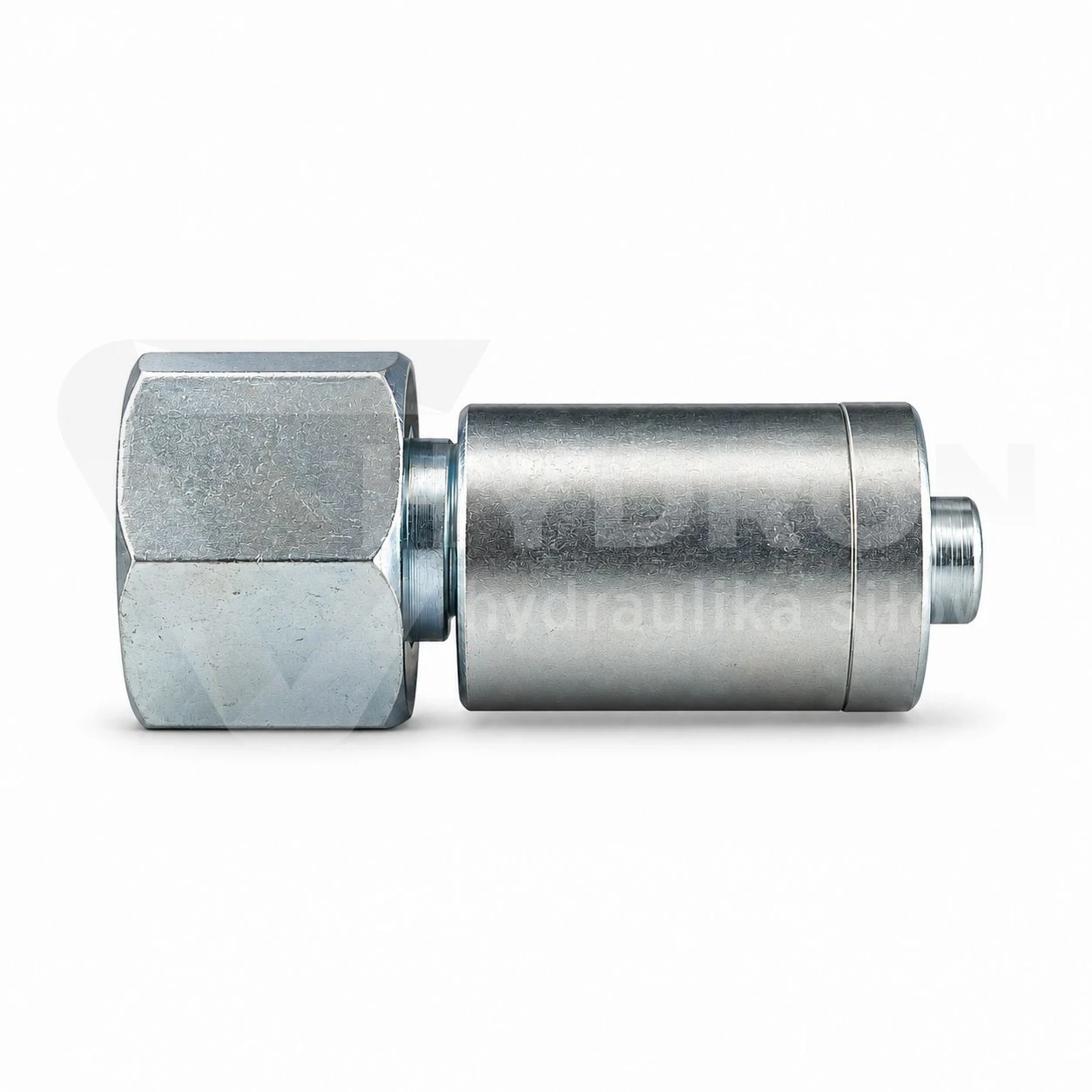

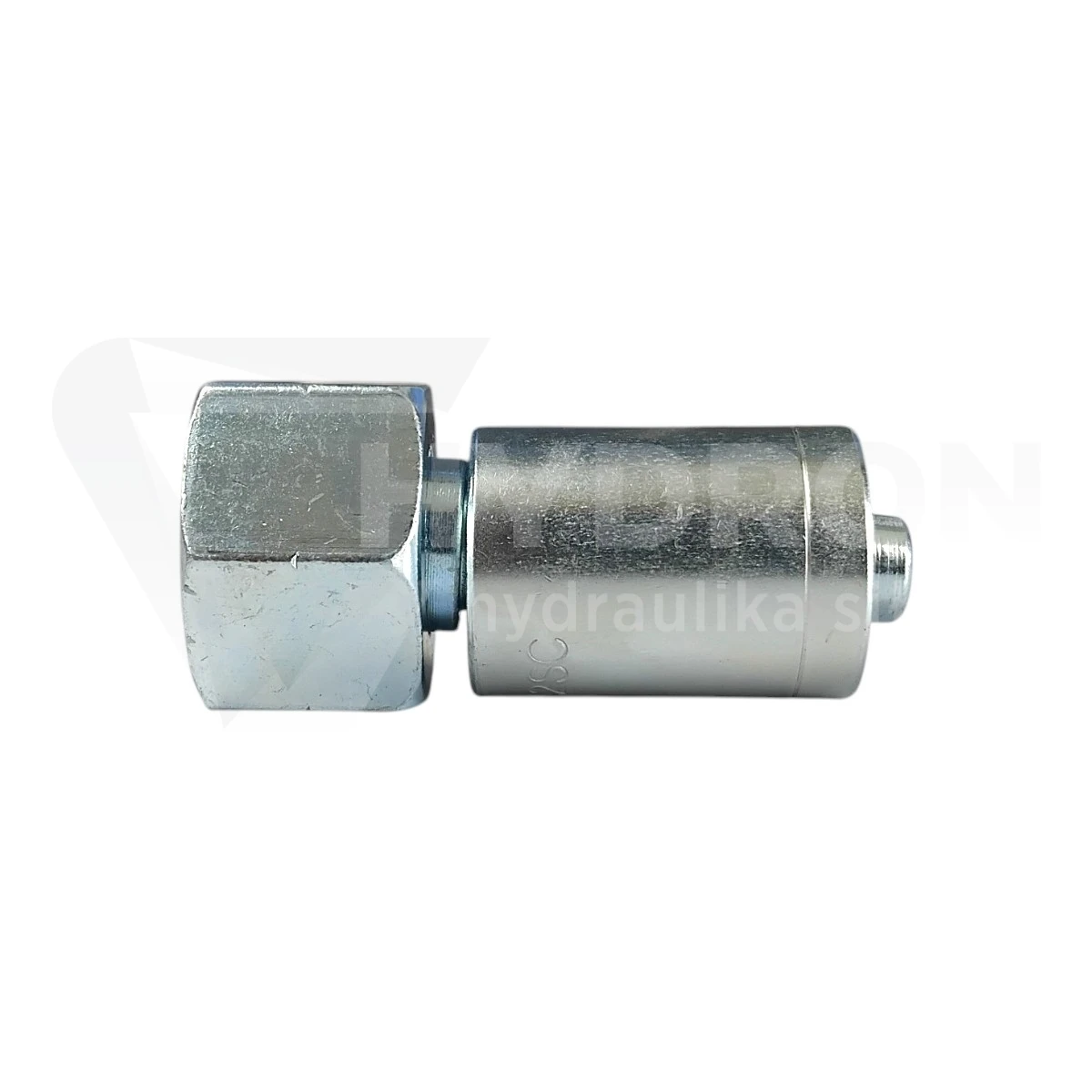

Zakucie DKR C11 DN10 1/2" BSP do węża 1SN

Zakucie DKR C11 DN10 1/2" BSP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 1SN w rozmiarze DN10. Po stronie przyłączeniowej posiada obrotową nakrętkę z gwintem wewnętrznym G 1/2" BSP oraz powierzchnię uszczelniającą współpracującą ze stożkiem 60°. Konstrukcja prosta sprawdza się tam, gdzie przewód może być prowadzony osiowo względem przyłącza bez konieczności natychmiastowej zmiany kierunku.

Parametry techniczne zakucia DKR C11

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR,
oznaczenie grupy: C11,
rozmiar przewodu: DN10,
nominalny rozmiar przewodu: 3/8",
przeznaczenie: wąż hydrauliczny 1SN,
gwint przyłączeniowy: G 1/2" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
konstrukcja: prosta,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Co oznacza DKR C11?

DKR oznacza prostą końcówkę hydrauliczną z obrotową nakrętką i gwintem wewnętrznym BSP. W ofercie HYDRON proste końcówki tego typu należą do grupy C11. Końcówka współpracuje z odpowiednim gniazdem uszczelniającym 60°.

Oznaczenie C11 odróżnia końcówkę prostą od wariantów kątowych DKR 45° oraz DKR 90°, stosowanych wtedy, gdy przewód musi zmienić kierunek bezpośrednio przy przyłączu.

Gwint wewnętrzny 1/2" BSP

Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 1/2" BSP. Pozwala ona dokręcić przewód do elementu współpracującego bez obracania całym wężem, co ogranicza jego skręcanie podczas montażu.

Przy doborze należy sprawdzić zarówno rozmiar gwintu, jak i jego standard. Gwint BSP nie powinien być utożsamiany z innymi systemami calowymi wyłącznie na podstawie podobnej średnicy.

DN10 i 1/2" BSP to dwa różne parametry

DN10 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 3/8". Oznaczenie 1/2" BSP dotyczy natomiast gwintu po stronie przyłączeniowej.

Nie należy więc zakładać, że rozmiar przewodu i rozmiar gwintu muszą być takie same. W tym produkcie przewód DN10 współpracuje z przyłączem G 1/2" BSP.

Uszczelnienie na stożku 60°

W końcówkach DKR gwint odpowiada przede wszystkim za skręcenie i dociśnięcie elementów, natomiast właściwa szczelność uzyskiwana jest na współpracujących powierzchniach stożkowych 60°.

Dlatego samo dopasowanie gwintu G 1/2" BSP nie wystarcza do potwierdzenia pełnej kompatybilności. Należy również sprawdzić geometrię gniazda elementu współpracującego.

Zakucie do węża hydraulicznego 1SN DN10

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 1SN w rozmiarze DN10. Tuleję oraz parametry zakuwania należy dobrać do konkretnego węża i zastosowanego systemu zaciskania.

Nie należy automatycznie stosować ustawień przeznaczonych do 2SN, 2SC, 4SP lub innych konstrukcji przewodów tylko dlatego, że posiadają ten sam nominalny rozmiar DN10.

Kiedy wybrać końcówkę prostą DKR?

Końcówka prosta jest odpowiednia wtedy, gdy przewód może wychodzić z przyłącza osiowo i zachować prawidłowy promień gięcia bez gwałtownej zmiany kierunku tuż za zakuciem.

Jeżeli przestrzeń montażowa jest ograniczona i przewód musi szybko zmienić kierunek, lepszym rozwiązaniem może być wariant DKR 45° lub DKR 90°.

Najczęstsze błędy przy doborze

Najczęstsze błędy to pomylenie DN10 z rozmiarem gwintu, zastosowanie niewłaściwego standardu przyłącza, nieuwzględnienie stożka 60° oraz użycie tulei lub parametrów zakuwania przeznaczonych do innego typu węża niż 1SN.

Przy wymianie starego przewodu warto sprawdzić jednocześnie rozmiar węża, gwint, sposób uszczelnienia oraz typ zastosowanego przewodu.
