Zakucie DKR 10 1/2" / 2SN

Przejdź do sekcji Opinie

10,73 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )

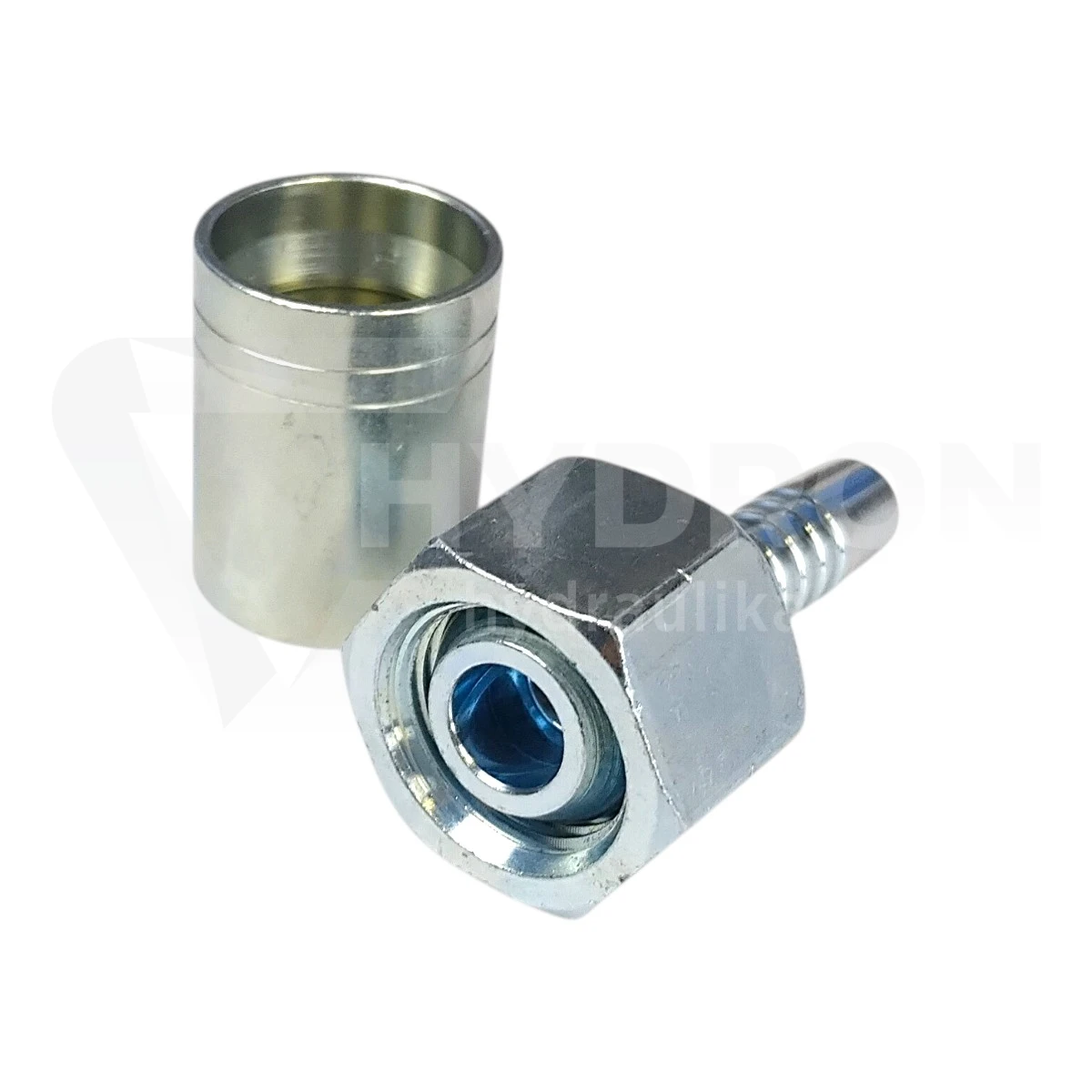

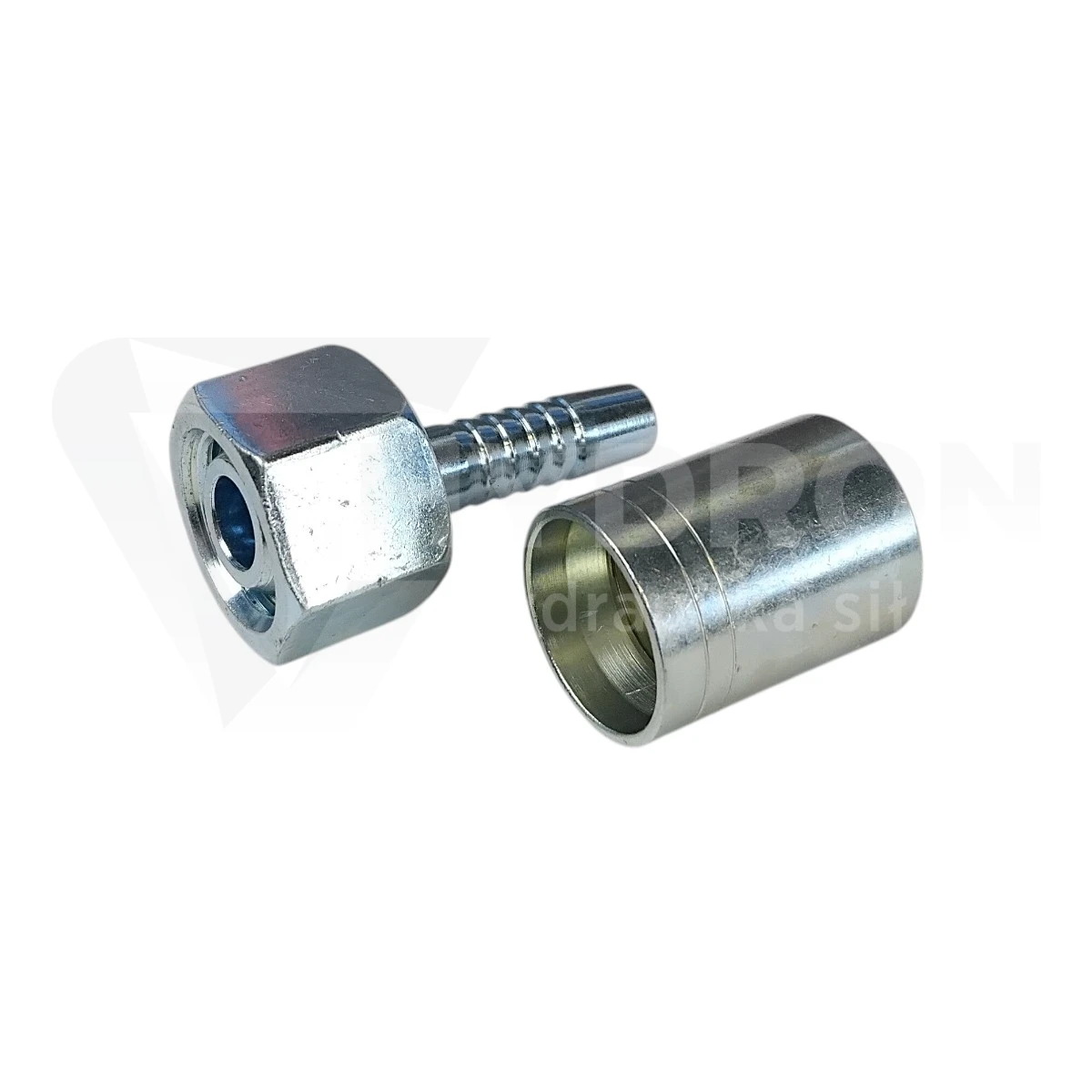

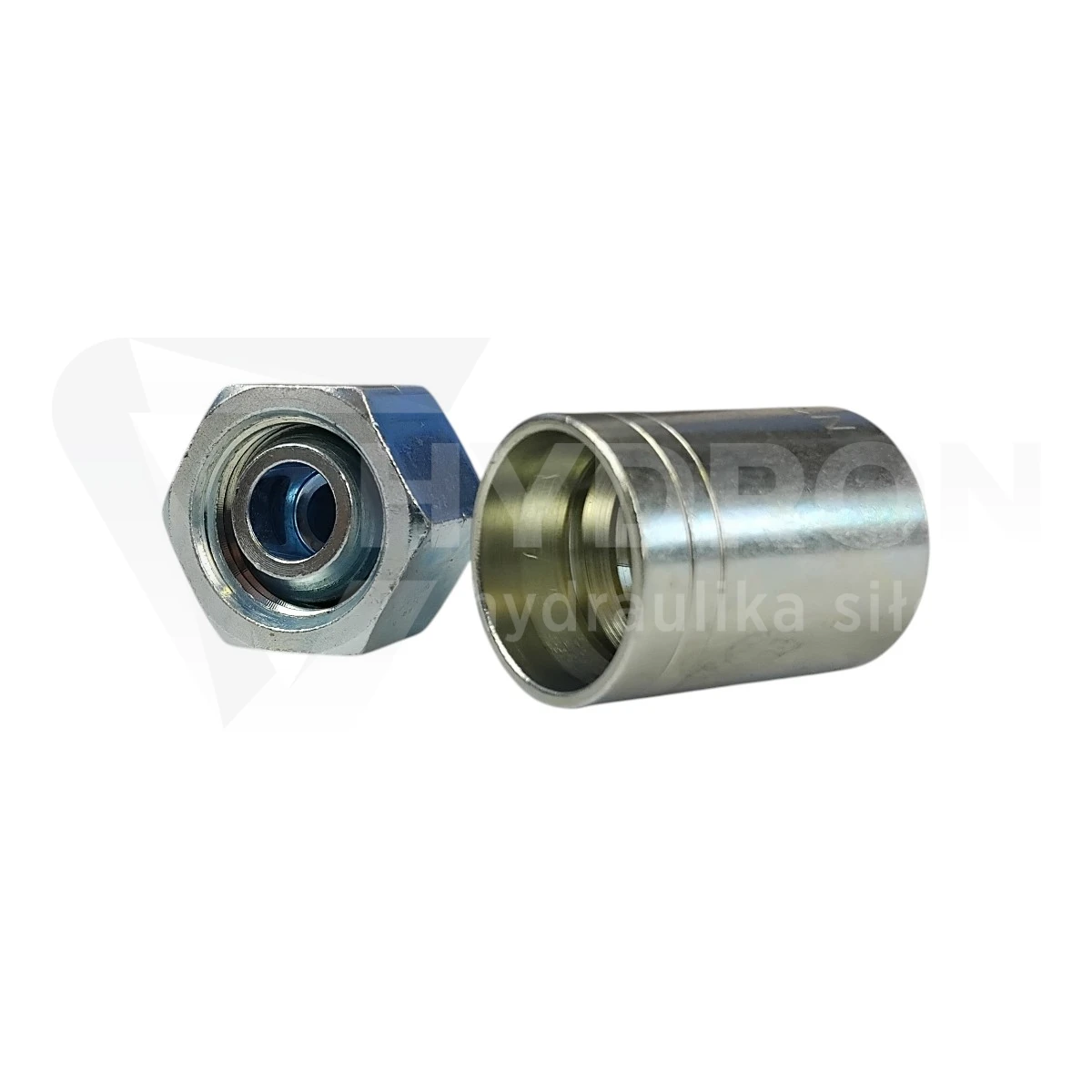

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1/2" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

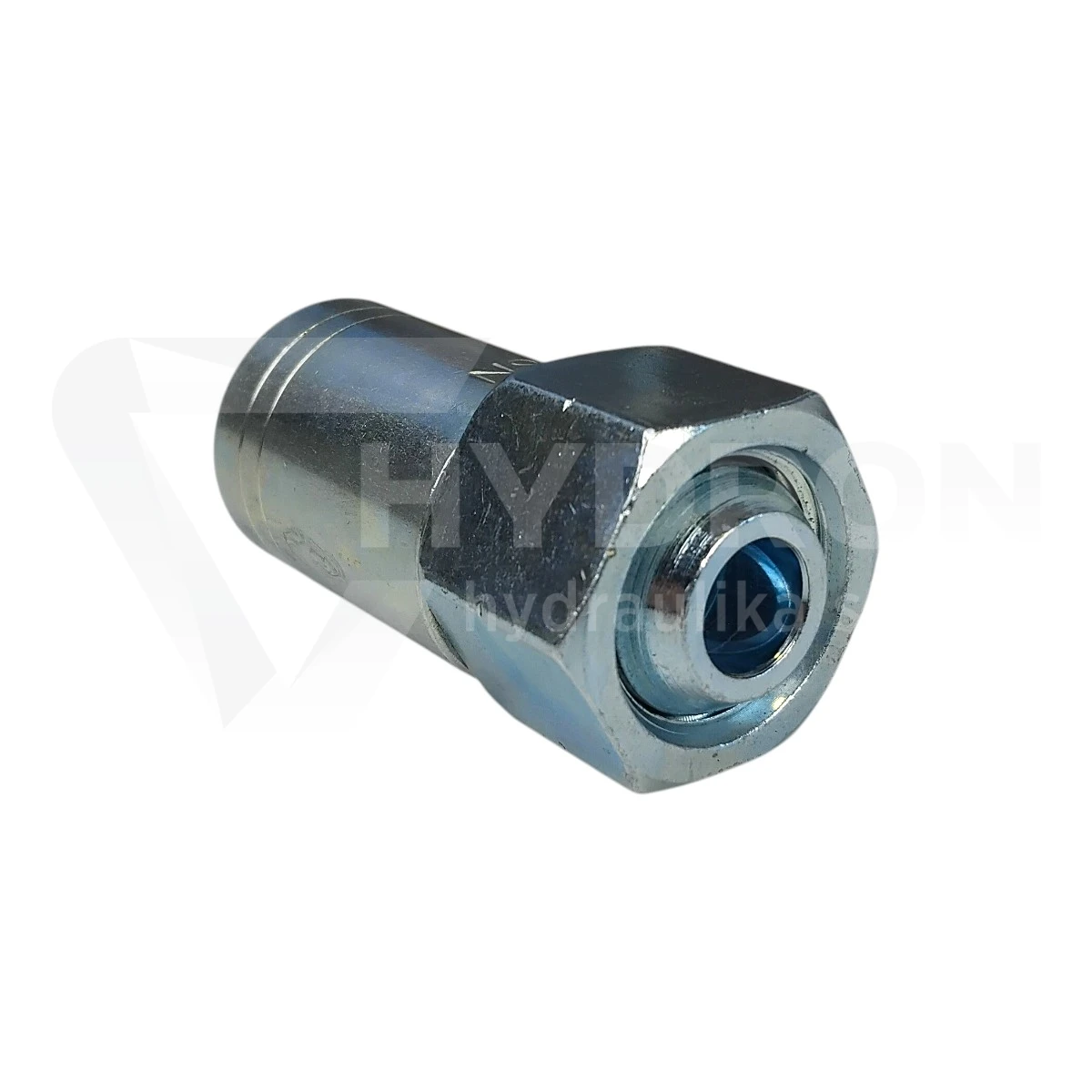

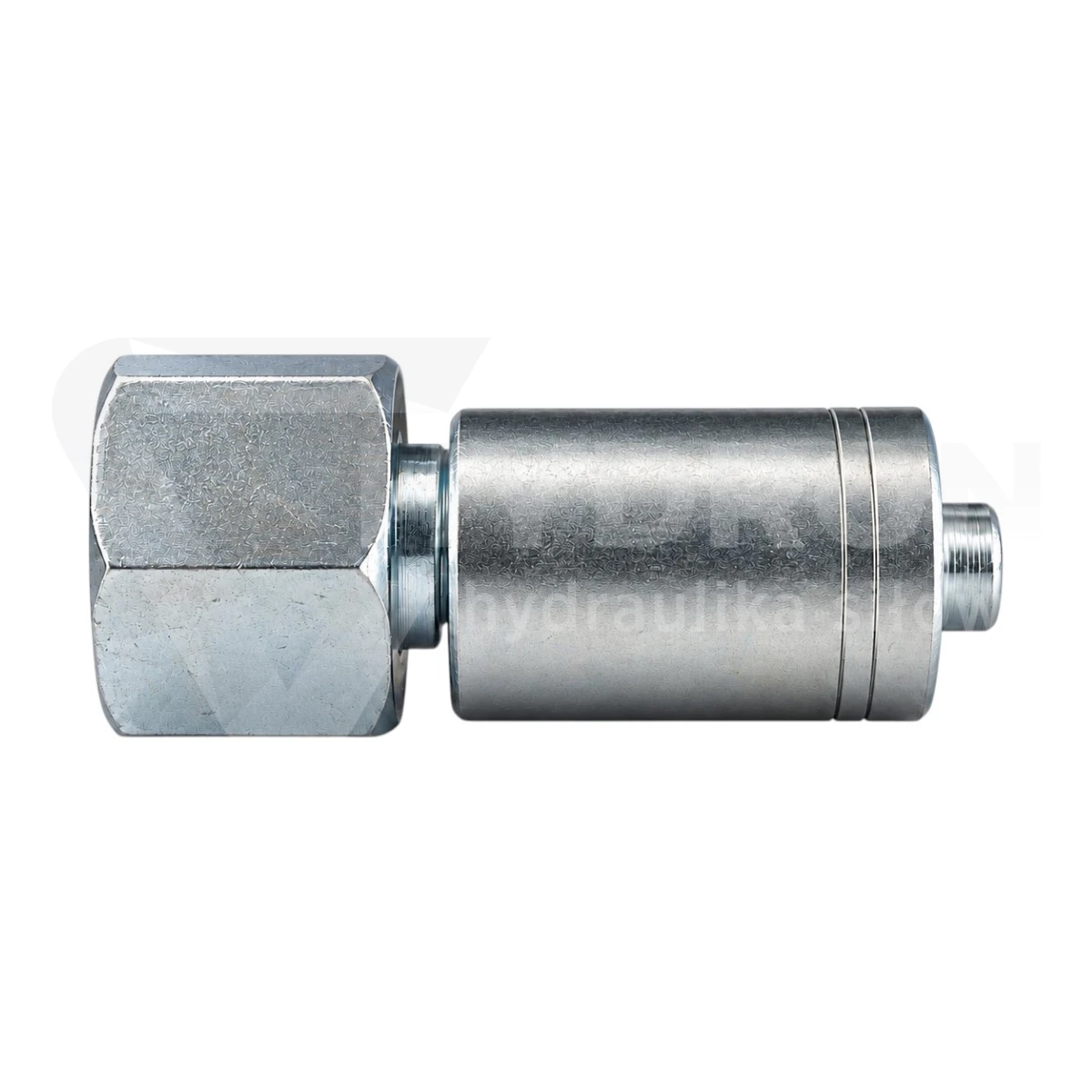

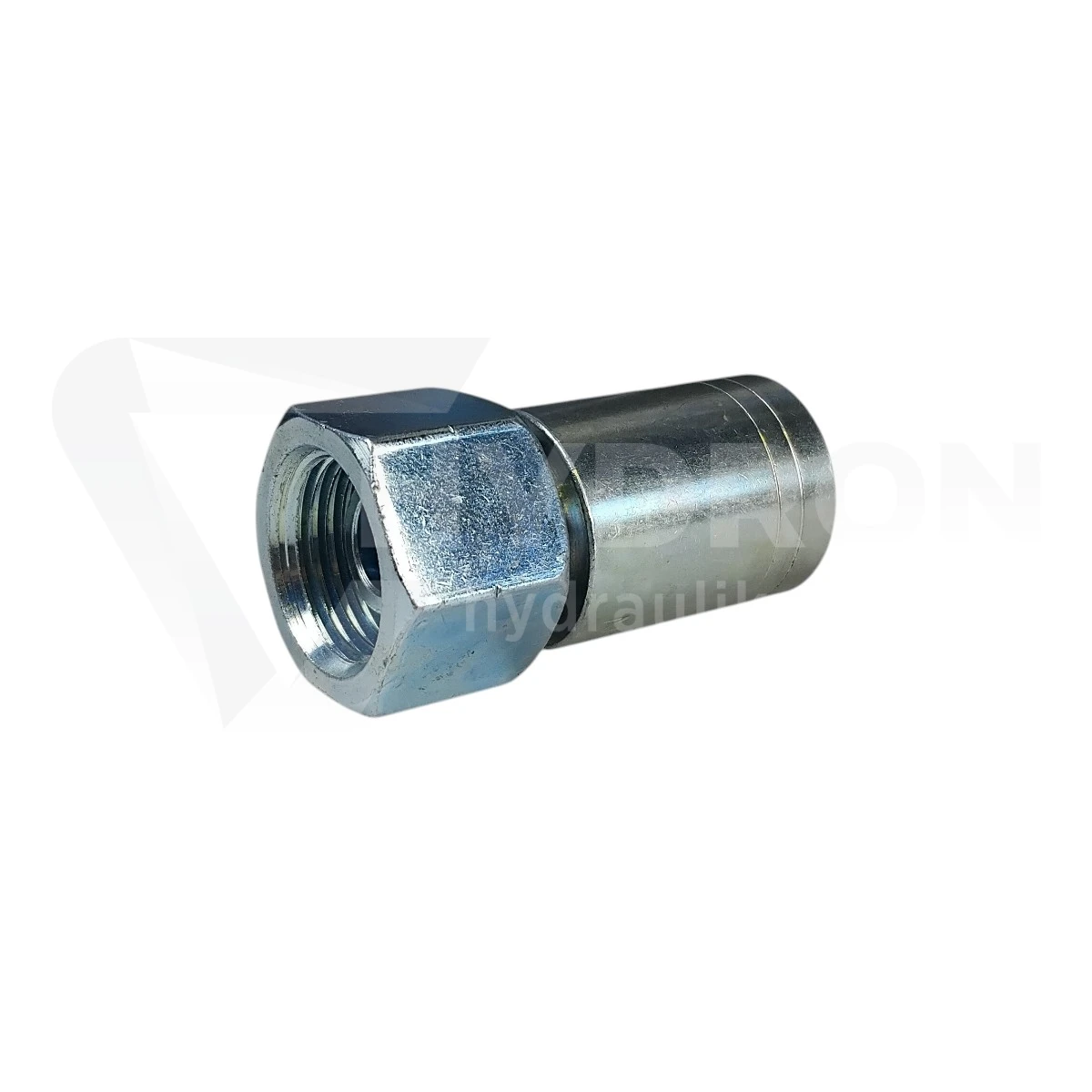

Zakucie DKR C11 DN10 1/2" BSP do węża 2SN

Zakucie DKR C11 DN10 1/2" BSP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN10. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 1/2" BSP oraz powierzchnię uszczelniającą współpracującą ze stożkiem 60°. Prosta geometria sprawdza się tam, gdzie przewód może być prowadzony osiowo względem przyłącza.

Parametry techniczne zakucia DKR C11

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR,
oznaczenie grupy: C11,
rozmiar przewodu: DN10,
nominalny rozmiar przewodu: 3/8",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: G 1/2" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
konstrukcja: prosta,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

DKR C11 prosta końcówka hydrauliczna

DKR C11 to końcówka z obrotową nakrętką i gwintem wewnętrznym BSP. Obrotowa konstrukcja ułatwia montaż gotowego przewodu, ponieważ pozwala dokręcić przyłącze bez obracania całym wężem i ogranicza ryzyko jego skręcenia.

DN10 i gwint 1/2" BSP

DN10 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 3/8". Oznaczenie 1/2" BSP dotyczy natomiast gwintu po stronie przyłączeniowej.

Są to dwa niezależne parametry, dlatego nie należy dobierać końcówki wyłącznie na podstawie wielkości gwintu. W tym wariancie przewód DN10 współpracuje z przyłączem G 1/2" BSP.

Uszczelnienie na stożku 60°

W końcówkach DKR gwint służy przede wszystkim do skręcenia i dociśnięcia elementów. Szczelność połączenia uzyskiwana jest na współpracujących powierzchniach ze stożkiem 60°.

Dlatego samo dopasowanie gwintu G 1/2" BSP nie wystarcza do potwierdzenia pełnej kompatybilności. Element współpracujący powinien posiadać właściwą geometrię powierzchni uszczelniającej.

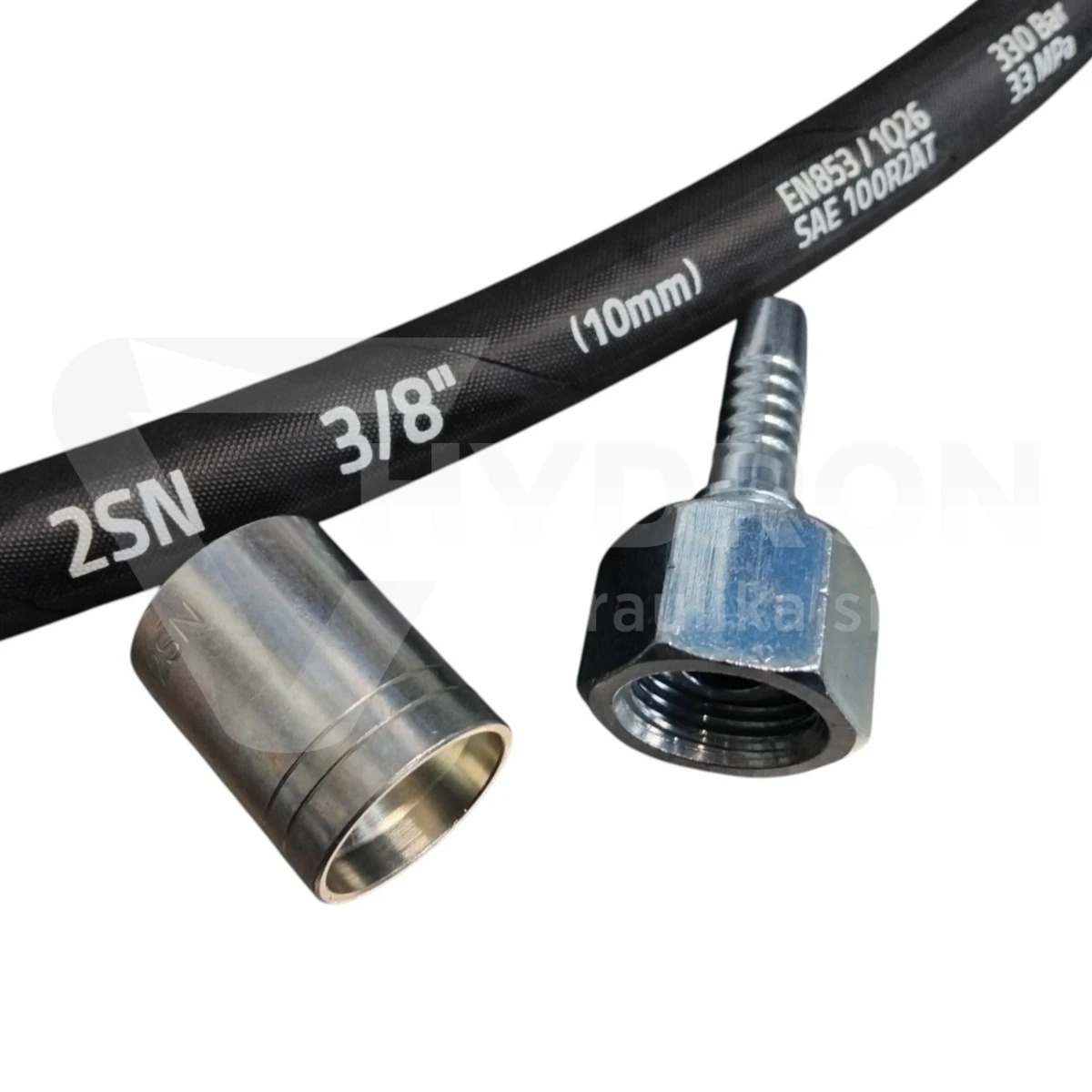

Zakucie do węża hydraulicznego 2SN DN10

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 2SN w rozmiarze DN10. Tuleję oraz parametry zakuwania należy dobrać do konkretnego węża i zastosowanego systemu zaciskania.

Nie należy automatycznie stosować parametrów przeznaczonych do 1SN, 2SC, 4SP lub innych konstrukcji przewodów tylko dlatego, że mają ten sam nominalny rozmiar DN10.

Kiedy wybrać końcówkę prostą?

Wersja prosta jest odpowiednia wtedy, gdy przewód może wychodzić z przyłącza w osi i zachować prawidłowy promień gięcia. Jeżeli przestrzeń jest ograniczona i wąż musi zmienić kierunek bezpośrednio za portem, praktyczniejszym rozwiązaniem może być końcówka DKR 45° lub DKR 90°.

Ciśnienie gotowego przewodu

Dopuszczalnego ciśnienia kompletnego przewodu nie należy określać wyłącznie na podstawie samej końcówki. Ostateczna wartość zależy od parametrów węża 2SN, tulei, zakucia oraz prawidłowo wykonanego połączenia.

Najczęstsze błędy przy doborze

Najczęstsze błędy to utożsamianie DN10 z gwintem 1/2", zastosowanie innego standardu gwintu niż BSP, nieuwzględnienie stożka 60° oraz dobór elementów zakuwanych przeznaczonych do innego typu węża niż 2SN.
