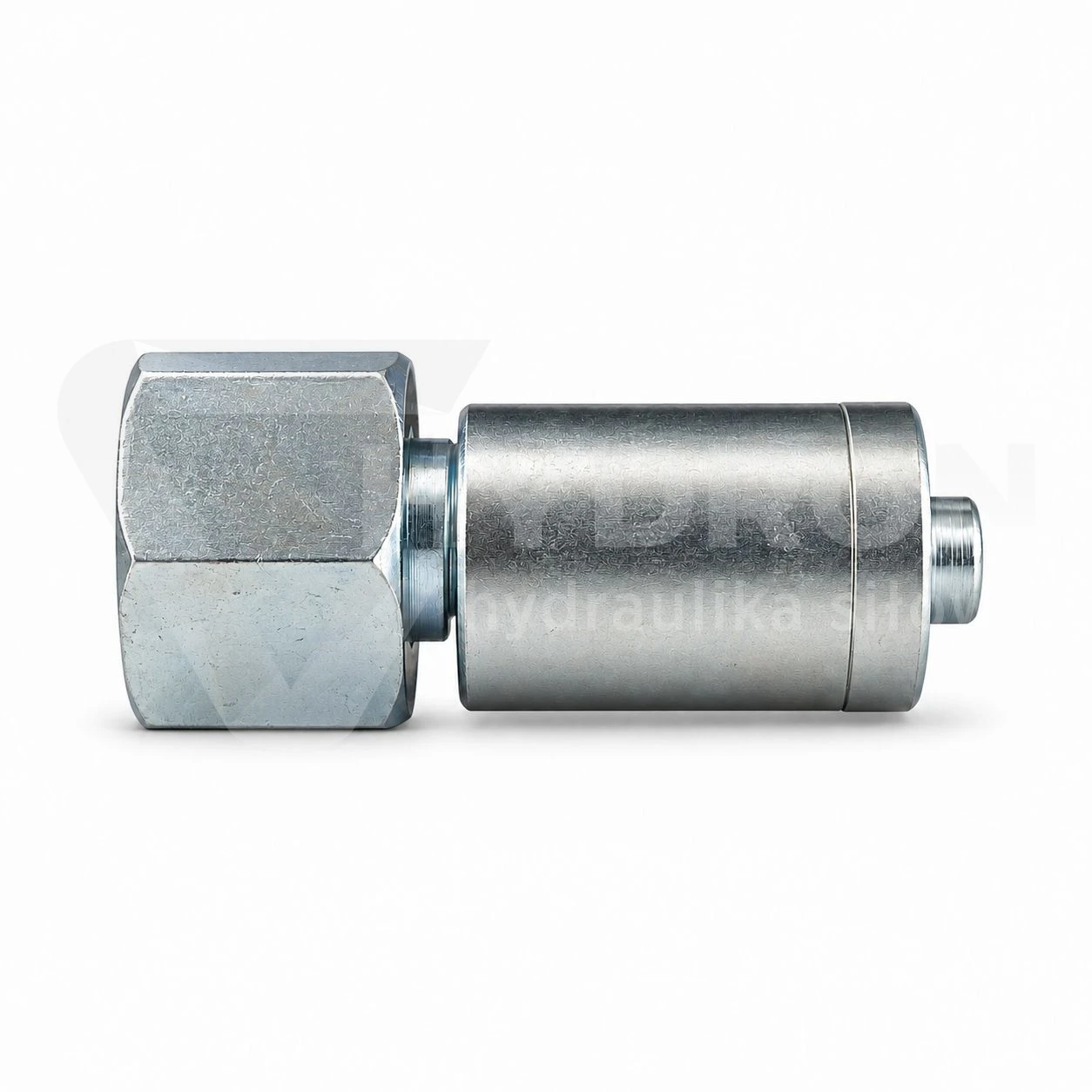

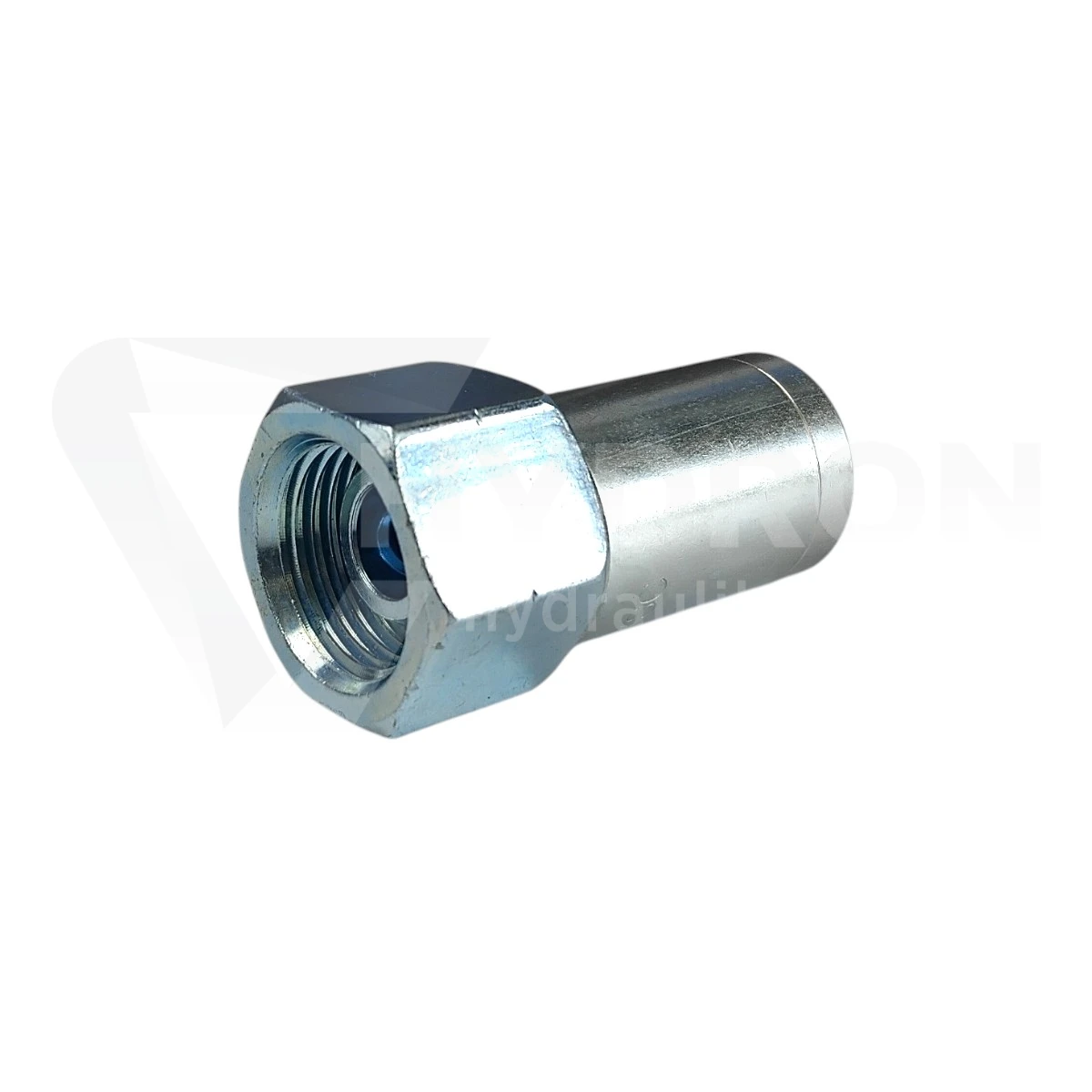

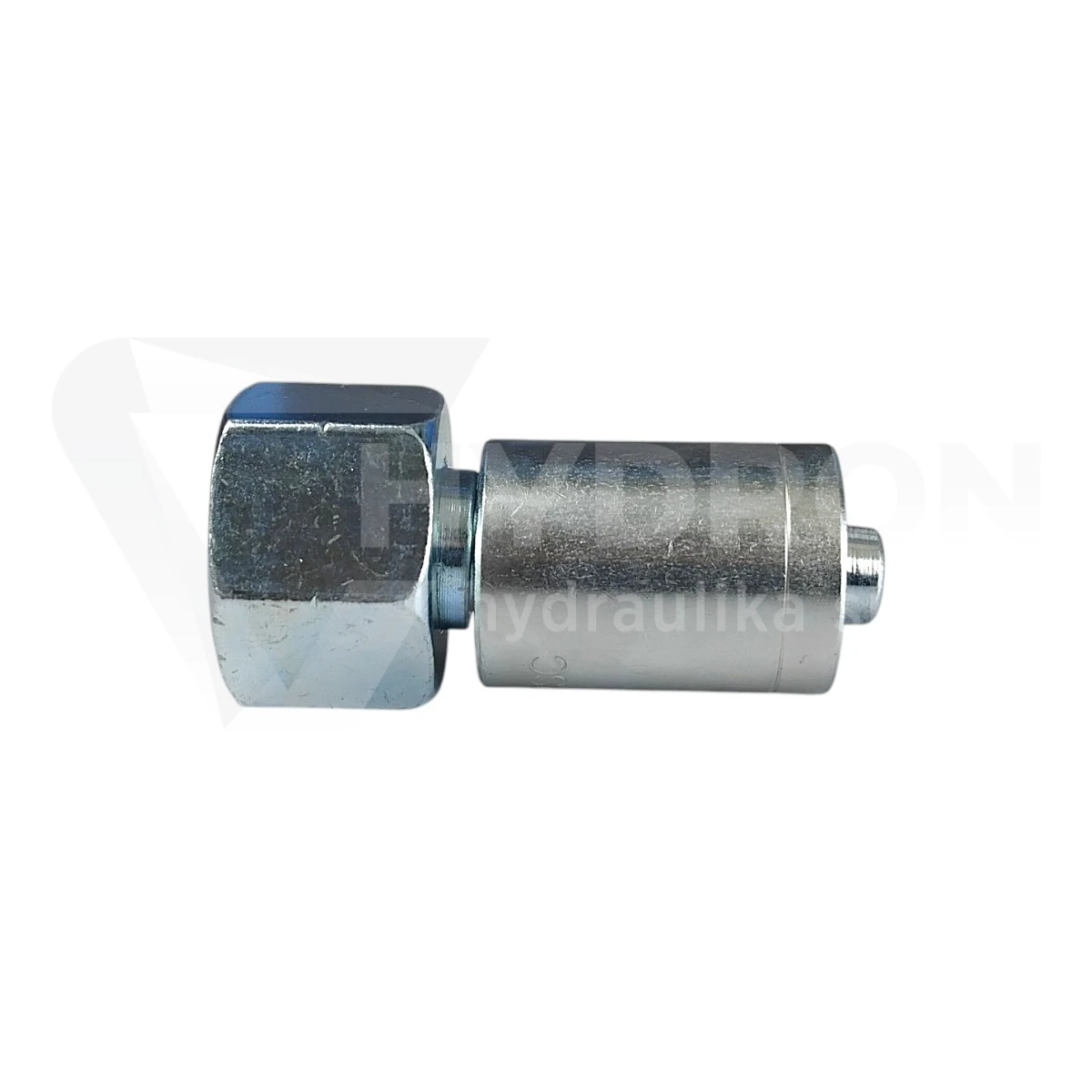

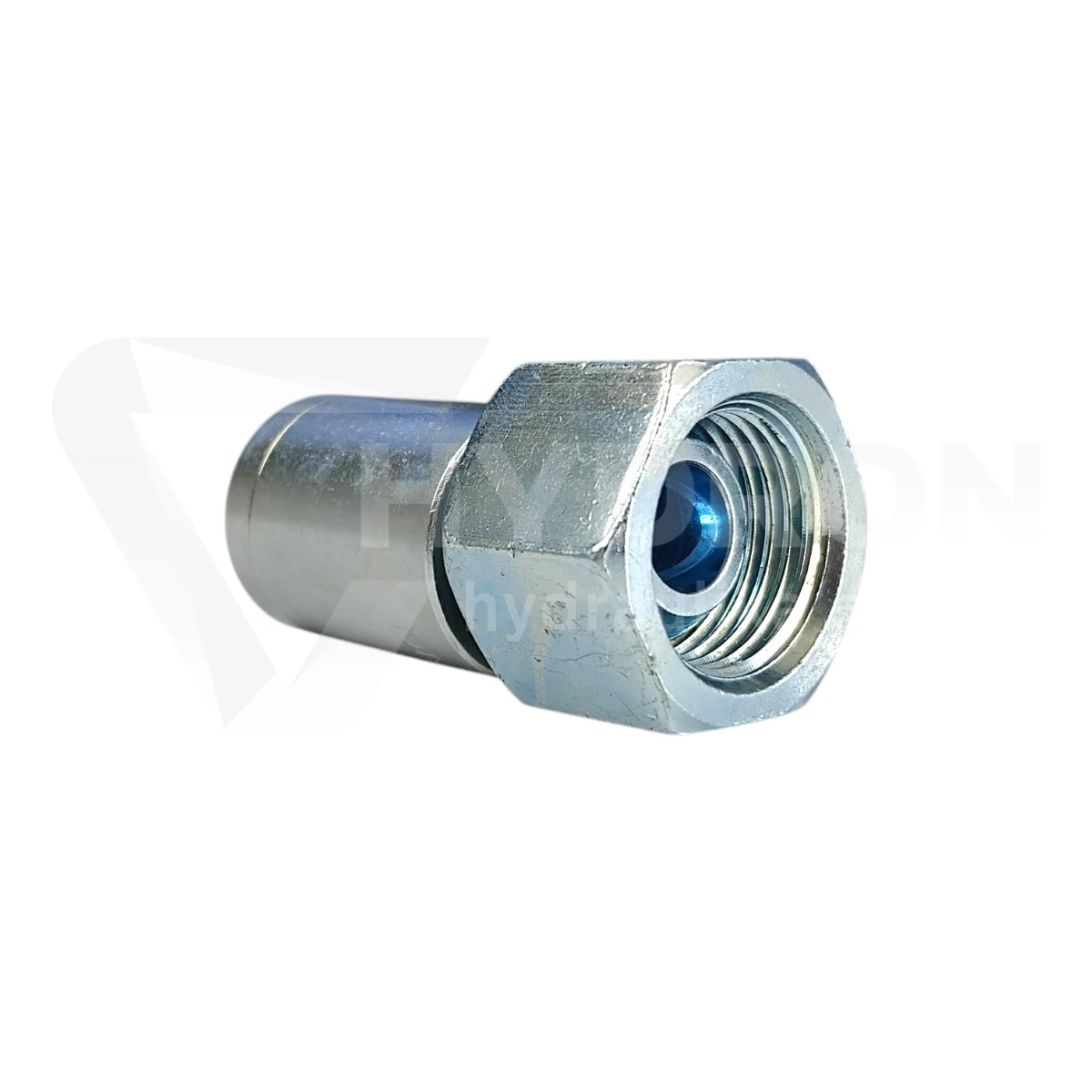

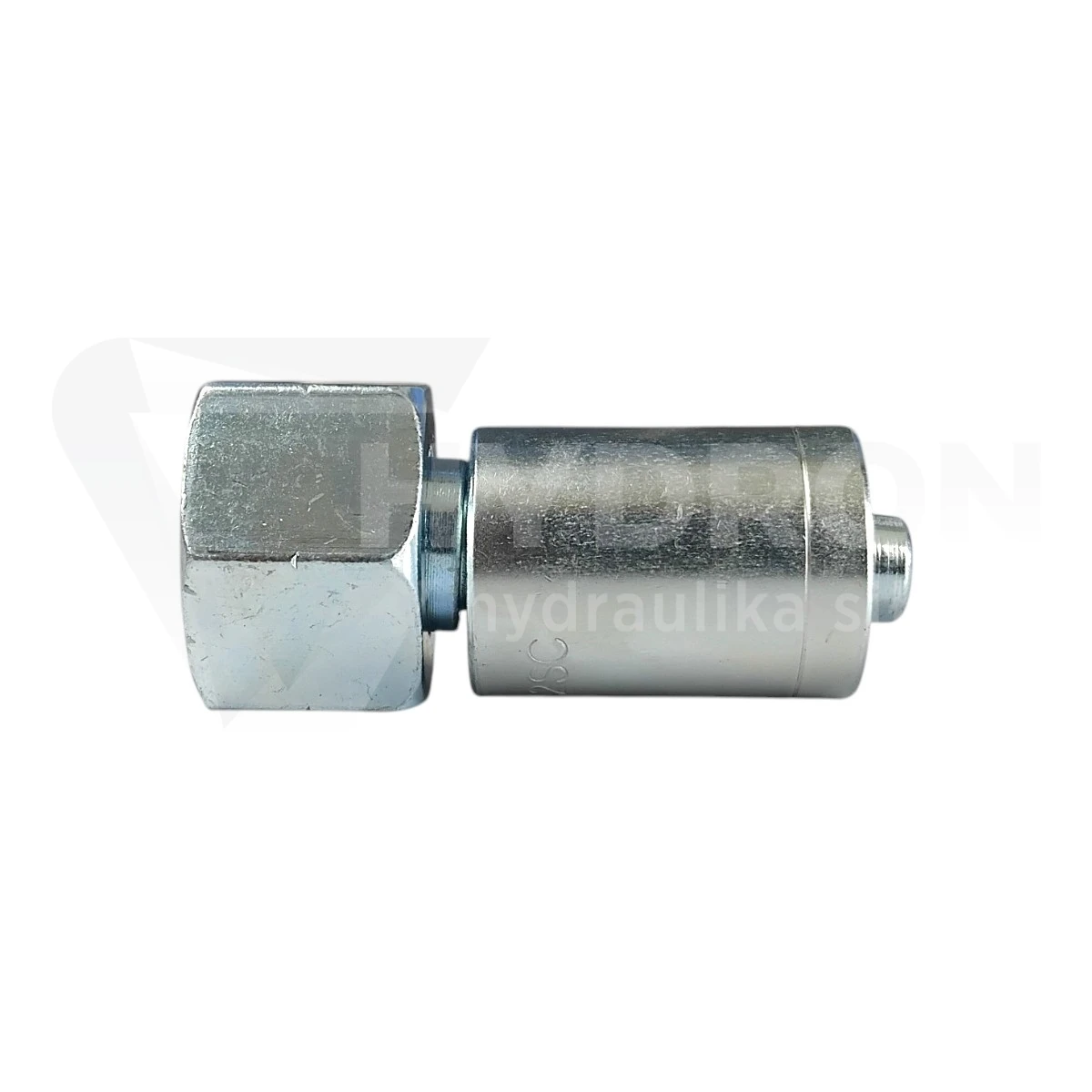

Zakucie DKR 10 3/8" / 1SN 2SC

Przejdź do sekcji Opinie

7,36 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )

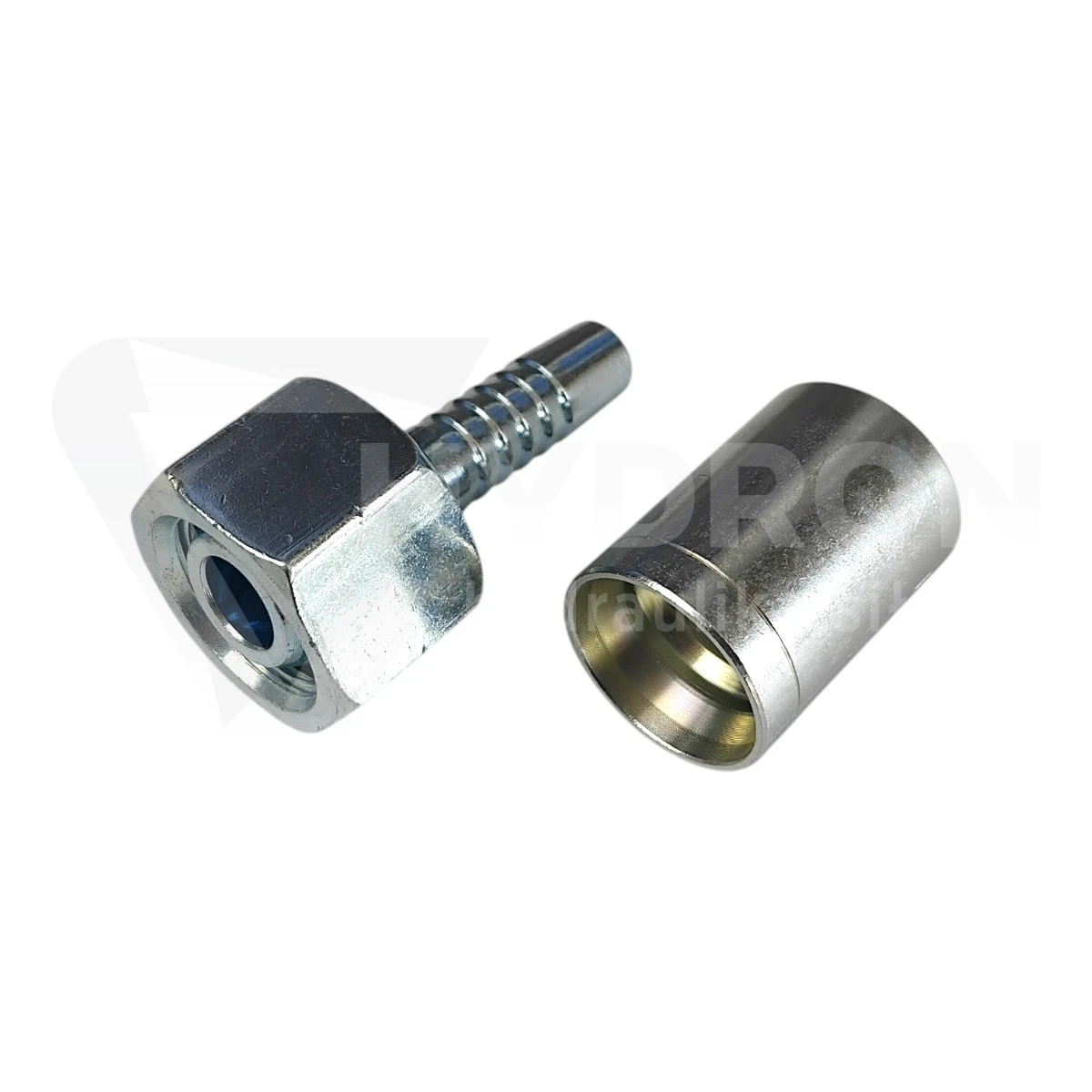

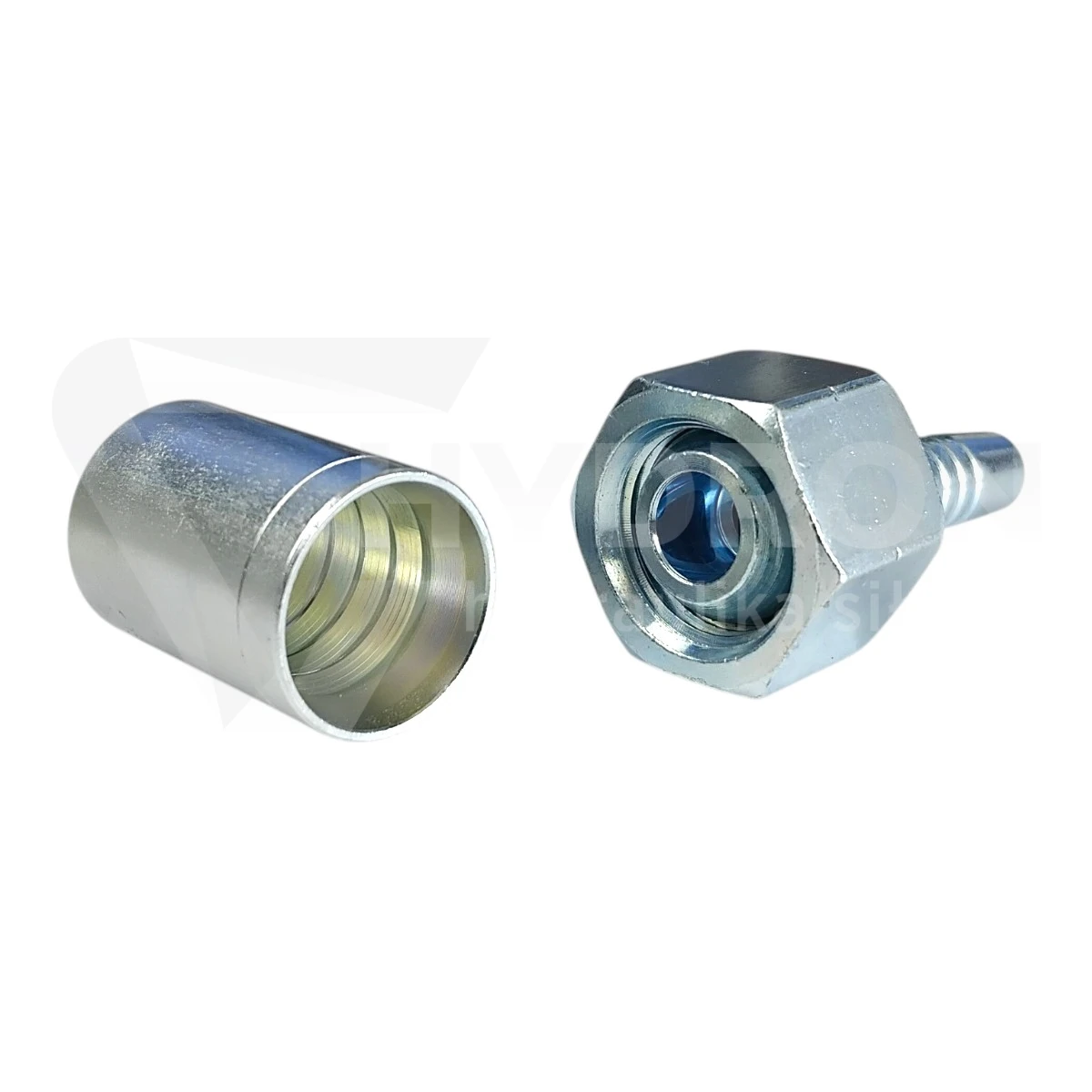

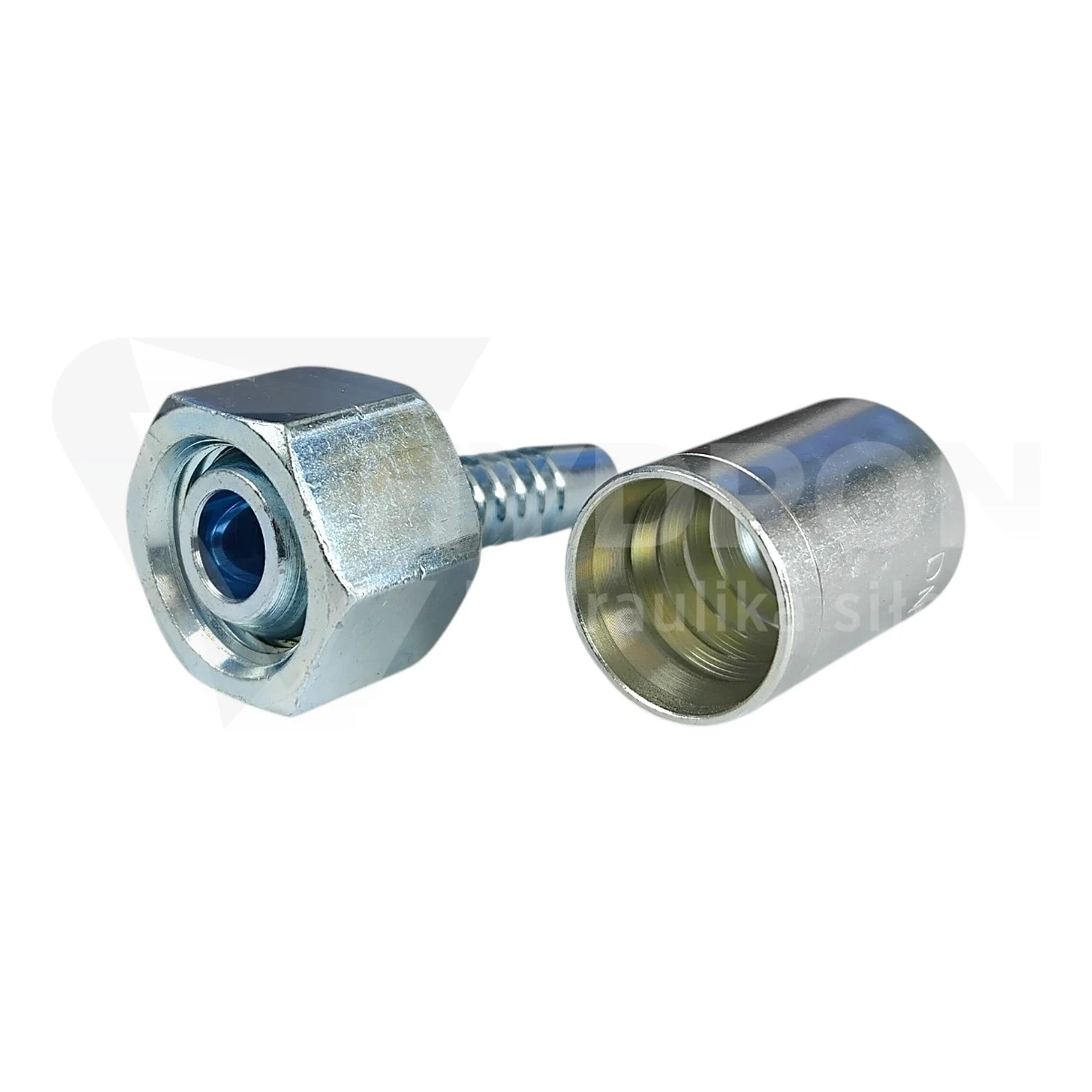

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 3/8" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy wybierz

Opis

Zakucie DKR C11 DN10 3/8" BSP do węża 1SN/2SC

Zakucie DKR C11 DN10 3/8" BSP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów w systemie 1SN/2SC. Strona przewodowa odpowiada rozmiarowi DN10, natomiast po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 3/8" BSP oraz uszczelnienie współpracujące ze stożkiem 60°. Prosta konstrukcja sprawdza się w instalacjach, w których przewód może być prowadzony osiowo względem przyłącza.

Parametry techniczne zakucia DKR C11

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR,
oznaczenie grupy: C11,
rozmiar przewodu: DN10,
nominalny rozmiar przewodu: 3/8",
system przewodowy: 1SN/2SC,
gwint przyłączeniowy: G 3/8" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
wymiar D: 7 mm,
wymiar E: 42 mm,
wymiar B: 35 mm,
konstrukcja: prosta,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

DKR C11 – prosta końcówka z gwintem BSP

Końcówka DKR C11 posiada obrotową nakrętkę z gwintem wewnętrznym BSP. Takie rozwiązanie pozwala dokręcić gotowy przewód do elementu instalacji bez konieczności obracania całym wężem, co ułatwia montaż i ogranicza ryzyko jego skręcenia.

DN10 i gwint 3/8" BSP

DN10 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie przewodowi 3/8". Oznaczenie 3/8" BSP dotyczy natomiast gwintu po stronie przyłączeniowej. Mimo tej samej wartości nominalnej są to dwa oddzielne parametry techniczne.

Uszczelnienie na stożku 60°

W końcówkach DKR gwint odpowiada przede wszystkim za skręcenie i dociśnięcie elementów, natomiast właściwe uszczelnienie powstaje na współpracujących powierzchniach ze stożkiem 60°.

Dlatego samo dopasowanie gwintu G 3/8" BSP nie wystarcza do potwierdzenia pełnej kompatybilności. Element współpracujący powinien posiadać odpowiednią geometrię gniazda uszczelniającego.

System 1SN/2SC

Oznaczenie 1SN/2SC wskazuje system przewodowy, do którego przeznaczone jest zakucie. Przy montażu należy zastosować odpowiednią tuleję zaciskową oraz parametry zakuwania właściwe dla konkretnego węża i tej wersji końcówki.

Nie należy automatycznie przenosić ustawień zaciskania z węży 2SN, 4SP lub innych konstrukcji tylko dlatego, że mają ten sam rozmiar DN10.

Wymiary końcówki

Dla wariantu DN10 z gwintem G 3/8" BSP wymiary rodziny wynoszą: D = 7 mm, E = 42 mm oraz B = 35 mm. Parametry te pomagają zweryfikować gabaryty końcówki przed wykonaniem przewodu i sprawdzić dostępne miejsce montażowe.

Kiedy wybrać końcówkę prostą?

Wersja prosta sprawdzi się wtedy, gdy przewód może wychodzić z portu osiowo i zachować prawidłowy promień gięcia. Jeżeli wąż musi zmienić kierunek bezpośrednio przy przyłączu, bardziej odpowiednia może być końcówka DKR 45° lub DKR 90°.

Ciśnienie gotowego przewodu

Dopuszczalnego ciśnienia całego przewodu nie należy określać wyłącznie na podstawie samego zakucia. Ostateczna wartość zależy od parametrów zastosowanego węża, tulei, końcówki oraz poprawności wykonanego zacisku.

Najczęstsze błędy przy doborze

Do najczęstszych pomyłek należy dobór wyłącznie według oznaczenia 3/8", pominięcie standardu BSP, nieuwzględnienie stożka 60° oraz zastosowanie niewłaściwej tulei lub parametrów zakuwania dla systemu 1SN/2SC.
