Zakucie DKR 10 3/8" / 2SN

Przejdź do sekcji Opinie

8,02 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu wybierz
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

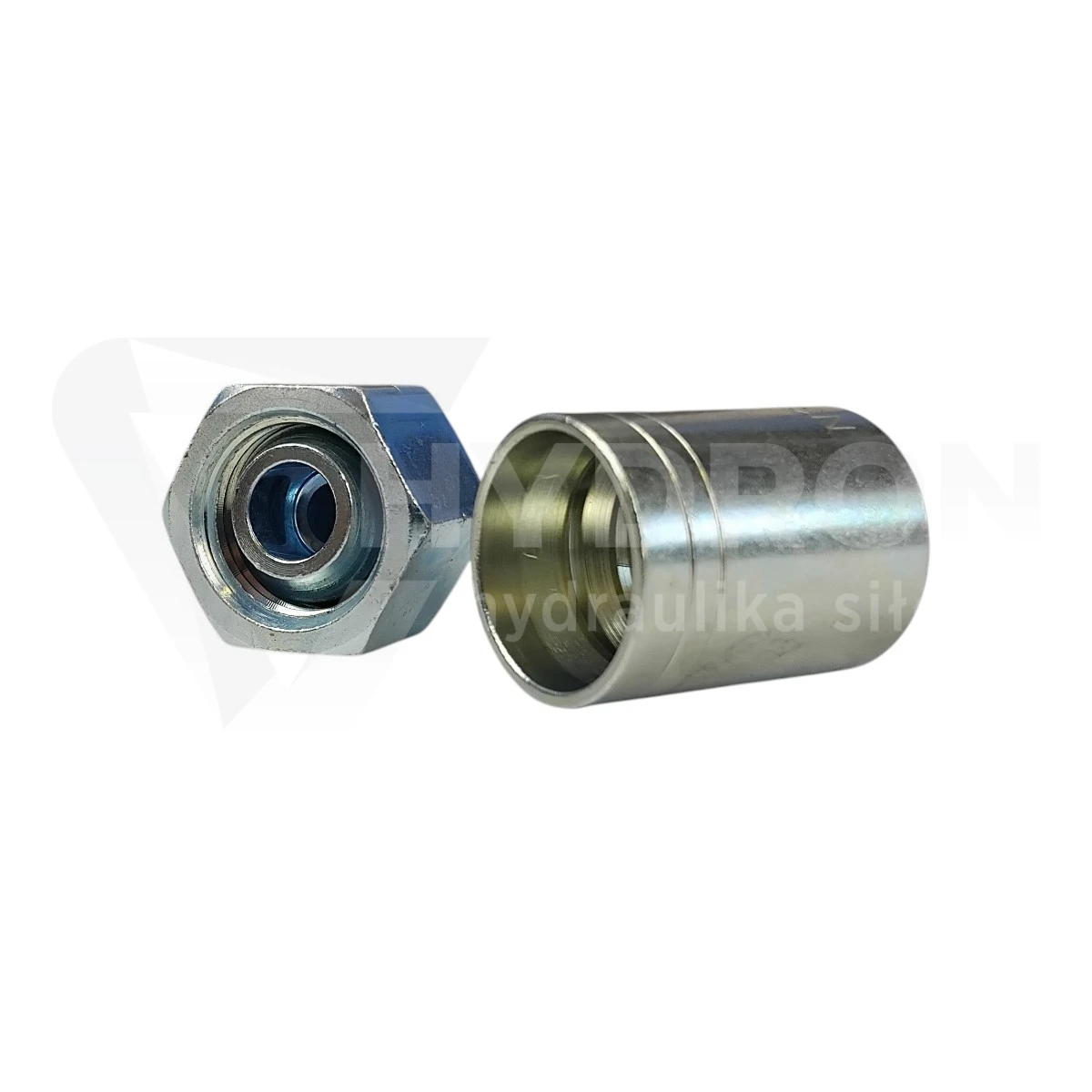

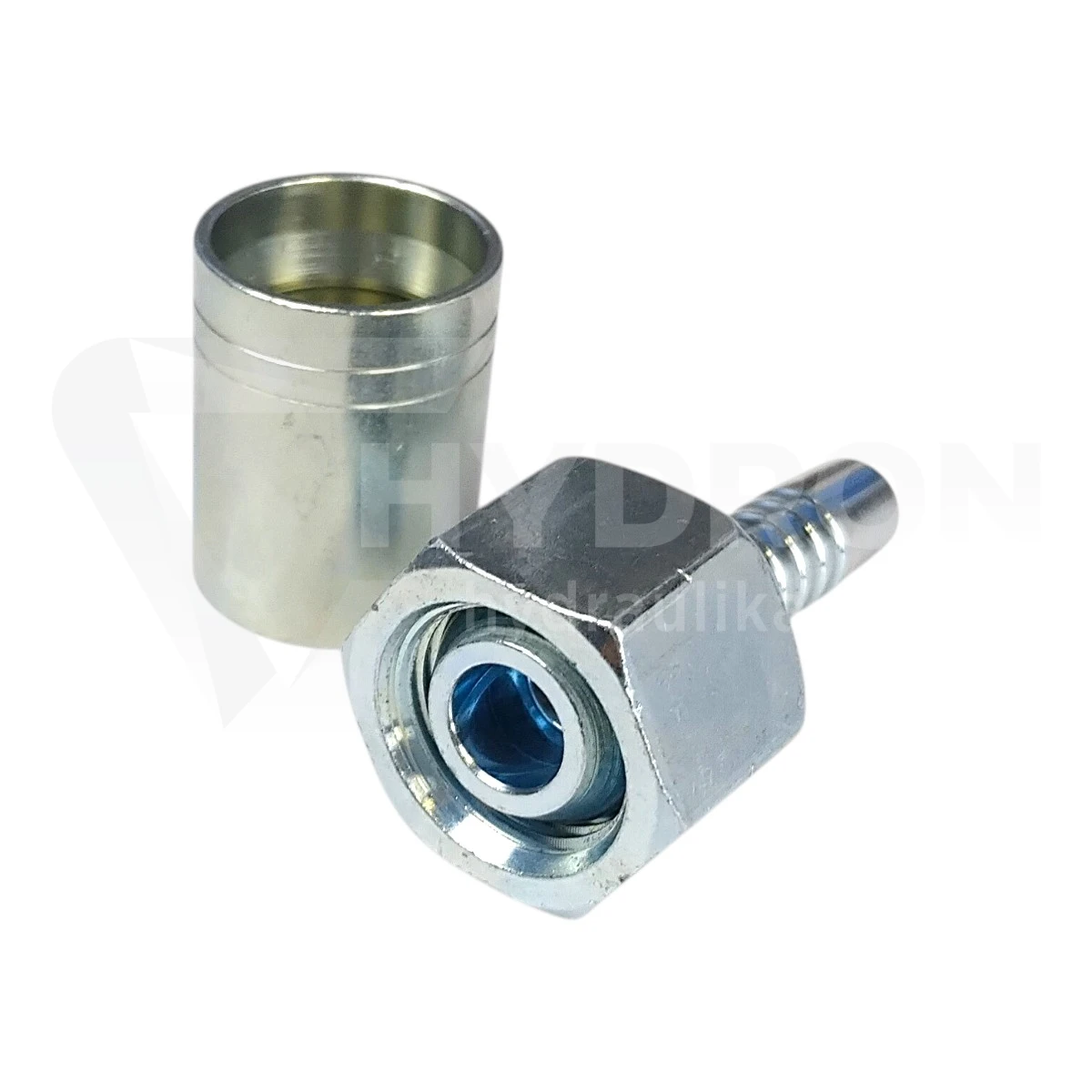

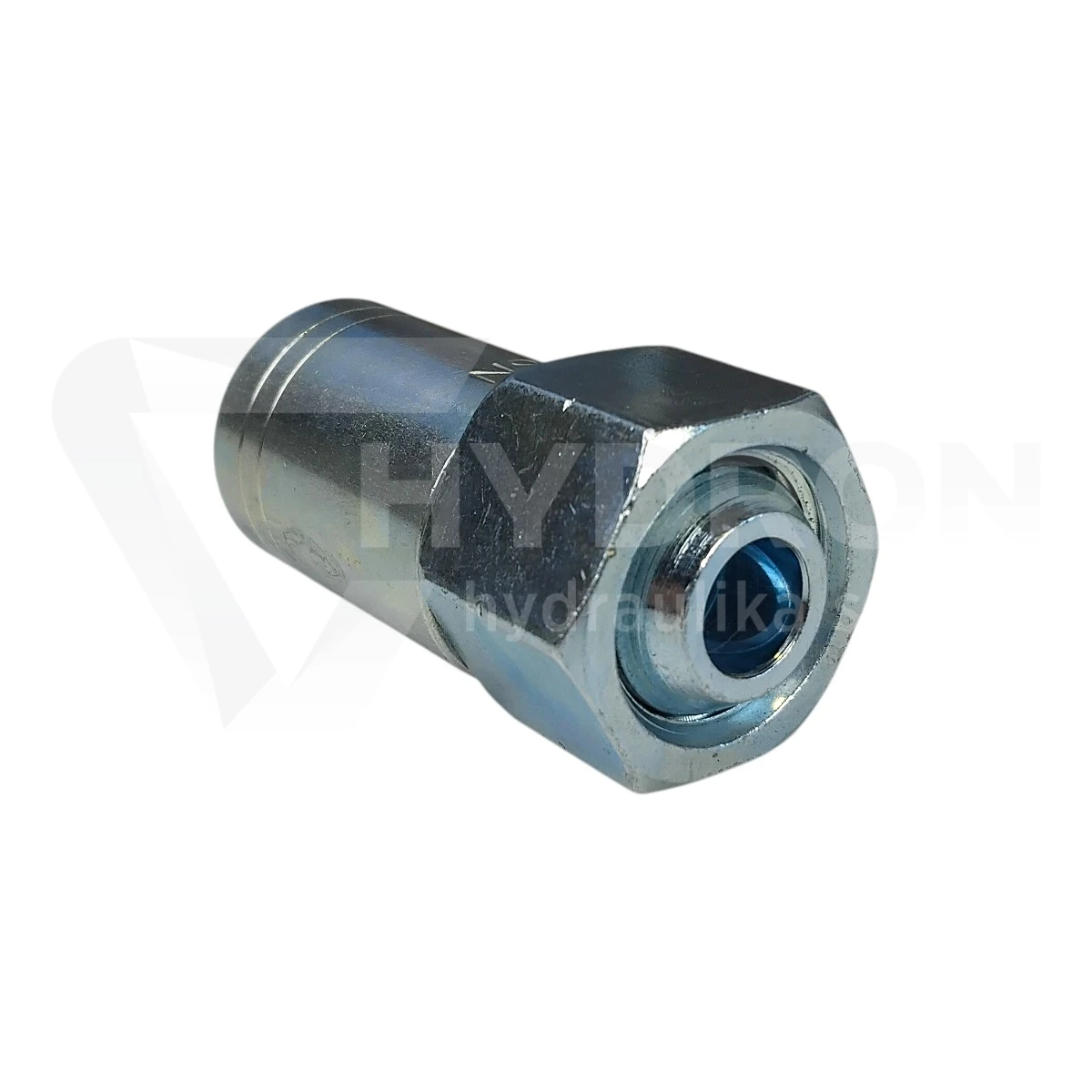

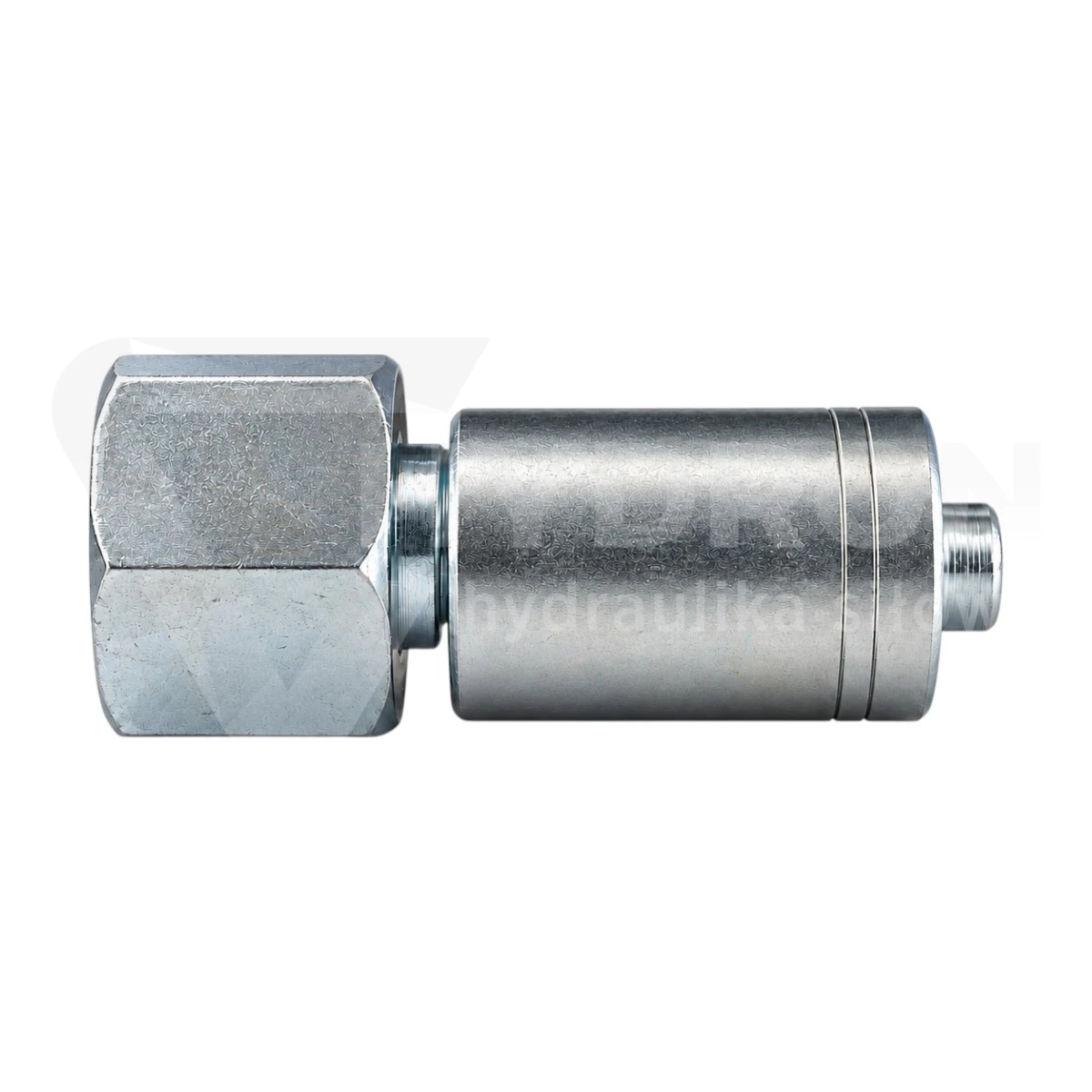

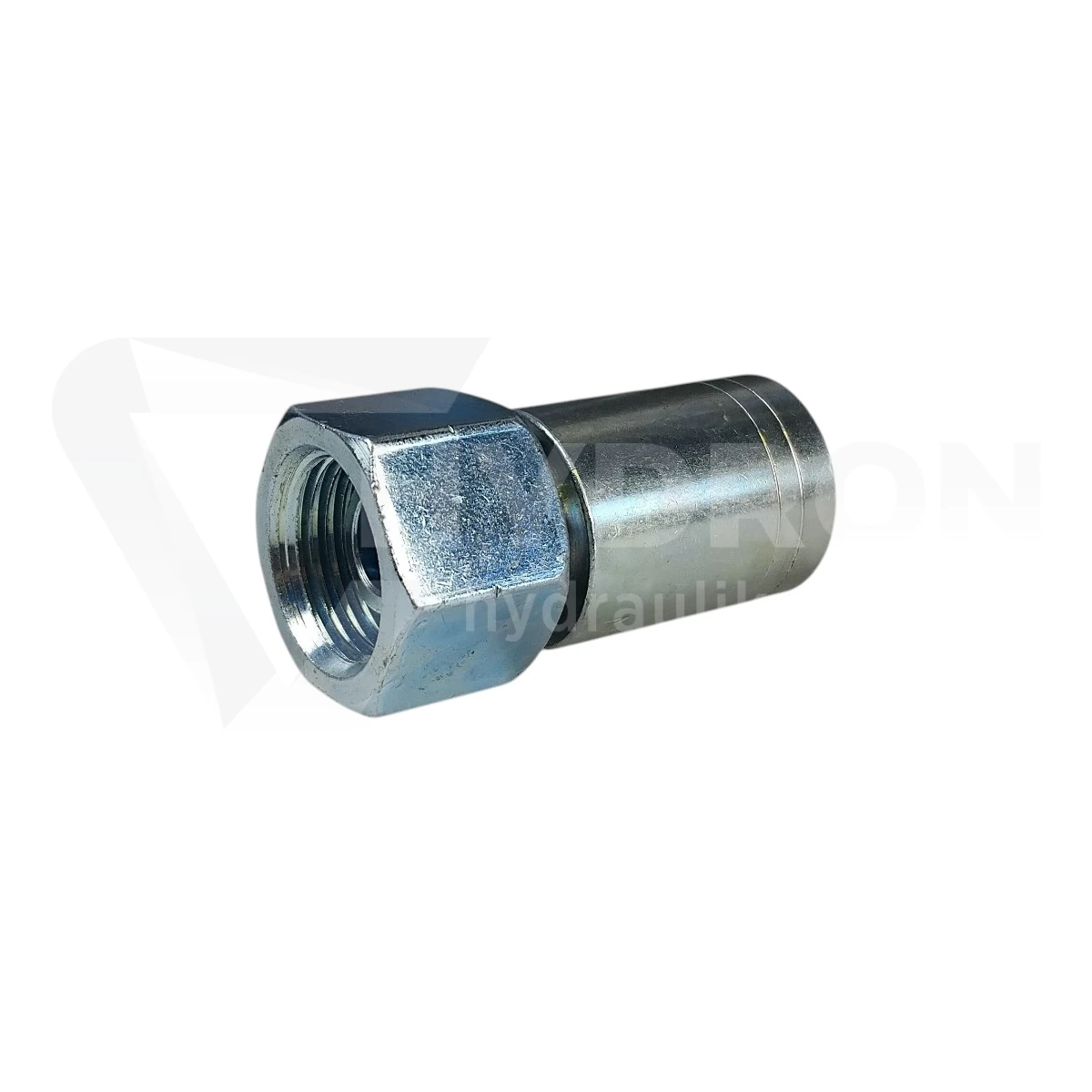

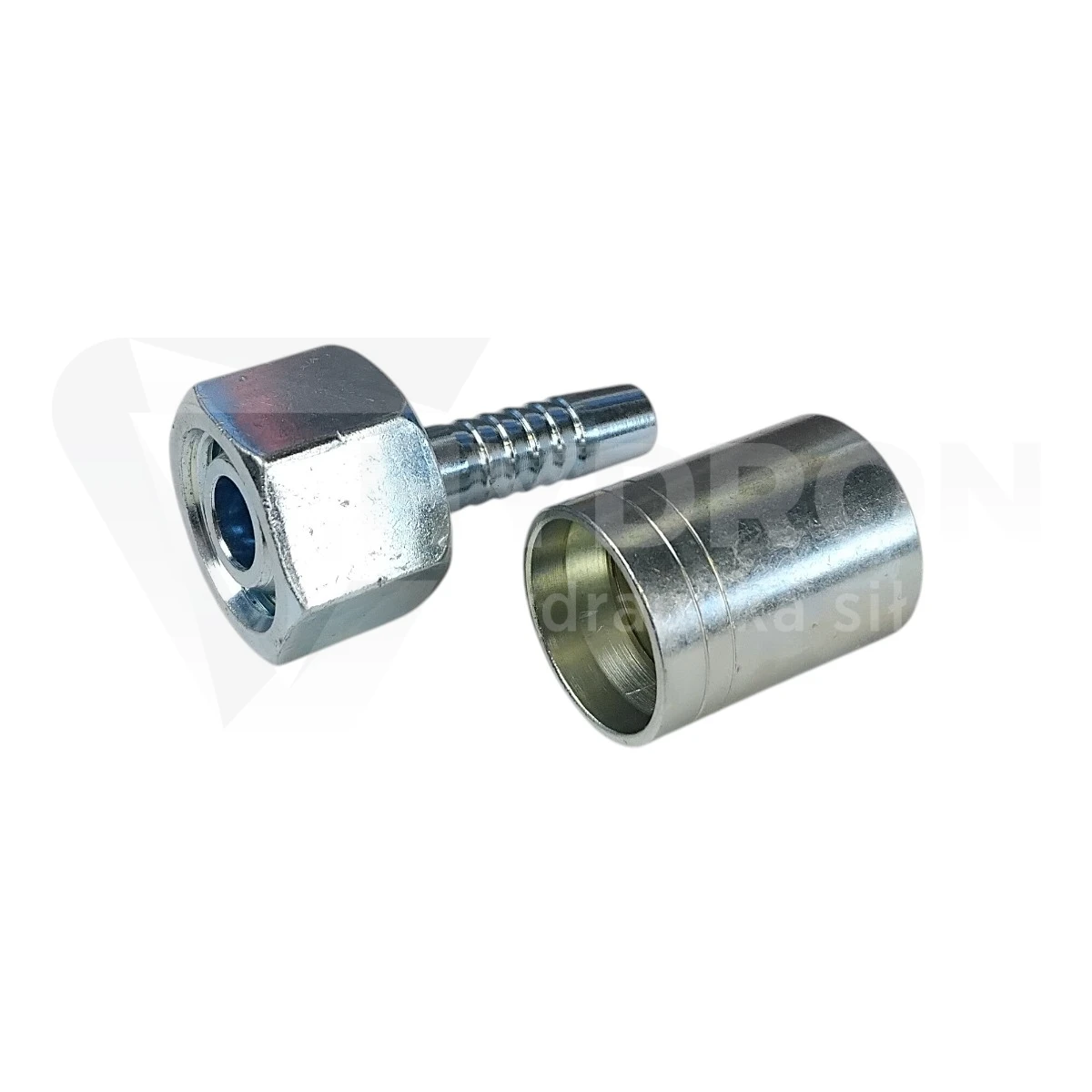

Zakucie DKR C11 DN10 3/8" BSP do węża 2SN

Zakucie DKR C11 DN10 3/8" BSP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN10. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 3/8" BSP oraz powierzchnię uszczelniającą współpracującą ze stożkiem 60°. Konstrukcja prosta sprawdza się tam, gdzie przewód może być prowadzony osiowo względem przyłącza.

Parametry techniczne zakucia DKR C11

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR,
oznaczenie grupy: C11,
rozmiar przewodu: DN10,
nominalny rozmiar przewodu: 3/8",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: G 3/8" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
konstrukcja: prosta,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

DKR C11 – prosta końcówka z gwintem BSP

Końcówka DKR C11 posiada obrotową nakrętkę z gwintem wewnętrznym BSP. Takie rozwiązanie pozwala dokręcić przewód bez obracania całym wężem, co ułatwia montaż i ogranicza ryzyko jego skręcenia.

Wersja prosta jest odpowiednia tam, gdzie za przyłączem znajduje się wystarczająco dużo miejsca na prawidłowe wyprowadzenie przewodu.

DN10 i gwint 3/8" BSP

DN10 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 3/8". Oznaczenie 3/8" BSP dotyczy natomiast gwintu po stronie przyłączeniowej.

W tym wariancie oba oznaczenia nominalnie mają wartość 3/8", ale opisują dwie różne części produktu. Przy doborze należy sprawdzić zarówno rozmiar węża, jak i standard gwintu.

Uszczelnienie na stożku 60°

W końcówkach DKR gwint odpowiada głównie za skręcenie i dociśnięcie elementów, natomiast szczelność uzyskiwana jest na powierzchniach współpracujących ze stożkiem 60°.

Dlatego samo dopasowanie gwintu G 3/8" BSP nie wystarcza do potwierdzenia pełnej kompatybilności. Element współpracujący powinien posiadać właściwą geometrię powierzchni uszczelniającej.

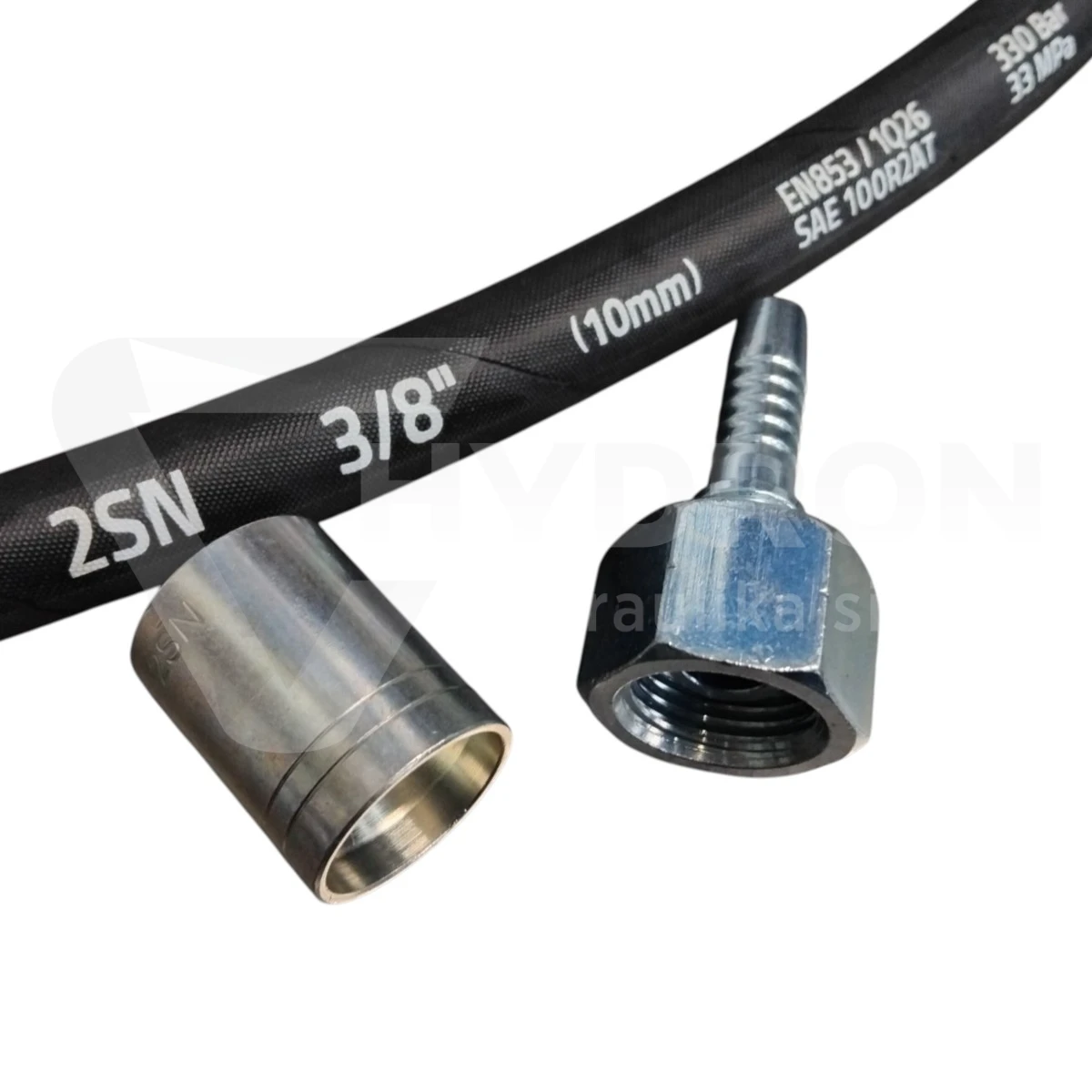

Zakucie do węża hydraulicznego 2SN DN10

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 2SN w rozmiarze DN10. Tuleję oraz parametry zakuwania należy dobrać do konkretnego węża i zastosowanego systemu zaciskania.

Nie należy automatycznie stosować tulei lub parametrów przeznaczonych do 1SN, 2SC, 4SP albo innych konstrukcji przewodów tylko dlatego, że posiadają ten sam rozmiar DN10.

Kiedy wybrać końcówkę prostą?

Końcówka prosta jest dobrym wyborem wtedy, gdy przewód może wychodzić z portu osiowo i zachować prawidłowy promień gięcia bez gwałtownej zmiany kierunku bezpośrednio przy zakuciu.

Jeżeli przestrzeń montażowa jest ograniczona, a przewód musi zmienić kierunek tuż za przyłączem, praktyczniejsza może być wersja DKR 45° albo DKR 90°.

Ciśnienie gotowego przewodu

Dopuszczalnego ciśnienia kompletnego przewodu nie należy określać wyłącznie na podstawie samej końcówki. Ostateczna wartość zależy od parametrów węża 2SN, tulei, zakucia oraz poprawności wykonanego połączenia.

Najczęstsze błędy przy doborze

Najczęstsze pomyłki to dobór wyłącznie według rozmiaru 3/8", pominięcie standardu BSP, nieuwzględnienie stożka 60° oraz zastosowanie elementów zakuwanych przeznaczonych do innego typu węża niż 2SN.
