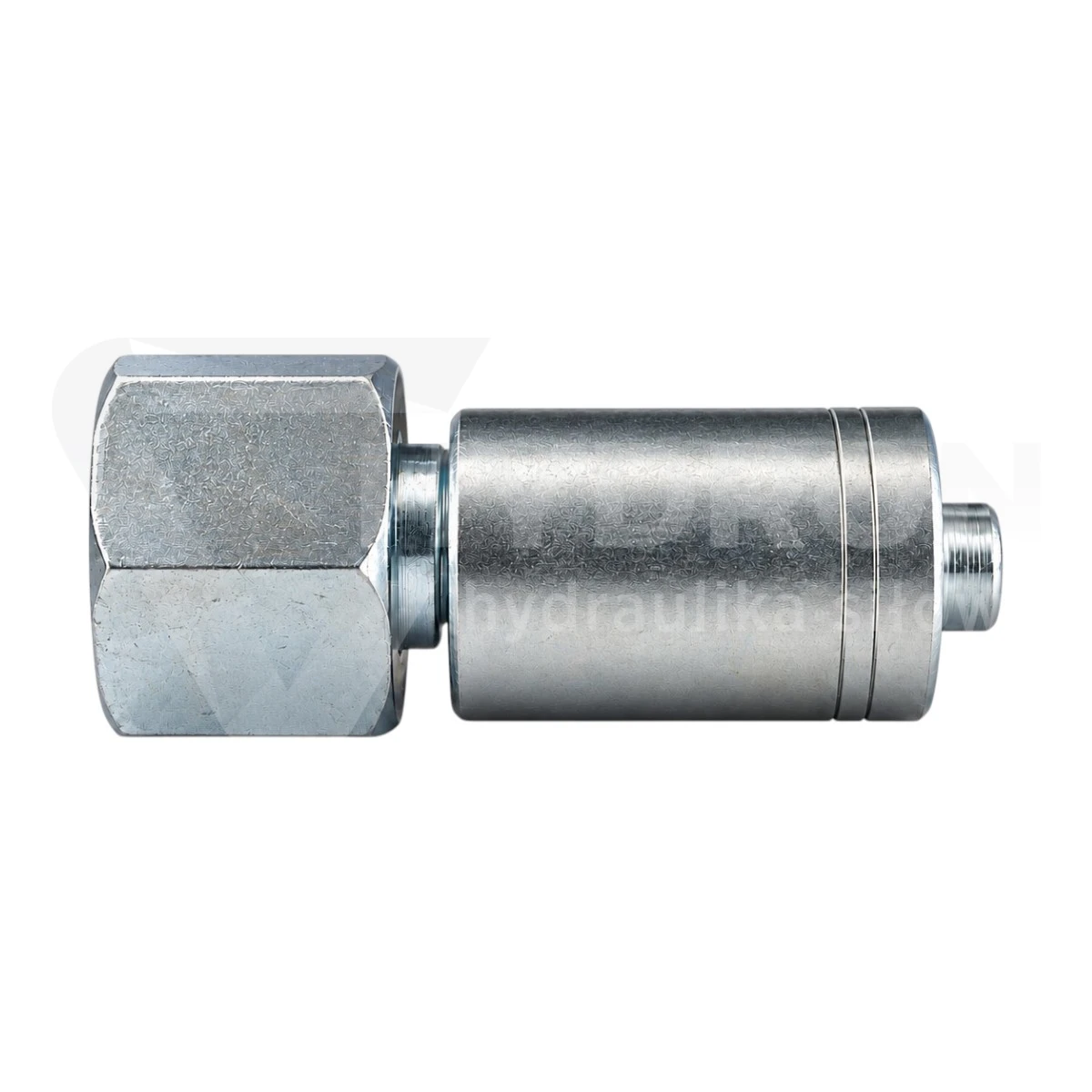

Zakucie DKR 13 1/2" / 2SN

Przejdź do sekcji Opinie

10,63 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø wybierz
Wersja końcówki wybierz
Rodzaj gwintu wybierz
Typ gwintu wybierz
Rozmiar gwintu wybierz
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) wybierz
Maksymalne ciśnienie końcówki nie podano
Typ uszczelnienia końcówki wybierz
Wykonanie wybierz
Temperatura pracy wybierz

Opis

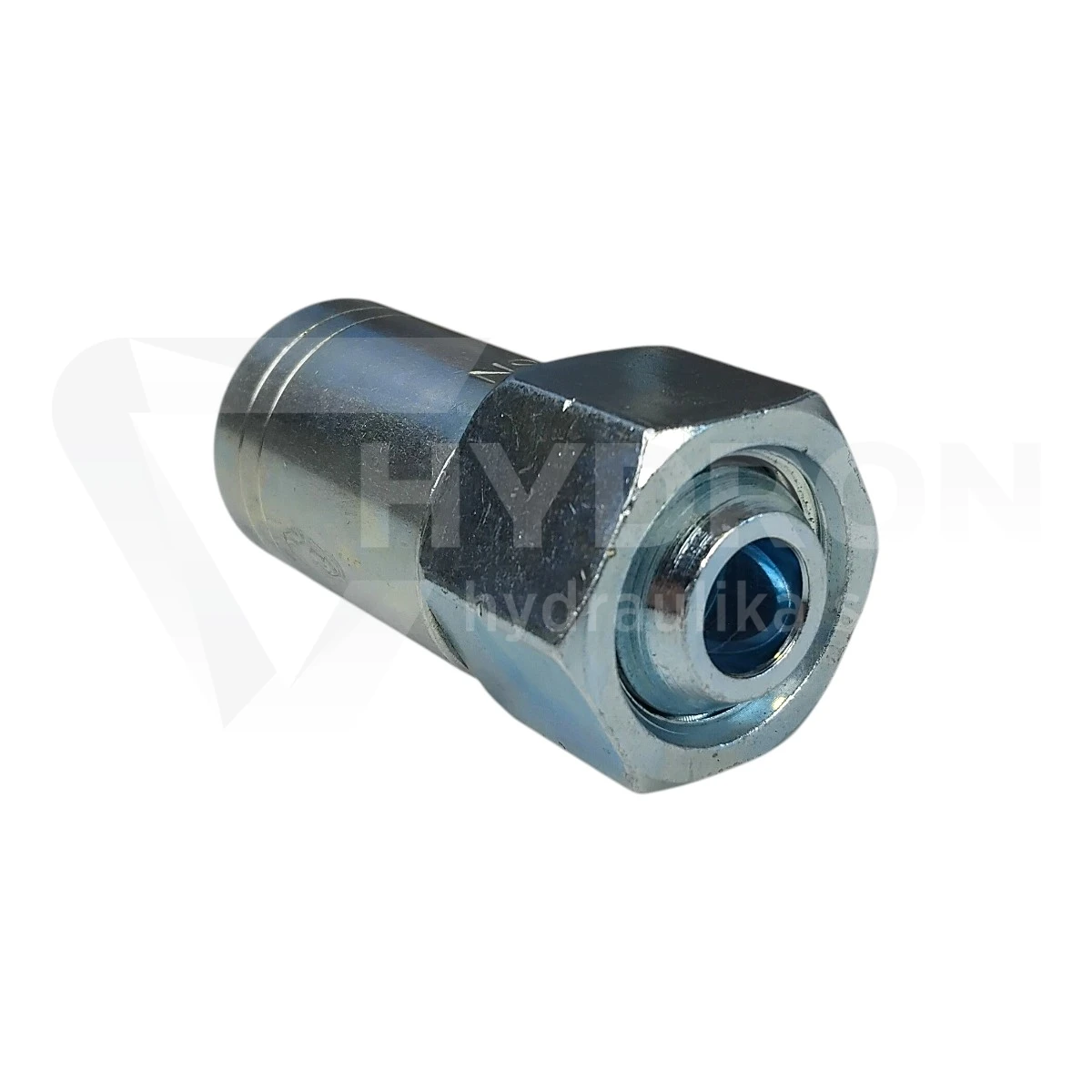

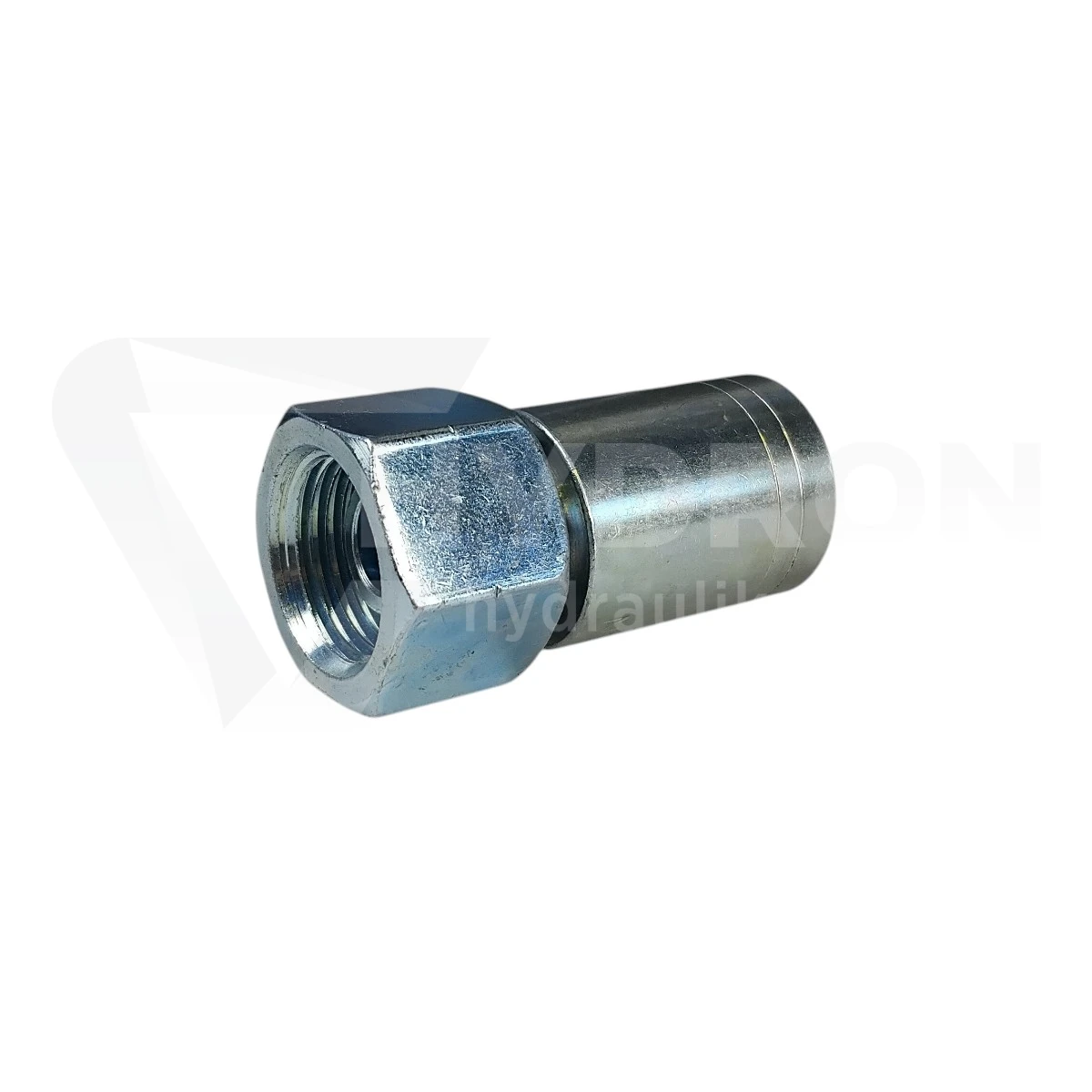

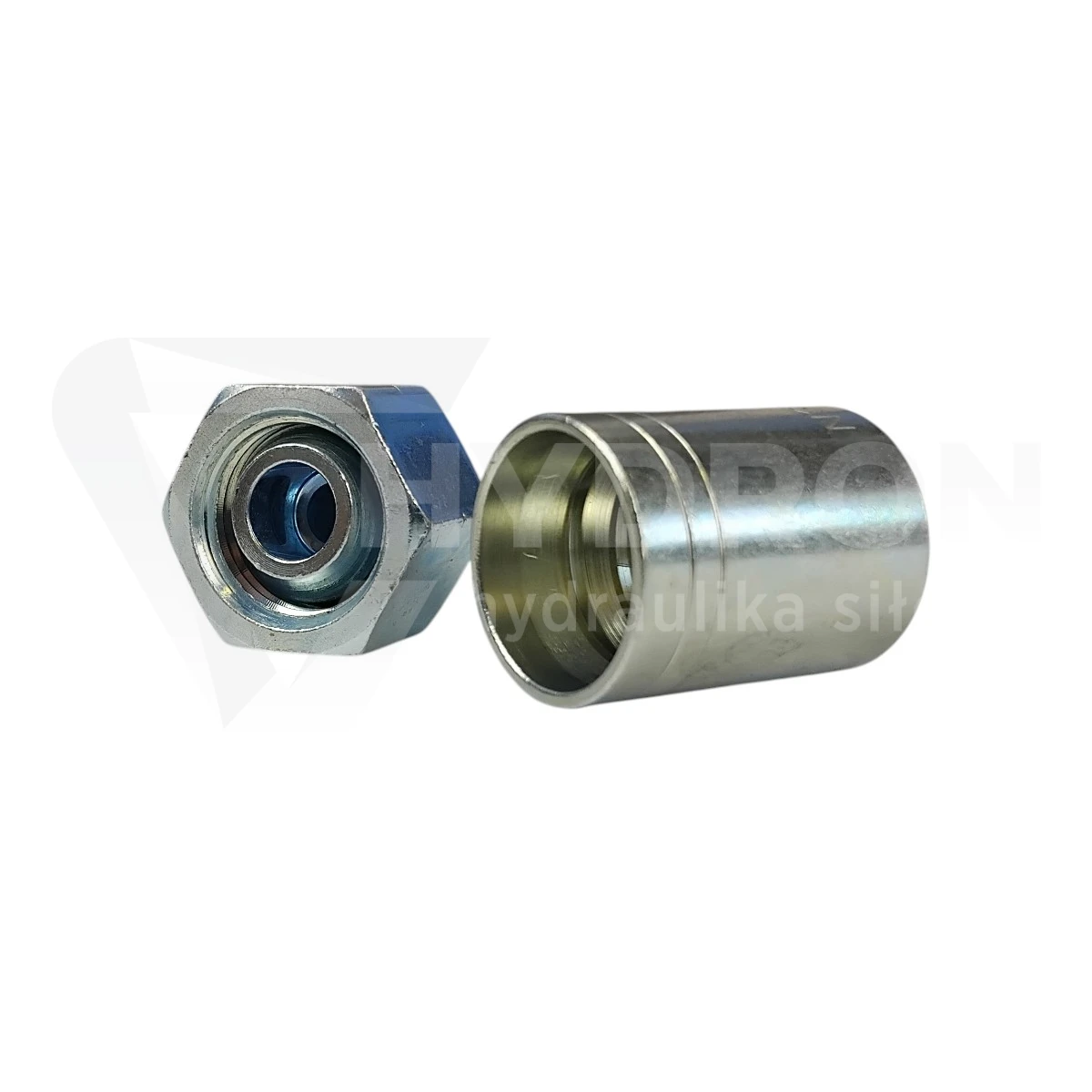

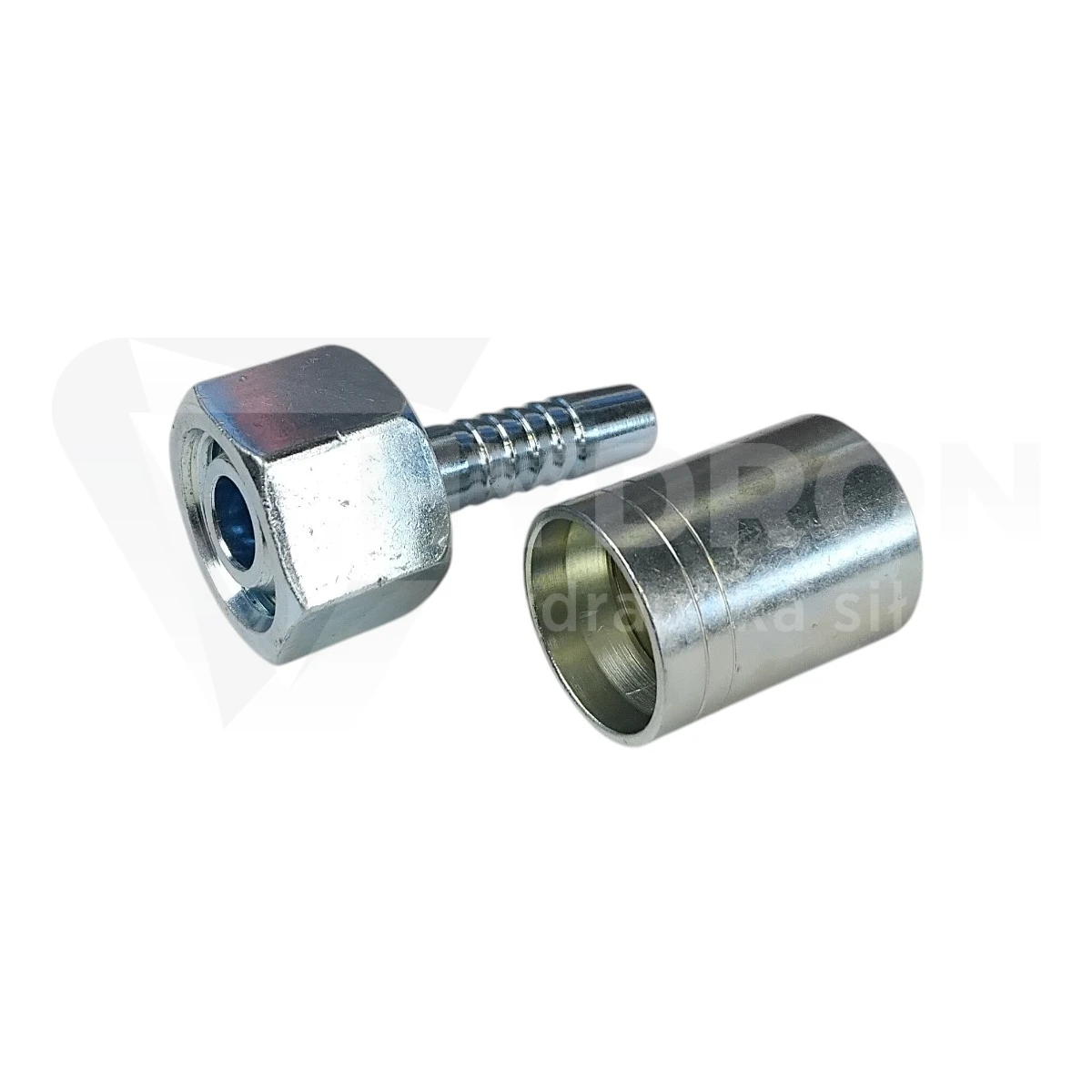

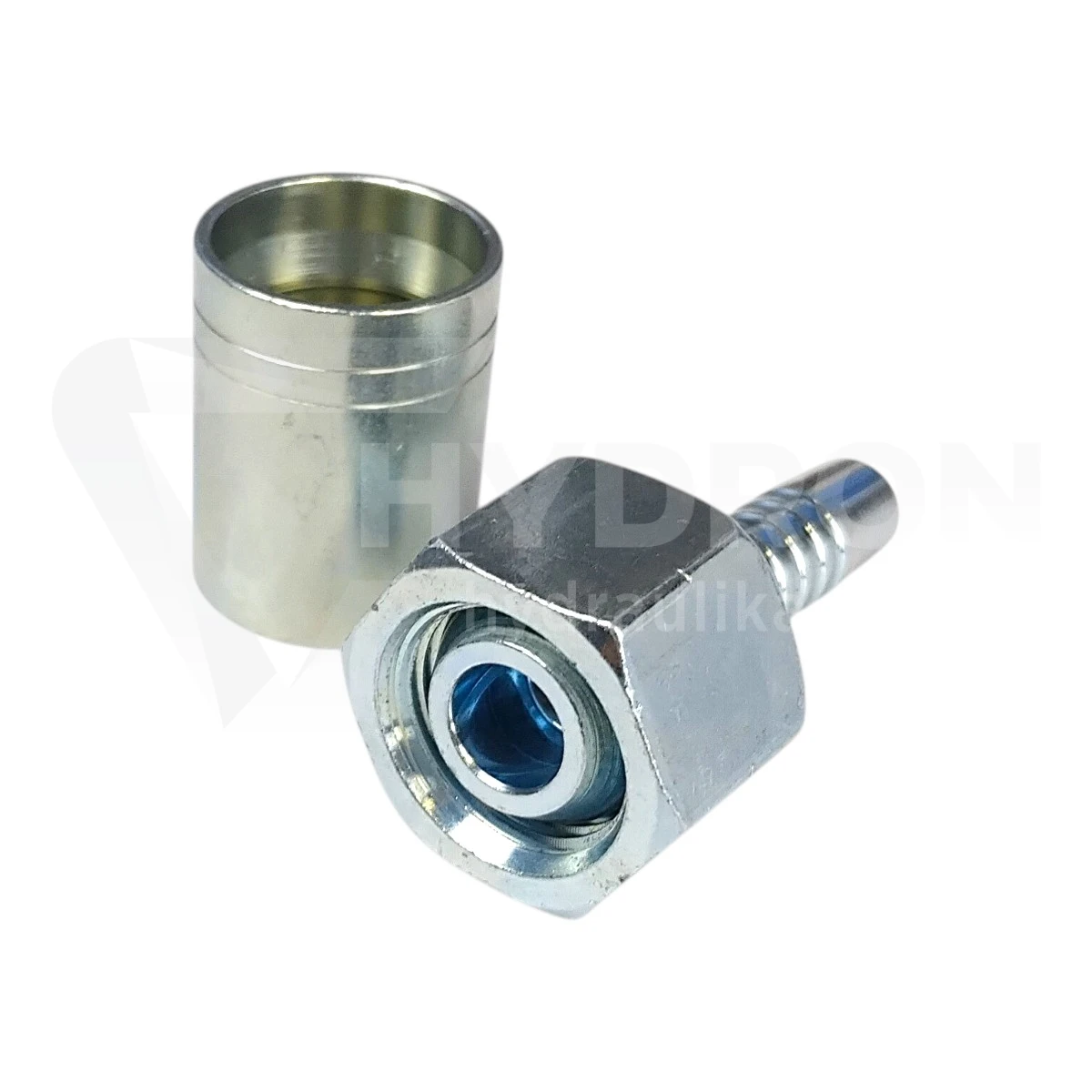

Zakucie DKR C11 DN13 1/2" BSP do węża 2SN

Zakucie DKR C11 DN13 1/2" BSP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN13. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 1/2" BSP oraz powierzchnię uszczelniającą współpracującą ze stożkiem 60°. Konstrukcja prosta sprawdza się w instalacjach, w których przewód może być wyprowadzony osiowo względem przyłącza.

Parametry techniczne zakucia DKR C11

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR,
oznaczenie grupy: C11,
rozmiar przewodu: DN13,
nominalny rozmiar przewodu: 1/2",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: G 1/2" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
konstrukcja: prosta,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

DKR C11 – końcówka prosta z obrotową nakrętką

Końcówka DKR C11 łączy prostą geometrię z obrotową nakrętką BSP. Pozwala to dokręcić przewód do elementu instalacji bez konieczności obracania całym wężem, co pomaga ograniczyć jego skręcenie podczas montażu.

Wersja prosta jest odpowiednia tam, gdzie za przyłączem znajduje się wystarczająco dużo miejsca na prawidłowe wyprowadzenie przewodu z zachowaniem właściwego promienia gięcia.

DN13 i gwint 1/2" BSP

DN13 określa stronę przewodową zakucia i odpowiada nominalnie wężowi 1/2". Oznaczenie 1/2" BSP dotyczy natomiast gwintu po stronie przyłączeniowej. W tym wariancie oba oznaczenia mają tę samą wartość nominalną, ale opisują różne części końcówki.

Przy doborze należy sprawdzić nie tylko wielkość gwintu, ale także jego standard oraz geometrię powierzchni uszczelniającej.

Uszczelnienie na stożku 60°

W końcówce DKR gwint odpowiada głównie za skręcenie elementów, natomiast szczelność połączenia uzyskiwana jest na powierzchniach współpracujących ze stożkiem 60°.

Dlatego samo dopasowanie gwintu G 1/2" BSP nie wystarcza do potwierdzenia pełnej zgodności. Element współpracujący powinien posiadać właściwe gniazdo uszczelniające.

Zakucie do węża hydraulicznego 2SN DN13

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 2SN w rozmiarze DN13. Tuleję oraz parametry zakuwania należy dobrać do konkretnego węża i zastosowanego systemu zaciskania.

Nie należy automatycznie przenosić parametrów zakuwania z przewodów 1SN, 2SC, 4SP lub innych konstrukcji tylko dlatego, że posiadają ten sam nominalny rozmiar DN13.

Kiedy wybrać końcówkę prostą DKR?

Końcówka prosta jest dobrym wyborem wtedy, gdy przewód może wychodzić z portu w osi przyłącza i nie wymaga natychmiastowej zmiany kierunku. Pozwala to ograniczyć liczbę dodatkowych adapterów w instalacji.

Jeżeli przestrzeń montażowa jest ograniczona, a przewód musi zostać skierowany pod kątem tuż za przyłączem, praktyczniejszym rozwiązaniem może być wersja DKR 45° lub DKR 90°.

Najczęstsze błędy przy doborze

Do najczęstszych pomyłek należą: dobór wyłącznie według rozmiaru 1/2", pominięcie standardu BSP, nieuwzględnienie stożka 60° oraz zastosowanie elementów zakuwanych przeznaczonych do innej konstrukcji węża niż 2SN.

W gotowym przewodzie warto zawsze sprawdzić cały zestaw: typ węża, rozmiar DN, rodzaj końcówki, gwint, sposób uszczelnienia i właściwą tuleję zaciskową.

Ciśnienie robocze gotowego przewodu

Dopuszczalnego ciśnienia kompletnego przewodu nie należy określać wyłącznie na podstawie samej końcówki. Ostateczna wartość zależy od parametrów węża 2SN, tulei, zakucia oraz jakości wykonanego połączenia.
