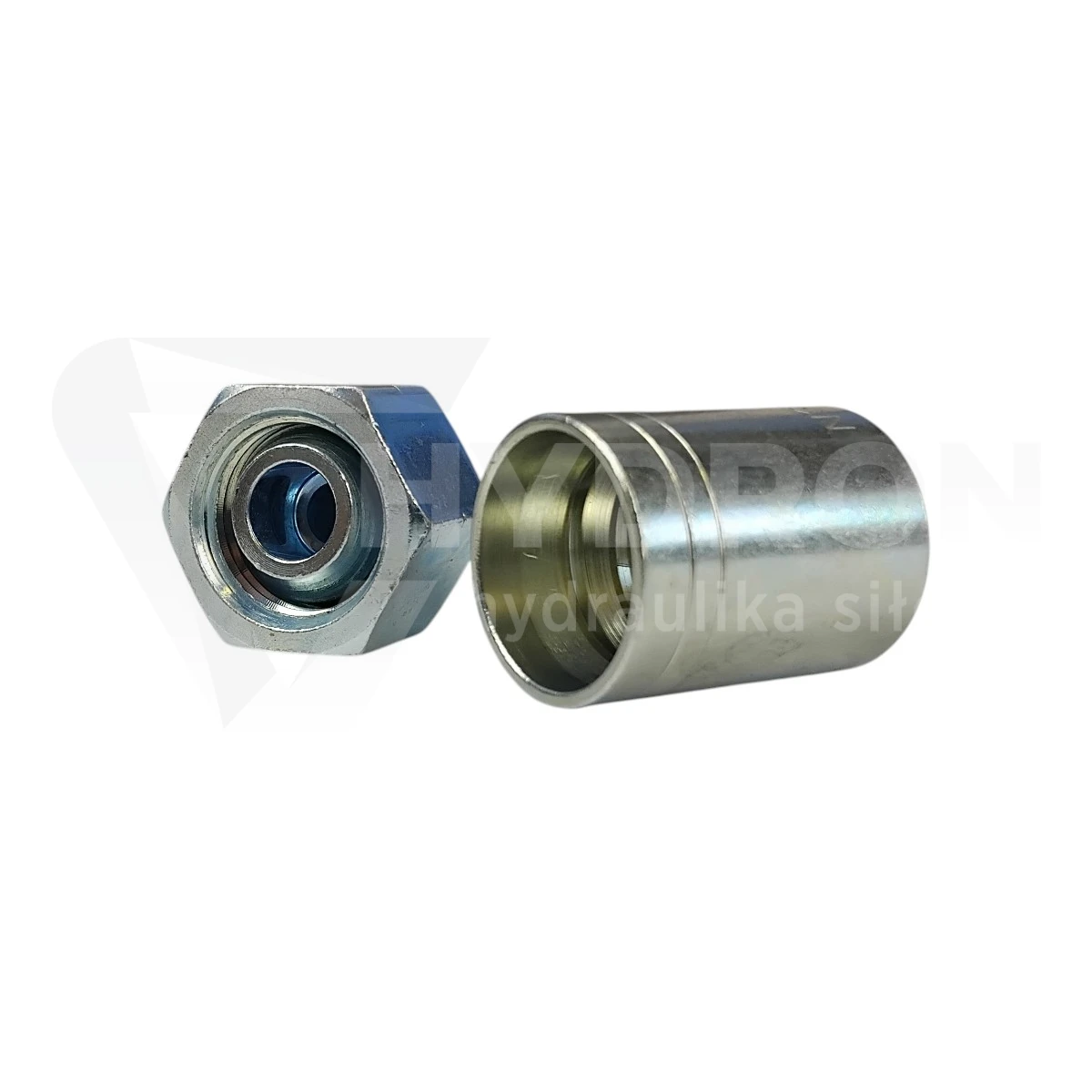

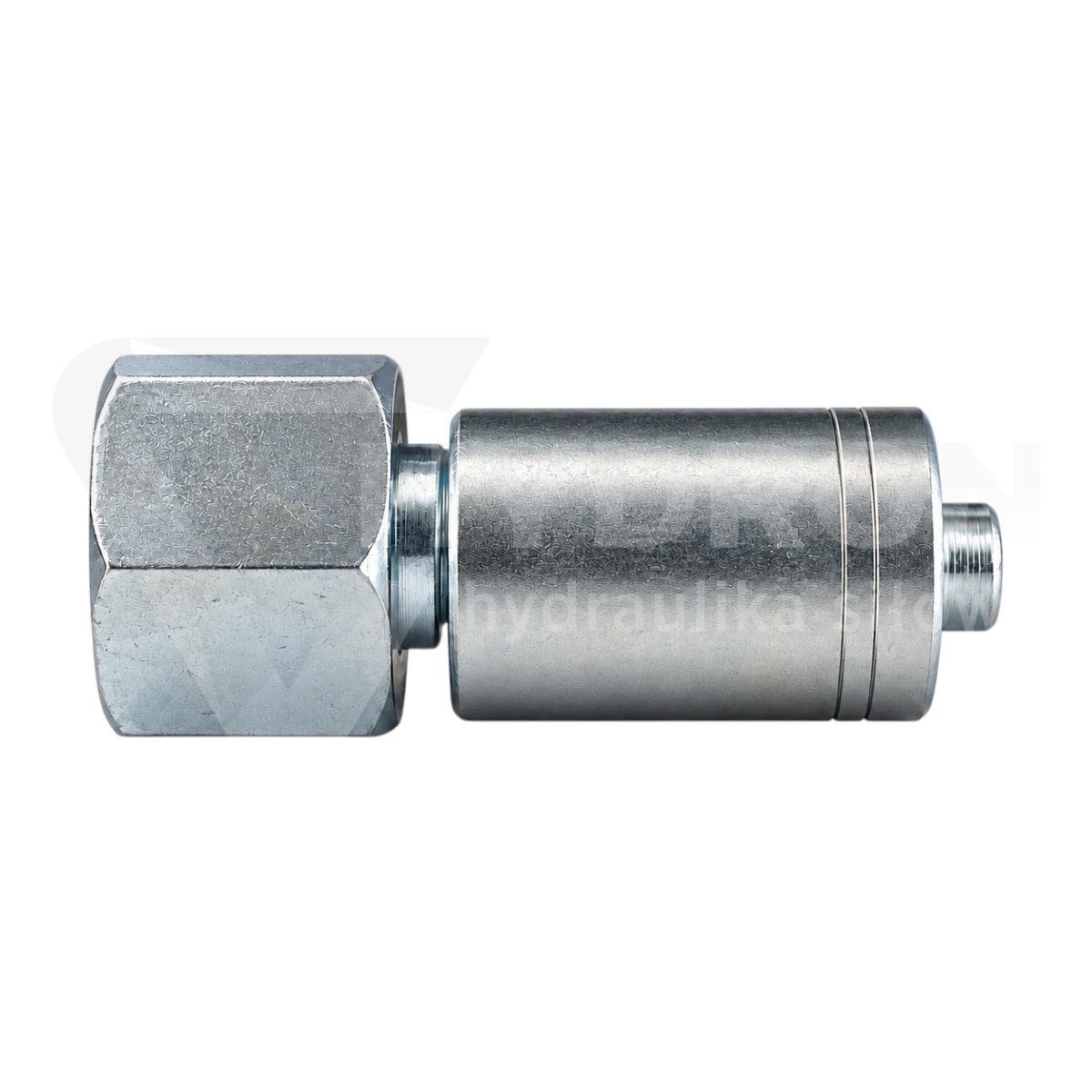

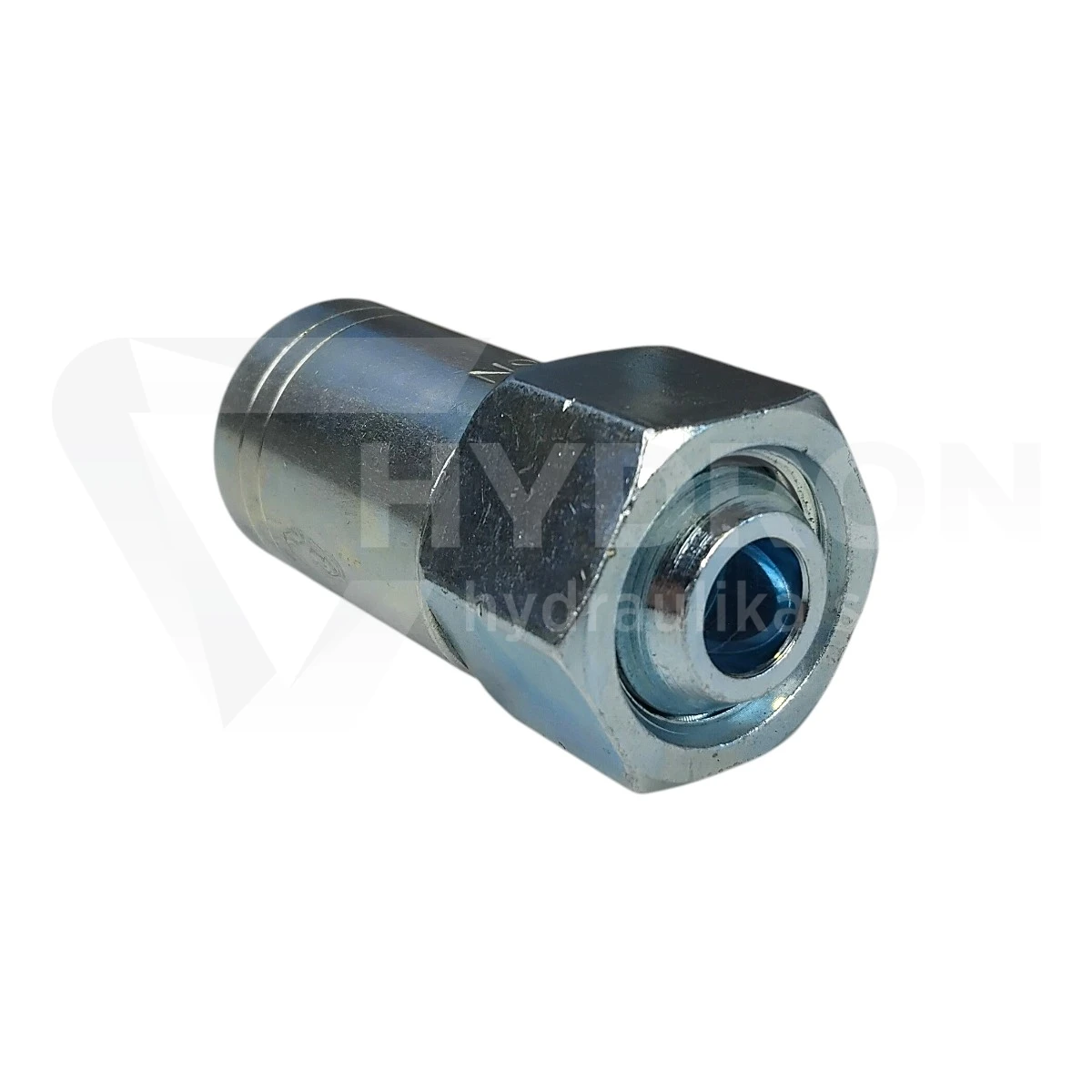

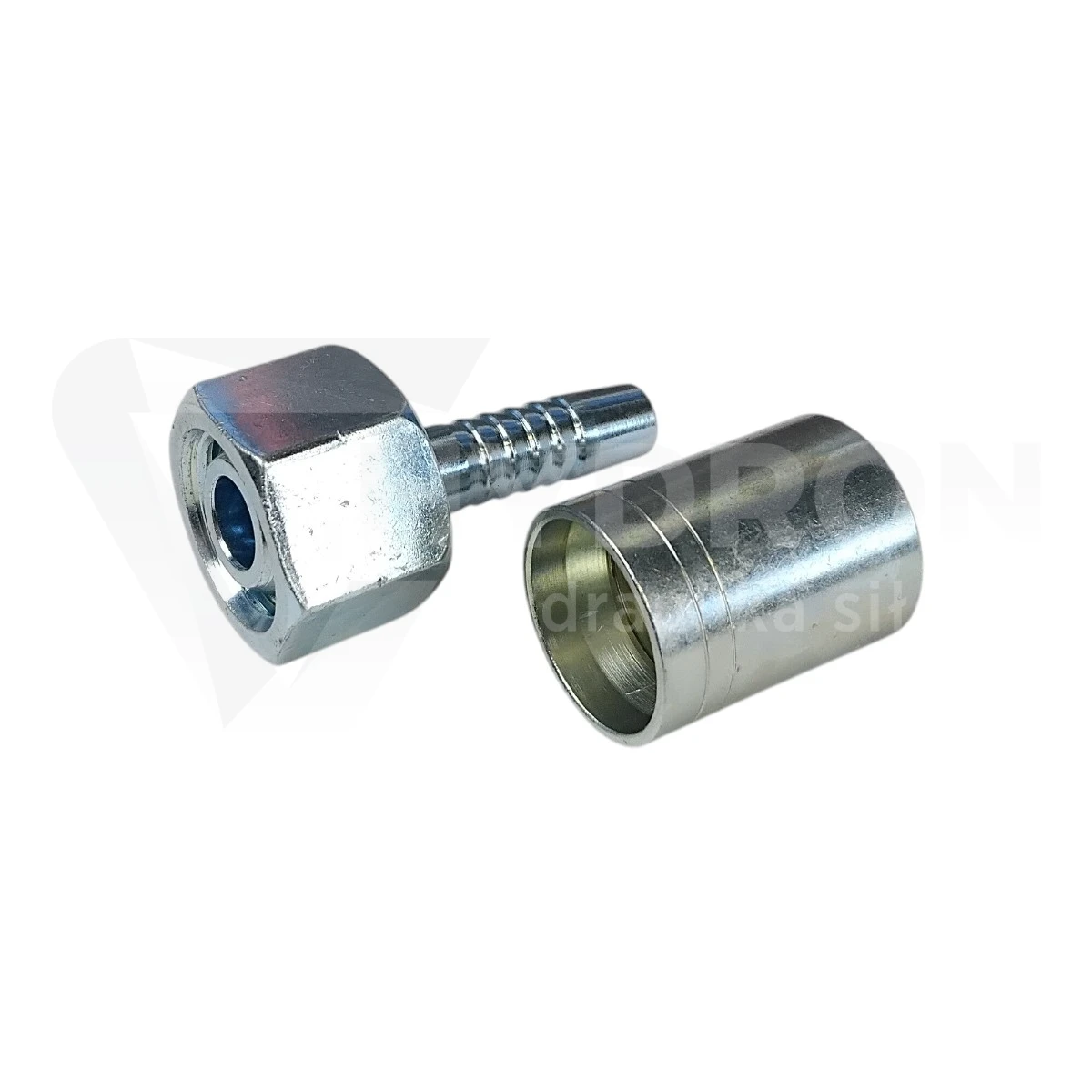

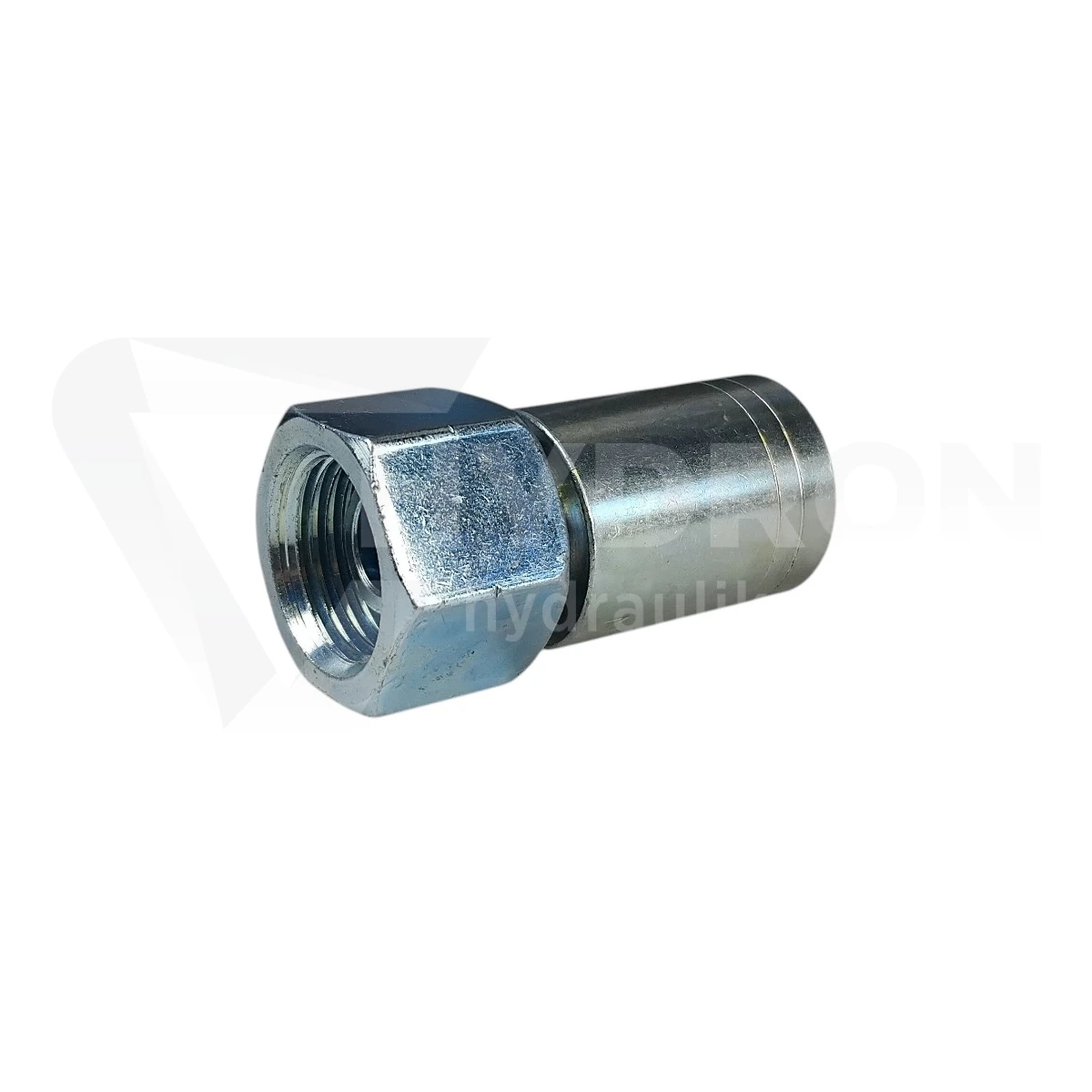

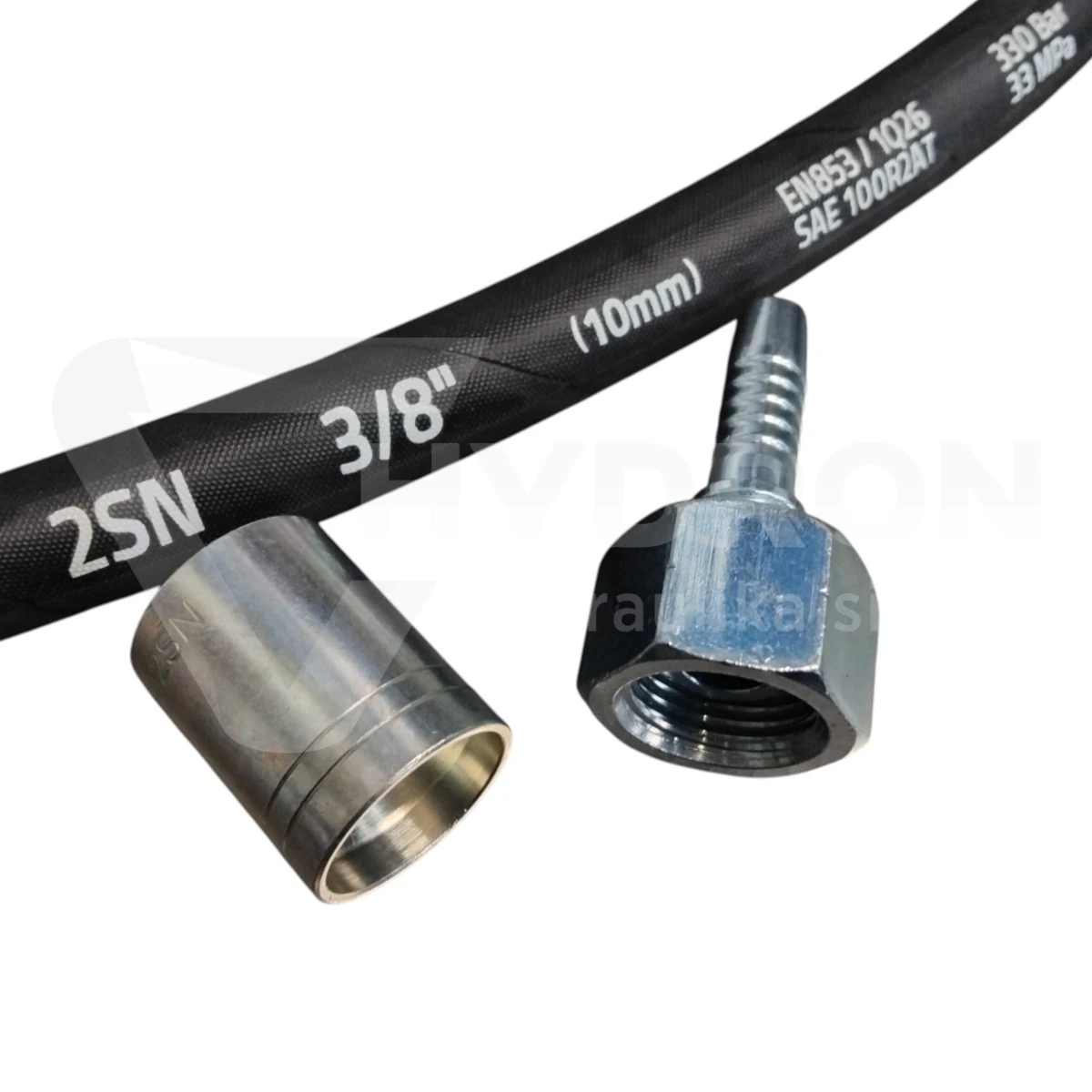

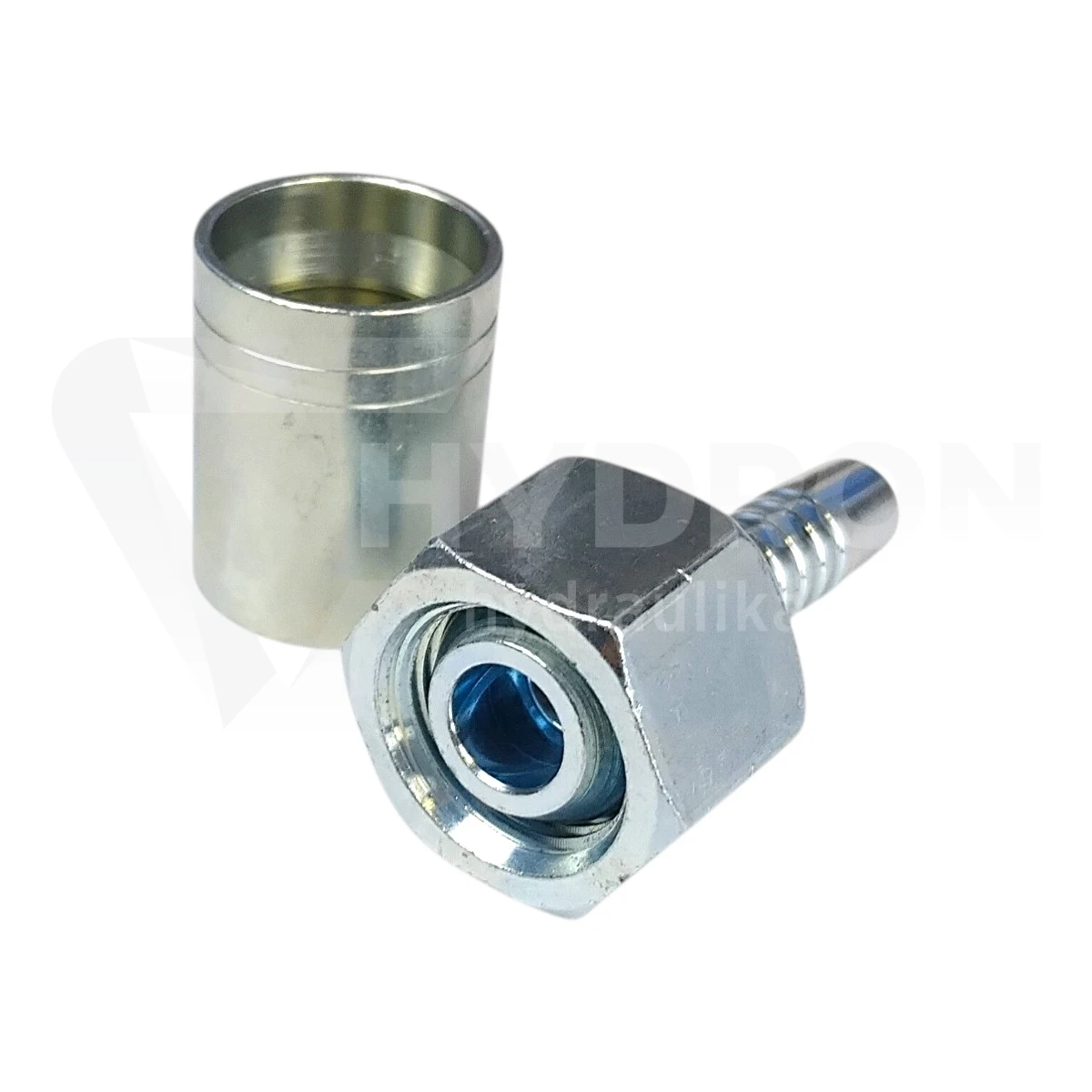

Zakucie DKR 20 1" / 2ST4SP

Przejdź do sekcji Opinie

9,83 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 20 mm = DN19/20 ( 3/4" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Oznaczenie grupy końcówki C11 - DKR
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zakucie na prasie hydraulicznej
Pasuje do węży 2sn

Opis

Zakucie DKR C11 DN20 1" BSP 2ST/4SP

Zakucie DKR C11 DN20 1" BSP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów w systemie 2ST/4SP. Strona przewodowa odpowiada rozmiarowi DN20, natomiast po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 1" BSP. Połączenie DKR wykorzystuje uszczelnienie współpracujące ze stożkiem 60°, a prosta konstrukcja pozwala prowadzić przewód osiowo względem przyłącza.

Parametry techniczne zakucia DKR

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR,
oznaczenie grupy: C11,
rozmiar przewodu: DN20,
nominalny rozmiar przewodu: 3/4",
system zakuwania: 2ST/4SP,
gwint przyłączeniowy: G 1" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
konstrukcja: prosta,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Prosta końcówka DKR C11

DKR C11 to końcówka z obrotową nakrętką i gwintem wewnętrznym BSP, przeznaczona do prostego wyprowadzenia przewodu. Obrotowa nakrętka ułatwia montaż gotowego węża, ponieważ pozwala dokręcić przyłącze bez obracania całym przewodem.

Takie rozwiązanie ogranicza ryzyko skręcenia węża podczas montażu i ułatwia jego prawidłowe ułożenie w instalacji.

DN20 i gwint 1" BSP

DN20 opisuje stronę przewodową zakucia i odpowiada nominalnie wężowi 3/4". Oznaczenie 1" BSP dotyczy natomiast gwintu przyłączeniowego. Są to dwa niezależne parametry i nie należy utożsamiać rozmiaru węża z rozmiarem gwintu.

W tym wariancie przewód DN20 zakończony jest przyłączem G 1" BSP, co należy uwzględnić przy doborze elementu współpracującego.

Uszczelnienie na stożku 60°

W końcówkach DKR gwint odpowiada przede wszystkim za skręcenie elementów, natomiast właściwe uszczelnienie uzyskiwane jest na współpracujących powierzchniach o geometrii 60°.

Dlatego samo dopasowanie średnicy i skoku gwintu BSP nie wystarcza. Należy również sprawdzić typ powierzchni uszczelniającej w elemencie współpracującym.

System 2ST/4SP

Oznaczenie 2ST/4SP wskazuje konkretny system zakuwania. Wymaga on zastosowania odpowiedniej tulei oraz właściwego przygotowania przewodu zgodnie z tabelą zaciskania dla danego węża, końcówki i tulei.

Nie należy zastępować elementów 2ST/4SP tulejami lub parametrami przeznaczonymi do 1SN, 2SN czy innych systemów wyłącznie na podstawie zgodnego rozmiaru DN20.

Dobór parametrów zakuwania

Średnicę końcową po zakuciu, zakres przygotowania powierzchni węża oraz pozostałe parametry technologiczne należy zawsze ustalać na podstawie dokładnej kombinacji węża, końcówki i tulei.

Nieprawidłowe przygotowanie przewodu lub niewłaściwy zacisk może powodować zbyt słabe osadzenie końcówki albo uszkodzenie konstrukcji węża.

Ciśnienie robocze gotowego przewodu

Ciśnienia roboczego kompletnego przewodu nie należy określać wyłącznie na podstawie samej końcówki. Ostateczna wartość zależy od parametrów węża, zakucia, tulei i całego zestawu, a ograniczeniem jest element o najniższej dopuszczalnej wartości.

Kiedy wybrać wersję prostą?

Końcówka prosta jest odpowiednia wtedy, gdy za przyłączem znajduje się wystarczająco dużo miejsca, aby przewód zachował wymagany promień gięcia. Jeżeli przewód musi zmienić kierunek bezpośrednio przy porcie, praktyczniejsza może być wersja DKR kątowa.

Najczęstsze błędy przy doborze

Najczęstsze pomyłki to potraktowanie DN20 jako rozmiaru gwintu, pomylenie BSP z innym standardem calowym, nieuwzględnienie stożka 60° oraz zastosowanie niewłaściwego systemu tulei i parametrów zakuwania.

Końcówki DKR i przewody hydrauliczne HYDRON

Pozostałe warianty znajdziesz w kategorii końcówki DKR proste C11 z gwintem BSP.

HYDRON wykonuje także zakute węże hydrauliczne na wymiar z doborem odpowiednich końcówek, tulei i parametrów zaciskania.

Najczęstsze pytania

Do jakiego rozmiaru węża przeznaczone jest zakucie?

Zakucie jest przeznaczone do strony przewodowej DN20, czyli nominalnie 3/4".

Jaki gwint posiada końcówka?

Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 1" BSP.

Jak uszczelniane jest połączenie DKR?

Połączenie wykorzystuje powierzchnie współpracujące ze stożkiem 60°.

Czy 2ST/4SP można zastąpić systemem 2SN?

Nie należy tego robić. 2ST/4SP jest odrębnym systemem zakuwania i wymaga odpowiedniej tulei oraz własnych parametrów przygotowania i zaciskania przewodu.
