Zakucie DKR 20 3/4" / 2SN

Przejdź do sekcji Opinie

20,34 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 20 mm = DN19/20 ( 3/4" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 3/4" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

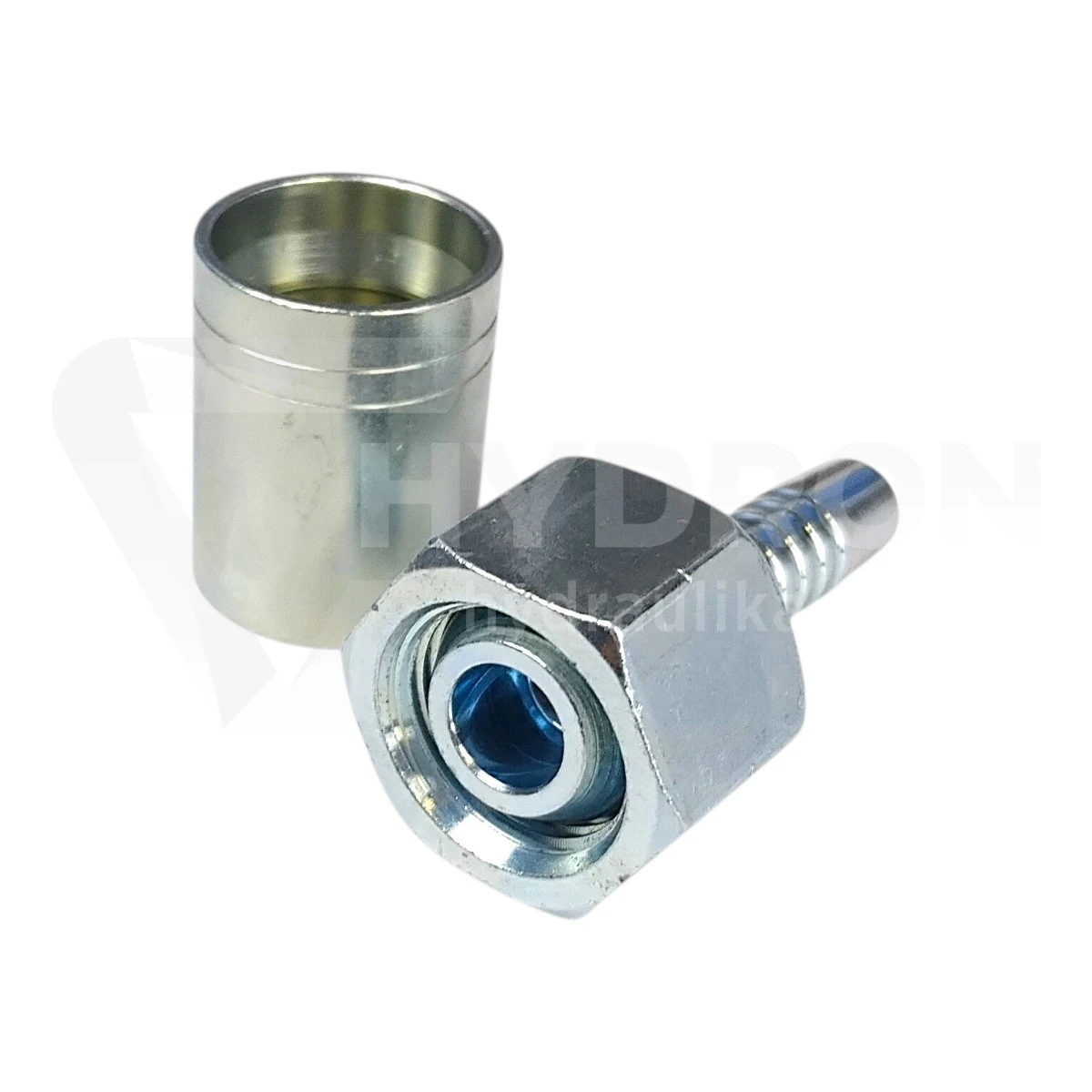

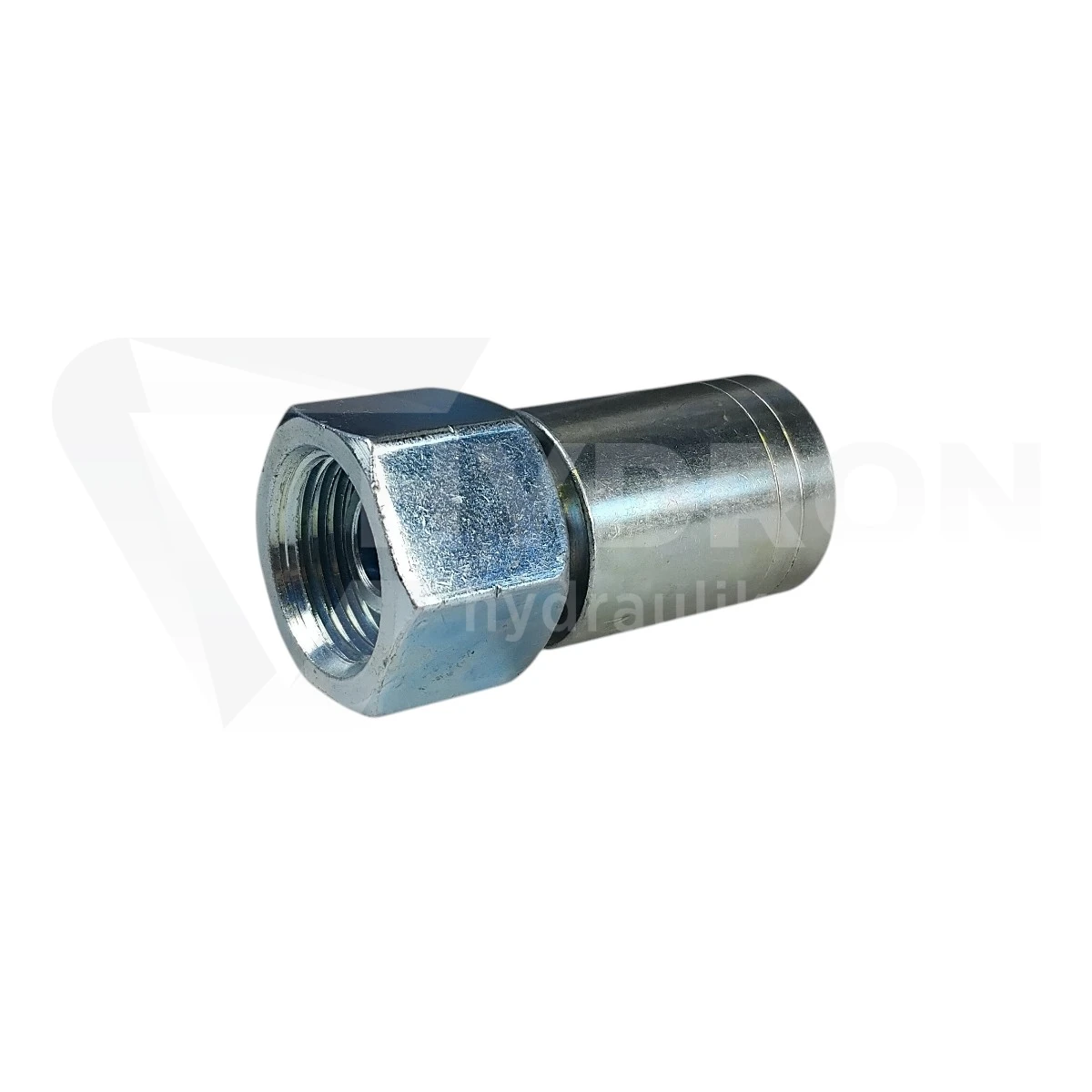

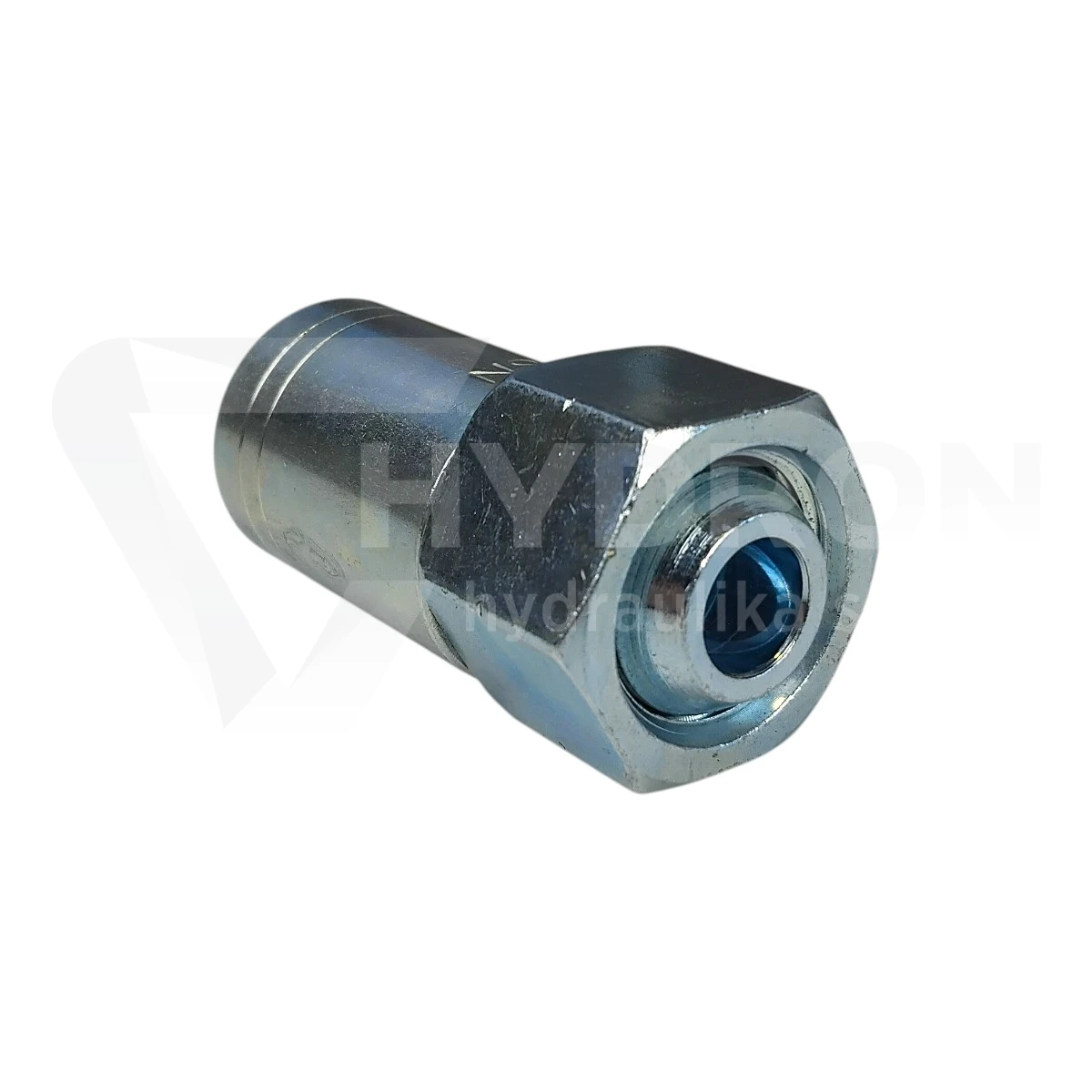

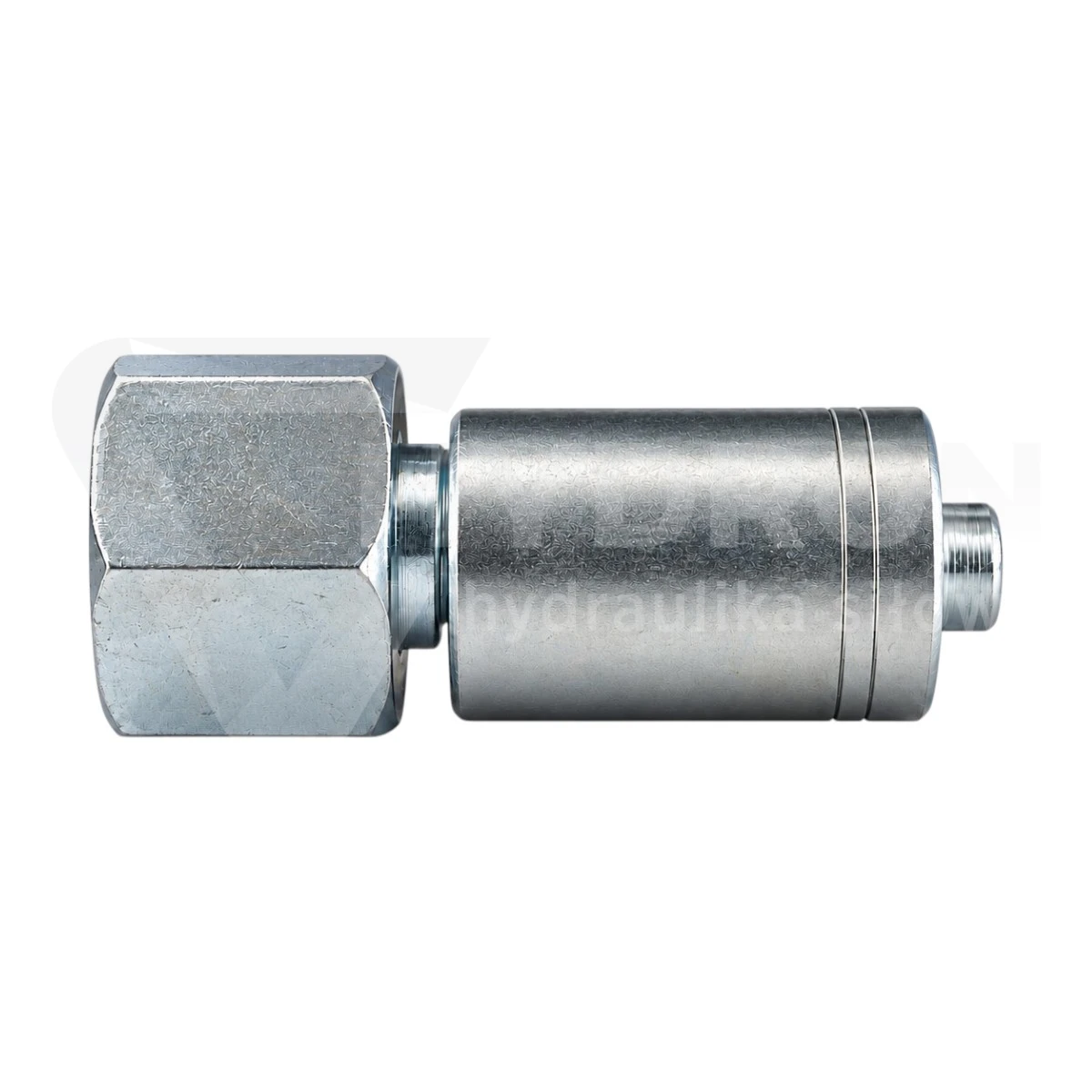

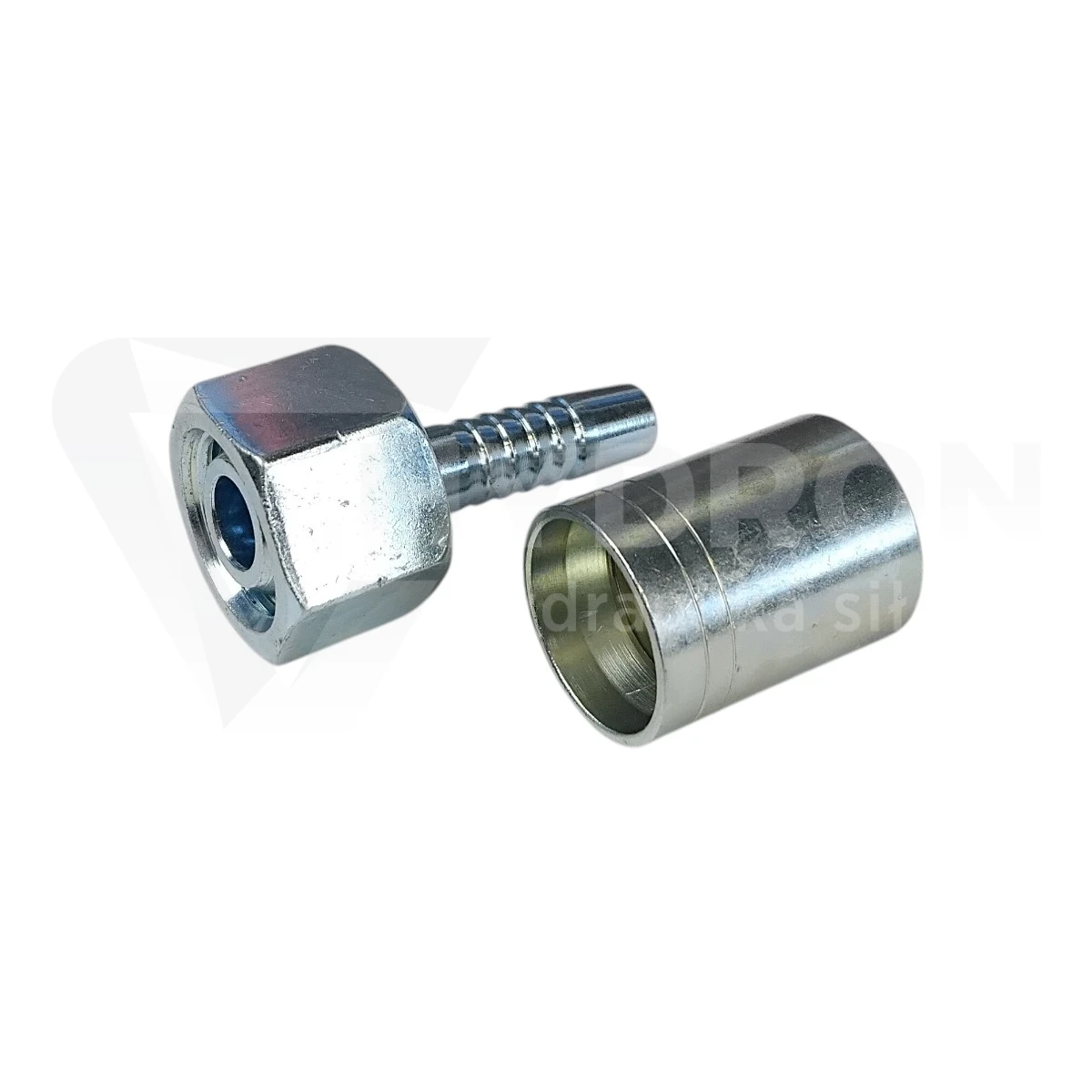

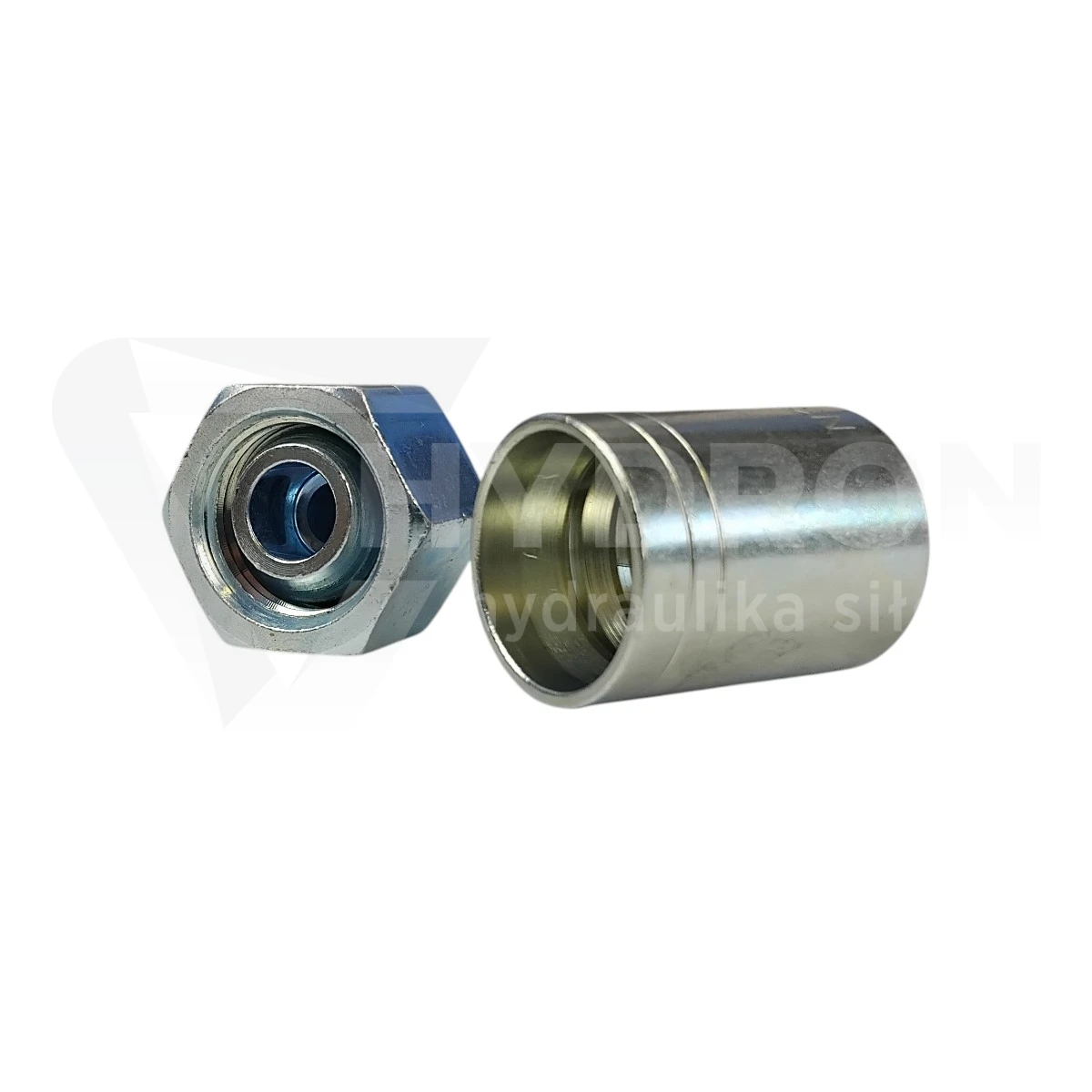

Zakucie DKR C11 DN20 3/4" BSP do węża 2SN

Zakucie DKR C11 DN20 3/4" BSP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN20. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 3/4" BSP oraz powierzchnię uszczelniającą współpracującą ze stożkiem 60°. Konstrukcja prosta sprawdza się tam, gdzie przewód może być prowadzony osiowo względem przyłącza.

Parametry techniczne zakucia DKR C11

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR,
oznaczenie grupy: C11,
rozmiar przewodu: DN20,
nominalny rozmiar przewodu: 3/4",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: G 3/4" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
konstrukcja: prosta,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

DKR C11 – prosta końcówka z gwintem BSP

Końcówka DKR C11 posiada obrotową nakrętkę z gwintem wewnętrznym BSP. Takie rozwiązanie umożliwia dokręcenie przewodu bez obracania całym wężem, co ułatwia montaż i ogranicza ryzyko jego skręcenia.

DN20 i gwint 3/4" BSP

DN20 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 3/4". Oznaczenie 3/4" BSP dotyczy natomiast gwintu po stronie przyłączeniowej.

W tym wariancie oba oznaczenia mają tę samą wartość nominalną, jednak opisują dwie różne części produktu. Przy doborze należy sprawdzić zarówno typ węża, jak i standard gwintu oraz sposób uszczelnienia.

Uszczelnienie na stożku 60°

W końcówkach DKR gwint odpowiada przede wszystkim za skręcenie i dociśnięcie elementów, natomiast szczelność połączenia uzyskiwana jest na współpracujących powierzchniach ze stożkiem 60°.

Dlatego samo dopasowanie gwintu G 3/4" BSP nie wystarcza do potwierdzenia pełnej zgodności. Element współpracujący powinien posiadać odpowiednią geometrię gniazda uszczelniającego.

Zakucie do węża hydraulicznego 2SN DN20

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 2SN w rozmiarze DN20. Tuleję oraz parametry zakuwania należy dobrać do konkretnego węża i zastosowanego systemu zaciskania.

Nie należy automatycznie stosować tulei ani ustawień zakuwarki przeznaczonych do 1SN, 2SC, 4SP lub innych konstrukcji przewodów tylko dlatego, że posiadają ten sam nominalny rozmiar DN20.

Kiedy wybrać końcówkę prostą?

Końcówka prosta jest odpowiednia wtedy, gdy przewód może wychodzić z przyłącza osiowo i zachować właściwy promień gięcia bez gwałtownej zmiany kierunku bezpośrednio za zakuciem.

Jeżeli przestrzeń montażowa jest ograniczona i przewód musi zmienić kierunek przy samym porcie, praktyczniejsza może być wersja DKR 45° lub DKR 90°.

Ciśnienie robocze gotowego przewodu

Dopuszczalnego ciśnienia kompletnego przewodu nie należy określać wyłącznie na podstawie samej końcówki. Ostateczna wartość zależy od parametrów węża 2SN, tulei, zakucia oraz poprawności wykonanego połączenia.

Najczęstsze błędy przy doborze

Najczęstsze pomyłki to dobór wyłącznie według rozmiaru 3/4", pominięcie standardu BSP, nieuwzględnienie stożka 60° oraz zastosowanie elementów zakuwanych przeznaczonych do innego typu węża niż 2SN.
