Zakucie DKR 25 1" / 2SN

Przejdź do sekcji Opinie

33,32 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 25 mm = DN25 ( 1")
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

Zakucie DKR C11 DN25 1" BSP do węża 2SN

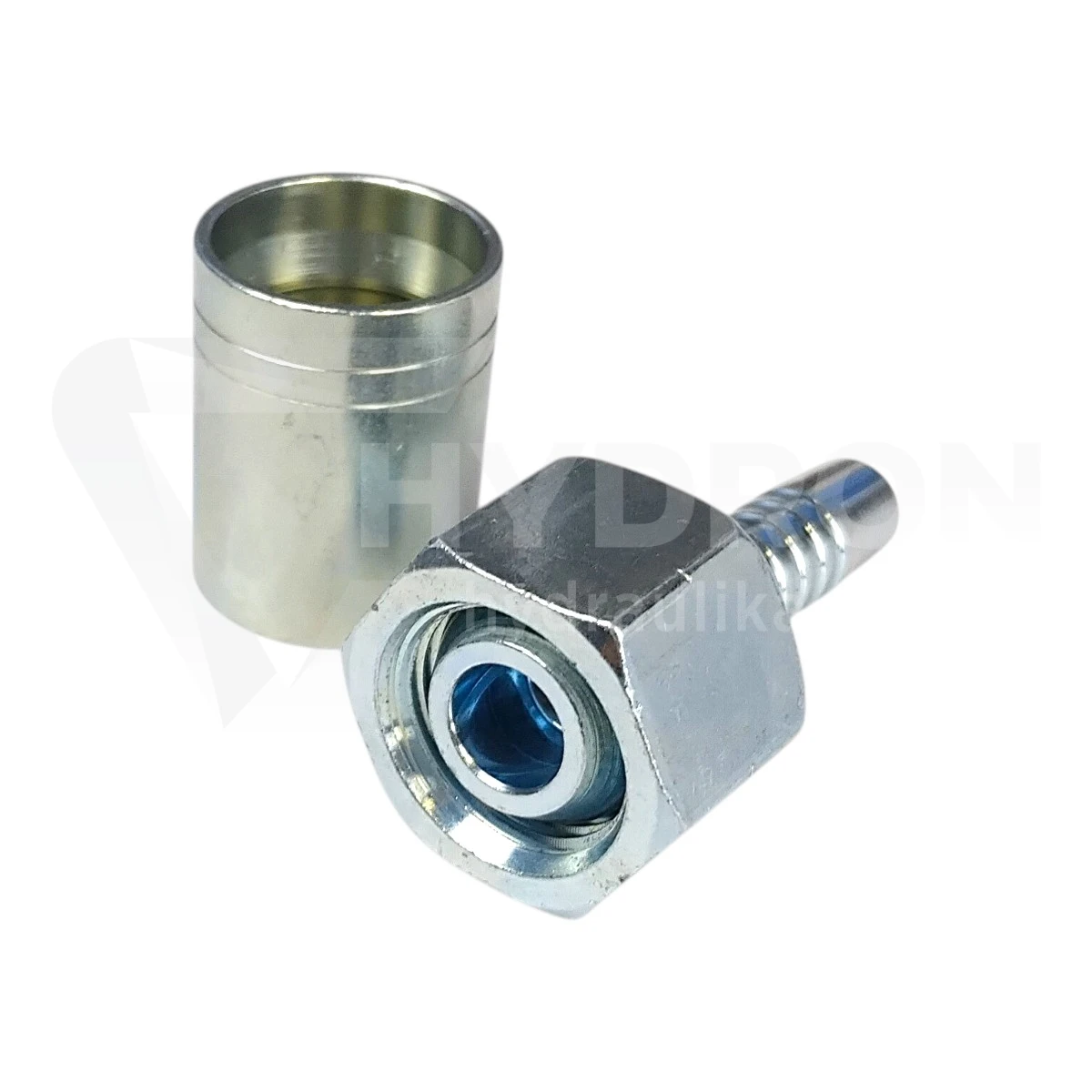

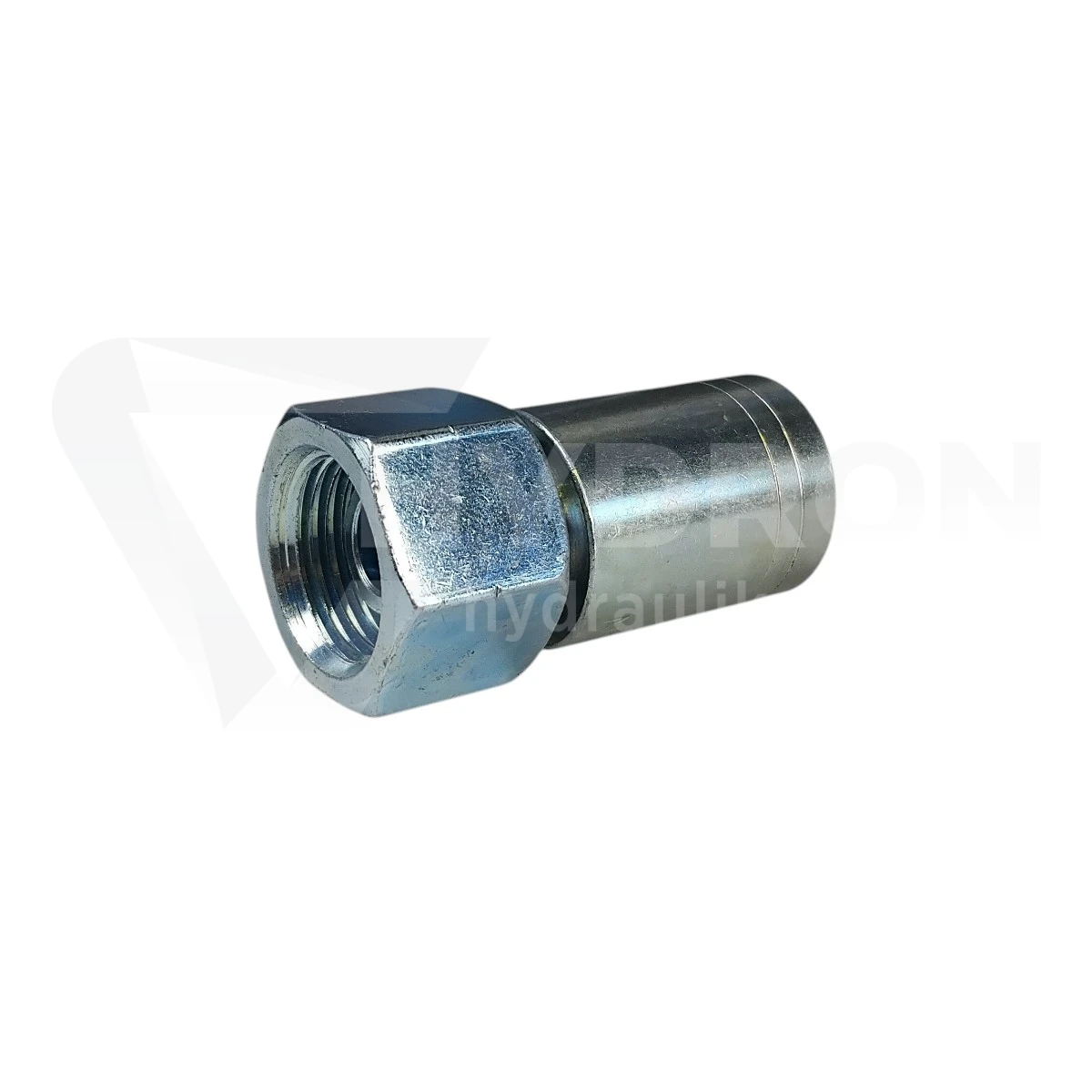

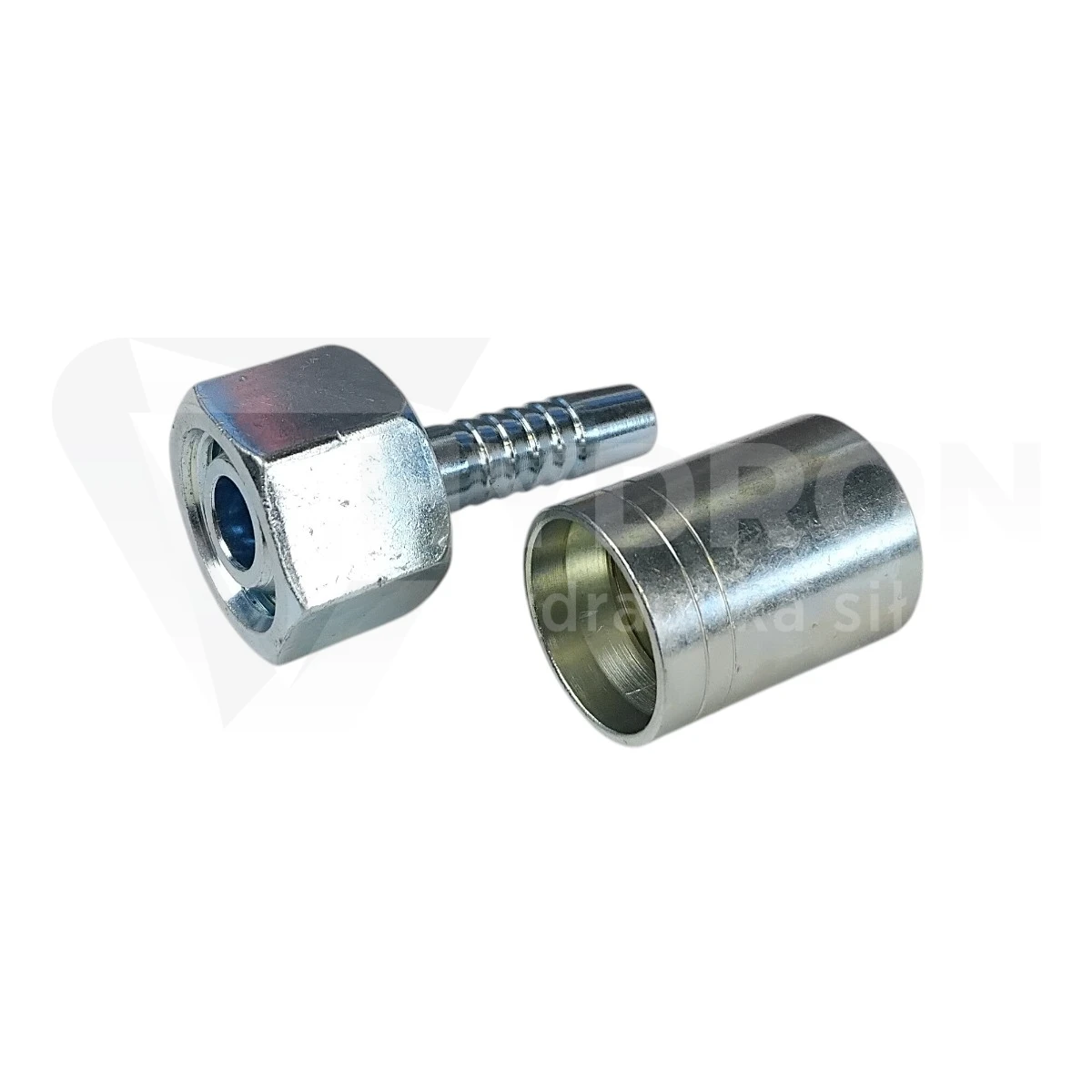

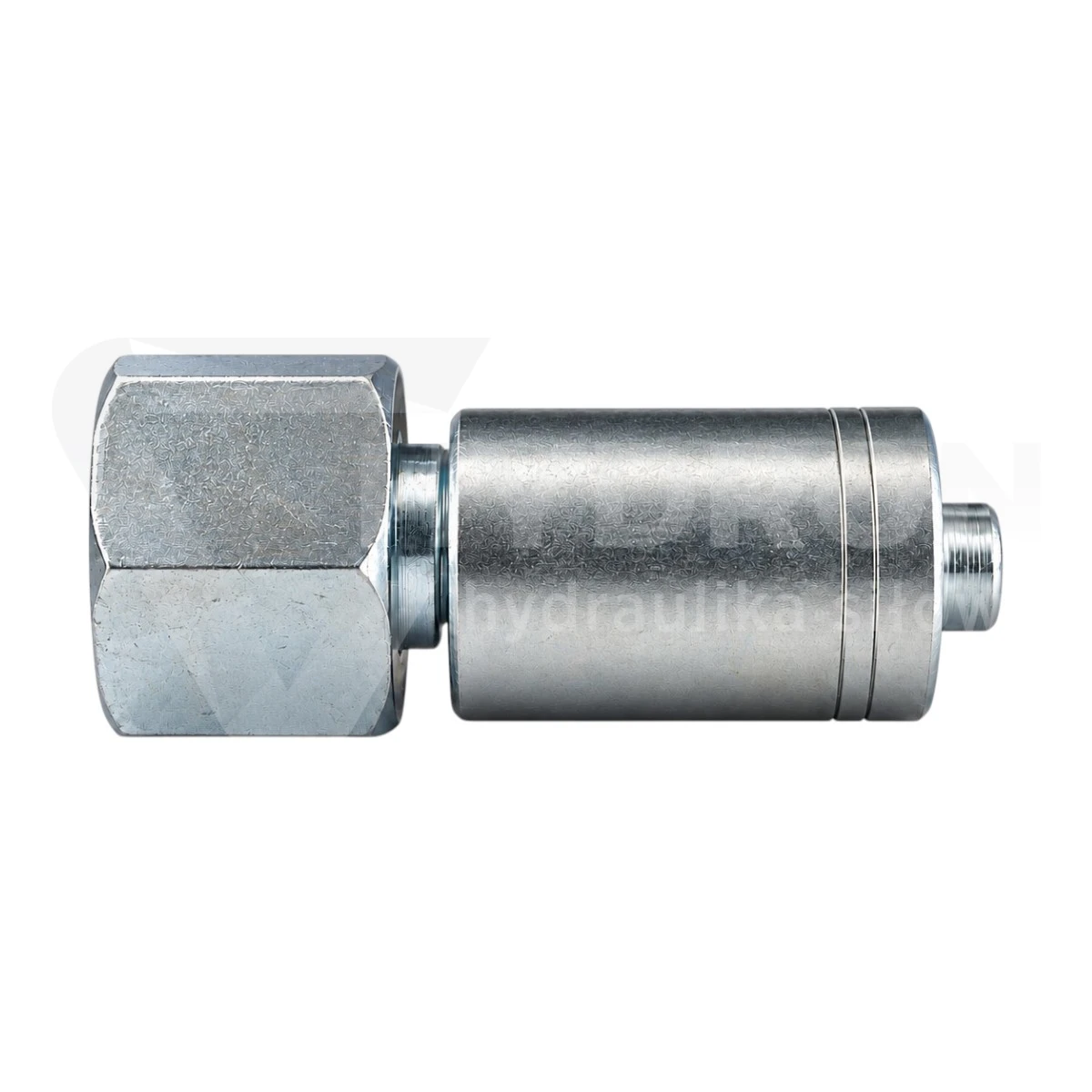

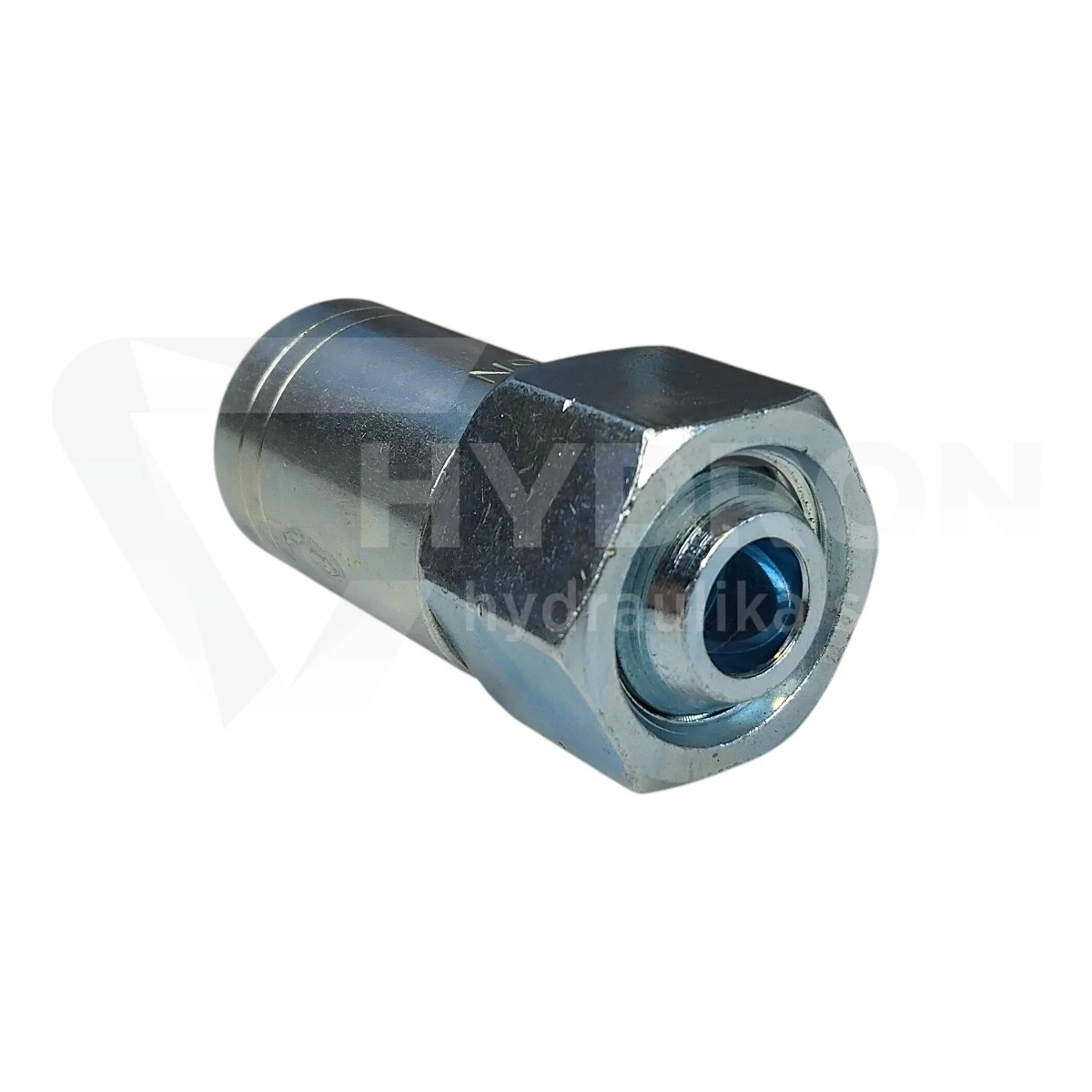

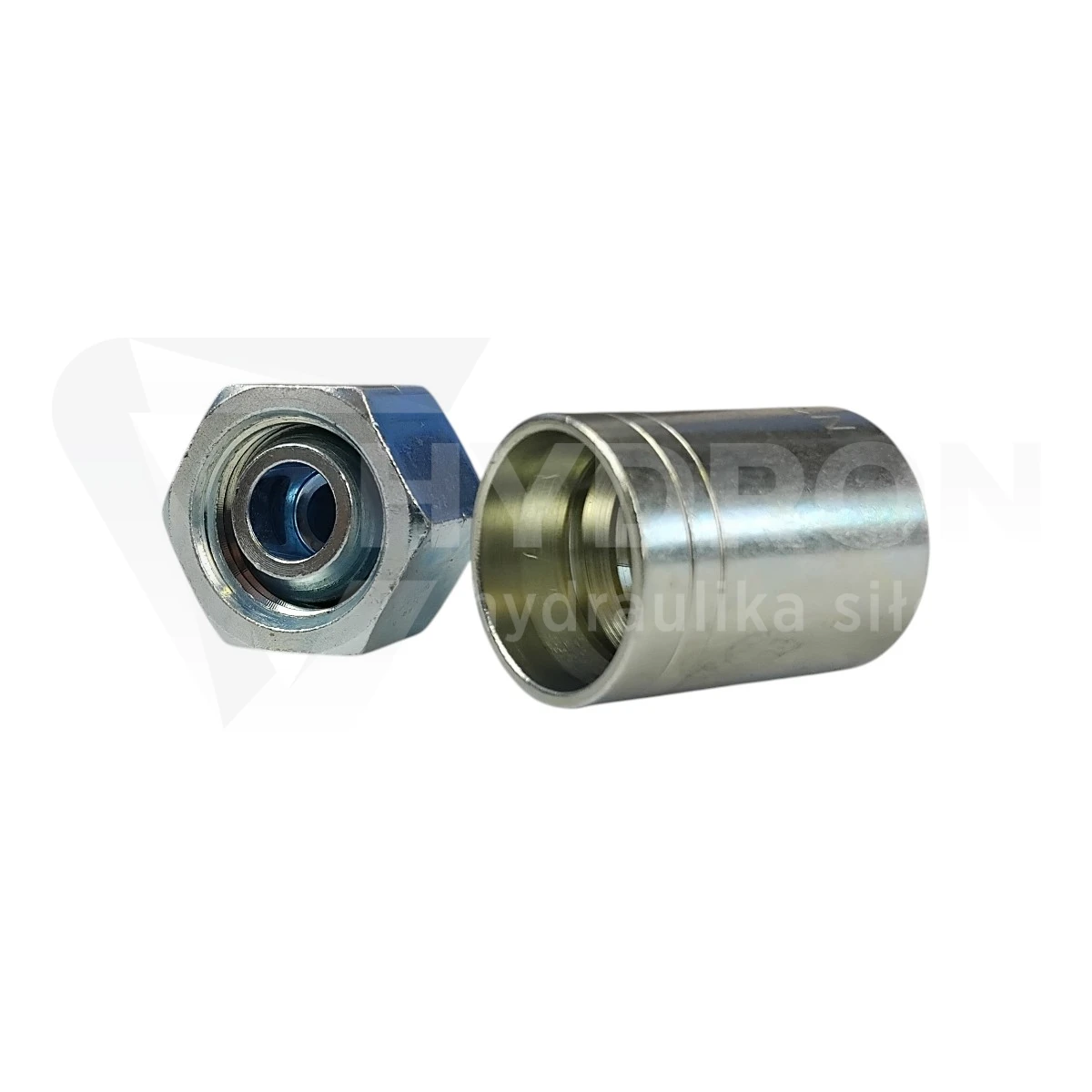

Zakucie DKR C11 DN25 1" BSP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN25. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 1" BSP oraz powierzchnię uszczelniającą współpracującą ze stożkiem 60°. Konstrukcja prosta sprawdza się w instalacjach, w których przewód może być prowadzony osiowo względem przyłącza.

Parametry techniczne zakucia DKR

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR,
oznaczenie grupy: C11,
rozmiar przewodu: DN25,
nominalny rozmiar przewodu: 1",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: G 1" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
konstrukcja: prosta,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

DKR C11 – prosta końcówka hydrauliczna

DKR C11 to końcówka z obrotową nakrętką i gwintem wewnętrznym BSP. Jej prosta geometria pozwala prowadzić przewód bez zmiany kierunku bezpośrednio przy przyłączu, co ułatwia montaż w instalacjach z odpowiednią ilością miejsca.

Obrotowa nakrętka pozwala dokręcić przyłącze bez obracania całym wężem, co pomaga ograniczyć jego skręcanie podczas montażu.

DN25 i gwint 1" BSP

DN25 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 1". Oznaczenie 1" BSP dotyczy natomiast gwintu przyłączeniowego. W tym wariancie oba rozmiary nominalnie są takie same, ale odnoszą się do dwóch różnych części produktu.

Przy doborze nie należy kierować się wyłącznie oznaczeniem 1". Trzeba sprawdzić również typ węża, standard BSP i sposób uszczelnienia.

Uszczelnienie na stożku 60°

W końcówkach DKR gwint odpowiada głównie za skręcenie i dociśnięcie elementów. Szczelność połączenia uzyskiwana jest na współpracujących powierzchniach ze stożkiem 60°.

Dlatego samo dopasowanie gwintu G 1" BSP nie wystarcza do potwierdzenia pełnej kompatybilności. Element współpracujący powinien posiadać odpowiednią geometrię gniazda.

Zakucie do węża 2SN DN25

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 2SN w rozmiarze DN25. Tuleję oraz parametry zaciskania należy dobrać do konkretnego węża i zastosowanego systemu zakuwania.

Nie należy automatycznie stosować tulei lub parametrów przeznaczonych do 1SN, 4SP, 4SH albo innych konstrukcji przewodów tylko dlatego, że mają ten sam rozmiar DN25.

Ciśnienie gotowego przewodu

Dopuszczalnego ciśnienia kompletnego przewodu nie należy określać wyłącznie na podstawie samej końcówki. Ostateczna wartość zależy od parametrów węża 2SN, tulei, końcówki oraz poprawności wykonanego zakucia.

Kiedy wybrać wersję prostą?

Końcówka prosta jest odpowiednia wtedy, gdy za przyłączem znajduje się wystarczająco dużo miejsca, aby wąż zachował prawidłowy promień gięcia. Jeżeli przewód musi zmienić kierunek bezpośrednio przy porcie, lepszym rozwiązaniem może być wariant DKR 45° lub 90°.

Najczęstsze błędy przy doborze

Najczęstsze błędy to pomylenie rozmiaru przewodu z rozmiarem gwintu, zastosowanie innego standardu niż BSP, nieuwzględnienie stożka 60° oraz dobór niewłaściwego systemu zakuwania do węża 2SN.
