Zakucie DKR 32 1.1/2" / SN

Przejdź do sekcji Opinie

90,36 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 32 mm = DN32 ( 1.1/4")
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1.1/2" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

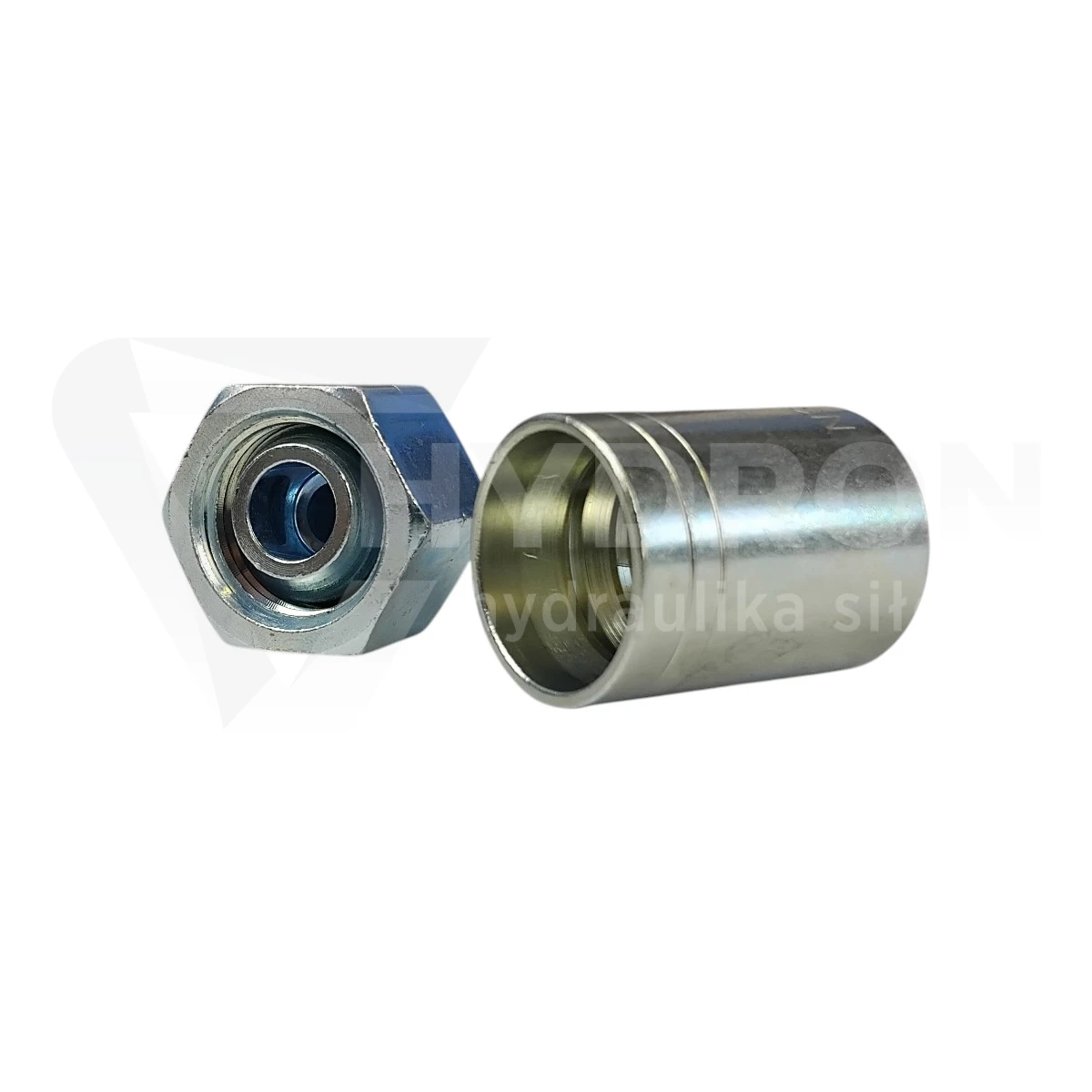

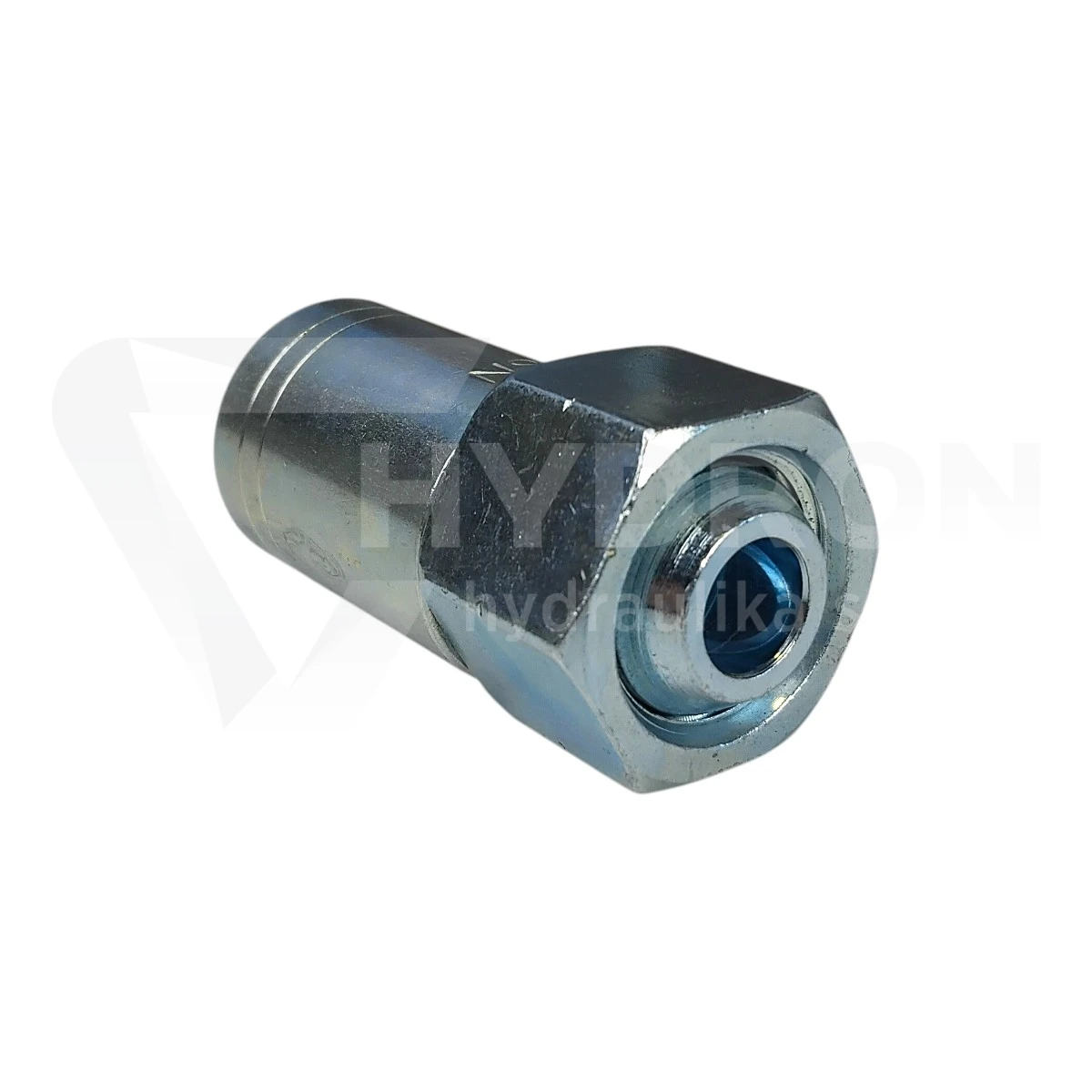

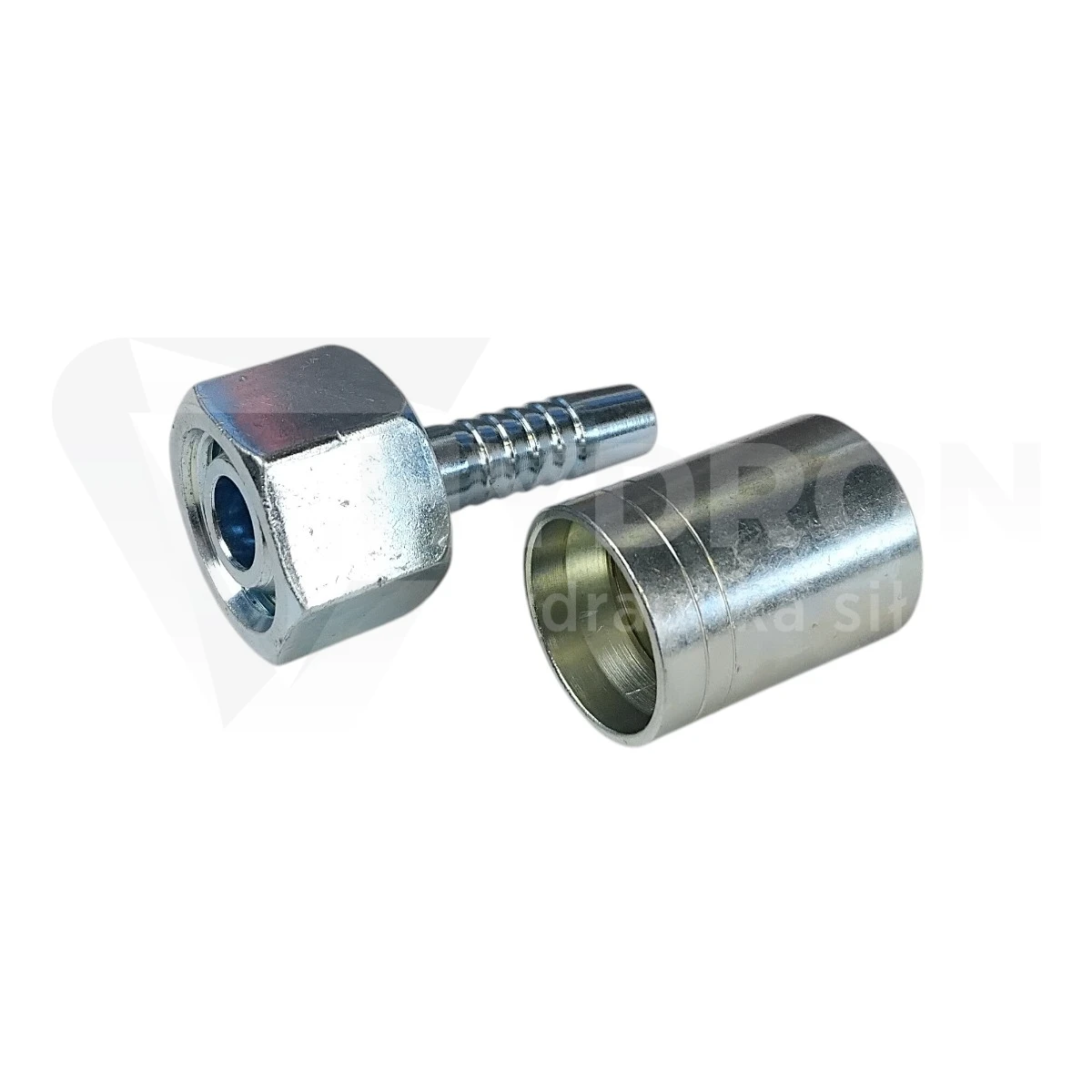

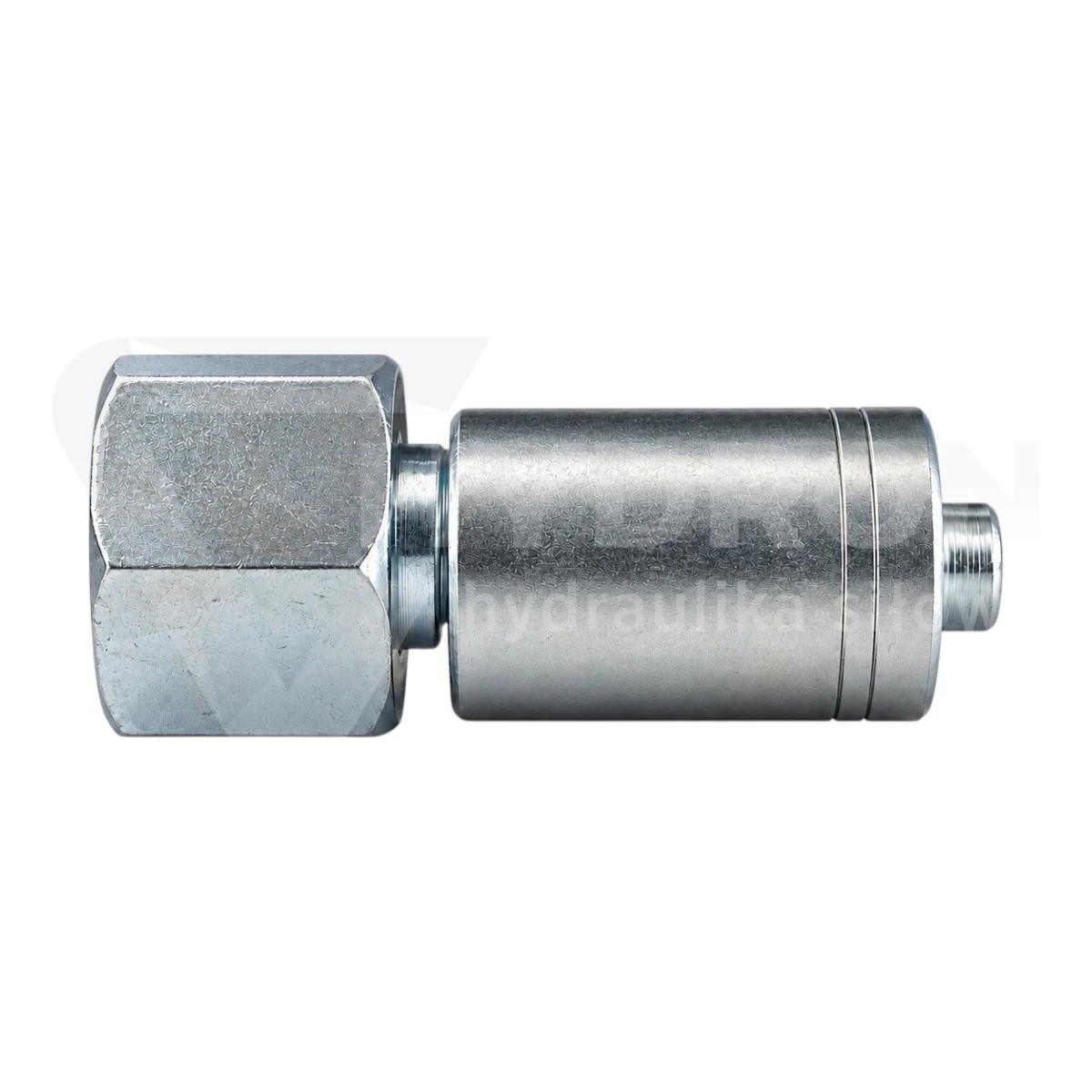

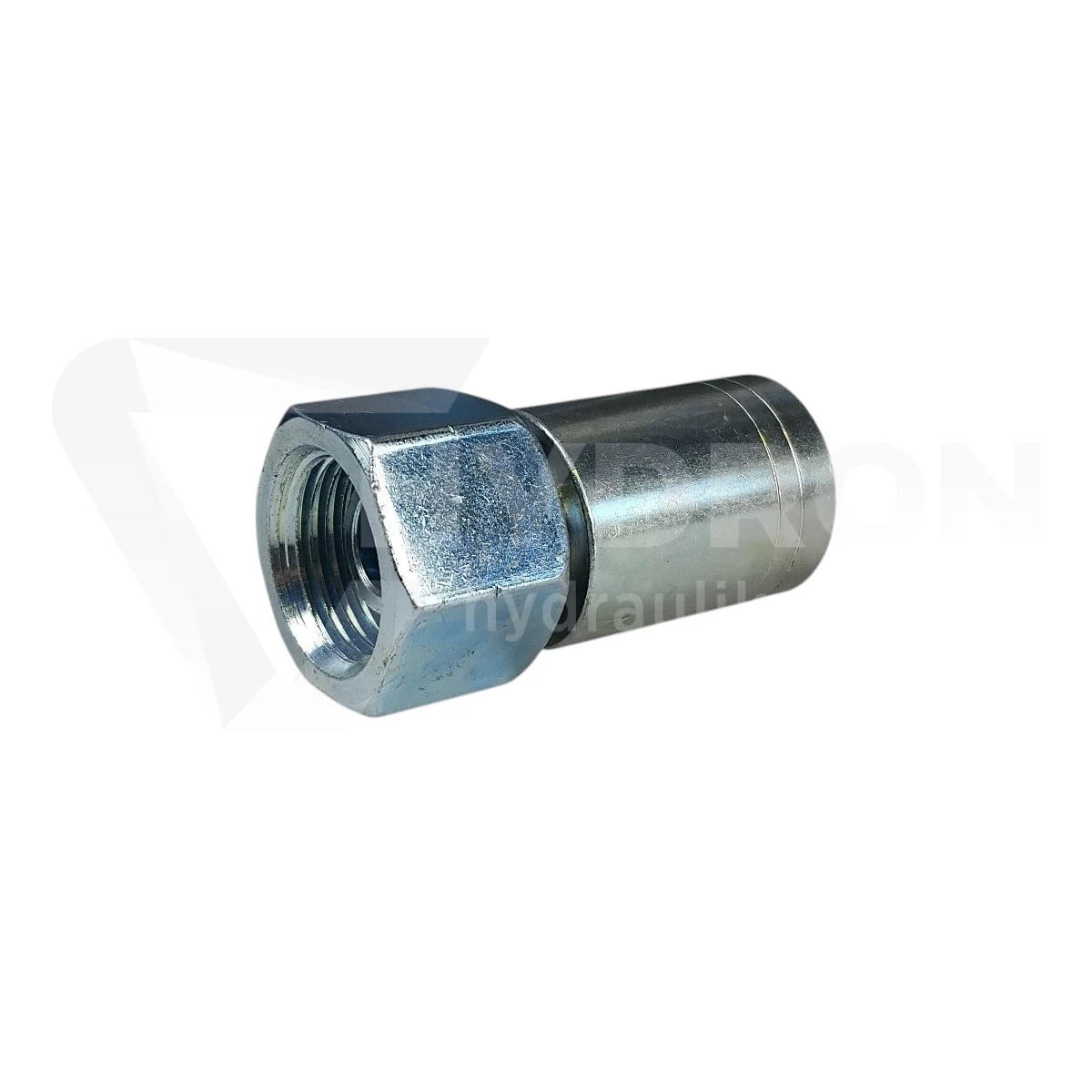

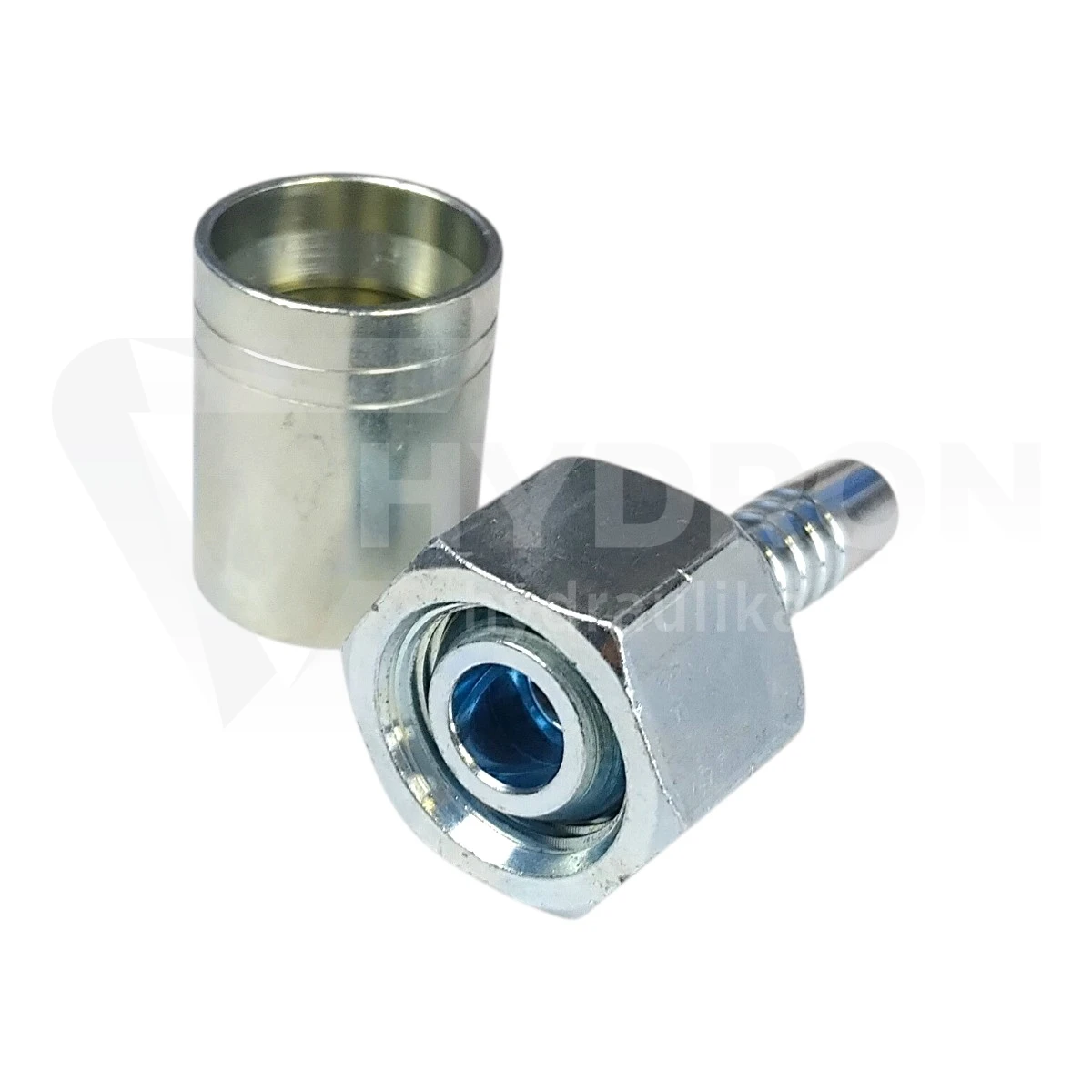

Zakucie DKR C11 DN32 1 1/2" BSP SN

Zakucie DKR C11 DN32 1 1/2" BSP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów w rozmiarze DN32. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 1 1/2" BSP oraz powierzchnię uszczelniającą współpracującą ze stożkiem 60°. Oznaczenie SN pozostawiam zgodnie z nazwą produktu, bez rozszerzania go do konkretnej konstrukcji węża.

Parametry techniczne zakucia DKR

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR,
oznaczenie grupy: C11,
rozmiar przewodu: DN32,
nominalny rozmiar przewodu: 1 1/4",
oznaczenie wersji przewodowej: SN,
gwint przyłączeniowy: G 1 1/2" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
konstrukcja: prosta,
materiał bazowej końcówki: stal automatowa,
zabezpieczenie powierzchni bazowej końcówki: ocynk,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

DKR C11 – prosta końcówka z obrotową nakrętką

Końcówka DKR C11 posiada gwint wewnętrzny BSP i obrotową nakrętkę. Takie rozwiązanie umożliwia dokręcenie gotowego przewodu bez obracania całym wężem, co ułatwia montaż i ogranicza ryzyko jego skręcania.

DN32 i gwint 1 1/2" BSP

DN32 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 1 1/4". Oznaczenie 1 1/2" BSP dotyczy natomiast gwintu po stronie przyłączeniowej.

To dwa różne parametry. W tym wariancie przewód DN32 współpracuje z przyłączem G 1 1/2" BSP, dlatego nie należy dobierać końcówki wyłącznie na podstawie średnicy gwintu.

Uszczelnienie na stożku 60°

W końcówkach DKR gwint służy przede wszystkim do skręcenia i dociśnięcia elementów. Szczelność uzyskiwana jest na współpracujących powierzchniach ze stożkiem 60°.

Dlatego samo dopasowanie gwintu G 1 1/2" BSP nie wystarcza do potwierdzenia pełnej kompatybilności. Element współpracujący powinien posiadać odpowiednią geometrię powierzchni uszczelniającej.

Oznaczenie SN – nie należy go interpretować automatycznie

W nazwie tego produktu występuje oznaczenie SN bez doprecyzowania 1SN lub 2SN. Z tego powodu nie należy automatycznie przypisywać końcówki do konkretnej konstrukcji węża wyłącznie na podstawie skrótu.

Przed zakuwaniem należy sprawdzić dokładny typ węża, właściwą tuleję oraz parametry zaciskania dla konkretnej kombinacji elementów.

Kiedy wybrać końcówkę prostą?

Końcówka prosta jest właściwym wyborem wtedy, gdy przewód może wychodzić z przyłącza osiowo i zachować odpowiedni promień gięcia. Jeśli przestrzeń montażowa jest ograniczona i przewód musi zmienić kierunek tuż przy porcie, lepszym rozwiązaniem może być wariant DKR 45° lub DKR 90°.

Ciśnienie gotowego przewodu

Dopuszczalnego ciśnienia kompletnego przewodu nie należy określać wyłącznie na podstawie samej końcówki. Ostateczna wartość zależy od zastosowanego węża, tulei, zakucia i prawidłowo wykonanego połączenia.

Najczęstsze błędy przy doborze

Najczęstsze pomyłki to utożsamianie DN32 z gwintem 1 1/2", pominięcie standardu BSP, nieuwzględnienie stożka 60° oraz automatyczne rozwijanie oznaczenia SN do 1SN lub 2SN bez sprawdzenia właściwego systemu przewodowego.
