Złączka prosta BB M30X2 20S

Przejdź do sekcji Opinie

16,24 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

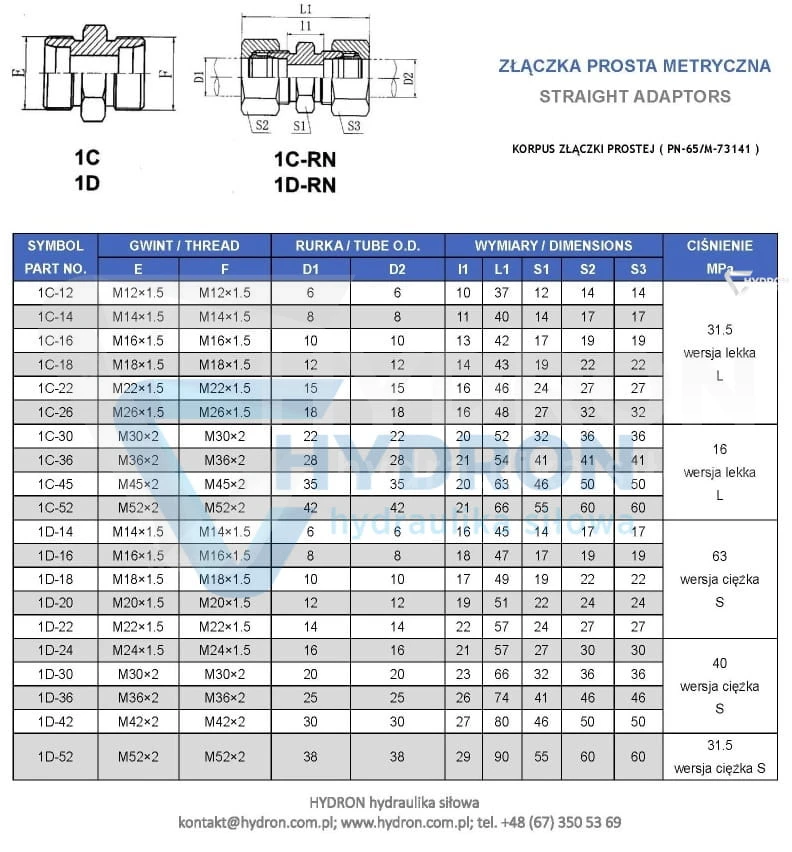

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M30x2
Rozmiar gwintu 1 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Rozmiar gwintu 2 M30X2
Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 400 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN98-20S
Oznaczenie wg VITILLO AME20S.1
Oznaczenie wg CAST 103520.1
Oznaczenie wg PARKER ERMETO XG 20-S | G20S
Oznaczenie alternatywne 1D-30

Opis

Złączka prosta BB M30x2 20S – nypel hydrauliczny metryczny 24°, 400 bar

Złączka prosta BB M30x2 20S to dwustronny łącznik hydrauliczny wyposażony w dwa jednakowe gwinty zewnętrzne metryczne M30x2 oraz stożkowe powierzchnie zaciskowe o kącie 24°. Przeznaczona jest do łączenia przewodów rurowych o średnicy zewnętrznej 20 mm w systemie połączeń serii ciężkiej S. Ciśnienie nominalne 400 bar pozwala na zastosowanie korpusu w wymagających układach hydrauliki siłowej maszyn rolniczych, budowlanych, leśnych i urządzeń przemysłowych.

Znormalizowana konstrukcja według DIN 2353 oraz PN-65/M-73141 umożliwia wykonanie szczelnego połączenia przy użyciu odpowiednio dopasowanych nakrętek i pierścieni zaciskowych. Produkt określany jest również jako nypel metryczny M30x2 20S, łącznik prosty BB lub korpus złącza hydraulicznego typu TN98.

Parametry techniczne

Rodzaj: złączka prosta BB, korpus złącza dwustronnego.
Typ konstrukcyjny: złącze proste – Straight metric union.
Rozmiar przyłącza: 20S – seria ciężka.
Gwint zewnętrzny strony 1: M30x2.
Gwint zewnętrzny strony 2: M30x2.
Średnica zewnętrzna współpracującej rury: 20 mm.
Średnica nominalna gwintu: 30 mm.
Skok gwintu: 2 mm.
Kąt stożka zaciskowego: 24°.
Ciśnienie nominalne: 400 bar.
Średnica zewnętrzna gwintu: 29,6–29,9 mm.
Średnica wewnętrzna gwintu według zestawienia: 27,4–27,8 mm.
Wersja: ciężka (S).
Rodzaj gwintów: metryczne zewnętrzne.
Medium robocze: olej hydrauliczny.
Normy wykonania: PN-65/M-73141, DIN 2353.

Oznaczenia katalogowe i odpowiedniki

Symbol produktu: 1D-30.
Parker Ermeto: XG 20-S, G20S.
Rastelli Raccordi: TN98-20S.
CAST: 103520.1.
Vitillo: AME20S.1.
Typ konstrukcyjny: TN98 – złącze proste.
System Ermeto: G – złączka prosta ze stożkiem 24°.

Zastosowanie złączki hydraulicznej BB 20S

Złączka hydrauliczna M30x2 20S służy do wykonywania prostych połączeń pomiędzy dwoma przewodami rurowymi lub elementami instalacji wyposażonymi w kompatybilne przyłącza zaciskowe 24° serii ciężkiej. Umożliwia łączenie rur hydraulicznych o średnicy zewnętrznej 20 mm, zapewniając odpowiednią geometrię współpracy z nakrętkami i pierścieniami zaciskowymi.

Produkt znajduje zastosowanie w hydraulice ciągników rolniczych, kombajnów, ładowaczy, maszyn sadowniczych i leśnych, sprzętu budowlanego oraz urządzeń przemysłowych. Może być stosowany podczas budowy nowych instalacji, modernizacji układów rurowych i napraw maszyn wykorzystujących olej hydrauliczny.

Seria ciężka 20S i ciśnienie nominalne 400 bar

Oznaczenie 20S wskazuje przyłącze serii ciężkiej S, przeznaczone do współpracy z rurą hydrauliczną o średnicy zewnętrznej 20 mm. Elementy tej serii znajdują zastosowanie w instalacjach wymagających odpowiedniej wytrzymałości mechanicznej i odporności na wysokie ciśnienie robocze.

Ciśnienie nominalne złączki wynosi 400 bar. Przy projektowaniu lub naprawie układu należy jednak uwzględnić parametry wszystkich zastosowanych elementów, w szczególności rur, nakrętek i pierścieni zaciskowych. Dopuszczalne ciśnienie całego połączenia nie może przekraczać wartości określonej dla jego najsłabszego komponentu.

Budowa i sposób uszczelnienia stożka 24°

Korpus złączki posiada dwa gwinty zewnętrzne M30x2 oraz stożkowe gniazda przyłączeniowe o kącie 24°. Taka konstrukcja odpowiada metrycznemu systemowi połączeń zaciskowych serii ciężkiej według DIN 2353. Podczas montażu pierścień zaciskowy współpracuje z rurą oraz powierzchnią stożkową korpusu, zapewniając szczelność prawidłowo wykonanego połączenia.

Do montażu należy stosować odpowiednio dobrane nakrętki i pierścienie zaciskowe 20S. Właściwy dobór wszystkich elementów jest istotny dla zachowania szczelności i wytrzymałości połączenia, szczególnie w instalacjach pracujących pod wysokim ciśnieniem.

Złączka M30x2 20S a 22L – różnice

Gwint M30x2 występuje zarówno w przyłączach 20S serii ciężkiej, jak i 22L serii lekkiej. Pomimo jednakowej średnicy i skoku gwintu są to dwa różne systemy przyłączeniowe, przeznaczone do rur o innych średnicach zewnętrznych i wyposażone w odpowiednio dopasowane elementy zaciskowe.

Złączka 20S przeznaczona jest do rury o średnicy 20 mm, natomiast 22L do rury 22 mm. Nie należy traktować ich jako zamienników wyłącznie na podstawie gwintu M30x2. Przy zakupie konieczne jest sprawdzenie oznaczenia serii oraz kompatybilności nakrętek i pierścieni zaciskowych.

Produkt określany jest również jako nypel metryczny M30x2, złączka hydrauliczna 20S, łącznik prosty BB M30x2, złączka zaciskowa 24°, korpus złącza TN98 oraz złączka hydrauliczna serii ciężkiej S.

Uwaga: Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii, przy zachowaniu deklarowanych parametrów technicznych i przyłączeniowych.

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka prosta BB 20S?

Złączka posiada dwa jednakowe gwinty zewnętrzne metryczne M30x2 o średnicy nominalnej 30 mm i skoku 2 mm.

Co oznacza oznaczenie 20S?

Oznaczenie 20S określa przyłącze serii ciężkiej S, przeznaczone do współpracy z rurą o średnicy zewnętrznej 20 mm.

Jakie jest ciśnienie nominalne złączki M30x2 20S?

Ciśnienie nominalne według specyfikacji wynosi 400 bar. Dopuszczalne ciśnienie kompletnego połączenia zależy również od parametrów zastosowanych rur i elementów zaciskowych.

Jaki kąt stożka posiada złączka BB M30x2?

Obie strony korpusu wyposażone są w stożkowe gniazda przyłączeniowe o kącie 24°.

Czy złączka M30x2 20S pasuje do przyłącza 22L?

Nie należy stosować ich zamiennie. Pomimo identycznego gwintu M30x2 przyłącza 20S i 22L należą do różnych serii, współpracują z rurami o różnych średnicach i wymagają odpowiednich elementów zaciskowych.

Jakie są oznaczenia katalogowe złączki?

Symbol 1D-30, Parker Ermeto XG 20-S / G20S, Rastelli Raccordi TN98-20S, CAST 103520.1 oraz Vitillo AME20S.1.

Do czego stosuje się złączkę prostą BB 20S?

Do łączenia kompatybilnych przewodów rurowych i elementów instalacji hydraulicznych serii ciężkiej 20S w maszynach rolniczych, budowlanych, leśnych i urządzeniach przemysłowych.
