Złączka grodziowa M30X2 20S

Przejdź do sekcji Opinie

37,82 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M30x2
Rozmiar gwintu 1 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Rozmiar gwintu 2 M30X2
Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 400 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI Tn102-20S
Oznaczenie wg VITILLO APPME20S.1
Oznaczenie wg CAST 103620.1
Oznaczenie wg PARKER ERMETO SV20SOMD
Oznaczenie alternatywne 6D-30

Opis

Złączka grodziowa M30x2 20S

Złączka grodziowa M30x2 20S to metryczne złącze proste do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, ramę lub płytę montażową. Po obu stronach zastosowano gwint M30x2 w serii 20S, dlatego produkt nie redukuje średnicy i nie zmienia standardu połączenia. Złączka wykonana jest ze stali automatowej, zabezpieczona ocynkiem w pasywacji białej i przeznaczona do pracy przy ciśnieniu do 400 bar.

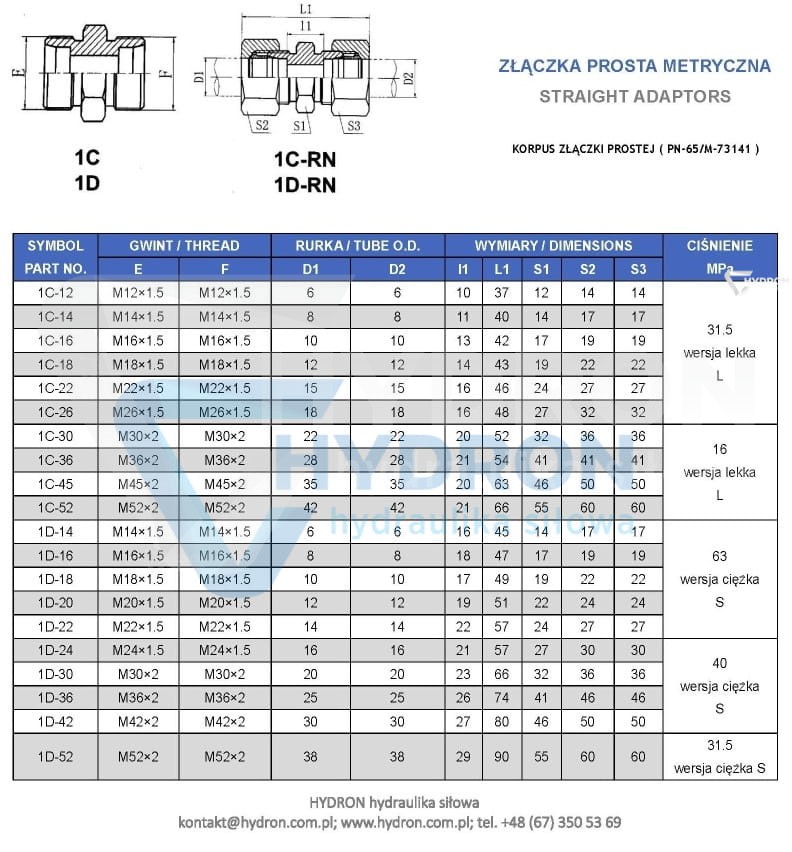

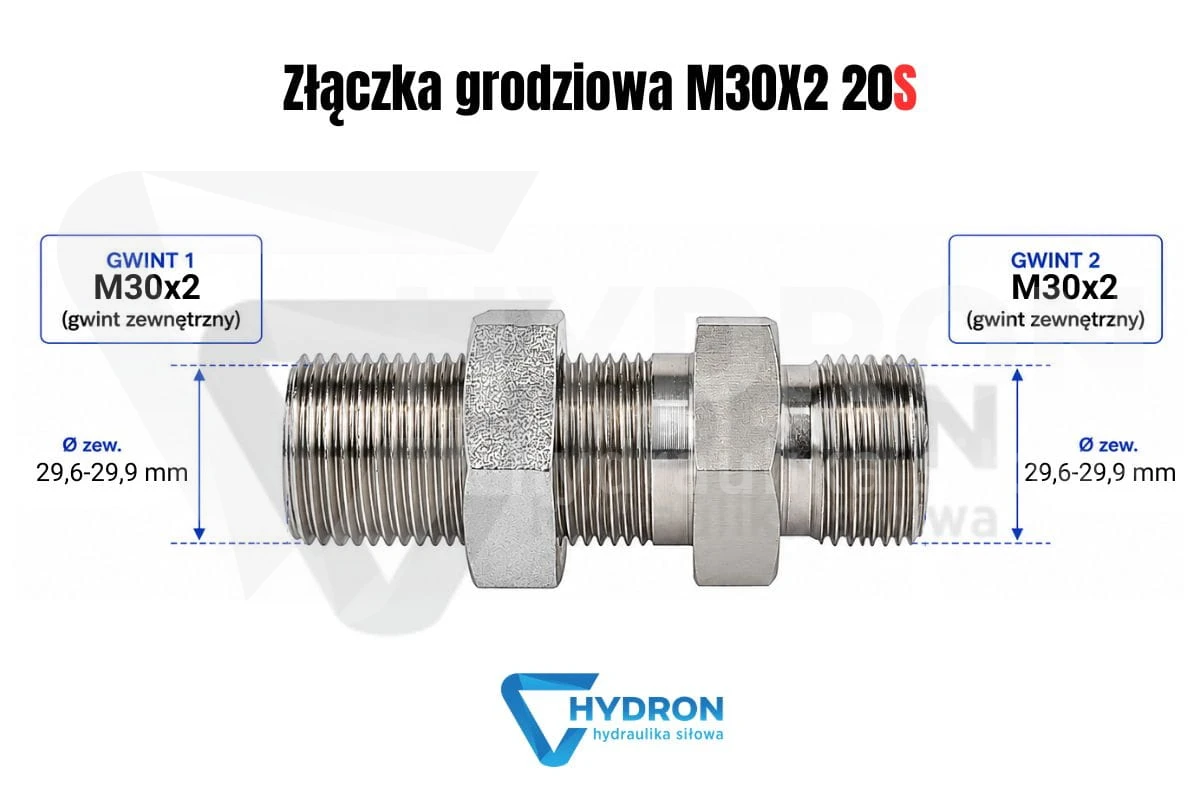

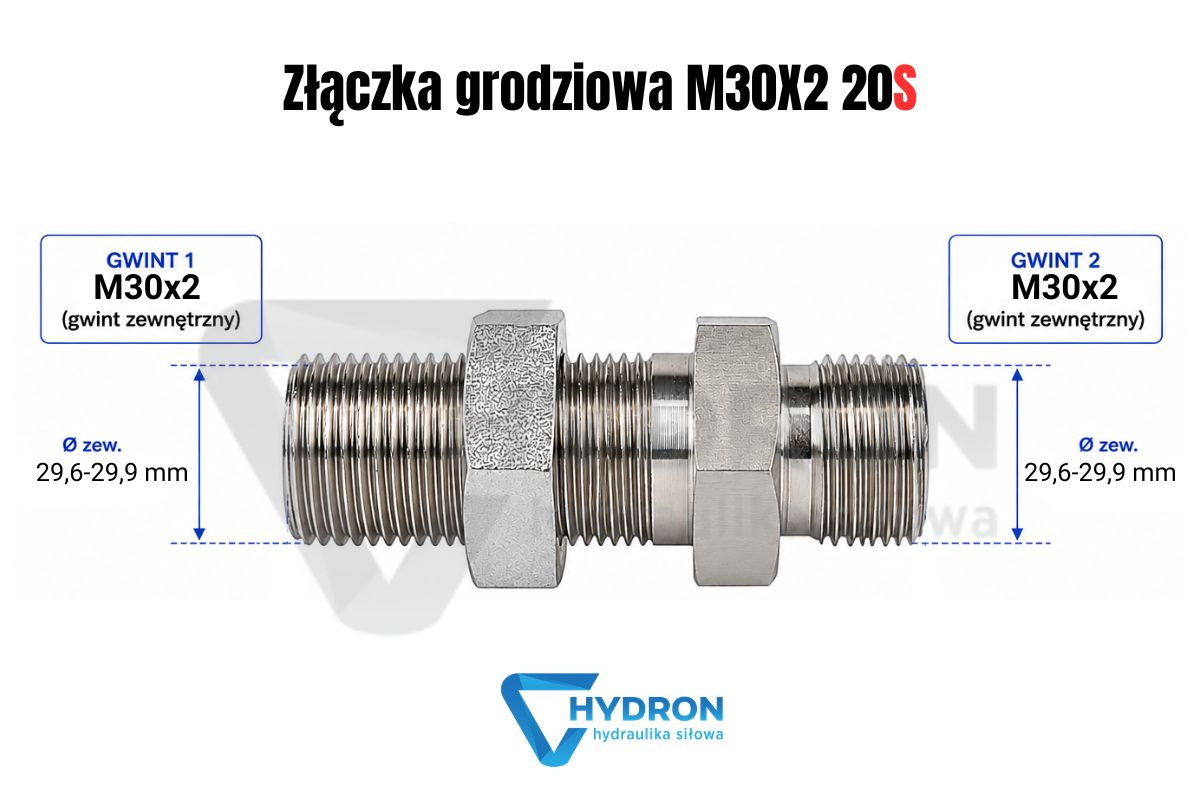

Złączka grodziowa M30-2 20S schemat gwintow

Parametry techniczne

Produkt: złączka grodziowa M30x2 20S
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa, przejście przez panel
Standard połączenia: metryczne DIN 2353 / PN-EN ISO 8434-1
Seria: 20S
Rozmiar gwintu 1: M30x2
Wymiar gwintu 1: 29,6-29,9 mm zewnętrznie / 27,4-27,8 mm wewnętrznie
Rozmiar gwintu 2: M30x2
Wymiar gwintu 2: 29,6-29,9 mm zewnętrznie / 27,4-27,8 mm wewnętrznie
Gwint większy: brak różnicy, obie strony M30x2
Gwint mniejszy: brak różnicy, obie strony M30x2
Długość całkowita: 72 mm
Ciśnienie pracy: 400 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Rastelli-Raccordi: TN102-20S
Oznaczenie wg Vitillo: APPME20S.1
Oznaczenie wg CAST: 103620.1
Oznaczenie wg Parker Ermeto: SV20SOMD
Oznaczenie alternatywne: 6D-30
Kod produktu: ZN-141-1 M30/M30 S
Kod kreskowy EAN: 2000010035472

Złączka grodziowa M30x2 20S do przejścia przez panel

Złączka grodziowa M30x2 20S jest stosowana tam, gdzie instalacja hydrauliczna musi zostać przeprowadzona przez przegrodę i zamocowana w stałym punkcie. Korpus grodziowy porządkuje połączenie po obu stronach panelu, zmniejsza ryzyko pracy przewodu na krawędzi otworu i ułatwia późniejszy serwis. Inne warianty tego typu można porównać w kategorii złączki grodziowe metryczne.

Gwint M30x2 po obu stronach, bez redukcji średnicy

Produkt ma gwint M30x2 z jednej i drugiej strony. Oznacza to, że nie jest adapterem redukcyjnym, tylko prostym przejściem grodziowym w tym samym rozmiarze i tej samej serii. Przy doborze trzeba sprawdzić nie tylko średnicę gwintu, ale również serię 20S. W metrycznej hydraulice siłowej podobny gwint nie zawsze oznacza zgodność całego połączenia, ponieważ znaczenie ma także geometria elementów skręcanych po obu stronach złączki.

Seria 20S, kiedy ma znaczenie przy doborze

Oznaczenie 20S wskazuje serię ciężką. To ważne przy doborze końcówek, nakrętek, pierścieni i pozostałych elementów skręcanych ze złączką. Jeżeli użytkownik zamówi element tylko po gwincie M30x2, bez potwierdzenia serii 20S, może otrzymać część podobną wymiarowo, ale niezgodną z instalacją. Skutkiem bywa problem z dokręceniem, brak szczelności, uszkodzenie powierzchni styku lub konieczność ponownego demontażu.

Kiedy wybrać grodziówkę M30x2 20S zamiast zwykłego adaptera

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa M30x2 20S ma sens wtedy, gdy punkt przyłączeniowy ma zostać osadzony w panelu, ramie maszyny, wsporniku lub zabudowie hydraulicznej. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ grodziówka pełni inną funkcję montażową.

Ciśnienie pracy 400 bar i kontrola całej instalacji

Ciśnienie pracy tej złączki wynosi 400 bar. W praktyce trzeba jednak ocenić cały odcinek instalacji, ponieważ ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór, rurka albo element zamontowany po drugiej stronie grodzi. Jeżeli układ wcześniej przeciekał, warto sprawdzić nie tylko samą złączkę, ale również zgodność serii 20S, stan elementów skręcanych i rzeczywiste ciśnienie robocze. Do diagnostyki przydatne są manometry hydrauliczne.

Montaż złączki grodziowej M30x2 20S

Złączka powinna być osadzona prosto w otworze montażowym, bez przekoszenia i bez wymuszania położenia przez przewód. Przy rozmiarze M30x2 przewód lub rura mogą przenosić wyraźne siły na punkt grodziowy, dlatego odcinek po obu stronach panelu nie powinien być naprężony. Przy wykonywaniu nowej instalacji warto zamówić przewody hydrauliczne na wymiar, dobrane do rzeczywistej długości, promienia gięcia i ustawienia końcówek.

Typowy błąd przy wymianie złączki M30x2

Częsty błąd polega na pomiarze samego gwintu i pominięciu oznaczenia serii. Użytkownik widzi M30x2, dobiera podobną złączkę, ale nie sprawdza, czy układ pracuje w serii 20S. Drugi problem to montaż grodziówki bez dodatkowego podparcia przewodu. Jeżeli cięższy przewód pracuje na złączce, połączenie może poluzować się dopiero po kilku cyklach pracy maszyny. W miejscach narażonych na tarcie warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje samo przejście przez panel, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód, rurę lub cięższy odcinek instalacji. W maszynach pracujących w drganiach należy przewidzieć dodatkowe punkty podparcia. Do stabilizacji stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, zmniejsza ruch instalacji i ogranicza ryzyko luzowania połączenia.

Porównanie z innymi złączkami grodziowymi metrycznymi

Przy identyfikacji części po demontażu trzeba porównać gwint, serię i przeznaczenie. Mniejszym wariantem serii ciężkiej jest złączka grodziowa M24x1,5 16S, a przy większym rozmiarze można sprawdzić złączkę grodziową M36x2 25S. Jeżeli potrzebne jest przejście w serii lekkiej, do porównania przyda się złączka grodziowa M36x2 28L, która nie jest zamiennikiem 20S, ale pomaga odróżnić serię L od serii S.

FAQ

Czy złączka grodziowa M30x2 20S służy do montażu przez panel?

Tak. Jest to złączka grodziowa do wykonania stabilnego przejścia przez panel, gródź, wspornik, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa M30x2 20S?

Produkt ma gwint M30x2 po obu stronach.

Czy złączka M30x2 20S jest redukcją?

Nie. Obie strony mają ten sam gwint M30x2 w serii 20S, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M30x2 20S?

Ciśnienie pracy wynosi 400 bar. Całą instalację trzeba jednak oceniać według parametrów najsłabszego elementu układu.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Co oznacza 20S?

Oznaczenie 20S wskazuje metryczny system połączenia w serii ciężkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Czy M30x2 20S można dobierać tylko po gwincie?

Nie. Przy doborze trzeba sprawdzić gwint M30x2 oraz serię 20S. Sam gwint nie potwierdza jeszcze zgodności całego połączenia hydraulicznego.

Co sprawdzić przed zakupem złączki grodziowej M30x2 20S?

Przed zakupem należy sprawdzić gwint M30x2, serię 20S, ciśnienie pracy 400 bar, długość 72 mm, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
