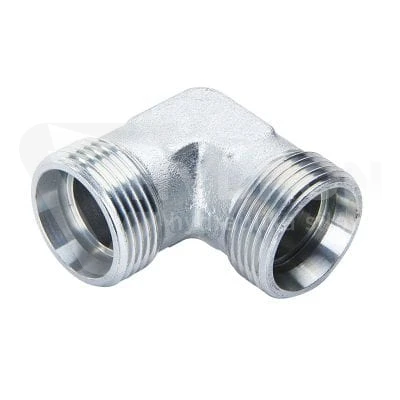

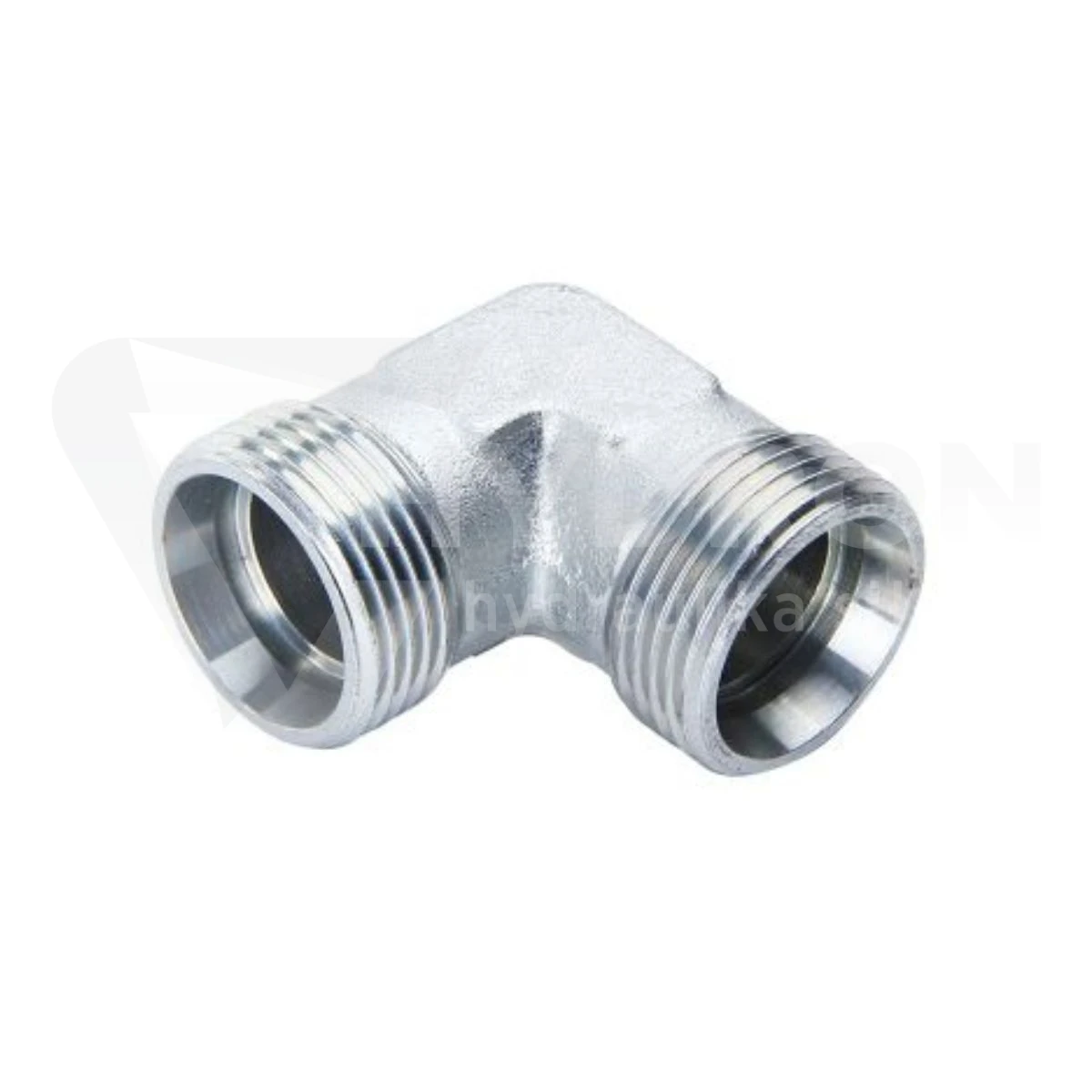

Kolanko BB 90° M30X2 20S

Przejdź do sekcji Opinie

36,14 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

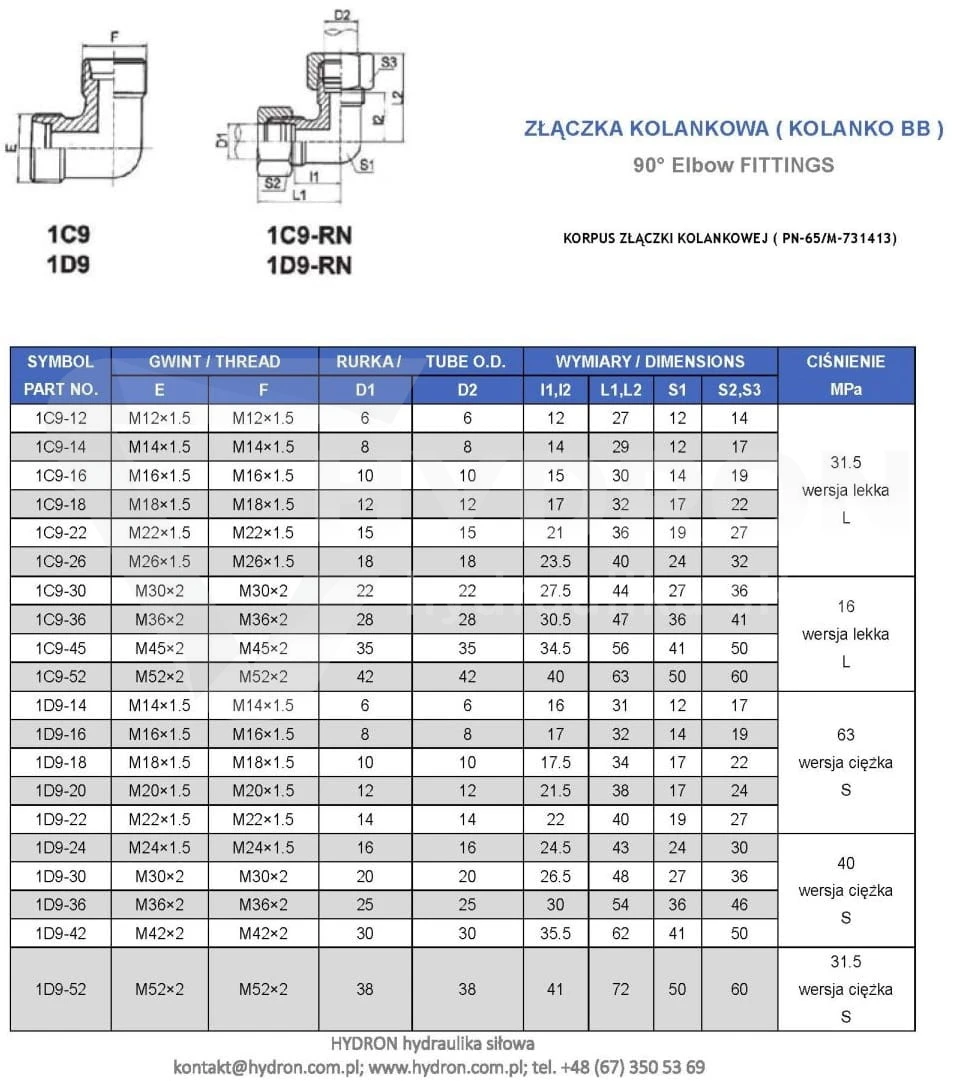

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 M30x2
Rozmiar gwintu 1 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Rozmiar gwintu 2 M30X2
Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 400 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73143 Złączki kolankowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN99-20S
Oznaczenie wg VITILLO LME20S.1
Oznaczenie wg CAST 103820.1
Oznaczenie wg PARKER ERMETO XW 20-S | W20S
Oznaczenie alternatywne 1D9-30

Opis

Kolanko BB 90° M30x2 20S 400 bar

Kolanko BB 90° M30x2 20S to metryczna złączka hydrauliczna przeznaczona do zmiany kierunku instalacji o 90°. Po obu stronach znajduje się gwint zewnętrzny M30x2, a konfiguracja 20S odpowiada rurze o średnicy zewnętrznej 20 mm w ciężkiej serii S.

Kolanko wykonano ze stali automatowej i zabezpieczono ocynkiem z białą pasywacją. Korpus powstaje jako monoblok z odkuwki, bez elementów lutowanych, co zapewnia zwartą konstrukcję do zastosowań w hydraulice siłowej.

Parametry techniczne

typ produktu: kolanko hydrauliczne BB,
kąt: 90°,
konstrukcja: dwa gwinty zewnętrzne,
gwint 1: M30x2,
gwint 2: M30x2,
rozmiar systemowy: 20S,
średnica zewnętrzna rury: 20 mm,
seria: ciężka S,
skok gwintu: 2 mm,
praktyczny pomiar gwintu zewnętrznego M30x2: około 29,6-29,9 mm,
praktyczny pomiar gwintu wewnętrznego M30x2: około 27,4-27,8 mm,
ciśnienie pracy: 400 bar,
temperatura pracy: od -20°C do +120°C,
kąt stożka połączenia: 24°,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk z białą pasywacją,
norma wykonania: DIN 2353 / PN-EN ISO 8434-1,
Polska Norma: PN-65/M-73143,
wykonanie: monoblok z odkuwki, bez lutowania.

20S - ciężka seria dla rury 20 mm

Oznaczenie 20S określa konkretną konfigurację rurową:

20 - rura o średnicy zewnętrznej 20 mm,
S - ciężka seria połączeń rurowych.

W tym wariancie stosowany jest gwint M30x2 oraz połączenie rurowe ze stożkiem 24°.

M30x2 20S a M30x2 22L

To najważniejszy punkt przy doborze tego kolanka. Gwint M30x2 występuje w dwóch popularnych konfiguracjach:

M30x2 20S - rura 20 mm, seria ciężka S,
M30x2 22L - rura 22 mm, seria lekka L.

Gwint jest taki sam, ale średnica rury oraz seria są inne. Kolanko z tej karty jest dokładnie wariantem 20S.

400 bar ciśnienia pracy

Kolanko posiada deklarowane ciśnienie pracy 400 bar, dlatego jest przeznaczone do wysokociśnieniowych instalacji hydrauliki siłowej zgodnych z parametrami danego systemu.

Przy projektowaniu układu należy zawsze uwzględnić parametry wszystkich komponentów. Dopuszczalne ciśnienie całej instalacji ogranicza element o najniższej wartości znamionowej.

Zakres temperatur od -20°C do +120°C

Produkt jest przeznaczony do pracy w zakresie temperatur od -20°C do +120°C.

Zakres ten należy zawsze rozpatrywać razem z dopuszczalną temperaturą medium, przewodów, rur i pozostałych elementów instalacji.

Co oznacza BB?

Symbol BB oznacza konstrukcję z dwoma gwintami zewnętrznymi.

AA - dwie ruchome nakrętki,
AB - jedna nakrętka i jeden gwint zewnętrzny,
BB - dwa gwinty zewnętrzne.

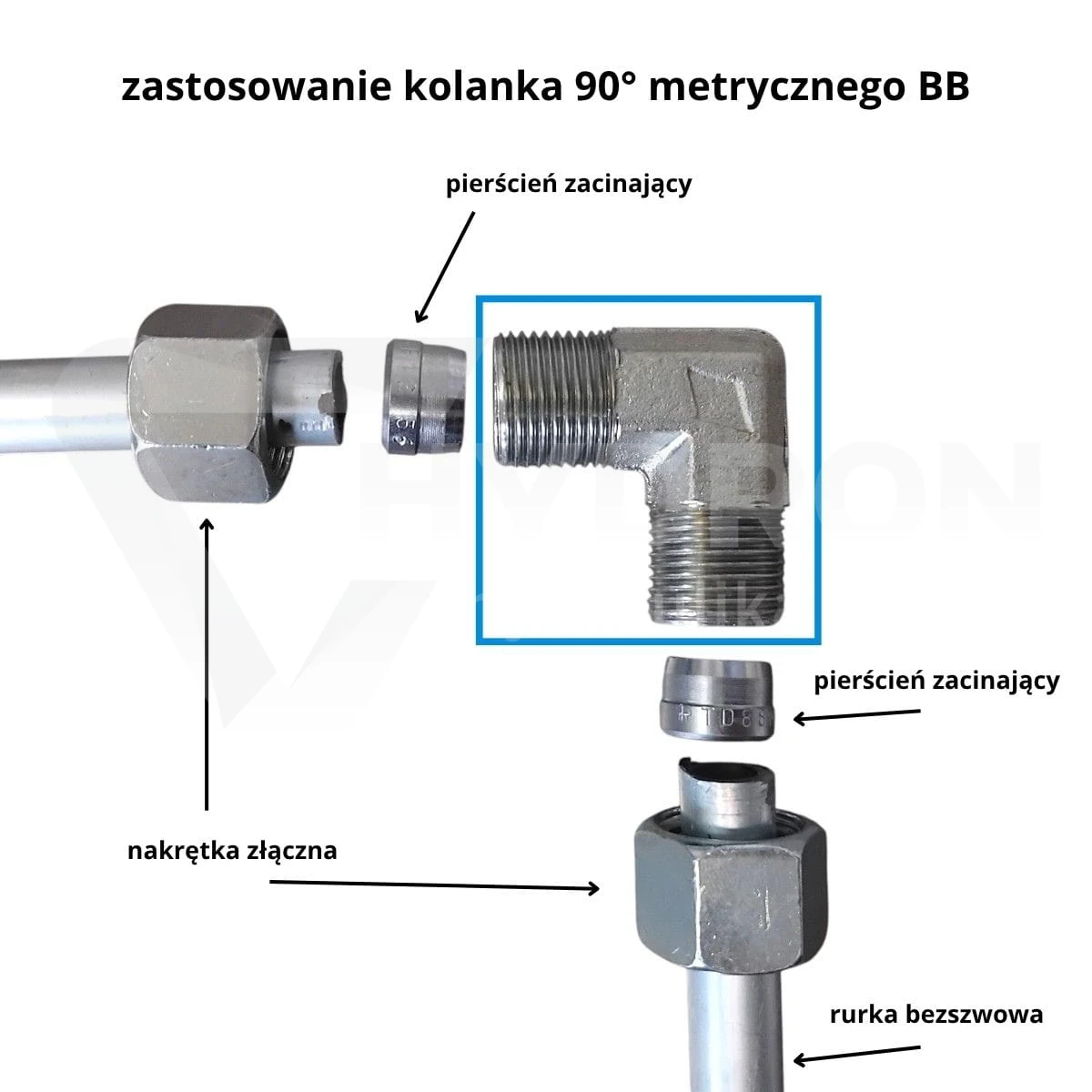

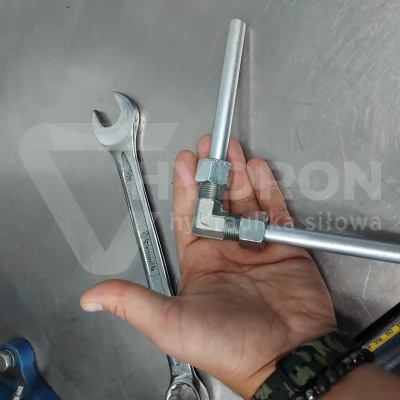

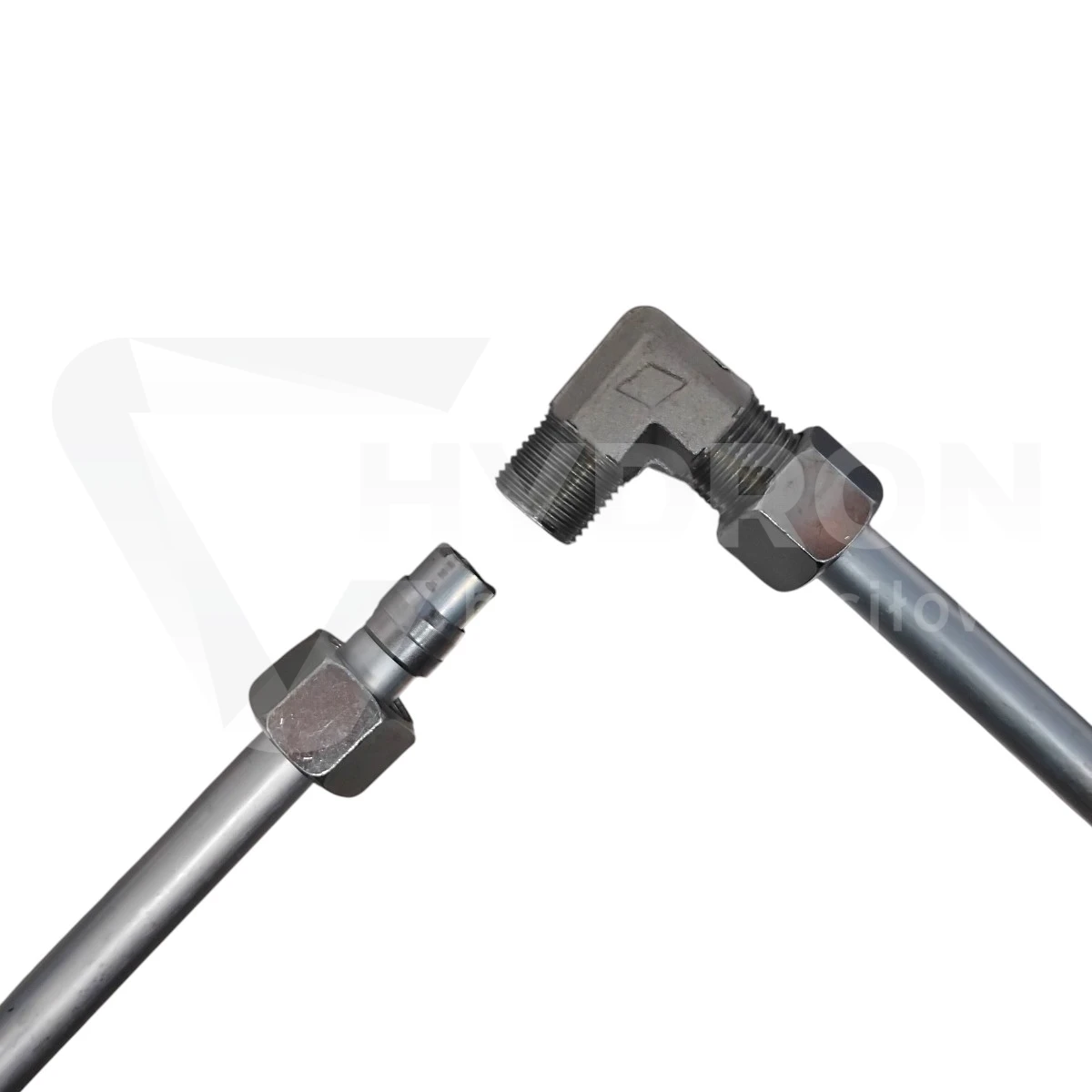

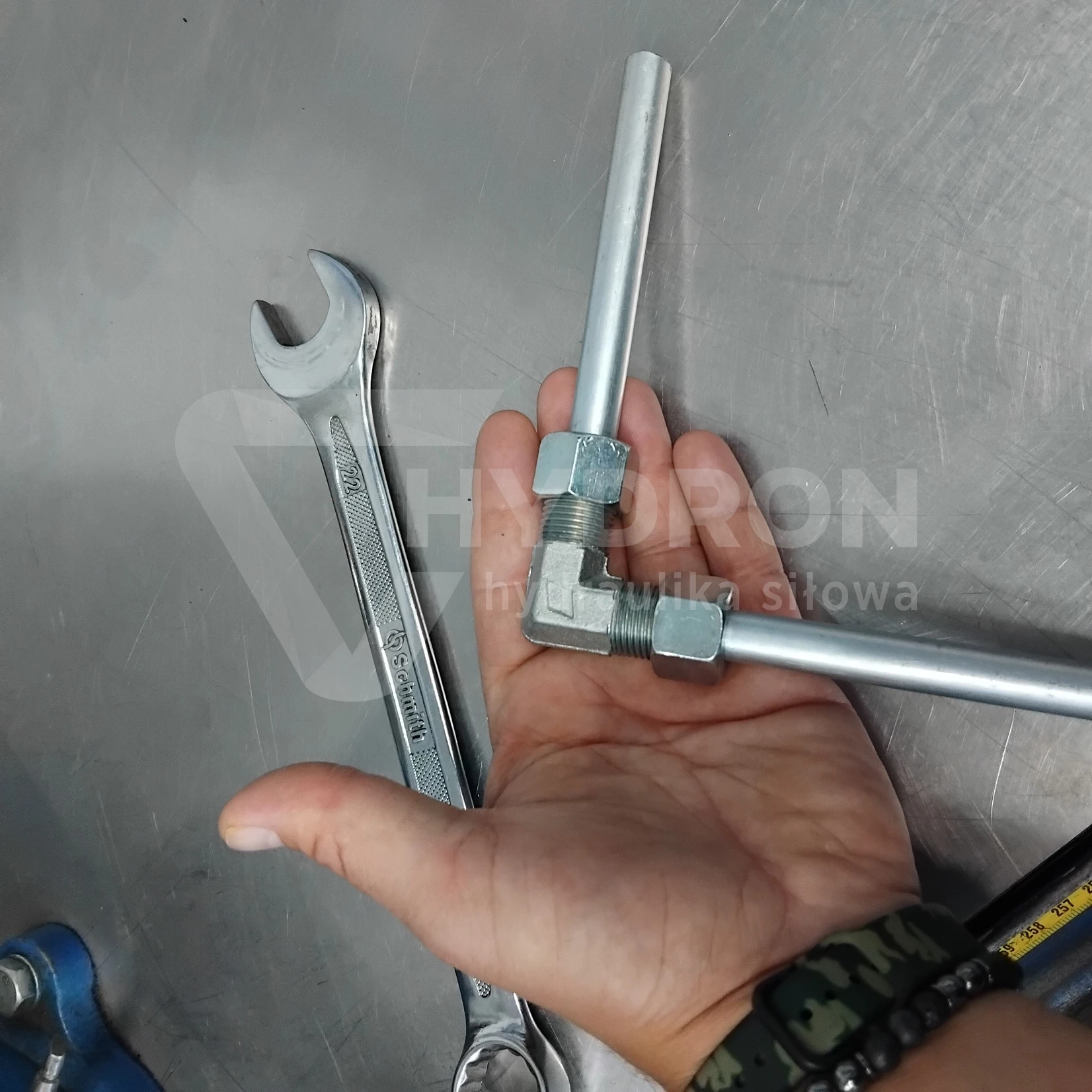

Kolanko BB pełni więc funkcję łącznika pomiędzy dwoma odpowiednio przygotowanymi elementami instalacji rurowej.

Monoblok z odkuwki, bez lutowania

Korpus kolanka wykonano jako jednolity element z odkuwki. Poszczególne części nie są łączone metodą lutowania.

Taka konstrukcja zapewnia zwartą budowę i ogranicza liczbę połączeń technologicznych w samym korpusie złączki.

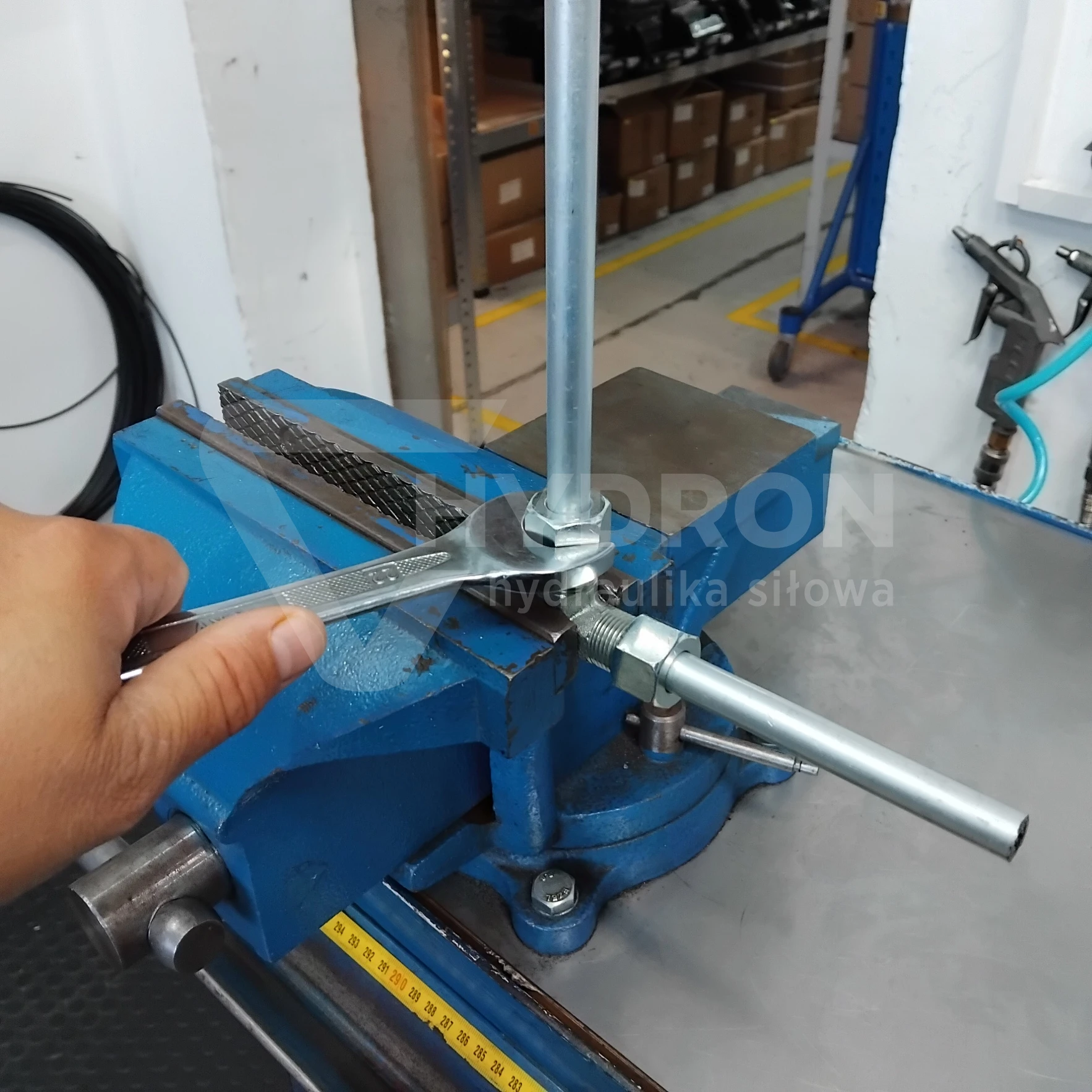

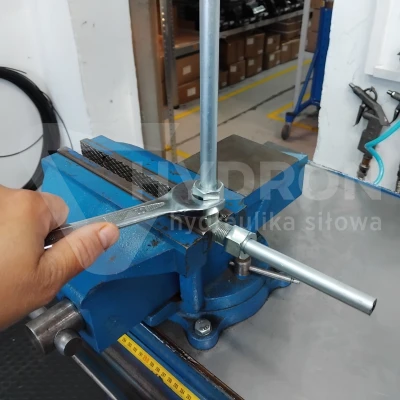

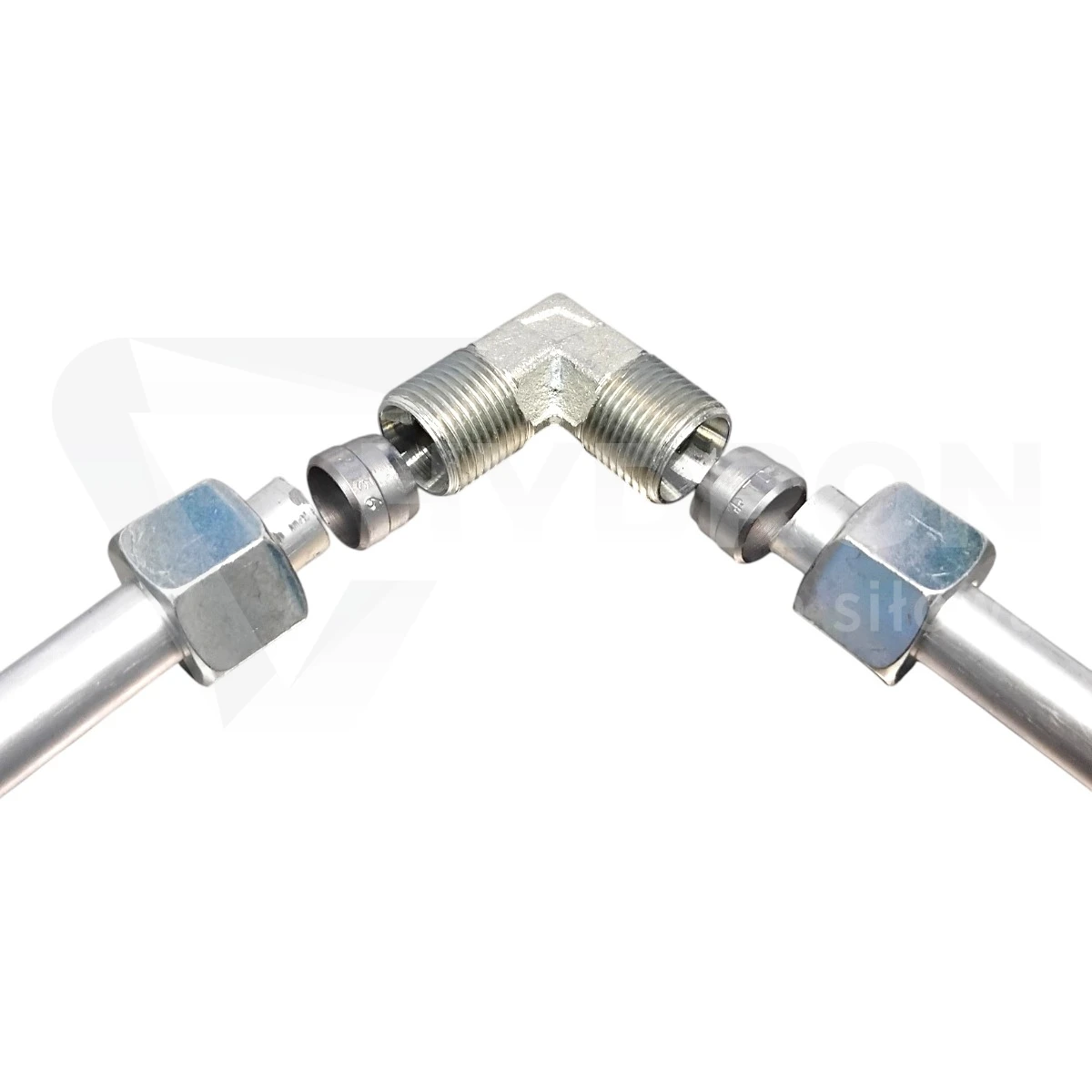

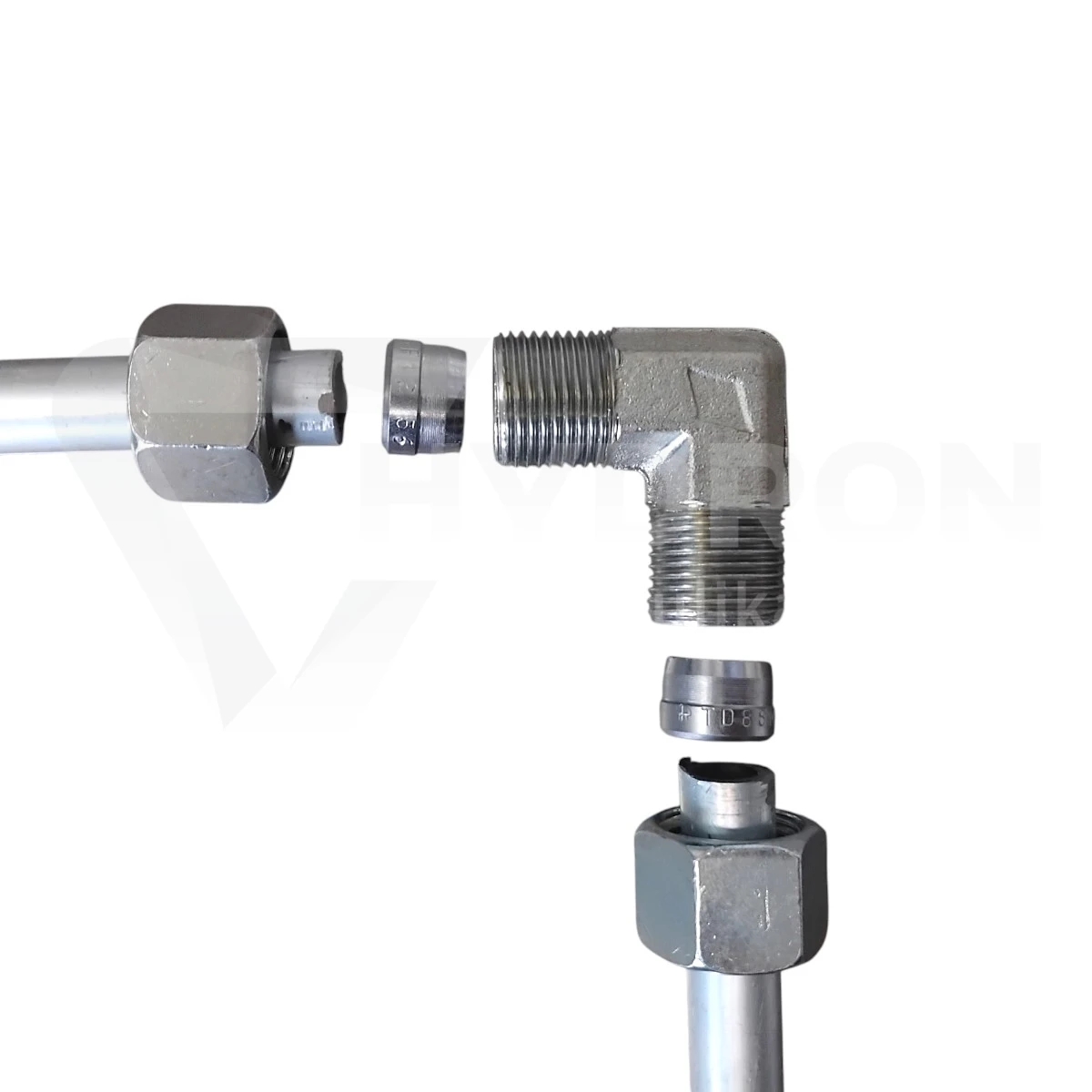

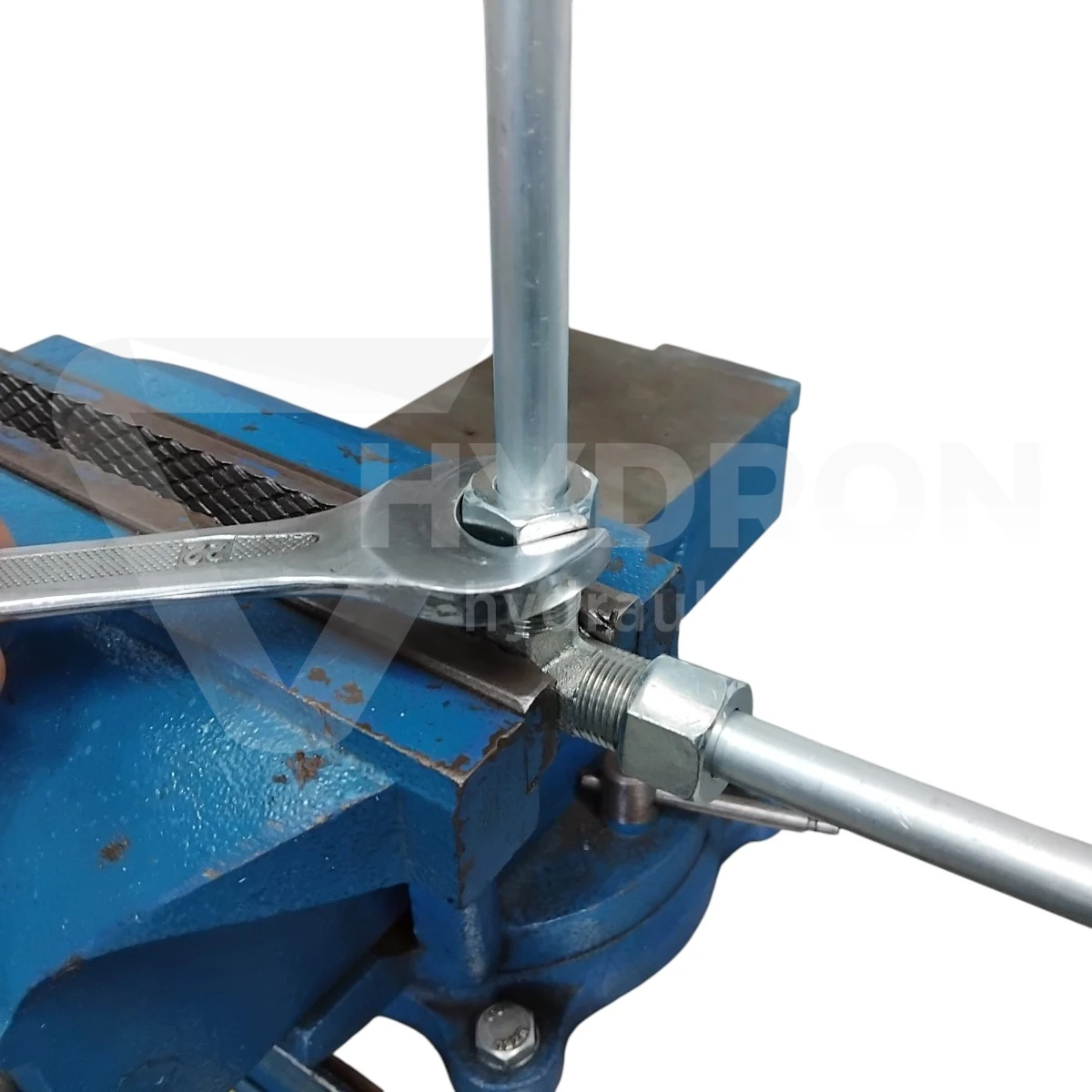

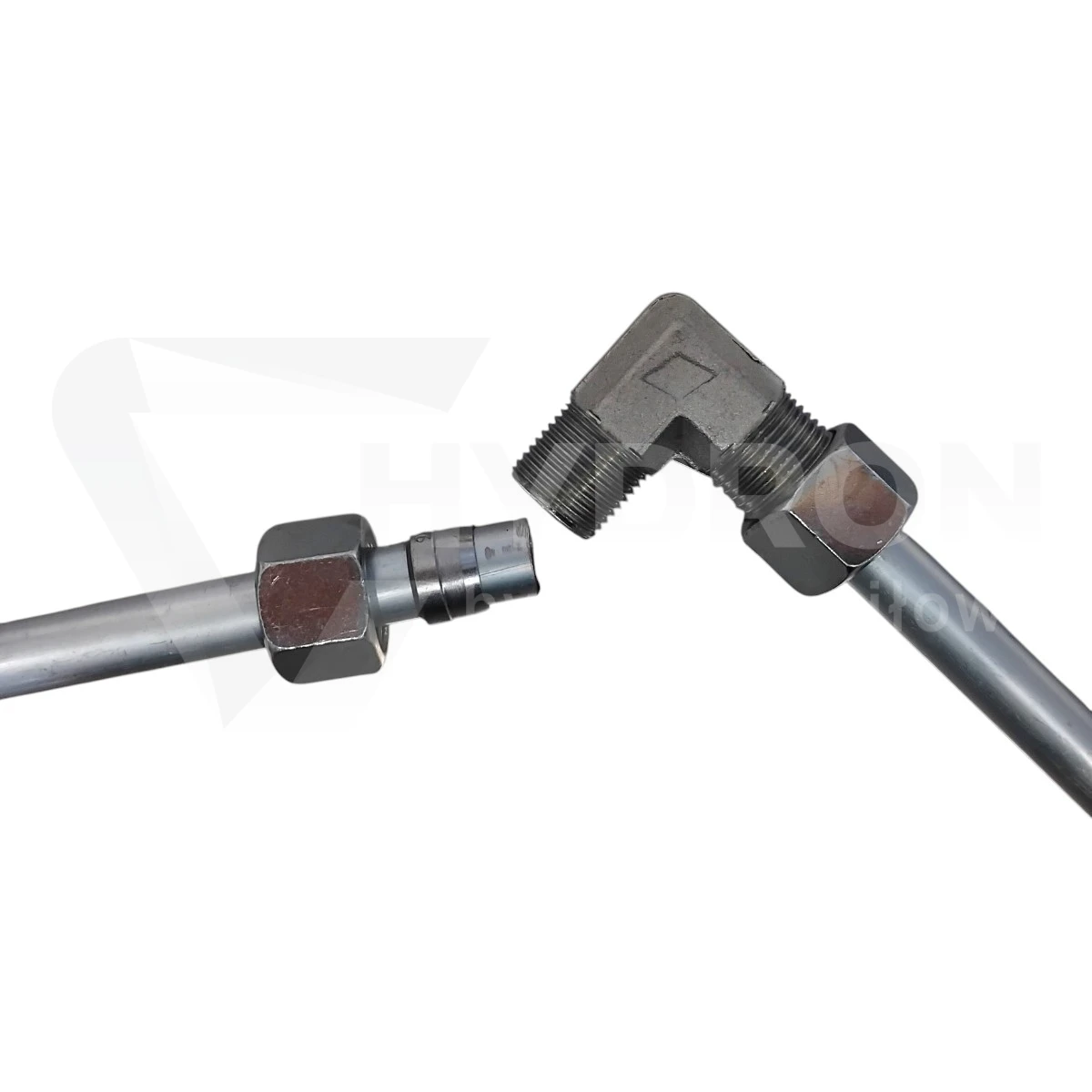

Stożek 24° i prawidłowe uszczelnienie

Kolanko należy do metrycznego systemu połączeń rurowych wykorzystującego stożek 24°. Gwint M30x2 służy przede wszystkim do docisku współpracujących elementów.

Nie należy traktować tego połączenia jak gwintu NPT i uszczelniać go taśmą PTFE jako podstawową metodą. Szczelność zależy od prawidłowej współpracy powierzchni stożkowych oraz odpowiednio dobranych elementów systemu 20S.
