Złączka prosta BB M36X2 28L

Czym jest złączka prosta BB M36x2 28L

Złączka prosta BB M36x2 28L to element hydrauliki siłowej określany również jako nypel metryczny, złączka BB lub łącznik metryczny, którego zadaniem jest połączenie dwóch przewodów lub komponentów instalacji hydraulicznej wyposażonych w gwint wewnętrzny metryczny. Ten typ złącza należy do grupy złączek prostych, co oznacza, że zapewnia liniowe, bezpośrednie połączenie bez zmiany kierunku przepływu medium roboczego. W praktyce złączka BB (czyli złączka z dwoma gwintami zewnętrznymi) stosowana jest w układach hydraulicznych, gdzie wymagane jest solidne, szczelne i odporne na wysokie ciśnienie połączenie. Gwint M36x2 w wersji 28L odnosi się do systemu metrycznego lekkiego (seria L), który jest powszechnie stosowany w europejskich instalacjach hydrauliki siłowej.

Budowa i konstrukcja produktu

Złączka prosta BB M36x2 28L wykonana jest najczęściej ze stali węglowej pokrytej powłoką antykorozyjną, na przykład ocynkiem, co zapewnia wysoką odporność na działanie czynników zewnętrznych oraz wydłuża żywotność elementu. Konstrukcja złączki jest prosta, ale jednocześnie bardzo precyzyjna, co ma bezpośredni wpływ na szczelność połączenia. Element posiada dwa końce z gwintem zewnętrznym metrycznym M36x2. Gwint ten jest zgodny z normami stosowanymi w hydraulice siłowej i współpracuje z komponentami wyposażonymi w gwint wewnętrzny. Uszczelnienie w tego typu połączeniach realizowane jest najczęściej poprzez stożek lub pierścień uszczelniający, co gwarantuje szczelność nawet przy wysokim ciśnieniu roboczym. Złączka BB jako łącznik metryczny jest elementem kompaktowym, odpornym na drgania, zmienne obciążenia oraz intensywną eksploatację w trudnych warunkach pracy.

Zasada działania w instalacji hydraulicznej

Działanie złączki prostej BB opiera się na mechanicznym skręceniu dwóch elementów instalacji hydraulicznej wyposażonych w gwinty wewnętrzne. Nypel metryczny pełni funkcję łącznika, który umożliwia przepływ medium roboczego bez strat i bez zmiany kierunku przepływu. Po prawidłowym dokręceniu złączki uzyskuje się szczelne i trwałe połączenie, które minimalizuje ryzyko wycieków oraz spadków ciśnienia. W układzie hydraulicznym złączka tego typu jest elementem pasywnym, jednak jej jakość i dopasowanie mają bezpośredni wpływ na bezpieczeństwo całej instalacji. Złączki proste są szczególnie cenione w instalacjach, gdzie kluczowa jest prostota układu oraz minimalizacja punktów potencjalnej awarii.

Normy i standardy techniczne

Złączka prosta BB M36x2 28L bazuje na standardach metrycznych stosowanych w hydraulice siłowej, najczęściej zgodnych z normami DIN oraz ISO. Gwint metryczny M36x2 oznacza średnicę nominalną 36 mm oraz skok gwintu 2 mm, co zapewnia kompatybilność z szeroką gamą komponentów europejskich. Seria 28L oznacza system lekki, który stosowany jest w instalacjach o określonych parametrach ciśnienia i przepływu. W praktyce oznacza to, że dobór tej złączki powinien być zgodny z wymaganiami całego układu hydraulicznego, w tym przewodów i armatury. Standaryzacja według DIN i ISO gwarantuje powtarzalność wymiarów oraz kompatybilność między producentami, co jest istotne przy serwisie i rozbudowie instalacji.

Zastosowanie produktu

Złączka BB M36x2 28L znajduje zastosowanie w wielu sektorach przemysłu oraz w hydraulice mobilnej. Jest wykorzystywana w maszynach rolniczych, gdzie układy hydrauliczne odpowiadają za sterowanie osprzętem, napęd czy podnoszenie. W branży budowlanej nypel metryczny stosowany jest w koparkach, ładowarkach i innych maszynach ciężkich. W przemyśle produkcyjnym złączki tego typu wykorzystywane są w liniach technologicznych oraz systemach zasilania hydraulicznego. Łącznik metryczny sprawdza się również w serwisach hydrauliki siłowej, gdzie niezbędne jest szybkie i pewne łączenie elementów instalacji.

Różnice względem innych rozwiązań

Złączka prosta BB różni się od innych typów złączek przede wszystkim konstrukcją oraz funkcją. W przeciwieństwie do kolan czy trójników nie zmienia kierunku przepływu, co przekłada się na mniejsze straty ciśnienia. Różnice dotyczą także standardów gwintów. Złączki metryczne różnią się od rozwiązań BSP, NPT czy JIC zarówno profilem gwintu, jak i sposobem uszczelnienia. Wybór odpowiedniego typu ma ogromne znaczenie dla szczelności i bezpieczeństwa instalacji. Warto również zwrócić uwagę na różnice między serią lekką (L) a ciężką (S), które różnią się grubością ścianek oraz dopuszczalnym ciśnieniem roboczym.

Najczęstsze błędy przy doborze

Jednym z najczęstszych błędów jest nieprawidłowe dopasowanie gwintu. Użytkownicy często mylą gwinty metryczne z calowymi, co prowadzi do nieszczelności lub uszkodzenia elementów. Kolejnym problemem jest niewłaściwy dobór średnicy oraz serii (L lub S), co może skutkować przeciążeniem złączki i awarią układu. Należy także zwrócić uwagę na parametry pracy, takie jak ciśnienie i temperatura medium roboczego. Błędy pojawiają się również przy montażu, gdzie zbyt słabe lub zbyt mocne dokręcenie może wpłynąć na szczelność połączenia.

Wykrzystanie w hydraulice siłowej złączki

Złączka prosta BB M36x2 28L jest elementem, który współpracuje z wieloma komponentami dostępnymi w ofercie Hydron. W praktyce stosuje się ją razem z wężami hydraulicznymi, przewodami hydraulicznymi oraz innymi złączkami hydraulicznymi. W instalacjach często występuje również w połączeniu z szybkozłączami hydraulicznymi oraz elementami armatury, które umożliwiają szybki montaż i demontaż układu. Dobór odpowiednich komponentów w jednym miejscu pozwala na stworzenie spójnego i bezpiecznego systemu hydraulicznego.

Parametry techniczne

Złączka prosta BB M36x2 28L posiada gwint metryczny M36x2 po obu stronach. Jest wykonana ze stali węglowej z powłoką ochronną. Przeznaczona jest do pracy w układach hydraulicznych o parametrach zgodnych z serią lekką 28L. Charakteryzuje się wysoką odpornością na ciśnienie robocze oraz działanie czynników zewnętrznych. Zakres temperatur pracy zależy od zastosowanych uszczelnień oraz medium roboczego.

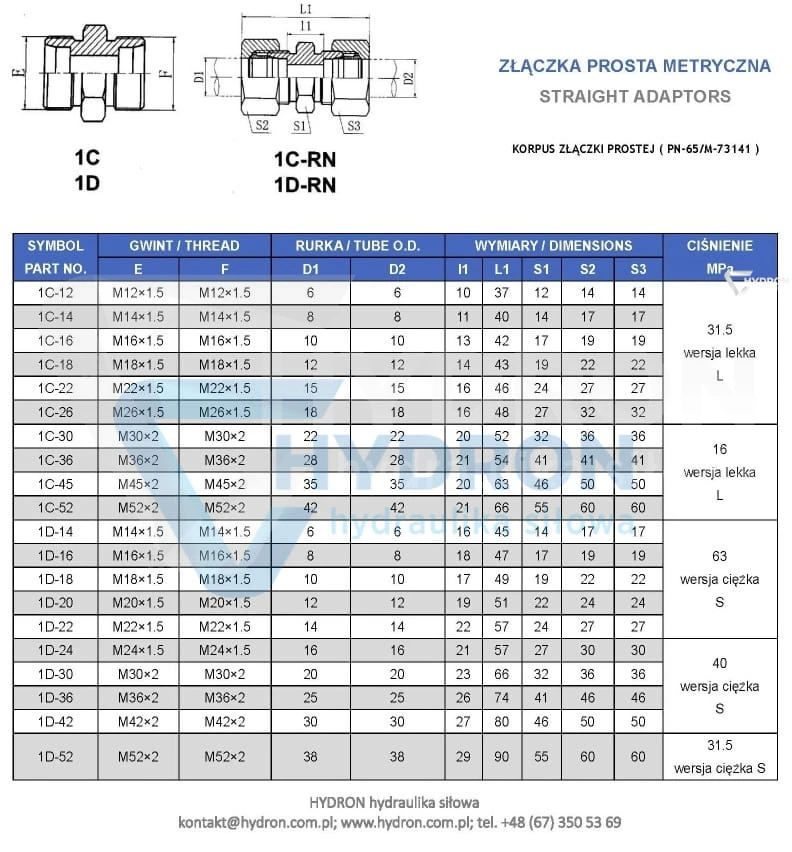

• KORPUS ZŁĄCZKI PROSTEJ BB [ STRAIGHT METRIC UNION ]
• Wykonane według Polskiej Normy : PN-65/M-73141
• Wykonanie według DIN 2353


Specyfikacja złączki:

• Średnica gwintu M36X2
• Średnica zewnętrzna [mm]: 35,6 – 35,9
• Średnica wewnętrzna [mm]: 33,4 – 33,8

Dane techniczne:

• Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
• Gwint z jednej strony: zewnętrzny metryczny 36X2
• Gwint z drugiej strony: zewnętrzny metryczny 36X2
• Wersja: lekka
• Ciśnienie nominalne: 160bar
• Typ cieczy: olej hydrauliczny
• oznaczenie wg Ermetto : XG 28-L | G28L; g28lcfx
• oznaczenie wg Rastelli-Raccordi : TN98-28L
• oznaczenie wg Cast : 103511.1
• oznaczenie wg Vitillo : AME28L.1
• SYMBOL: 1C-36
• Złącze proste / Straight coupling
• Złącze proste Typ: Tn98
• G Złączka prosta / Końcówki EO ze stożkiem 24°

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

FAQ

Jak dobrać odpowiednią złączkę BB do instalacji hydraulicznej
Dobór powinien uwzględniać typ gwintu, średnicę, serię oraz parametry pracy układu, w tym ciśnienie i temperaturę.

Czy złączka BB M36x2 28L pasuje do gwintów calowych
Nie, jest to gwint metryczny i nie jest kompatybilny z gwintami BSP lub NPT.

Do czego służy nypel metryczny
Nypel metryczny służy do łączenia dwóch elementów z gwintem wewnętrznym w instalacji hydraulicznej.

Czy złączka prosta wpływa na przepływ medium
Nie zmienia kierunku przepływu i minimalizuje straty ciśnienia.

Gdzie stosuje się złączki metryczne serii L
W instalacjach hydraulicznych o standardowych parametrach, szczególnie w maszynach europejskich.
