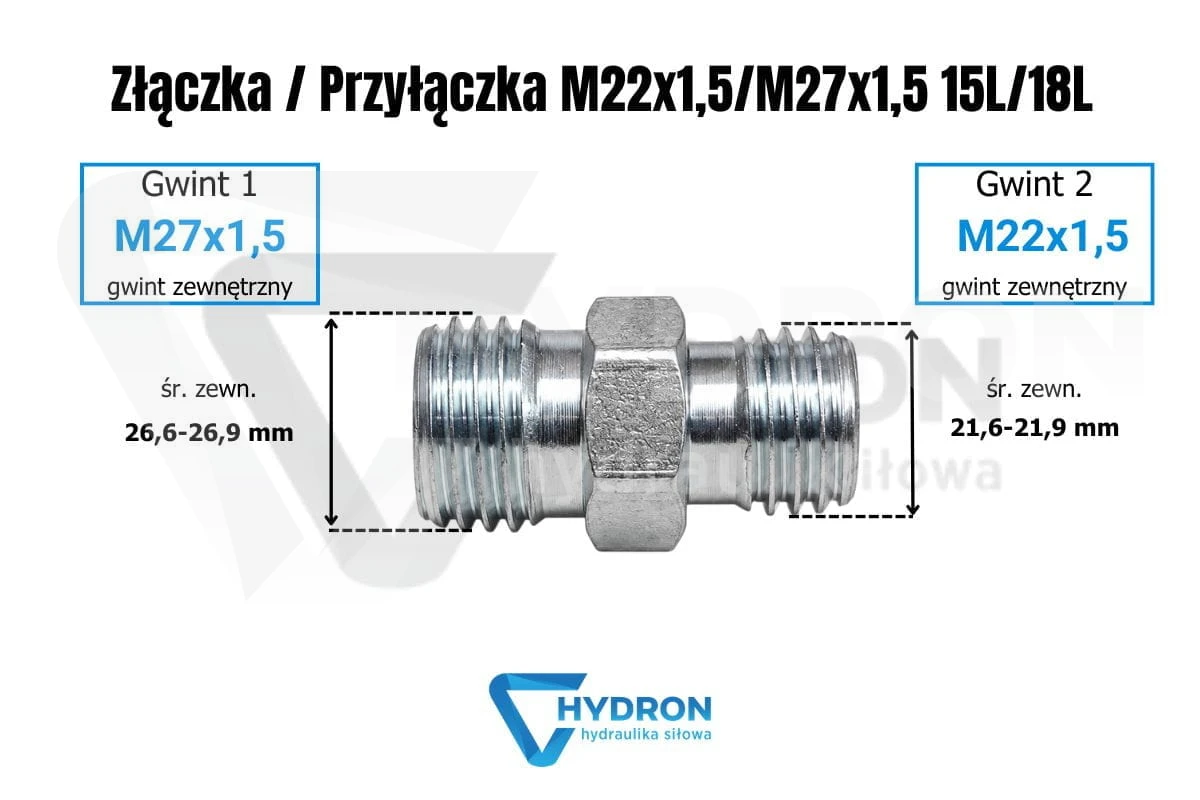

Złączka / Przyłączka M22x1,5/M27X1,5 15L/18L

Przejdź do sekcji Opinie

12,05 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M27X1,5
Rozmiar gwintu 2 w milimetrach 26,6-26,9zew./25,2-25,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 250 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka / przyłączka M22x1,5 / M27x1,5 15L / 18L

Złączka / przyłączka M22x1,5 / M27x1,5 15L / 18L to proste złącze metryczne do połączenia dwóch różnych rozmiarów w serii lekkiej. Po jednej stronie znajduje się gwint M22x1,5 15L, po drugiej M27x1,5 18L. Element służy do redukcyjnego połączenia części instalacji hydraulicznej bez przechodzenia na BSP, JIC, ORFS lub NPT.

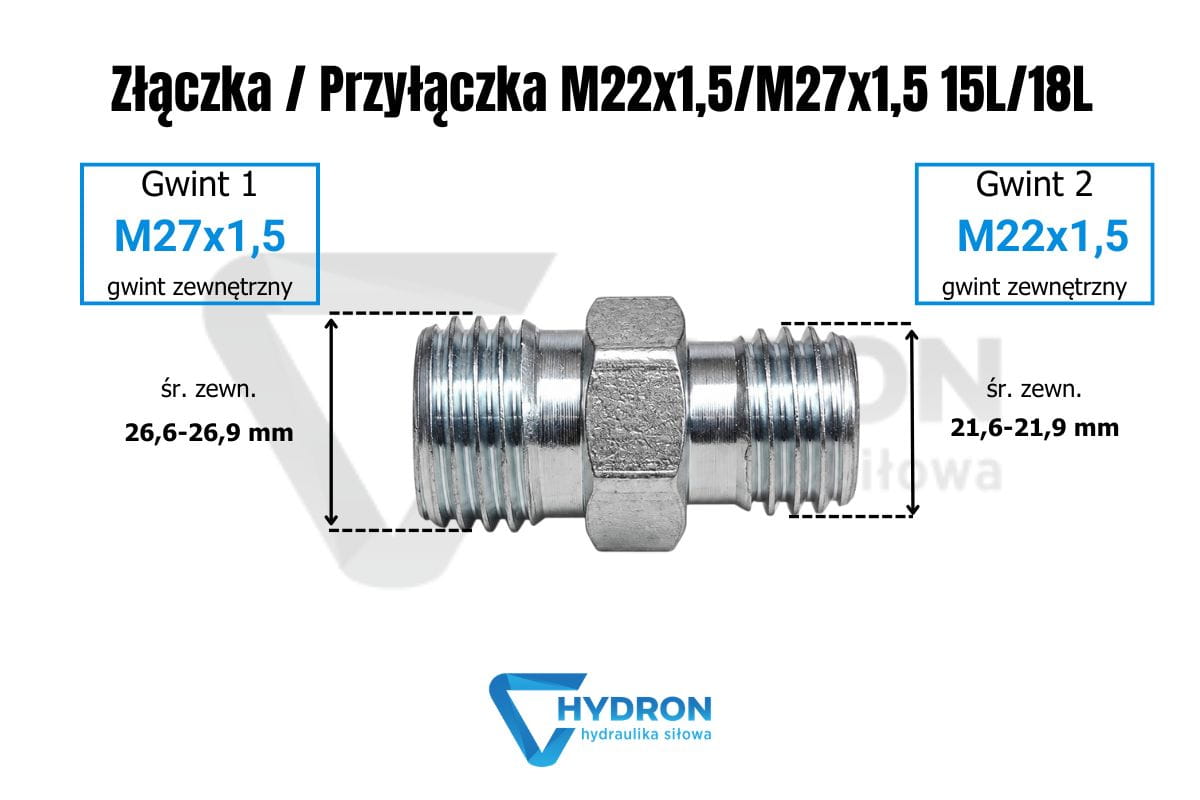

Złączka Przyłączka M22x1-5-M27x1 5 15L-18L

Parametry techniczne

Produkt: złączka / przyłączka M22x1,5 / M27x1,5 15L / 18L
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: jako złączka lub przyłączka
Standard połączenia: metryczne DIN 2353 / PN-EN ISO 8434-1
Rozmiar gwintu 1: M22x1,5
Seria gwintu 1: 15L
Wymiar gwintu 1: 21,6-21,9 mm zewnętrznie / 20,2-20,6 mm wewnętrznie
Rozmiar gwintu 2: M27x1,5
Seria gwintu 2: 18L
Wymiar gwintu 2: 26,6-26,9 mm zewnętrznie / 25,2-25,6 mm wewnętrznie
Gwint mniejszy: M22x1,5 15L
Gwint większy: M27x1,5 18L
Ciśnienie pracy według parametrów produktu: 250 bar
Ciśnienie nominalne podane w opisie karty: 315 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Parker: GR18/15L
Kod produktu: 2000010010776
Kod kreskowy EAN: 2000010017034

Złączka metryczna M22x1,5 / M27x1,5 do redukcji 15L / 18L

Ten element stosuje się wtedy, gdy w układzie trzeba połączyć dwa rozmiary metryczne serii lekkiej: 15L i 18L. Złączka pozwala przejść z M22x1,5 na M27x1,5 bez stosowania kilku pośrednich adapterów. Mniejsza liczba połączeń oznacza prostszy montaż, mniej miejsc potencjalnego wycieku i łatwiejszą kontrolę instalacji. Podobne elementy można porównać w kategorii złączki proste metryczne BB.

Gwint M22x1,5 15L i M27x1,5 18L - nie dobieraj tylko po średnicy

Przy doborze tej złączki trzeba sprawdzić oba gwinty oraz serie połączeń. M22x1,5 odpowiada stronie 15L, a M27x1,5 stronie 18L. Sam pomiar gwintu nie wystarcza, ponieważ w hydraulice metrycznej o szczelności decyduje także geometria połączenia, nakrętka, pierścień i element współpracujący. Jeżeli potrzebne są inne redukcje, warto sprawdzić kategorię złączki hydrauliczne proste BB.

Kiedy stosować złączkę / przyłączkę M22x1,5 / M27x1,5

Produkt sprawdza się przy łączeniu przewodów, końcówek, adapterów i odcinków instalacji w tym samym systemie metrycznym. Może być użyty jako złączka redukcyjna w linii lub jako przyłączka, jeśli geometria gniazda i sposób uszczelnienia są zgodne z elementem. Do typowego wkręcania bezpośrednio w korpus pompy, zaworu, rozdzielacza lub siłownika trzeba jednak dobrać odpowiednie przyłączki proste hydrauliczne.

Ciśnienie pracy i bezpieczeństwo połączenia

W parametrach produktu podano ciśnienie pracy 250 bar, a w opisie karty występuje także informacja o ciśnieniu nominalnym 315 bar. Przy pracy blisko granicy parametrów należy przyjąć ostrożne podejście i ocenić cały odcinek instalacji. Ograniczeniem może być przewód, końcówka, nakrętka, pierścień, adapter, zawór albo element po drugiej stronie połączenia. Do kontroli układu przydatne są manometry hydrauliczne.

Montaż złączki M22x1,5 / M27x1,5 bez naprężenia

Złączka powinna być skręcana osiowo, bez ciągnięcia przewodu pod kątem. Naprężony wąż lub źle ustawiona końcówka mogą powodować nieszczelność dopiero po uruchomieniu maszyny. Przy wykonywaniu nowego odcinka warto zamówić przewody hydrauliczne na wymiar, dobrane do rzeczywistej długości, promienia gięcia i ustawienia końcówek.

Typowe błędy przy doborze M22x1,5 / M27x1,5

Najczęstszy błąd to zamówienie elementu tylko po jednym gwincie, bez sprawdzenia drugiej strony oraz serii 15L / 18L. Drugi problem to mylenie serii lekkiej z ciężką. Trzeci błąd pojawia się przy montażu przewodu bez podparcia. Jeżeli przewód pracuje przy ramie, osłonie lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne oraz uchwyty i obejmy do rur oraz przewodów.

Porównanie z podobnymi złączkami metrycznymi

Przy identyfikacji części po demontażu warto porównać kierunek redukcji i serie połączeń. W podobnej grupie można sprawdzić złączkę prostą BB M24x1,5 / M30x2 16S / 20S, złączkę prostą BB M18x1,5 / M24x1,5 10S / 16S oraz złączkę prostą BB M30x2 / M45x2 22L / 35L.

FAQ

Czy złączka M22x1,5 / M27x1,5 jest redukcją?

Tak. Produkt łączy dwa różne rozmiary metryczne: M22x1,5 15L oraz M27x1,5 18L.

Jakie gwinty ma ta złączka?

Złączka ma gwint M22x1,5 po jednej stronie oraz M27x1,5 po drugiej stronie.

Co oznacza 15L / 18L?

Oznaczenia 15L i 18L wskazują metryczne połączenia serii lekkiej. Elementy współpracujące powinny być dobrane do tej samej serii.

Czy można dobrać ten produkt tylko po gwincie?

Nie. Trzeba sprawdzić zarówno gwint, jak i serię połączenia, ponieważ sam gwint nie potwierdza pełnej zgodności hydraulicznej.

Jakie ciśnienie pracy przyjąć?

W parametrach karty podano 250 bar, a w opisie występuje również 315 bar jako ciśnienie nominalne. Przy pracy blisko granicy parametrów warto potwierdzić dobór z działem technicznym HYDRON.

Z jakiego materiału wykonano złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Czy to jest złączka do systemu BSP lub ORFS?

Nie. To złączka metryczna M22x1,5 / M27x1,5 w serii lekkiej 15L / 18L.

Co sprawdzić przed zakupem?

Przed zakupem należy sprawdzić oba gwinty, serie 15L i 18L, ciśnienie pracy, elementy współpracujące oraz sposób prowadzenia przewodu po montażu.
