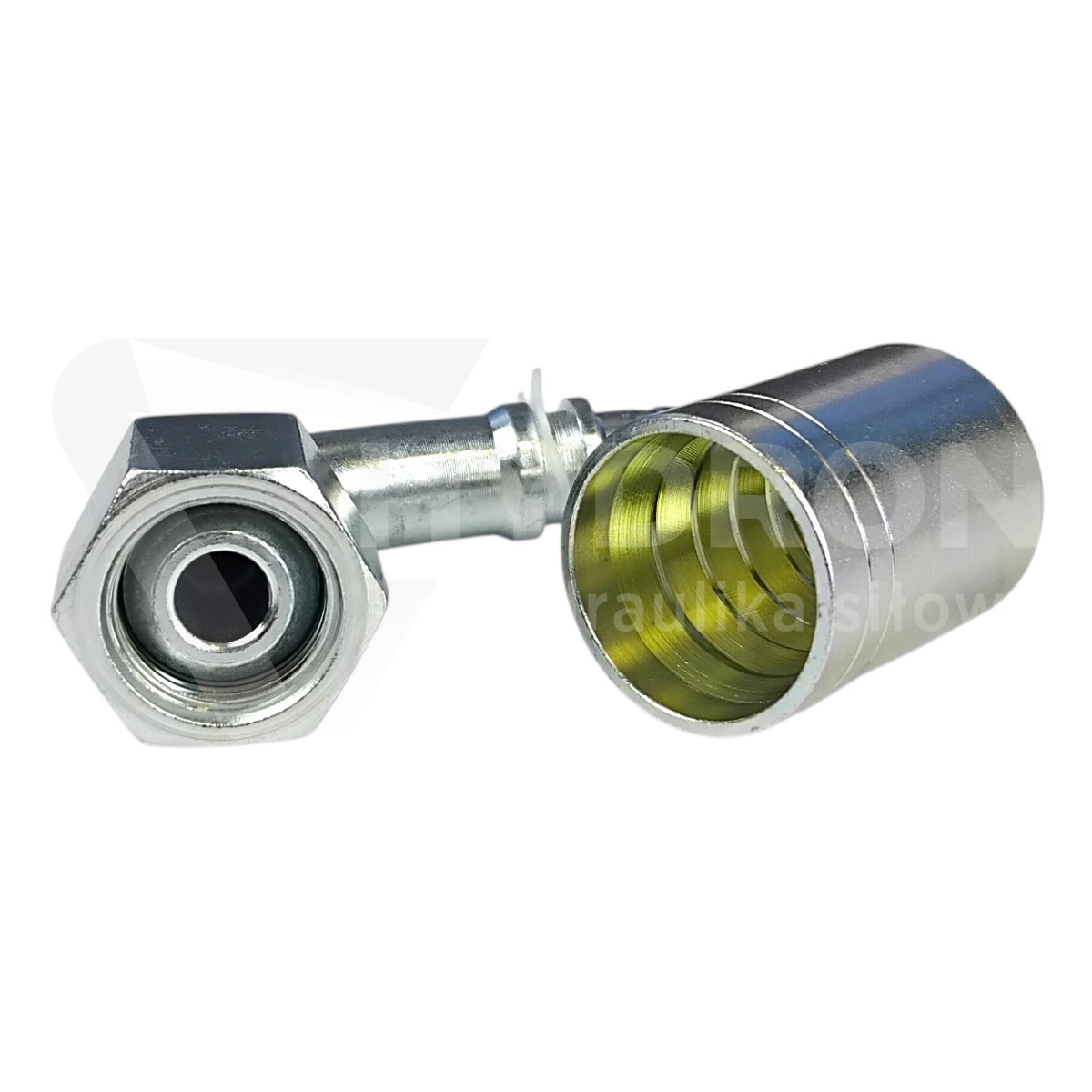

Zakucie DKR 90° C12 13 1/2" /1SN 2SC

Przejdź do sekcji Opinie

16,05 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Oznaczenie grupy końcówki C12 - DKR90
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zakucie na prasie hydraulicznej
Pasuje do węży 1SN

Opis

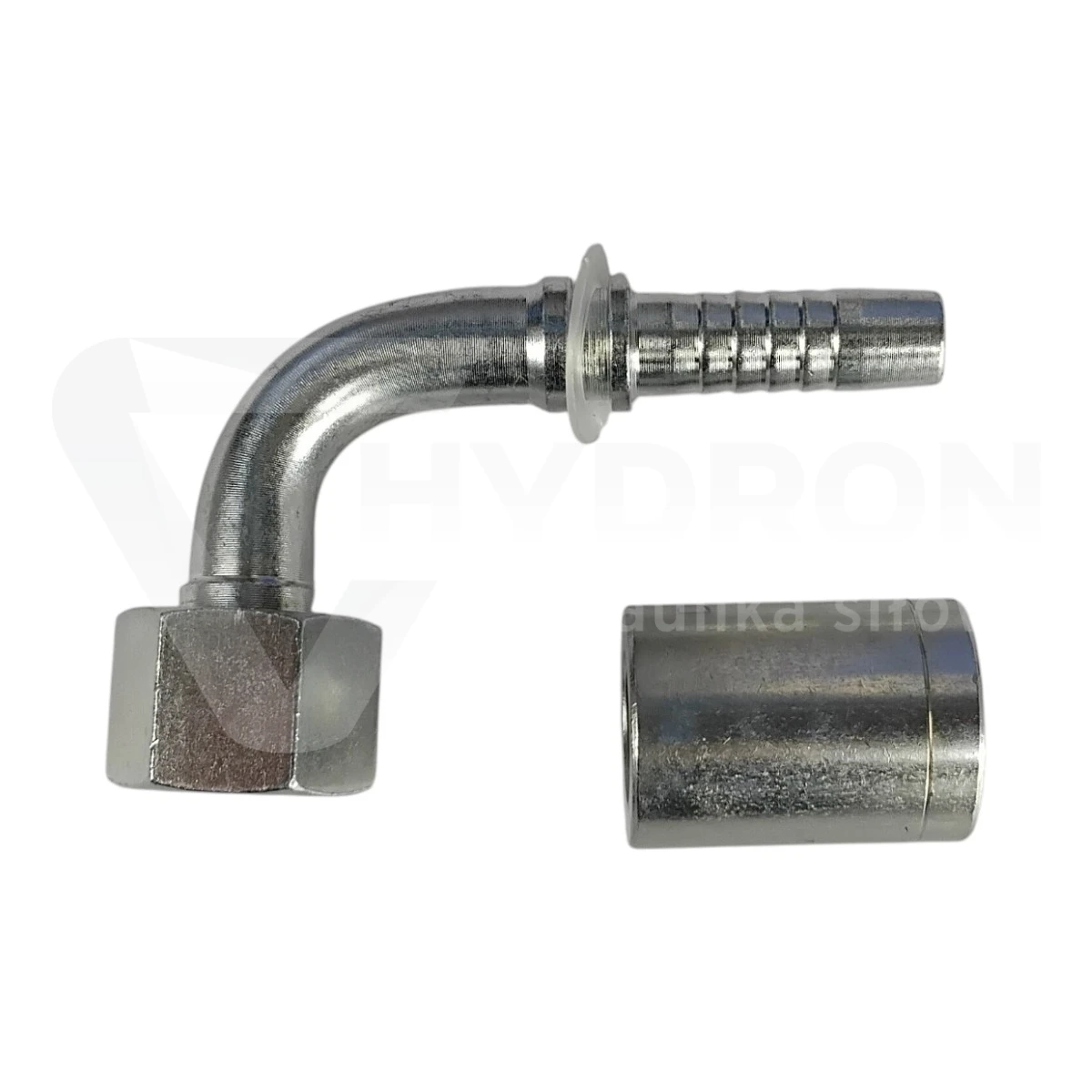

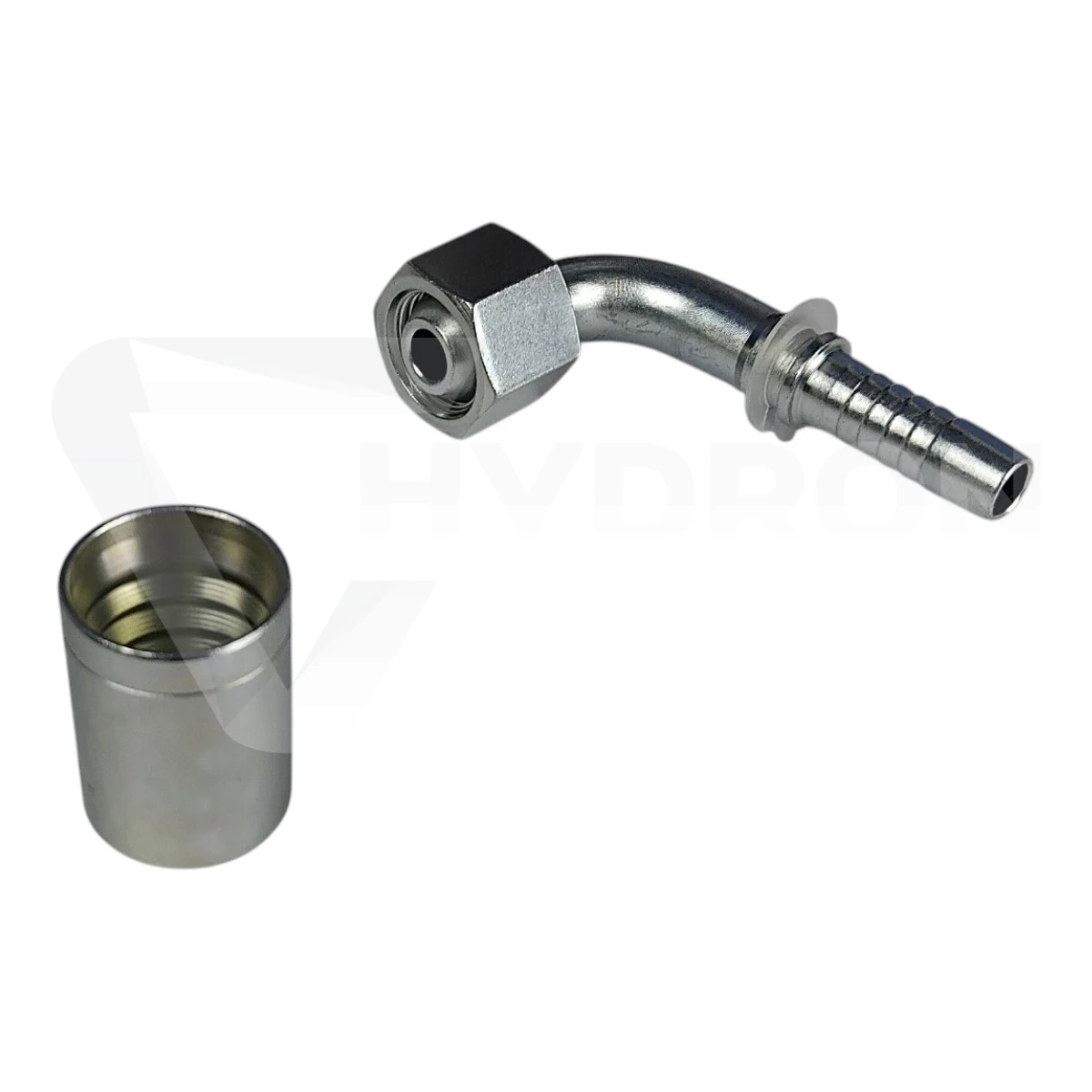

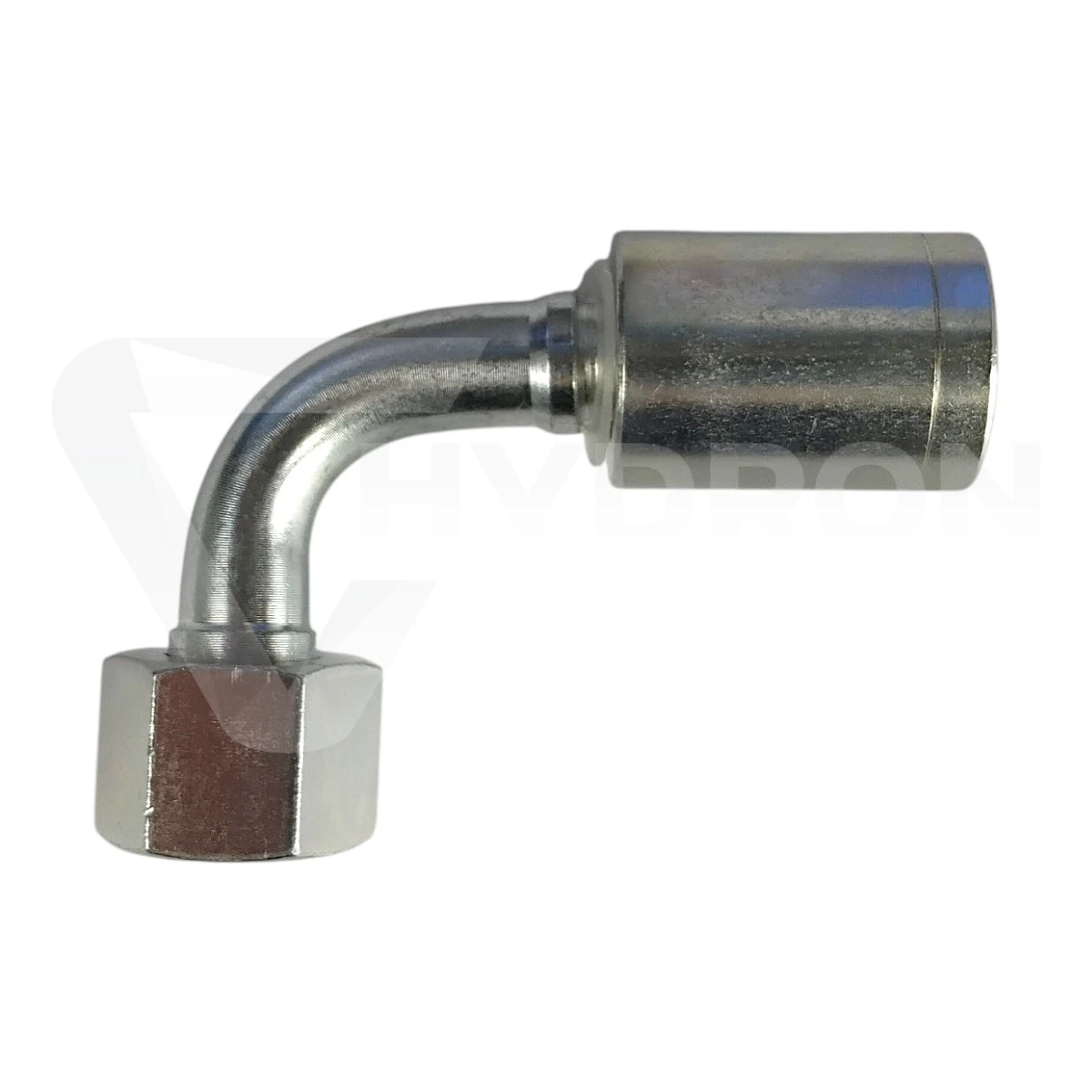

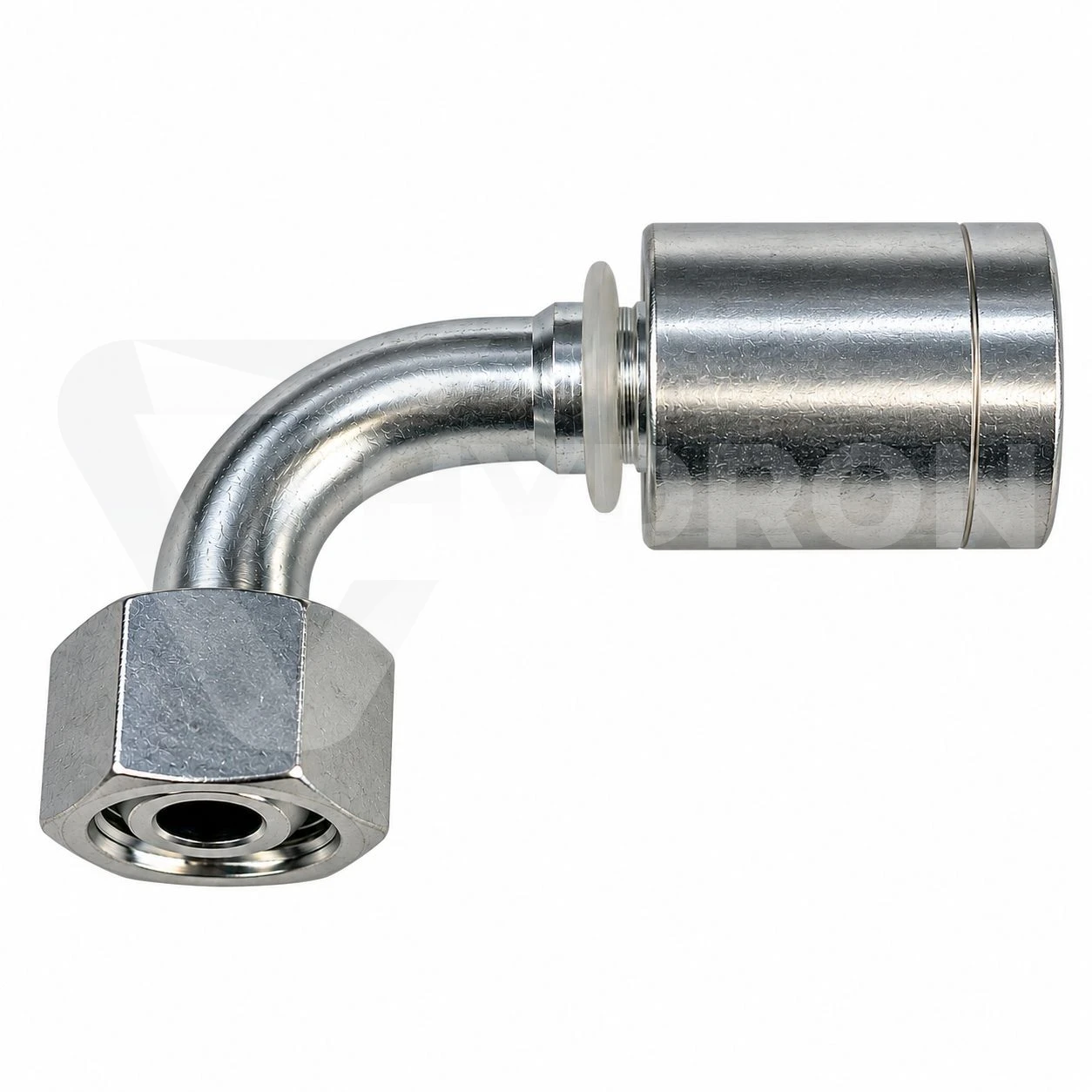

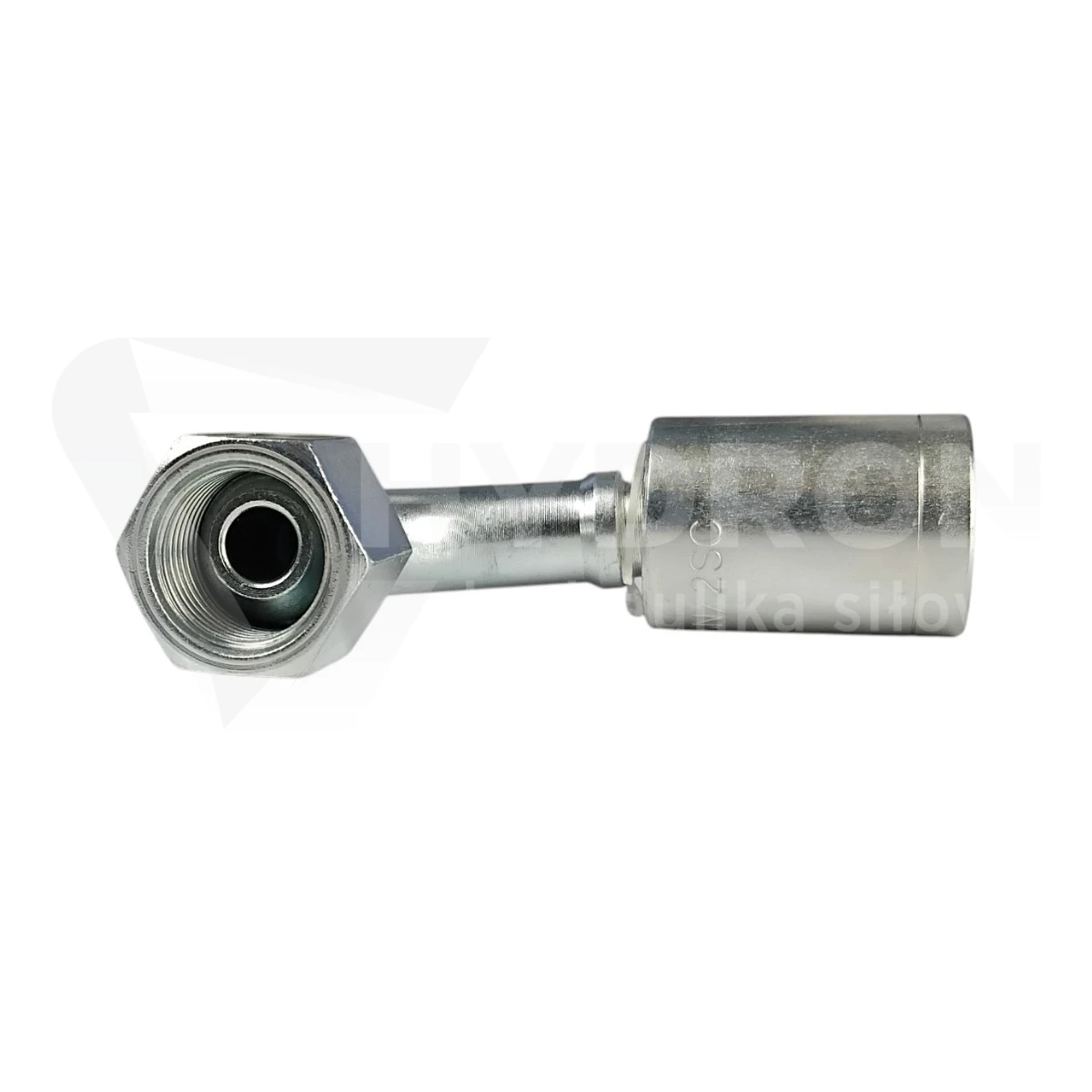

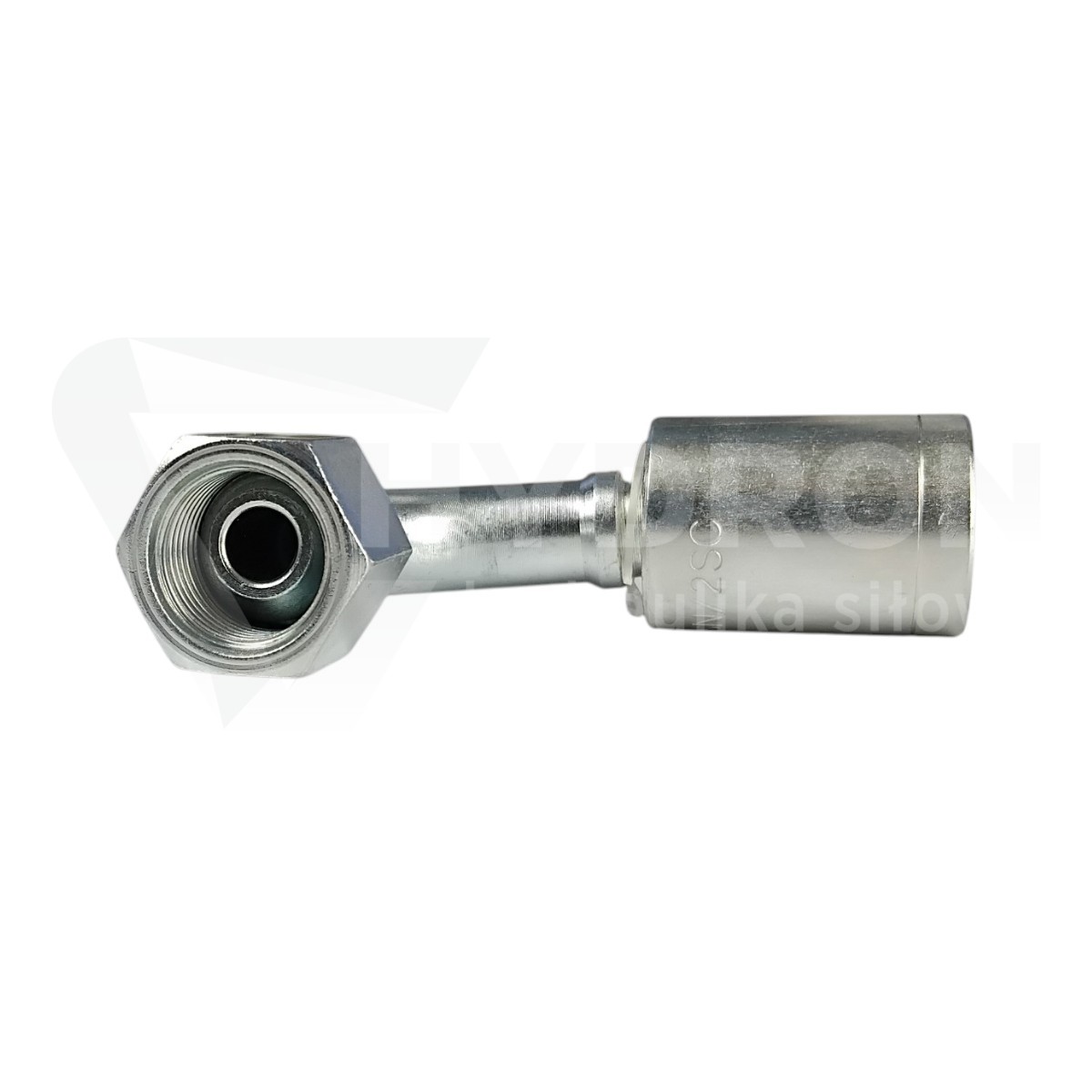

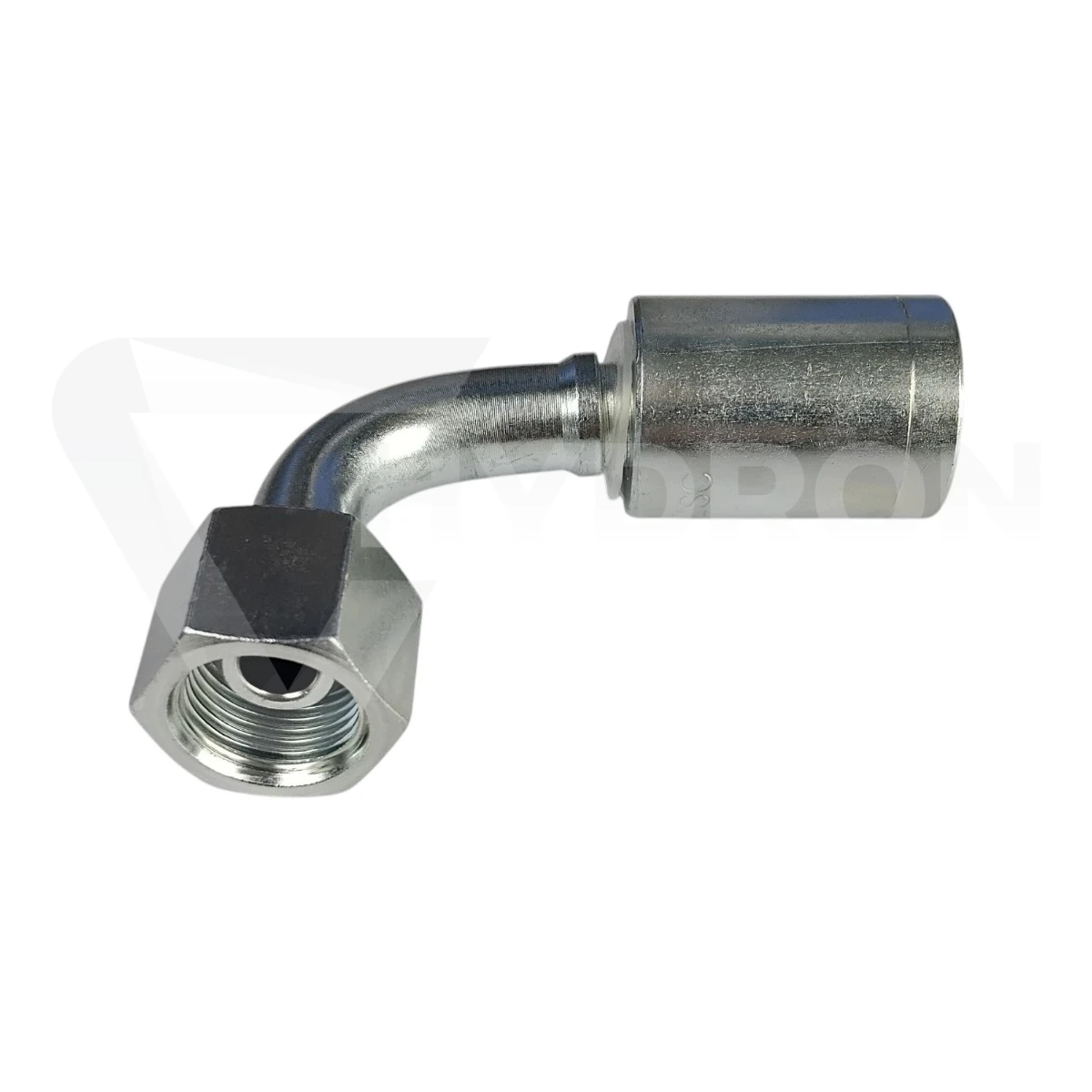

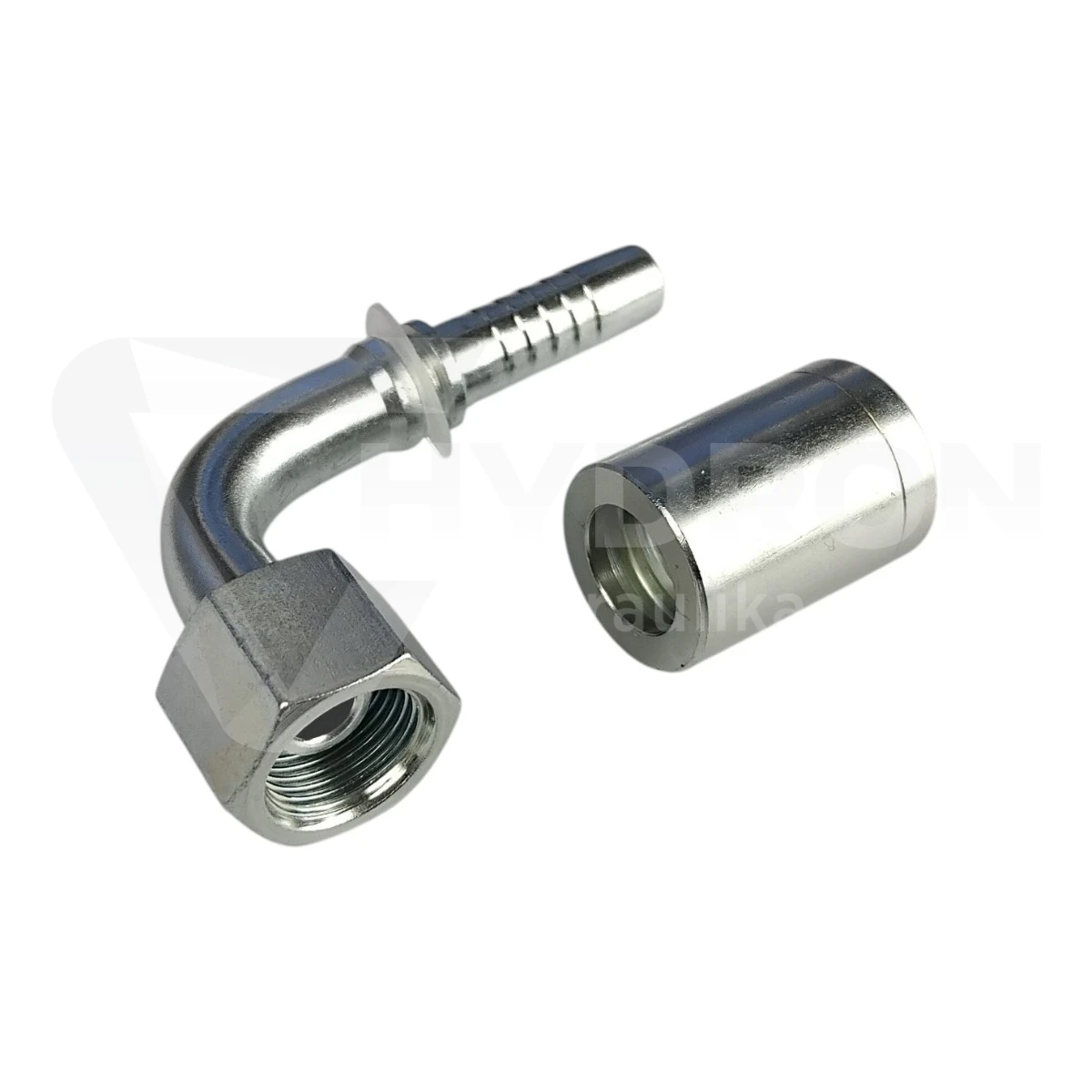

Zakucie DKR 90° C12 DN13 1/2" BSP do węży 1SN i 2SC

Zakucie DKR 90° C12 DN13 1/2" BSP to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężami 1SN oraz 2SC w rozmiarze DN13. Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 1/2" BSP oraz powierzchnię uszczelniającą na stożku 60°. Konstrukcja pod kątem 90° umożliwia zmianę kierunku przewodu bezpośrednio przy przyłączu i ułatwia montaż w ograniczonej przestrzeni.

Parametry techniczne zakucia DKR 90° C12

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR 90°,
oznaczenie grupy: C12,
kąt: 90°,
rozmiar przewodu: DN13,
nominalny rozmiar przewodu: 1/2",
przeznaczenie: węże hydrauliczne 1SN i 2SC,
gwint przyłączeniowy: G 1/2" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
wymiar D: 9 mm,
wymiar E: 42 mm,
wymiar B: 43 mm,
sposób montażu: zaciskanie na przewodzie hydraulicznym.

Zakucie do węży 1SN i 2SC DN13

Ten wariant został przeznaczony do wykonywania przewodów DN13 z wężami 1SN oraz 2SC. Mimo tego samego nominalnego rozmiaru DN13 oba typy węży różnią się konstrukcją, dlatego elementy systemu zakuwania i parametry zacisku powinny być dobrane do konkretnego przewodu.

Nie należy automatycznie przenosić parametrów zakuwania z przewodów 2SN, 4SP lub innych konstrukcji tylko dlatego, że posiadają taki sam rozmiar nominalny DN13.

DKR 90° z gwintem 1/2" BSP

Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 1/2" BSP. Dzięki temu podczas montażu można dokręcić przewód bez obracania całym wężem, co ogranicza ryzyko jego skręcenia.

Rozwiązanie jest szczególnie praktyczne w zabudowanych instalacjach hydraulicznych, gdzie przewód musi zostać ustawiony w określonym kierunku.

Uszczelnienie na stożku 60°

Końcówki DKR wykorzystują uszczelnienie na współpracujących powierzchniach stożkowych 60°. Gwint BSP odpowiada za skręcenie i dociśnięcie elementów, natomiast szczelność uzyskiwana jest na powierzchni stożkowej.

Dlatego samo dopasowanie gwintu 1/2" BSP nie wystarcza do potwierdzenia pełnej kompatybilności. Należy również sprawdzić geometrię powierzchni uszczelniającej elementu współpracującego.

DN13 i 1/2" BSP – dwa niezależne parametry

DN13 określa stronę przewodową zakucia, natomiast 1/2" BSP odnosi się do gwintu po stronie przyłączeniowej. W tym wariancie wartości nominalne są zbliżone, ale opisują dwie różne części końcówki.

Przy wymianie przewodu należy więc sprawdzić zarówno średnicę węża, jak i rzeczywisty gwint w maszynie lub urządzeniu.

Wymiary końcówki C12 DN13 1/2"

Dla wariantu C12 DN13 z gwintem G 1/2" BSP wartości wynoszą D = 9 mm, E = 42 mm oraz B = 43 mm. Dane te są przydatne podczas porównywania nowej końcówki z elementem zdemontowanym z istniejącego przewodu.

Dlaczego końcówka 90°?

Kątowa konstrukcja pozwala zmienić kierunek przewodu bezpośrednio przy przyłączu. Jest to szczególnie przydatne przy rozdzielaczach, pompach, siłownikach i blokach hydraulicznych, gdzie prosta końcówka mogłaby wymuszać zbyt ciasne zagięcie węża.

W wielu instalacjach zastosowanie końcówki 90° pozwala również ograniczyć konieczność stosowania dodatkowego adaptera kolankowego.

Ustawienie końcówki przed zakuciem

Przed wykonaniem ostatecznego zacisku należy ustalić właściwą orientację końcówki 90°. Ma to szczególne znaczenie przy przewodach zakończonych kolankami po obu stronach.

Nieprawidłowe ustawienie może powodować skręcenie przewodu po zamontowaniu, powstawanie naprężeń przy zakuciach lub kolizję z elementami maszyny.

Najczęstsze błędy przy doborze

Najczęstsze błędy to pomylenie DN13 z rozmiarem gwintu, zastosowanie niewłaściwego standardu przyłącza, nieuwzględnienie stożka 60° oraz zastosowanie parametrów zakuwania przeznaczonych do innego typu węża.

W przypadku tego produktu należy zachować oznaczenie 1SN/2SC, ponieważ określa ono właściwy wariant systemu zakuwania.
