Zakucie DKR 90° C12 13 3/4" /1SN

Przejdź do sekcji Opinie

35,35 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Oznaczenie grupy końcówki C12 - DKR90
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zakucie na prasie hydraulicznej
Pasuje do węży 1sn

Opis

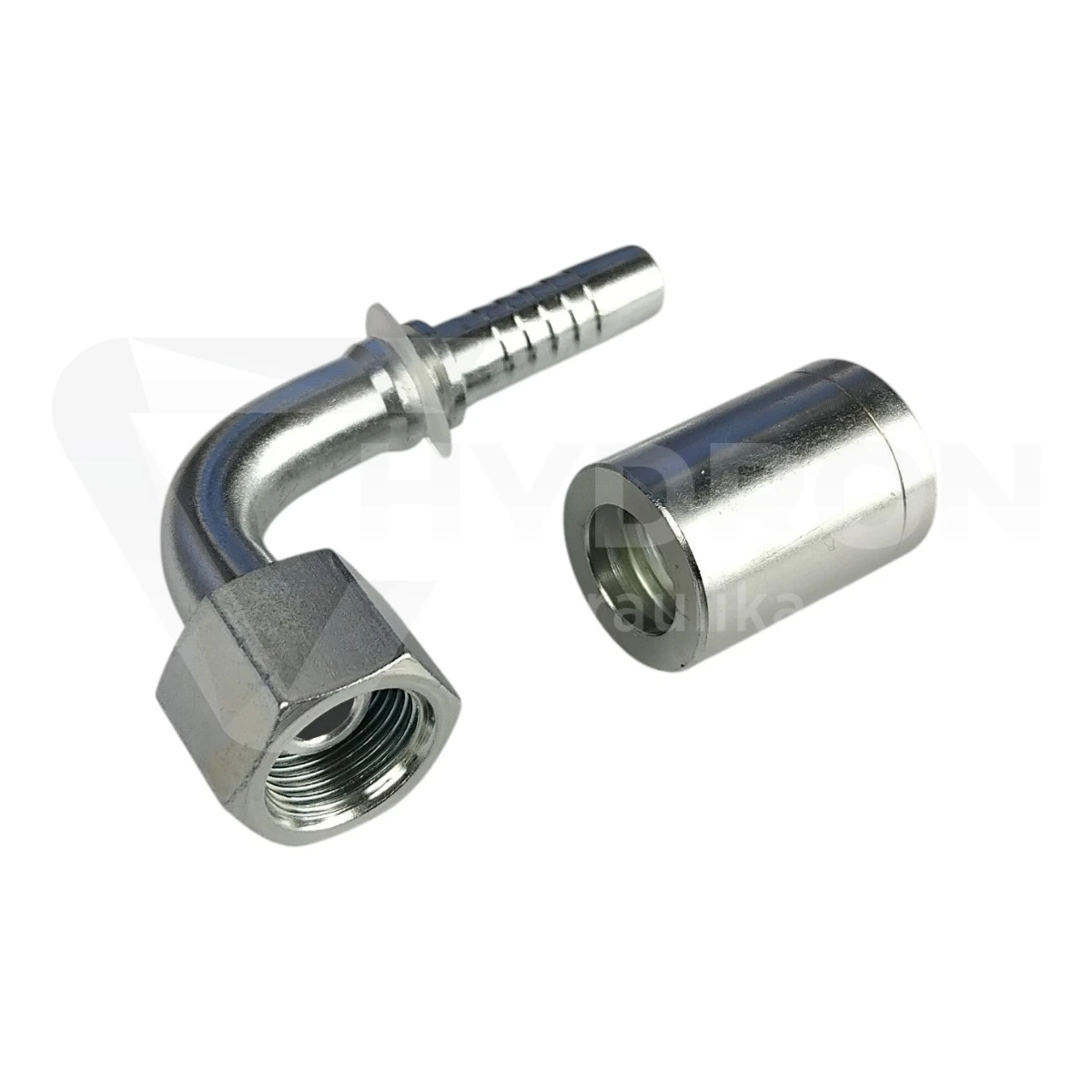

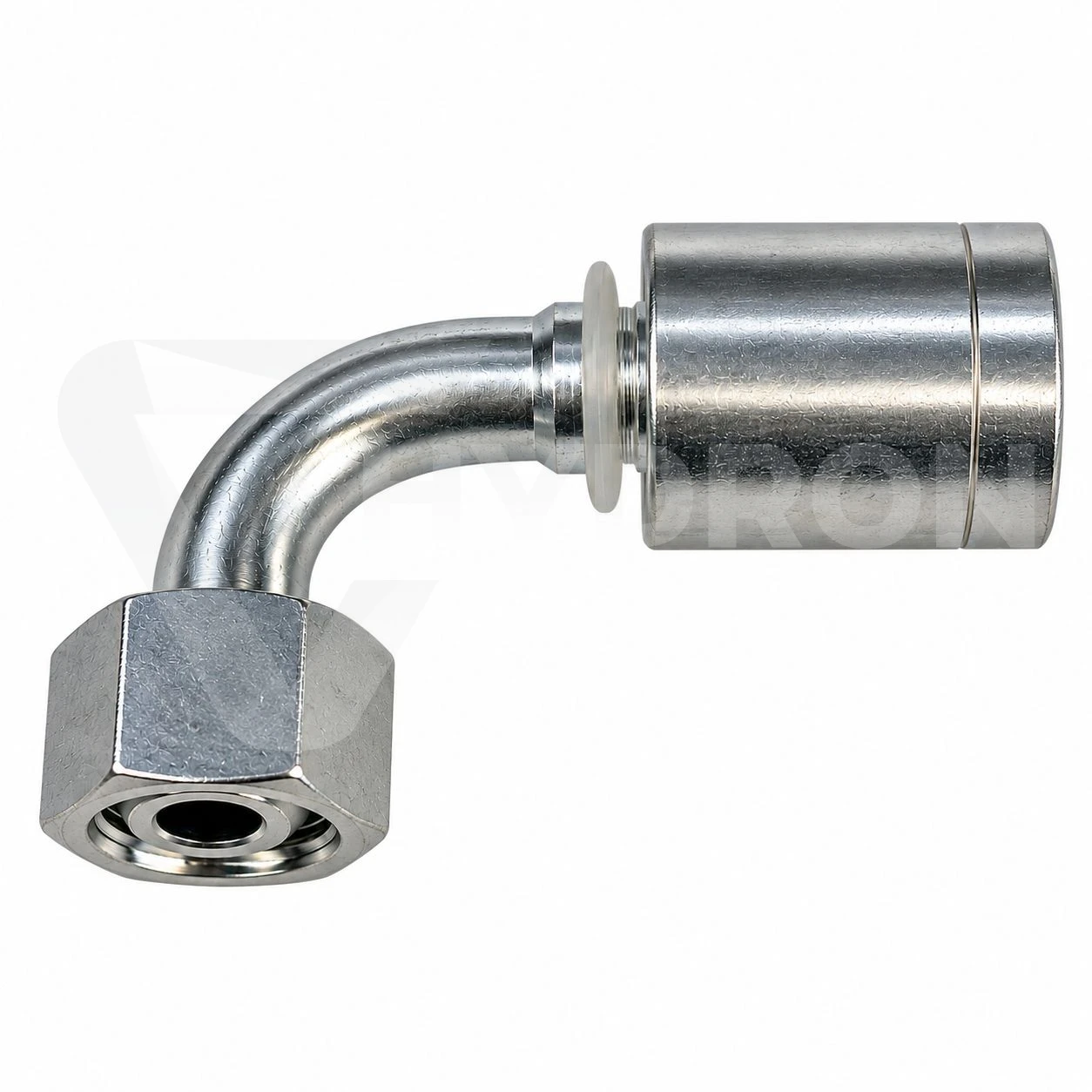

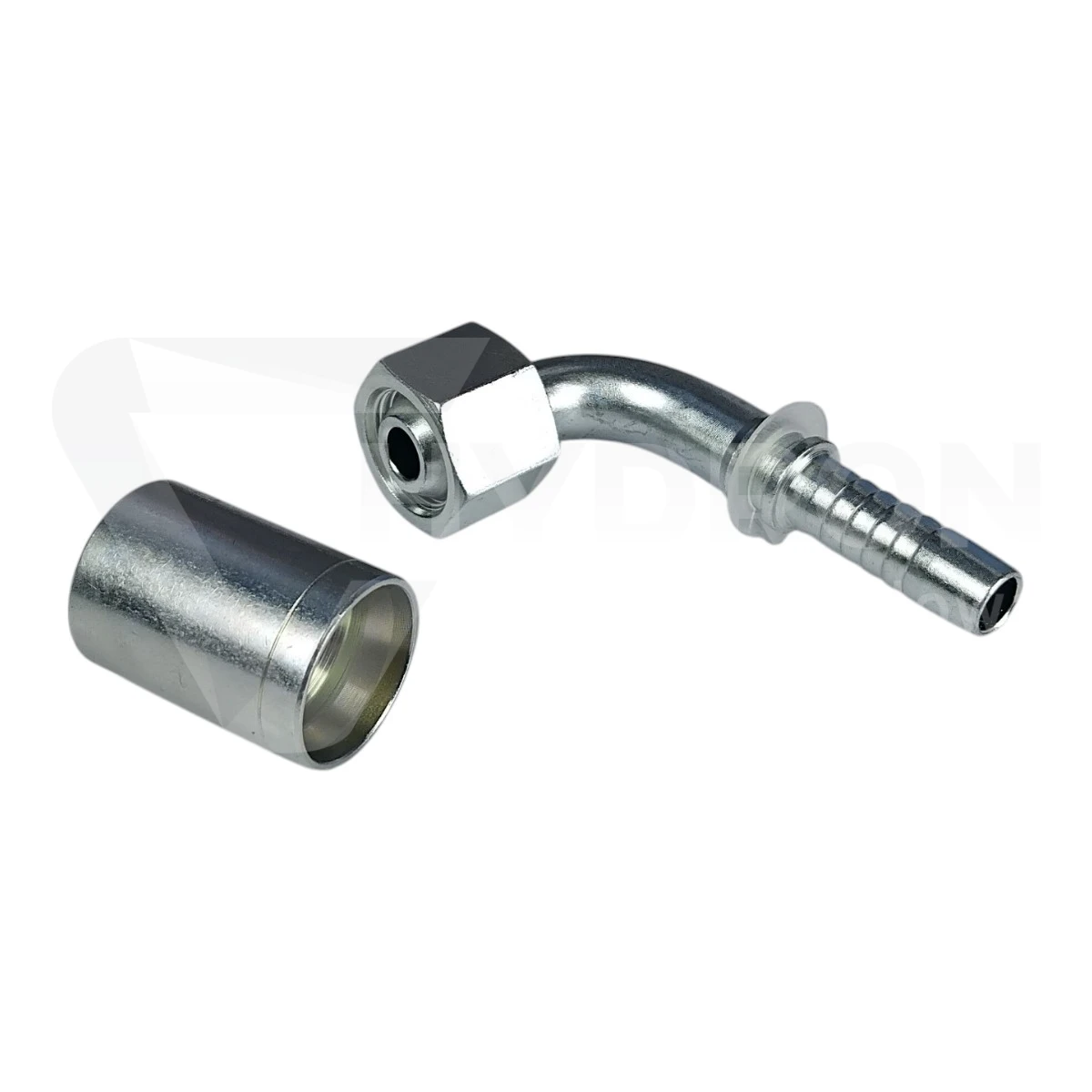

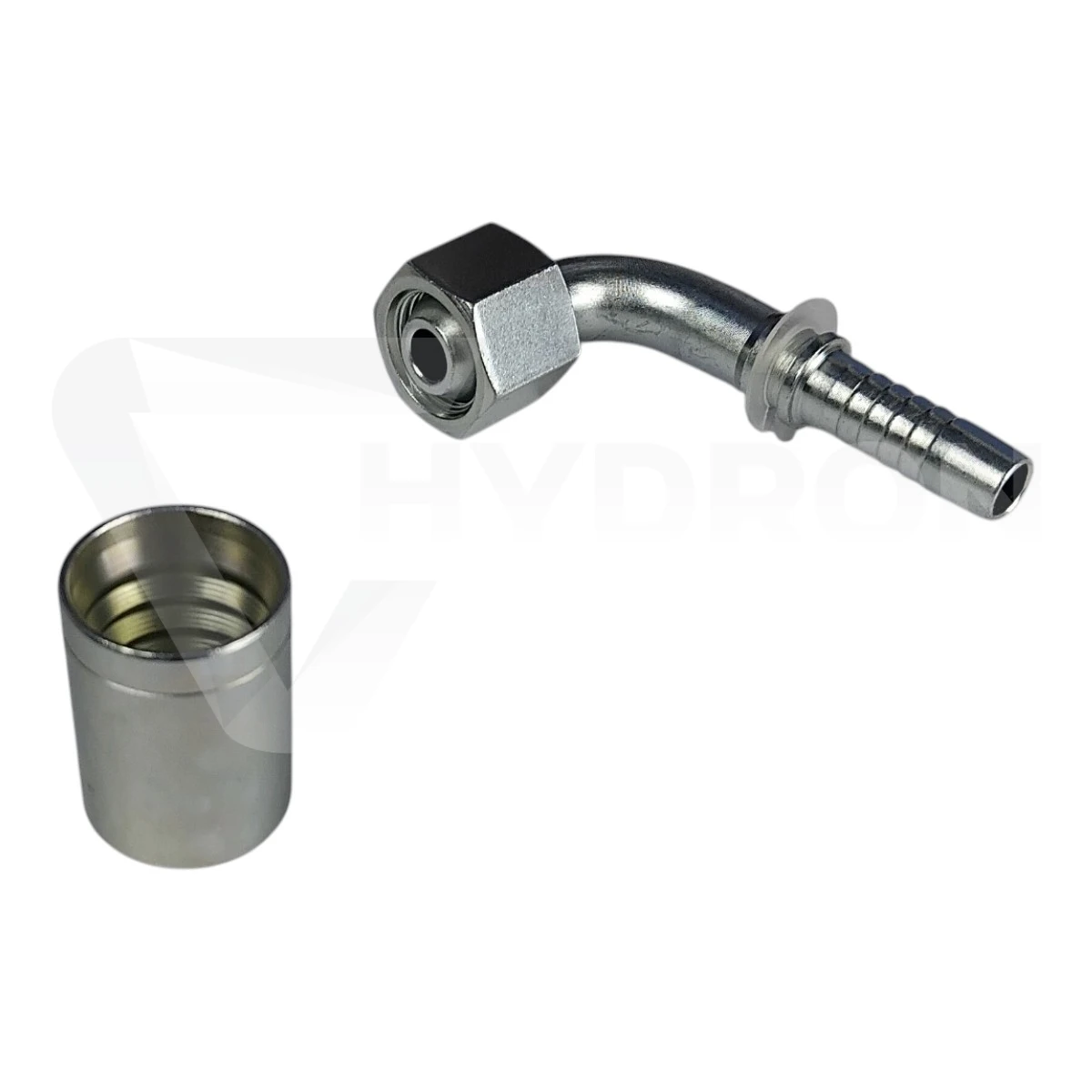

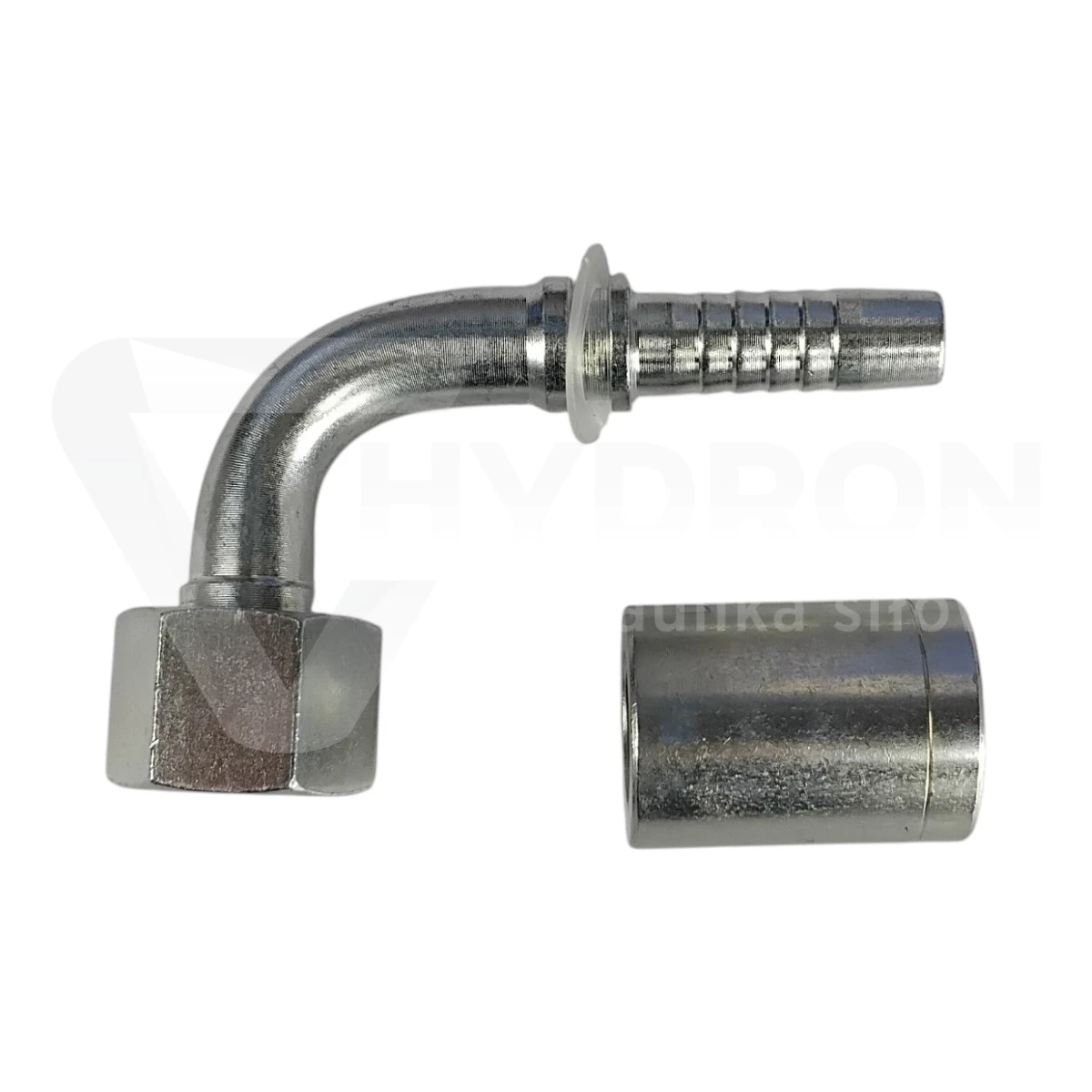

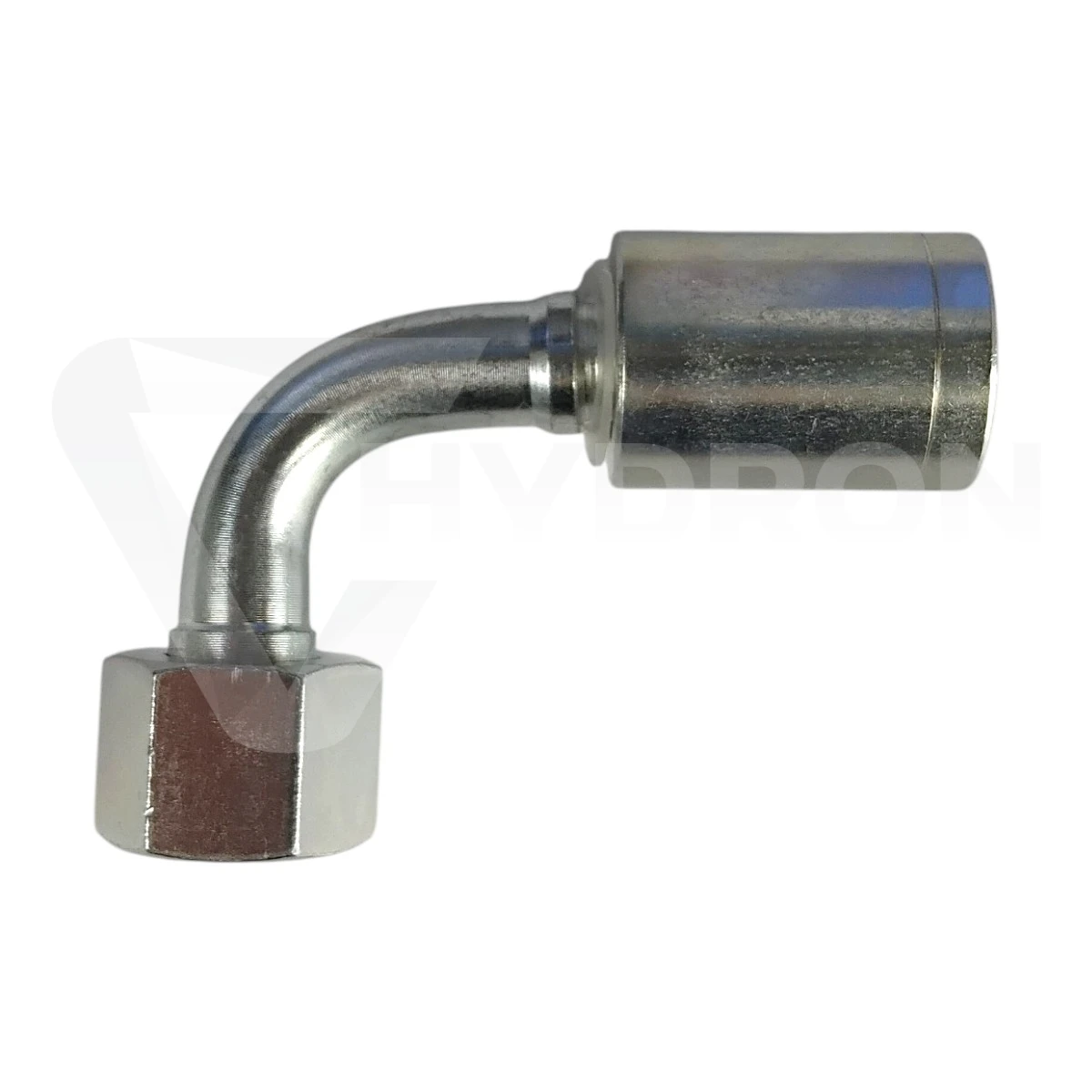

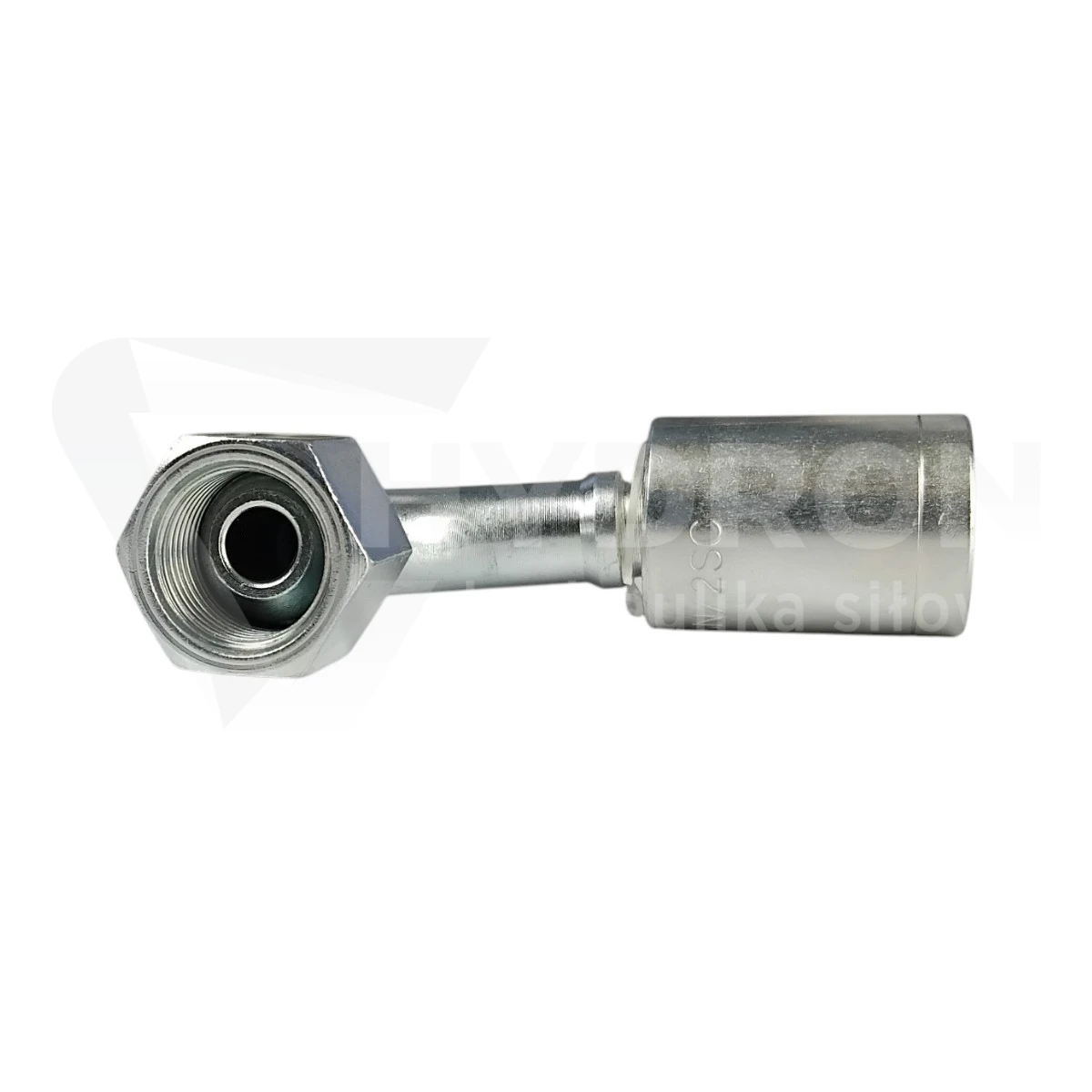

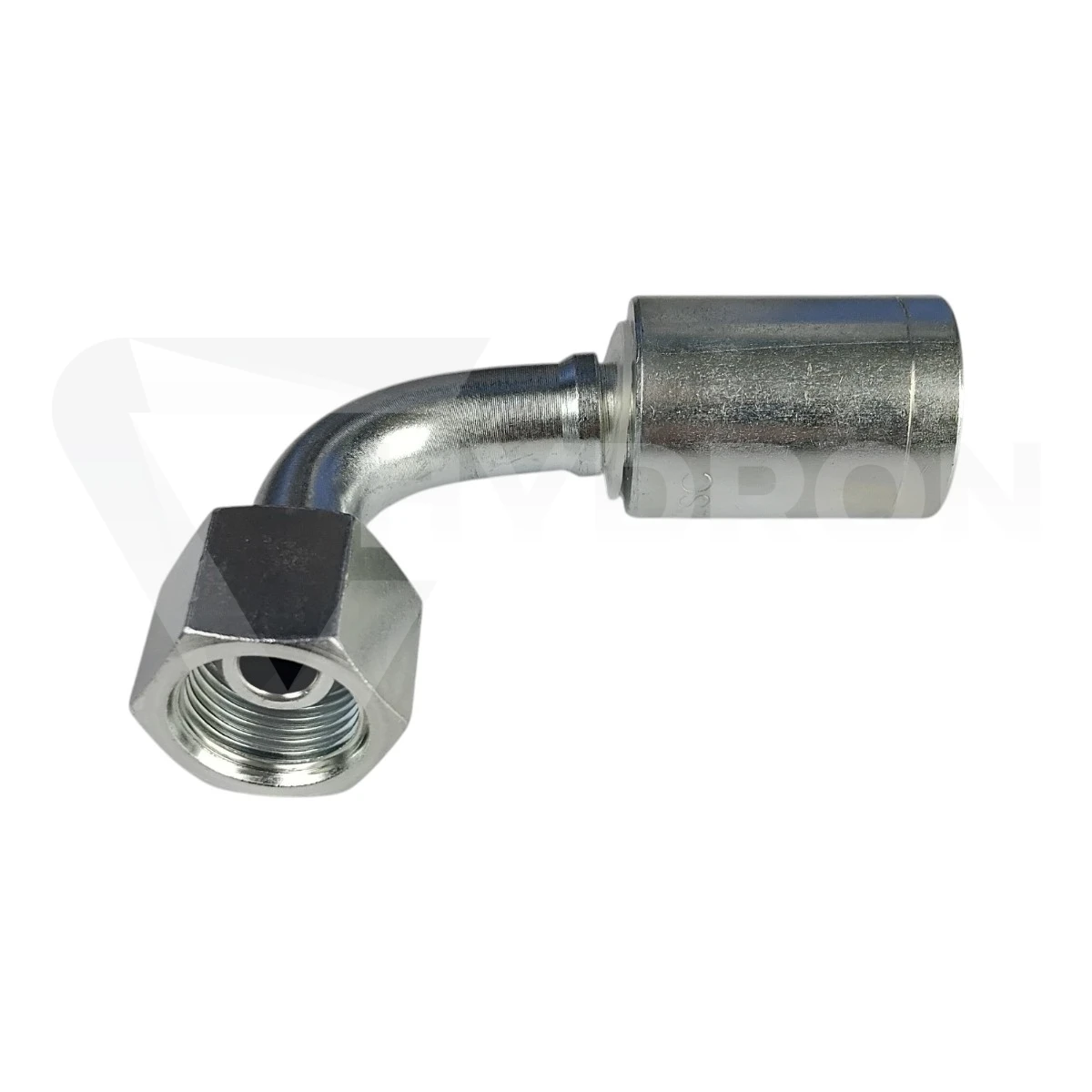

Zakucie DKR 90° C12 DN13 3/4" BSP do węża 1SN

Zakucie DKR 90° C12 DN13 3/4" BSP to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 1SN w rozmiarze DN13. Po stronie przyłączeniowej posiada obrotową nakrętkę z gwintem wewnętrznym G 3/4" BSP oraz uszczelnienie na stożku 60°. Konstrukcja pod kątem 90° ułatwia prowadzenie przewodu w ograniczonej przestrzeni i pozwala zmienić jego kierunek bez stosowania dodatkowego kolanka.

Parametry techniczne zakucia DKR 90° C12

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR 90°,
oznaczenie grupy: C12,
kąt: 90°,
rozmiar przewodu: DN13,
nominalny rozmiar przewodu: 1/2",
przeznaczenie: wąż hydrauliczny 1SN,
gwint przyłączeniowy: G 3/4" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
materiał końcówki: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
temperatura pracy końcówki: od -20°C do +120°C,
sposób montażu: zaciskanie na przewodzie hydraulicznym.

DKR 90° z gwintem 3/4" BSP

Końcówka DKR posiada obrotową nakrętkę z gwintem wewnętrznym BSP. W tym wykonaniu zastosowano gwint G 3/4", który powinien współpracować z odpowiednim przyłączem zewnętrznym oraz powierzchnią uszczelniającą dostosowaną do stożka 60°.

Obrotowa nakrętka pozwala dokręcić połączenie bez obracania całym przewodem. Ogranicza to ryzyko skręcenia węża i ułatwia montaż w gotowej instalacji hydraulicznej.

DN13 i 3/4" BSP to dwa różne parametry

DN13 określa stronę przewodową zakucia i odpowiada nominalnie wężowi 1/2". Oznaczenie 3/4" BSP dotyczy natomiast gwintu po stronie przyłączeniowej. Są to dwa niezależne parametry, które należy sprawdzić osobno.

To ważne, ponieważ w obrębie tej samej rodziny końcówek mogą występować różne kombinacje DN przewodu i rozmiaru gwintu. Dobór tylko na podstawie jednego z tych parametrów może prowadzić do pomyłki.

Uszczelnienie na stożku 60°

W końcówkach DKR szczelność połączenia uzyskiwana jest na współpracujących powierzchniach stożkowych 60°. Gwint służy przede wszystkim do skręcenia i dociśnięcia elementów.

Dlatego samo dopasowanie gwintu G 3/4" BSP nie wystarcza do potwierdzenia kompatybilności. Trzeba również sprawdzić geometrię powierzchni uszczelniającej po drugiej stronie.

Zakucie do przewodu 1SN DN13

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 1SN w rozmiarze DN13. Wąż 1SN posiada jeden oplot z drutu stalowego, dlatego dobór tulei i parametrów zacisku powinien odpowiadać właśnie tej konstrukcji przewodu.

Nie należy automatycznie stosować tulei ani ustawień zakuwarki przeznaczonych do 2SN, 2SC, 4SP lub innych typów węży wyłącznie dlatego, że mają ten sam nominalny rozmiar DN13.

Dlaczego wykonanie 90°?

Końcówka 90° pozwala skierować przewód bezpośrednio w wymaganym kierunku. Jest to szczególnie przydatne przy rozdzielaczach, pompach, siłownikach, silnikach hydraulicznych i blokach zaworowych, gdzie prosta końcówka mogłaby wymuszać zbyt ciasne zagięcie przewodu.

W wielu przypadkach zastosowanie kolanka 90° pozwala także zrezygnować z dodatkowego adaptera kątowego, dzięki czemu instalacja może być prostsza i bardziej zwarta.

Na co zwrócić uwagę przy montażu?

Przed zakuciem należy ustalić właściwą orientację końcówki 90°. Ma to szczególne znaczenie wtedy, gdy również na drugim końcu przewodu znajduje się kolanko.

Nieprawidłowe ustawienie może prowadzić do skręcenia przewodu, powstawania naprężeń przy zakuciach albo kolizji z elementami konstrukcyjnymi maszyny.

Najczęstsze błędy przy doborze

Najczęstsze błędy to pomylenie DN13 z rozmiarem gwintu, zastosowanie niewłaściwego standardu przyłącza, nieuwzględnienie stożka 60° oraz użycie elementów zakuwanych przeznaczonych do innego typu węża niż 1SN.
