Zakucie DKR 90° C12 13 1/2" /SN

Przejdź do sekcji Opinie

16,40 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Oznaczenie grupy końcówki C12 - DKR90
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zakucie na prasie hydraulicznej
Pasuje do węży 2sn

Opis

Zakucie DKR 90° C12 DN13 1/2" BSP SN

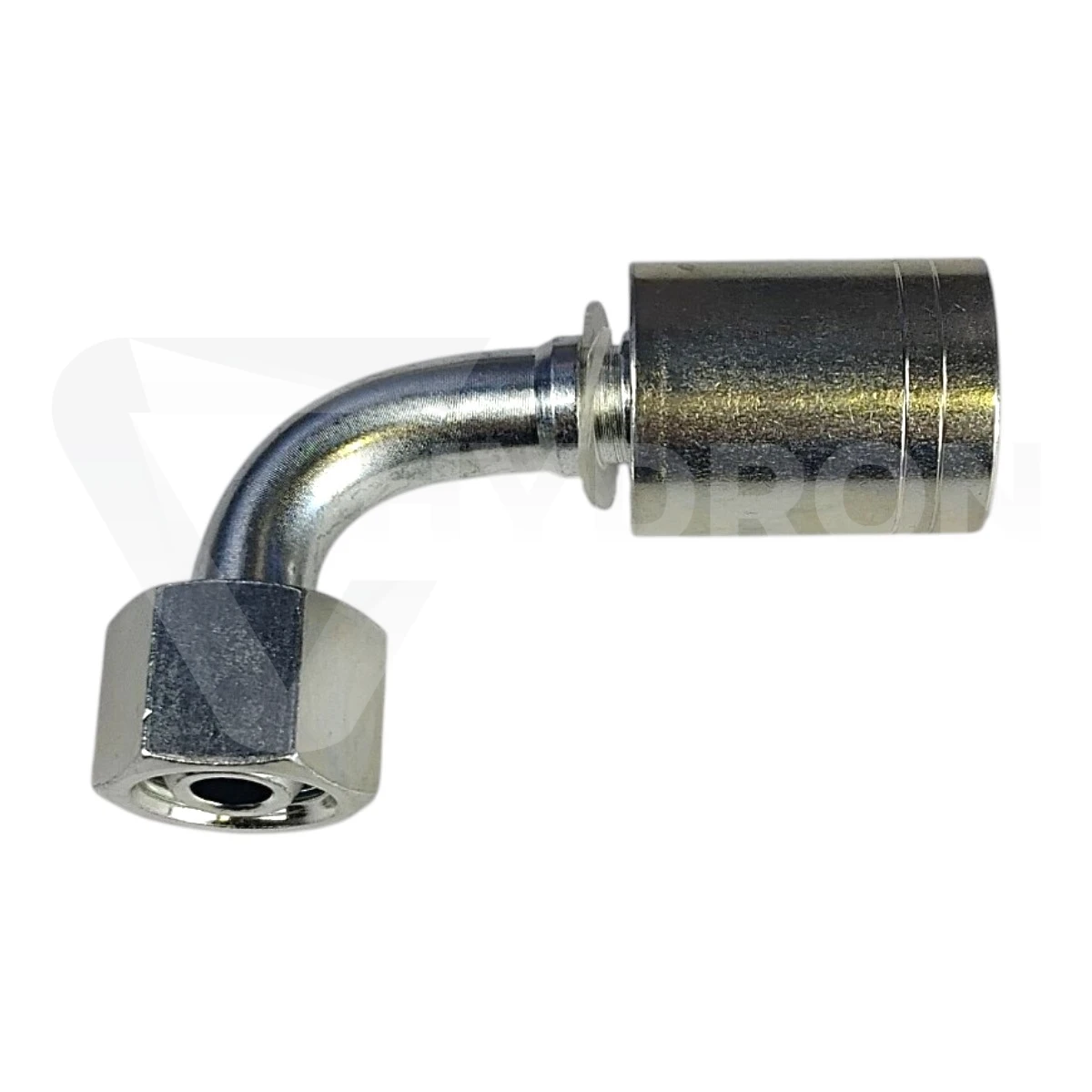

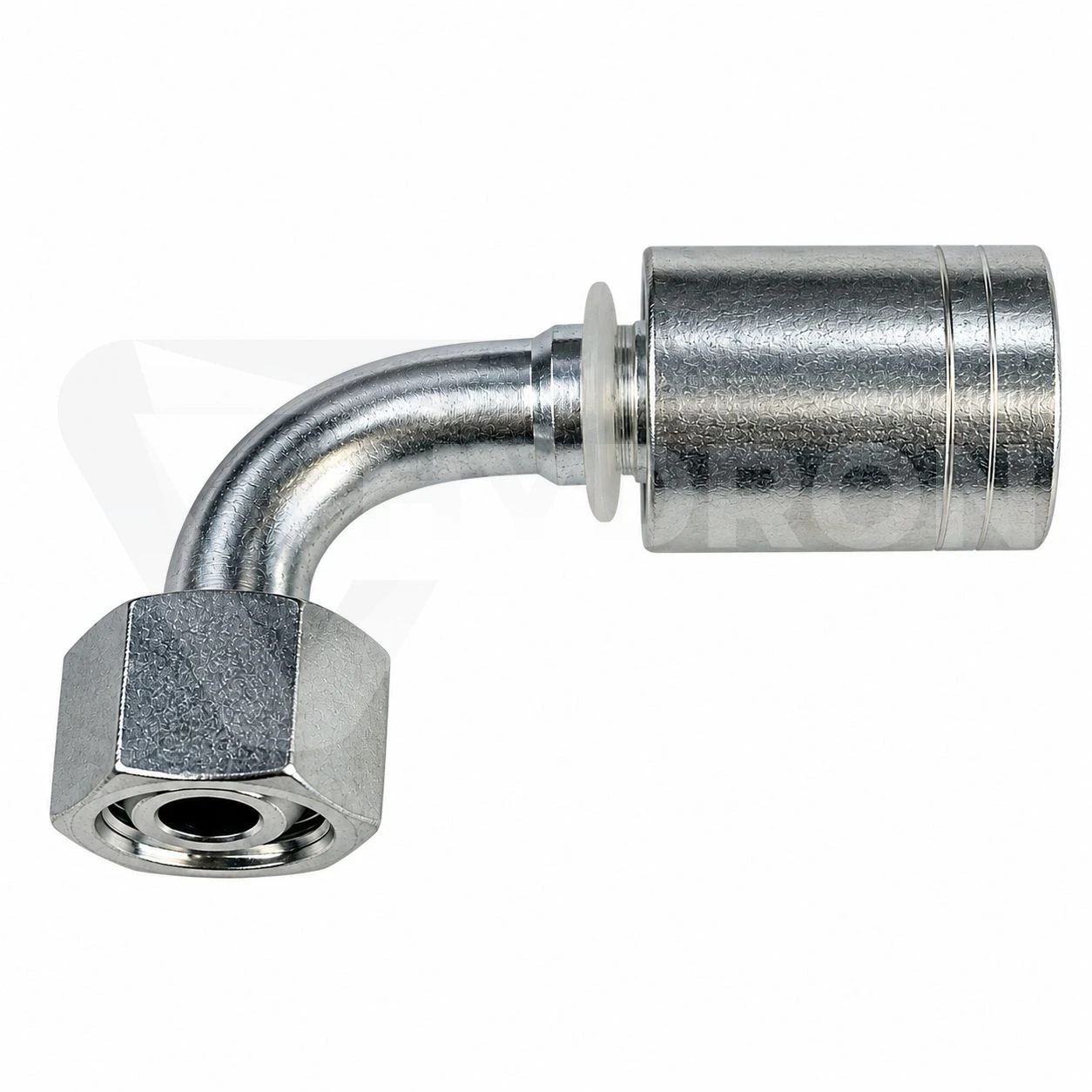

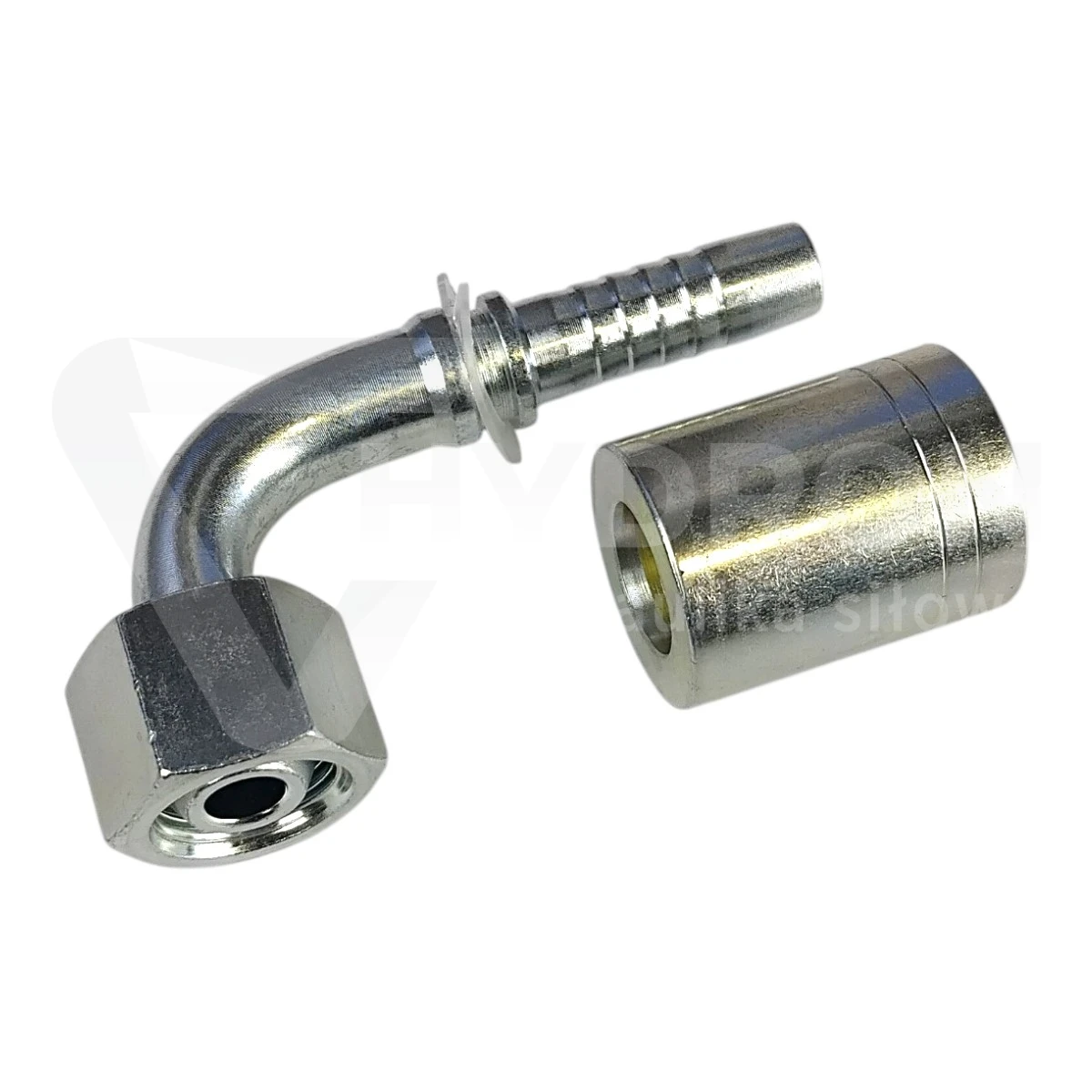

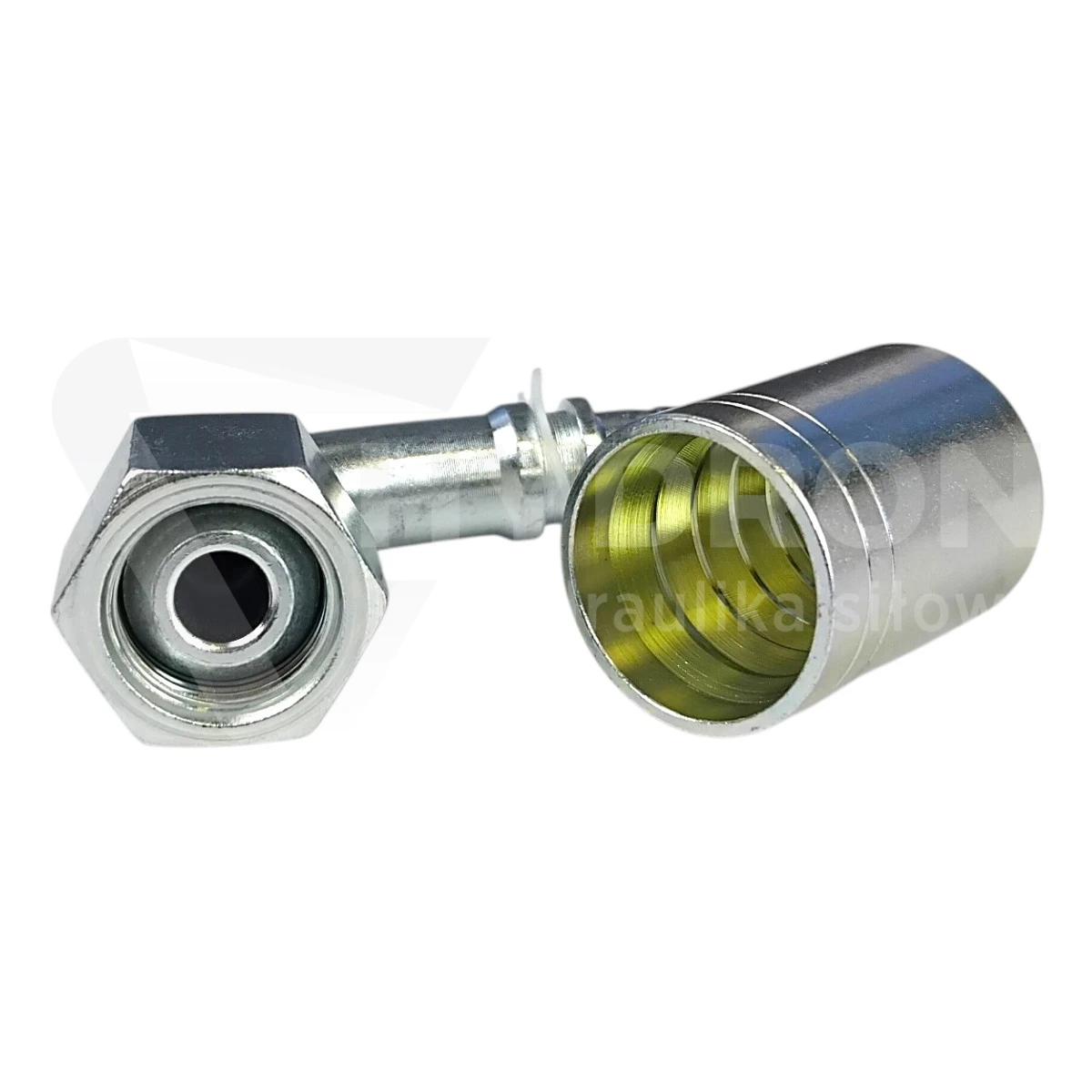

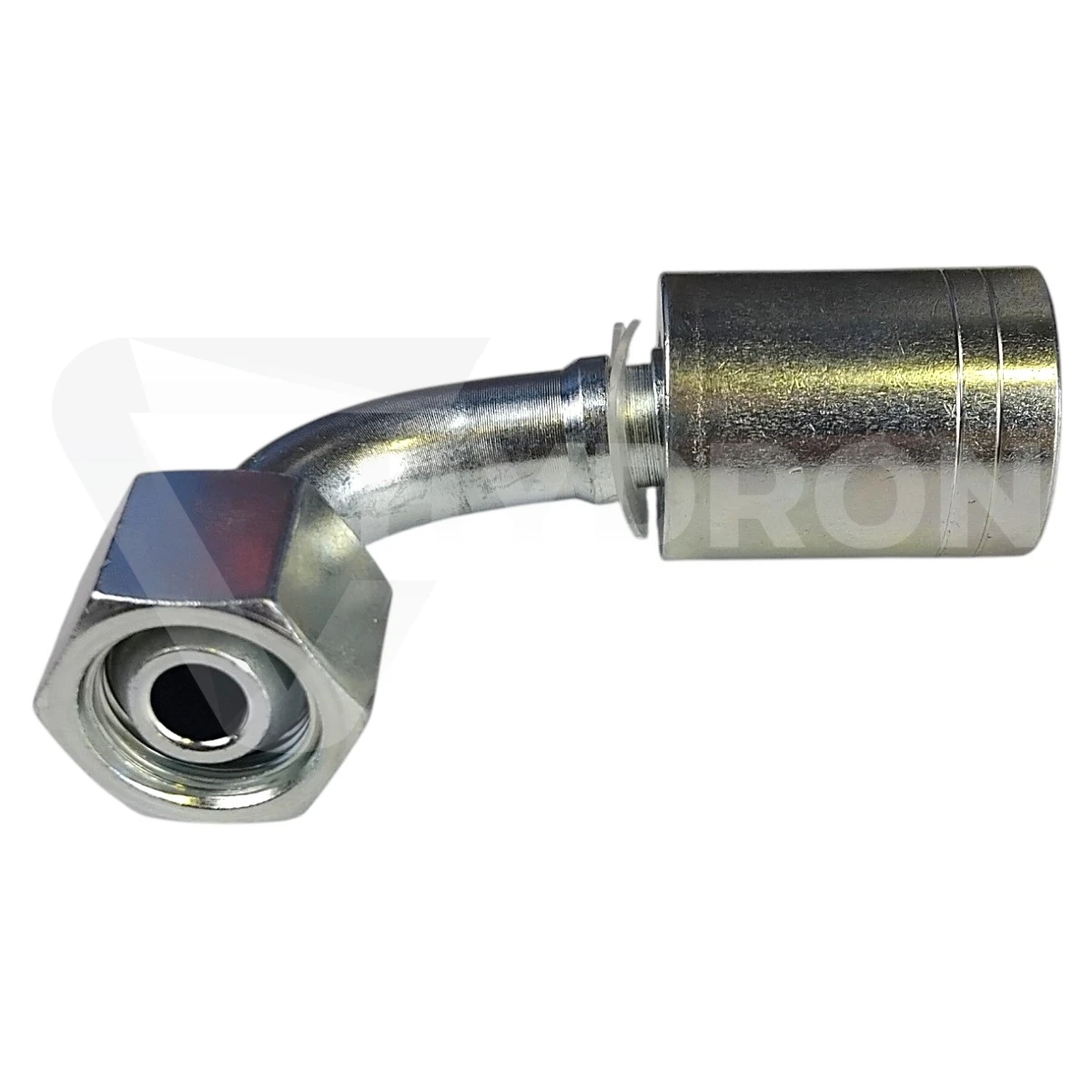

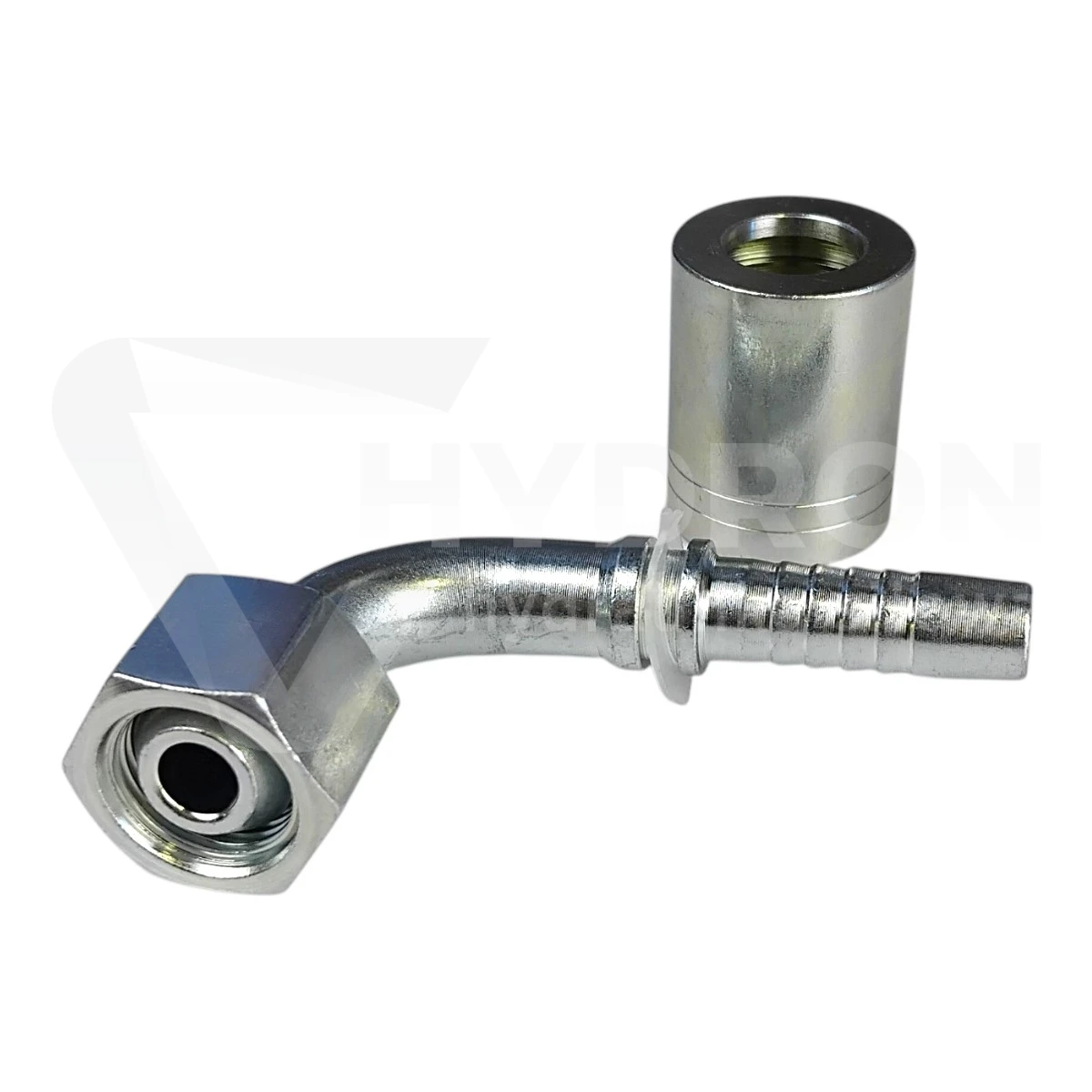

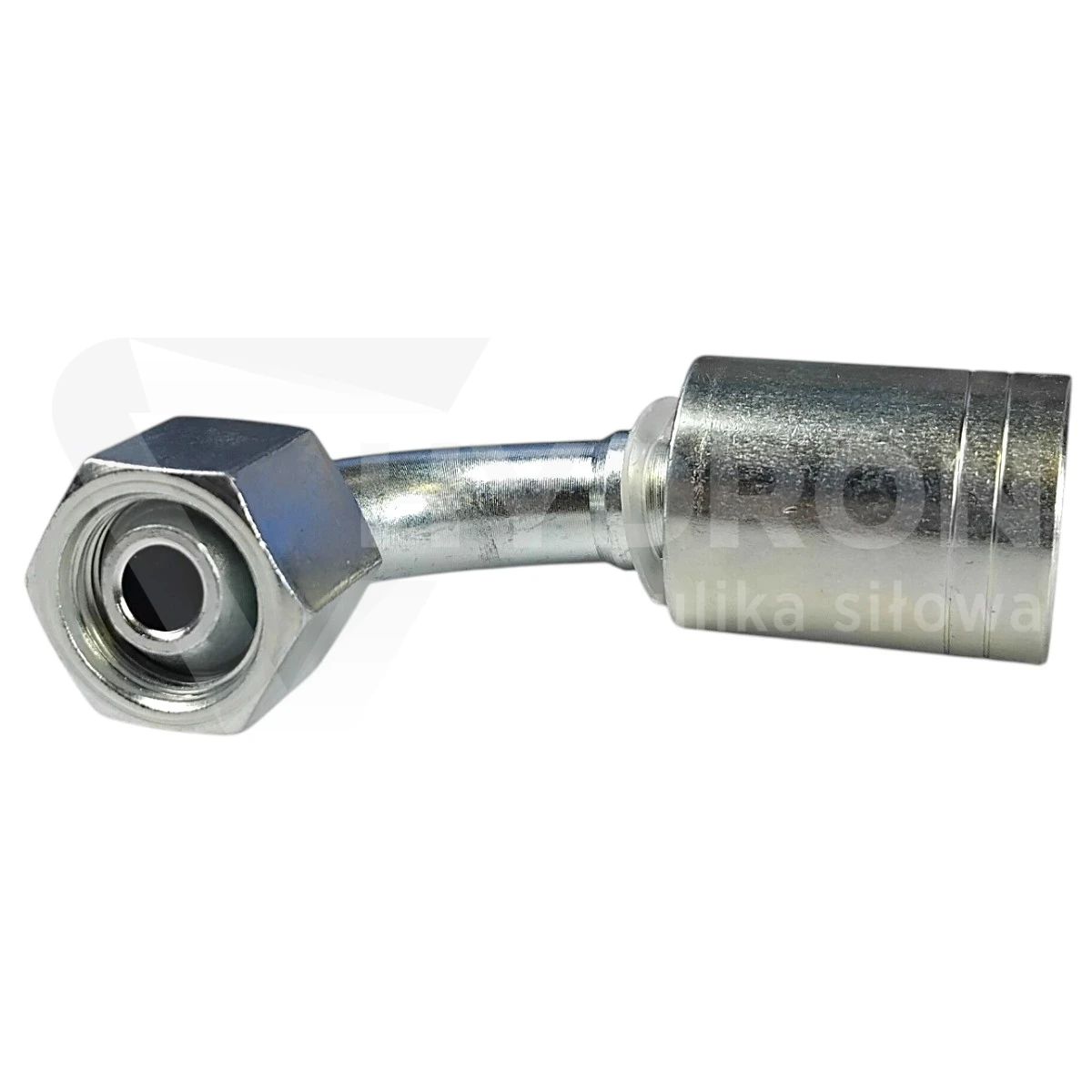

Zakucie DKR 90° C12 DN13 1/2" BSP SN to kątowa końcówka hydrauliczna przeznaczona do wykonywania zakutych przewodów w rozmiarze DN13. Po stronie przyłączeniowej posiada obrotową nakrętkę z gwintem wewnętrznym G 1/2" BSP oraz uszczelnienie na stożku 60°. Konstrukcja 90° umożliwia zmianę kierunku prowadzenia przewodu bez stosowania dodatkowego kolanka i ułatwia montaż w ograniczonej przestrzeni.

Parametry techniczne zakucia DKR 90° C12

typ: zakucie hydrauliczne kątowe,
rodzaj końcówki: DKR 90°,
oznaczenie grupy: C12,
kąt: 90°,
rozmiar przewodu: DN13,
gwint przyłączeniowy: G 1/2" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
oznaczenie wariantu: SN,
wymiar D: 9 mm,
wymiar E: 42 mm,
wymiar B: 43 mm,
materiał końcówki: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
maksymalne ciśnienie samej końcówki: 315 bar,
temperatura pracy końcówki: od -20°C do +120°C,
przeznaczenie: zaciskanie na wężach hydraulicznych.

DKR 90° z gwintem 1/2" BSP

Końcówka DKR wykorzystuje obrotową nakrętkę z gwintem wewnętrznym BSP. W tym wariancie zastosowano gwint G 1/2", który powinien współpracować z odpowiednim przyłączem zewnętrznym oraz powierzchnią uszczelniającą przeznaczoną do stożka 60°.

Obrotowa nakrętka pozwala dokręcić połączenie bez obracania całym przewodem. Ogranicza to skręcanie węża podczas montażu i ułatwia wymianę przewodu w już zabudowanym układzie hydraulicznym.

DN13 i 1/2" BSP – co oznaczają?

DN13 określa stronę przewodową zakucia, natomiast 1/2" BSP odnosi się do gwintu po stronie przyłączeniowej. W tym przypadku oba oznaczenia są zbliżone nominalnie, ale dotyczą różnych części produktu i powinny być sprawdzane niezależnie.

W rodzinie C12 dla DN13 występują również inne warianty gwintów, dlatego dobór wyłącznie na podstawie średnicy przewodu może prowadzić do zakupu niewłaściwej końcówki.

Uszczelnienie na stożku 60°

W połączeniu DKR szczelność uzyskiwana jest na współpracujących powierzchniach stożkowych 60°. Gwint służy przede wszystkim do skręcenia i dociśnięcia elementów.

Dlatego zgodny gwint 1/2" BSP nie jest jedynym warunkiem poprawnego doboru. Należy również sprawdzić sposób uszczelnienia elementu współpracującego.

Wymiary wariantu C12 DN13 1/2"

Dla końcówki C12 DN13 z gwintem G 1/2" BSP tabela HYDRON podaje wymiar D równy 9 mm, E równy 42 mm oraz B równy 43 mm. Wymiary te ułatwiają identyfikację końcówki oraz porównanie jej z elementem zdemontowanym z maszyny.

Ciśnienie końcówki a ciśnienie gotowego przewodu

Dla samej końcówki DKR DN13 1/2" HYDRON podaje maksymalne ciśnienie 315 bar. Nie należy jednak automatycznie traktować tej wartości jako ciśnienia roboczego gotowego przewodu.

Dopuszczalne ciśnienie kompletnego przewodu hydraulicznego zależy również od zastosowanego węża, tulei, sposobu zakucia oraz pozostałych elementów zestawu. Ostateczny parametr powinien odpowiadać najsłabszemu elementowi całego przewodu.

Dlaczego końcówka 90°?

Końcówka kątowa pozwala zmienić kierunek przewodu bezpośrednio przy przyłączu. Jest to szczególnie przydatne przy rozdzielaczach, pompach, siłownikach i blokach hydraulicznych, gdzie prosta końcówka mogłaby wymuszać zbyt mały promień gięcia węża.

Prawidłowo dobrane kolanko może również ograniczyć potrzebę stosowania dodatkowego adaptera kątowego, dzięki czemu instalacja jest prostsza i bardziej zwarta.

Na co zwrócić uwagę przed zakuwaniem?

Przy końcówce 90° należy ustalić właściwy kierunek jej ustawienia jeszcze przed wykonaniem ostatecznego zacisku. Ma to szczególne znaczenie w przewodach posiadających końcówki kątowe po obu stronach.

Nieprawidłowa orientacja może powodować skręcanie gotowego przewodu, naprężenia przy zakuciu lub kolizję z innymi elementami maszyny.

Najczęstsze błędy przy doborze

Najczęstsze błędy to dobór końcówki wyłącznie według DN13, nieuwzględnienie rzeczywistego rozmiaru gwintu BSP oraz pominięcie stożka uszczelniającego 60°. Warto także zachować oznaczenie SN zgodne z kartą produktu.

Końcówki DKR 90° i przewody hydrauliczne HYDRON

Pozostałe warianty można znaleźć w kategorii końcówki DKR 90° C12 z gwintem BSP.

HYDRON wykonuje również zakute węże hydrauliczne na wymiar z doborem odpowiednich końcówek i konfiguracji przyłączy.

Najczęstsze pytania

Jaki gwint posiada końcówka?

Końcówka posiada obrotową nakrętkę z gwintem wewnętrznym G 1/2" BSP.

Jak uszczelniane jest połączenie DKR?

Połączenie wykorzystuje powierzchnię uszczelniającą na stożku 60°.

Jakie są wymiary wariantu DN13 1/2"?

Dla tego wariantu D = 9 mm, E = 42 mm oraz B = 43 mm.

Czy 315 bar jest ciśnieniem całego przewodu?

Nie należy tak tego interpretować. 315 bar jest wartością podawaną dla samej końcówki. Dopuszczalne ciśnienie kompletnego przewodu zależy również od węża, tulei i prawidłowego zakucia.

Co oznacza SN w nazwie?

SN jest oznaczeniem wariantu występującym w nazwie produktu. Bez jednoznacznej informacji dla SKU 11405 nie należy automatycznie rozwijać go jako 1SN lub 2SN.
