Zakucie DKR 90° C12 13 1/2" /2SN

Przejdź do sekcji Opinie

16,85 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

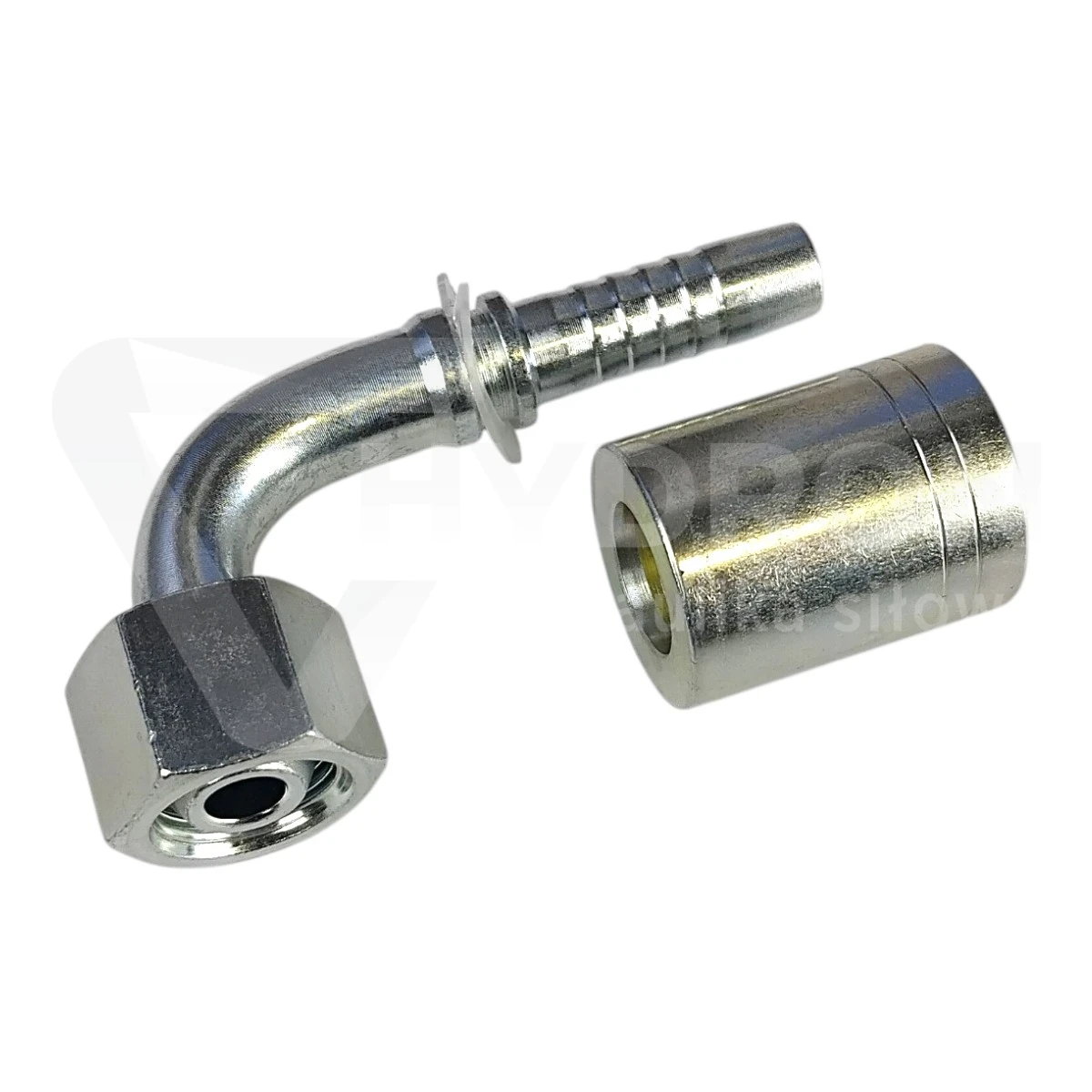

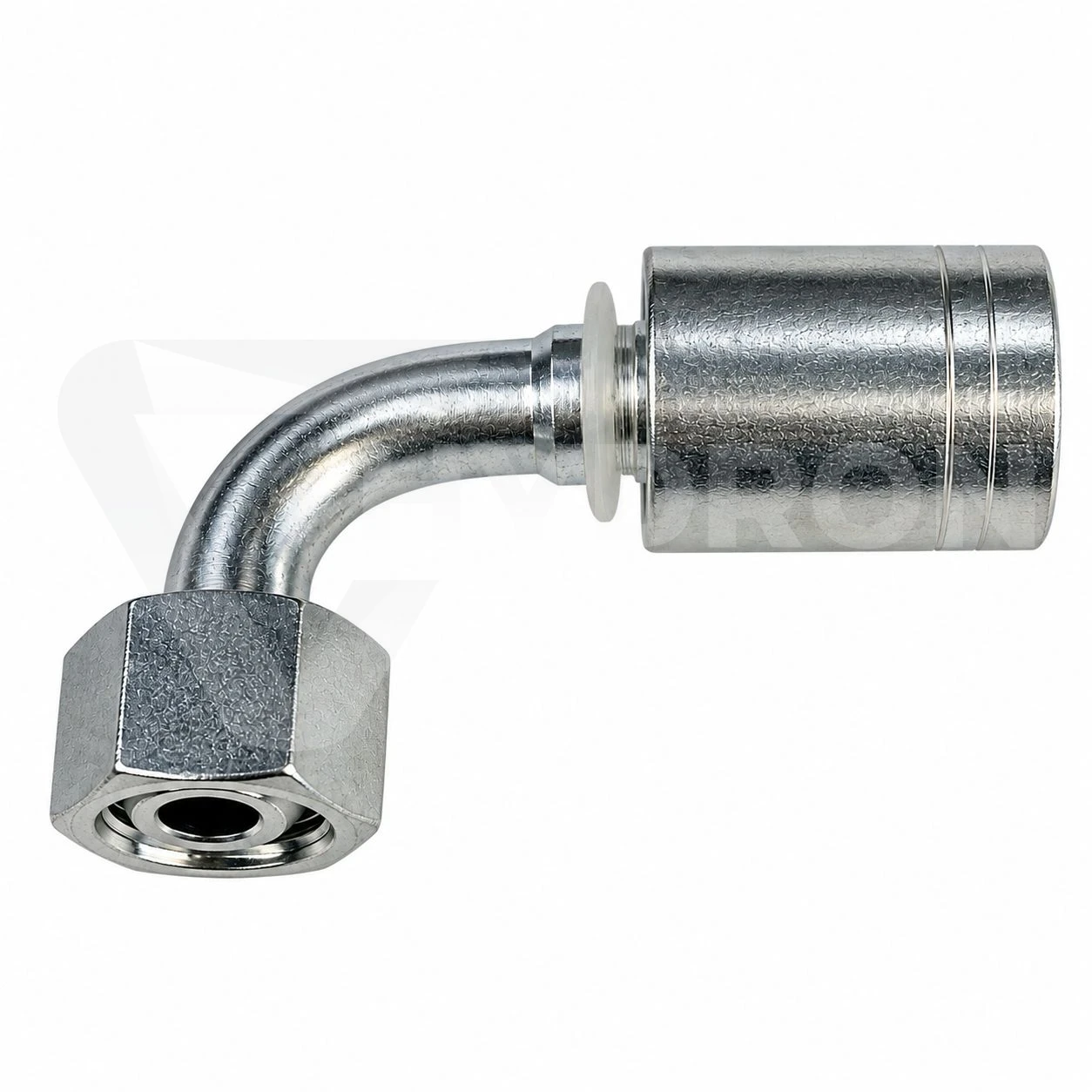

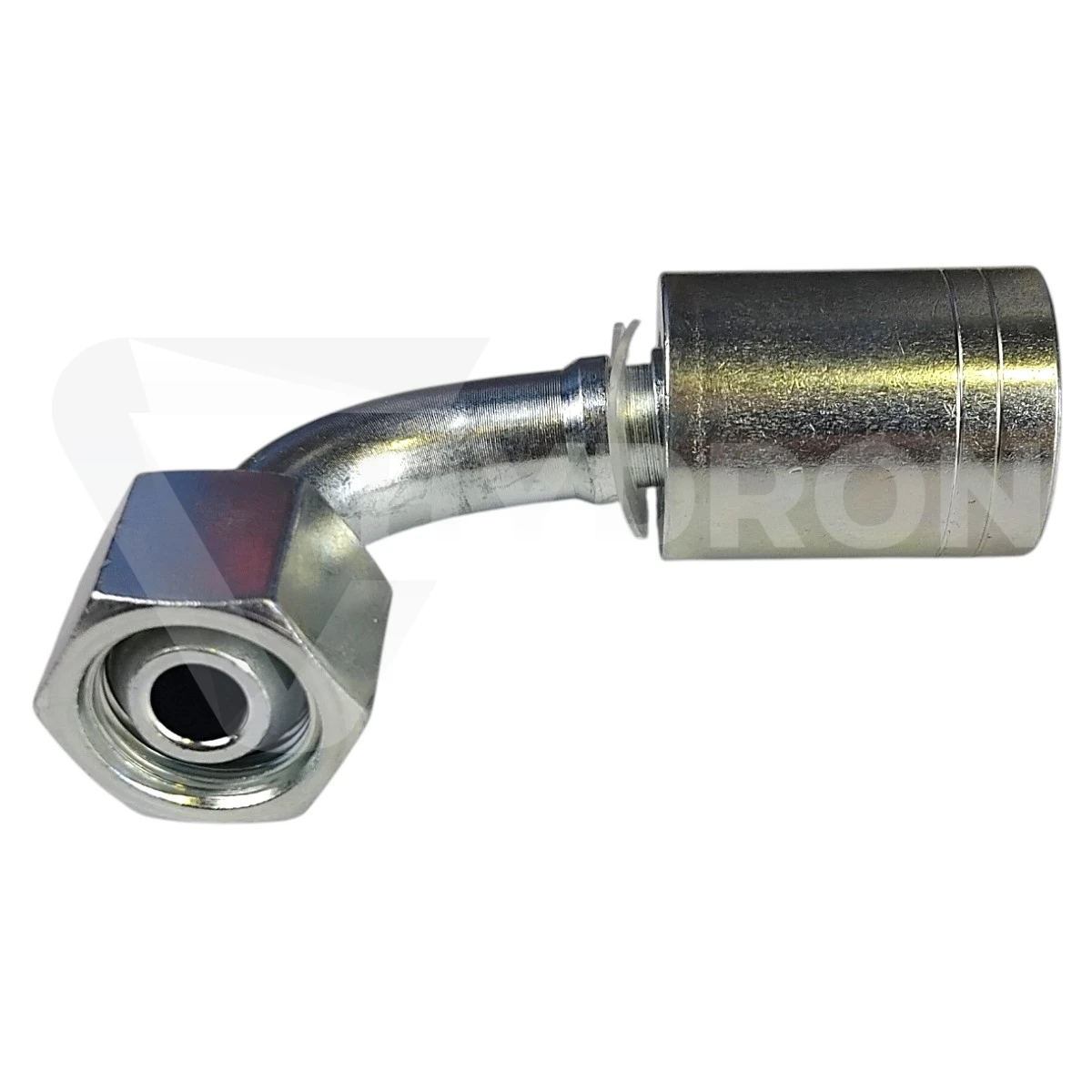

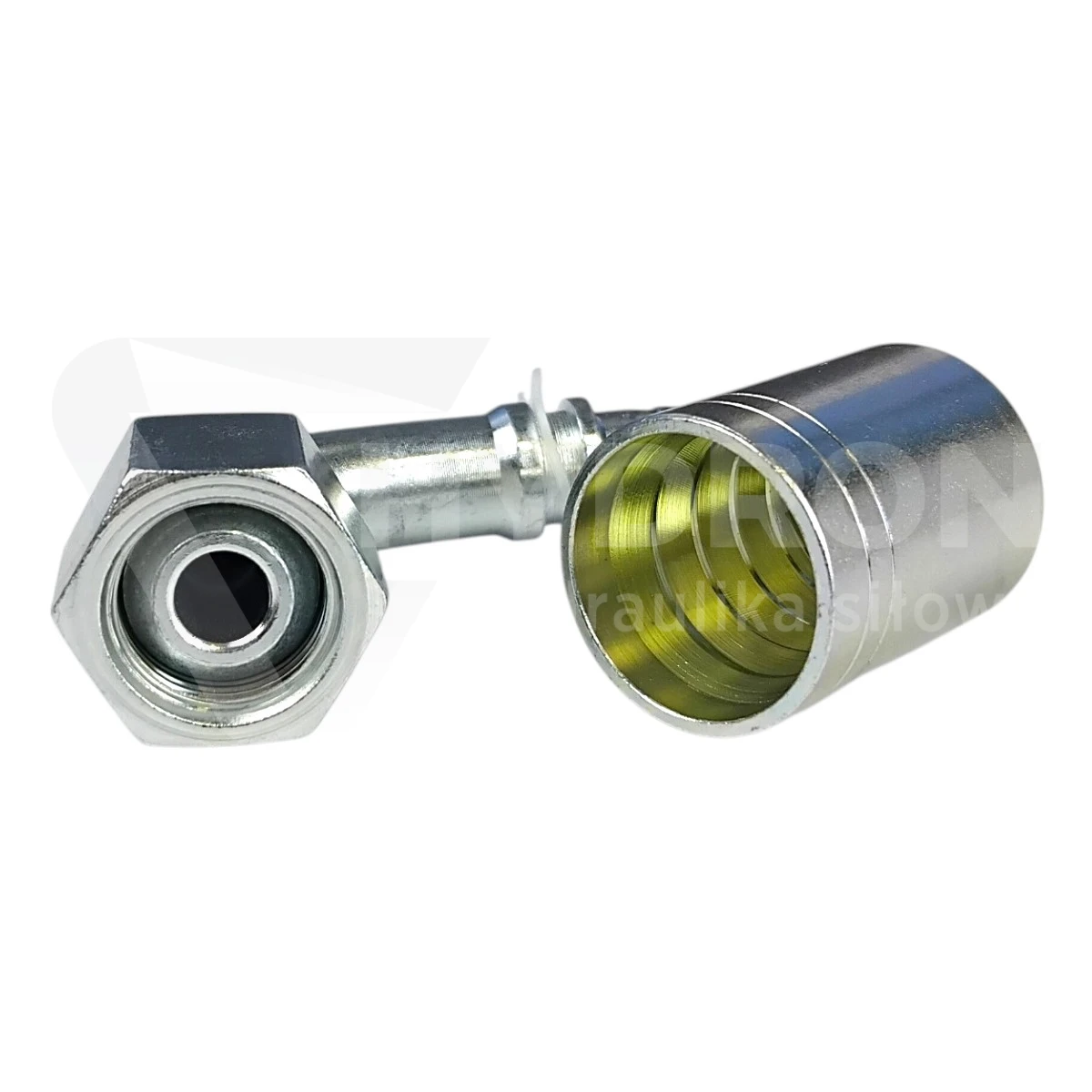

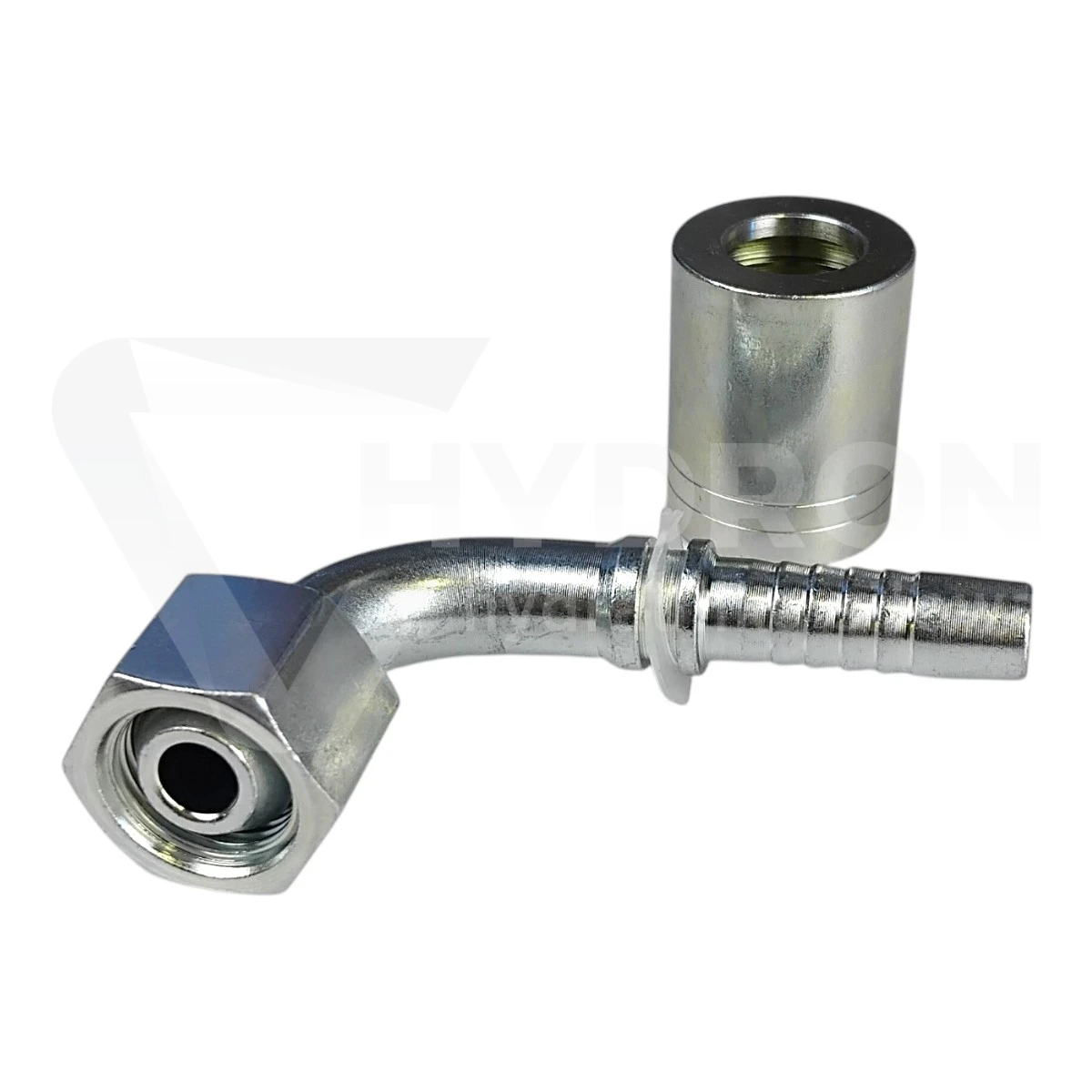

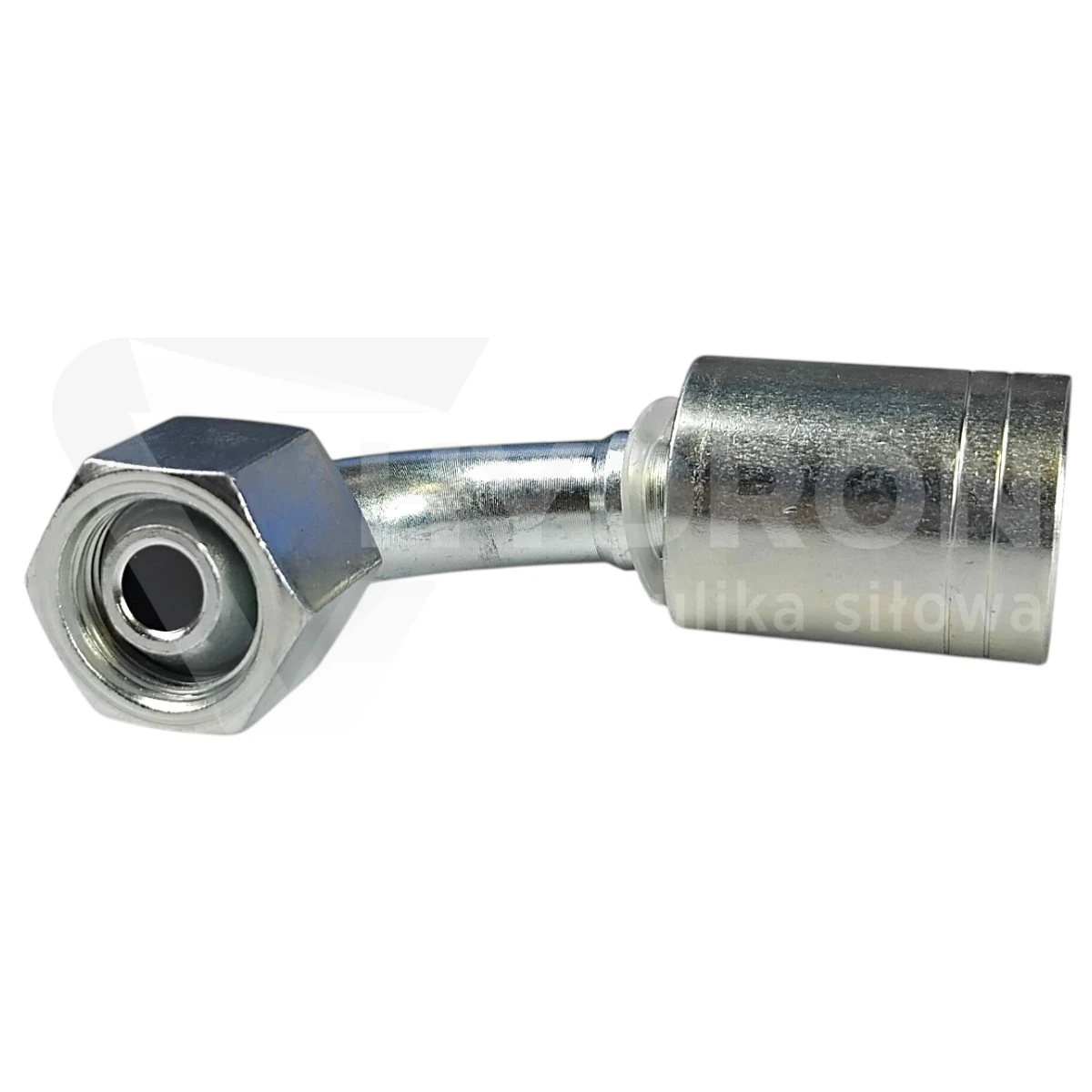

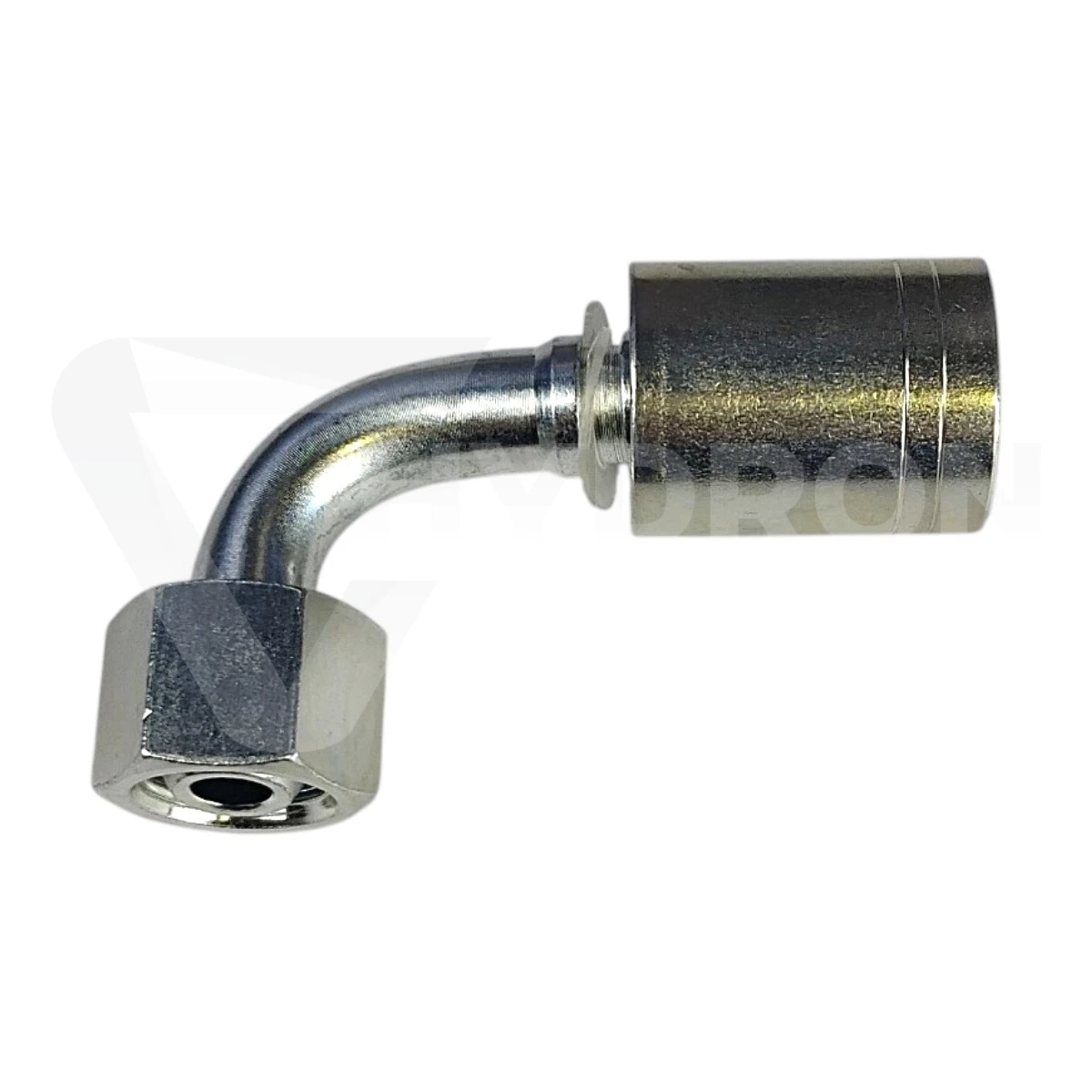

Zakucie DKR 90° C12 DN13 1/2" BSP do węża 2SN

Zakucie DKR 90° C12 DN13 1/2" BSP to kątowa końcówka hydrauliczna przeznaczona do wykonywania zakutych przewodów z wężem hydraulicznym 2SN w rozmiarze DN13. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 1/2" BSP oraz powierzchnię uszczelniającą na stożku 60°. Konstrukcja 90° pozwala skierować przewód pod kątem prostym bez konieczności stosowania dodatkowego kolanka w instalacji.

Parametry techniczne zakucia DKR 90° C12

typ: końcówka hydrauliczna do zakuwania,
oznaczenie: C12,
wykonanie: DKR 90°,
kąt: 90°,
średnica nominalna węża: DN13,
gwint: G 1/2" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
przeznaczenie: wąż hydrauliczny 2SN,
wymiar D: 9 mm,
wymiar E: 42 mm,
wymiar B: 43 mm,
sposób montażu: zaciskanie na przewodzie hydraulicznym.

Co oznacza DKR 90° C12?

DKR to końcówka z obrotową nakrętką i gwintem wewnętrznym BSP, w której połączenie uszczelniane jest na stożku 60°. Symbol C12 oznacza wykonanie kątowe 90°.

Taka konstrukcja ułatwia montaż przewodu w miejscach, gdzie przestrzeń jest ograniczona albo przewód musi zostać skierowany bezpośrednio w dół lub w bok od portu hydraulicznego.

DN13 i gwint 1/2" BSP

Wariant C12 13 1/2" jest przeznaczony do przewodu DN13 i posiada gwint wewnętrzny G 1/2" BSP. Są to dwa osobne parametry, które należy sprawdzić przy doborze końcówki.

Sama informacja o średnicy węża DN13 nie wystarcza do prawidłowego wyboru zakucia, ponieważ dla tego samego DN mogą występować różne rozmiary gwintów.

Uszczelnienie na stożku 60°

Końcówki DKR wykorzystują uszczelnienie metaliczne na stożku 60°. Dlatego oprócz rozmiaru gwintu 1/2" BSP należy sprawdzić także geometrię powierzchni współpracującej.

Zastosowanie elementu z innym typem uszczelnienia może prowadzić do nieszczelności, nawet jeśli sam gwint daje się prawidłowo skręcić.

Dlaczego warto zastosować końcówkę 90°?

Końcówka 90° pozwala zmienić kierunek prowadzenia przewodu bez stosowania dodatkowej złączki kolankowej. Jest to praktyczne przy pompach, rozdzielaczach, blokach hydraulicznych i siłownikach, gdzie przestrzeń wokół przyłącza jest ograniczona.

Prawidłowo dobrane kolanko może także ograniczyć ryzyko zbyt ostrego zaginania węża bezpośrednio przy zakuciu.

Wymiary C12 DN13 1/2"

Dla wariantu DN13 z gwintem G 1/2" BSP tabela HYDRON podaje wymiar D równy 9 mm, E równy 42 mm oraz B równy 43 mm. Wartości te mogą być pomocne podczas porównywania końcówki z demontowanym elementem lub planowania przebiegu przewodu w ograniczonej przestrzeni.

Dobór do węża 2SN

Końcówkę należy stosować z odpowiednio dobranym wężem hydraulicznym 2SN oraz właściwą tuleją zaciskową. Parametry zakuwania powinny odpowiadać konkretnemu zestawowi: wąż, tuleja i końcówka.

Nie należy przenosić średnicy zakucia z innego typu przewodu DN13, ponieważ węże o tej samej średnicy nominalnej mogą mieć różną konstrukcję i średnicę zewnętrzną.

Najczęstsze błędy przy doborze

Najczęstsze błędy to pomylenie gwintu BSP z innym standardem calowym, dobór końcówki tylko według DN13 oraz pominięcie stożka 60°. Przy końcówce 90° warto również sprawdzić dostępną przestrzeń montażową i wymiary kolanka.
