Zakucie DKR 16 5/8" / 2SN

Przejdź do sekcji Opinie

15,15 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 16 mm = DN16 ( 5/8")
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 5/8" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

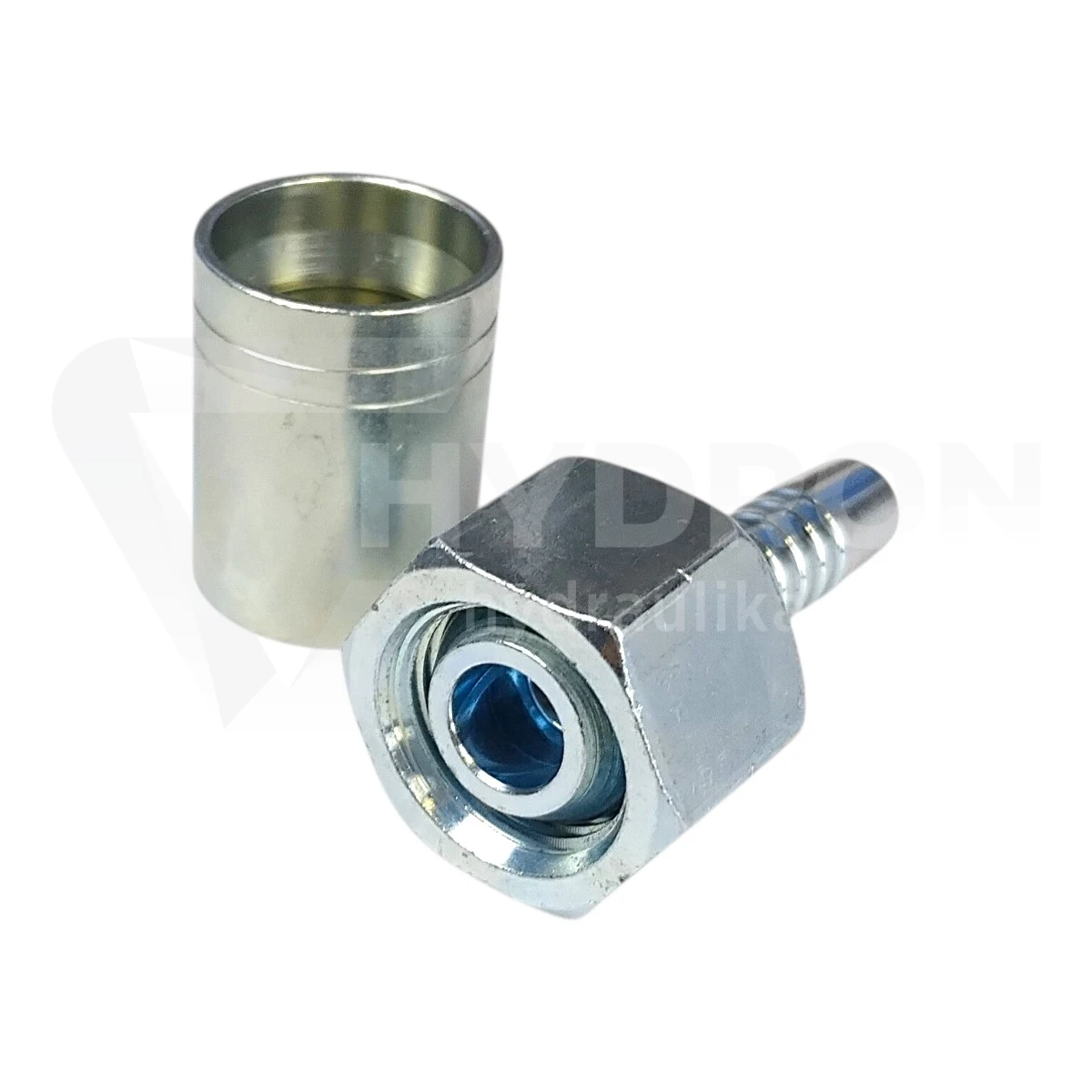

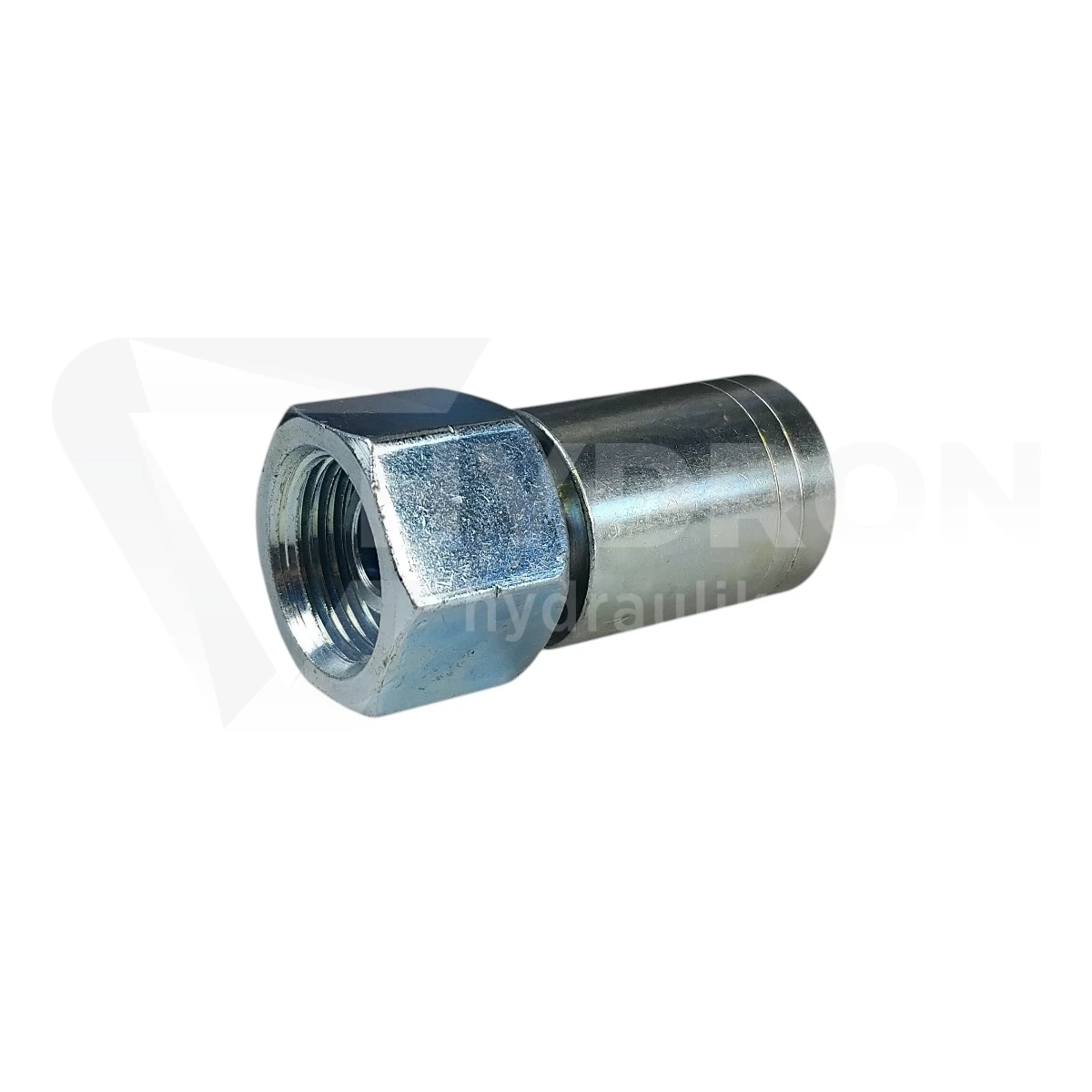

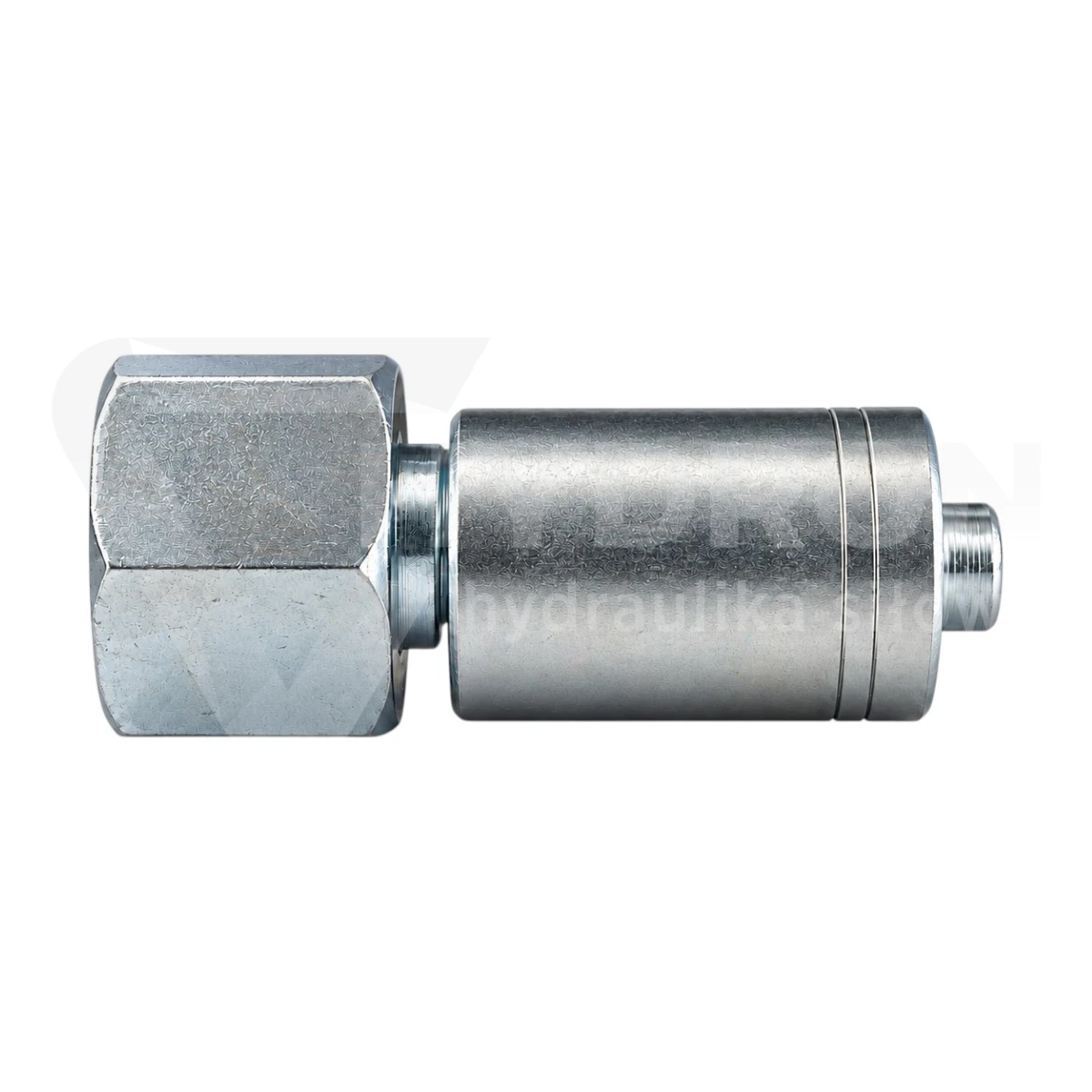

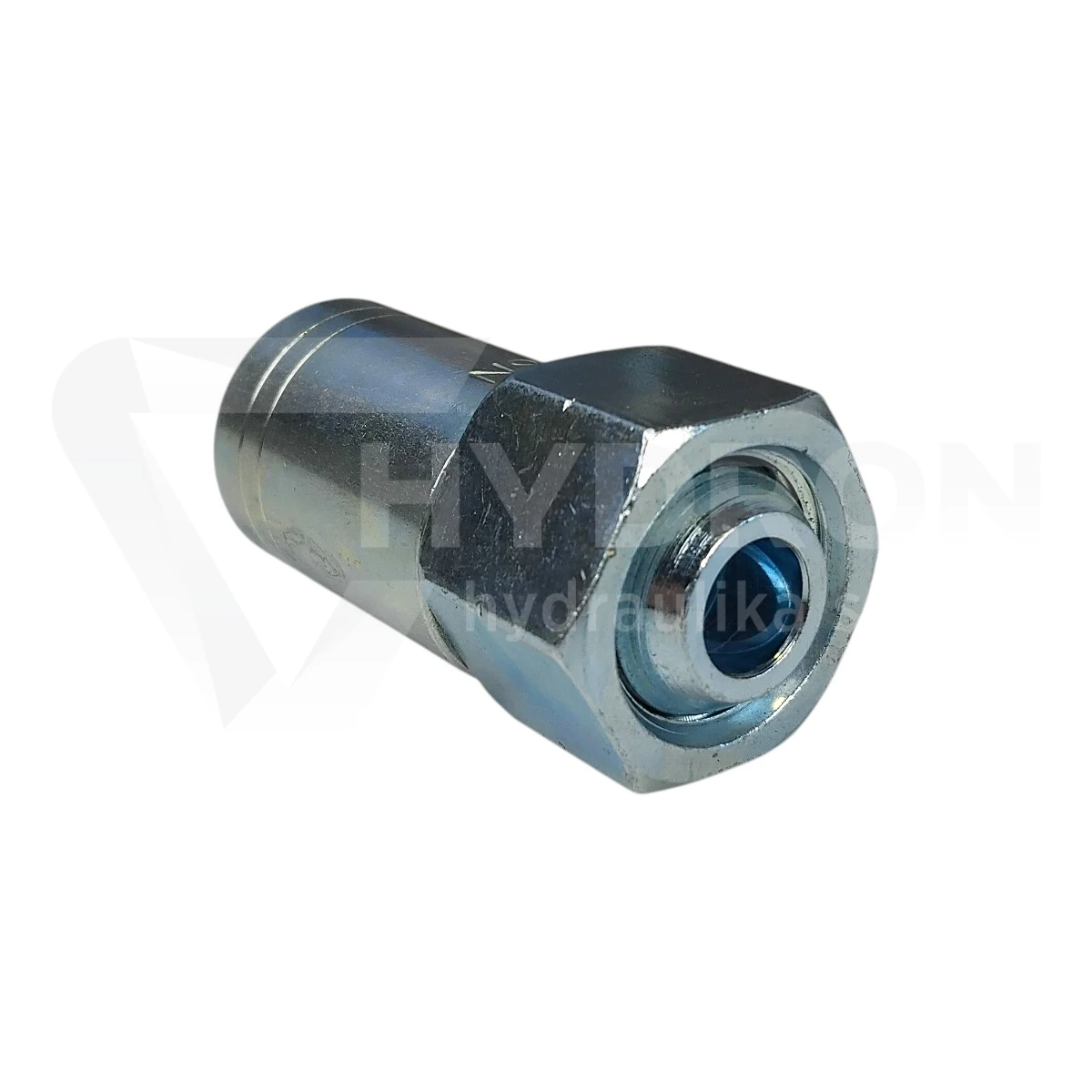

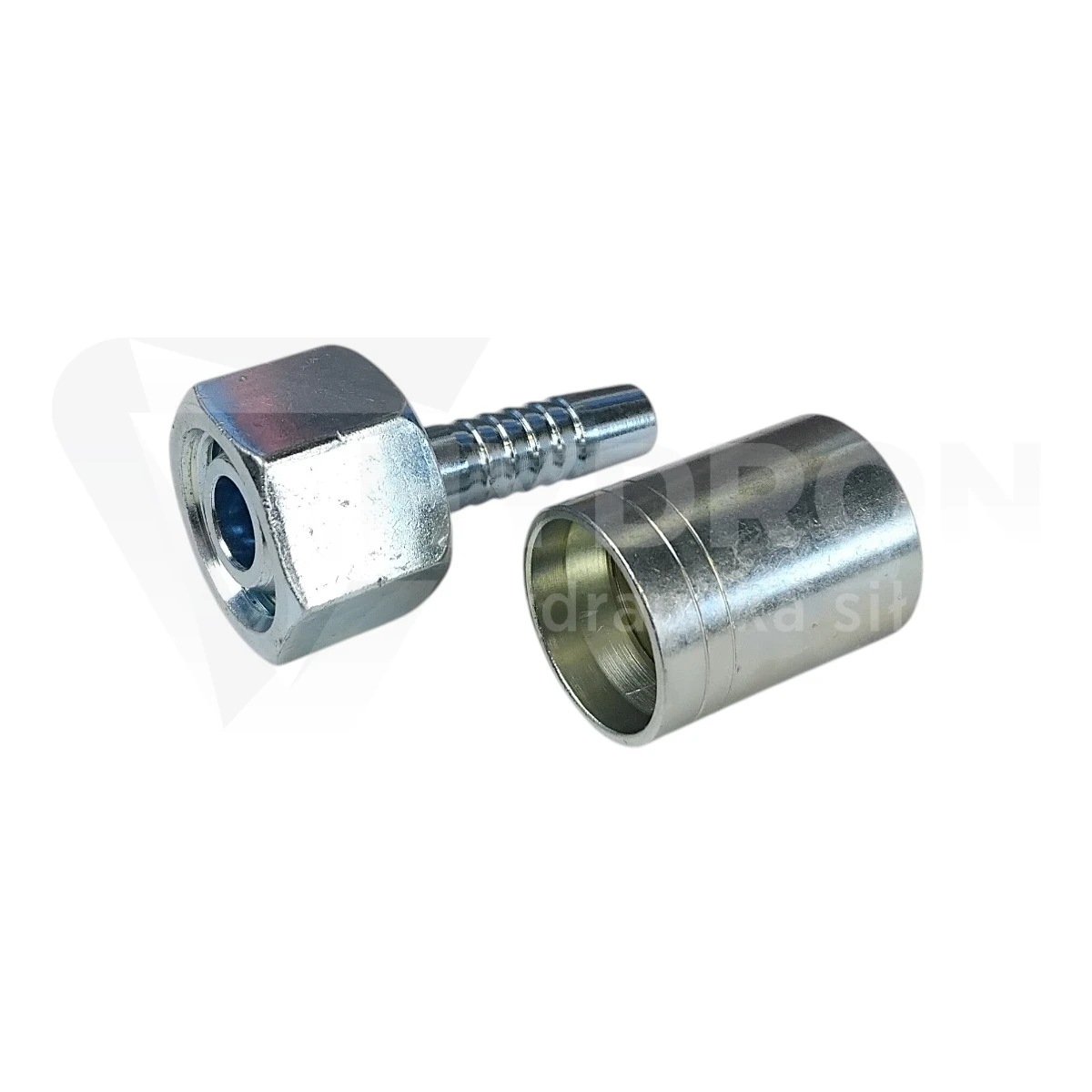

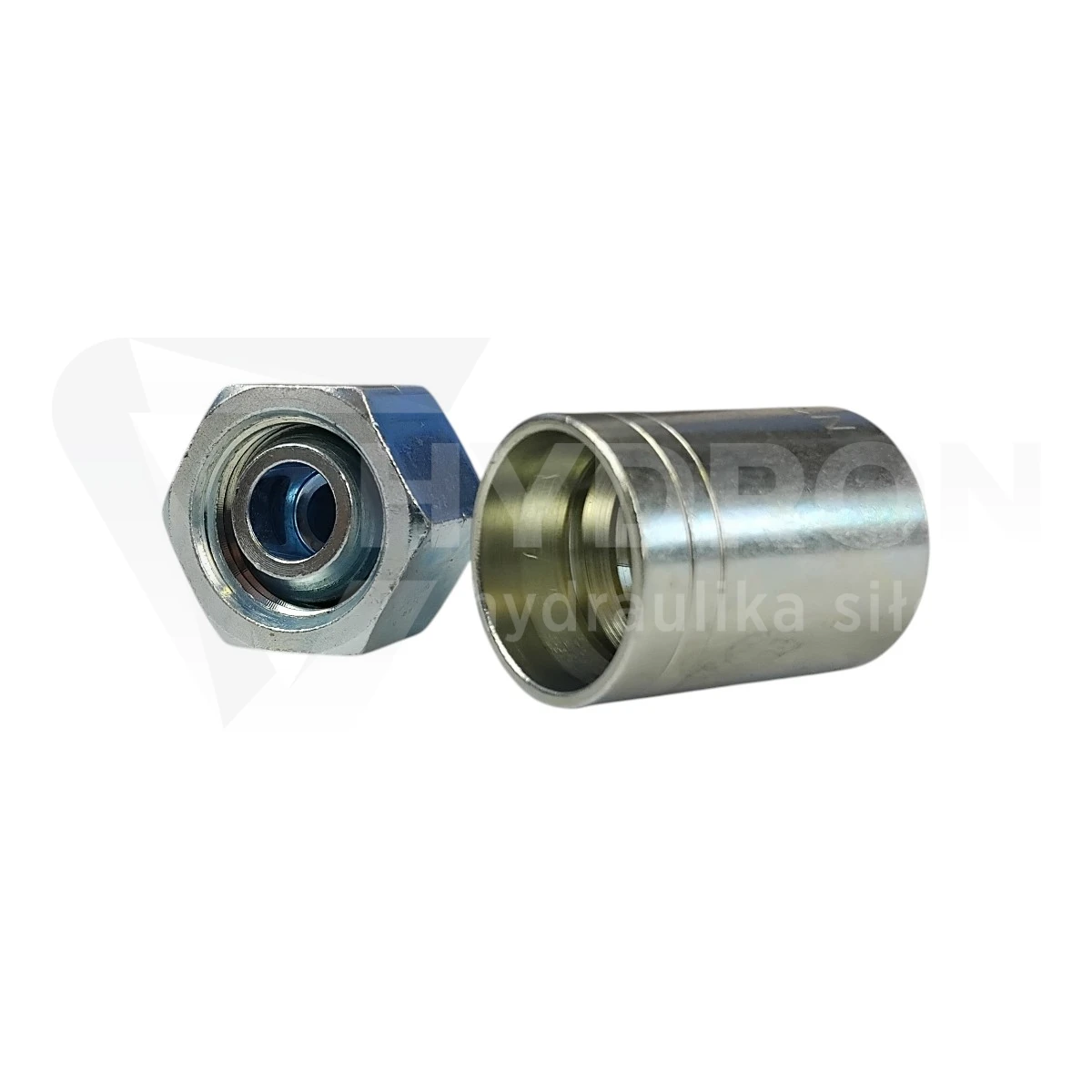

Zakucie DKR C11 DN16 5/8" BSP do węża 2SN

Zakucie DKR C11 DN16 5/8" BSP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN16. Po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 5/8" BSP oraz powierzchnię uszczelniającą współpracującą ze stożkiem 60°. Konstrukcja prosta sprawdza się tam, gdzie przewód może być prowadzony osiowo względem przyłącza.

Parametry techniczne zakucia DKR C11

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR,
oznaczenie grupy: C11,
rozmiar przewodu: DN16,
nominalny rozmiar przewodu: 5/8",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: G 5/8" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
typ uszczelnienia: stożek 60°,
maksymalne ciśnienie samej końcówki: 315 bar,
materiał końcówki: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
temperatura pracy końcówki: od -20°C do +120°C,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

DKR C11 – prosta końcówka z nakrętką obrotową

DKR C11 to końcówka hydrauliczna z gwintem wewnętrznym BSP i obrotową nakrętką. Taka konstrukcja pozwala dokręcić przewód do przyłącza bez obracania całym wężem, co pomaga ograniczyć jego skręcanie podczas montażu.

DN16 i gwint 5/8" BSP

DN16 określa rozmiar strony przewodowej zakucia i odpowiada nominalnie wężowi 5/8". Oznaczenie 5/8" BSP dotyczy natomiast gwintu po stronie przyłączeniowej. W tym wariancie obie wartości nominalne są takie same, ale odnoszą się do dwóch różnych części produktu.

Uszczelnienie na stożku 60°

W końcówkach DKR gwint służy przede wszystkim do skręcenia i dociśnięcia elementów. Szczelność uzyskiwana jest na współpracujących powierzchniach ze stożkiem 60°.

Dlatego przy doborze elementu współpracującego należy sprawdzić zarówno gwint G 5/8" BSP, jak i właściwą geometrię gniazda uszczelniającego.

Zakucie do węża hydraulicznego 2SN DN16

Produkt jest przeznaczony do wykonywania przewodów z wężem hydraulicznym 2SN w rozmiarze DN16. Tuleję i parametry zakuwania należy dobrać do konkretnego węża oraz zastosowanego systemu zaciskania.

Nie należy automatycznie stosować parametrów przeznaczonych do 1SN, 2SC, 4SP lub innych konstrukcji przewodów tylko dlatego, że posiadają ten sam nominalny rozmiar DN16.

315 bar dotyczy samej końcówki

Dla bazowej końcówki DKR DN16 5/8" HYDRON podaje maksymalne ciśnienie 315 bar. Wartości tej nie należy automatycznie traktować jako ciśnienia roboczego kompletnego zakutego przewodu.

Dopuszczalne ciśnienie całego przewodu zależy również od parametrów węża 2SN, tulei, jakości zakucia oraz pozostałych elementów zestawu.

Kiedy wybrać końcówkę prostą?

Końcówka prosta jest dobrym wyborem wtedy, gdy przewód może wychodzić z przyłącza osiowo i zachować prawidłowy promień gięcia. Jeżeli przewód musi zmienić kierunek bezpośrednio przy porcie, lepszym rozwiązaniem może być wariant DKR 45° lub DKR 90°.

Najczęstsze błędy przy doborze

Najczęstsze pomyłki to dobór wyłącznie według rozmiaru 5/8", pominięcie standardu BSP, nieuwzględnienie stożka 60° oraz zastosowanie niewłaściwych elementów zakuwanych do węża 2SN.
