Zakucie DKR 25 1" / 2ST4SP

Przejdź do sekcji Opinie

35,58 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 25 mm = DN25 ( 1")
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint BSP ( calowy brytyjski )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1" BSP
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 60°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

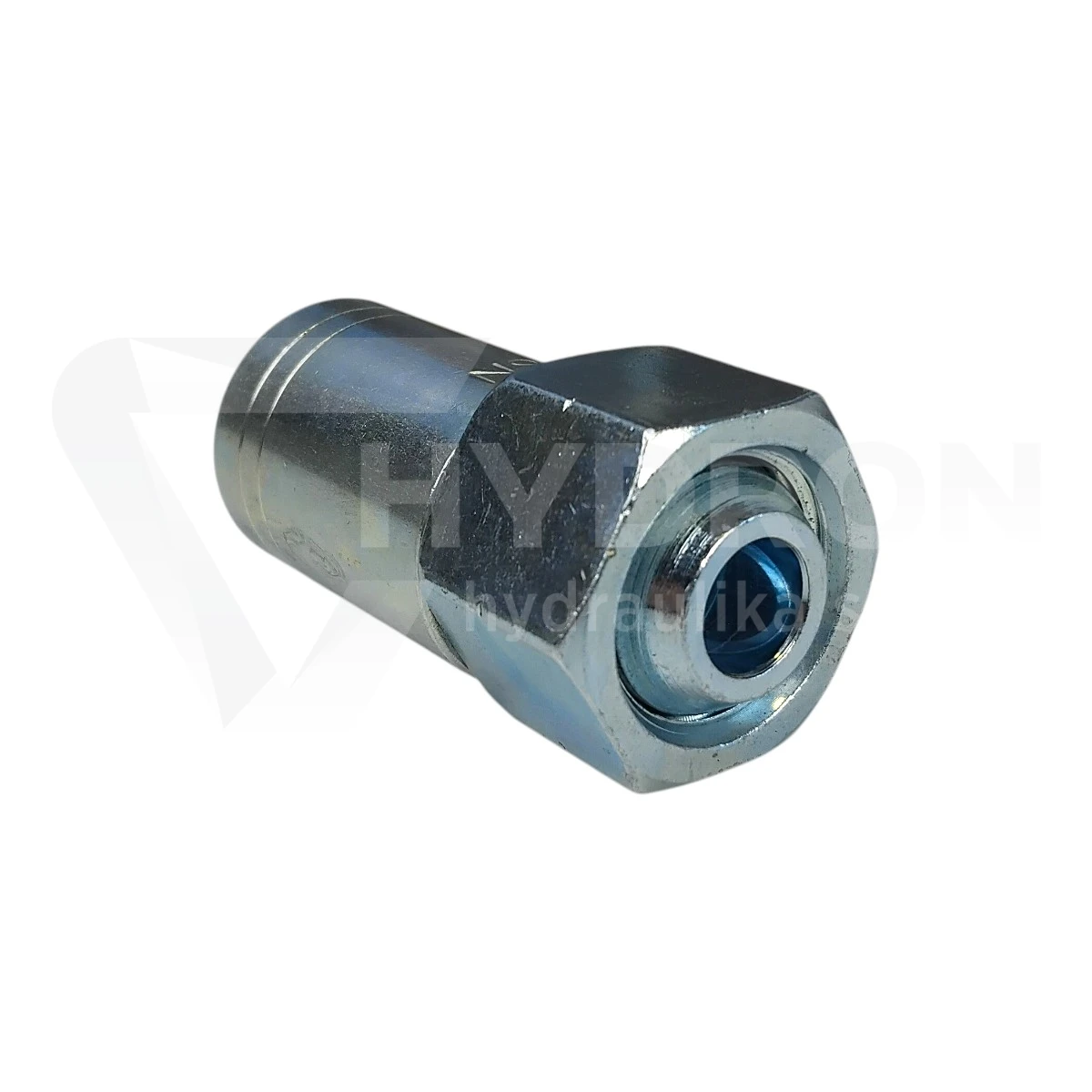

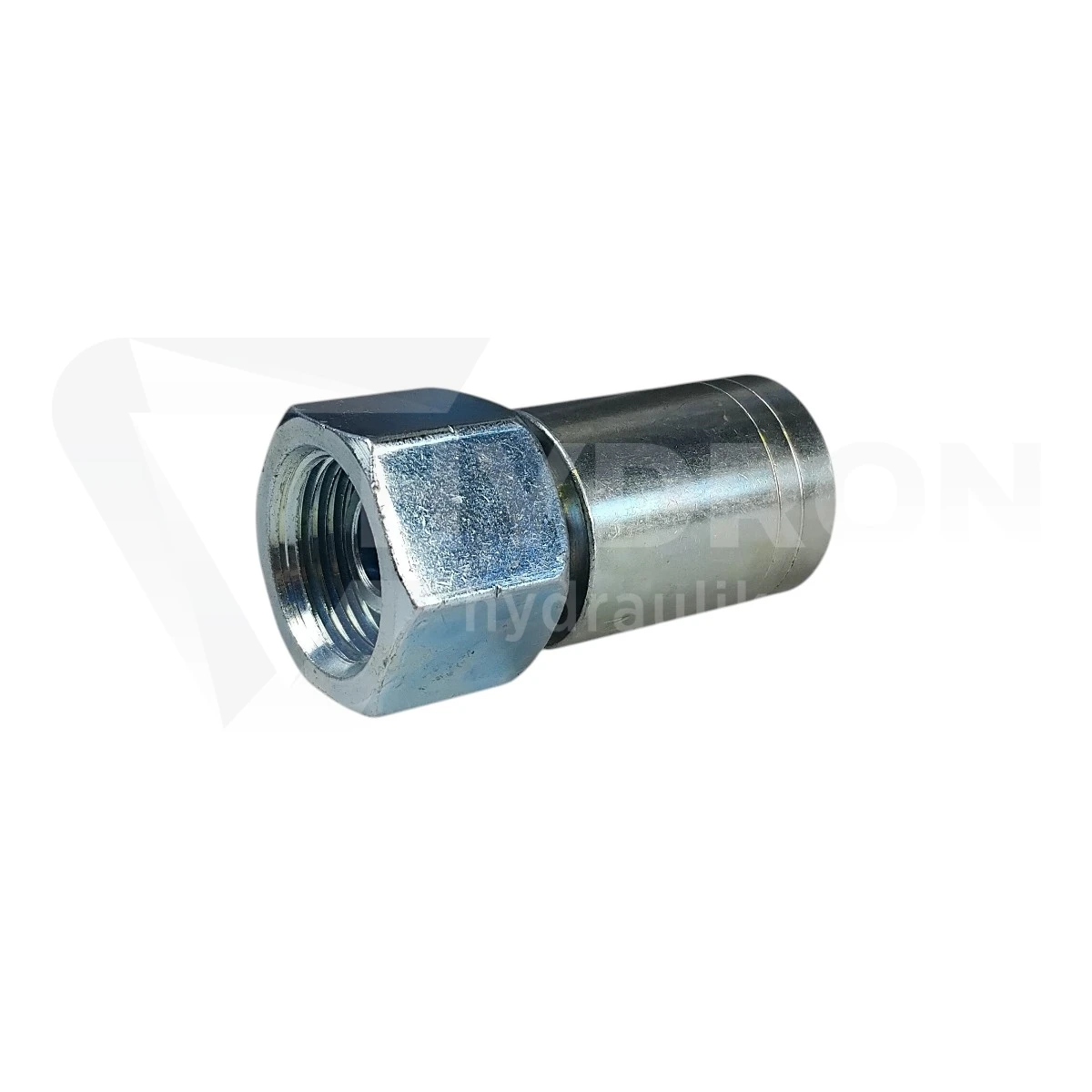

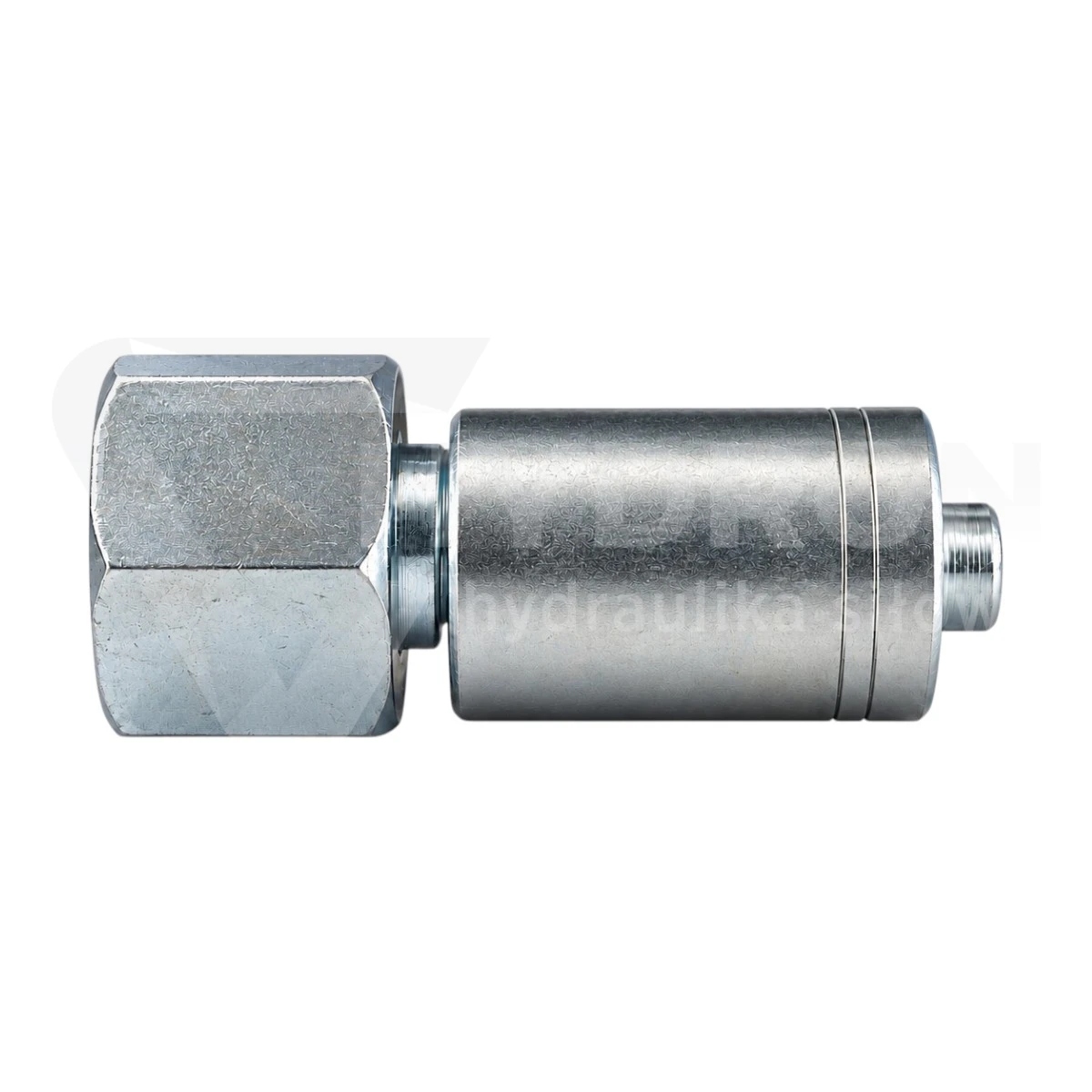

Zakucie DKR C11 DN25 1" BSP 2ST/4SP

Zakucie DKR C11 DN25 1" BSP 2ST/4SP to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów w systemie 2ST/4SP. Strona przewodowa odpowiada rozmiarowi DN25, natomiast po stronie przyłączeniowej zastosowano obrotową nakrętkę z gwintem wewnętrznym G 1" BSP. Połączenie DKR uszczelniane jest na powierzchni współpracującej ze stożkiem 60°.

Parametry techniczne zakucia DKR DN25

typ: zakucie hydrauliczne proste,
rodzaj końcówki: DKR,
oznaczenie grupy: C11,
rozmiar przewodu: DN25,
nominalny rozmiar przewodu: 1",
system zakuwania: 2ST/4SP,
gwint przyłączeniowy: G 1" BSP,
rodzaj gwintu: wewnętrzny,
nakrętka: obrotowa,
uszczelnienie: stożek 60°,
konstrukcja: prosta,
przeznaczenie: wykonywanie zakuwanych przewodów hydraulicznych.

DKR C11 – prosta końcówka z nakrętką obrotową

DKR to końcówka z gwintem wewnętrznym BSP i obrotową nakrętką. Wersja C11 ma konstrukcję prostą, dlatego sprawdza się tam, gdzie wąż może wychodzić z przyłącza bez natychmiastowej zmiany kierunku.

Obrotowa nakrętka ułatwia montaż gotowego przewodu, ponieważ podczas dokręcania nie trzeba obracać całym wężem. Ogranicza to ryzyko jego skręcenia w instalacji.

DN25 i gwint 1" BSP

W tym wariancie rozmiar przewodowy DN25 odpowiada nominalnie wężowi 1". Po stronie przyłączeniowej również zastosowano gwint G 1" BSP, jednak są to dwa niezależne parametry: DN25 opisuje stronę wężową, a 1" BSP stronę przyłączeniową.

Przy wymianie istniejącego przewodu należy sprawdzić zarówno rozmiar węża, jak i standard gwintu oraz sposób uszczelnienia. Sam wymiar 1" nie wystarcza do potwierdzenia zgodności.

Uszczelnienie DKR na stożku 60°

Końcówka DKR współpracuje z odpowiednim gniazdem 60°. Gwint służy do skręcenia i dociśnięcia elementów, natomiast właściwa szczelność uzyskiwana jest na powierzchniach uszczelniających.

Z tego powodu nie należy dobierać elementu współpracującego wyłącznie na podstawie oznaczenia 1" BSP. Należy również zweryfikować geometrię gniazda.

System 2ST/4SP – odpowiednia tuleja ma znaczenie

Oznaczenie 2ST/4SP wskazuje konkretny system zakuwania. Dla rozmiaru DN25 HYDRON posiada krótką tuleję T30 2ST/4SP, przeznaczoną do odpowiednio przygotowanego węża i końcówki.

Nie należy zastępować jej przypadkową tuleją do 1SN, 2SN czy innym systemem tylko dlatego, że posiada ten sam rozmiar DN25. Geometria tulei, długość części roboczej i sposób przygotowania węża muszą odpowiadać technologii zakuwania.

Skórowanie przewodu przed zakuciem

W systemie 2ST/4SP stosowanym z krótkimi tulejami T30 wymagane jest odpowiednie przygotowanie powierzchni węża przed zaciskaniem. Zakres skórowania i końcową średnicę zakucia należy zawsze dobrać według tabeli zaciskania właściwej dla konkretnego węża, końcówki i tulei.

Błędne przygotowanie węża lub niewłaściwa średnica po zakuciu może prowadzić do zbyt słabego zamocowania końcówki albo uszkodzenia konstrukcji przewodu.

Ciśnienie gotowego przewodu zależy od całego zestawu

Parametr ciśnienia samej końcówki nie powinien być automatycznie traktowany jako ciśnienie robocze kompletnego przewodu. Gotowe zakucie składa się z węża, końcówki i tulei, dlatego dopuszczalne ciśnienie całego zestawu wyznacza element o najniższej wartości znamionowej.

Najczęstsze błędy przy doborze

Przy tym wariancie szczególnie łatwo pomylić system 2ST/4SP ze standardowym zakuciem 1SN lub 2SN. Drugim błędem jest dobór po samym gwincie 1" BSP bez sprawdzenia, czy element współpracujący posiada właściwe uszczelnienie 60°.

Należy również pamiętać, że DN25 określa rozmiar strony przewodowej, natomiast oznaczenie 1" BSP opisuje przyłącze gwintowane.
