Złączka grodziowa M45x2 35L

Przejdź do sekcji Opinie

70,57 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M45x2
Rozmiar gwintu 1 w milimetrach 44,6-44,9zew./42,4-42,8wew.
Rozmiar gwintu 2 M45X2
Rozmiar gwintu 2 w milimetrach 44,6-44,9zew./42,4-42,8wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 160 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI Tn102-35L
Oznaczenie wg VITILLO APPME35L.1
Oznaczenie wg CAST 103612.1
Oznaczenie wg PARKER ERMETO SV35LOMD
Oznaczenie alternatywne 6C-45

Opis

Złączka grodziowa M45x2 35L

Złączka grodziowa M45x2 35L to metryczne złącze proste przeznaczone do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, ramę, wspornik lub płytę montażową. Po obu stronach zastosowano gwint M45x2 w serii 35L, dlatego produkt nie jest redukcją, lecz prostym przejściem grodziowym w jednym rozmiarze. Korpus złączki umożliwia osadzenie punktu przyłączeniowego w konstrukcji maszyny, ogranicza pracę przewodu na krawędzi otworu i ułatwia serwis po obu stronach przegrody.

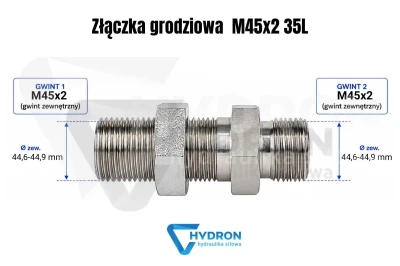

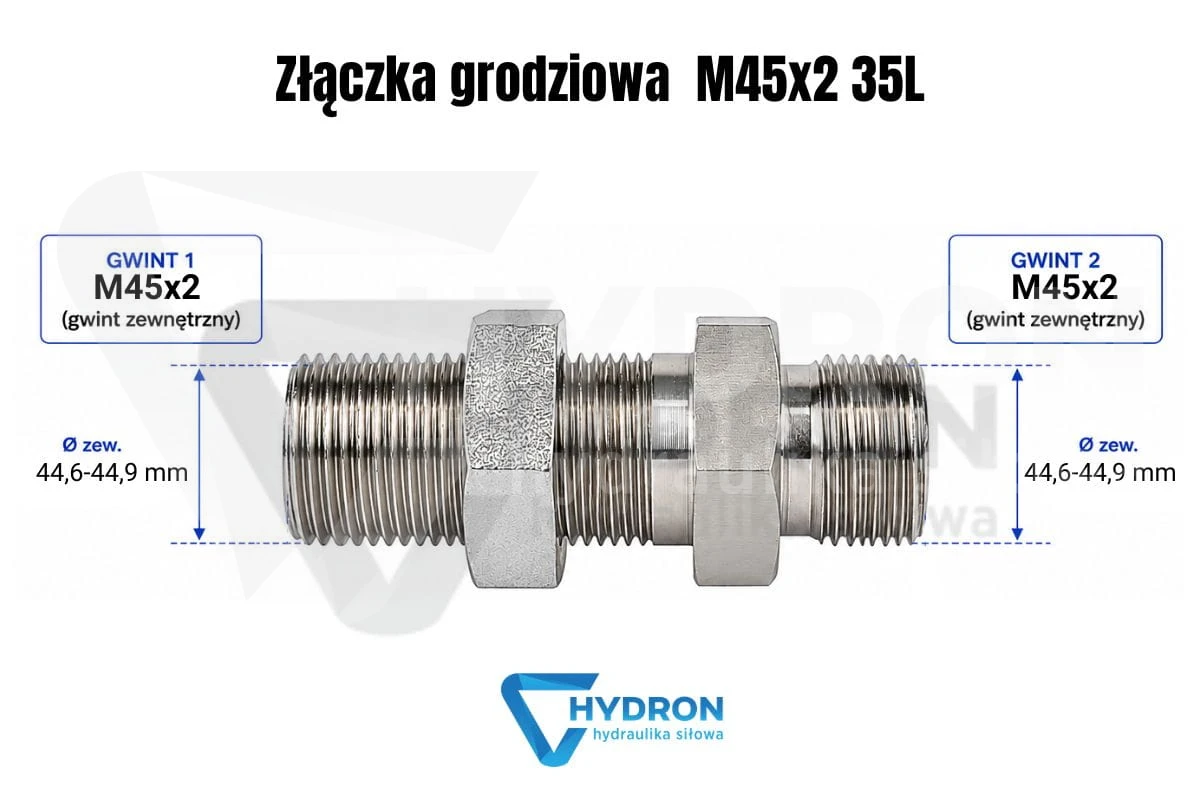

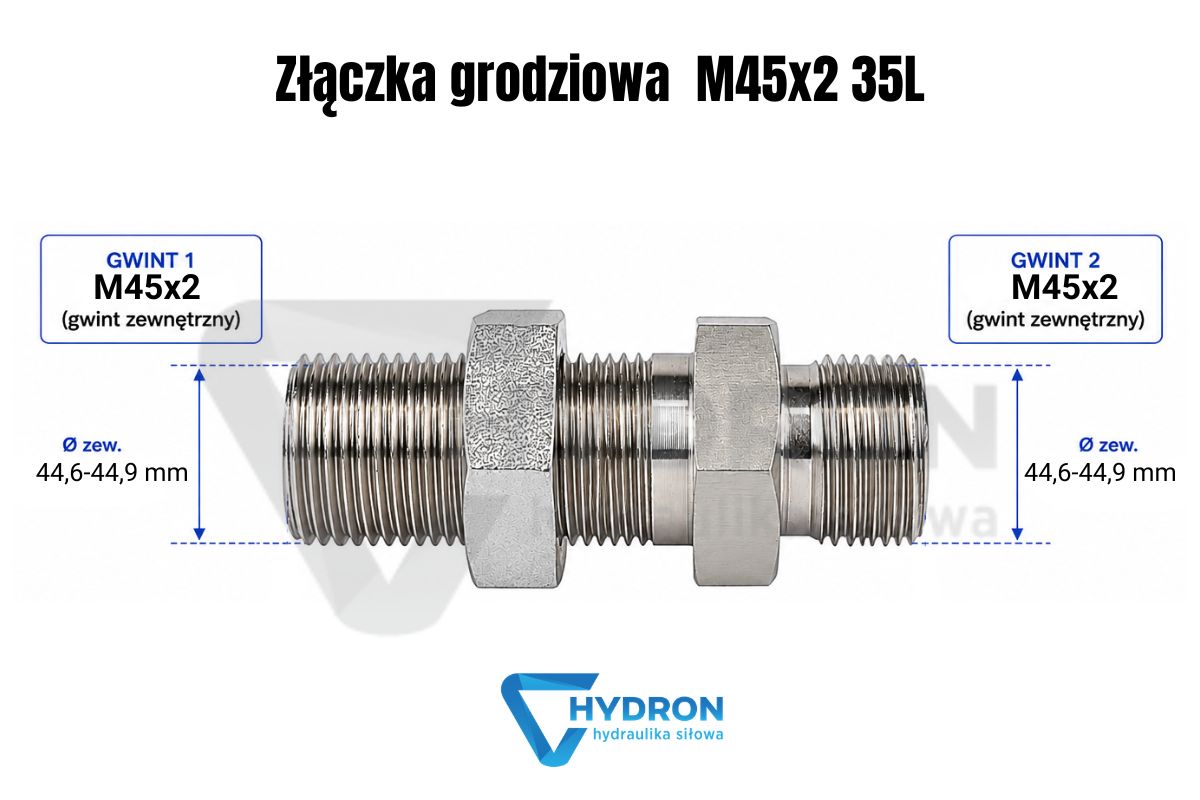

Złączka grodziowa M45-2 35L schemat gwintow

Parametry techniczne

Produkt: złączka grodziowa M45x2 35L
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa, przejście przez panel
Standard połączenia: metryczne DIN 2353 / PN-EN ISO 8434-1
Seria: 35L
Rozmiar gwintu 1: M45x2
Wymiar gwintu 1: 44,6-44,9 mm zewnętrznie / 42,4-42,8 mm wewnętrznie
Rozmiar gwintu 2: M45x2
Wymiar gwintu 2: 44,6-44,9 mm zewnętrznie / 42,4-42,8 mm wewnętrznie
Gwint większy: brak różnicy, obie strony M45x2
Gwint mniejszy: brak różnicy, obie strony M45x2
Ciśnienie pracy: 160 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Rastelli Raccordi: Tn102-35L
Oznaczenie wg Vitillo: APPME35L.1
Oznaczenie wg CAST: 103612.1
Oznaczenie wg Parker Ermeto: SV35LOMD
Oznaczenie alternatywne: 6C-45
Kod produktu: ZN-141-1 M45/M45
Kod kreskowy EAN: 2000010035410

Złączka grodziowa M45x2 35L do przejścia przez panel

Złączka grodziowa M45x2 35L jest stosowana wtedy, gdy przewód, rura lub fragment instalacji hydraulicznej musi przejść przez przegrodę i zostać zamocowany w stałym punkcie. Przy większych średnicach połączenia ważne jest nie tylko dobranie właściwego gwintu, ale także odciążenie mechaniczne przewodu po obu stronach panelu. Inne warianty tej grupy można porównać w kategorii złączki grodziowe metryczne.

Gwint M45x2 po obu stronach - proste przejście bez redukcji

Produkt ma gwint M45x2 z jednej i drugiej strony. Nie zmienia średnicy połączenia i nie przechodzi na inny standard. Przy doborze trzeba sprawdzić rzeczywisty wymiar gwintu, serię 35L oraz elementy współpracujące po obu stronach grodzi. W hydraulice metrycznej sam gwint nie wystarcza do pewnej identyfikacji, ponieważ o poprawnym montażu decyduje także geometria serii, nakrętka, pierścień, końcówka i sposób skręcenia całego połączenia.

Seria 35L - co oznacza przy doborze

Oznaczenie 35L wskazuje metryczne połączenie w serii lekkiej. To istotne przy wymianie części, ponieważ podobny gwint M45x2 może występować w innych konfiguracjach i nie musi pasować do tej samej instalacji. Pomylenie serii L i S może spowodować problem z dokręceniem, nieszczelność albo uszkodzenie powierzchni styku. Przy zamówieniu warto porównać nie tylko gwint, ale również serię, średnicę rury lub przewodu oraz typ elementu dokręcanego do złączki.

Kiedy wybrać grodziówkę M45x2 35L zamiast zwykłego adaptera

Zwykły adapter połączy dwa elementy, ale nie ustabilizuje przejścia przez konstrukcję. Złączka grodziowa M45x2 35L jest właściwa wtedy, gdy punkt przyłączeniowy ma zostać osadzony w panelu, ramie, wsporniku lub zabudowie hydraulicznej. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ grodziówka pełni inną funkcję montażową.

Ciśnienie pracy 160 bar i kontrola całej instalacji

Ciśnienie pracy tej złączki wynosi 160 bar. Ten parametr dotyczy samego elementu, ale cały odcinek instalacji trzeba oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór, rura albo element zamontowany po drugiej stronie panelu. Do kontroli rzeczywistych parametrów roboczych przydatne są manometry hydrauliczne.

Montaż złączki grodziowej M45x2 35L bez naprężenia

Złączka powinna być osadzona prosto w otworze montażowym. Przewód lub rura po obu stronach panelu nie powinny ciągnąć korpusu pod kątem ani wymuszać jego położenia. Przy rozmiarze M45x2 trzeba zwrócić uwagę na promień gięcia, dostęp do dokręcenia oraz dodatkowe podparcie instalacji. Przy wykonywaniu nowego odcinka dobrym rozwiązaniem są przewody hydrauliczne na wymiar, dobrane do realnej długości, średnicy i ustawienia końcówek.

Typowe błędy przy doborze M45x2 35L

Najczęstszy błąd to dobór części wyłącznie po gwincie M45x2, bez potwierdzenia serii 35L. Drugi problem to stosowanie złączki grodziowej jak zwykłej przejściówki, bez osadzenia jej w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma dodatkowego podparcia i cała jego praca przenosi się na punkt grodziowy. Jeżeli przewód biegnie przy ramie, osłonie lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje samo przejście przez panel, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód, rurę lub cięższy odcinek instalacji. W maszynach pracujących w drganiach należy przewidzieć dodatkowe punkty podparcia po obu stronach przegrody. Do stabilizacji stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie ogranicza ruch instalacji i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Porównanie z innymi złączkami grodziowymi serii L

Przy identyfikacji zdemontowanej części trzeba porównać gwint, serię i przeznaczenie. Mniejszym wariantem serii lekkiej jest złączka grodziowa M36x2 28L, a większym przejściem tej grupy będzie złączka grodziowa M52x2 42L. Jeżeli instalacja pracuje w serii ciężkiej, do porównania przyda się złączka grodziowa M42x2 30S, która nie jest zamiennikiem 35L, ale pomaga odróżnić serię L od serii S.

FAQ

Czy złączka grodziowa M45x2 35L służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do stabilnego przejścia przez panel, gródź, wspornik, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa M45x2 35L?

Produkt ma gwint M45x2 po obu stronach.

Czy złączka M45x2 35L jest redukcją?

Nie. Obie strony mają ten sam gwint M45x2 w serii 35L, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M45x2 35L?

Ciśnienie pracy wynosi 160 bar. Całą instalację należy jednak oceniać według parametrów najsłabszego elementu układu.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Co oznacza 35L?

Oznaczenie 35L wskazuje metryczny system połączenia w serii lekkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Czy M45x2 35L można dobierać tylko po gwincie?

Nie. Przy doborze trzeba sprawdzić gwint M45x2 oraz serię 35L. Sam gwint nie potwierdza jeszcze zgodności całego połączenia hydraulicznego.

Co sprawdzić przed zakupem złączki grodziowej M45x2 35L?

Przed zakupem należy sprawdzić gwint M45x2, serię 35L, ciśnienie pracy 160 bar, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
