Złączka prosta BB M52X2 42L

Przejdź do sekcji Opinie

42,16 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M52x2
Rozmiar gwintu 1 w milimetrach 51,6-51,9zew./49,4-49,6wew.
Rozmiar gwintu 2 M45X2
Rozmiar gwintu 2 w milimetrach 51,6-51,9zew./49,4-49,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 160 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AME42L.1
Oznaczenie wg CAST 103513.1
Oznaczenie wg PARKER ERMETO G42L

Opis

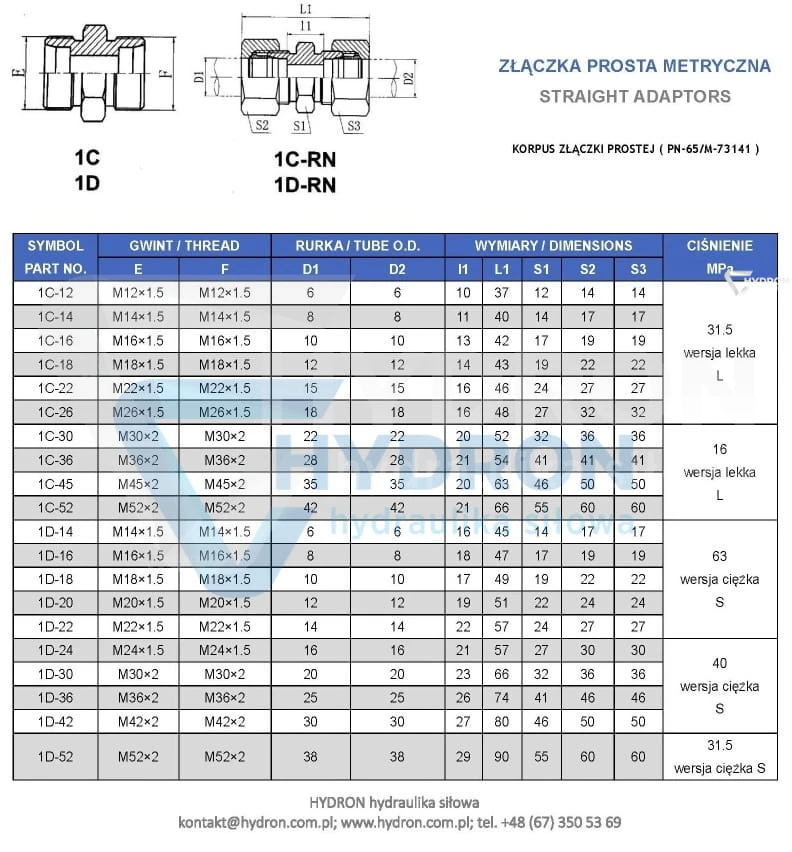

Złączka prosta BB M52x2 42L – nypel metryczny hydrauliczny 24°

Złączka prosta BB M52x2 42L to dwustronny łącznik hydrauliczny z gwintami zewnętrznymi metrycznymi M52x2 i stożkowymi powierzchniami zaciskowymi 24°. Przeznaczona jest do łączenia przewodów hydraulicznych o średnicy zewnętrznej rury 42 mm w systemie metrycznych połączeń serii lekkiej L. Korpus złączki umożliwia wykonanie połączenia pomiędzy dwoma kompatybilnymi elementami instalacji hydraulicznej. Znajduje zastosowanie w maszynach rolniczych, leśnych, budowlanych oraz urządzeniach przemysłowych.

Parametry techniczne

Rodzaj: złączka prosta BB, korpus złącza dwustronnego.
Typ złącza: TN98 – Straight coupling.
Rozmiar: 42L – seria lekka.
Gwint zewnętrzny strony 1: M52x2.
Gwint zewnętrzny strony 2: M52x2.
Średnica zewnętrzna współpracującej rury: 42 mm.
Skok gwintu: 2 mm.
Kąt stożka zaciskowego: 24°.
Ciśnienie nominalne: 160 bar.
Średnica zewnętrzna gwintu: 51,6–51,9 mm.
Średnica wewnętrzna gwintu według zestawienia: 49,4–49,6 mm.
Medium robocze: olej hydrauliczny.
Normy wykonania: PN-65/M-73141, DIN 2353.

Oznaczenia katalogowe i odpowiedniki

Parker Ermeto: G42L.
CAST: 103513.1.
Vitillo: AME42L.1.
Typ konstrukcyjny: TN98.
Oznaczenie systemu Ermeto: G – złączka prosta ze stożkiem 24°.

Zastosowanie złączki prostej BB M52x2 42L

Złączka hydrauliczna M52x2 przeznaczona jest do łączenia dwóch przewodów lub przyłączy wyposażonych w odpowiednie nakrętki i pierścienie zaciskowe systemu metrycznego 24°. Stosowana jest podczas budowy, napraw i modernizacji układów hydrauliki siłowej w maszynach rolniczych, sadowniczych, leśnych, budowlanych oraz instalacjach przemysłowych.

Budowa i sposób uszczelnienia

Korpus złączki posiada dwa jednakowe gwinty zewnętrzne M52x2 oraz stożki zaciskowe 24°. Konstrukcja odpowiada systemowi połączeń metrycznych serii lekkiej 42L według DIN 2353. Szczelność uzyskuje się poprzez prawidłowy montaż kompatybilnych nakrętek i pierścieni zaciskowych, które współpracują ze stożkowymi powierzchniami korpusu. Dobór pozostałych elementów połączenia powinien uwzględniać średnicę rury oraz warunki pracy układu hydraulicznego.

Produkt określany jest również jako nypel metryczny M52x2, złączka hydrauliczna 42L, łącznik metryczny M52/M52, złączka prosta BB 24° oraz korpus złącza hydraulicznego 42L.

Uwaga: Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii, przy zachowaniu deklarowanych parametrów technicznych i przyłączeniowych.
