Złączka grodziowa M52x2 42L

Złączka grodziowa M52x2 42L to metryczny element hydrauliczny przeznaczony do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową. Po obu stronach zastosowano gwint M52x2 w serii 42L, dlatego produkt pracuje jako proste przejście grodziowe bez redukcji średnicy. Korpus złączki pozwala osadzić punkt przyłączeniowy w konstrukcji maszyny, ograniczyć pracę przewodu na krawędzi otworu i uporządkować instalację po obu stronach przegrody.

Parametry techniczne

• Produkt: złączka grodziowa M52x2 42L
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Standard połączenia: metryczne DIN 2353 / PN-EN ISO 8434-1
• Seria: 42L
• Rozmiar gwintu 1: M52x2

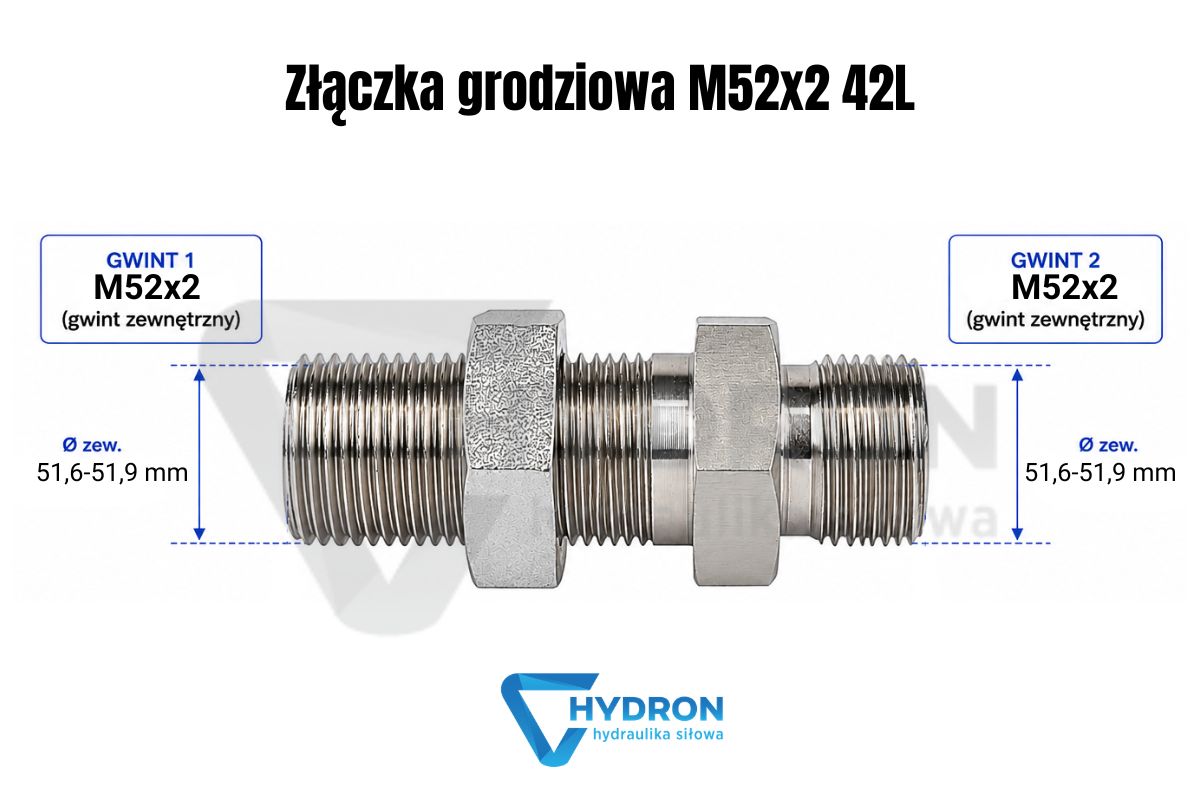

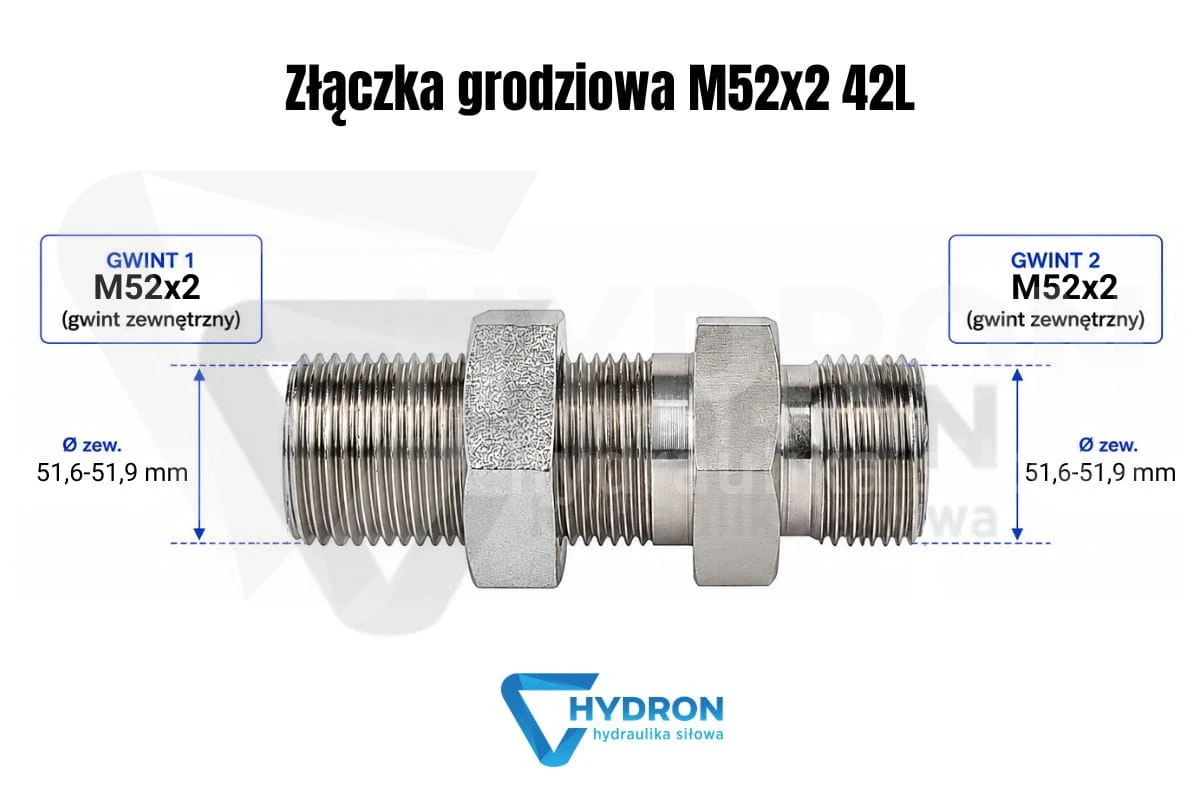

• Wymiar gwintu 1: 51,6-51,9 mm zewnętrznie / 49,4-49,6 mm wewnętrznie
• Rozmiar gwintu 2: M52x2
• Wymiar gwintu 2: 51,6-51,9 mm zewnętrznie / 49,4-49,6 mm wewnętrznie
• Gwint większy: brak różnicy, obie strony M52x2
• Gwint mniejszy: brak różnicy, obie strony M52x2
• Ciśnienie pracy: 160 bar
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Oznaczenie wg Rastelli Raccordi: Tn102-42L
• Oznaczenie wg Vitillo: APPME42L.1
• Oznaczenie wg CAST: 103613.1
• Oznaczenie wg Parker Ermeto: SV42LOMD
• Kod produktu: ZN-141-1 M52/M52
• Kod kreskowy EAN: 2000010035427

Złączka grodziowa M52x2 42L do dużych przejść hydraulicznych

Ten wariant stosuje się w instalacjach o dużym przekroju, gdzie przewód lub odcinek układu hydraulicznego musi przejść przez przegrodę i zostać zamocowany w jednym, stałym punkcie. Przy rozmiarze M52x2 ważne jest nie tylko samo skręcenie połączenia, ale także mechaniczne odciążenie przewodu. Złączka grodziowa pomaga rozdzielić instalację na część wewnętrzną i zewnętrzną, ułatwia serwis oraz zmniejsza ryzyko pracy przewodu bezpośrednio na krawędzi panelu. Inne warianty tej grupy można porównać w kategorii złączki grodziowe metryczne.

Gwint M52x2 po obu stronach - proste przejście bez redukcji

Produkt ma gwint M52x2 z jednej i drugiej strony. Nie jest to redukcja ani przejście na inny standard połączenia. Przy doborze trzeba sprawdzić rzeczywistą średnicę gwintu, serię 42L oraz zgodność elementów współpracujących po obu stronach grodzi. Sam gwint M52x2 nie wystarczy, jeżeli końcówka, nakrętka lub element instalacji należy do innej serii. W praktyce pomyłka w serii może spowodować problem z dokręceniem, nieszczelność albo uszkodzenie powierzchni styku.

Seria 42L - co oznacza przy montażu

Oznaczenie 42L wskazuje metryczną serię lekką dla dużego rozmiaru połączenia. To ważne przy wymianie części, ponieważ elementy podobne wizualnie mogą różnić się geometrią i nie będą prawidłowo współpracowały z tym samym układem. Przy zamówieniu trzeba porównać nie tylko napis M52x2, ale także oznaczenie 42L oraz typ elementu, który będzie skręcany po obu stronach przejścia. Do pracy z przewodami w tym standardzie mogą być potrzebne odpowiednie końcówki DKOL DN40 42L M52x2.

Kiedy wybrać grodziówkę M52x2 42L zamiast zwykłej złączki

Zwykła złączka prosta łączy dwa elementy, ale nie zapewnia stabilnego przejścia przez konstrukcję. Złączka grodziowa M52x2 42L ma sens wtedy, gdy punkt połączeniowy ma być osadzony w panelu, ramie maszyny, wsporniku lub zabudowie hydraulicznej. Przykładem może być wyprowadzenie przewodu roboczego z wnętrza konstrukcji na zewnętrzny punkt podłączenia albo rozdzielenie instalacji na część serwisową i roboczą. Jeżeli potrzebne jest połączenie bez montażu w grodzi, właściwszym produktem może być złączka prosta BB M52x2 42L.

Nie stosuj grodziówki jako przypadkowej przyłączki do korpusu

Złączka grodziowa nie powinna zastępować przyłączki korpusowej. Jeżeli element ma zostać wkręcony bezpośrednio w pompę, rozdzielacz, zawór, siłownik lub blok hydrauliczny, trzeba dobrać część zgodną z gniazdem i sposobem uszczelnienia w korpusie. Grodziówka pełni inną funkcję: przeprowadza instalację przez przegrodę i stabilizuje punkt połączenia po obu stronach panelu. Do połączeń korpusowych należy dobrać właściwe przyłączki proste hydrauliczne.

Ciśnienie pracy 160 bar i kontrola całego odcinka

Ciśnienie pracy złączki wynosi 160 bar. Ten parametr dotyczy samego elementu, ale o bezpieczeństwie decyduje cały odcinek instalacji. Ograniczeniem może być przewód, końcówka, uszczelnienie, nakrętka, adapter, zawór, rura albo element zamontowany po drugiej stronie grodzi. Przy dużych średnicach trzeba dodatkowo zwrócić uwagę na masę przewodu, promień gięcia i sposób podparcia. Do kontroli rzeczywistego ciśnienia roboczego w instalacji można wykorzystać manometry hydrauliczne.

Montaż złączki grodziowej M52x2 42L bez naprężenia

Podczas montażu złączka powinna być ustawiona osiowo w otworze, bez przekoszenia i bez wymuszania położenia przez przewód. Przy rozmiarze M52x2 szczególnie ważne jest dodatkowe podparcie instalacji, ponieważ ciężki przewód może przenosić znaczne siły na punkt grodziowy. Zbyt krótki odcinek, źle ustawiona końcówka kątowa albo brak mocowania mogą doprowadzić do luzowania połączenia i wycieku po kilku cyklach pracy. Przy wykonywaniu nowego odcinka warto zamówić przewody hydrauliczne na wymiar, dobrane do realnej długości, średnicy i ustawienia końcówek.

Najczęstsze błędy przy doborze M52x2 42L

Najczęstszy błąd to dobór elementu wyłącznie po gwincie M52x2, bez potwierdzenia serii 42L. Drugi problem to stosowanie grodziówki jako zwykłej przejściówki, bez osadzenia jej w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma dodatkowego podparcia i cała jego masa pracuje na złączce. W takich warunkach nawet poprawnie dobrany gwint może zacząć pracować pod naprężeniem. Jeżeli przewód biegnie blisko ramy, osłony lub krawędzi konstrukcji, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu przy dużej złączce grodziowej

Złączka grodziowa M52x2 42L stabilizuje przejście przez panel, ale nie powinna być jedynym elementem utrzymującym ciężki przewód lub rurę. W instalacjach pracujących w drganiach należy zaplanować dodatkowe punkty podparcia po obu stronach grodzi. Do tego stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie ogranicza ruch instalacji, odciąża gwint i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Porównanie z innymi złączkami grodziowymi metrycznymi

Jeżeli identyfikujesz część po demontażu, porównaj gwint, serię i średnicę z sąsiednimi wariantami. W mniejszym rozmiarze można sprawdzić złączkę grodziową M45x2 35L, a przy innym dużym wariancie serii lekkiej złączkę grodziową M36x2 28L. Jeżeli potrzebne jest przejście na inny rozmiar, warto porównać także złączkę AB M52x2 / M45x2 42L / 35L.

FAQ

Czy złączka grodziowa M52x2 42L służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka grodziowa M52x2 42L?

Produkt ma gwint M52x2 po obu stronach.

Czy złączka M52x2 42L jest redukcją?

Nie. Obie strony mają ten sam gwint M52x2 w serii 42L, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M52x2 42L?

Ciśnienie pracy wynosi 160 bar. Całą instalację należy jednak oceniać według parametrów najsłabszego elementu układu.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Co oznacza 42L?

Oznaczenie 42L wskazuje metryczny system połączenia w serii lekkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Czy można stosować tę złączkę zamiast przyłączki do korpusu?

Nie jest to właściwe zastosowanie. Produkt jest złączką grodziową do montażu przez przegrodę. Do wkręcania bezpośrednio w korpus pompy, zaworu, siłownika lub rozdzielacza należy dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej M52x2 42L?

Przed zakupem należy sprawdzić gwint M52x2, serię 42L, ciśnienie pracy 160 bar, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
