Kolanko BB 90° M27X1,5 18L

Przejdź do sekcji Opinie

49,69 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 M27x1,5
Rozmiar gwintu 1 w milimetrach 26,6-26,9zew./25,2-25,6wew.
Rozmiar gwintu 2 M27X1,5
Rozmiar gwintu 2 w milimetrach 26,6-26,9zew./25,2-25,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73143 Złączki kolankowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

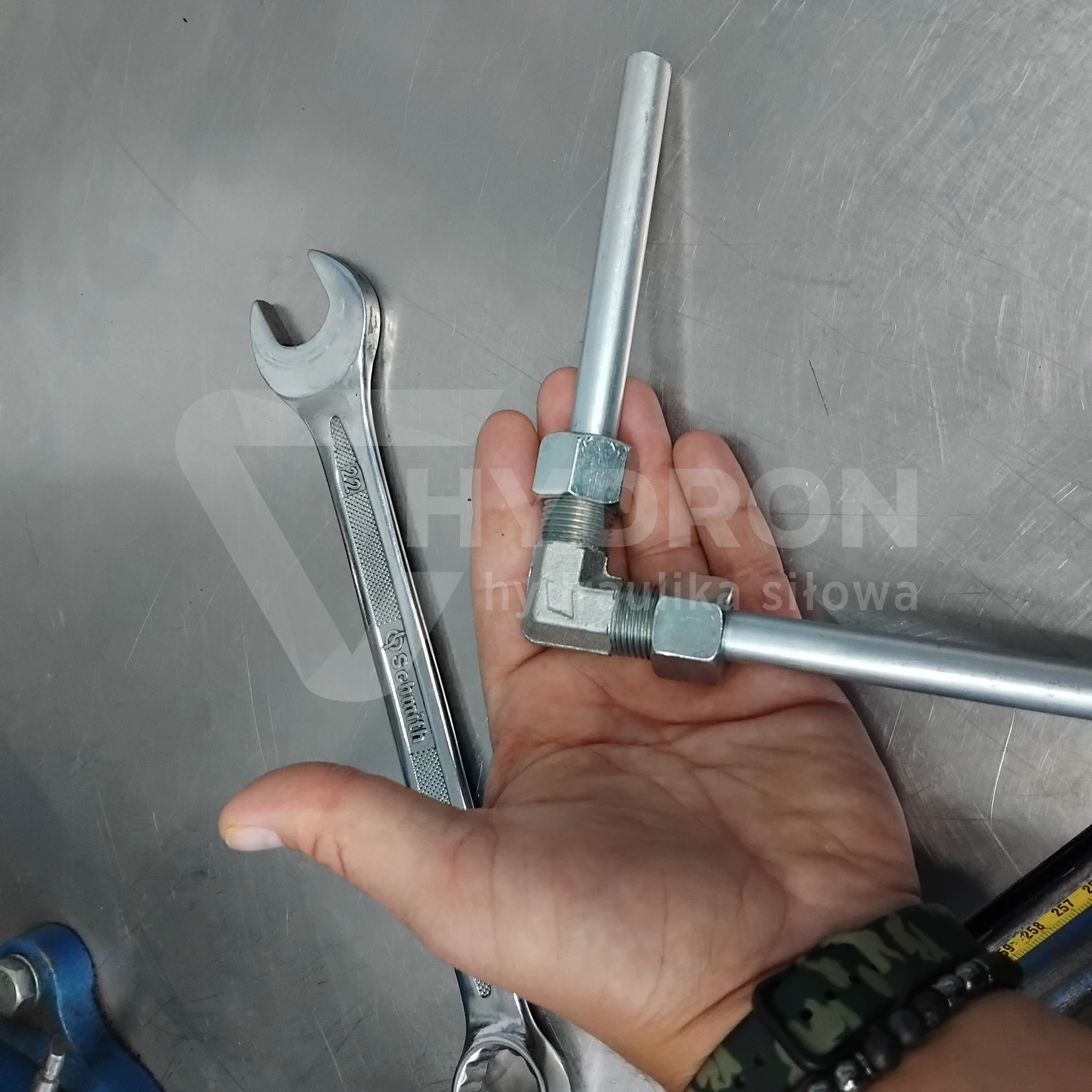

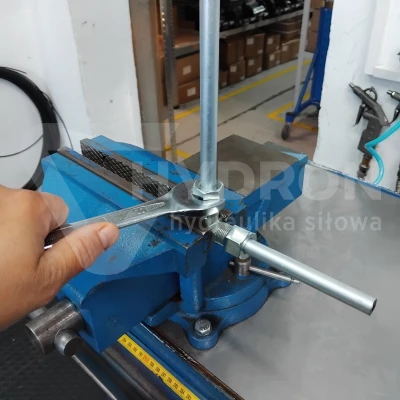

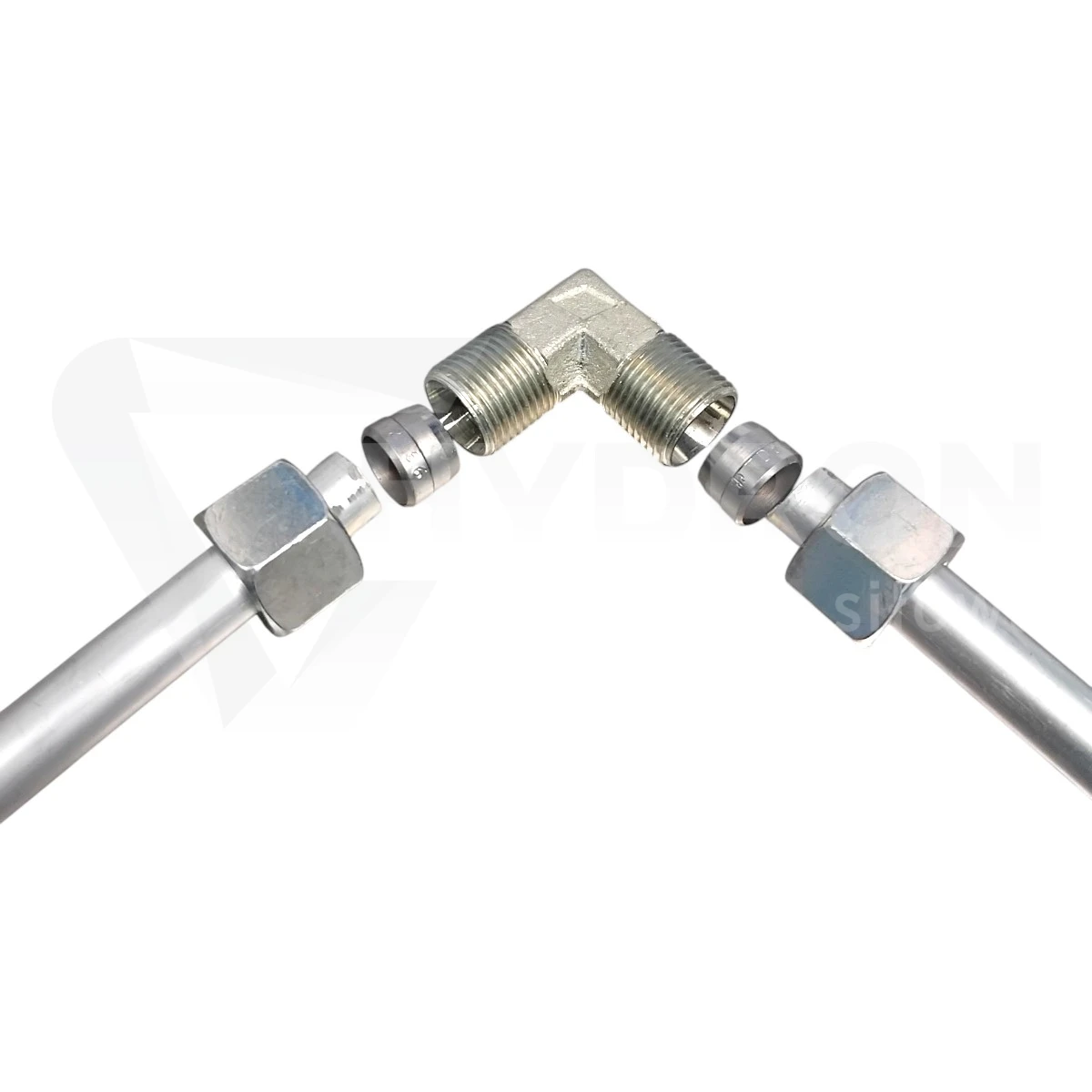

Kolanko BB 90° M27x1,5 18L

Kolanko BB 90° M27x1,5 18L to metryczna złączka hydrauliczna przeznaczona do zmiany kierunku instalacji o 90°. Konstrukcja BB oznacza dwa gwinty zewnętrzne M27x1,5, natomiast oznaczenie 18L wskazuje na połączenie dla rury o średnicy zewnętrznej 18 mm w lekkiej serii L.

To praktyczne rozwiązanie do instalacji rurowych, w których trzeba wykonać zwartą zmianę kierunku bez stosowania kilku dodatkowych adapterów lub nadmiernego wyginania rury.

Parametry techniczne

typ produktu: kolanko hydrauliczne BB,
kąt: 90°,
konstrukcja: dwa gwinty zewnętrzne,
gwint 1: M27x1,5,
gwint 2: M27x1,5,
rozmiar systemowy: 18L,
średnica zewnętrzna rury: 18 mm,
seria: lekka L,
skok gwintu: 1,5 mm,
praktyczny pomiar gwintu M27x1,5: około 26,6-26,9 mm po średnicy zewnętrznej,
kąt stożka połączenia: 24°,
funkcja: zmiana kierunku instalacji o 90°.

M27x1,5 18L - jak czytać oznaczenie?

Pełny zapis produktu mówi więcej niż sama średnica gwintu.

M27 - średnica nominalna gwintu,
1,5 - skok gwintu 1,5 mm,
18L - rura 18 mm w lekkiej serii L.

Dopiero komplet tych informacji pozwala prawidłowo dobrać kolanko do instalacji.

M27x1,5 a M27x2 - najważniejsza różnica

To szczególnie istotny punkt przy tym produkcie. W hydraulice można spotkać zarówno M27x1,5, jak i M27x2.

M27x1,5 - skok 1,5 mm,
M27x2 - skok 2 mm.

Oba gwinty mają praktycznie tę samą średnicę zewnętrzną, dlatego suwmiarka nie wystarczy do ich rozróżnienia.

Kolanko z tej karty posiada dokładnie gwint M27x1,5.

Jak rozpoznać M27x1,5?

Przy pomiarze suwmiarką średnica zewnętrzna gwintu wynosi zwykle około 26,6-26,9 mm.

Kluczowe jest jednak sprawdzenie skoku. Najlepiej użyć grzebienia do gwintów i potwierdzić wartość 1,5 mm.

18L - rura 18 mm w lekkiej serii

Oznaczenie 18L oznacza:

rurę o średnicy zewnętrznej 18 mm,
lekką serię L,
metryczny system połączenia rurowego ze stożkiem 24°.

Przy doborze elementów współpracujących należy więc kierować się nie tylko gwintem M27x1,5, ale również oznaczeniem 18L.

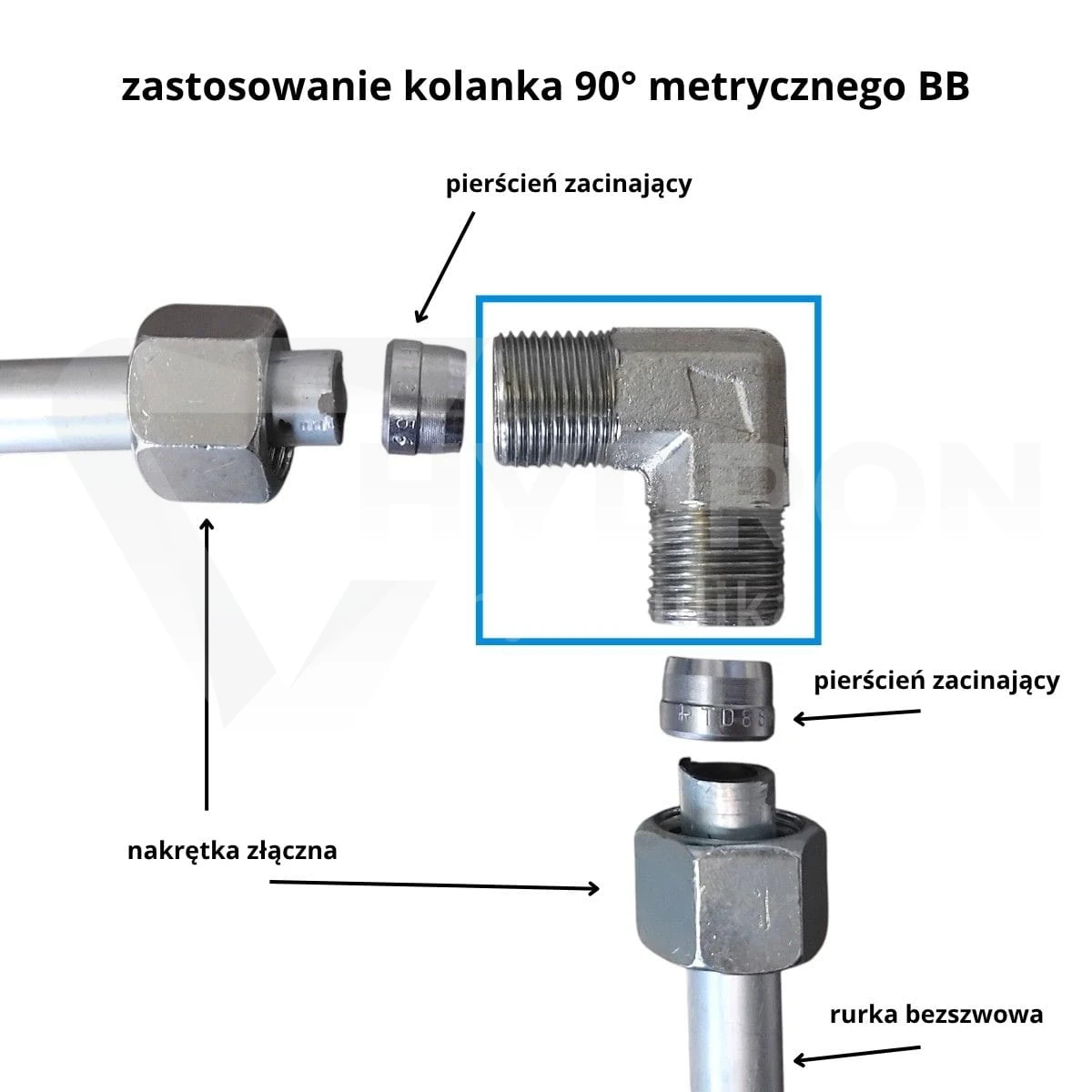

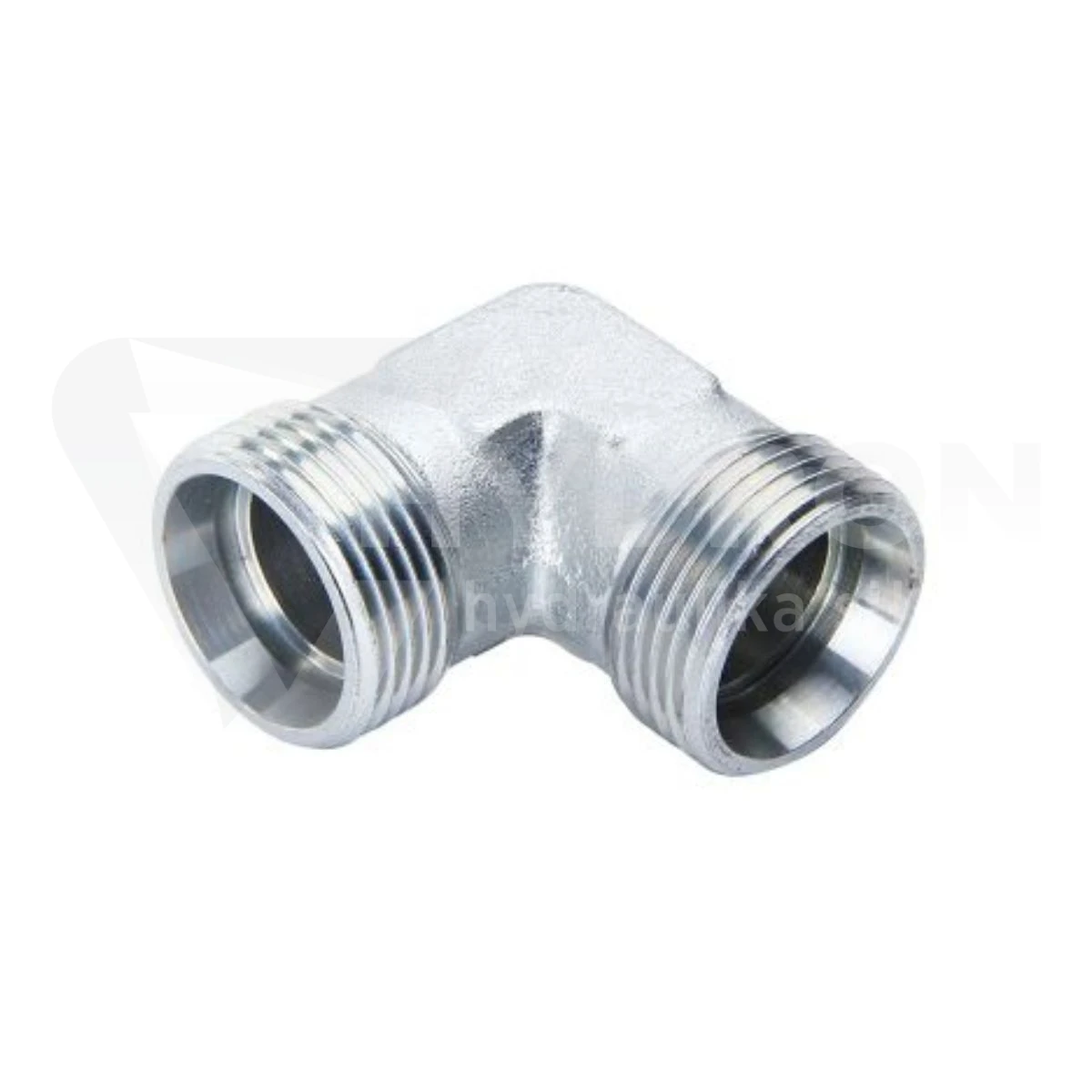

Co oznacza BB?

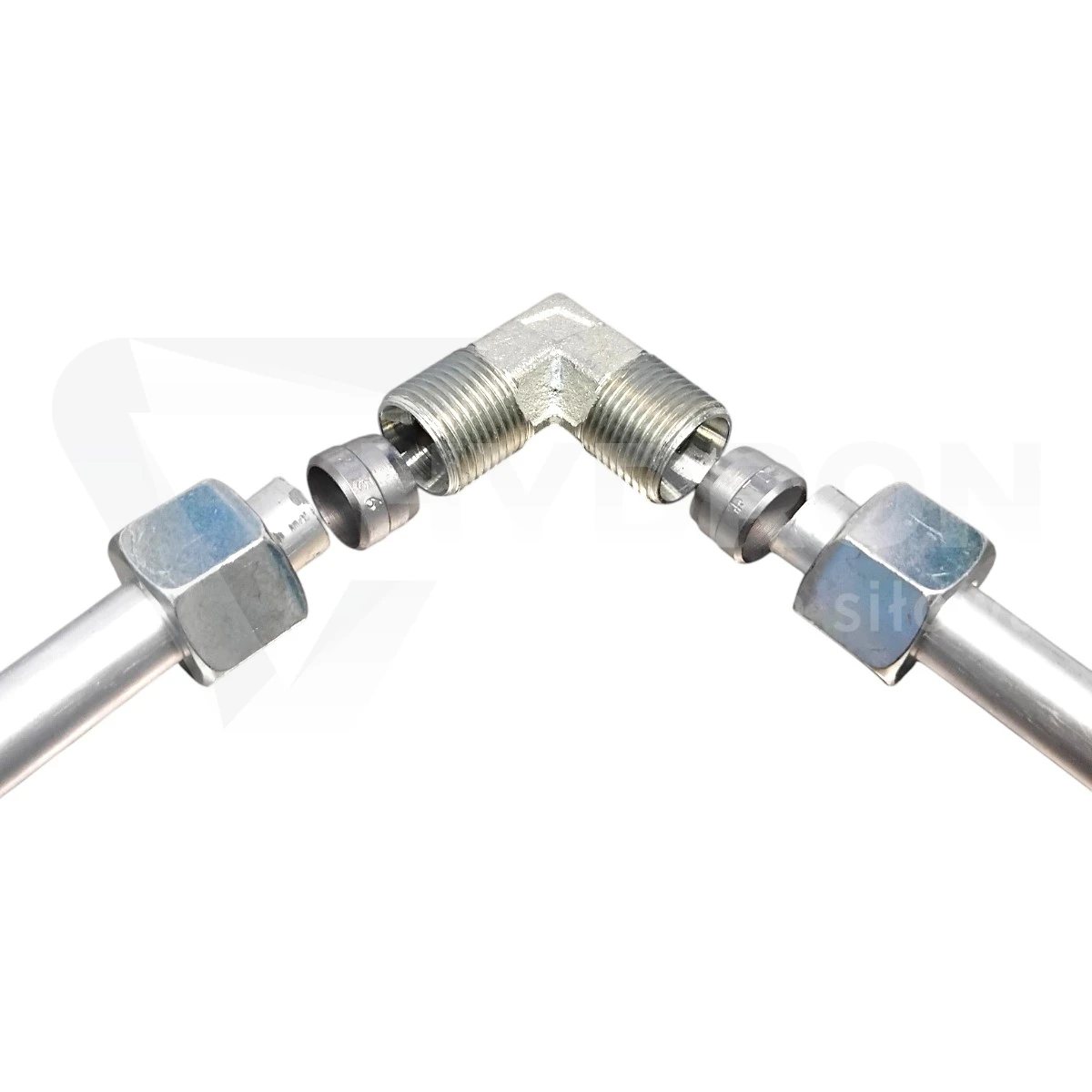

Symbol BB oznacza kolanko z dwoma gwintami zewnętrznymi.

Dla porównania:

AA - dwie ruchome nakrętki,
AB - jedna nakrętka i jeden gwint zewnętrzny,
BB - dwa gwinty zewnętrzne.

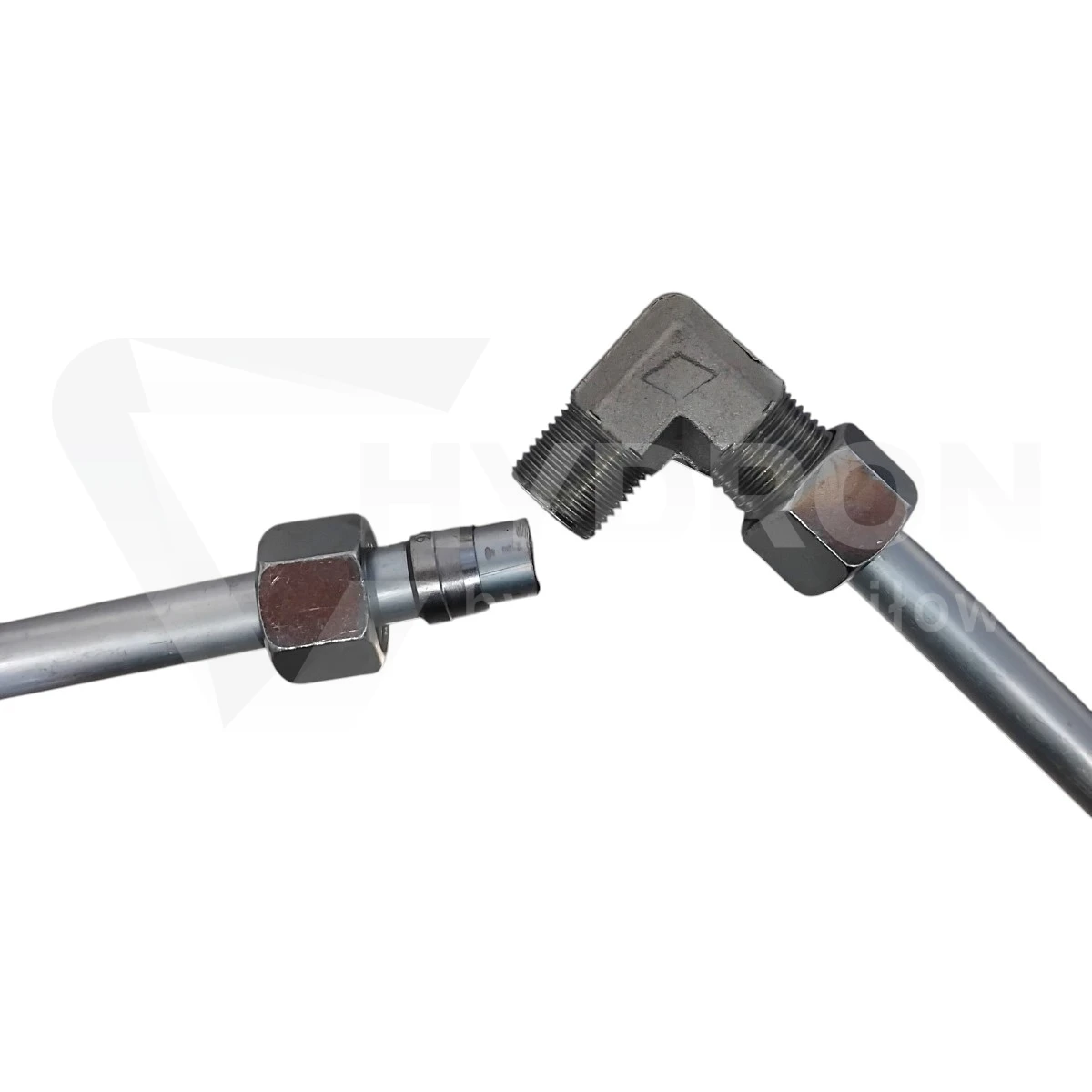

Kolanko BB pełni więc funkcję łącznika pomiędzy dwoma odpowiednio przygotowanymi stronami instalacji.

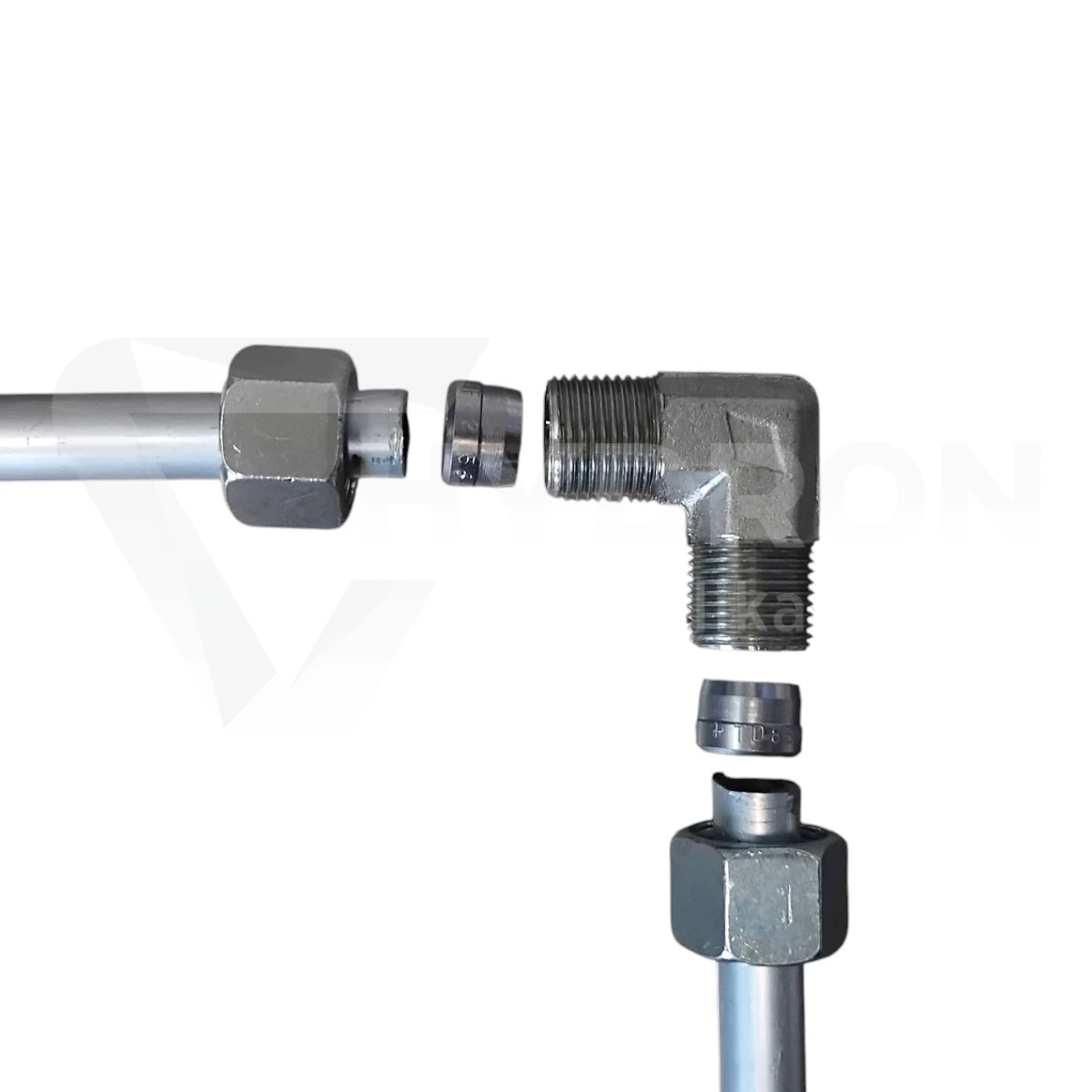

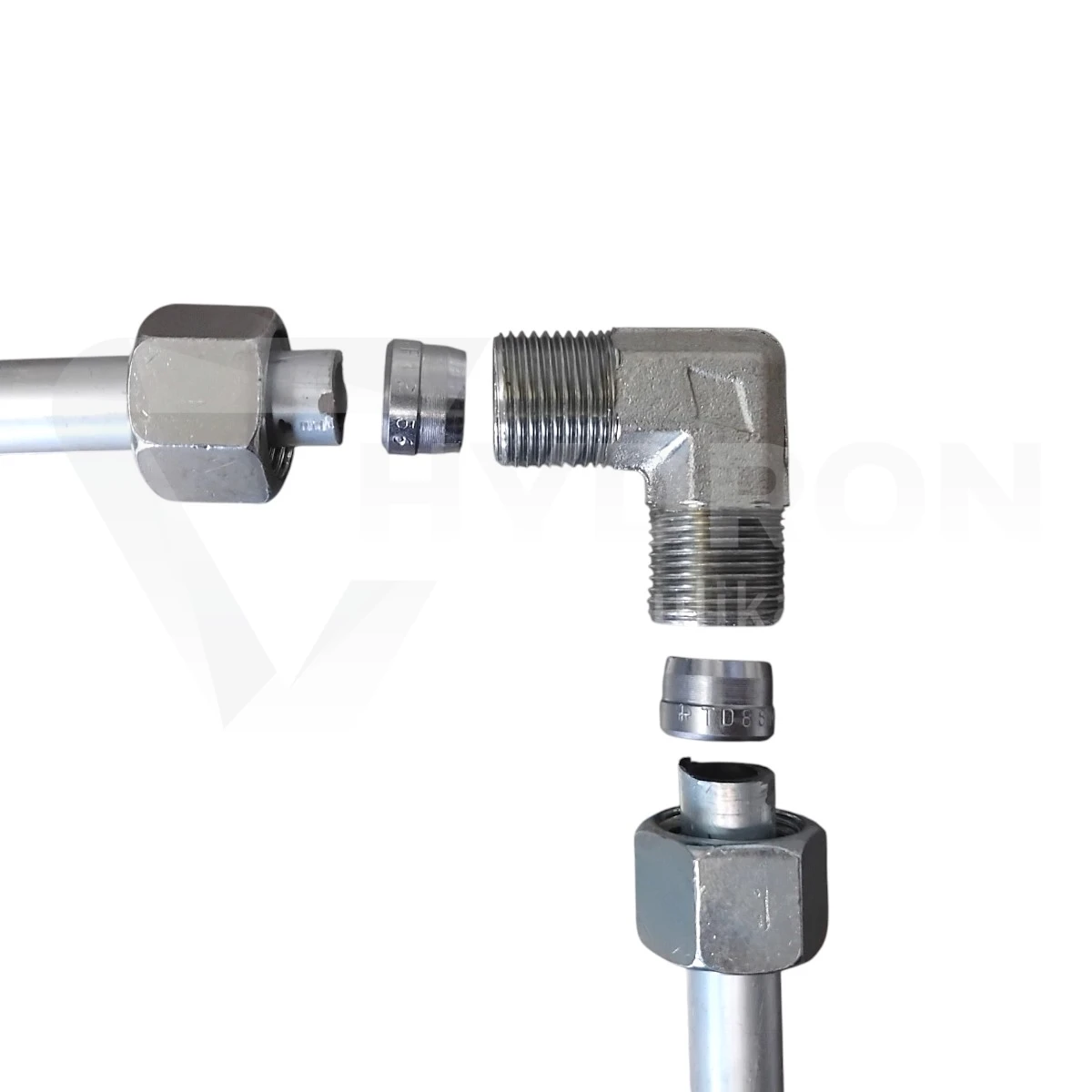

Stożek 24° i sposób uszczelnienia

Kolanko pracuje w metrycznym systemie rurowym wykorzystującym stożek 24°. Gwint M27x1,5 odpowiada przede wszystkim za docisk współpracujących elementów.

Nie należy traktować tego połączenia jak gwintu rurowego NPT ani uszczelniać go taśmą PTFE jako podstawową metodą.

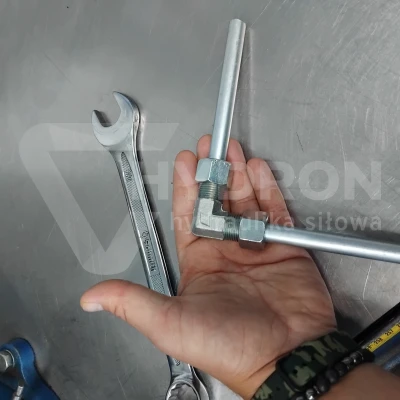

Dlaczego kolanko 90° jest praktyczne?

Zmiana kierunku instalacji bezpośrednio na złączce pozwala ograniczyć ilość miejsca potrzebnego do prowadzenia rury.

mniejsza przestrzeń montażowa,
łatwiejsze prowadzenie instalacji,
mniej dodatkowych adapterów,
ograniczenie niepotrzebnych łuków rury,
łatwiejszy późniejszy serwis.

Gdzie stosuje się kolanko M27x1,5 18L?

układy hydrauliki siłowej,
agregaty hydrauliczne,
maszyny przemysłowe,
maszyny rolnicze,
maszyny budowlane,
instalacje rurowe lekkiej serii L,
modernizacje istniejących instalacji.

Najczęstszy błąd: zamiana M27x1,5 na M27x2

Ze względu na identyczną średnicę nominalną oba gwinty mogą wyglądać bardzo podobnie. Próba skręcenia elementów o różnym skoku może jednak doprowadzić do uszkodzenia gwintu.

Dlatego przy M27 zawsze warto sprawdzić nie tylko średnicę, ale przede wszystkim skok.
