Kolanko BB 90° M14X1,5 6S

Przejdź do sekcji Opinie

12,29 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 M14x1,5
Rozmiar gwintu 1 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 320 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73143 Złączki kolankowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN99-06S
Oznaczenie wg VITILLO LME06S.1
Oznaczenie wg PARKER ERMETO XW 06-S | W06S

Opis

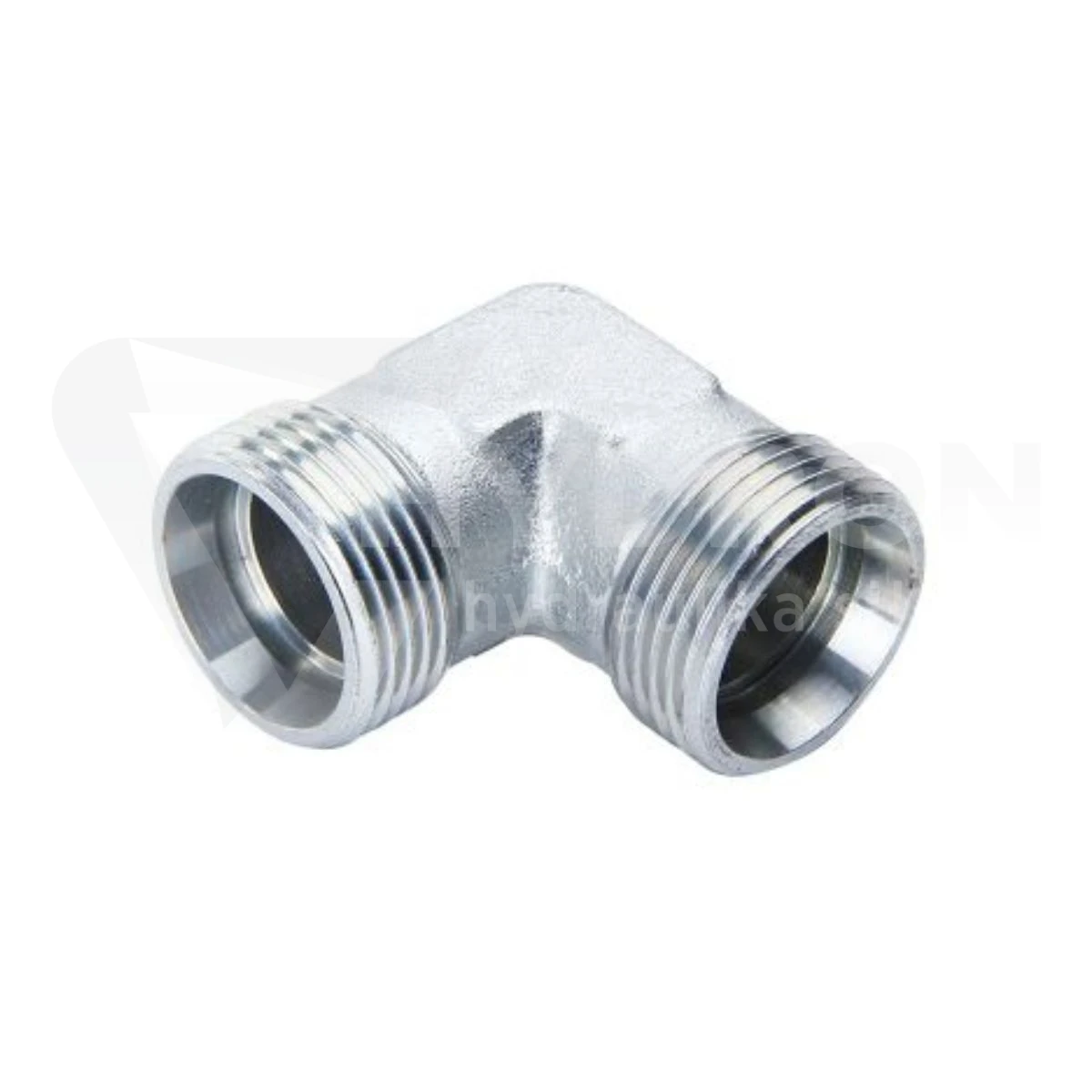

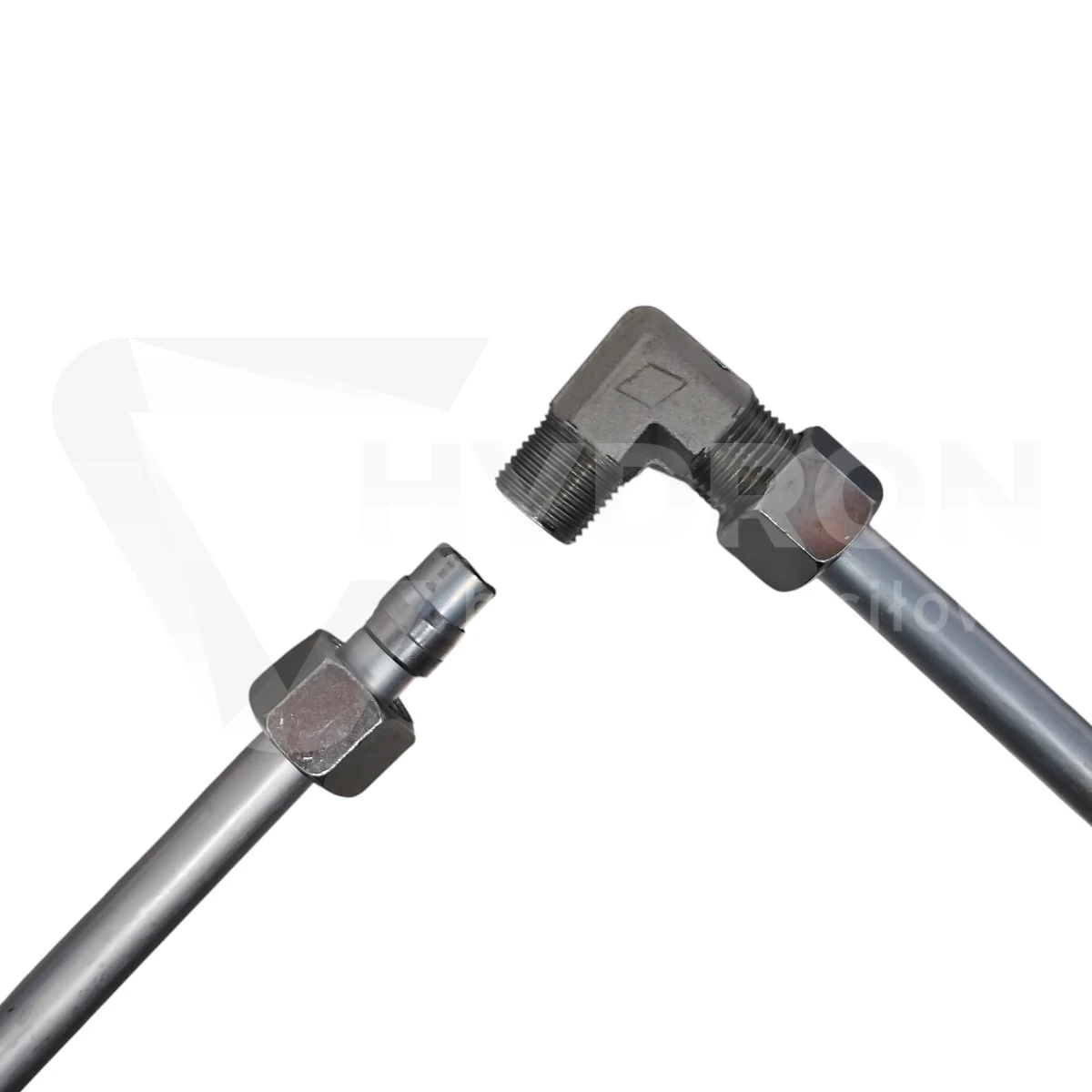

Kolanko BB 90° M14x1,5 6S

Kolanko BB 90° M14x1,5 6S to metryczna złączka hydrauliczna z dwoma gwintami zewnętrznymi, przeznaczona do wykonywania połączenia pod kątem prostym. Wariant 6S współpracuje z rurą o średnicy zewnętrznej 6 mm w ciężkiej serii S.

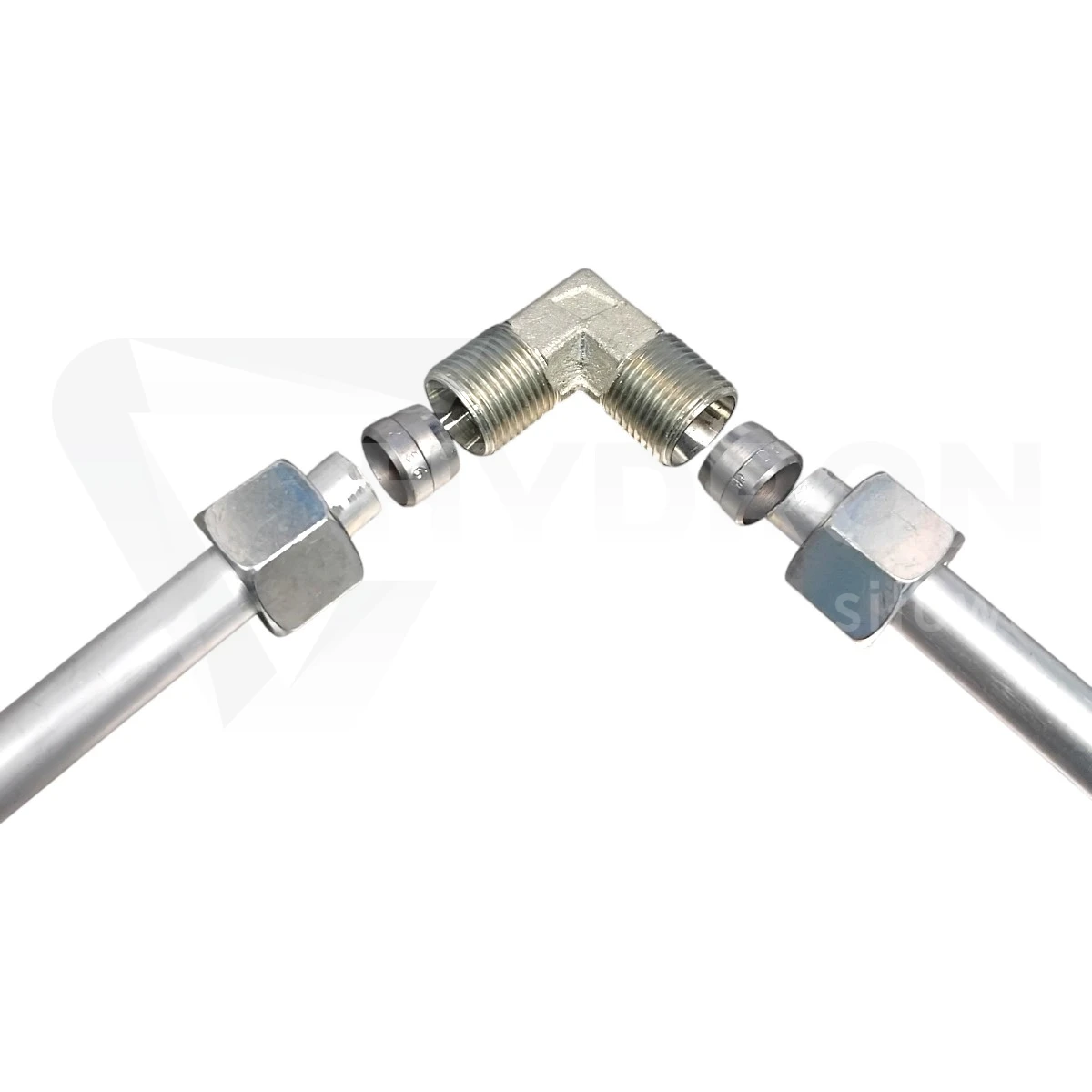

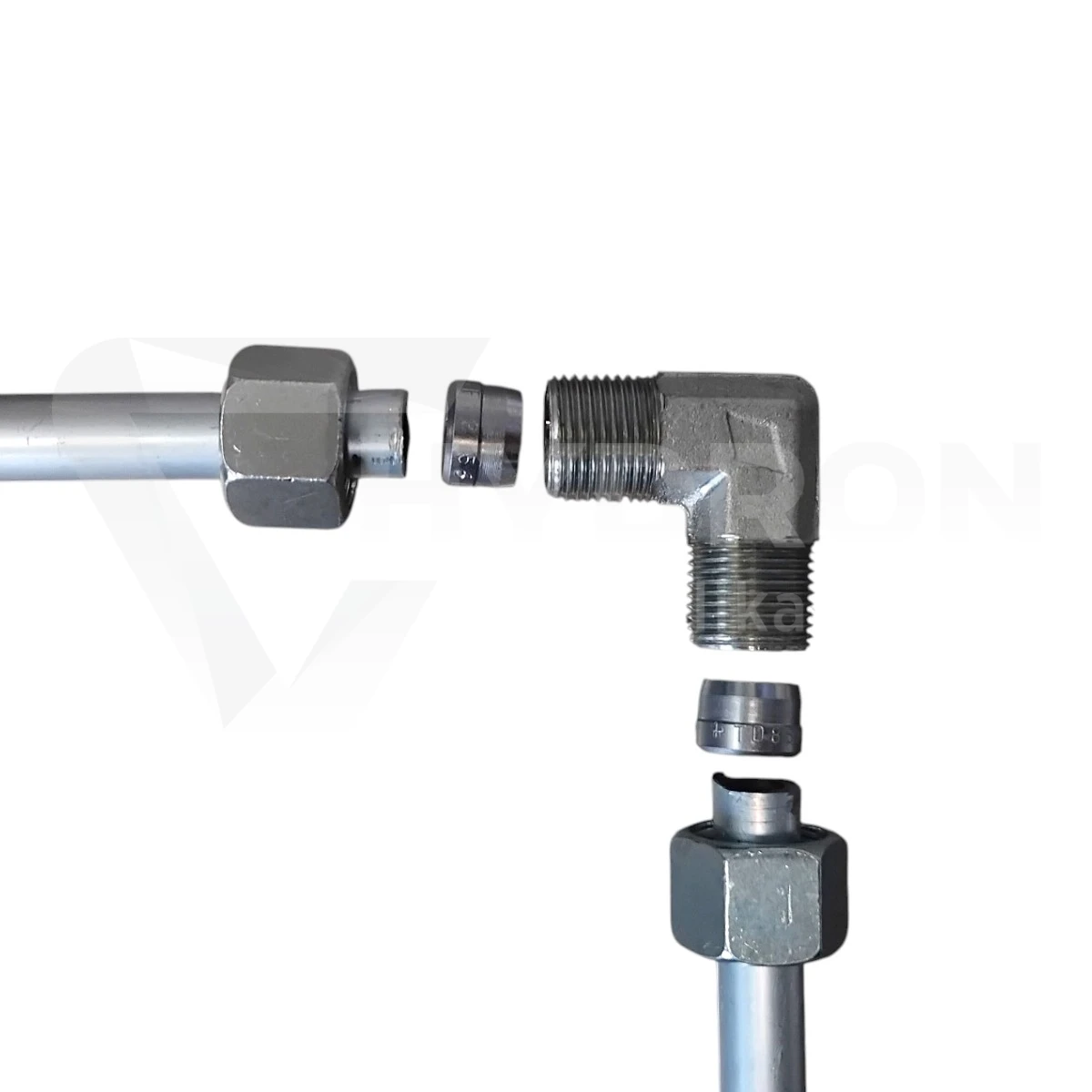

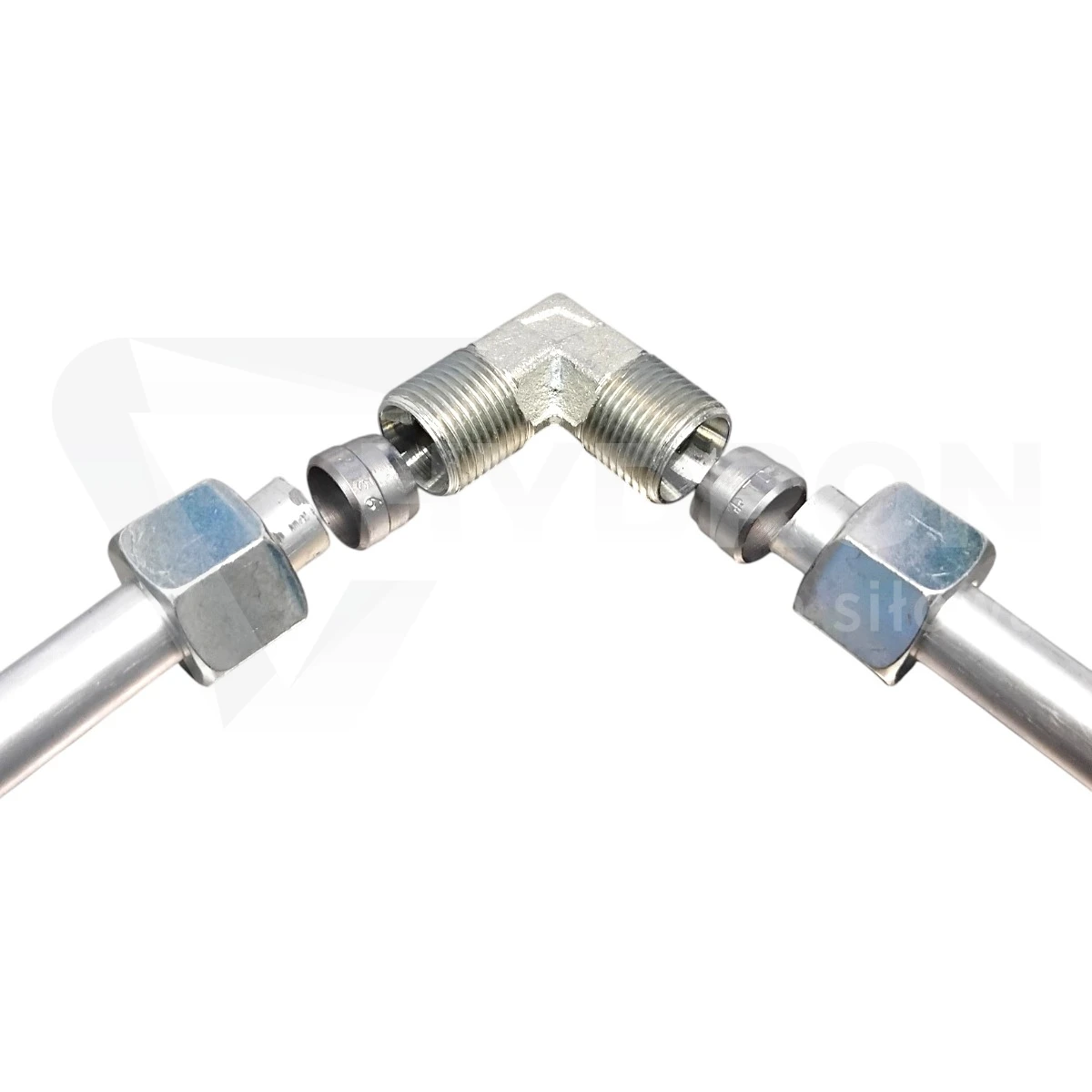

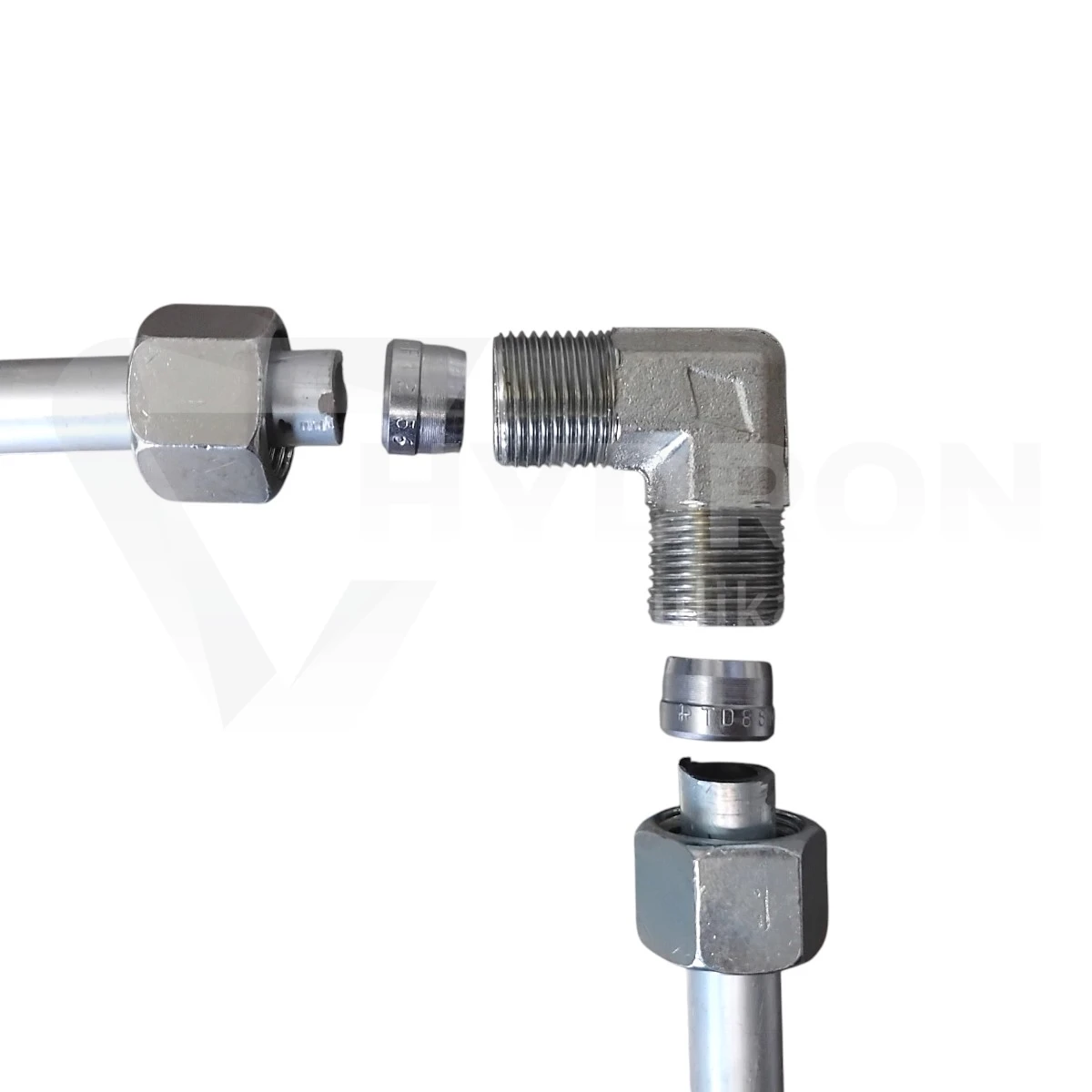

Konstrukcja BB oznacza, że po obu stronach kolanka znajdują się gwinty zewnętrzne. Produkt sprawdza się przy łączeniu przewodów rurowych oraz elementów wyposażonych w odpowiednie nakrętki i powierzchnie współpracujące ze stożkiem 24°.

Parametry techniczne

typ produktu: kolanko hydrauliczne BB,
kąt: 90°,
konstrukcja: dwa gwinty zewnętrzne,
gwint 1: M14x1,5,
gwint 2: M14x1,5,
rozmiar systemowy: 6S,
średnica zewnętrzna rury: 6 mm,
seria: ciężka S,
skok gwintu: 1,5 mm,
praktyczny pomiar gwintu M14x1,5: około 13,6-13,9 mm po średnicy zewnętrznej,
kąt stożka połączenia: 24°,
system: metryczny DIN 2353 / ISO 8434-1,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk,
oznaczenie alternatywne: XW 06S CF.

Co oznacza BB w kolanku hydraulicznym?

Oznaczenie BB informuje o konstrukcji z dwoma gwintami zewnętrznymi. Kolanko pełni więc funkcję łącznika pomiędzy dwoma elementami posiadającymi odpowiednie nakrętki lub zakończenia współpracujące z jego stożkami.

W praktyce jest to rozwiązanie stosowane tam, gdzie trzeba zmienić kierunek instalacji o 90° bez używania dodatkowych adapterów.

6S - mały rozmiar, ciężka seria

Oznaczenie 6S oznacza:

6 - rurę o średnicy zewnętrznej 6 mm,
S - ciężką serię połączeń rurowych.

To ważne, ponieważ sama średnica gwintu M14x1,5 nie wystarcza do prawidłowego doboru kolanka.

M14x1,5 6S a M14x1,5 8L

Gwint M14x1,5 występuje w hydraulice w co najmniej dwóch popularnych konfiguracjach:

M14x1,5 6S - rura 6 mm, seria ciężka S,
M14x1,5 8L - rura 8 mm, seria lekka L.

Gwint jest taki sam, ale rozmiar rury i seria są inne. Kolanko z tej karty jest wariantem 6S.

Dlaczego ta różnica ma znaczenie?

Przy doborze elementów rurowych łatwo popełnić błąd, jeśli sprawdza się tylko gwint. M14x1,5 może pasować wymiarowo, ale niewłaściwa seria oznacza niezgodność z nakrętką, pierścieniem i średnicą rury.

Dlatego przy zamówieniu należy zawsze sprawdzić cały zapis: M14x1,5 6S.

Stożek 24° w systemie metrycznym

Kolanko pracuje w metrycznym systemie połączeń rurowych ze stożkiem 24°. Szczelność uzyskuje się poprzez prawidłowe współdziałanie powierzchni stożkowych i odpowiednio dobranych elementów połączenia.

Gwint M14x1,5 pełni przede wszystkim funkcję dociskową. Nie powinien być traktowany jak gwint rurowy uszczelniany taśmą PTFE.

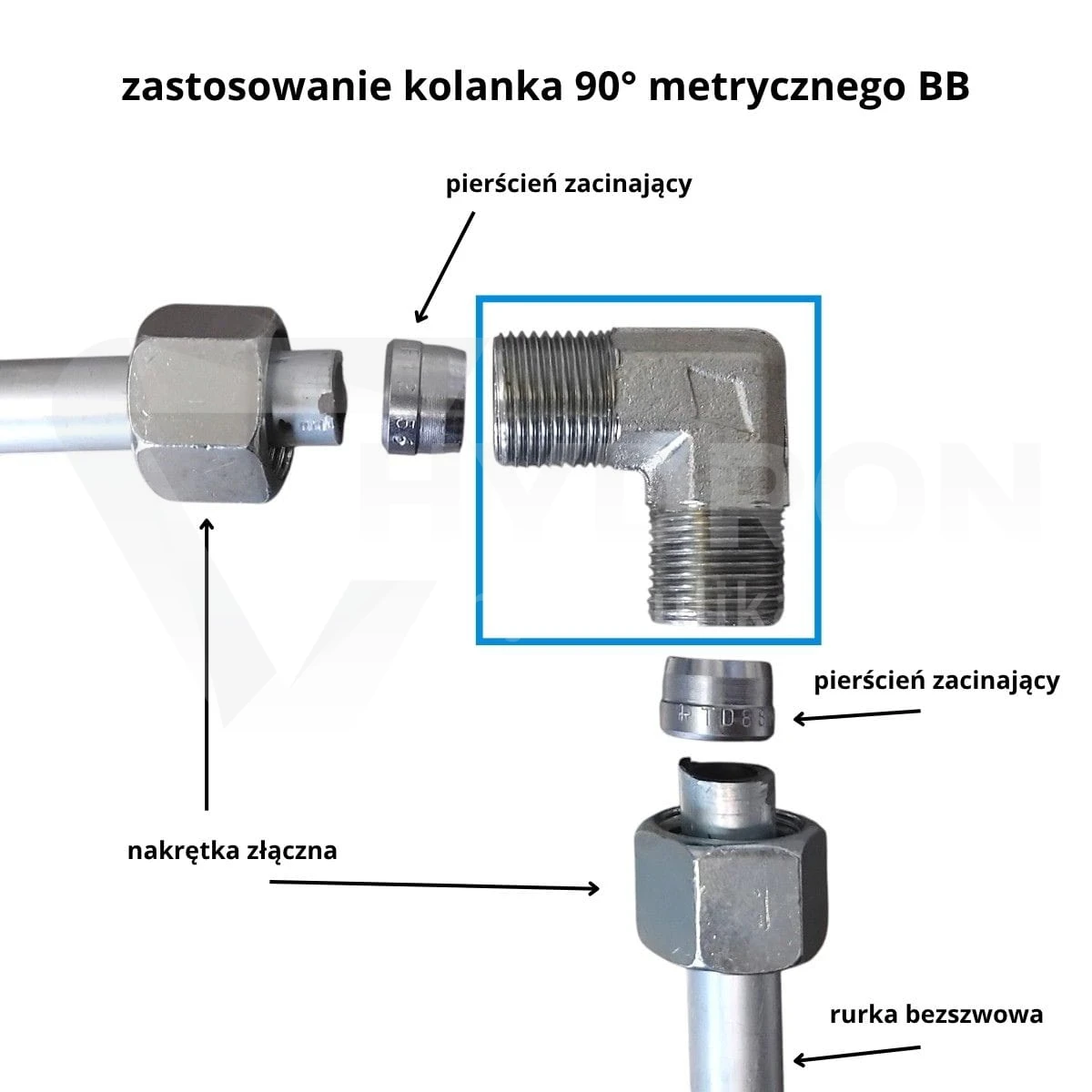

Dwa gwinty zewnętrzne - gdzie stosować kolanko BB?

Kolanko BB jest przeznaczone przede wszystkim do łączenia dwóch odcinków instalacji lub dwóch elementów wyposażonych w nakrętki współpracujące z gwintami M14x1,5.

Sprawdzi się między innymi w:

instalacjach rurowych hydrauliki siłowej,
agregatach hydraulicznych,
maszynach przemysłowych,
maszynach rolniczych,
maszynach budowlanych,
układach o ograniczonej przestrzeni montażowej.

Kolanko BB nie jest typową przyłączką do bloku

To ważna różnica. Kolanko BB służy przede wszystkim do łączenia elementów instalacji. Nie należy automatycznie stosować go jako przyłączki wkręcanej bezpośrednio w blok, rozdzielacz lub siłownik, jeżeli takie połączenie wymaga osobnej powierzchni uszczelniającej.

Do takich zastosowań należy dobrać odpowiednią przyłączkę kolankową z właściwym sposobem uszczelnienia.

Dlaczego kąt 90° bywa korzystniejszy od prostego złącza?

Kolanko umożliwia zmianę kierunku instalacji bez wykonywania dużego łuku rury lub przewodu.

Daje to kilka praktycznych korzyści:

mniejsze zapotrzebowanie na przestrzeń,
łatwiejsze prowadzenie instalacji przy konstrukcji maszyny,
ograniczenie niepotrzebnego wyginania przewodu,
bardziej uporządkowana zabudowa,
łatwiejszy dostęp podczas serwisu.

Jak rozpoznać gwint M14x1,5?

Przy pomiarze suwmiarką średnica zewnętrzna gwintu M14x1,5 wynosi zwykle około 13,6-13,9 mm. Skok gwintu wynosi 1,5 mm.

Jeżeli pomiar potwierdzi M14x1,5, kolejnym krokiem powinno być sprawdzenie średnicy rury. W tym produkcie musi to być 6 mm.

Stal automatowa i ocynk

Korpus kolanka wykonany jest ze stali automatowej i zabezpieczony warstwą ocynku. Takie wykonanie jest typowe dla złączek stosowanych w instalacjach hydraulicznych i zapewnia ochronę powierzchni przed korozją w standardowych warunkach pracy.

Kiedy wybrać wersję 6S?

Ten wariant będzie właściwy, jeśli instalacja spełnia wszystkie poniższe warunki:

wymaga kolanka 90°,
potrzebne są dwa gwinty zewnętrzne,
gwint po obu stronach to M14x1,5,
rura ma średnicę zewnętrzną 6 mm,
instalacja pracuje w ciężkiej serii S,
połączenie wykorzystuje stożek 24°.

Najczęstsze błędy podczas doboru

wybór M14x1,5 8L zamiast 6S,
dobór wyłącznie po średnicy gwintu,
pomylenie kolanka BB z przyłączką kolankową,
nieuwzględnienie średnicy rury 6 mm,
pomylenie lekkiej serii L z ciężką S,
próba uszczelniania gwintu taśmą PTFE.

Kolanka BB i złączki metryczne HYDRON

Więcej wariantów znajdziesz w kategorii metrycznych kolanek BB 90°.

Pełna oferta obejmuje również złączki hydrauliczne HYDRON w wielu standardach gwintów i konfiguracjach.

FAQ - Kolanko BB 90° M14x1,5 6S

Co oznacza 6S?

6S oznacza połączenie przeznaczone dla rury o średnicy zewnętrznej 6 mm w ciężkiej serii S.

Co oznacza BB?

BB oznacza konstrukcję z dwoma gwintami zewnętrznymi.

Czy M14x1,5 6S i M14x1,5 8L są zamienne?

Nie. Mają ten sam gwint, ale współpracują z innymi średnicami rur i należą do różnych serii.

Jaki skok ma gwint M14x1,5?

Skok wynosi 1,5 mm, a praktyczna średnica zewnętrzna gwintu to około 13,6-13,9 mm.

Czy kolanko BB można wkręcić bezpośrednio w blok hydrauliczny?

Nie należy zakładać tego automatycznie. Kolanko BB jest przede wszystkim złączką łączącą. Do bloku lub rozdzielacza należy dobrać przyłączkę z właściwym sposobem uszczelnienia.
