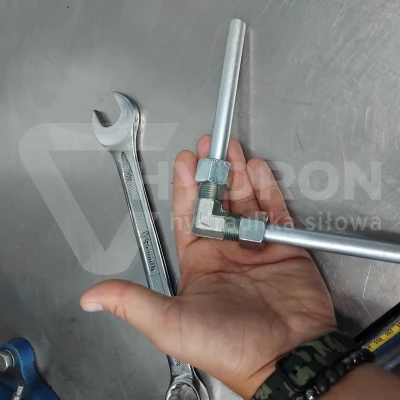

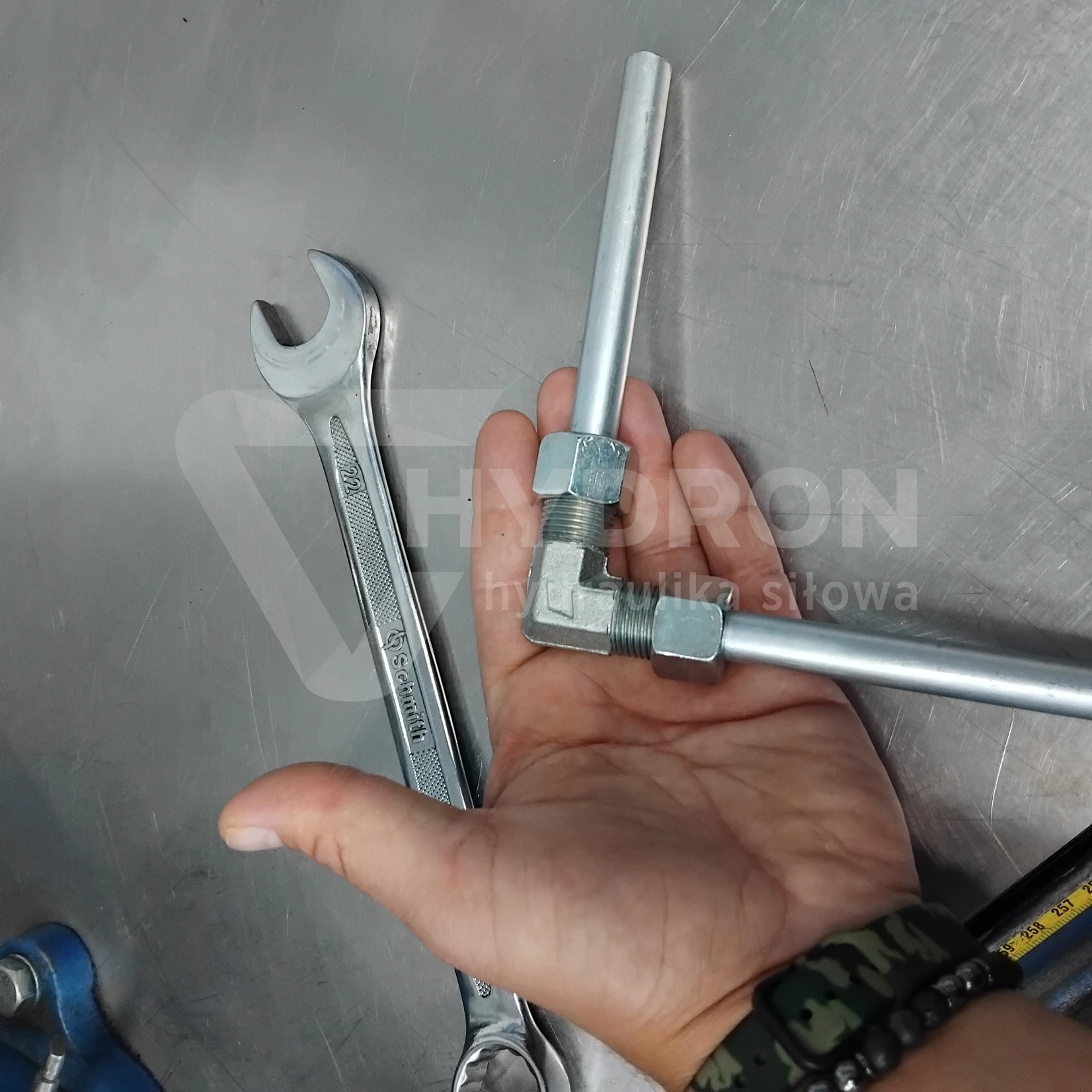

Kolanko BB 90° M22X1,5 15L

Przejdź do sekcji Opinie

10,54 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M22X1,5
Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)

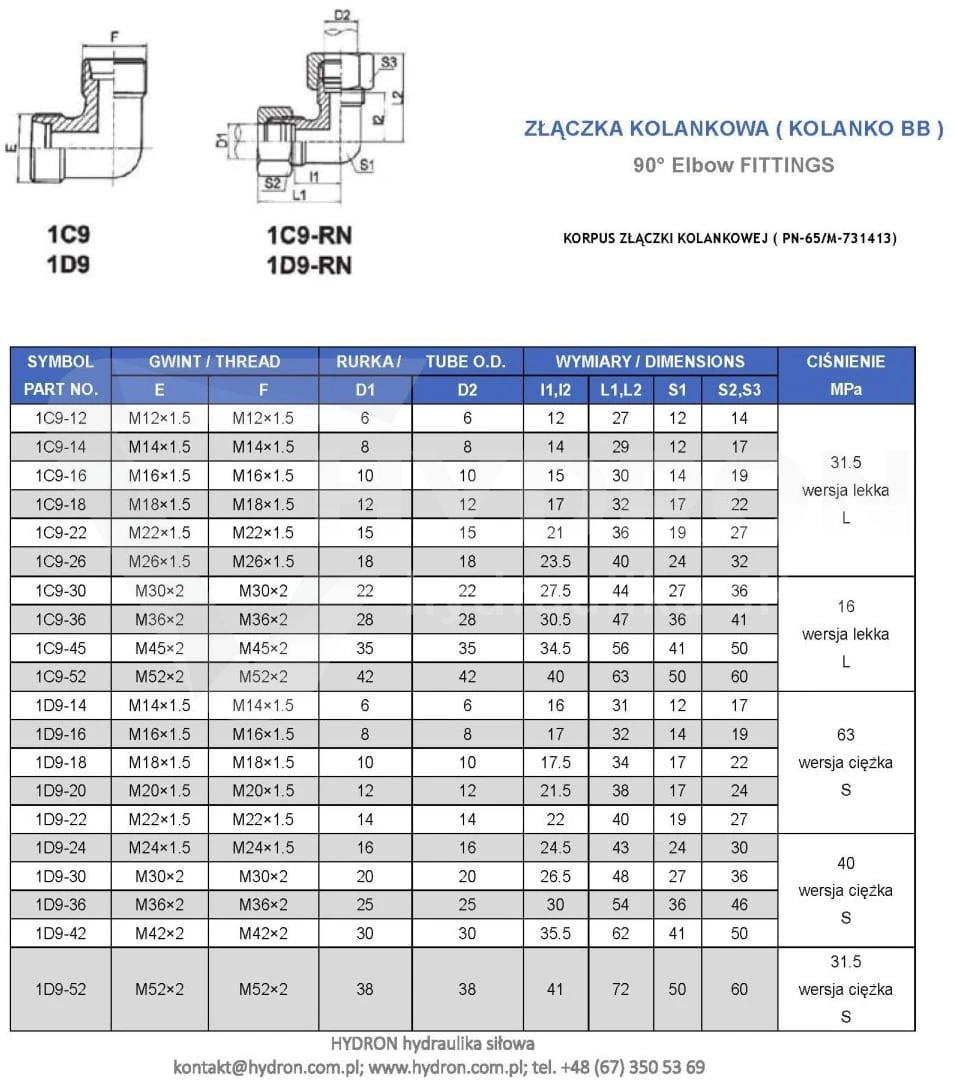

Polska Norma PN-65 M73143 Złączki kolankowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN99-15L
Oznaczenie wg VITILLO LME15L.1
Oznaczenie wg CAST 103808.1
Oznaczenie wg PARKER ERMETO XW 15-L | W15L
Oznaczenie alternatywne 1C9-22

Opis

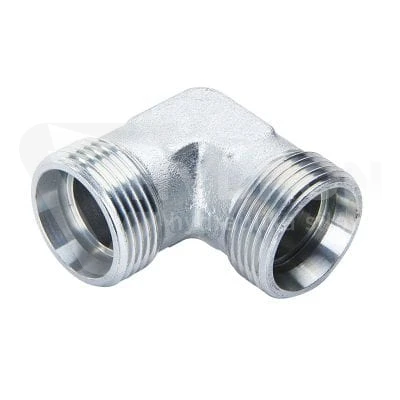

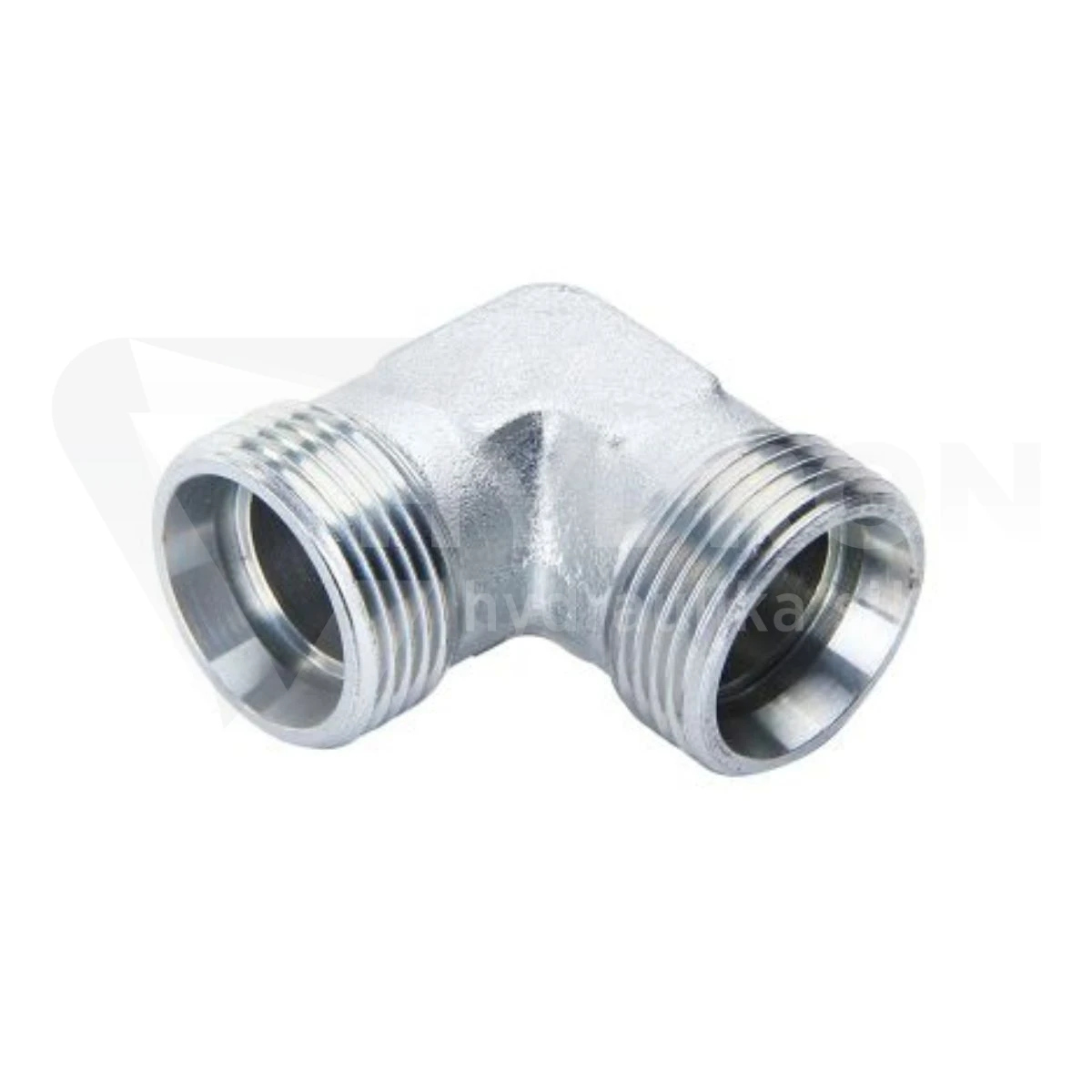

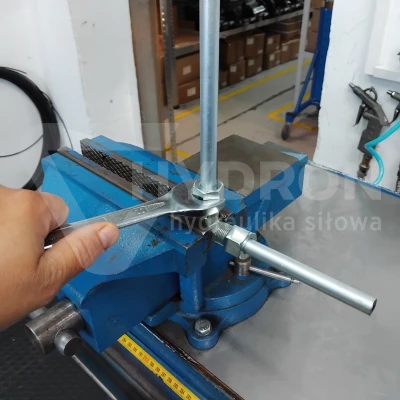

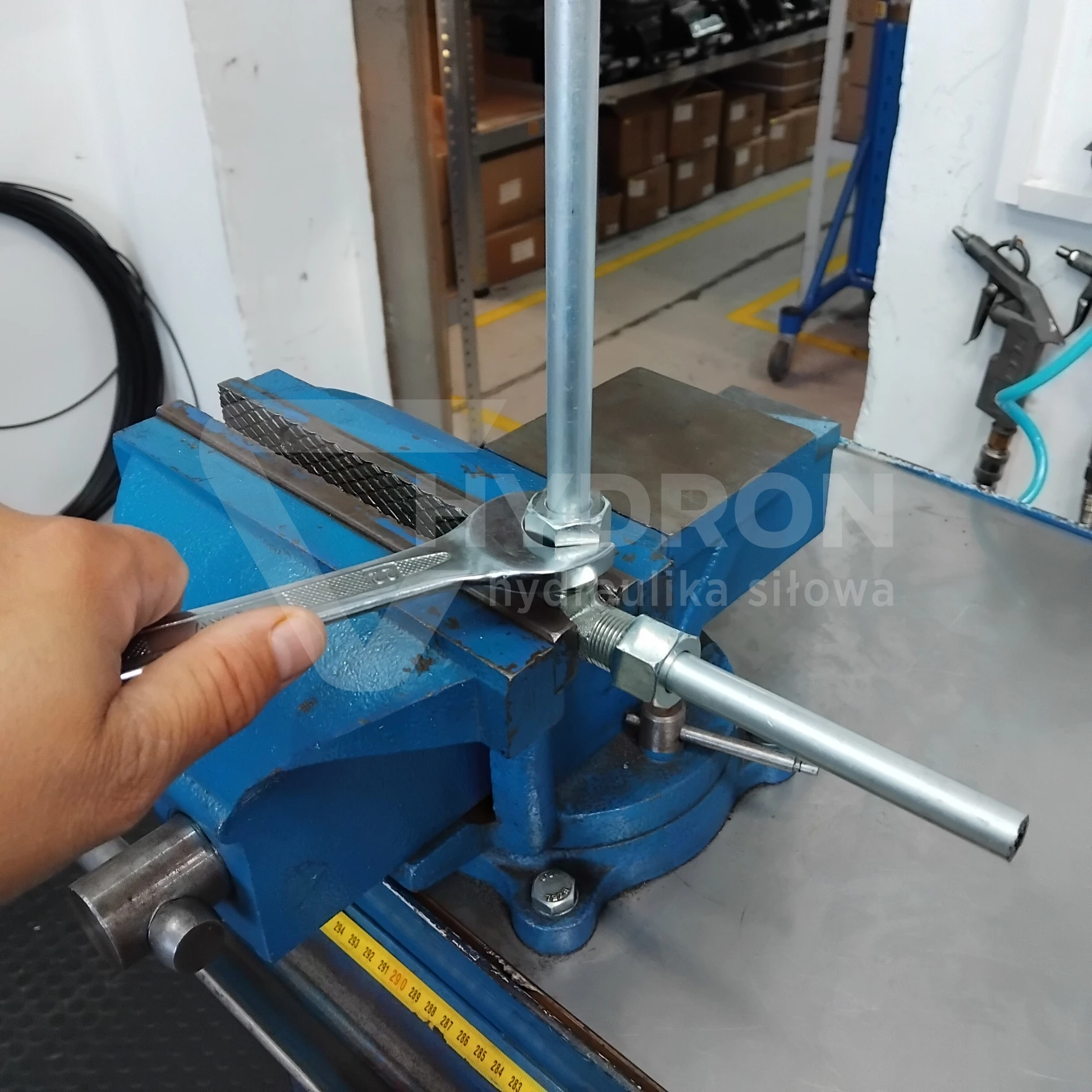

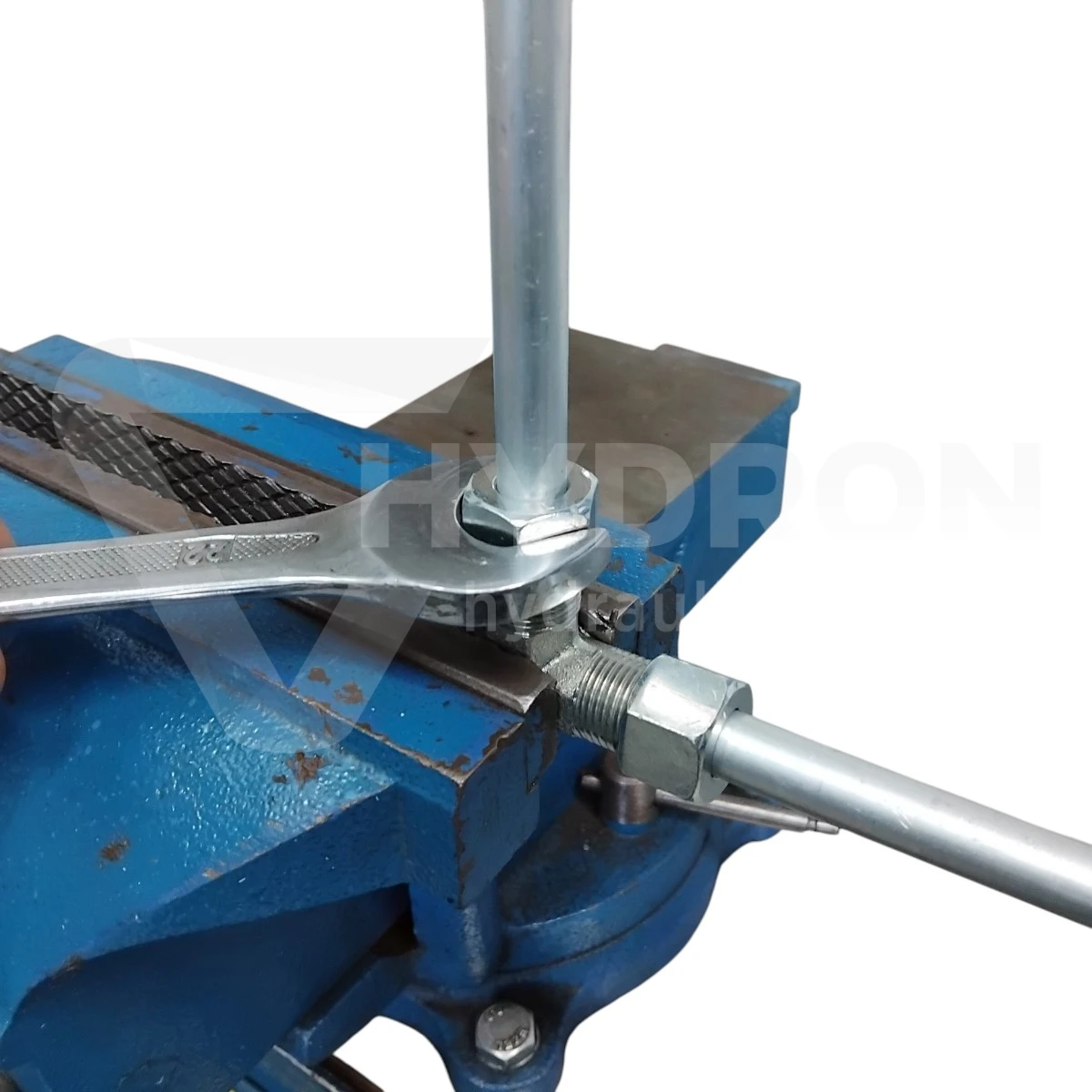

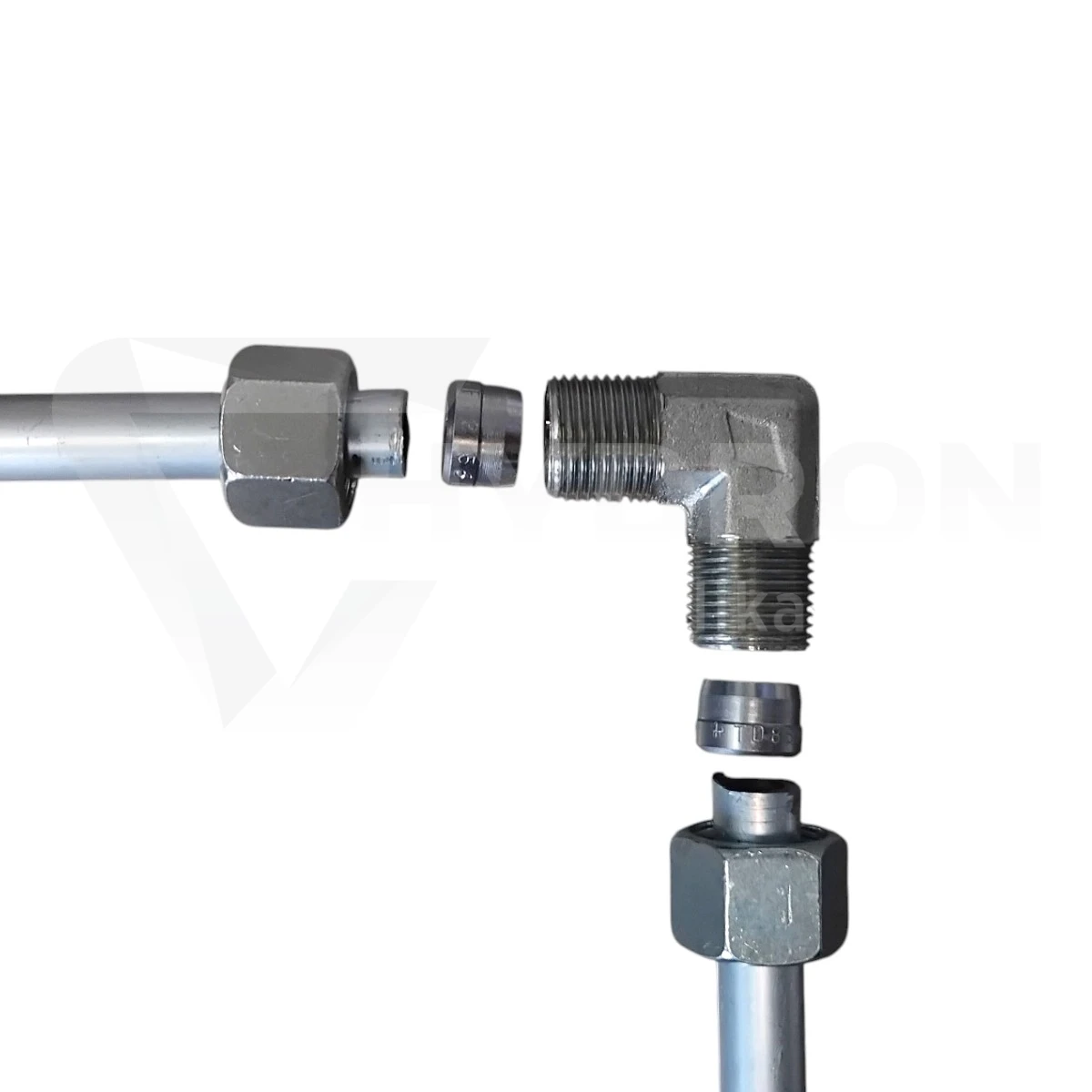

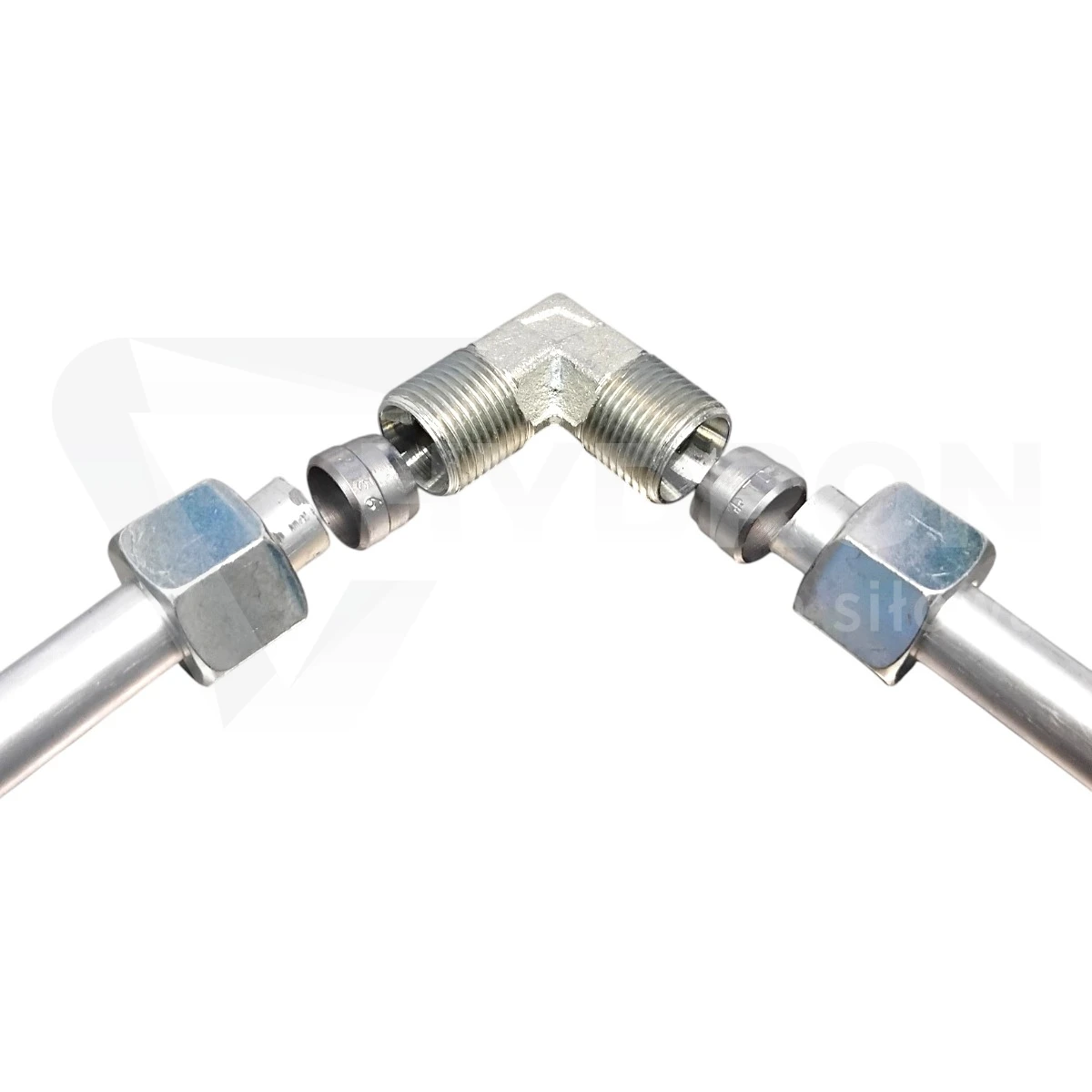

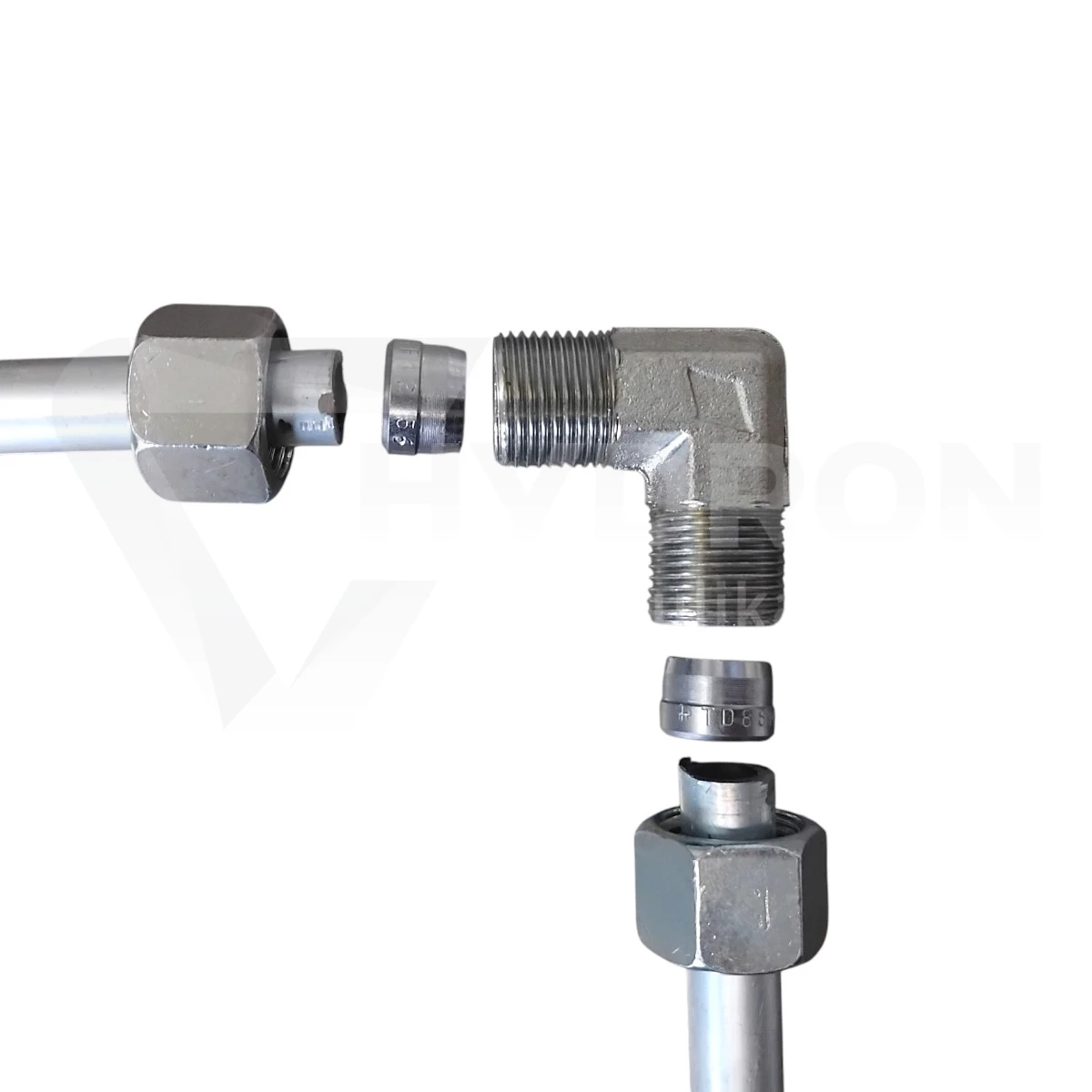

Kolanko BB 90° M22x1,5 15L 315 bar

Kolanko BB 90° M22x1,5 15L to metryczna złączka hydrauliczna przeznaczona do zmiany kierunku instalacji o 90°. Po obu stronach posiada gwint zewnętrzny M22x1,5, a konfiguracja 15L odpowiada rurze o średnicy zewnętrznej 15 mm w lekkiej serii L.

Kolanko przeznaczone jest do łączenia przewodów rurowych i elastycznych w układach hydrauliki siłowej. Korpus wykonano ze stali automatowej i zabezpieczono ocynkiem z białą pasywacją. Konstrukcja powstaje jako monoblok z odkuwki, bez połączeń lutowanych.

Parametry techniczne

typ produktu: kolanko hydrauliczne BB,
kąt: 90°,
konstrukcja: dwa gwinty zewnętrzne,
gwint 1: M22x1,5,
gwint 2: M22x1,5,
rozmiar systemowy: 15L,
średnica zewnętrzna rury: 15 mm,
seria: lekka L,
skok gwintu: 1,5 mm,
praktyczny pomiar gwintu zewnętrznego M22x1,5: około 21,6-21,9 mm,
praktyczny pomiar gwintu wewnętrznego M22x1,5: około 20,2-20,6 mm,
ciśnienie pracy: 315 bar,
temperatura pracy: od -20°C do +120°C,
kąt stożka połączenia: 24°,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk w białej pasywacji,
norma: DIN 2353 / PN-EN ISO 8434-1,
Polska Norma: PN-65/M-73143,
wykonanie: monoblok z odkuwki, bez lutowania.

15L - co oznacza ten rozmiar?

Oznaczenie 15L opisuje konkretną konfigurację połączenia rurowego:

15 - rura o średnicy zewnętrznej 15 mm,
L - lekka seria połączeń rurowych.

W tym wariancie stosowany jest gwint M22x1,5 oraz system ze stożkiem 24°.

M22x1,5 15L a M22x1,5 14S

To najważniejsza różnica przy doborze tego kolanka. Ten sam gwint M22x1,5 występuje także w ciężkiej serii S.

M22x1,5 15L - rura 15 mm, seria lekka L,
M22x1,5 14S - rura 14 mm, seria ciężka S.

Gwint jest taki sam, ale średnica rury i seria połączenia są inne. Ten produkt jest dokładnie wariantem 15L.

315 bar ciśnienia pracy

Kolanko posiada deklarowane ciśnienie pracy 315 bar, dzięki czemu może być stosowane w typowych układach hydrauliki siłowej pracujących przy wysokim ciśnieniu.

Podczas doboru zawsze należy jednak uwzględnić parametry całego układu. Maksymalne dopuszczalne ciśnienie instalacji wyznacza element o najniższej wartości znamionowej.

Zakres temperatur od -20°C do +120°C

Kolanko jest przeznaczone do pracy w zakresie temperatur od -20°C do +120°C.

Przy projektowaniu instalacji trzeba uwzględnić również dopuszczalną temperaturę medium, rur, przewodów i pozostałych elementów połączenia.

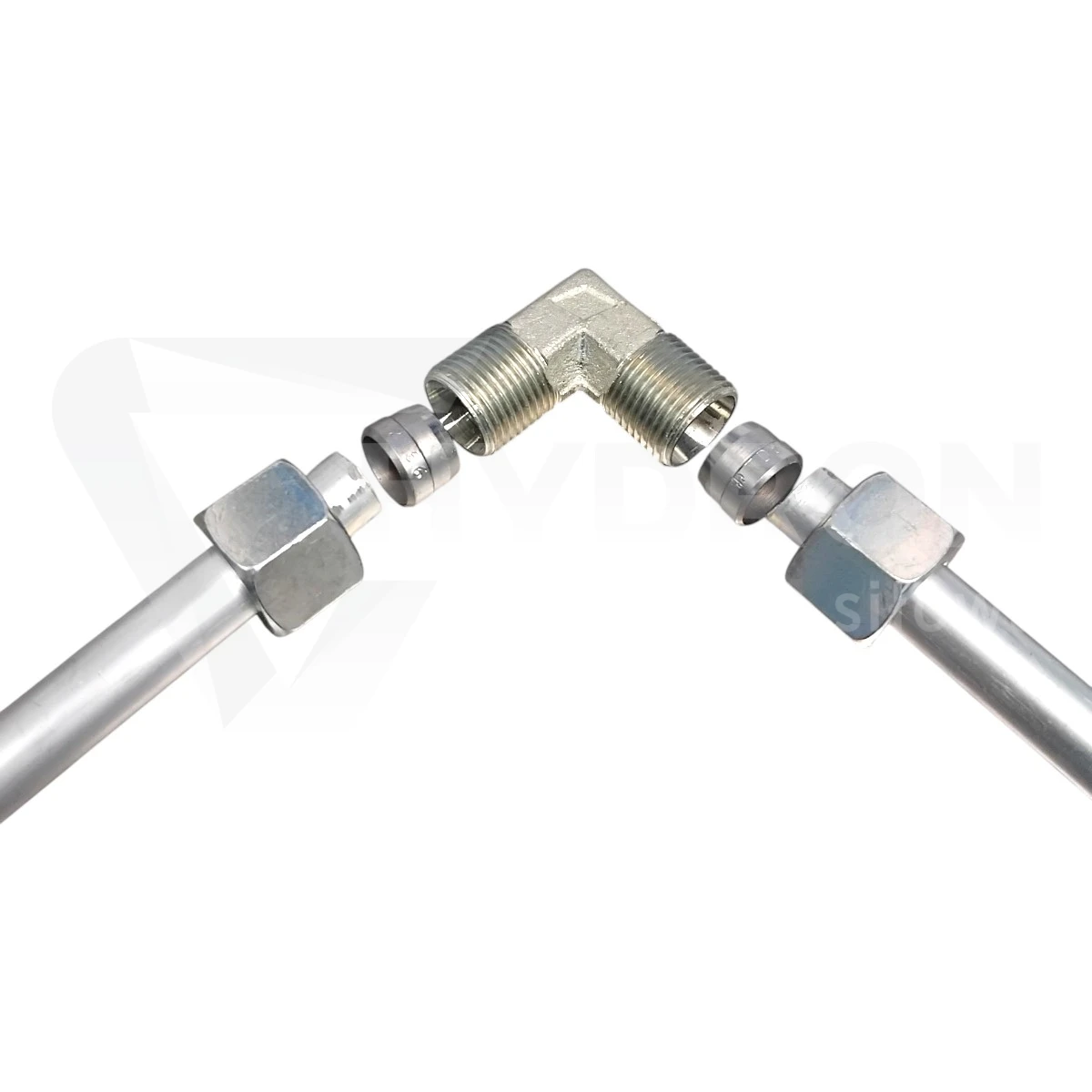

Co oznacza BB?

Symbol BB oznacza konstrukcję z dwoma gwintami zewnętrznymi.

Dla porównania:

AA - dwie ruchome nakrętki,
AB - jedna nakrętka i jeden gwint zewnętrzny,
BB - dwa gwinty zewnętrzne.

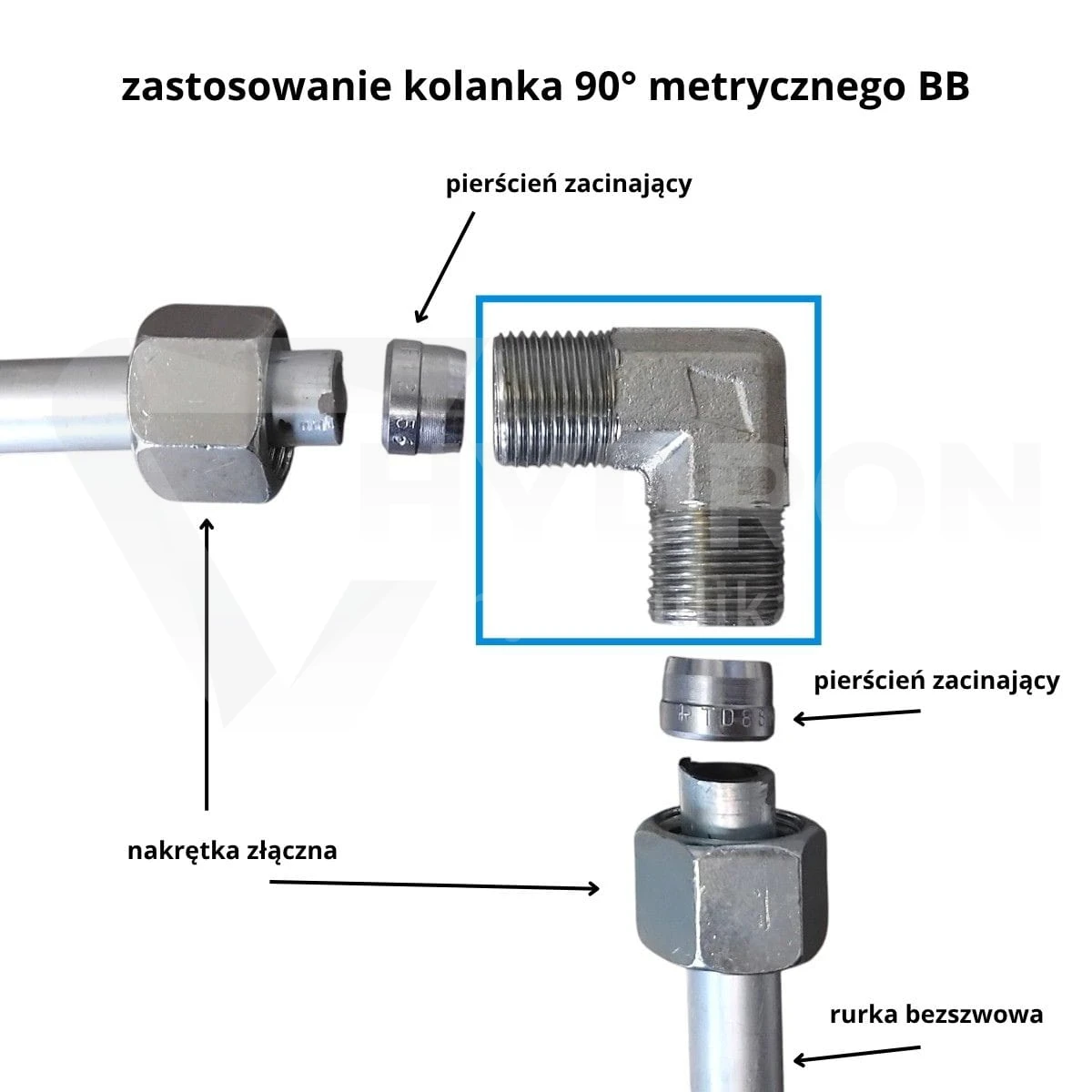

Kolanko BB pełni funkcję łącznika pomiędzy dwoma odpowiednimi elementami instalacji rurowej.

Monoblok z odkuwki - bez lutowania

Korpus kolanka wykonano jako jednolity element z odkuwki. Poszczególne części nie są lutowane.

Taka konstrukcja ogranicza liczbę połączeń technologicznych w samym korpusie i zapewnia zwartą, wytrzymałą budowę odpowiednią do zastosowań hydraulicznych.

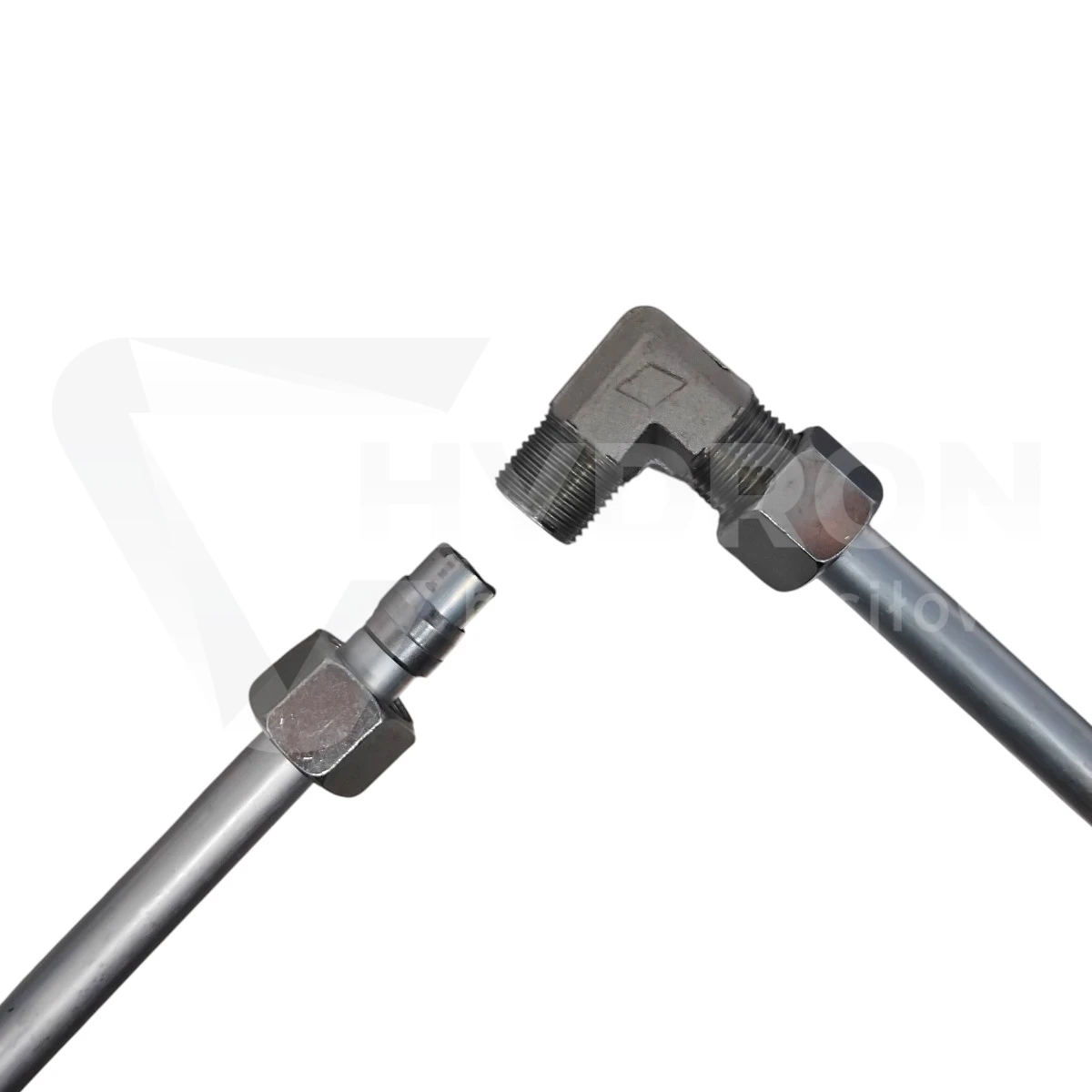

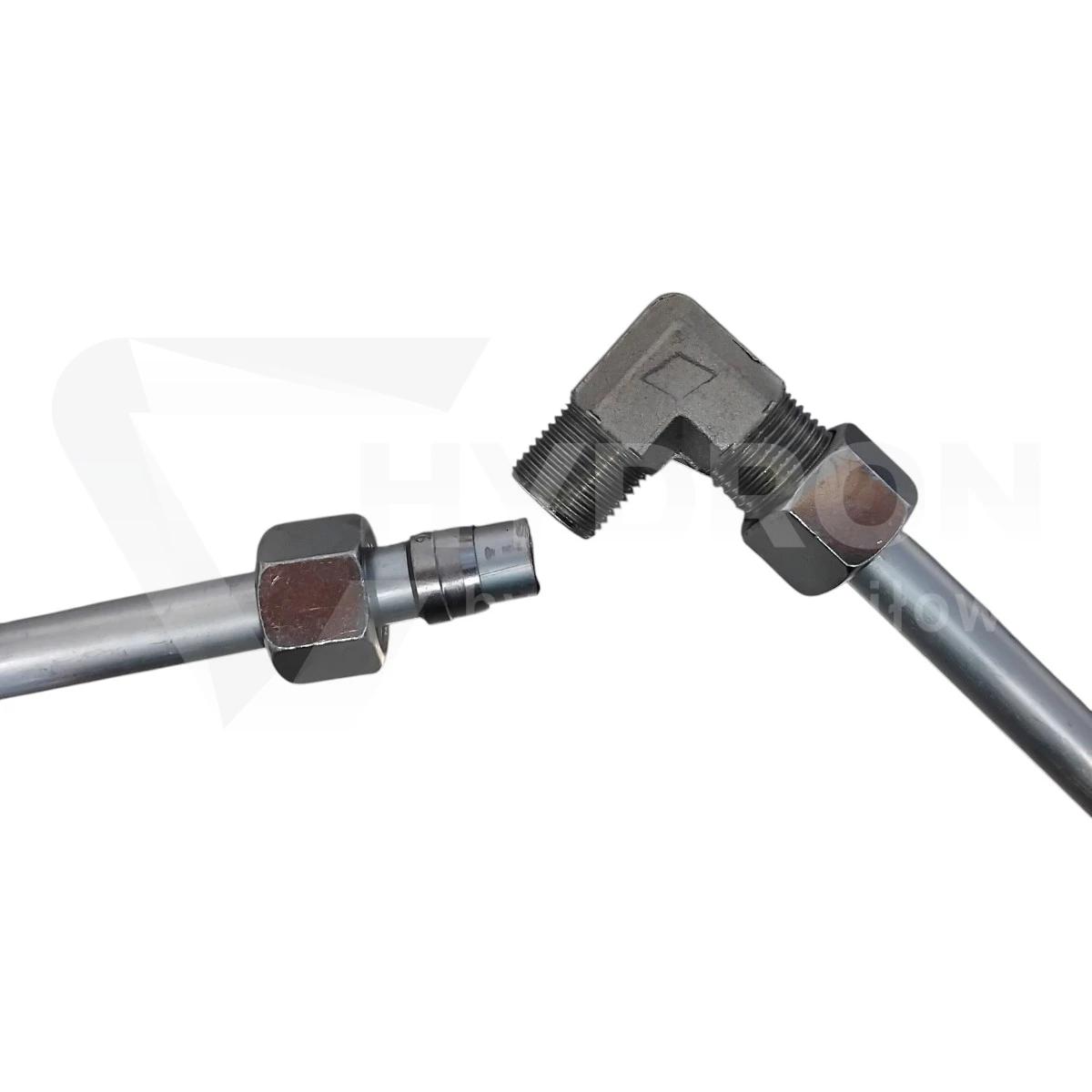

Stożek 24° i sposób uszczelnienia

Kolanko pracuje w metrycznym systemie połączeń rurowych ze stożkiem 24°. Gwint M22x1,5 służy przede wszystkim do docisku współpracujących elementów.

Nie należy traktować go jak gwintu rurowego NPT uszczelnianego na zwojach. Prawidłowa szczelność zależy od zgodności powierzchni stożkowych i właściwego montażu elementów systemu 15L.
