Złączka grodziowa M22x1,5 15L

Przejdź do sekcji Opinie

13,86 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

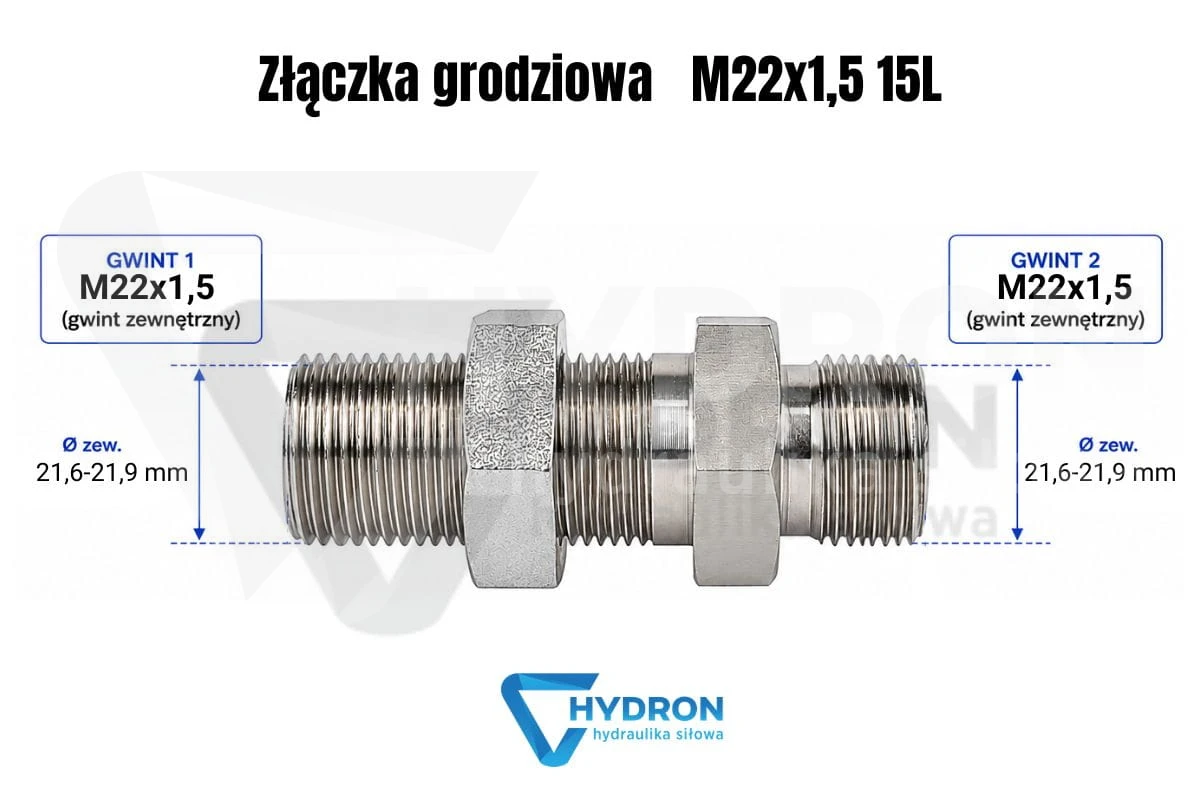

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 M22X1,5
Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 315 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN102-15L
Oznaczenie wg VITILLO APPME15L.1
Oznaczenie wg CAST 103608.1
Oznaczenie wg PARKER ERMETO XSV 15-L / SV15LOMD
Oznaczenie alternatywne 6C-22

Opis

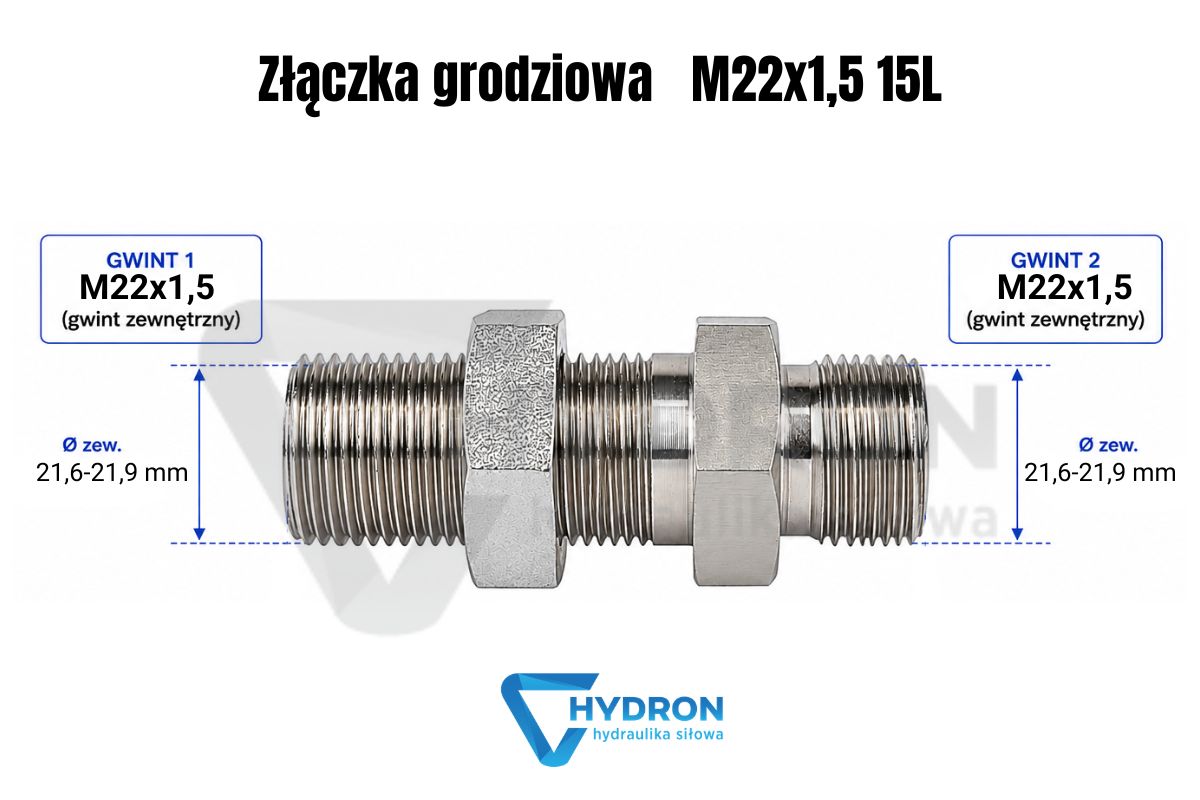

Złączka grodziowa M22x1,5 15L

Złączka grodziowa M22x1,5 15L to metryczne złącze proste przeznaczone do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, obudowę lub płytę montażową. Po obu stronach zastosowano gwint M22x1,5 w serii 15L, dlatego produkt nie jest redukcją, lecz prostym przejściem grodziowym w jednym rozmiarze. Korpus złączki umożliwia osadzenie punktu przyłączeniowego w konstrukcji maszyny i ogranicza pracę przewodu bezpośrednio na krawędzi otworu.

Złączka grodziowa M22-1-5 15L

Parametry techniczne

Produkt: złączka grodziowa M22x1,5 15L
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa, przejście przez panel
Standard połączenia: metryczne, seria 15L
Seria: 15L
Rozmiar gwintu 1: M22x1,5
Wymiar gwintu 1: 21,6-21,9 mm zewnętrznie / 20,2-20,6 mm wewnętrznie
Rozmiar gwintu 2: M22x1,5
Wymiar gwintu 2: 21,6-21,9 mm zewnętrznie / 20,2-20,6 mm wewnętrznie
Gwint większy: brak różnicy, obie strony M22x1,5
Gwint mniejszy: brak różnicy, obie strony M22x1,5
Długość całkowita: 57 mm
Ciśnienie pracy: 315 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Rastelli-Raccordi: TN102-15L
Oznaczenie wg Vitillo: APPME15L.1
Oznaczenie wg CAST: 103608.1
Oznaczenie wg Parker Ermeto: XSV 15-L / SV15LOMD
Oznaczenie alternatywne: 6C-22
Kod produktu: ZN-141-1 M22/M22
Kod kreskowy EAN: 2000010012657

Złączka grodziowa M22x1,5 15L do przejścia przez panel

Złączka grodziowa M22x1,5 15L jest stosowana wtedy, gdy przewód, rurka lub punkt przyłączeniowy musi zostać przeprowadzony przez przegrodę i zamocowany w stałym miejscu. Takie rozwiązanie porządkuje instalację, ułatwia późniejszy serwis i zmniejsza ryzyko pracy przewodu na krawędzi konstrukcji. Inne warianty można porównać w kategorii złączki grodziowe metryczne.

Gwint M22x1,5 po obu stronach - proste przejście bez redukcji

Produkt ma gwint M22x1,5 z jednej i drugiej strony. Nie zmienia średnicy połączenia i nie przechodzi na inny standard. Przy doborze trzeba sprawdzić nie tylko sam gwint, ale także oznaczenie 15L oraz elementy współpracujące po obu stronach grodzi. W hydraulice metrycznej podobny gwint nie oznacza automatycznie zgodności całego połączenia, ponieważ znaczenie ma geometria serii, nakrętka, pierścień i końcówka.

Seria 15L - dlaczego nie dobierać tylko po gwincie

Oznaczenie 15L wskazuje metryczny system połączenia w serii lekkiej. To ważne, ponieważ gwint M22x1,5 występuje również przy innych konfiguracjach, które nie muszą być zamienne. Przykładem jest złączka grodziowa M22x1,5 14S, która mimo podobnego gwintu należy do serii ciężkiej. Pomylenie serii L i S może spowodować problem z dokręceniem, nieszczelność albo uszkodzenie powierzchni styku.

Kiedy wybrać grodziówkę M22x1,5 15L zamiast zwykłego adaptera

Zwykły adapter połączy dwa elementy, ale nie ustabilizuje przejścia przez konstrukcję. Złączka grodziowa M22x1,5 15L jest właściwa wtedy, gdy punkt przyłączeniowy ma zostać osadzony w panelu, wsporniku, obudowie lub ramie maszyny. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ połączenie korpusowe wymaga innego typu części niż przejście grodziowe.

Ciśnienie pracy 315 bar i kontrola całego odcinka

Ciśnienie pracy tej złączki wynosi 315 bar. Ten parametr dotyczy samego elementu, ale cały odcinek instalacji należy oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór, rurka albo element zamontowany po drugiej stronie panelu. Do kontroli rzeczywistych parametrów roboczych przydatne są manometry hydrauliczne.

Montaż złączki grodziowej M22x1,5 15L

Złączka powinna być osadzona prosto w otworze montażowym, bez przekoszenia i bez wymuszania położenia przez przewód. Nawet prawidłowo dobrany gwint może zacząć przeciekać, jeżeli przewód jest za krótki, skręcony lub nie ma podparcia. Przy wykonywaniu nowego odcinka instalacji warto zamówić przewody hydrauliczne na wymiar, dobrane do realnej długości, promienia gięcia i ustawienia końcówek.

Typowe błędy przy doborze M22x1,5 15L

Najczęstszy błąd to dobór części wyłącznie po gwincie M22x1,5, bez potwierdzenia serii 15L. Drugi problem to traktowanie złączki grodziowej jak zwykłej przejściówki, bez montażu w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma podparcia i cała jego praca przenosi się na punkt grodziowy. Jeżeli przewód biegnie przy ramie, osłonie lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje samo przejście przez panel, ale nie powinna być jedynym elementem utrzymującym przewód lub rurkę. W instalacjach pracujących w drganiach należy przewidzieć dodatkowe punkty podparcia po obu stronach przegrody. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie ogranicza ruch instalacji, odciąża gwint i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Porównanie z innymi złączkami grodziowymi M22x1,5

Przy identyfikacji zdemontowanej części warto porównać sąsiednie warianty pod kątem serii i materiału. W tej samej rodzinie metrycznej można sprawdzić złączkę grodziową M20x1,5 12S oraz większą złączkę grodziową M26x1,5 18L. Jeżeli instalacja pracuje w wilgoci lub na zewnątrz, warto porównać także złączkę grodziową M22x1,5 14S stal nierdzewna, pamiętając jednak, że 14S i 15L to różne serie.

FAQ

Czy złączka grodziowa M22x1,5 15L służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, wspornik, obudowę lub płytę montażową.

Jakie gwinty ma złączka grodziowa M22x1,5 15L?

Produkt ma gwint M22x1,5 po obu stronach.

Czy złączka M22x1,5 15L jest redukcją?

Nie. Obie strony mają ten sam gwint M22x1,5 w serii 15L, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M22x1,5 15L?

Ciśnienie pracy wynosi 315 bar. Całą instalację należy jednak oceniać według parametrów najsłabszego elementu układu.

Co oznacza 15L?

Oznaczenie 15L wskazuje metryczny system połączenia w serii lekkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Czy M22x1,5 15L i M22x1,5 14S są zamienne?

Nie należy ich traktować jako zamienników. Mimo podobnego gwintu są to różne serie połączeń, dlatego trzeba dobrać element zgodny z układem.

Co sprawdzić przed zakupem złączki grodziowej M22x1,5 15L?

Przed zakupem należy sprawdzić gwint M22x1,5, serię 15L, ciśnienie pracy 315 bar, długość 57 mm, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
