Kolanko BB 90° M12X1,5 6L

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 6,26 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 M12x1,5
  • Rozmiar gwintu 1 w milimetrach 11,6-11,9zew./10,2-10,6wew.
  • Rozmiar gwintu 2 M12X1,5
  • Rozmiar gwintu 2 w milimetrach 11,6-11,9zew./10,2-10,6wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 315 bar
  • Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
  • Polska Norma PN-65 M73143 Złączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI TN99-6L
  • Oznaczenie wg VITILLO LME06L.1
  • Oznaczenie wg CAST 103804.1
  • Oznaczenie wg PARKER ERMETO XW 6-L | W06L
  • Oznaczenie alternatywne 1C9-12

Opis

Kolanko BB 90° M12X1,5 6L – metryczna złączka hydrauliczna ze stożkiem 24°

Kolanko BB 90° M12X1,5 6L to stalowa złączka kolankowa z dwoma gwintami zewnętrznymi M12x1,5, ustawionymi pod kątem prostym. Element należy do metrycznej serii lekkiej 6L i jest przeznaczony do wykonywania połączeń przewodów elastycznych oraz rurowych. Zakończenia ze stożkiem 24° umożliwiają współpracę z odpowiednio dopasowanymi elementami systemu połączeń metrycznych.

Korpus kolanka wykonano z wysokiej jakości stali automatowej w postaci odkuwki monoblokowej, bez połączeń lutowanych. Powierzchnię zabezpieczono ocynkiem z pasywacją białą. Wykonanie według PN-65/M-73143 oraz DIN 2353 ułatwia identyfikację elementu podczas kompletowania instalacji hydraulicznych.

Parametry techniczne kolanka BB M12x1,5 6L

Parametr Wartość
Nazwa produktu Kolanko BB 90° M12X1,5 6L
Typ złączki Kolankowa BB, metryczna
Kąt kolanka 90°
Przyłącze A M12x1,5, gwint zewnętrzny
Przyłącze B M12x1,5, gwint zewnętrzny
Seria 6L, lekka
Stożek przyłącza 24°
Materiał Stal automatowa
Konstrukcja Odkuwka monoblokowa, bez lutowania
Powłoka antykorozyjna Ocynk z pasywacją białą
Polska Norma PN-65/M-73143
Wykonanie według DIN 2353
Typ katalogowy TN99
Symbol 1C9-12
Oznaczenie Ermetto XW 6-L / W06L
Oznaczenie Rastelli-Raccordi TN99-6L
Oznaczenie Cast 103804.1
Oznaczenie Vitillo LME06L.1

Kolanko hydrauliczne BB 90° – dwa gwinty zewnętrzne M12x1,5

Oznaczenie BB określa konstrukcję z dwoma zakończeniami wyposażonymi w gwinty zewnętrzne. W kolanku M12x1,5 6L przyłącza są ustawione względem siebie pod kątem 90°, co pozwala zmienić kierunek połączenia hydraulicznego. Oba gwinty mają jednakowy rozmiar nominalny, dlatego złączka nie pełni funkcji redukcji gwintowej.

Przy doborze należy sprawdzić nie tylko gwint M12x1,5, ale również oznaczenie serii 6L i konstrukcję zakończeń. Jest to szczególnie ważne podczas wymiany istniejącego kolanka, gdy wymagane jest zachowanie zgodności z elementami instalacji.

Seria lekka 6L i stożek 24° według DIN 2353

Kolanko należy do metrycznej serii lekkiej L, w rozmiarze 6L. Zakończenia ze stożkiem 24° są przeznaczone do współpracy z odpowiednio dobranymi elementami tego systemu połączeń. Podano wykonanie według DIN 2353 oraz Polskiej Normy PN-65/M-73143.

Podczas kompletowania połączenia istotne jest zachowanie zgodności wymiarowej i konstrukcyjnej. Elementy serii lekkiej i ciężkiej nie powinny być dobierane zamiennie wyłącznie na podstawie podobieństwa gwintów. Należy zweryfikować również geometrię współpracujących zakończeń.

Odkuwka monoblokowa ze stali automatowej

Korpus kolanka BB 90° M12X1,5 6L wykonano ze stali automatowej jako jednolitą odkuwkę. Monoblokowa konstrukcja nie zawiera połączeń lutowanych pomiędzy częściami korpusu. Jest to istotna cecha wykonania złączki, którą warto uwzględnić przy porównywaniu produktów o podobnym przeznaczeniu.

Powierzchnia stalowego elementu została pokryta ocynkiem z pasywacją białą. Warstwa ta stanowi zabezpieczenie antykorozyjne. Dobór kolanka powinien uwzględniać warunki środowiskowe i wymagania techniczne instalacji, w której będzie pracować.

Zastosowanie kolanka BB M12x1,5 6L w połączeniach rurowych i elastycznych

Złączka kolankowa BB 90° M12X1,5 6L jest stosowana do wykonywania połączeń przewodów elastycznych oraz rurowych pod kątem prostym. Dwa gwinty zewnętrzne umożliwiają zestawienie kompatybilnych zakończeń metrycznych, natomiast konstrukcja kolankowa pozwala poprowadzić połączenie pod kątem 90°.

Podczas kompletowania elementów instalacji warto sprawdzić również węże hydrauliczne dostępne w sklepie HYDRON. Dobór poszczególnych komponentów powinien uwzględniać zgodność gwintów, serię przyłączy oraz wymagania techniczne całego układu.

Oznaczenia katalogowe Ermetto, Rastelli-Raccordi, Cast i Vitillo

Kolanko BB 90° M12X1,5 6L jest identyfikowane oznaczeniami Ermetto XW 6-L i W06L. W katalogu Rastelli-Raccordi odpowiada mu symbol TN99-6L, według Cast oznaczenie 103804.1, natomiast według Vitillo LME06L.1. Dodatkowym symbolem produktu jest 1C9-12.

Numery katalogowe pomagają w wyszukiwaniu elementów hydraulicznych oraz porównywaniu oznaczeń różnych dostawców. Przed zastosowaniem produktu jako zamiennika należy sprawdzić zgodność konstrukcji BB, gwintów M12x1,5, serii 6L oraz zakończeń ze stożkiem 24°.

Najważniejsze cechy kolanka BB 90° M12X1,5 6L

  • Metryczna złączka kolankowa BB o kącie 90°.
  • Dwa gwinty zewnętrzne M12x1,5.
  • Seria lekka 6L.
  • Zakończenia ze stożkiem 24°.
  • Wykonanie według PN-65/M-73143 i DIN 2353.
  • Korpus ze stali automatowej.
  • Odkuwka monoblokowa bez połączeń lutowanych.
  • Powłoka antykorozyjna: ocynk z pasywacją białą.
  • Oznaczenia katalogowe Ermetto, Rastelli-Raccordi, Cast i Vitillo.
  • Symbol identyfikacyjny 1C9-12.

FAQ – kolanko BB 90° M12X1,5 6L

Jakie gwinty posiada kolanko BB 90° M12X1,5 6L?

Kolanko posiada dwa gwinty zewnętrzne M12x1,5 należące do metrycznej serii lekkiej 6L.

Co oznacza 6L w nazwie kolanka hydraulicznego?

Oznaczenie 6L wskazuje rozmiar 6 w metrycznej serii lekkiej L.

Czy kolanko BB M12x1,5 jest lutowane?

Nie. Korpus wykonano z odkuwki monoblokowej, bez połączeń lutowanych.

Jakie zabezpieczenie antykorozyjne posiada kolanko?

Kolanko wykonano ze stali automatowej i pokryto ocynkiem z pasywacją białą.

Według jakich norm wykonano kolanko BB 6L?

Podano wykonanie według PN-65/M-73143 oraz DIN 2353.

Jakie oznaczenia katalogowe odpowiadają kolanku BB M12x1,5 6L?

Oznaczenia to Ermetto XW 6-L / W06L, Rastelli-Raccordi TN99-6L, Cast 103804.1, Vitillo LME06L.1 oraz symbol 1C9-12.

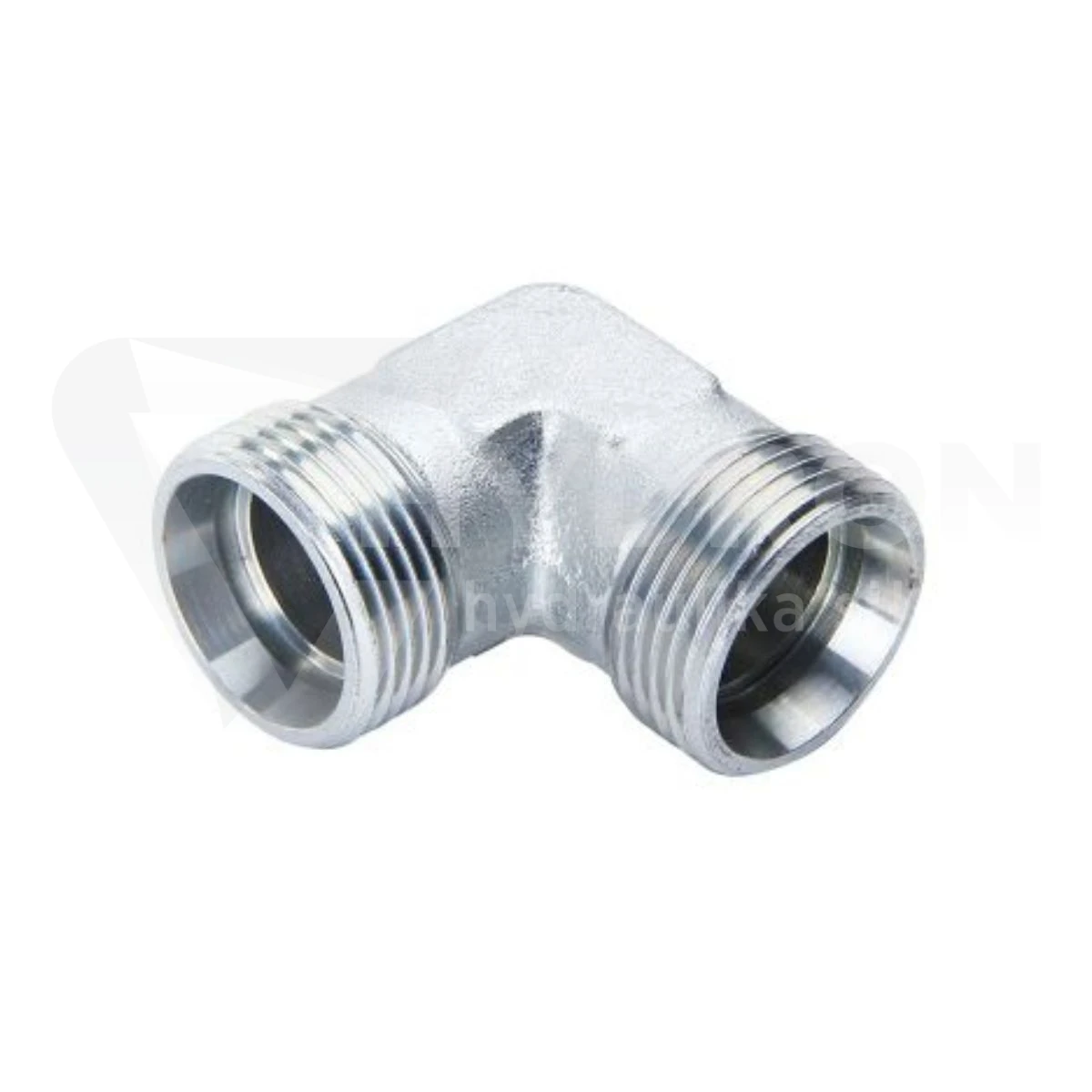

Zdjęcie ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
