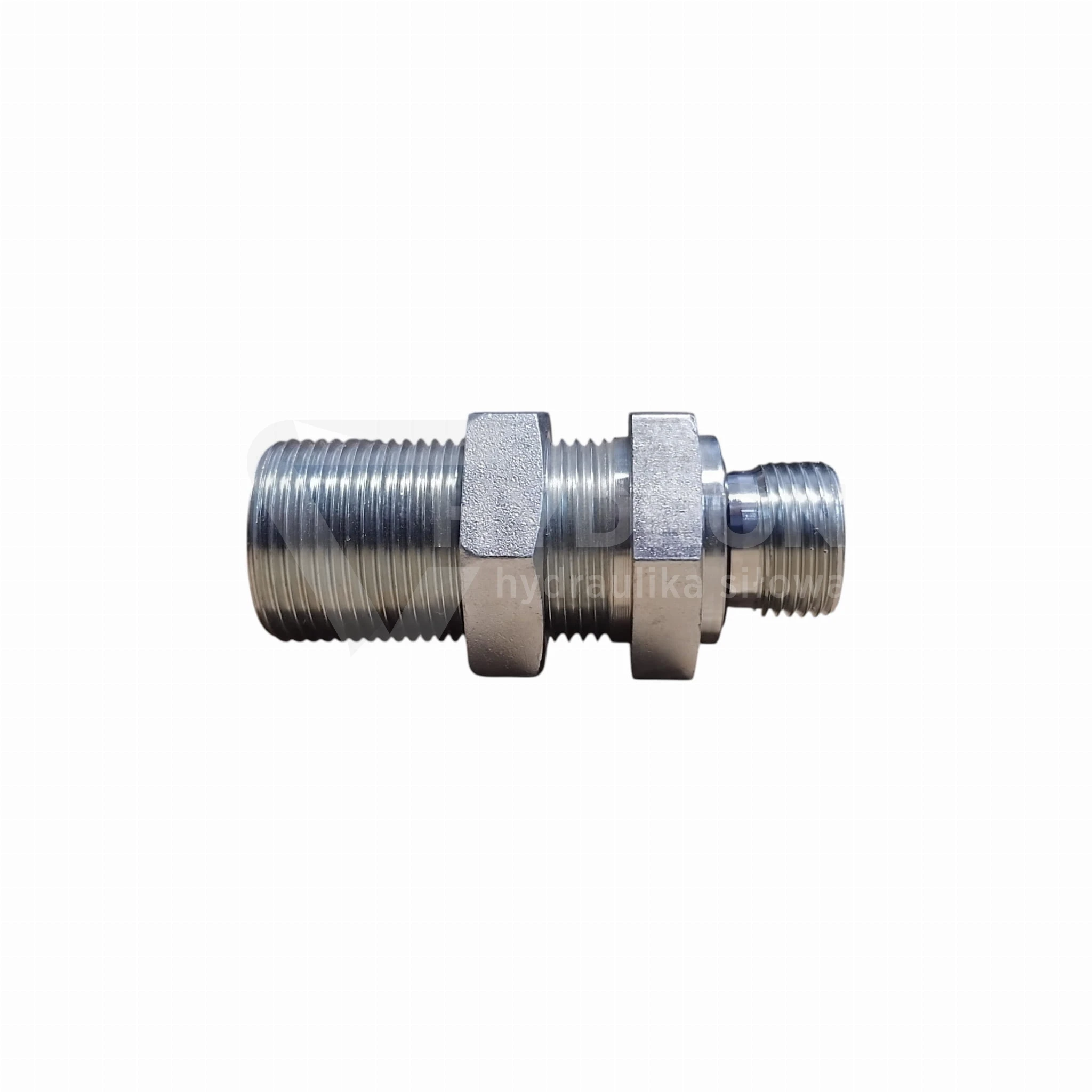

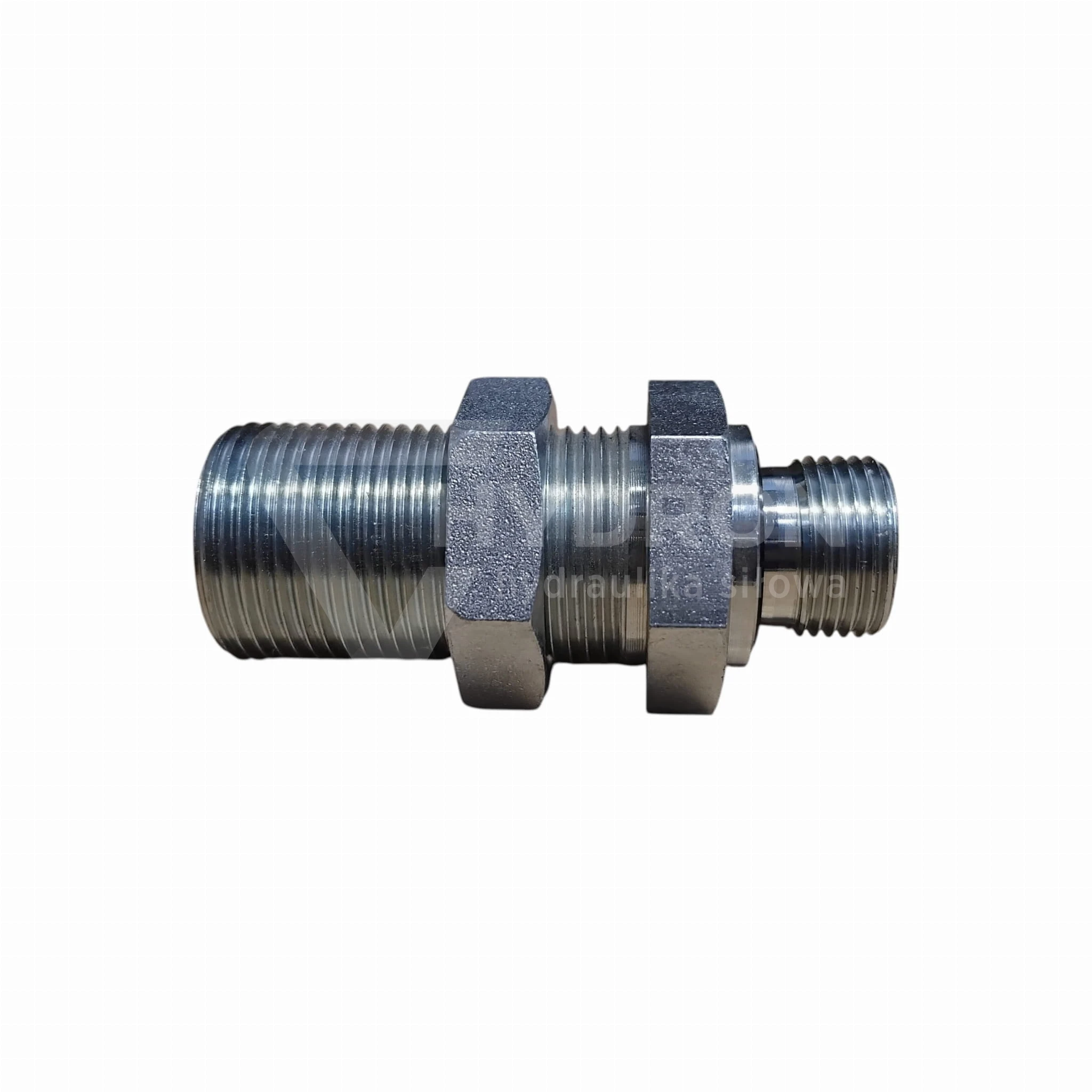

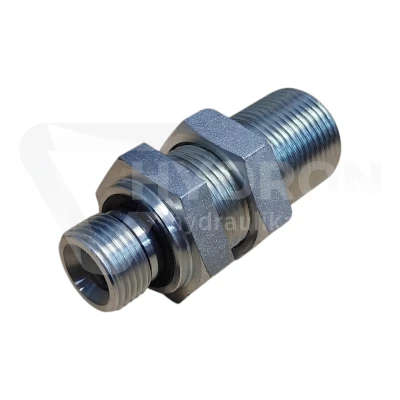

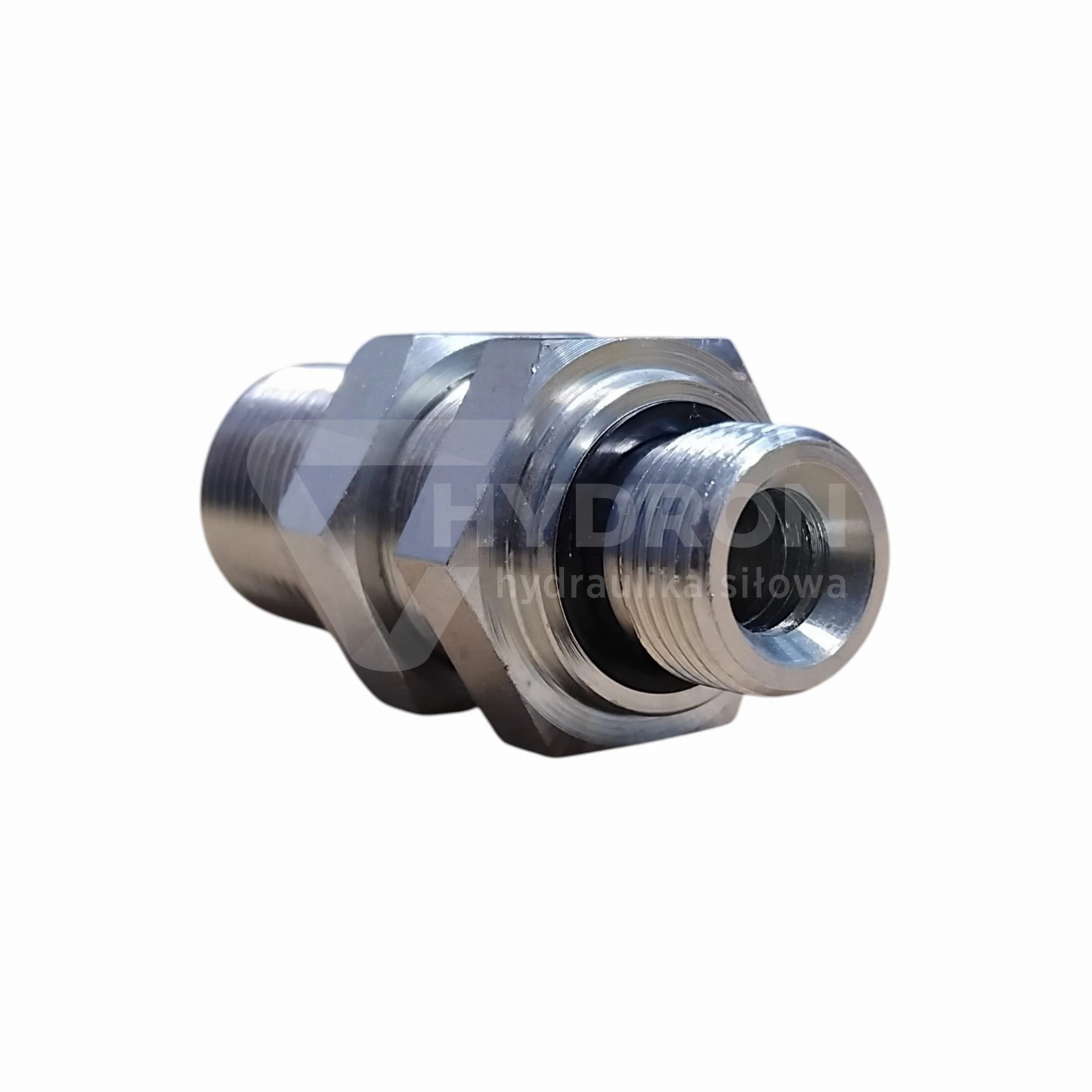

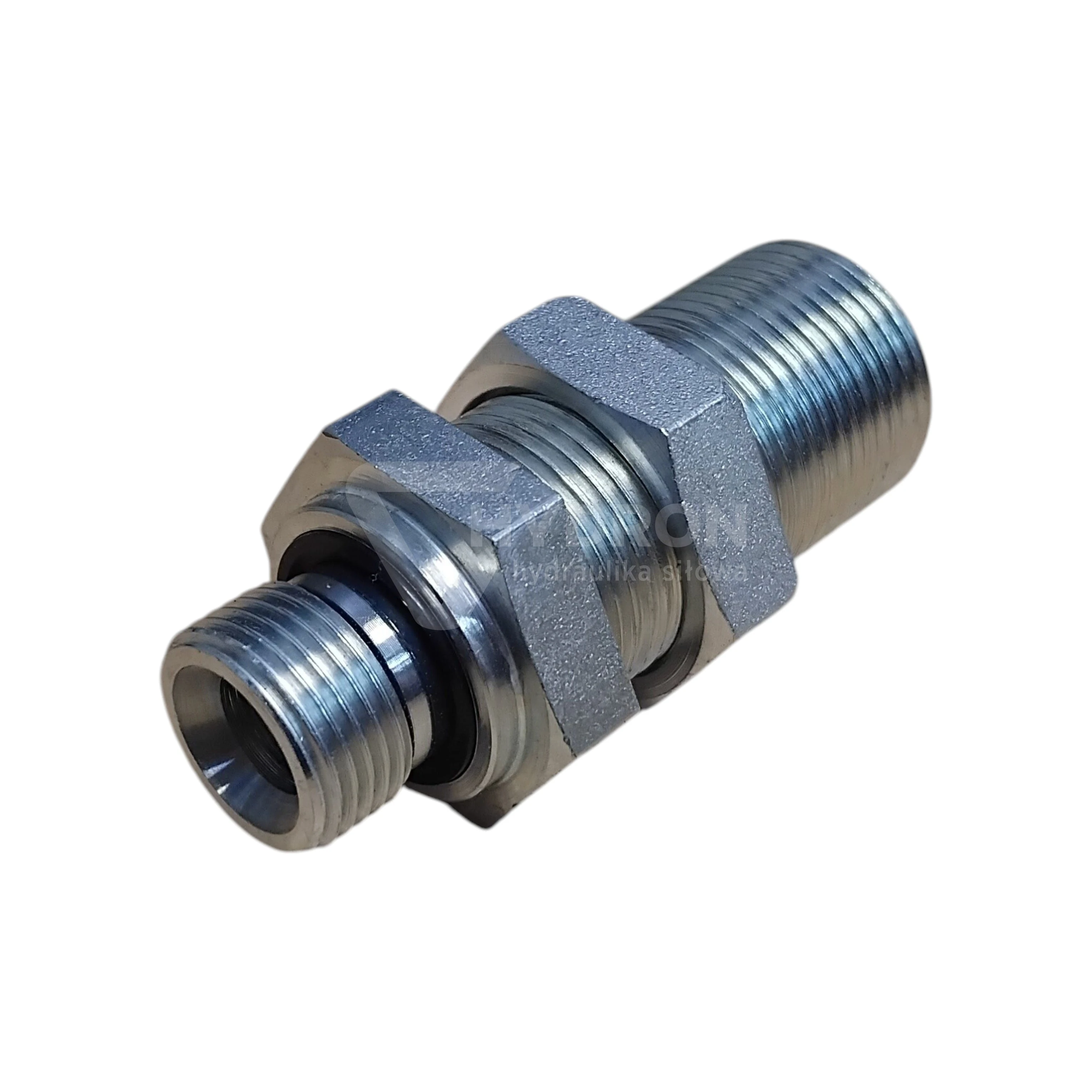

Złączka grodziowa 1/4"ED / M16x1,5 10L

Przejdź do sekcji Opinie

11,19 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/4" BSP
Rozmiar gwintu 1 w milimetrach 12,9-13,1zew./11,4-11,9wew.
Rozmiar gwintu 2 M16X1,5
Rozmiar gwintu 2 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania nie podano
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka grodziowa 14ED / M16x1,5 10L

Złączka grodziowa 14ED / M16x1,5 10L to element hydrauliczny przeznaczony do wykonywania stabilnego przejścia przez ściankę, panel montażowy, wspornik lub inną przegrodę konstrukcyjną. Pozwala uporządkować instalację oraz stworzyć trwały punkt przyłączeniowy bez konieczności prowadzenia przewodu bezpośrednio przez otwór w obudowie maszyny.

Po stronie metrycznej złączka pracuje w konfiguracji M16x1,5 10L, czyli z rurą o średnicy zewnętrznej 10 mm w lekkiej serii L. To rozwiązanie często stosowane w układach hydrauliki siłowej, gdzie liczy się sztywne mocowanie przewodu i czytelny podział instalacji na dwie strony przegrody.

Parametry techniczne

typ produktu: złączka grodziowa,
oznaczenie: 14ED / M16x1,5 10L,
gwint po stronie rurowej: M16x1,5,
rozmiar systemowy: 10L,
średnica zewnętrzna rury: 10 mm,
seria: lekka L,
skok gwintu: 1,5 mm,
praktyczny pomiar gwintu M16x1,5: około 15,6-15,9 mm po średnicy zewnętrznej,
kąt stożka połączenia rurowego: 24°,
konstrukcja: przejście przez przegrodę,
przeznaczenie: instalacje hydrauliczne i rurowe.

Do czego służy złączka grodziowa?

Złączka grodziowa tworzy stały punkt przejścia instalacji przez element konstrukcyjny. Zamiast prowadzić rurę lub przewód bezpośrednio przez otwór, można zamocować złączkę w przegrodzie i podłączyć instalację po obu jej stronach.

Takie rozwiązanie ułatwia:

porządkowanie instalacji hydraulicznej,
prowadzenie rur przez panele i obudowy,
oddzielenie dwóch stref maszyny,
serwis i demontaż przewodów,
ochronę przewodu przed ocieraniem o krawędzie otworu.

Dlaczego przejście grodziowe jest praktyczne?

W wielu maszynach nie ma możliwości poprowadzenia całej instalacji po jednej stronie konstrukcji. Złączka grodziowa pozwala stworzyć kontrolowany punkt przejścia, który można sztywno zamocować.

Dzięki temu połączenie jest bardziej uporządkowane, a przewód nie przemieszcza się swobodnie w otworze przegrody.

M16x1,5 10L co oznacza ten zapis?

Oznaczenie 10L należy interpretować jako:

10 - rura o średnicy zewnętrznej 10 mm,
L - lekka seria połączeń rurowych.

W tej konfiguracji stronie rurowej odpowiada gwint M16x1,5.

M16x1,5 10L a M16x1,5 8S

To jeden z najważniejszych punktów podczas doboru. Ten sam gwint M16x1,5 może występować w różnych konfiguracjach systemowych:

M16x1,5 10L - rura 10 mm, seria lekka L,
M16x1,5 8S - rura 8 mm, seria ciężka S.

Gwint jest taki sam, ale średnica rury i seria są inne. W tej złączce właściwy jest wariant 10L.

Jak rozpoznać M16x1,5?

Przy praktycznym pomiarze suwmiarką średnica zewnętrzna gwintu wynosi zwykle około 15,6-15,9 mm.

Skok gwintu wynosi 1,5 mm. Sam pomiar gwintu nie wystarcza jednak do pełnej identyfikacji. Trzeba jeszcze sprawdzić średnicę rury i serię.

Stożek 24° po stronie 10L

Strona metryczna 10L należy do systemu połączeń rurowych wykorzystującego stożek 24°. Do wykonania prawidłowego połączenia należy dobrać elementy zgodne z rurą 10 mm.

rura 10 mm,
pierścień zacinający 10L,
nakrętka M16x1,5 10L.

Jak montuje się złączkę grodziową?

Złączkę należy przeprowadzić przez przygotowany otwór w panelu lub wsporniku, a następnie stabilnie zamocować zgodnie z jej konstrukcją.

Podczas montażu warto zwrócić uwagę na:

prawidłową średnicę otworu,
odpowiednią grubość przegrody,
stabilne osadzenie korpusu,
brak naprężeń po podłączeniu rury,
swobodny dostęp kluczem podczas serwisu.

Dlaczego nie warto prowadzić rury luzem przez otwór?

Bez stałego punktu przejścia rura może pracować na krawędzi otworu, drgać lub ocierać się o konstrukcję maszyny. Z czasem może prowadzić to do uszkodzenia powierzchni przewodu lub instalacji.

Złączka grodziowa rozdziela funkcję przejścia przez konstrukcję od funkcji samego przewodu i tworzy znacznie bardziej uporządkowane rozwiązanie.

Gdzie stosuje się złączki grodziowe?

agregaty hydrauliczne,
szafy i panele instalacyjne,
maszyny przemysłowe,
maszyny rolnicze,
maszyny budowlane,
maszyny leśne,
układy z rurami stalowymi,
modernizacje istniejących instalacji.

Złączka grodziowa jako punkt serwisowy

Stałe przejście przez przegrodę może pełnić również funkcję punktu rozdziału instalacji. Przy serwisie można odłączyć przewód po jednej stronie bez demontażu całej linii po drugiej stronie panelu.

To szczególnie praktyczne w maszynach o zwartej zabudowie.
