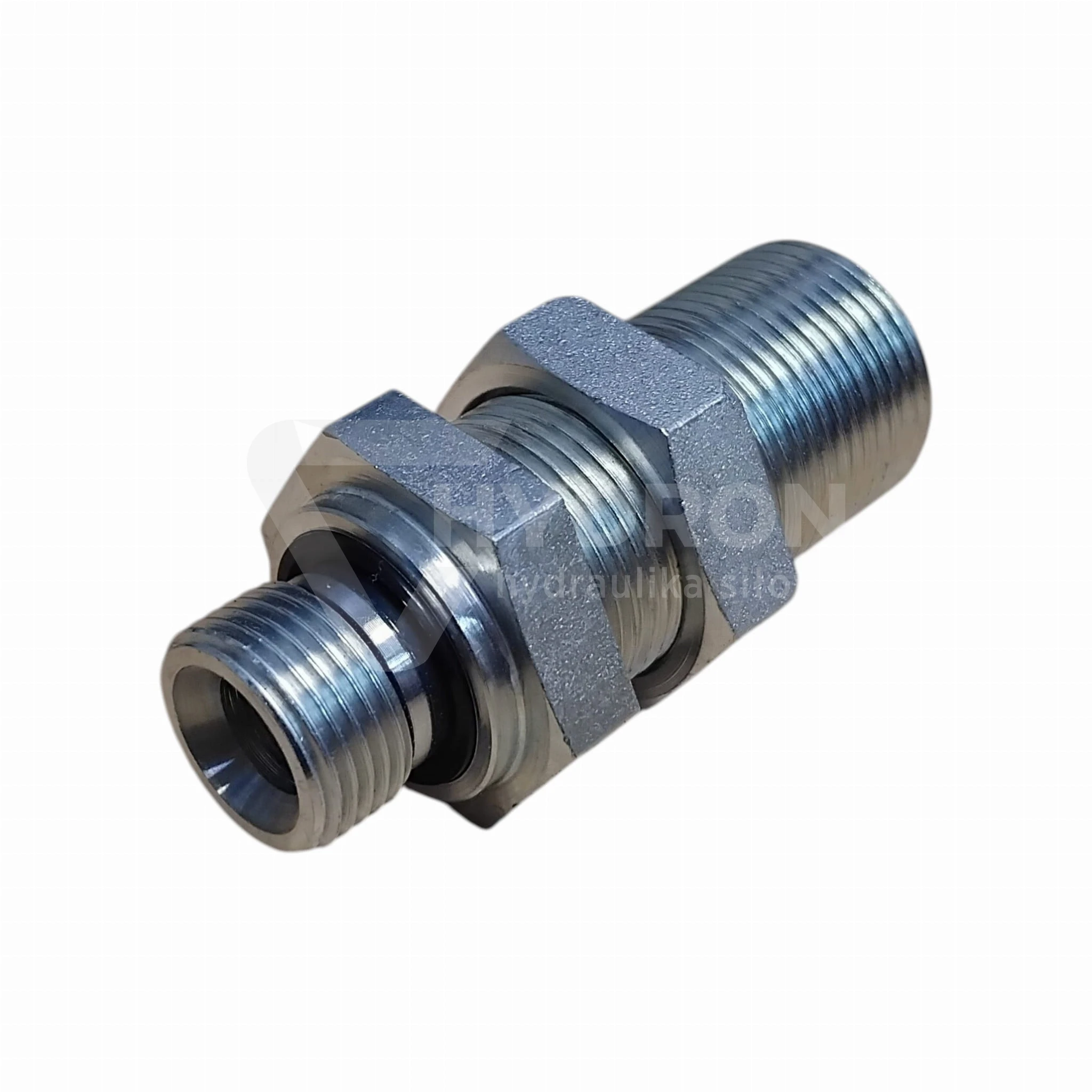

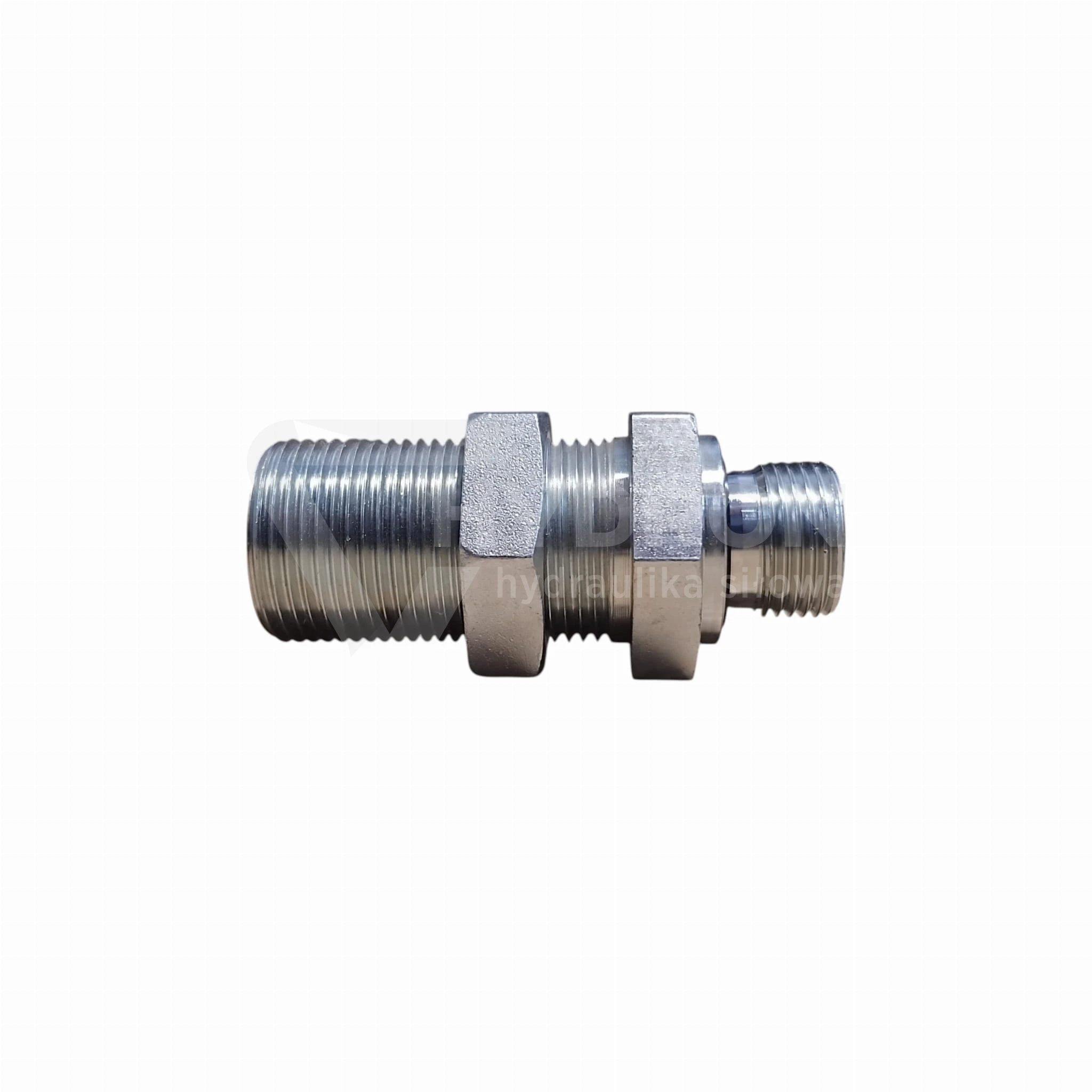

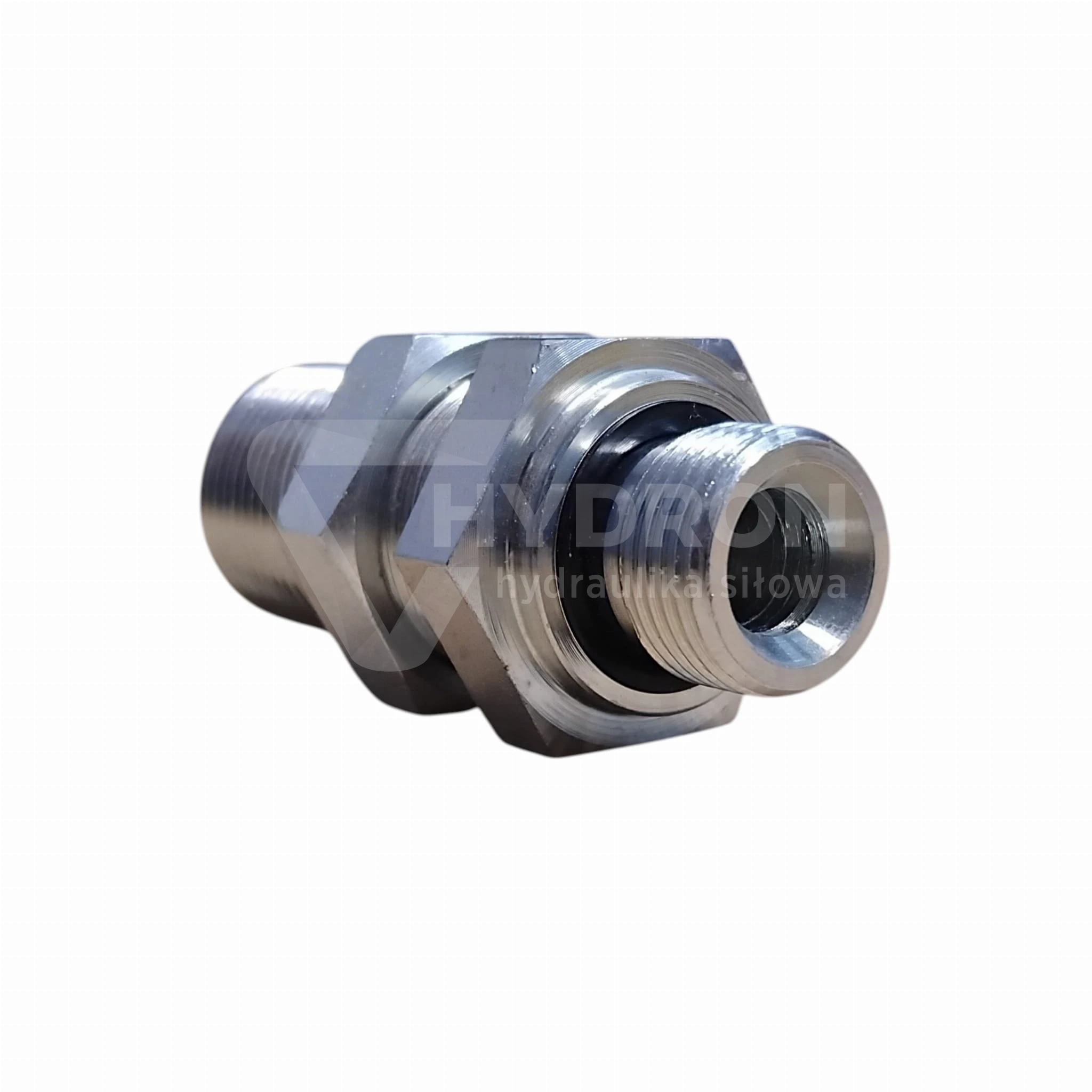

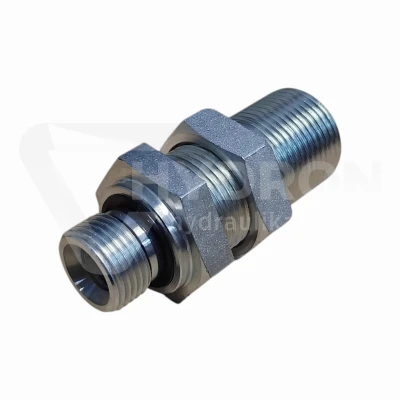

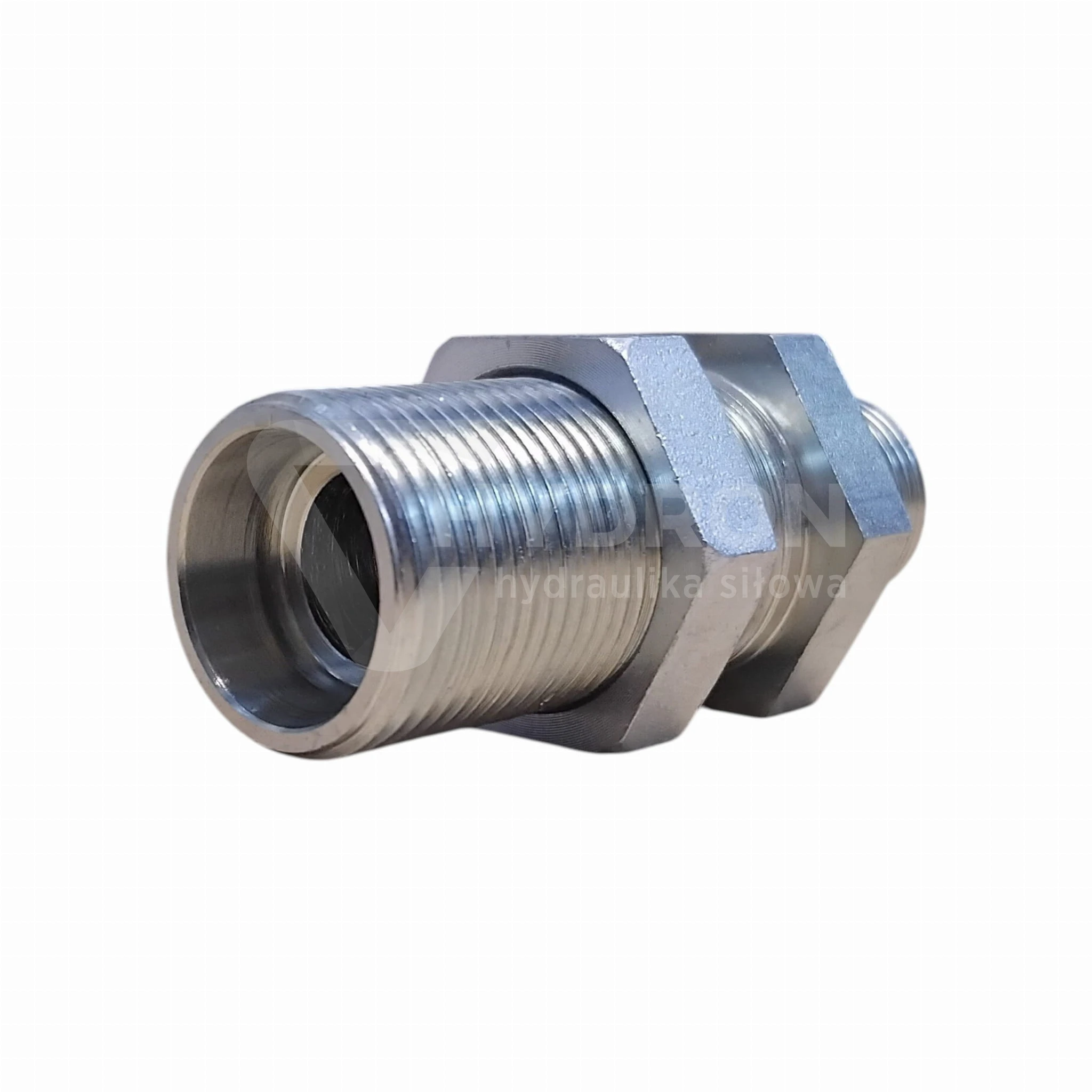

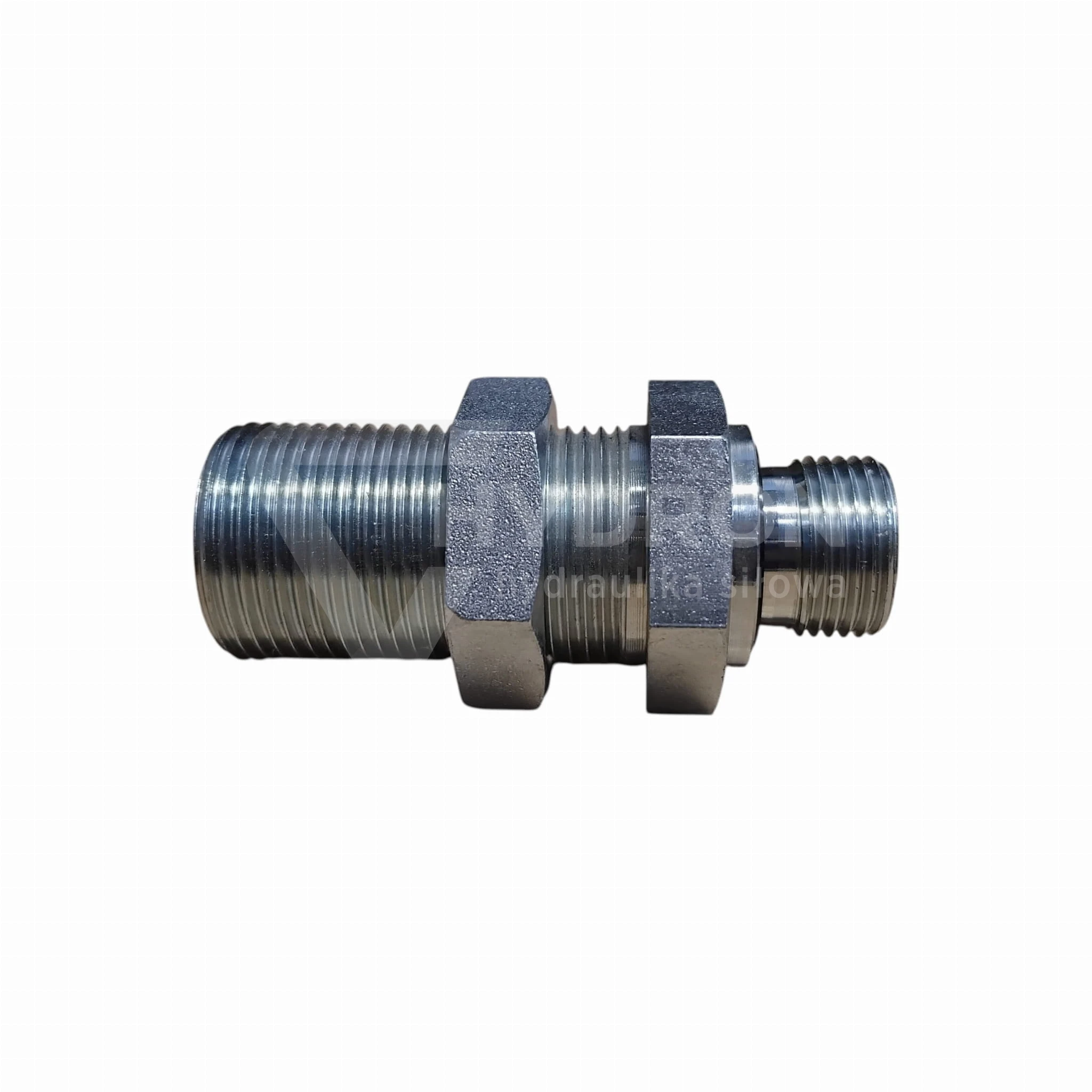

Złączka grodziowa 1/2"ED / M26x1,5 18L z przeciwnakrętką

Złączka grodziowa 1/2"ED / M26x1,5 18L z przeciwnakrętką jest elementem do wykonania stabilnego przejścia hydraulicznego przez gródź, panel, płytę montażową lub ścianę konstrukcyjną maszyny. Produkt łączy stronę calową 1/2" BSP z uszczelnieniem ED oraz stronę metryczną M26x1,5 w serii 18L. Przeciwnakrętka umożliwia pewne osadzenie złączki w otworze montażowym, dzięki czemu przewód lub rura nie pracuje bezpośrednio na luźnym przejściu przez panel. Złączka jest przeznaczona do układów hydrauliki siłowej, w których liczy się szczelność, powtarzalny montaż i poprawne rozdzielenie instalacji po obu stronach przegrody.

• Produkt: złączka grodziowa 1/2"ED / M26x1,5 18L z przeciwnakrętką
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Gwint 1: 1/2" BSP

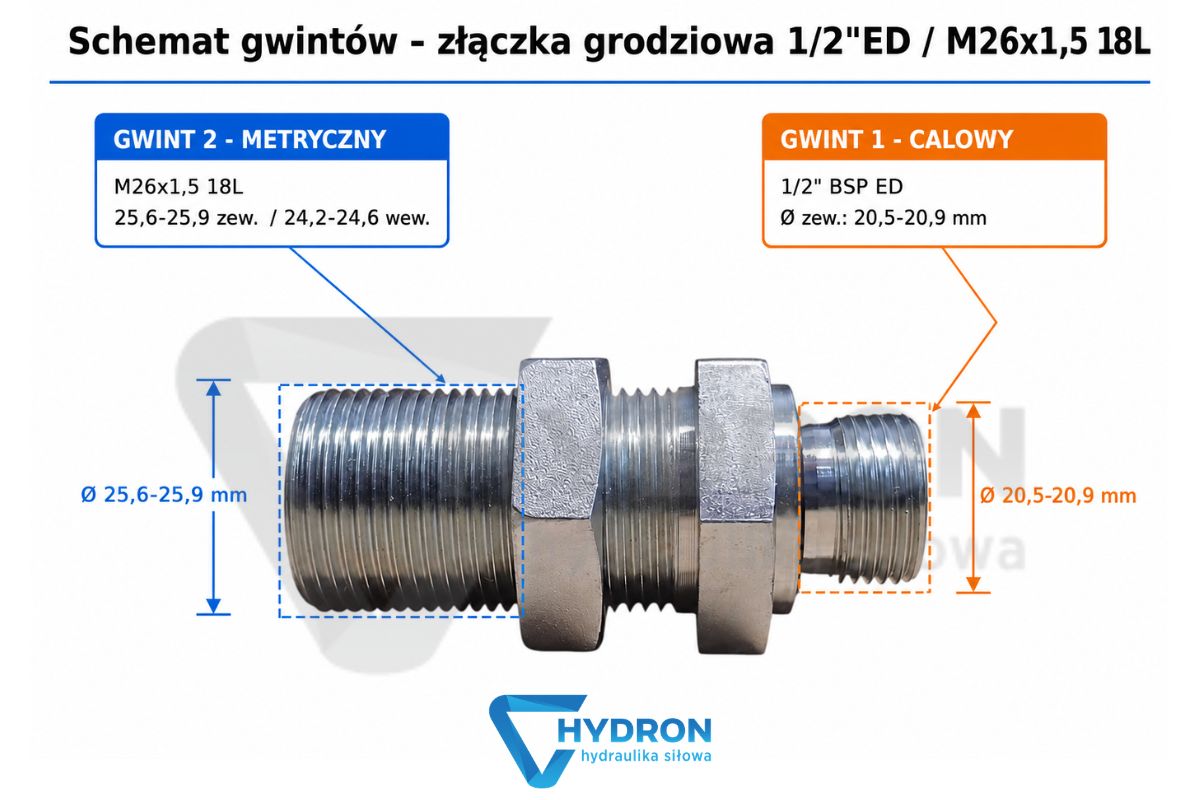

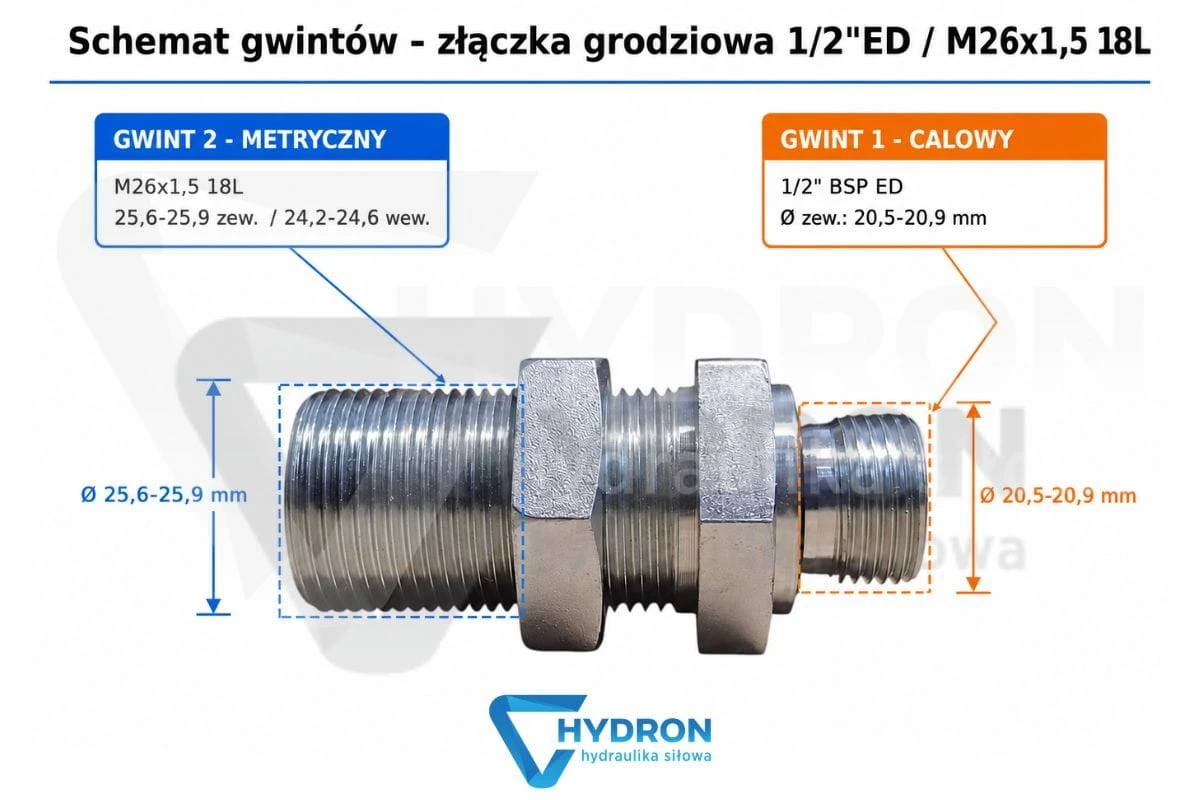

• Wymiar gwintu 1: 20,5-20,9 mm zewnętrznie / 18,6-19,0 mm wewnętrznie
• Gwint 2: M26x1,5
• Seria metryczna: 18L
• Gwint mniejszy: 1/2" BSP
• Gwint większy: M26x1,5
• Uszczelnienie strony BSP: ED, uszczelnienie elastomerowe
• Całkowita długość: 64 mm
• Ciśnienie pracy: 315 bar
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Oznaczenie wg Vitillo: APPME18LMG08EL.1
• Oznaczenie wg Cast: 104909.1
• Kod produktu: ZN-141-1 M26/1/2
• Kod kreskowy EAN: 2000010017942

Złączka grodziowa z przeciwnakrętką do stabilnego przejścia przez panel

W tej złączce przeciwnakrętka nie jest dodatkiem bez znaczenia. To element, który pozwala zablokować złączkę w otworze grodzi i utrzymać punkt przyłączeniowy w stałej pozycji. Ma to znaczenie szczególnie wtedy, gdy przewód po jednej stronie panelu jest elastyczny, a po drugiej stronie znajduje się rura, przyłączka lub kolejny odcinek instalacji. Bez stabilnego mocowania przewód może przenosić drgania na gwint, a połączenie z czasem zaczyna pracować. Podobne elementy do przejść panelowych można dobrać w kategorii złączki grodziowe calowo-metryczne BSP/M.

Połączenie 1/2" BSP ED z M26x1,5 18L

Ten produkt łączy dwa standardy gwintów, dlatego nie powinien być dobierany wyłącznie po średnicy zmierzonej suwmiarką. Strona 1/2" BSP jest gwintem calowym rurowym, natomiast M26x1,5 pracuje w metrycznej serii 18L. W praktyce gwint większy to M26x1,5, a gwint mniejszy to 1/2" BSP. Różnica jest istotna przy montażu, ponieważ pomylenie strony calowej z metryczną może uszkodzić gwint albo uniemożliwić prawidłowe doszczelnienie. Przy stronie metrycznej 18L warto sprawdzić zgodność elementów takich jak nakrętka złączna M26x1,5 na rurkę 18L oraz pierścień zacinający na rurkę 18L, jeżeli instalacja jest oparta na rurze hydraulicznej.

Co oznacza ED przy gwincie BSP

Oznaczenie ED wskazuje na uszczelnienie elastomerowe po stronie gwintu BSP. To ważna informacja, ponieważ nie każda złączka z gwintem 1/2" BSP pracuje w tym samym sposobie uszczelnienia. Wersja ED jest stosowana tam, gdzie uszczelnienie nie powinno opierać się wyłącznie na gwincie. W układzie hydraulicznym, zwłaszcza przy pracy pod ciśnieniem 315 bar, zgodność typu uszczelnienia ma duże znaczenie. Jeżeli element współpracujący nie jest przygotowany do takiego połączenia, samo dokręcenie złączki nie rozwiąże problemu i może doprowadzić do uszkodzenia powierzchni styku.

Kiedy stosować złączkę 1/2"ED / M26x1,5 18L

Ten wariant stosuje się w miejscach, gdzie instalacja hydrauliczna przechodzi przez przegrodę i wymaga przejścia z gwintu 1/2" BSP ED na stronę metryczną 18L. Może to być panel serwisowy, ściana zbiornika pomocniczego, wspornik, rama maszyny lub płyta montażowa. Złączka sprawdzi się przy naprawie starego przejścia grodziowego, budowie nowego punktu przyłączeniowego albo modernizacji instalacji, w której jedna strona układu jest calowa, a druga metryczna. Jeżeli potrzebny jest wariant bez przejścia BSP, można porównać go z produktem złączka grodziowa M26x1,5 18L.

Czym różni się grodziówka od zwykłej redukcji

Złączka grodziowa nie jest zwykłą redukcją gwintu. Redukcja łączy dwa gwinty, ale nie tworzy stałego punktu przejścia przez panel. Grodziówka z przeciwnakrętką może zostać osadzona w otworze i unieruchomiona, dzięki czemu instalacja jest bardziej przewidywalna podczas pracy maszyny. To szczególnie ważne przy przewodach, które przechodzą przez ramę, osłonę lub płytę montażową. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, rozdzielacza, siłownika lub zaworu, należy dobrać odpowiednie przyłączki proste hydrauliczne, a nie stosować złączki grodziowej poza jej przeznaczeniem.

Montaż złączki grodziowej bez naprężeń

Przy montażu złączki przez panel trzeba sprawdzić trzy rzeczy: średnicę otworu, dostęp do przeciwnakrętki oraz przebieg przewodów po obu stronach grodzi. Złączka powinna siedzieć stabilnie, a przewód nie powinien ciągnąć jej w bok. Jeżeli wąż jest za krótki, skręcony lub pracuje na ostrym łuku, obciążenie zostanie przeniesione na gwint i uszczelnienie. Wtedy wyciek może pojawić się mimo poprawnie dobranej części. Przy wykonywaniu nowych przewodów warto zamówić przewody hydrauliczne na wymiar, dopasowane do rzeczywistego przebiegu instalacji.

Typowe błędy przy doborze M26x1,5 18L

Najczęstszy błąd to dobór elementu po samym gwincie M26x1,5 bez sprawdzenia serii 18L. Drugi błąd to pomylenie strony 1/2" BSP z innym gwintem calowym lub z przyłączem o innym sposobie uszczelnienia. Trzeci problem pojawia się wtedy, gdy użytkownik porównuje tylko zdjęcie produktu, zamiast sprawdzić opis techniczny. Zdjęcie jest poglądowe, a w złączkach tej grupy wersja wizualna może się różnić zależnie od procesu technologicznego. Decydują parametry: gwint, seria, uszczelnienie ED, długość, ciśnienie oraz przeznaczenie jako złączka grodziowa.

Ciśnienie 315 bar i kontrola całego połączenia

Ciśnienie pracy 315 bar dotyczy tej złączki, ale cały układ hydrauliczny należy oceniać według najsłabszego elementu. Ograniczeniem może być przewód, końcówka, rura, nakrętka, pierścień, uszczelnienie lub gniazdo po drugiej stronie połączenia. Jeżeli poprzednia złączka przeciekała, nie warto ograniczać się wyłącznie do wymiany samego elementu. Trzeba sprawdzić stan powierzchni uszczelniających, gwintów i prowadzenia przewodów. Przy diagnostyce układu pomocne są manometry hydrauliczne, szczególnie gdy nieszczelność pojawia się dopiero po wzroście ciśnienia.

Ochrona przewodu przy przejściu przez gródź

Przejście przez panel często znajduje się blisko krawędzi, wsporników, ramy maszyny lub elementów ruchomych. Sama złączka stabilizuje punkt połączenia, ale nie chroni całej trasy przewodu. Jeżeli wąż może ocierać się o konstrukcję, warto zastosować osłony spiralne na węże hydrauliczne. Przy instalacji rurowej znaczenie ma również poprawne podparcie rury. Dobrze rozmieszczone mocowania zmniejszają drgania i ograniczają obciążenie przejścia grodziowego.

Mocowanie rur i przewodów po obu stronach panelu

Złączka grodziowa z przeciwnakrętką nie powinna być jedynym punktem podparcia instalacji. Przy dłuższych przewodach lub rurach trzeba zaplanować dodatkowe mocowania. W maszynach mobilnych drgania są przenoszone na każdy element układu, dlatego źle podparty przewód może z czasem poluzować połączenie albo uszkodzić uszczelnienie. Do stabilizacji instalacji służą uchwyty i obejmy do rur oraz przewodów. To proste elementy, które często decydują o trwałości całego połączenia.

Warianty sąsiednie i identyfikacja starej części

Przy demontażu starej złączki z maszyny oznaczenie bywa nieczytelne, dlatego warto porównać kilka wariantów z tej samej rodziny. Jeżeli układ wymaga innej strony BSP, można sprawdzić produkt złączka grodziowa 3/4"ED / M26x1,5 18L. Przy przejściach metrycznych bez strony calowej przydatna może być złączka grodziowa M26x1,5 18L. Przy innych średnicach w tej samej rodzinie warto porównać także złączkę grodziową M22x1,5 15L oraz złączkę grodziową M30x2 22L.

Odpowiedniki katalogowe i dobór zamiennika

Na karcie produktu podano oznaczenia Vitillo APPME18LMG08EL.1 oraz Cast 104909.1. Takie informacje są przydatne podczas porównywania części z katalogów różnych producentów lub przy zamianie elementu zdemontowanego z maszyny. Nie należy jednak dobierać zamiennika wyłącznie po podobnym oznaczeniu. Przed zakupem trzeba potwierdzić gwint 1/2" BSP, gwint M26x1,5, serię 18L, długość, ciśnienie pracy oraz obecność przeciwnakrętki. W hydraulice siłowej podobny wygląd złączki nie gwarantuje zgodności montażowej.

Pomoc Hydron przy doborze złączki grodziowej

Przy doborze złączki grodziowej 1/2"ED / M26x1,5 18L z przeciwnakrętką najlepiej podać oba gwinty, serię metryczną, miejsce montażu, ciśnienie pracy oraz informację, czy element pracuje w panelu, ramie, płycie hydraulicznej czy obudowie maszyny. Hydron dostarcza złączki grodziowe, przyłączki, końcówki, przewody, rury i elementy mocujące do instalacji hydrauliki siłowej. Poprawny dobór ogranicza ryzyko wycieku, skraca czas montażu i zmniejsza liczbę poprawek podczas serwisu.

Faq

Czy złączka grodziowa 1/2"ED / M26x1,5 18L ma przeciwnakrętkę?

Tak. Produkt jest opisany jako złączka grodziowa z przeciwnakrętką, która pozwala zamocować element w otworze panelu lub grodzi.

Jakie gwinty ma złączka grodziowa 1/2"ED / M26x1,5 18L?

Złączka ma gwint 1/2" BSP po stronie calowej oraz gwint metryczny M26x1,5 w serii 18L.

Który gwint jest większy w tej złączce?

Gwint większy to M26x1,5, a gwint mniejszy to 1/2" BSP. Przed montażem trzeba sprawdzić oba standardy oraz typ uszczelnienia.

Co oznacza ED przy gwincie 1/2" BSP?

ED oznacza uszczelnienie elastomerowe po stronie BSP. Element współpracujący musi być zgodny z takim sposobem uszczelnienia.

Jakie ciśnienie pracy ma ta złączka?

Ciśnienie pracy wynosi 315 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Czy można stosować tę złączkę jako zwykłą redukcję?

Nie warto traktować jej jako zwykłej redukcji. To złączka grodziowa do montażu przez panel lub przegrodę. Do wkręcania bezpośrednio w korpus pompy, zaworu lub rozdzielacza należy dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki 1/2"ED / M26x1,5 18L?

Przed zakupem należy sprawdzić gwint 1/2" BSP, gwint M26x1,5, serię 18L, długość 64 mm, ciśnienie pracy, uszczelnienie ED oraz miejsce montażu w grodzi.
