Złączka grodziowa 1 1/4" BSP / M36x2 25S

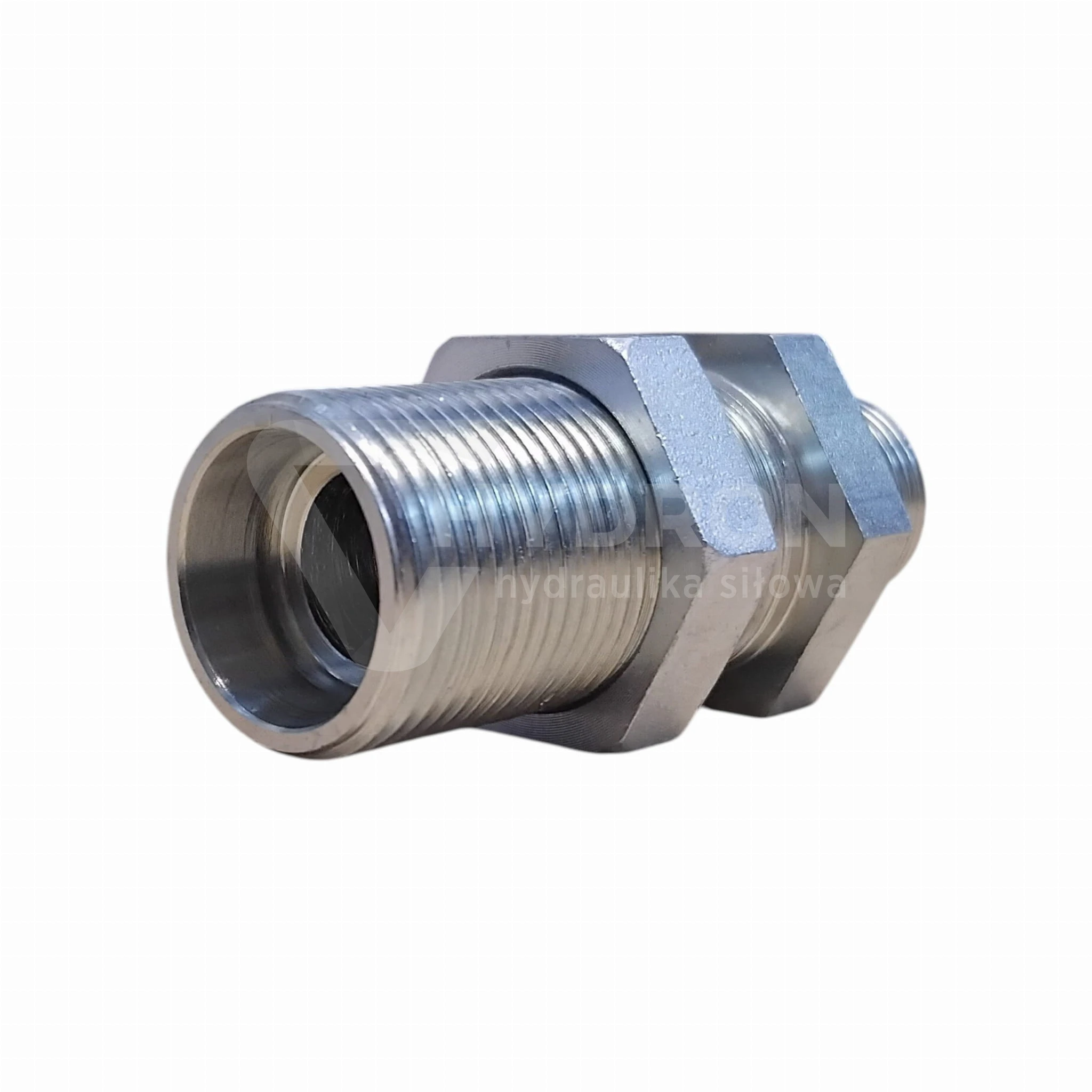

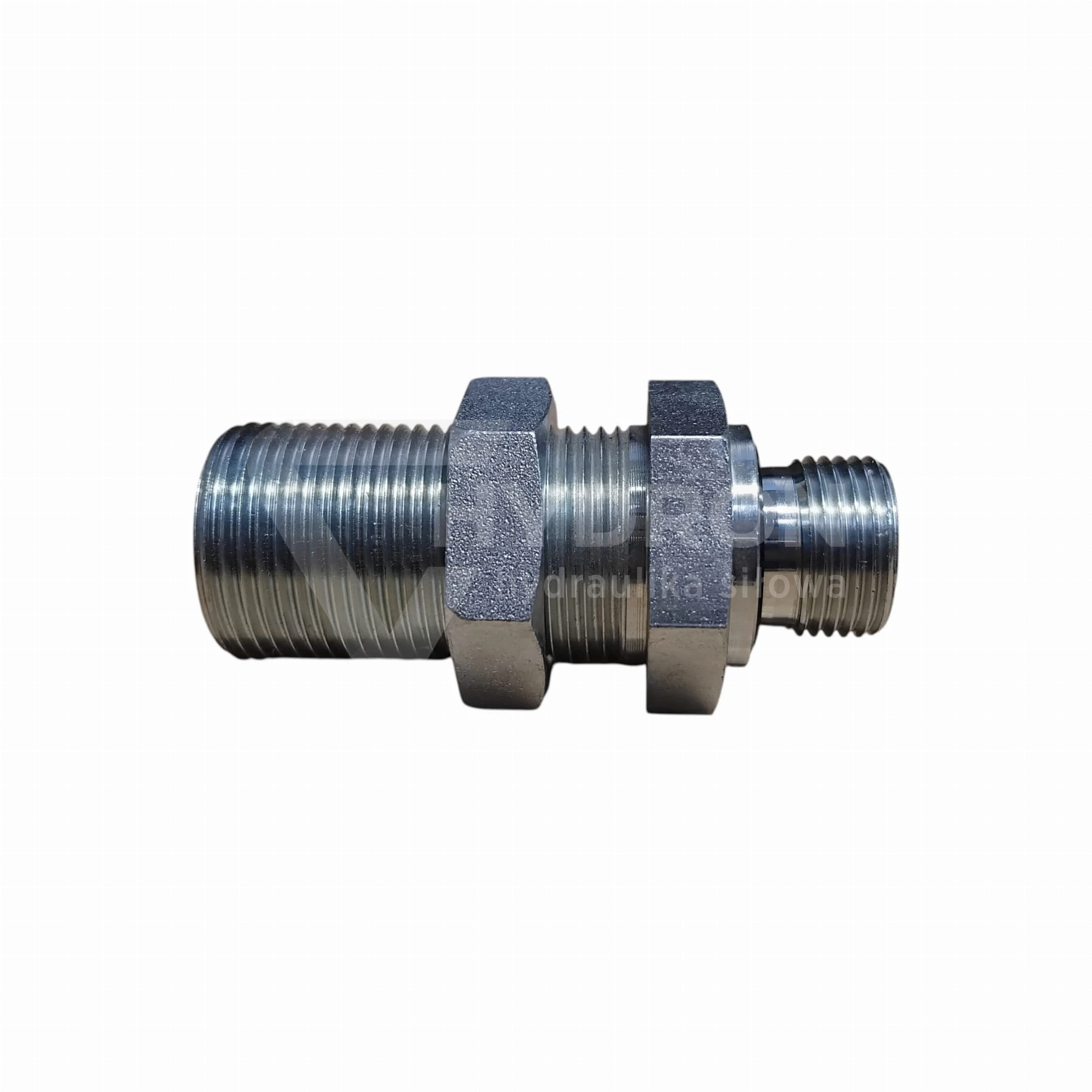

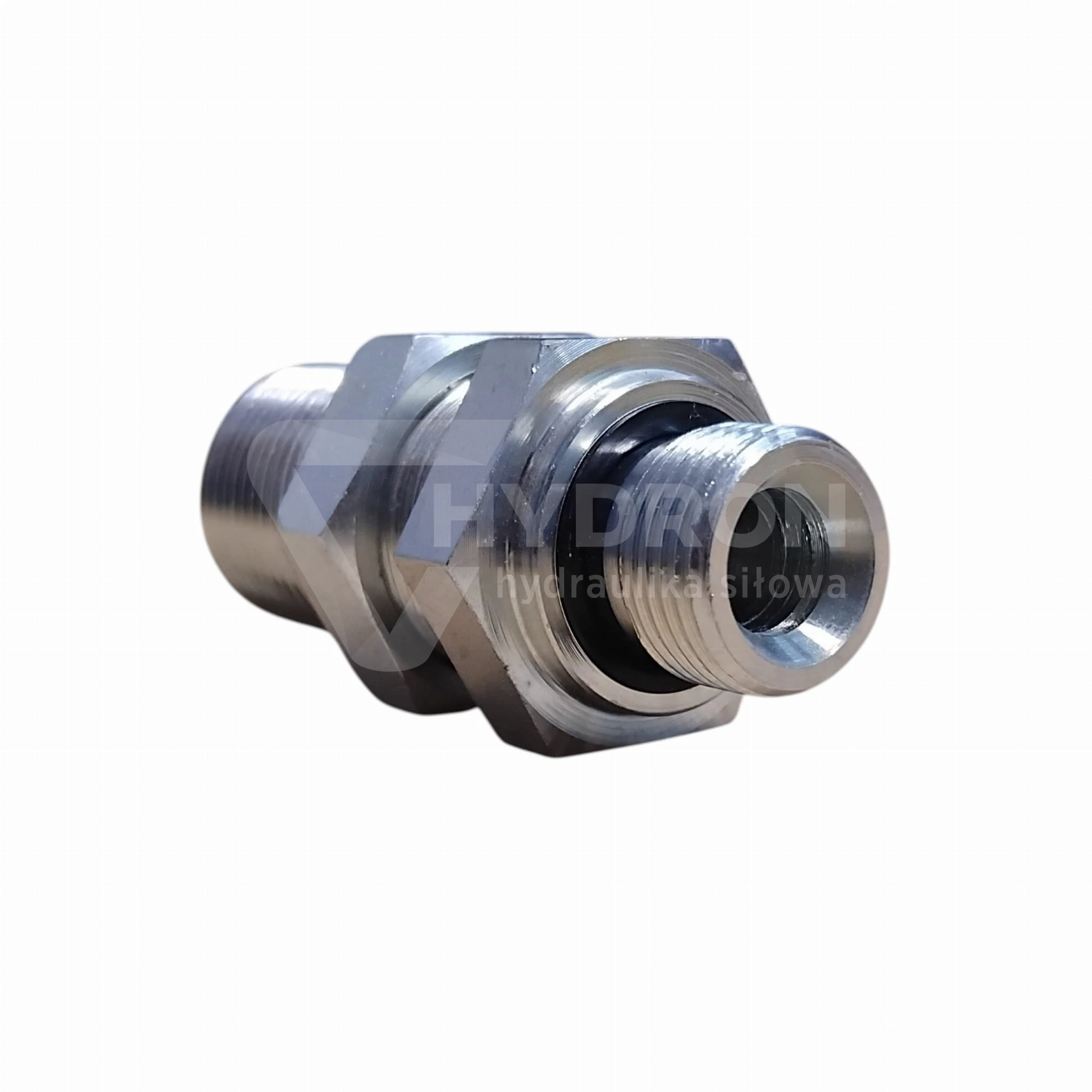

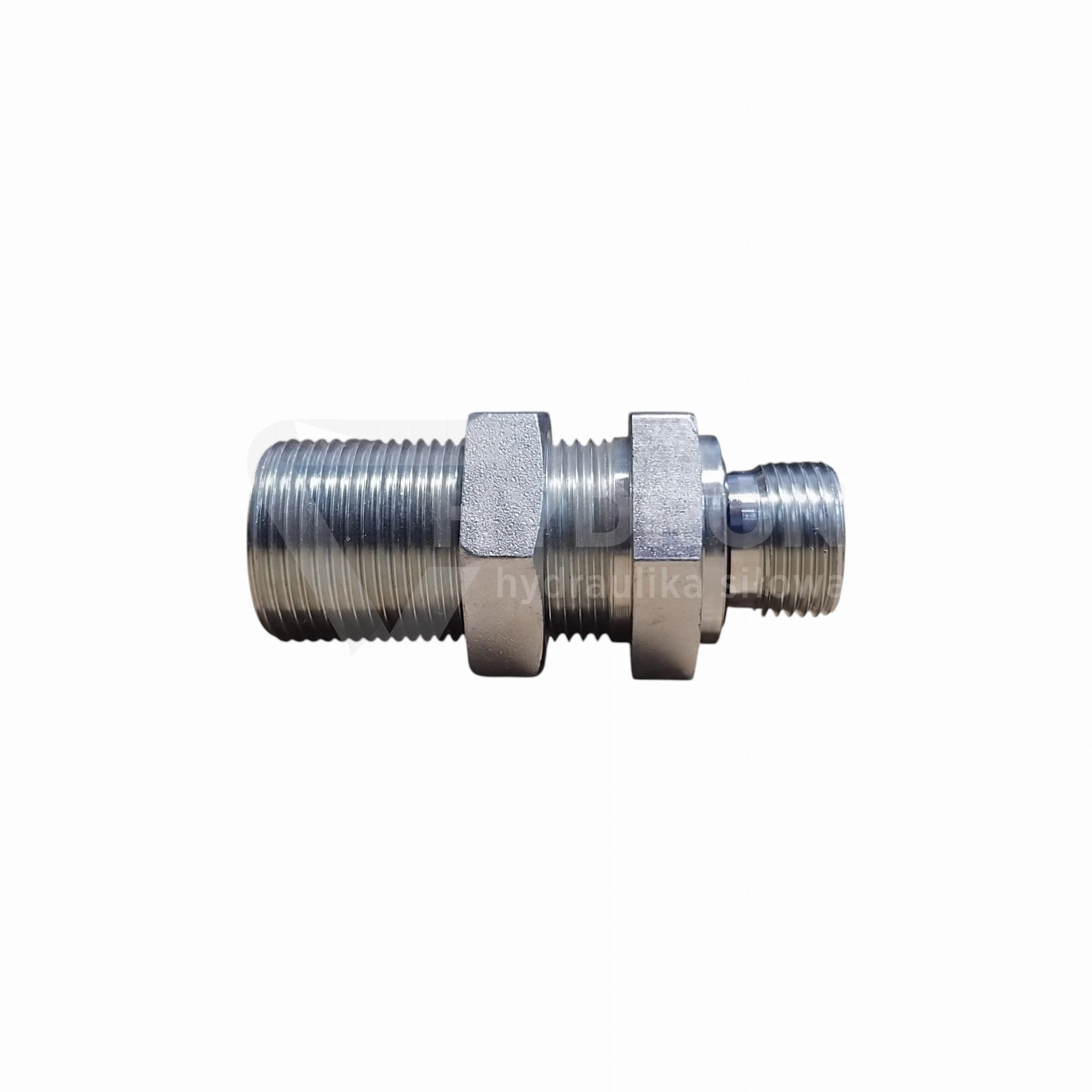

Złączka grodziowa 1 1/4" BSP / M36x2 25S jest elementem do wykonania mocnego przejścia hydraulicznego przez panel, ramę, gródź, płytę montażową albo ścianę konstrukcyjną maszyny. Po jednej stronie znajduje się gwint calowy 1 1/4" BSP, po drugiej stronie gwint metryczny M36x2 w serii 25S. Jest to duża złączka grodziowa do instalacji, w których przewód lub rura nie powinny przechodzić przez konstrukcję luźno, bez stabilizacji. Produkt pracuje przy ciśnieniu do 400 bar, dlatego jego dobór powinien uwzględniać nie tylko gwint, ale też serię, przewód, rurę, sposób podparcia instalacji i realne warunki pracy maszyny.

Dane techniczne produktu

• Produkt: złączka grodziowa 1 1/4" BSP / M36x2 25S
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Gwint 1: 1 1/4" BSP

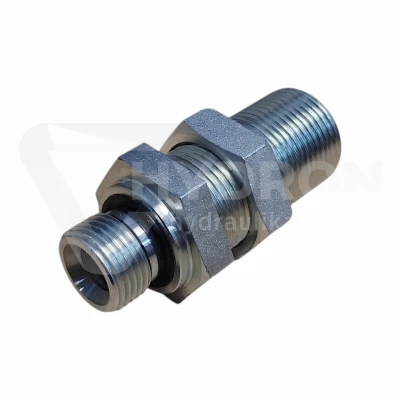

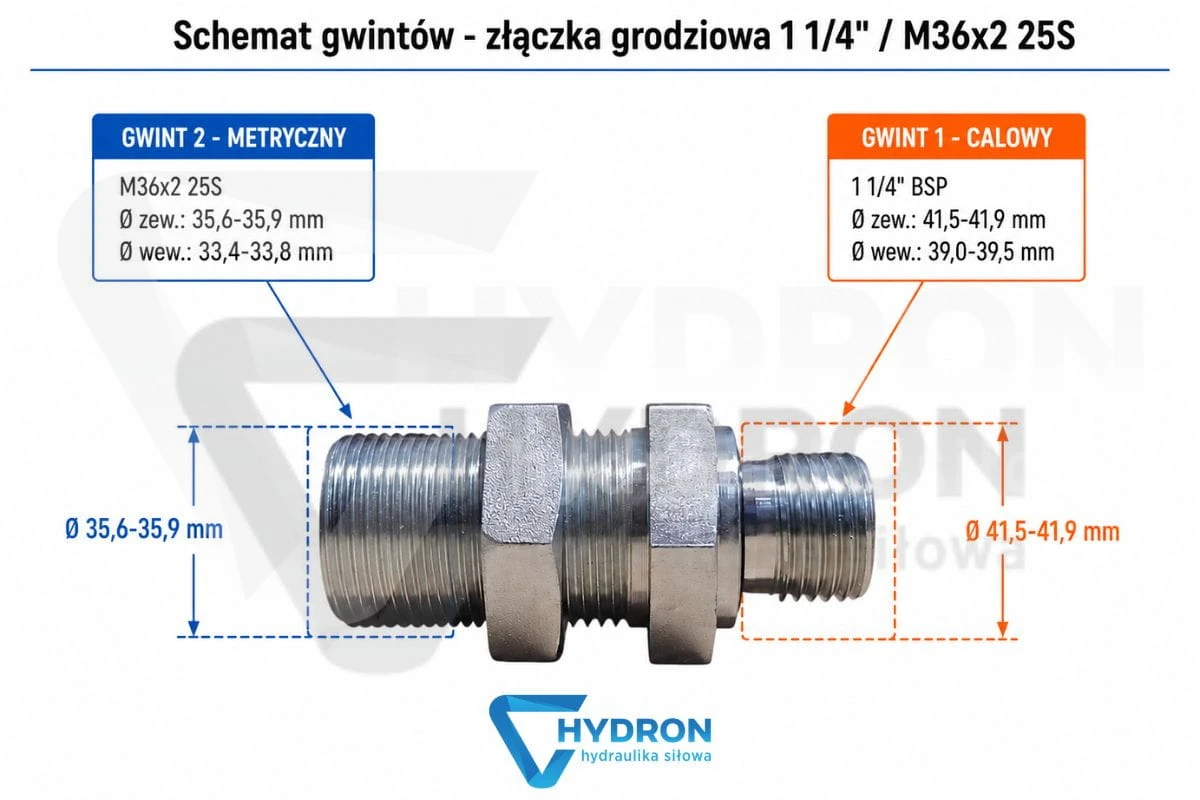

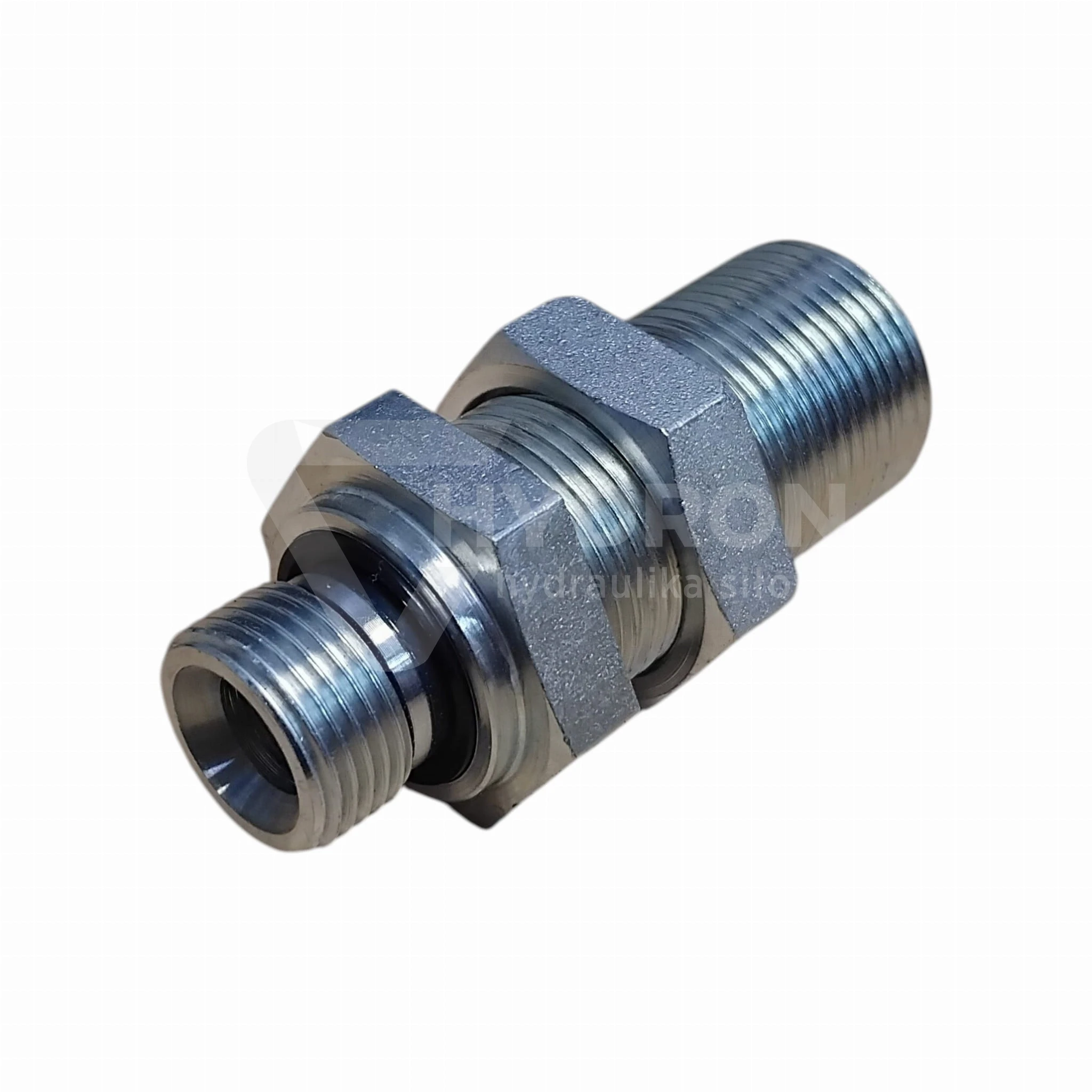

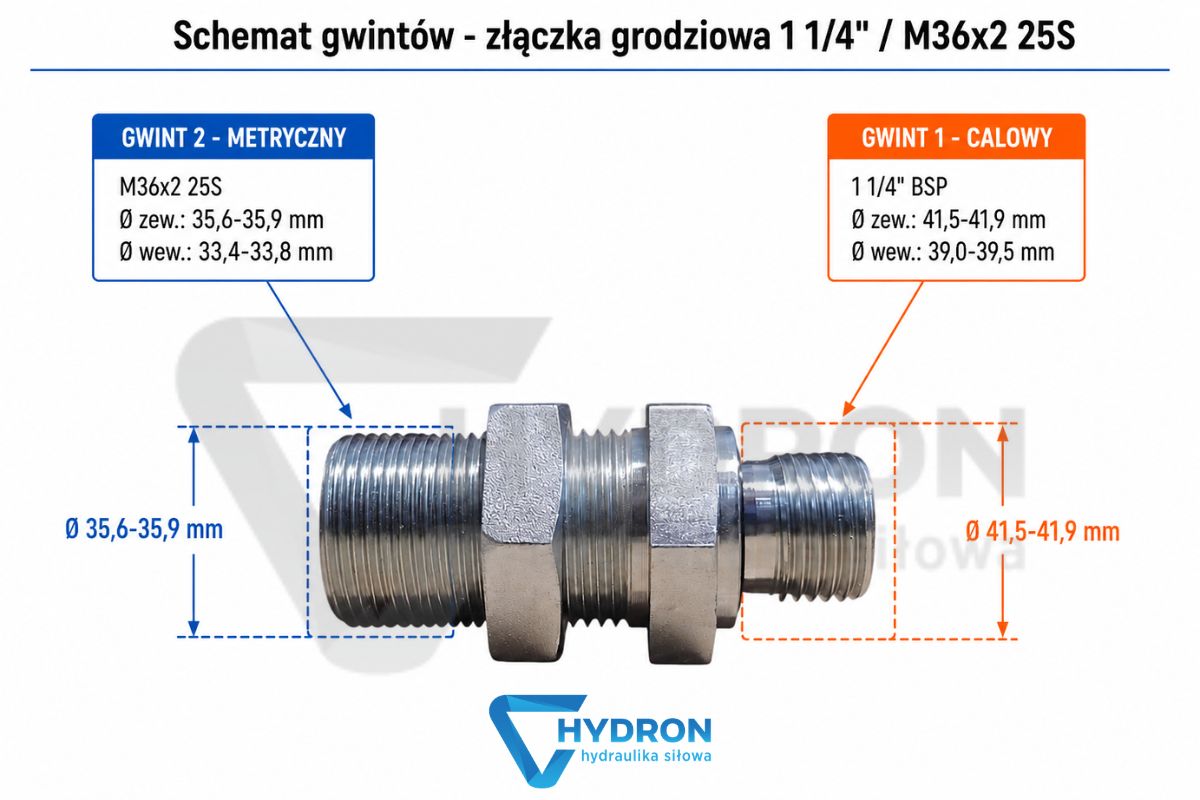

• Wymiar gwintu 1: 41,5-41,9 mm zewnętrznie / 39,0-39,5 mm wewnętrznie
• Gwint 2: M36x2
• Wymiar gwintu 2: 35,6-35,9 mm zewnętrznie / 33,4-33,8 mm wewnętrznie
• Seria metryczna: 25S
• Gwint większy: 1 1/4" BSP
• Gwint mniejszy: M36x2
• Ciśnienie pracy: 400 bar
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Kod produktu: ZN-141-1 11/4/M36X2
• Kod kreskowy EAN: 0200000035372

Duże przejście grodziowe do instalacji hydraulicznej

Ten produkt ma zastosowanie tam, gdzie instalacja hydrauliczna przechodzi przez element konstrukcyjny i musi zostać zatrzymana w jednym, konkretnym punkcie. Przy większych średnicach zwykłe przeprowadzenie przewodu przez otwór w blasze szybko staje się problemem. Przewód może drgać, ocierać się o krawędź, obciążać gwint albo przenosić siły na sąsiednie złącza. Złączka grodziowa 1 1/4" BSP / M36x2 25S porządkuje takie przejście i pozwala podłączyć instalację po obu stronach panelu w sposób bardziej kontrolowany. Inne rozwiązania z tej grupy znajdują się w kategorii złączki grodziowe calowo-metryczne BSP/M.

Gwint 1 1/4" BSP i M36x2 nie są podobnymi zamiennikami

W tej złączce występują dwa różne standardy połączeń. Gwint większy to 1 1/4" BSP, a gwint mniejszy to M36x2. Różnica jest większa niż w mniejszych grodziówkach BSP/M, ale nadal nie warto dobierać części wyłącznie po wyglądzie. W serwisie maszyn duże elementy często są zabrudzone, mają ślady po kluczach albo uszkodzony początek gwintu. Wtedy łatwo założyć, że „prawie pasuje”. W hydraulice siłowej takie podejście zwykle kończy się uszkodzeniem gwintu, nieszczelnością lub koniecznością ponownego demontażu. Przed zakupem trzeba sprawdzić gwint 1 1/4" BSP, gwint M36x2, serię 25S oraz sposób połączenia z elementami po obu stronach grodzi.

Seria 25S po stronie metrycznej

Oznaczenie 25S jest równie ważne jak sam gwint M36x2. Strona metryczna pracuje w serii ciężkiej, dlatego elementy współpracujące muszą być dobrane do tego samego standardu. Jeżeli instalacja po stronie metrycznej jest wykonana na rurze, potrzebne będą odpowiednie elementy dla serii 25S, na przykład nakrętka złączna M36x2 na rurkę 25S oraz pierścień zacinający na rurkę 25S. Takie elementy muszą tworzyć zgodny zestaw. Samo skręcenie gwintu nie oznacza jeszcze prawidłowego połączenia hydraulicznego.

Kiedy wybrać złączkę grodziową zamiast adaptera

Zwykły adapter łączy dwa gwinty, ale nie stabilizuje przejścia przez panel. Złączka grodziowa 1 1/4" BSP / M36x2 25S ma inne zadanie. Pozwala osadzić połączenie w konstrukcji i rozdzielić instalację po obu stronach przegrody. Ma to znaczenie w maszynach mobilnych, zabudowach hydraulicznych, agregatach, urządzeniach przemysłowych oraz wszędzie tam, gdzie przewody i rury są narażone na drgania. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, rozdzielacza, zaworu lub siłownika, należy dobrać odpowiednie przyłączki proste hydrauliczne, a nie stosować grodziówki jako przypadkowej redukcji.

Ciśnienie 400 bar wymaga kontroli całego połączenia

Ciśnienie pracy 400 bar oznacza, że element jest przeznaczony do wymagających układów hydrauliki siłowej. Nie oznacza jednak, że każdy przewód, rura, końcówka lub nakrętka w tym samym odcinku instalacji automatycznie wytrzyma taki parametr. Cały układ pracuje według najsłabszego elementu. Przy wymianie grodziówki warto sprawdzić, czy przewód nie jest sparciały, czy rura nie jest naprężona, czy nakrętka nie ma uszkodzonego gwintu i czy połączenie nie było wcześniej dokręcane zbyt dużą siłą. Do kontroli ciśnienia i diagnostyki układu można wykorzystać manometry hydrauliczne.

Montaż przez panel bez przenoszenia naprężeń

Duża złączka grodziowa nie powinna pracować jako punkt, który „trzyma” całą instalację. Jeżeli przewód lub rura ciągnie ją w bok, z czasem obciążenie przenosi się na gwint i powierzchnie styku. Wtedy wyciek może pojawić się dopiero po kilku cyklach pracy maszyny, mimo że złączka została dobrana prawidłowo. Przed montażem warto sprawdzić grubość panelu, miejsce na dokręcenie, przebieg przewodu po obu stronach oraz możliwość późniejszego serwisu. Przy przewodach wykonywanych od podstaw dobrym rozwiązaniem są przewody hydrauliczne na wymiar, dopasowane do realnego przebiegu instalacji.

Typowe błędy przy doborze 1 1/4" BSP / M36x2 25S

Najczęstszy błąd to potraktowanie tej złączki jako zwykłej przejściówki z dużego gwintu BSP na metrykę. Drugi błąd to dobór po samym M36x2 bez sprawdzenia serii 25S. Trzeci problem pojawia się wtedy, gdy użytkownik porównuje tylko zdjęcie, a nie parametry. W złączkach grodziowych wygląd może być podobny, ale o zgodności decydują gwinty, seria, przeznaczenie i ciśnienie pracy. W tym przypadku trzeba potwierdzić 1 1/4" BSP, M36x2, serię 25S i ciśnienie 400 bar. Dopiero wtedy można bezpiecznie ocenić, czy produkt pasuje do danego przejścia w maszynie.

Ochrona przewodu przy dużym przejściu przez konstrukcję

Przejście przez ramę lub panel często znajduje się w miejscu, gdzie przewód może stykać się z krawędzią konstrukcji. Sama złączka stabilizuje punkt podłączenia, ale nie chroni całej trasy węża. Jeżeli przewód pracuje blisko stali, osłony lub elementu ruchomego, warto zastosować osłony spiralne na węże hydrauliczne. Przy rurach i dłuższych przewodach elastycznych trzeba też zaplanować mocowanie po obu stronach grodzi. Do tego służą uchwyty i obejmy do rur oraz przewodów, które ograniczają drgania i odciążają złączkę.

Produkty do porównania przy identyfikacji części

Jeżeli stara złączka została zdemontowana z maszyny i nie ma pewnego oznaczenia, warto porównać sąsiednie warianty, zamiast dobierać część wyłącznie po średnicy. Przy całkowicie metrycznym przejściu można sprawdzić złączkę grodziową M36x2 28L, a przy mniejszym rozmiarze metrycznym złączkę grodziową M30x2 22L. Jeżeli potrzebne jest przejście wyłącznie w gwincie calowym, do porównania może być przydatna złączka grodziowa BSP 1". Takie porównanie ogranicza ryzyko zakupu elementu, który wygląda podobnie, ale pracuje w innym systemie.

Pomoc Hydron przy doborze złączki grodziowej

Przy doborze złączki grodziowej 1 1/4" BSP / M36x2 25S najlepiej podać oba gwinty, serię metryczną, ciśnienie pracy, miejsce montażu i informację, czy element przechodzi przez panel, ramę czy płytę hydrauliczną. Hydron dostarcza złączki grodziowe, przyłączki, przewody, końcówki, rury i elementy mocujące do układów hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwa będzie grodziówka 1 1/4" BSP / M36x2 25S, wariant całkowicie metryczny czy złączka BSP, warto zweryfikować część przed zakupem. To ogranicza ryzyko pomyłki i skraca czas naprawy maszyny.

Faq

Czy złączka grodziowa 1 1/4" BSP / M36x2 25S służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, płytę montażową, ramę lub element konstrukcyjny maszyny.

Jakie gwinty ma złączka grodziowa 1 1/4" BSP / M36x2 25S?

Produkt ma gwint 1 1/4" BSP po stronie calowej oraz gwint metryczny M36x2 w serii 25S.

Który gwint jest większy w tej złączce?

Gwint większy to 1 1/4" BSP, a gwint mniejszy to M36x2. Przed montażem trzeba sprawdzić oba standardy i serię metryczną 25S.

Jakie ciśnienie pracy ma złączka grodziowa 1 1/4" BSP / M36x2 25S?

Ciśnienie pracy wynosi 400 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Czy można stosować tę złączkę jako zwykłą redukcję?

Nie warto traktować jej jako zwykłej redukcji. To złączka grodziowa do montażu przez przegrodę. Do wkręcania bezpośrednio w korpus pompy, zaworu albo rozdzielacza należy dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki 1 1/4" BSP / M36x2 25S?

Przed zakupem należy sprawdzić gwint 1 1/4" BSP, gwint M36x2, serię 25S, ciśnienie pracy, miejsce montażu w panelu oraz elementy współpracujące po obu stronach grodzi.
