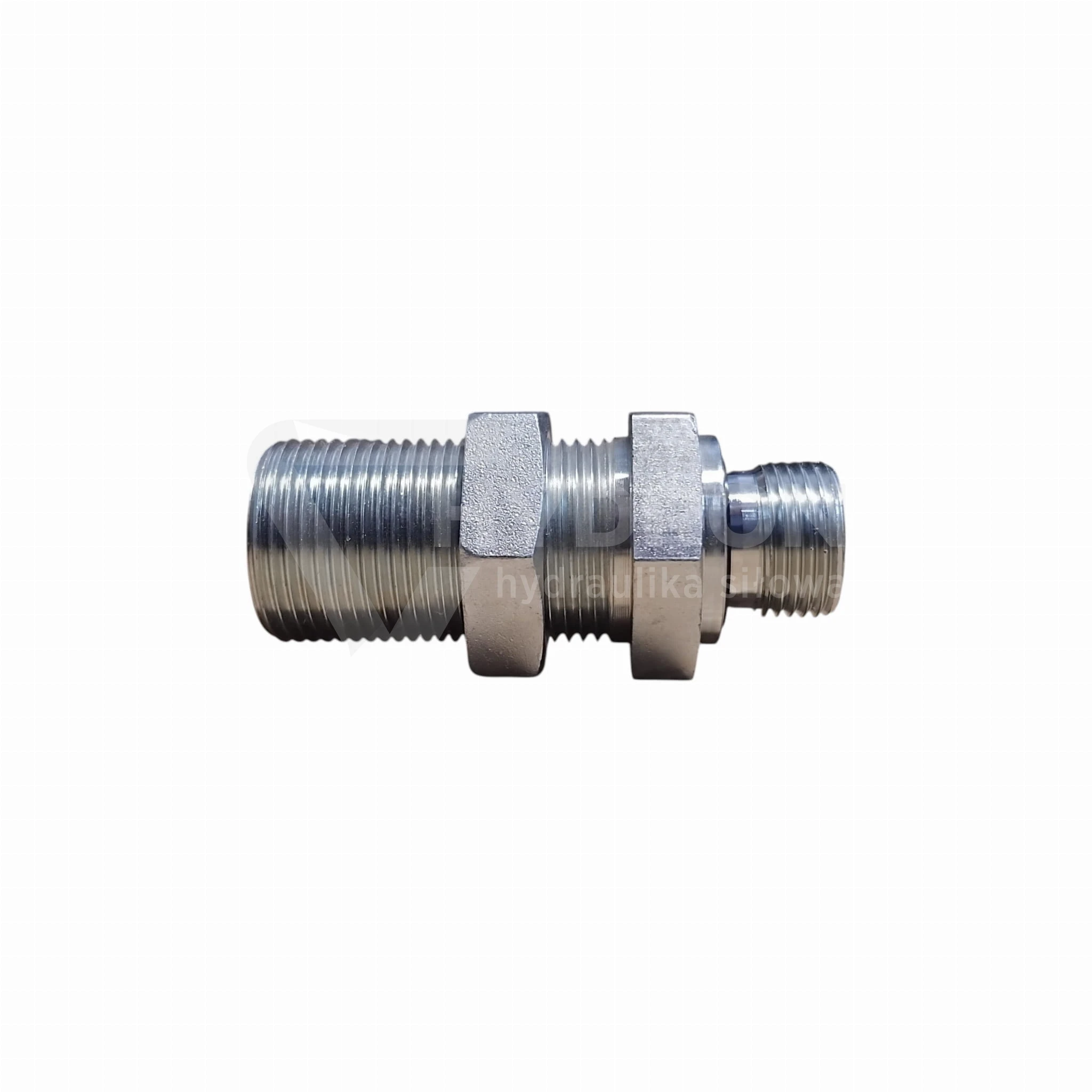

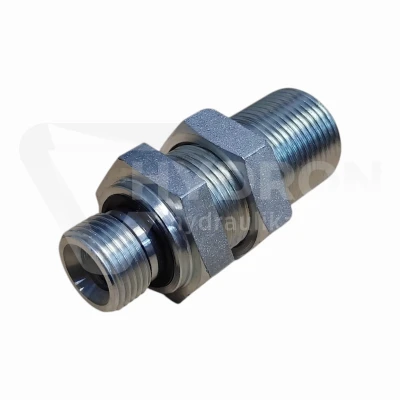

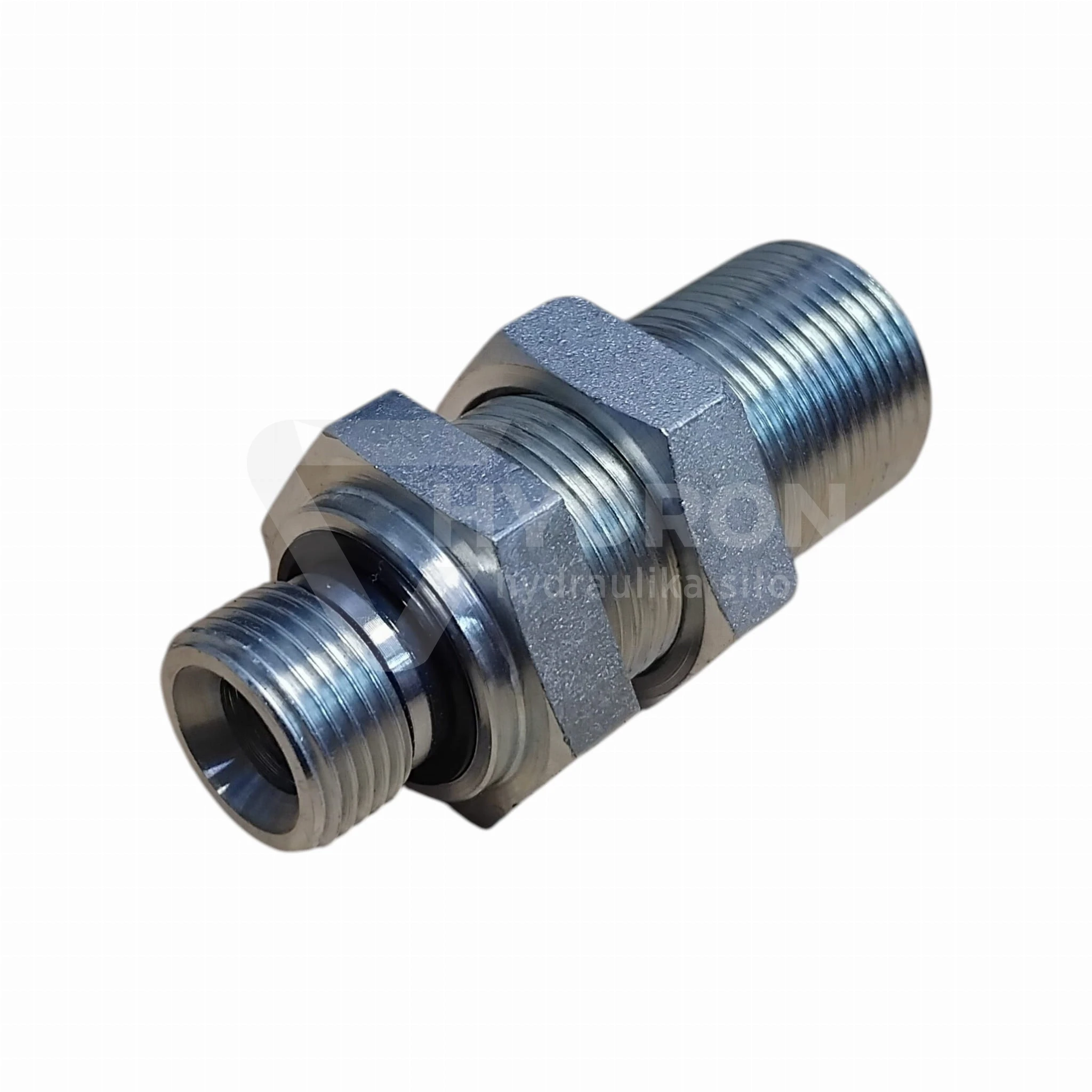

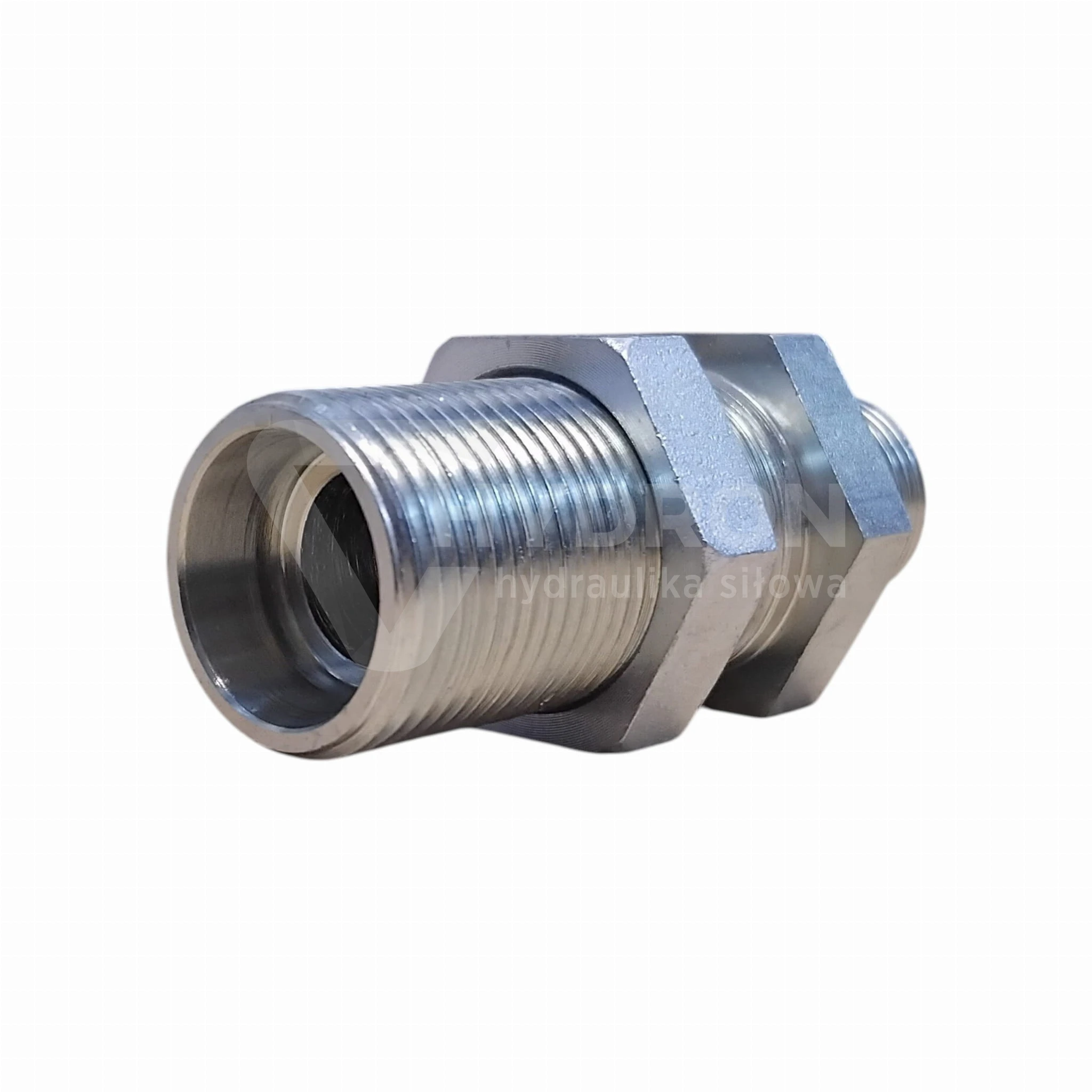

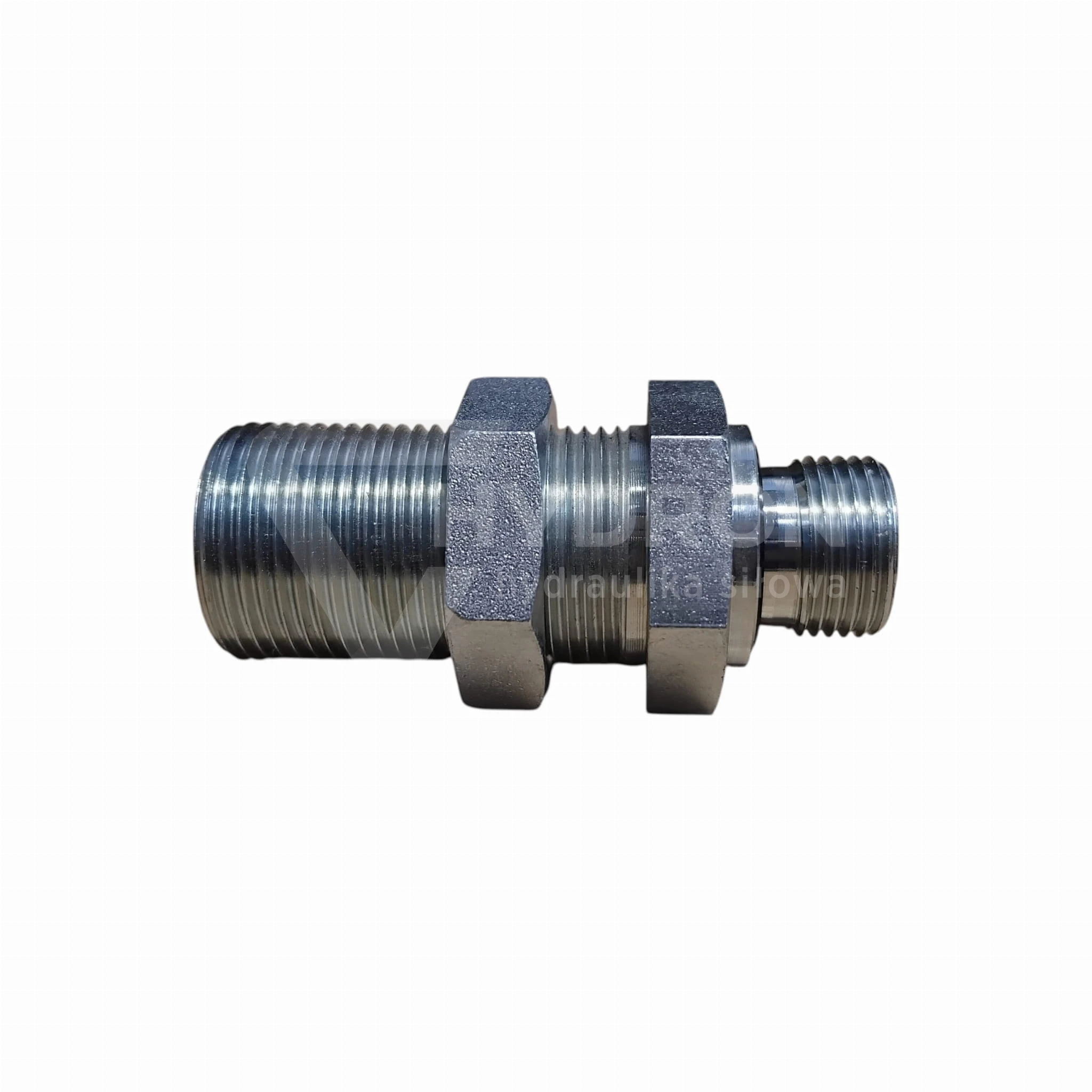

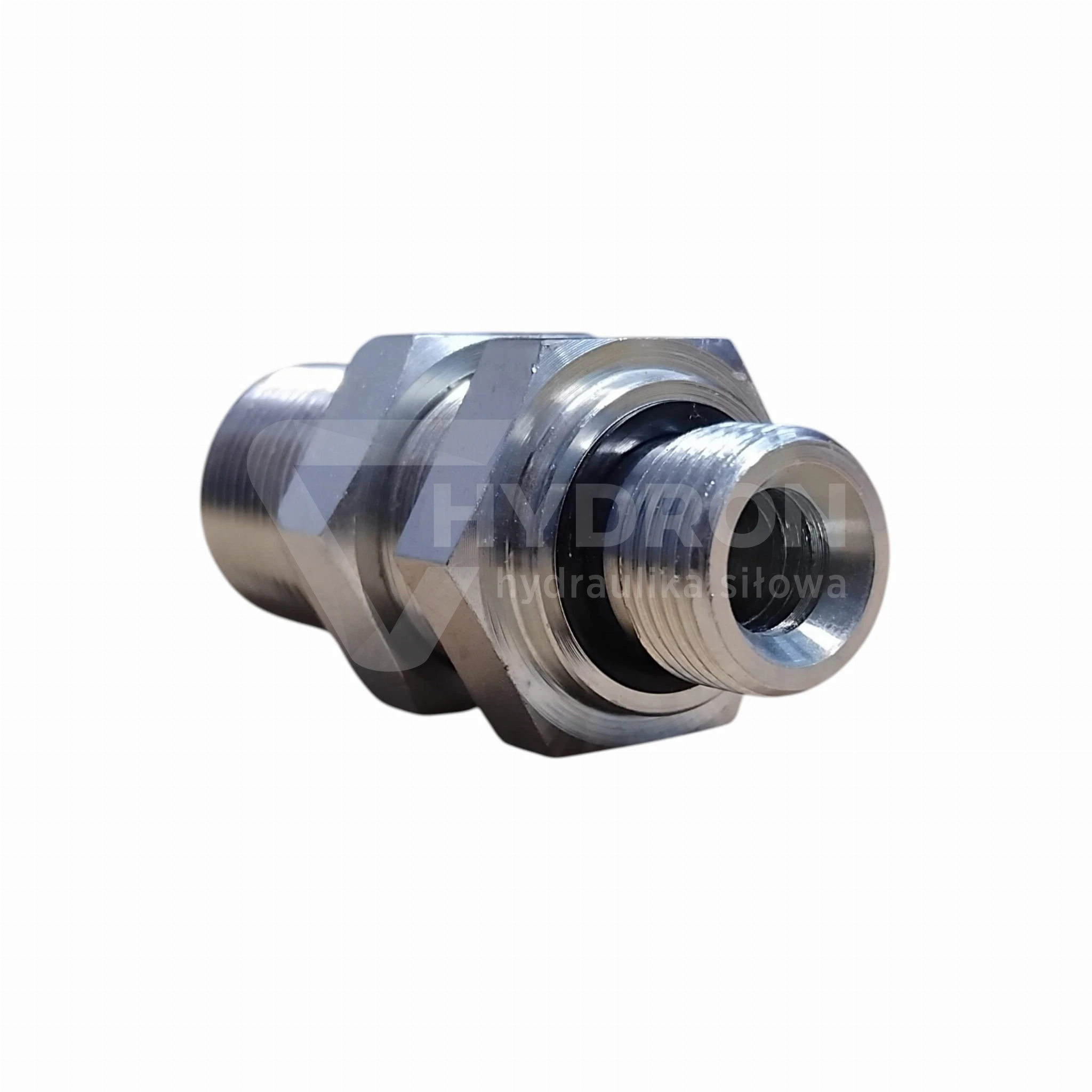

Złączka grodziowa 1/4"ED / M12x1,5 6L

Złączka grodziowa 1/4"ED / M12x1,5 6L jest prostym elementem przyłączeniowym do hydrauliki siłowej, stosowanym do przeprowadzenia przewodu lub odcinka instalacji przez ściankę, płytę, panel albo element konstrukcyjny maszyny. Produkt łączy stronę calową 1/4" BSP ze stroną metryczną M12x1,5 w serii 6L. Złączka pracuje przy ciśnieniu do 315 bar i temperaturze od -20°C do +120°C. Wykonanie ze stali automatowej z ocynkiem w pasywacji białej pozwala stosować ją w standardowych instalacjach maszyn rolniczych, przemysłowych, budowlanych i serwisowych.

• Produkt: złączka grodziowa 1/4"ED / M12x1,5 6L
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Gwint 1: 1/4" BSP
• Wymiar gwintu 1: 12,9-13,1 mm zewnętrznie / 11,4-11,9 mm wewnętrznie
• Gwint 2: M12x1,5
• Wymiar gwintu 2: 11,6-11,9 mm zewnętrznie / 10,2-10,6 mm wewnętrznie
• Seria metryczna: 6L
• Gwint większy: 1/4" BSP
• Gwint mniejszy: M12x1,5
• Ciśnienie pracy: 315 bar
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Kod produktu: ZN-141-1 M12/1/4
• Kod kreskowy EAN: 0200000003562

Złączka grodziowa 1/4"ED / M12x1,5 6L do przejścia przez ściankę

Złączka grodziowa 1/4"ED / M12x1,5 6L jest stosowana wtedy, gdy przewód hydrauliczny lub odcinek instalacji trzeba przeprowadzić przez element konstrukcyjny i jednocześnie ustabilizować połączenie. Taki montaż spotyka się przy panelach maszyn, ścianach zbiorników pomocniczych, obudowach, grodziach, ramach oraz miejscach, w których przewód nie powinien swobodnie wisieć na złączce. Konstrukcja grodziowa pozwala osadzić element w otworze montażowym, dzięki czemu przewód po obu stronach przegrody może być podłączony w sposób bardziej uporządkowany. Podobne rozwiązania można dobrać w kategorii złączki grodziowe calowo-metryczne BSP/M.

Gwint 1/4" BSP i M12x1,5 w jednej złączce grodziowej

Ten produkt łączy dwa standardy gwintów. Strona 1/4" BSP jest gwintem calowym rurowym, a strona M12x1,5 należy do metrycznego systemu hydraulicznego w serii lekkiej 6L. Przy doborze nie należy kierować się wyłącznie średnicą mierzoną suwmiarką, ponieważ gwinty calowe i metryczne mogą być do siebie zbliżone wymiarowo, ale pracują w innych standardach. W tej złączce gwint większy to 1/4" BSP, natomiast gwint mniejszy to M12x1,5. Różnica jest niewielka, dlatego przy naprawie maszyny trzeba potwierdzić zarówno wymiar, jak i sposób uszczelnienia elementów współpracujących.

Kiedy stosować złączkę grodziową 1/4"ED / M12x1,5 6L

Złączkę grodziową tego typu stosuje się w instalacjach, w których potrzebne jest stałe przejście przez ściankę i połączenie strony BSP ze stroną metryczną. Może to być modernizacja układu, wymiana uszkodzonego przejścia przez panel, dopasowanie przewodu do istniejącego gwintu calowego albo montaż nowego punktu przyłączeniowego na maszynie. Jeżeli po stronie metrycznej instalacja ma być wykonana w tym samym rozmiarze bez przejścia BSP, można porównać produkt ze złączką złączka grodziowa M12x1,5 06L. To pomaga dobrać właściwy wariant do rzeczywistego układu, zamiast stosować przypadkowe redukcje.

Seria 6L i znaczenie małych przyłączy hydraulicznych

Oznaczenie 6L informuje o lekkiej serii połączenia metrycznego. W praktyce są to niewielkie przyłącza używane w liniach pomocniczych, sterujących, pomiarowych albo w miejscach, gdzie nie jest wymagany duży przepływ oleju. Mały rozmiar nie oznacza jednak, że dobór można traktować pobieżnie. Przy ciśnieniu pracy 315 bar nawet mała nieszczelność może powodować zabrudzenie maszyny, spadek ciśnienia i powtarzające się poprawki montażowe. Jeżeli potrzebny jest wariant o większej średnicy, warto porównać go z produktami takimi jak złączka grodziowa M14x1,5 08L albo złączka grodziowa M16x1,5 10L.

Czego nie mylić ze złączką grodziową BSP/M

Złączka grodziowa 1/4"ED / M12x1,5 6L nie jest zwykłą mufą, króćcem ani przypadkową redukcją gwintów. Jej zadaniem jest przejście przez przegrodę i stabilizacja punktu połączenia. Nie należy jej dobierać jako zamiennika przyłączki wkręcanej bezpośrednio w korpus pompy, zaworu, rozdzielacza lub siłownika, jeżeli dany korpus wymaga innego typu uszczelnienia. W hydraulice siłowej podobny gwint nie oznacza jeszcze poprawnego montażu. Trzeba sprawdzić, czy połączenie ma pracować jako grodziowe, czy jako przyłącze korpusowe, a następnie dobrać odpowiedni element z grupy złączki hydrauliczne.

Błędy przy doborze gwintu 1/4" BSP i M12x1,5

Najczęstszy błąd polega na pomyleniu 1/4" BSP z innym gwintem calowym lub z gwintem metrycznym o zbliżonej średnicy. Drugi problem pojawia się przy stronie M12x1,5, gdy użytkownik sprawdza tylko średnicę, ale nie potwierdza serii 6L i elementu współpracującego. Trzeci błąd to montaż złączki w otworze grodzi bez kontroli ustawienia przewodów. Jeżeli przewód po dokręceniu jest skręcony, zbyt krótki albo pracuje pod kątem, naprężenia będą przenoszone na gwint i powierzchnię uszczelnienia. W takim przypadku złączka może być dobrana prawidłowo, ale instalacja i tak będzie narażona na wyciek.

Skutki nieprawidłowego montażu złączki grodziowej

Źle dobrana albo źle zamontowana złączka grodziowa może powodować wycieki oleju po jednej lub po obu stronach przegrody, uszkodzenie gwintu, spadek ciśnienia i konieczność ponownego demontażu przewodu. Jeżeli otwór w grodzi jest źle przygotowany, złączka może nie siedzieć stabilnie, a przewody będą przenosiły drgania na połączenie. Nadmierne dokręcanie nie powinno być traktowane jako sposób naprawy źle dobranego gwintu. Może doprowadzić do uszkodzenia elementów współpracujących i utrudnić późniejszy serwis. Przy diagnostyce wycieków warto kontrolować układ za pomocą manometrów hydraulicznych, zwłaszcza gdy problem pojawia się dopiero pod obciążeniem.

Montaż przez gródź, panel lub płytę konstrukcyjną

Przy montażu złączki grodziowej trzeba zwrócić uwagę na przygotowanie otworu, dostęp do nakrętki mocującej i przebieg przewodów po obu stronach przegrody. Złączka powinna być osadzona stabilnie, bez skręcania przewodu i bez wymuszania ustawienia pod kątem. W maszynach roboczych szczególnie ważne jest zabezpieczenie przewodu przed drganiami i ocieraniem o krawędzie otworu. Jeżeli przewód elastyczny przechodzi blisko ramy, osłony albo elementu ruchomego, warto dobrać osłony spiralne na węże hydrauliczne. Jeżeli połączenie pracuje na rurach, znaczenie ma również stabilne mocowanie linii.

Dobór przewodu do złączki grodziowej 6L

Złączka grodziowa jest tylko jednym elementem instalacji. Po obu stronach trzeba dobrać przewody, końcówki, przyłączki lub rury zgodne z gwintem i sposobem uszczelnienia. Przy przewodach elastycznych należy sprawdzić średnicę DN, typ końcówki, długość przewodu oraz ustawienie końcówek kątowych. Jeżeli przewód ma zostać wykonany pod konkretną maszynę, można dobrać przewody hydrauliczne na wymiar. Dobrze wykonany przewód nie powinien ciągnąć złączki, skręcać się po montażu ani pracować na zbyt małym promieniu gięcia.

Zastosowanie w maszynach rolniczych, budowlanych i przemysłowych

Złączka grodziowa 1/4"ED / M12x1,5 6L może być stosowana w maszynach rolniczych, budowlanych, komunalnych, przemysłowych i warsztatowych. Sprawdza się przy przeprowadzaniu przewodów przez panele sterujące, ramy, obudowy, przegrody i płyty montażowe. Mały rozmiar 6L jest przydatny w liniach pomocniczych oraz w układach, gdzie liczy się uporządkowane prowadzenie przewodu i szczelne przejście przez konstrukcję. Przy instalacjach narażonych na drgania dobrze jest zaplanować nie tylko samą złączkę, ale też trasę przewodu, punkty podparcia i dostęp serwisowy do połączenia.

Mocowanie przewodów przy przejściu grodziowym

Przejście grodziowe powinno być odciążone od pracy przewodu. Jeżeli wąż albo rura porusza się razem z maszyną, drgania mogą stopniowo luzować połączenie lub obciążać gwint. Przy dłuższych odcinkach instalacji warto stosować uchwyty i obejmy do rur oraz przewodów, które stabilizują linię i zmniejszają naprężenia na złączce grodziowej. Ma to znaczenie szczególnie wtedy, gdy przewód jest prowadzony przez ramę maszyny, w pobliżu elementów ruchomych lub w miejscu narażonym na częste uderzenia i zabrudzenia.

Wsparcie techniczne Hydron przy doborze złączek grodziowych

Hydron dostarcza złączki grodziowe, przewody, końcówki, przyłączki, rury i elementy montażowe dla serwisów, firm utrzymania ruchu, warsztatów oraz użytkowników maszyn roboczych. Przy doborze złączki grodziowej 1/4"ED / M12x1,5 6L warto podać gwint calowy, gwint metryczny, średnicę przewodu lub rury, miejsce montażu, ciśnienie pracy oraz sposób przejścia przez gródź. Takie informacje pozwalają szybciej ocenić, czy właściwy będzie ten wariant, złączka grodziowa metryczna, złączka BSP, wersja ORFS czy inny element z grupy połączeń grodziowych.

Faq

Czy złączka grodziowa 1/4"ED / M12x1,5 6L służy do przejścia przez ściankę?

Tak. Produkt jest przeznaczony jako złączka grodziowa, czyli element do przeprowadzenia połączenia przez gródź, panel, płytę albo element konstrukcyjny maszyny.

Jakie gwinty ma złączka grodziowa 1/4"ED / M12x1,5 6L?

Złączka ma gwint 1/4" BSP oraz gwint M12x1,5 w serii 6L.

Który gwint jest większy w tej złączce?

Gwint większy to 1/4" BSP, a gwint mniejszy to M12x1,5. Różnica wymiarowa jest niewielka, dlatego przed montażem trzeba dokładnie sprawdzić oba standardy.

Jakie ciśnienie pracy ma ta złączka grodziowa?

Ciśnienie pracy wynosi 315 bar. Pozostałe elementy instalacji również muszą być dobrane do wymaganego ciśnienia pracy.

Czy złączkę 1/4"ED / M12x1,5 6L można stosować jako zwykłą redukcję?

Nie należy traktować jej jako przypadkowej redukcji. To złączka grodziowa, czyli element przeznaczony do montażu przez przegrodę. Jeżeli potrzebna jest zwykła redukcja lub przyłączka korpusowa, trzeba dobrać inny typ elementu.

Co sprawdzić przed zakupem tej złączki?

Przed zakupem należy sprawdzić gwint 1/4" BSP, gwint M12x1,5, serię 6L, ciśnienie pracy, sposób uszczelnienia oraz miejsce montażu w grodzi lub panelu maszyny.
