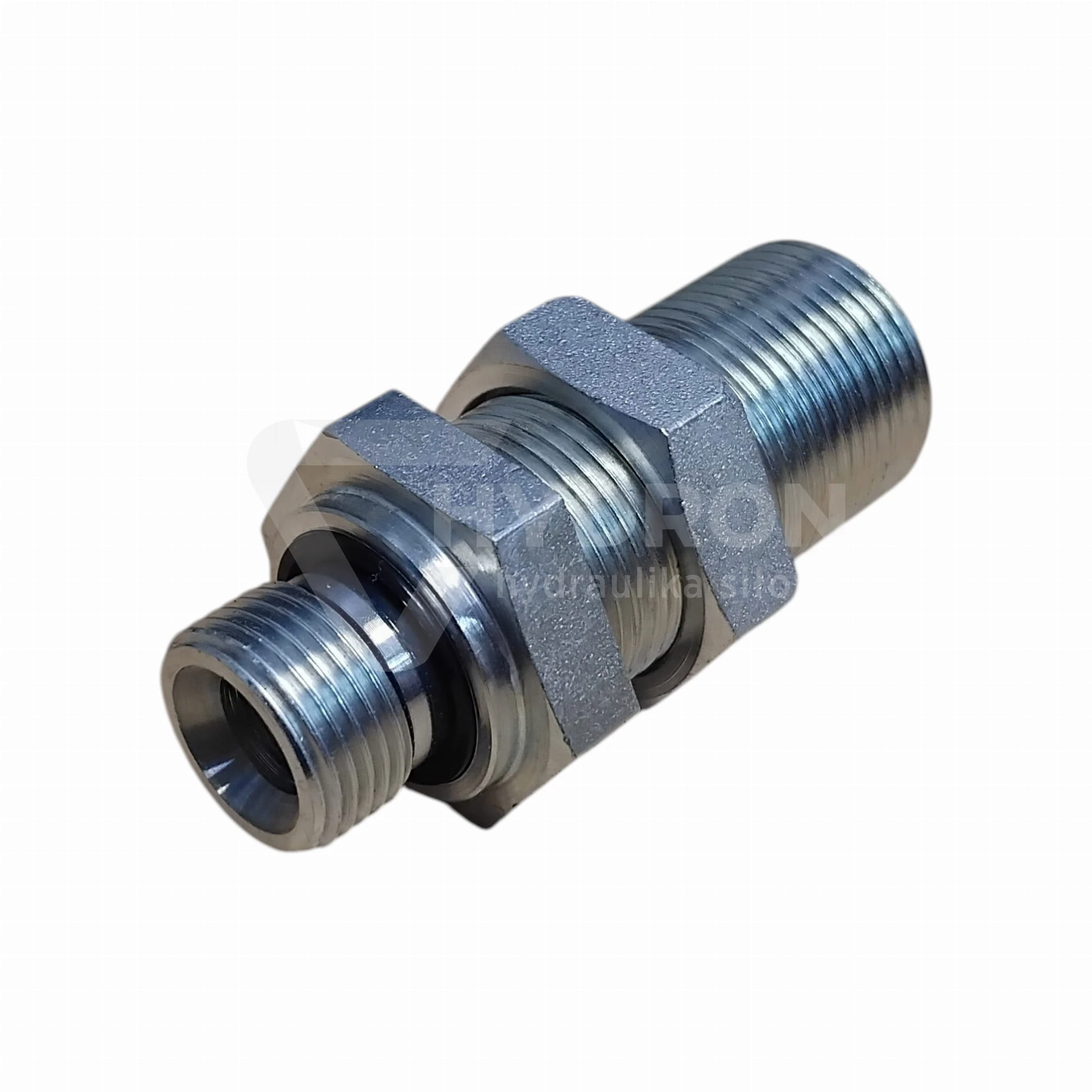

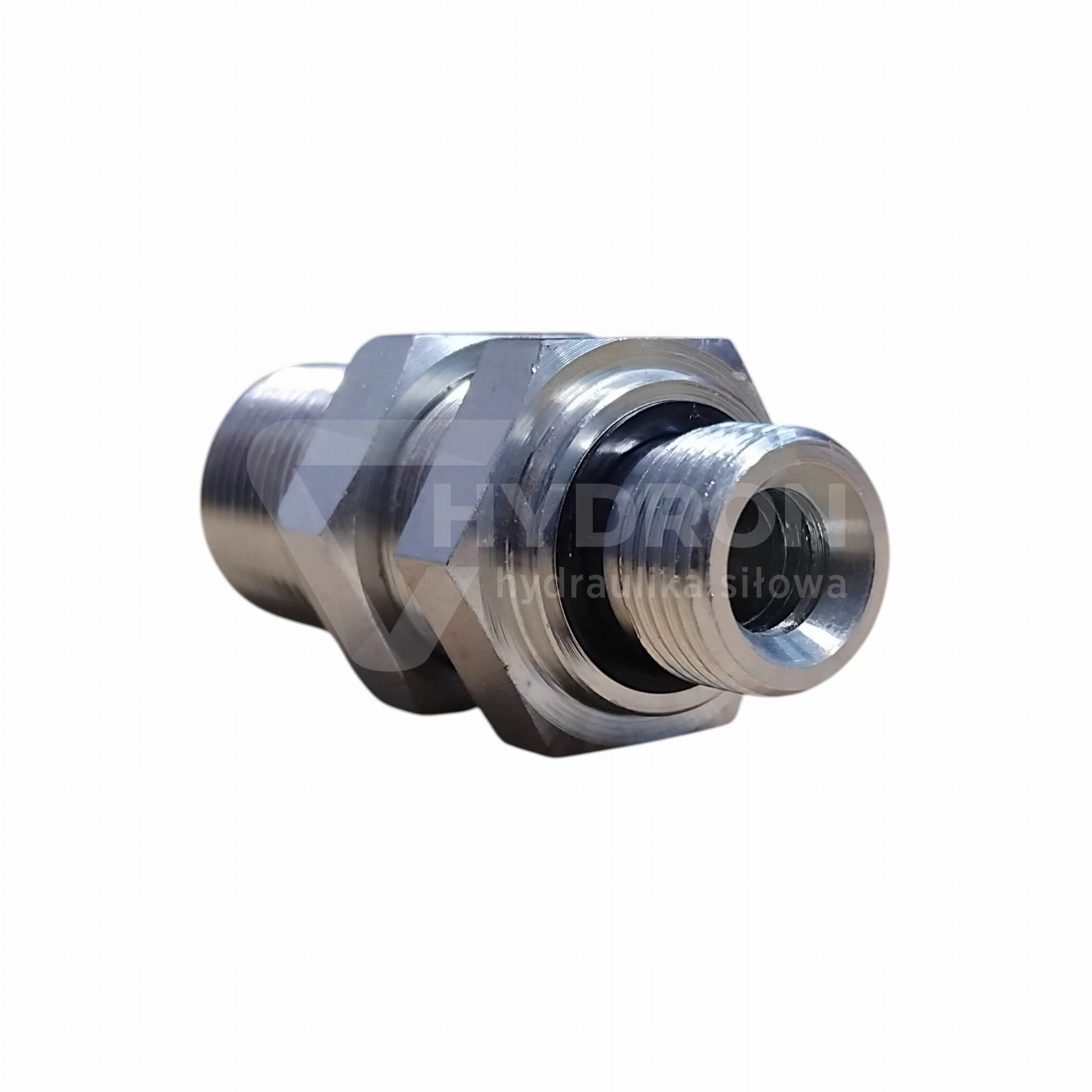

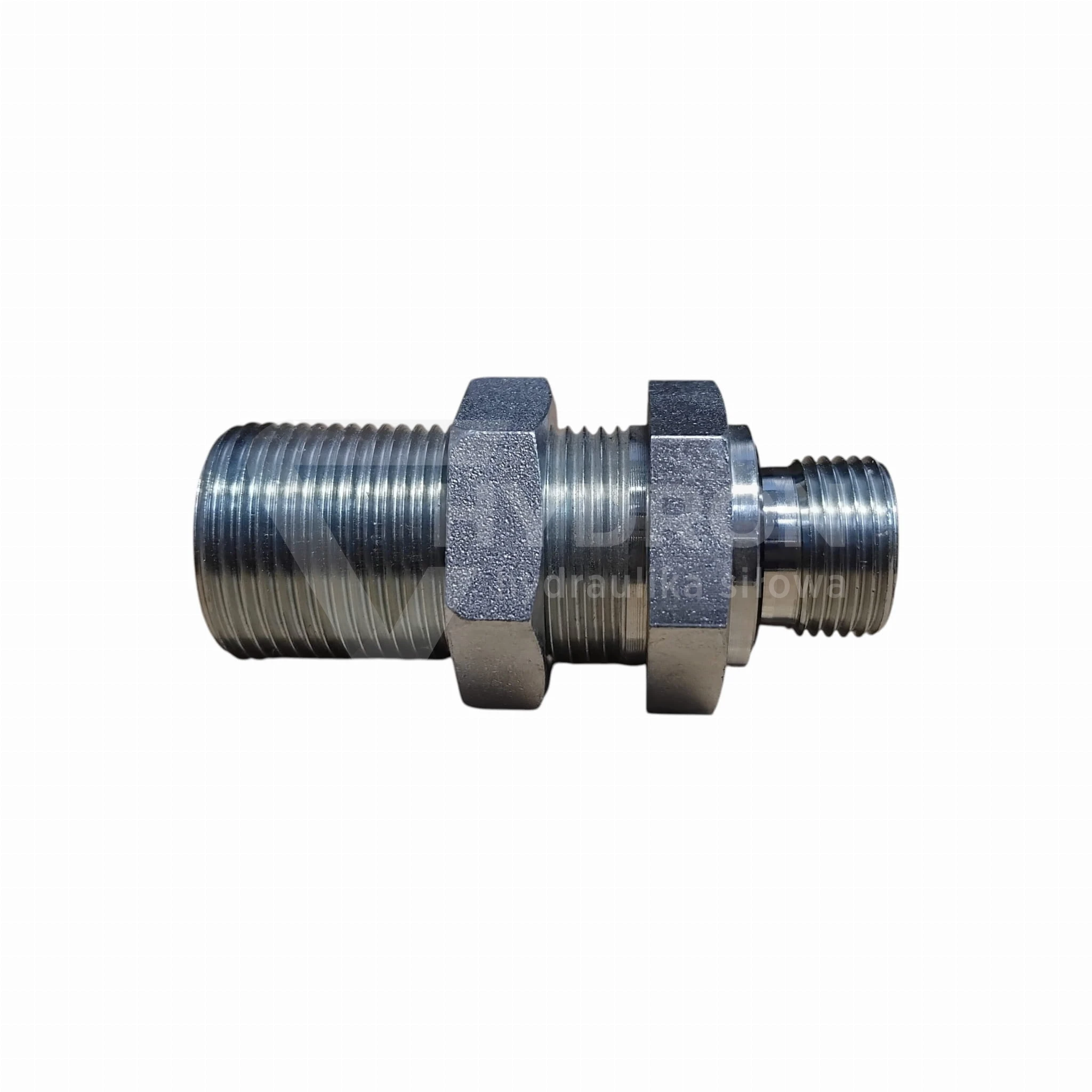

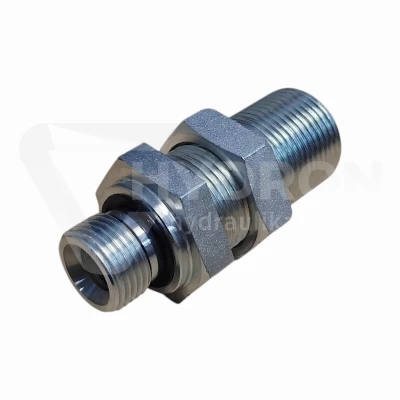

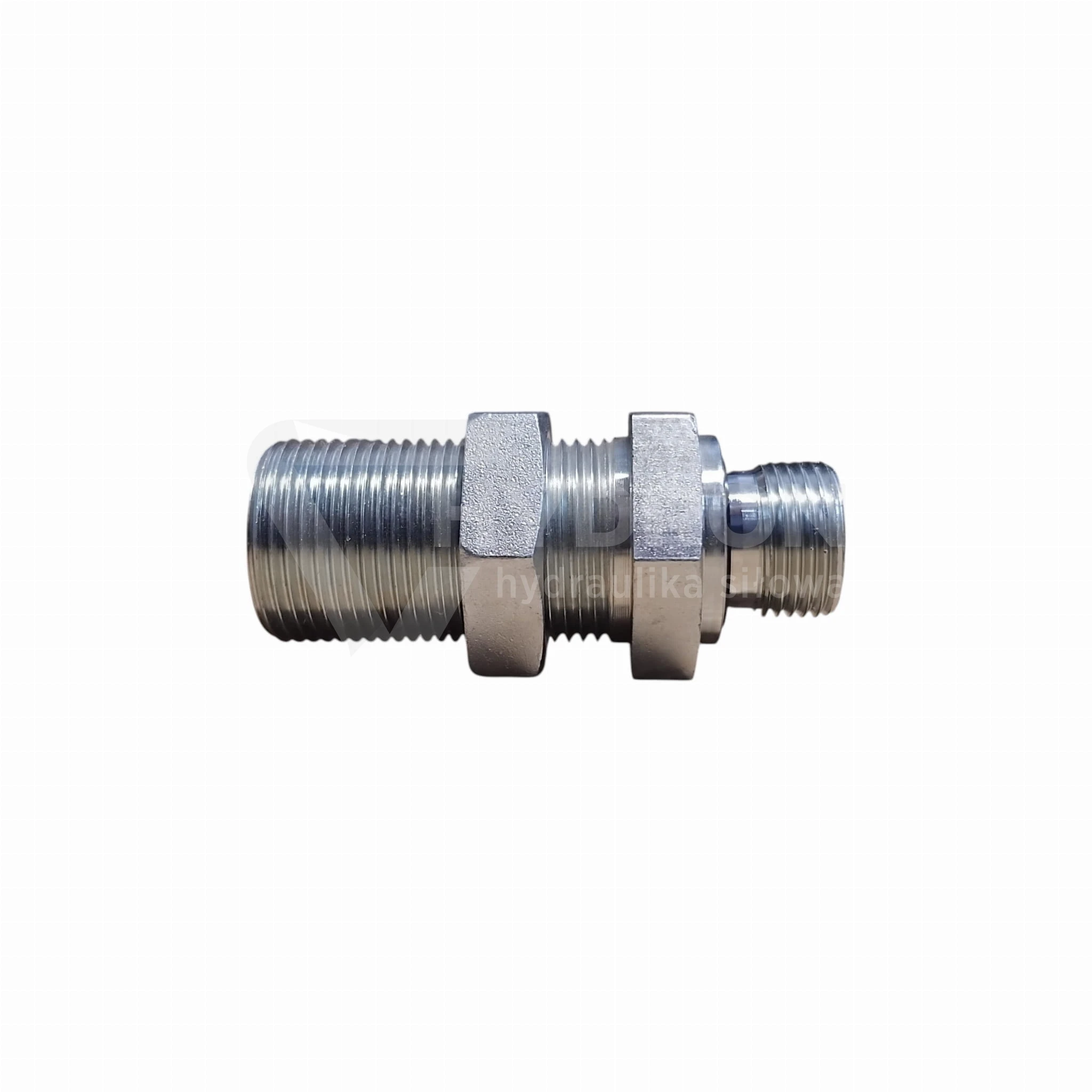

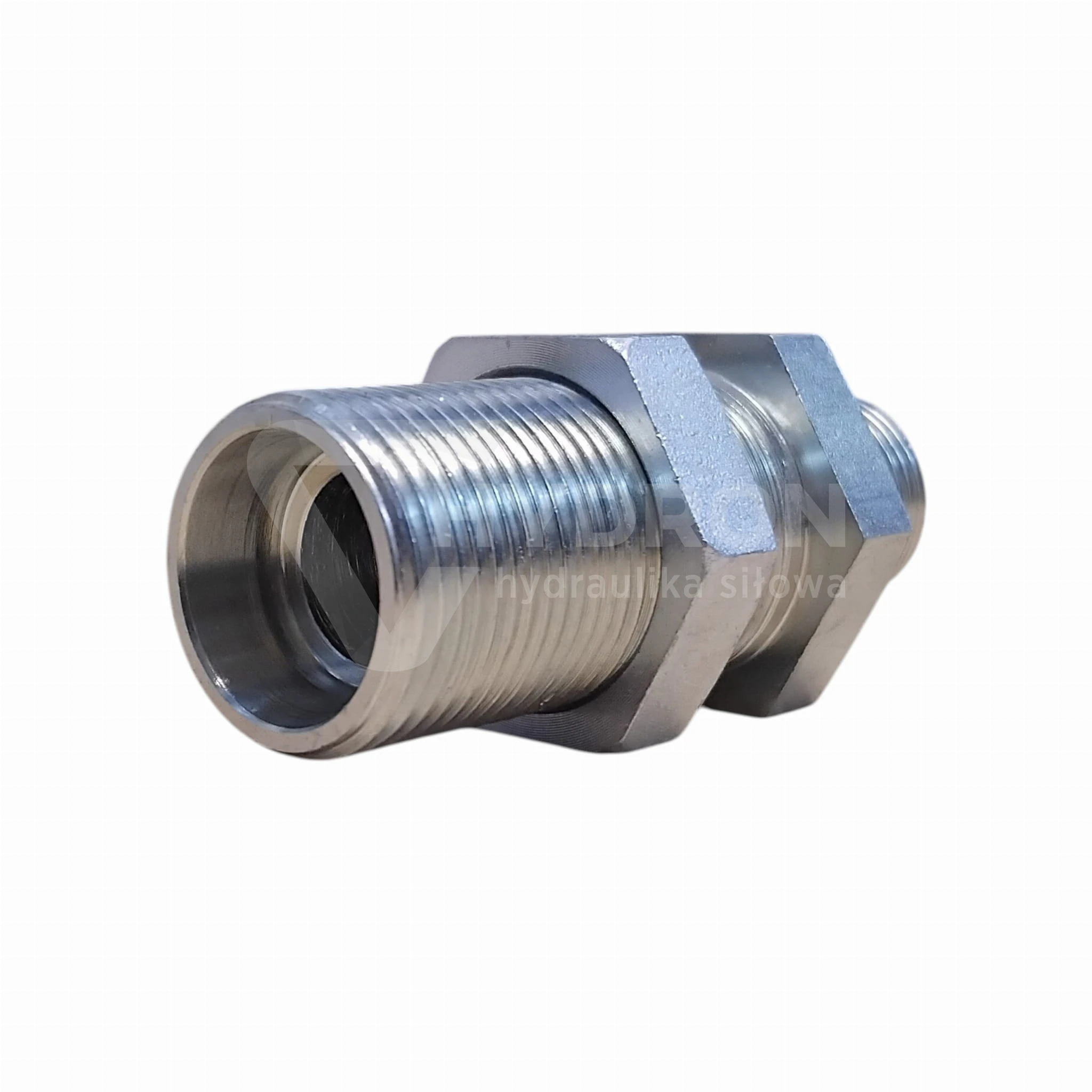

Złączka grodziowa 3/8"ED / M22x1,5 15L

Złączka grodziowa 3/8"ED / M22x1,5 15L jest prostym elementem przyłączeniowym do hydrauliki siłowej, przeznaczonym do wykonania przejścia przez gródź, panel, płytę montażową albo element konstrukcyjny maszyny. Produkt łączy gwint calowy 3/8" BSP ze stroną metryczną M22x1,5 w serii 15L. Złączka pracuje przy ciśnieniu do 315 bar i temperaturze od -20°C do +120°C. Wykonanie ze stali automatowej z ocynkiem w pasywacji białej pozwala stosować ją w standardowych układach hydraulicznych maszyn rolniczych, budowlanych, przemysłowych i serwisowych.

• Produkt: złączka grodziowa 3/8"ED / M22x1,5 15L
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Gwint 1: 3/8" BSP

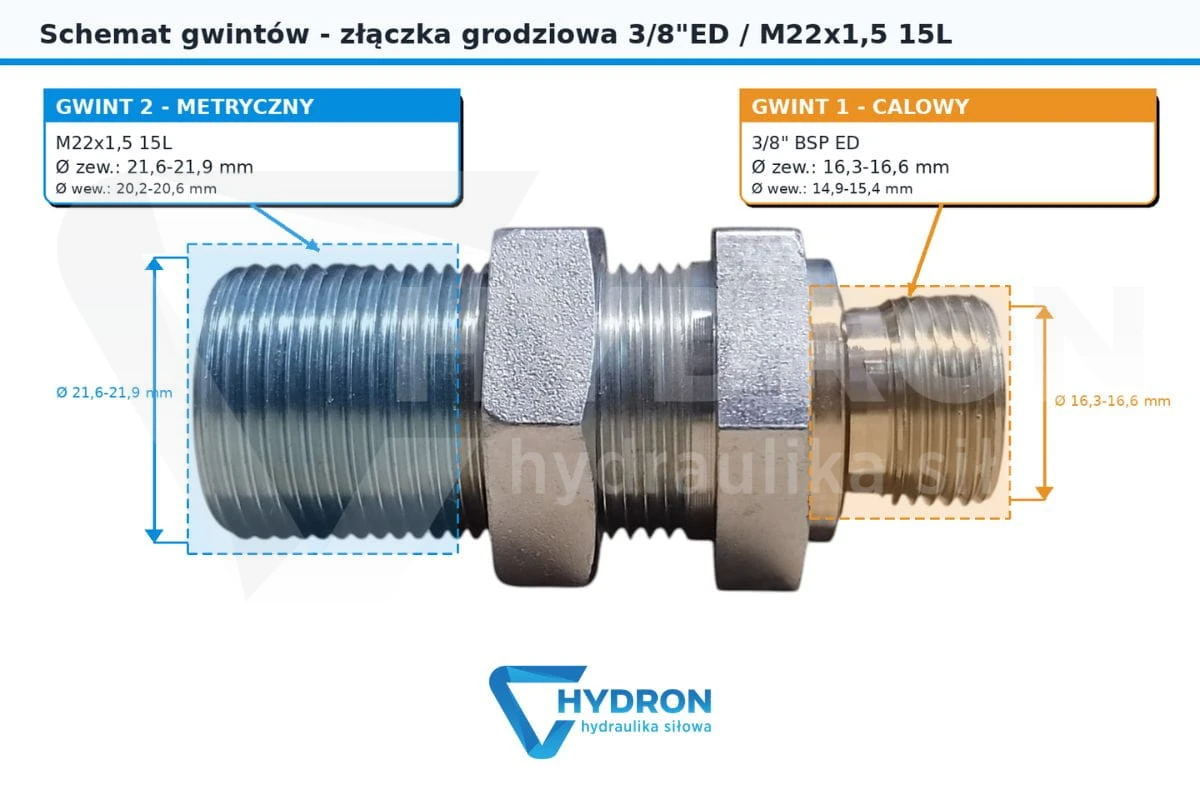

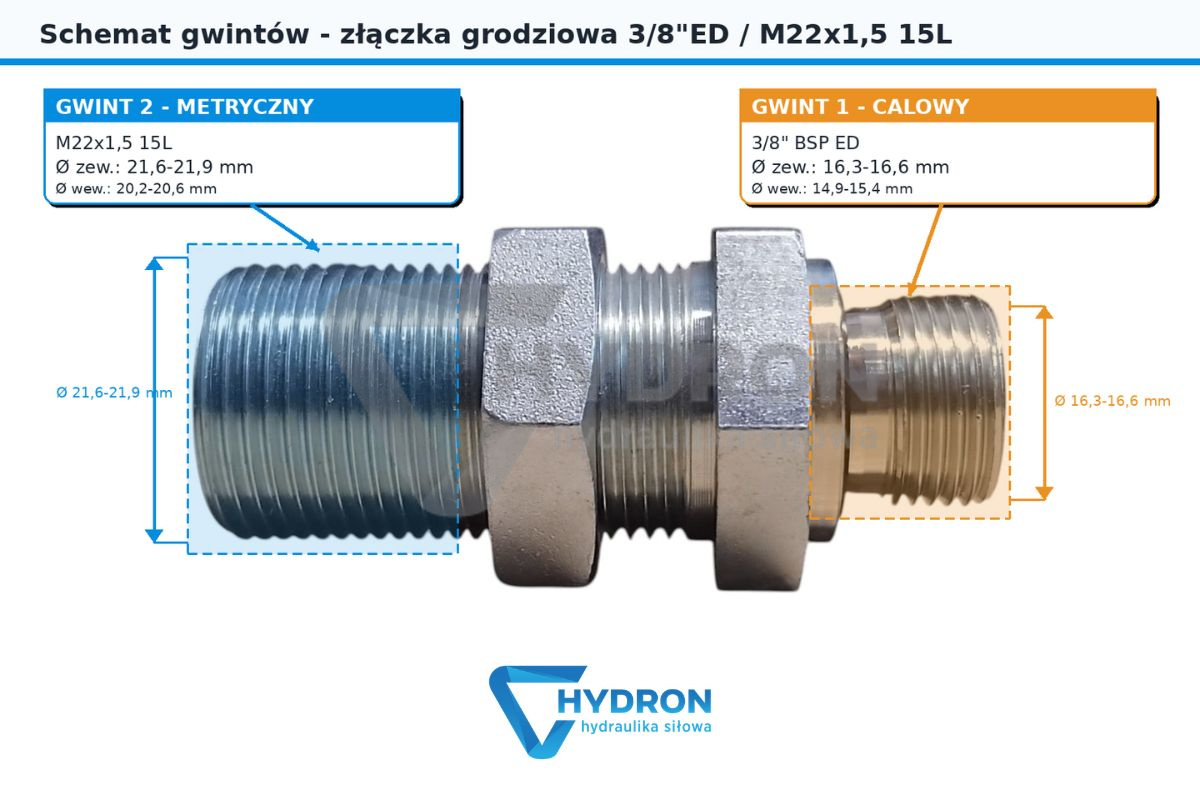

• Wymiar gwintu 1: 16,3-16,6 mm zewnętrznie / 14,9-15,4 mm wewnętrznie
• Gwint 2: M22x1,5
• Wymiar gwintu 2: 21,6-21,9 mm zewnętrznie / 20,2-20,6 mm wewnętrznie
• Seria metryczna: 15L
• Gwint mniejszy: 3/8" BSP
• Gwint większy: M22x1,5
• Ciśnienie pracy: 315 bar
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Kod produktu: ZN-141-1 M22/3/8
• Kod kreskowy EAN: 200000040345

Złączka grodziowa 3/8"ED / M22x1,5 15L do przejścia przez panel maszyny

Złączka grodziowa 3/8"ED / M22x1,5 15L jest stosowana wtedy, gdy przewód hydrauliczny, rurę lub odcinek instalacji trzeba przeprowadzić przez ściankę i jednocześnie ustabilizować miejsce połączenia. Takie rozwiązanie spotyka się w panelach maszyn, grodziach, płytach montażowych, ramach, osłonach oraz punktach przyłączeniowych, gdzie przewód nie powinien swobodnie wisieć na gwincie. Konstrukcja grodziowa pozwala uporządkować instalację i zmniejszyć obciążenie połączenia. Podobne elementy można dobrać w kategorii złączki grodziowe calowo-metryczne BSP/M.

Gwint 3/8" BSP i M22x1,5 w jednej złączce grodziowej

Ten produkt łączy gwint calowy 3/8" BSP ze stroną metryczną M22x1,5 15L. Przy doborze nie należy kierować się samym wyglądem elementu ani przybliżoną średnicą zmierzoną suwmiarką. Gwint 3/8" BSP i M22x1,5 różnią się standardem, średnicą, skokiem oraz sposobem współpracy z elementem po drugiej stronie instalacji. W tej złączce gwint mniejszy to 3/8" BSP, a gwint większy to M22x1,5. Różnica ma znaczenie przy naprawach maszyn, ponieważ pomylenie strony calowej z metryczną może doprowadzić do nieszczelności albo uszkodzenia gwintu.

Kiedy stosować złączkę grodziową 3/8"ED / M22x1,5 15L

Złączkę grodziową tego typu stosuje się przy przejściu instalacji hydraulicznej przez przegrodę, gdy po jednej stronie wymagane jest połączenie 3/8" BSP, a po drugiej metryczne M22x1,5 15L. Może to być modernizacja układu, wymiana uszkodzonego przejścia przez panel, dopasowanie przewodu do istniejącego gwintu albo wykonanie nowego punktu przyłączeniowego. Jeżeli układ nie wymaga strony BSP i ma pracować wyłącznie w metryce, można porównać produkt ze złączką złączka grodziowa M22x1,5 15L. Dzięki temu łatwiej uniknąć stosowania przypadkowych redukcji.

Seria 15L i znaczenie prawidłowego doboru połączenia

Oznaczenie 15L informuje, że strona metryczna należy do lekkiej serii połączeń hydraulicznych. Nie oznacza to jednak, że element można dobierać pobieżnie. Przy ciśnieniu pracy 315 bar znaczenie ma zgodność gwintu, serii, stożka i elementu współpracującego. Jeżeli użytkownik dobierze sam gwint M22x1,5, ale pominie serię 15L, połączenie może nie pracować poprawnie. Przy instalacjach rurowych do strony metrycznej mogą być potrzebne elementy zgodne z tym samym systemem, na przykład nakrętka złączna M22x1,5 na rurkę 15L albo pierścień zacinający na rurkę 15L, jeżeli taki sposób połączenia występuje w danym układzie.

Czego nie mylić ze złączką grodziową BSP/M

Złączka grodziowa 3/8"ED / M22x1,5 15L nie jest zwykłą mufą, redukcją ani uniwersalną przyłączką do każdego gniazda. Jej główne zadanie to stabilne przeprowadzenie połączenia przez ściankę lub panel. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, siłownika, zaworu albo rozdzielacza, trzeba sprawdzić, czy dany korpus wymaga przyłączki z innym typem uszczelnienia. W takich przypadkach lepiej dobrać element z grupy przyłączki proste hydrauliczne, a nie stosować złączki grodziowej jako przypadkowego zamiennika.

Błędy przy doborze gwintu 3/8" BSP i M22x1,5

Najczęstszy błąd polega na pomyleniu 3/8" BSP z innym gwintem calowym albo z gwintem metrycznym o zbliżonej średnicy. Drugi problem dotyczy strony M22x1,5, gdzie użytkownik sprawdza gwint, ale nie potwierdza serii 15L. Trzeci błąd pojawia się przy montażu złączki w grodzi bez kontroli przebiegu przewodu po obu stronach. Jeżeli przewód po dokręceniu jest skręcony, za krótki albo stale napina złączkę, naprężenia będą przenosiły się na gwinty i powierzchnie uszczelniające. Wtedy nawet poprawnie dobrany produkt może po czasie zacząć przeciekać.

Skutki nieprawidłowego montażu złączki grodziowej

Źle dobrana albo źle zamontowana złączka grodziowa może powodować wycieki oleju po stronie BSP lub metrycznej, spadek ciśnienia roboczego, uszkodzenie gwintu, zabrudzenie maszyny i konieczność ponownego demontażu przewodu. Przy instalacjach pracujących pod ciśnieniem nadmierne dokręcanie nie powinno być traktowane jako naprawa błędnego doboru. Może uszkodzić gwint, zdeformować element współpracujący albo pogorszyć szczelność. Przy diagnostyce problemów warto kontrolować ciśnienie układu przy pomocy manometrów hydraulicznych, szczególnie gdy wyciek pojawia się dopiero pod obciążeniem.

Montaż przez gródź, ramę lub płytę konstrukcyjną

Przy montażu złączki grodziowej trzeba przygotować otwór w taki sposób, aby element był osadzony stabilnie i nie pracował razem z przewodem. Ważny jest dostęp do nakrętki mocującej, miejsce na dokręcenie połączenia oraz prawidłowe ustawienie przewodów po obu stronach przegrody. W maszynach roboczych złączka grodziowa często znajduje się w miejscach narażonych na drgania, zabrudzenia i kontakt z elementami konstrukcji. Jeżeli przewód przechodzi blisko ramy albo osłony, warto zastosować osłony spiralne na węże hydrauliczne, które ograniczają ryzyko przetarcia.

Dobór przewodu hydraulicznego do złączki grodziowej 15L

Złączka grodziowa jest jednym z elementów całego układu. Po obu stronach trzeba dobrać przewód, końcówkę, przyłączkę lub rurę zgodną z gwintem i sposobem uszczelnienia. Przy przewodach elastycznych należy sprawdzić średnicę DN, typ końcówki, długość przewodu i ustawienie końcówek kątowych. Jeżeli przewód ma być wykonany pod konkretną maszynę, można zamówić przewody hydrauliczne na wymiar. Dobrze dobrany przewód nie powinien ciągnąć złączki, skręcać się po montażu ani wymuszać zbyt małego promienia gięcia.

Zastosowanie w maszynach rolniczych, budowlanych i przemysłowych

Złączka grodziowa 3/8"ED / M22x1,5 15L może być stosowana w maszynach rolniczych, budowlanych, leśnych, komunalnych, przemysłowych i warsztatowych. Sprawdza się przy przeprowadzaniu przewodów przez panele sterujące, ramy, obudowy, przegrody oraz płyty montażowe. W praktyce jest przydatna przy naprawach instalacji, gdy stary element jest skorodowany, uszkodzony mechanicznie albo nie trzyma szczelności. Przy projektowaniu nowego układu pozwala uporządkować trasę przewodu i oddzielić jedną stronę maszyny od drugiej w bardziej przewidywalny sposób.

Mocowanie przewodów przy przejściu grodziowym

Przejście grodziowe nie powinno przenosić ciężaru przewodu ani kompensować błędnej długości węża. Jeżeli przewód porusza się podczas pracy maszyny, drgania mogą stopniowo obciążać złączkę i powodować luzowanie połączenia. Przy dłuższych odcinkach instalacji warto stosować uchwyty i obejmy do rur oraz przewodów, które stabilizują linię i zmniejszają naprężenia. W instalacjach rurowych znaczenie ma również prawidłowe prowadzenie rury po konstrukcji, bez wymuszania położenia na gwintach.

Elementy powiązane ze złączką grodziową M22x1,5 15L

Przy naprawie lub budowie przejścia grodziowego często potrzebne są także inne elementy z tej samej grupy wymiarowej. Do układów opartych na metryce można dobrać złączkę grodziową M22x1,5 15L, a przy innych średnicach tej samej rodziny produktów warto porównać złączkę grodziową M12x1,5 06L, złączkę grodziową M14x1,5 08L lub złączkę grodziową M16x1,5 10L. Dobór sąsiednich wariantów ma sens zwłaszcza w serwisie, gdzie zdemontowany element bywa opisany nieczytelnie i trzeba potwierdzić gwint na podstawie wymiarów.

Wsparcie techniczne Hydron przy doborze złączek grodziowych

Hydron dostarcza złączki grodziowe, przewody, końcówki, przyłączki, rury, osłony i elementy mocujące dla serwisów, firm utrzymania ruchu, warsztatów oraz użytkowników maszyn roboczych. Przy doborze złączki grodziowej 3/8"ED / M22x1,5 15L warto podać gwint calowy, gwint metryczny, średnicę przewodu lub rury, miejsce montażu, ciśnienie pracy oraz sposób przejścia przez gródź. Takie informacje pozwalają szybciej ocenić, czy właściwy będzie ten wariant, złączka grodziowa metryczna, wersja BSP, ORFS czy inny element do połączeń panelowych.

Faq

Czy złączka grodziowa 3/8"ED / M22x1,5 15L służy do przejścia przez ściankę?

Tak. Produkt jest przeznaczony jako złączka grodziowa, czyli element do przeprowadzenia połączenia przez gródź, panel, płytę albo element konstrukcyjny maszyny.

Jakie gwinty ma złączka grodziowa 3/8"ED / M22x1,5 15L?

Złączka ma gwint 3/8" BSP oraz gwint M22x1,5 w serii 15L.

Który gwint jest większy w tej złączce?

Gwint większy to M22x1,5, a gwint mniejszy to 3/8" BSP. Warto sprawdzić oba wymiary, ponieważ połączenie łączy standard calowy z metrycznym.

Jakie ciśnienie pracy ma ta złączka grodziowa?

Ciśnienie pracy wynosi 315 bar. Pozostałe elementy instalacji również muszą być dobrane do wymaganego ciśnienia roboczego.

Czy złączkę 3/8"ED / M22x1,5 15L można stosować jako zwykłą redukcję?

Nie należy traktować jej jako przypadkowej redukcji. Jest to złączka grodziowa, czyli element przeznaczony do montażu przez przegrodę. Jeżeli potrzebna jest zwykła redukcja lub przyłączka korpusowa, trzeba dobrać inny typ elementu.

Co sprawdzić przed zakupem tej złączki?

Przed zakupem należy sprawdzić gwint 3/8" BSP, gwint M22x1,5, serię 15L, ciśnienie pracy, sposób uszczelnienia i miejsce montażu w grodzi lub panelu maszyny.
