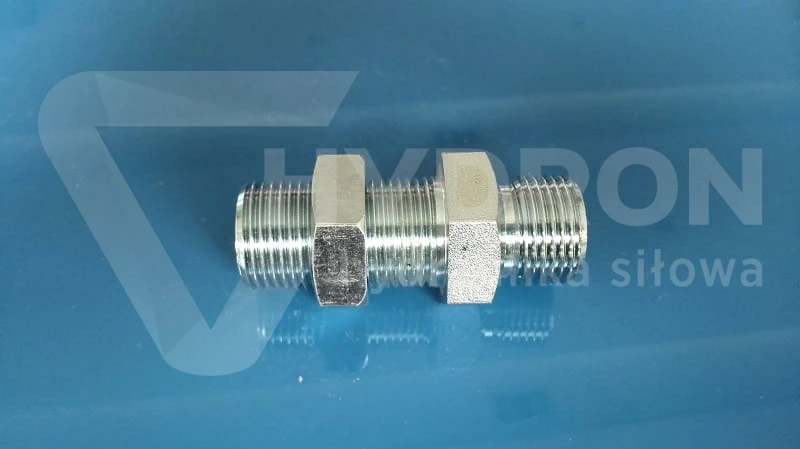

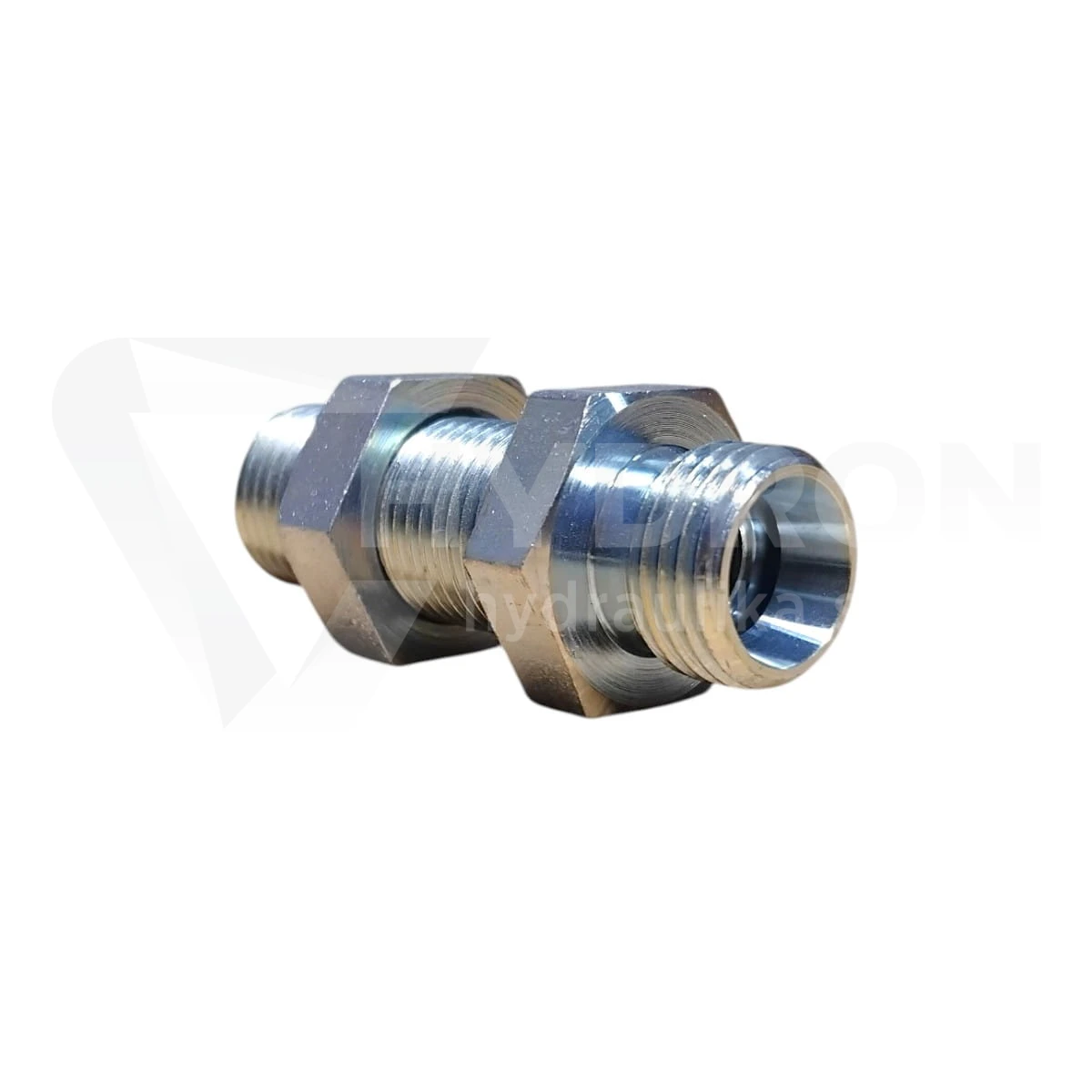

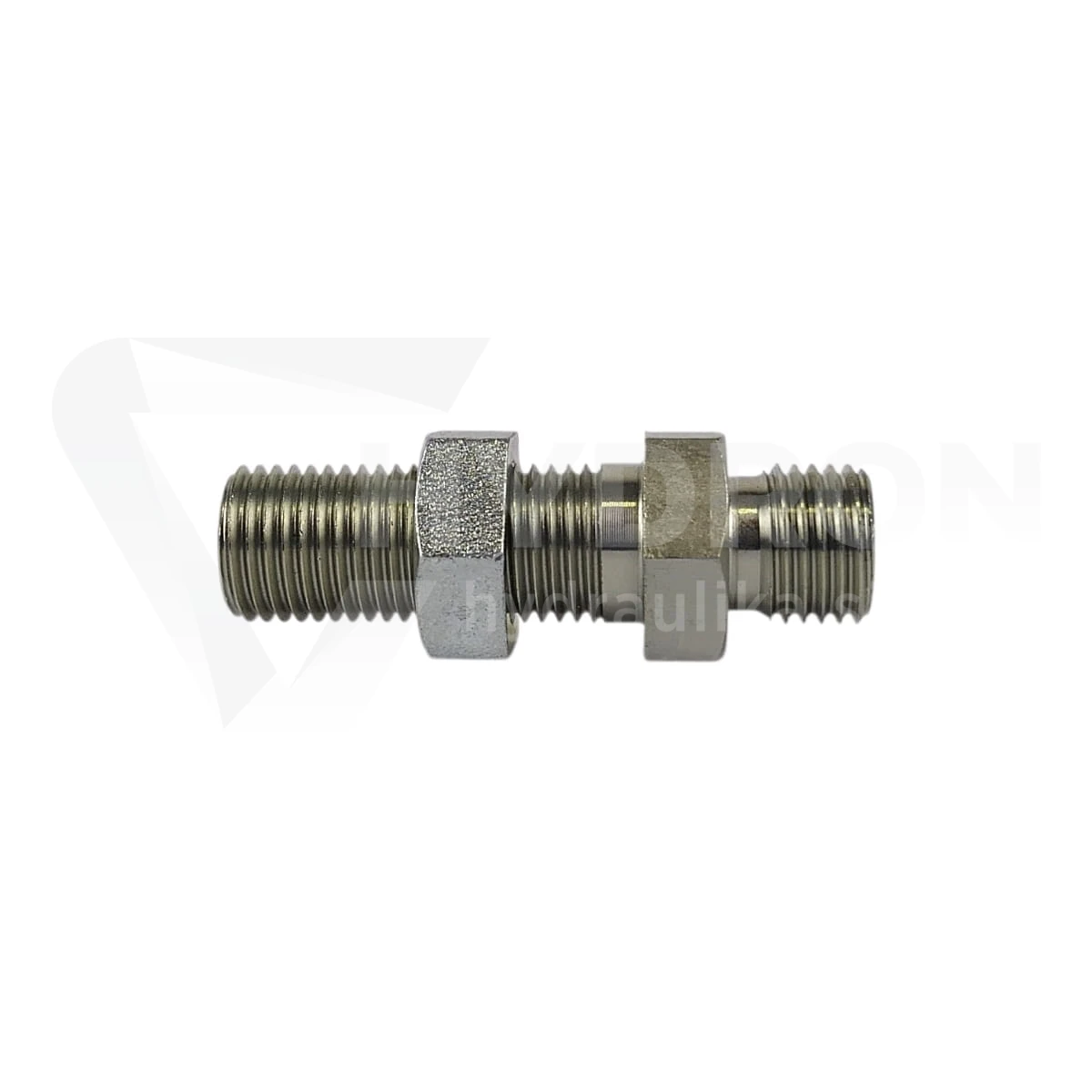

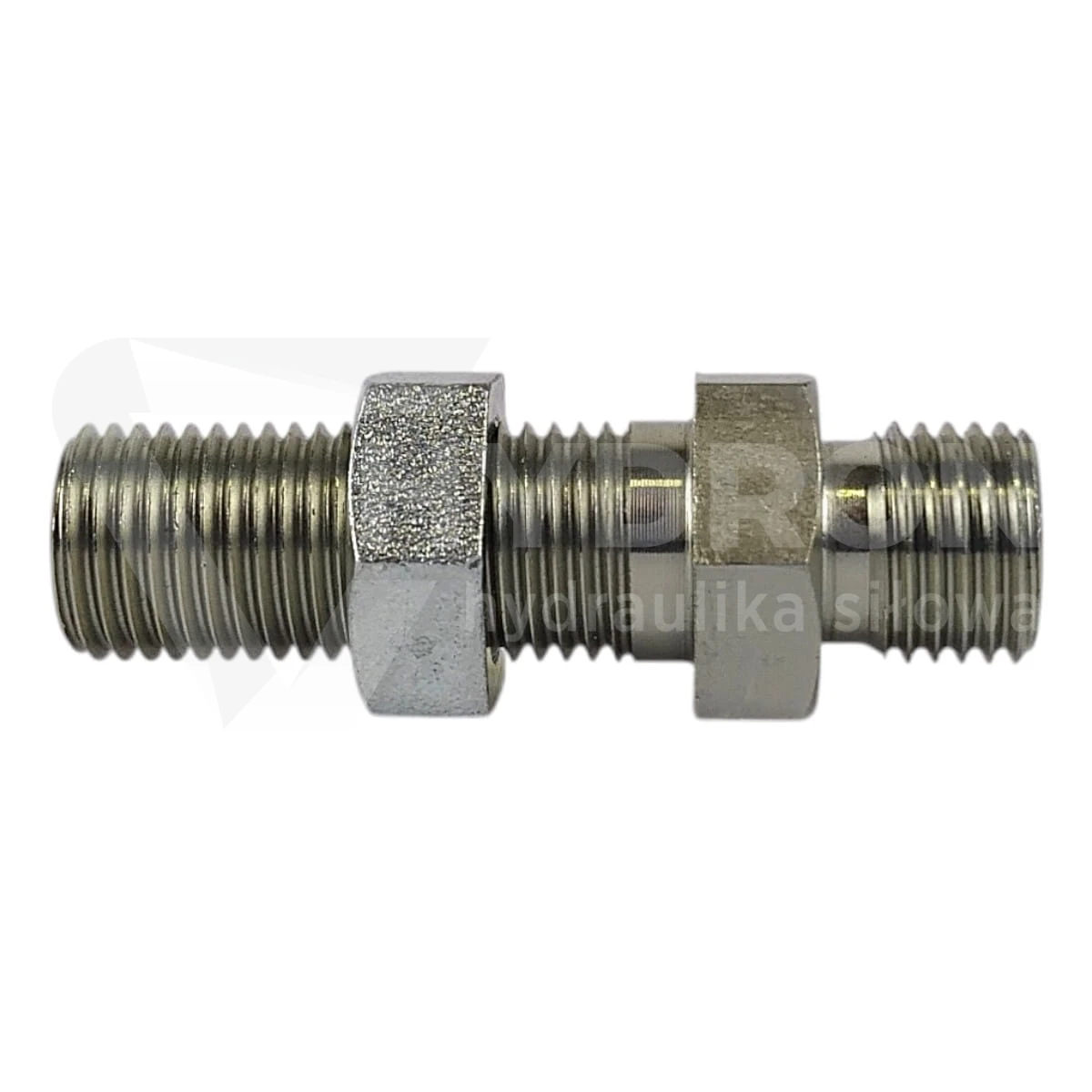

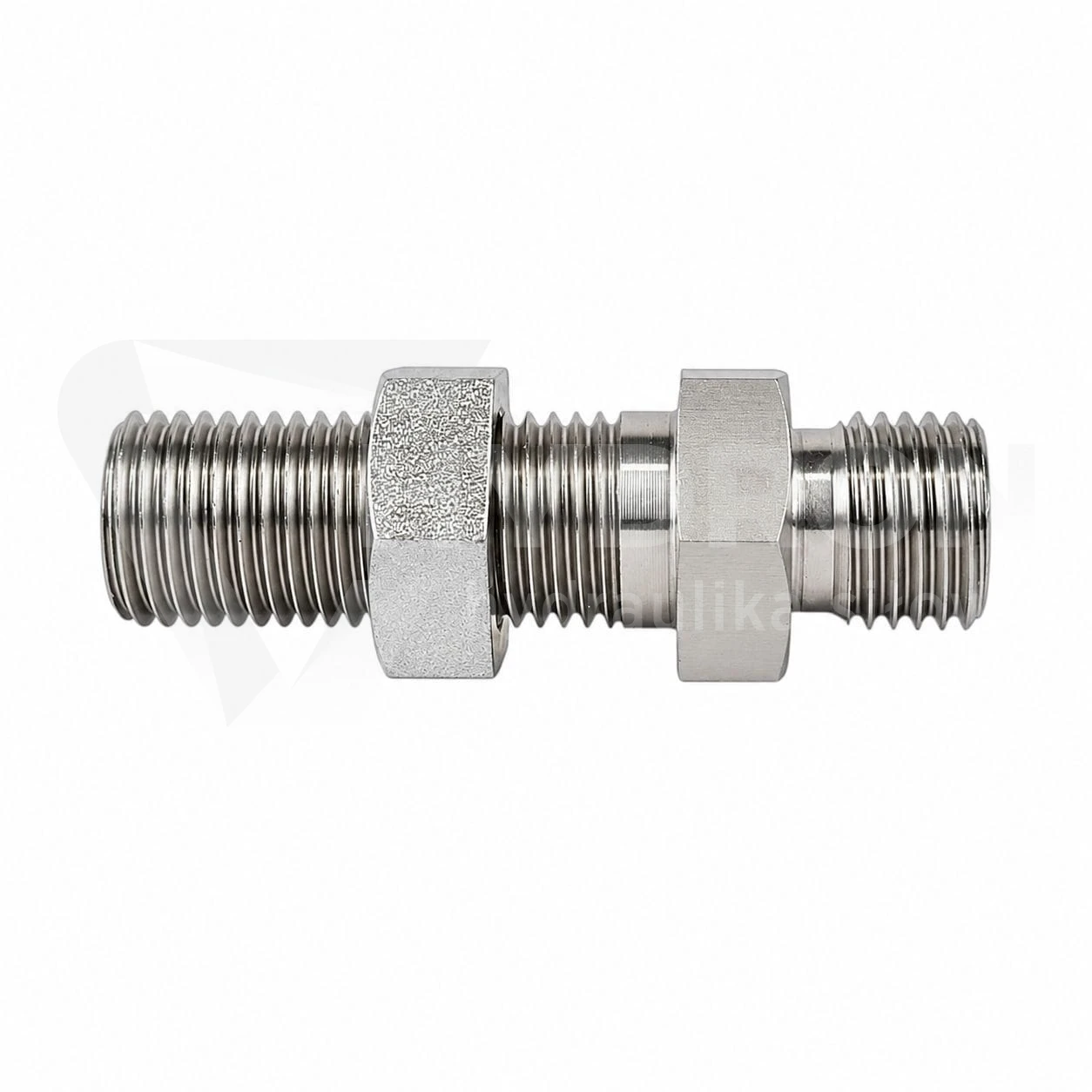

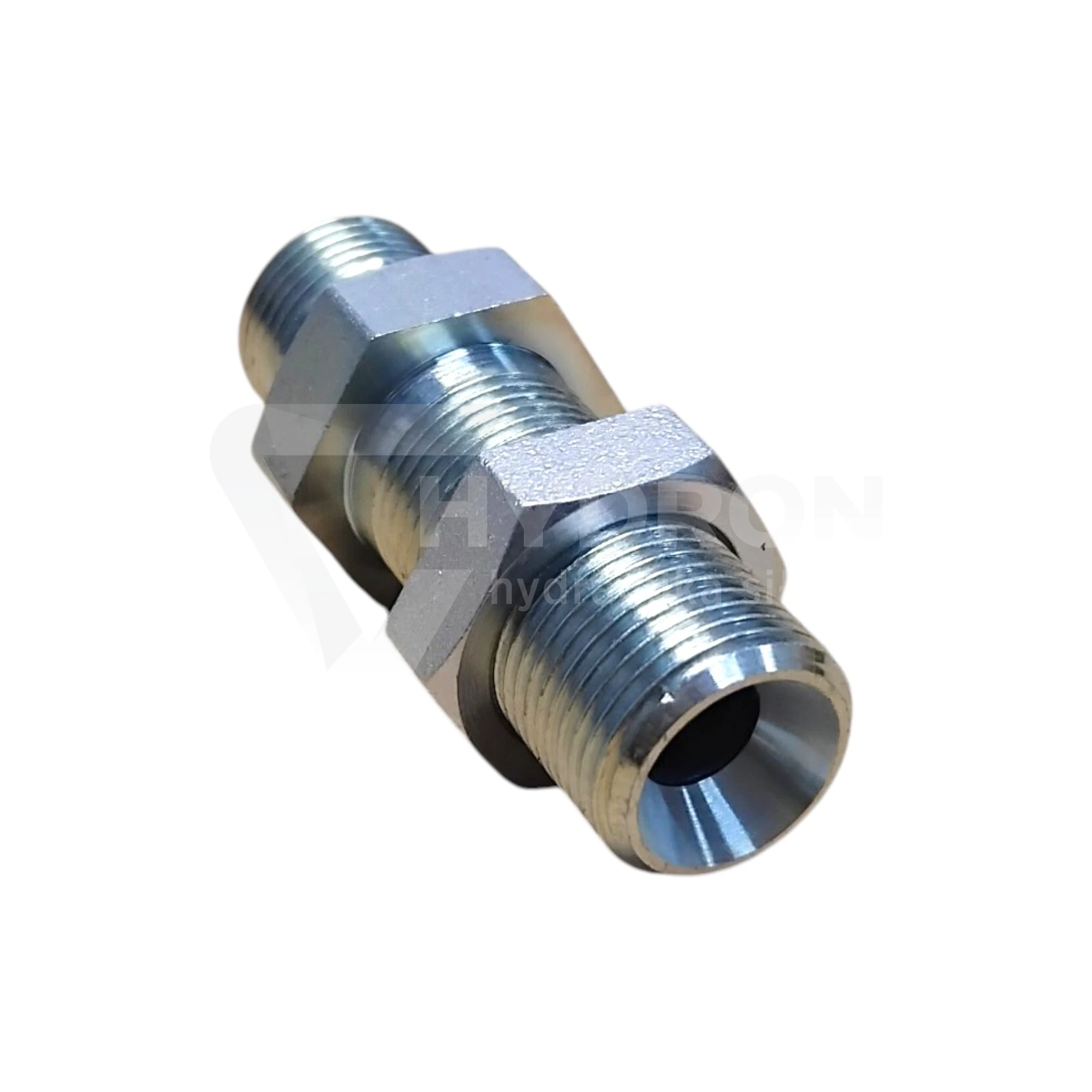

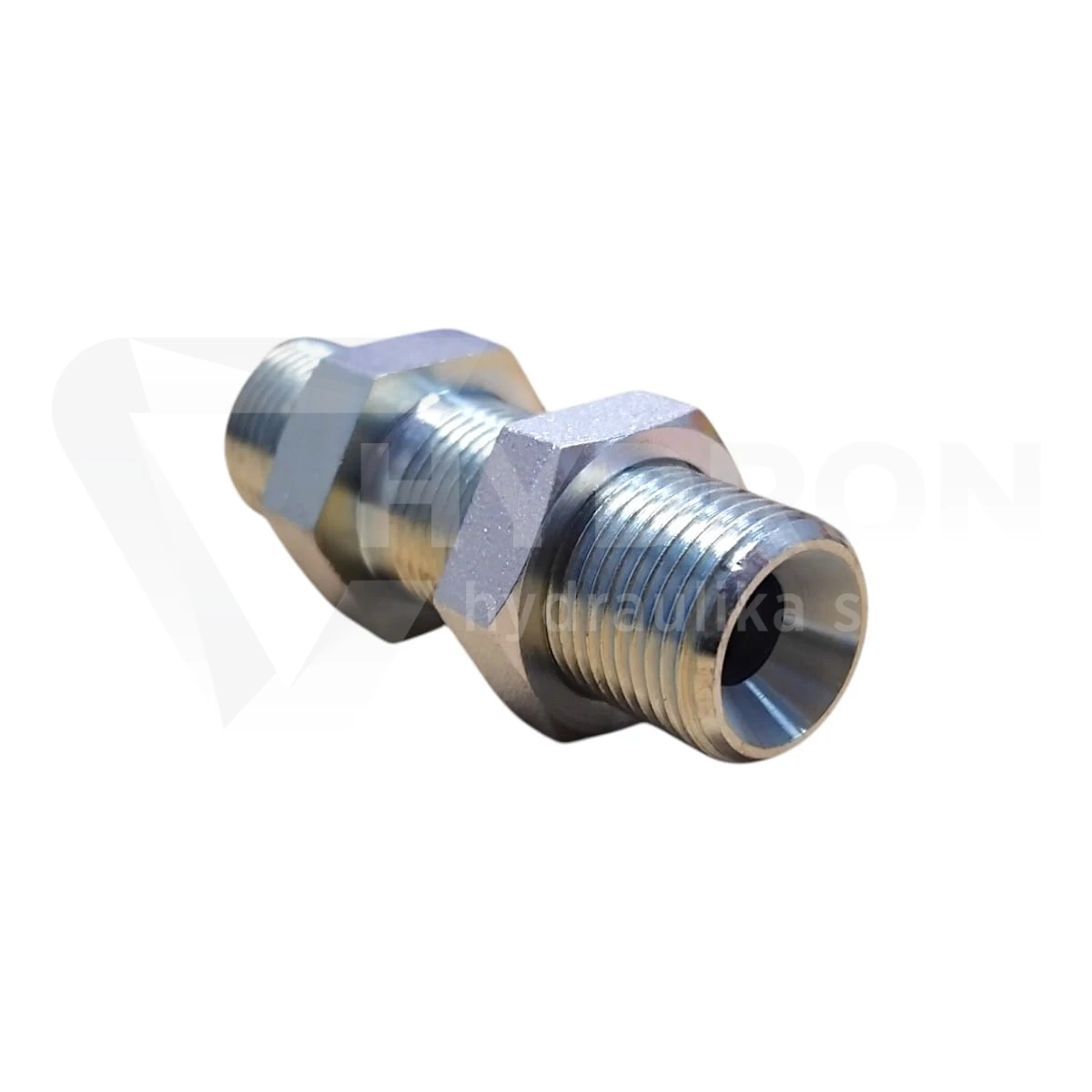

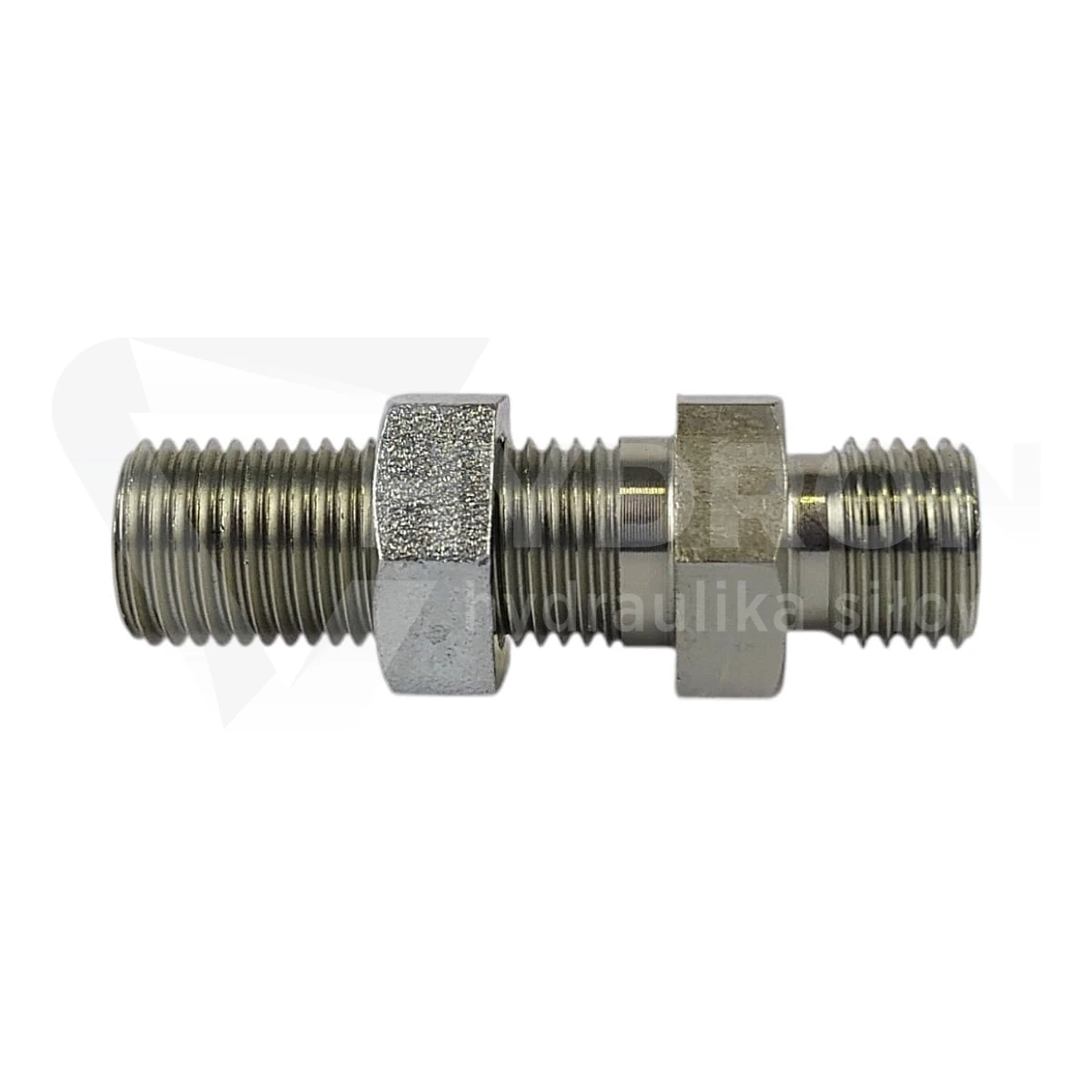

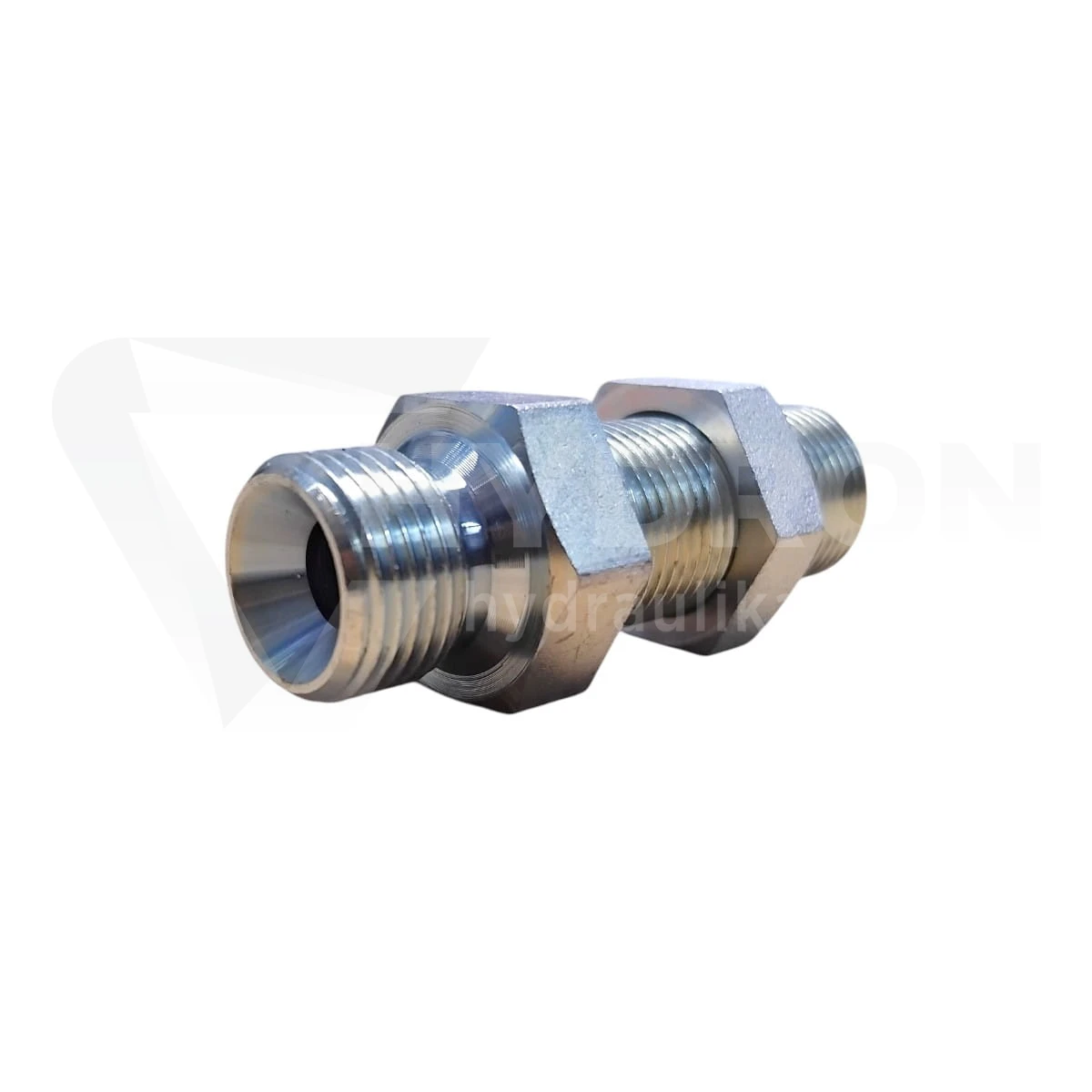

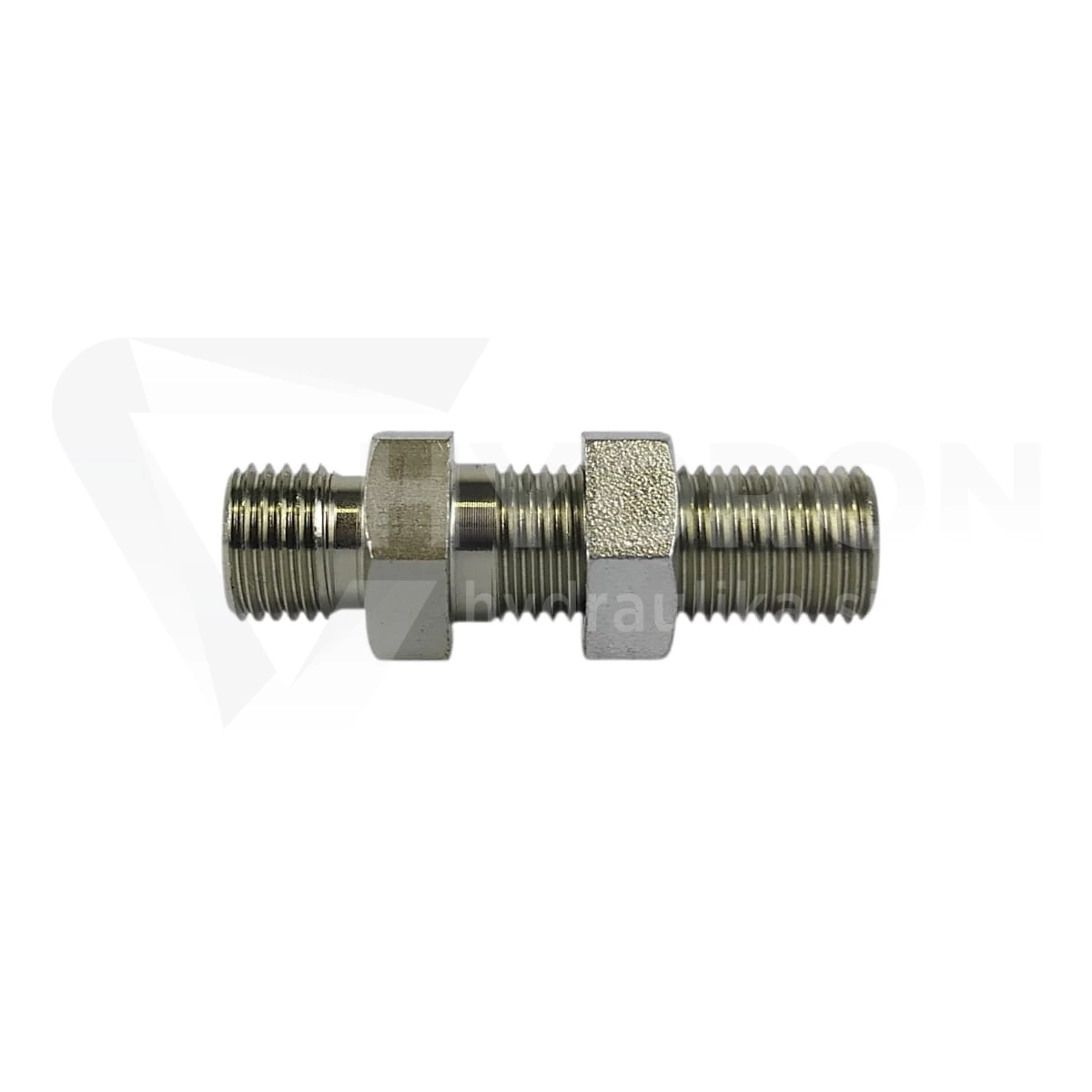

Złączka grodziowa M24x1,5 16S

Przejdź do sekcji Opinie

25,01 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M24x1,5
Rozmiar gwintu 1 w milimetrach 23,6-23,9zew./22,2-22,6wew.
Rozmiar gwintu 2 M24X1,5
Rozmiar gwintu 2 w milimetrach 23,6-23,9zew./22,2-22,6wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 400 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN102-16S
Oznaczenie wg VITILLO APPME16S.1
Oznaczenie wg CAST 103619.1
Oznaczenie wg PARKER ERMETO XSV 16-S | SV16SOMD
Oznaczenie alternatywne 6D-24

Opis

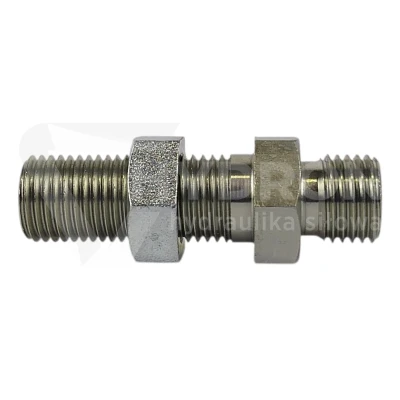

Złączka grodziowa M24x1,5 16S

Złączka grodziowa M24x1,5 16S to metryczne złącze proste przeznaczone do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, ramę lub płytę montażową. Po obu stronach zastosowano gwint M24x1,5 w serii 16S, dlatego produkt nie jest redukcją, lecz prostym przejściem grodziowym w jednym standardzie. Korpus złączki umożliwia osadzenie punktu przyłączeniowego w konstrukcji maszyny, ogranicza pracę przewodu na krawędzi otworu i poprawia dostęp serwisowy po obu stronach przegrody.

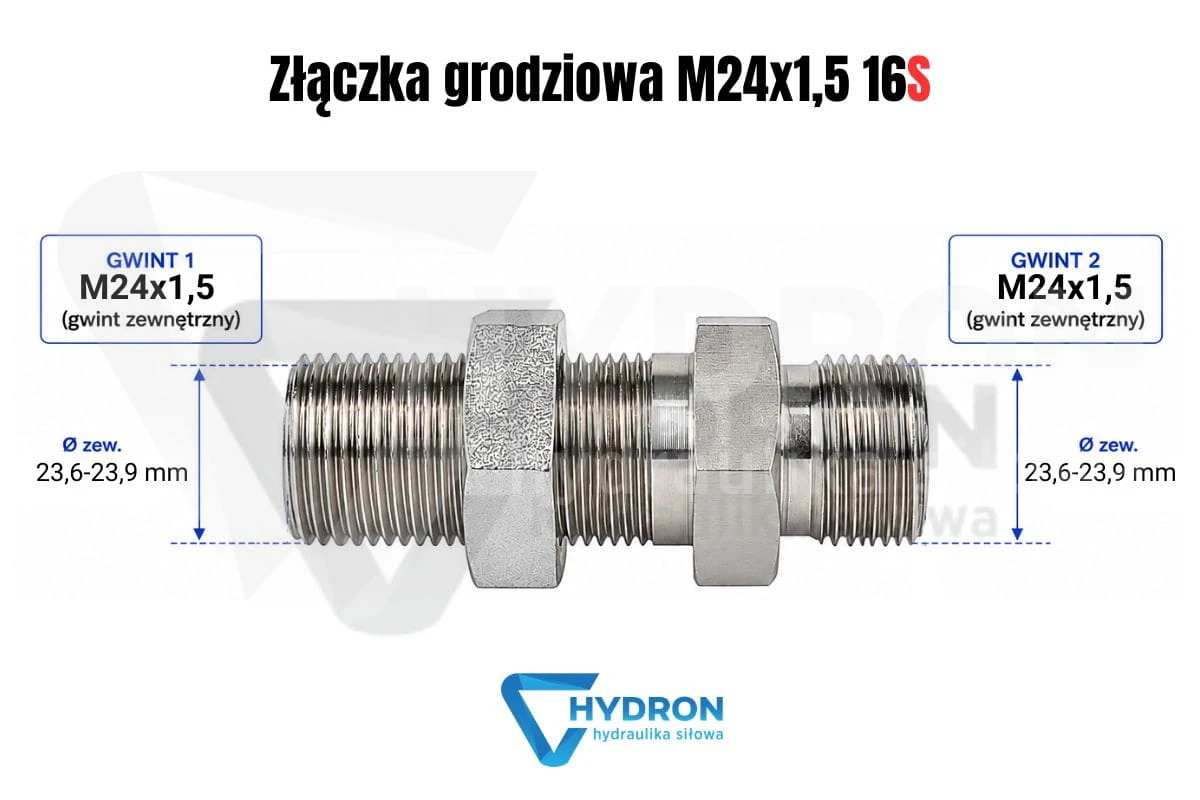

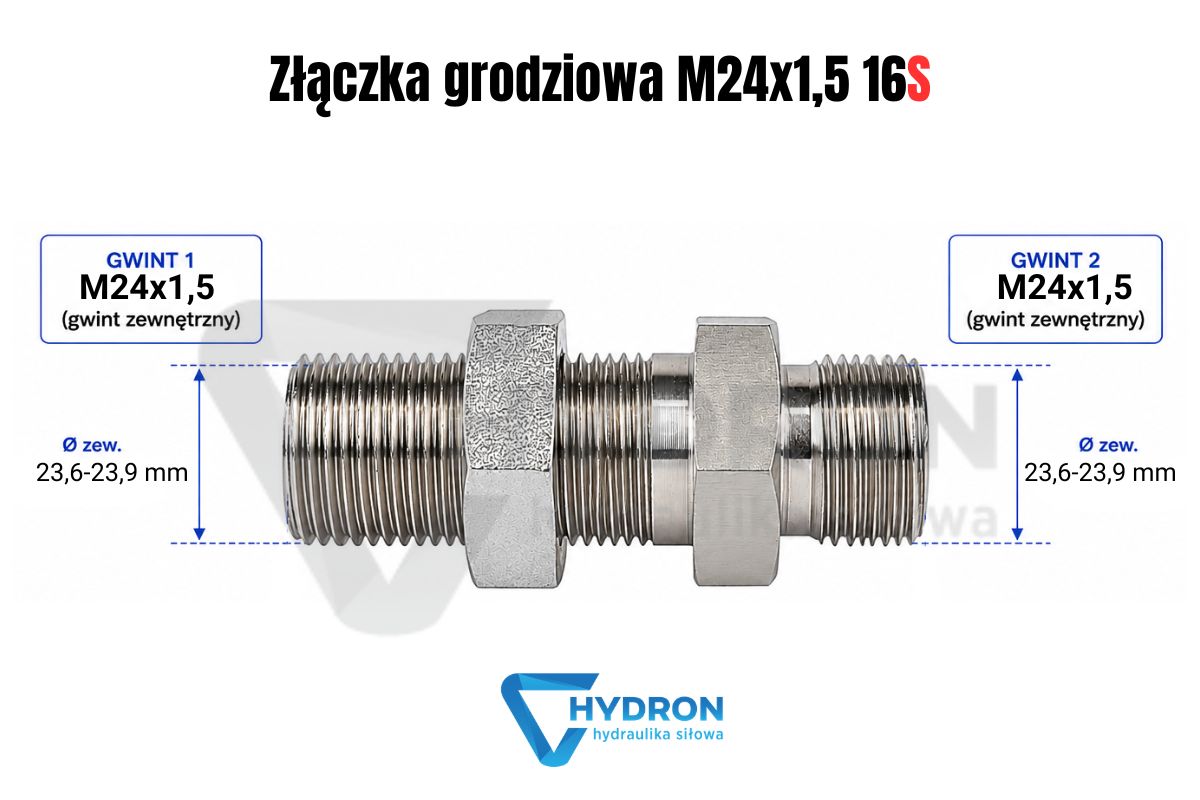

Złączka grodziowa M24-1-5 16S schemat gwintow

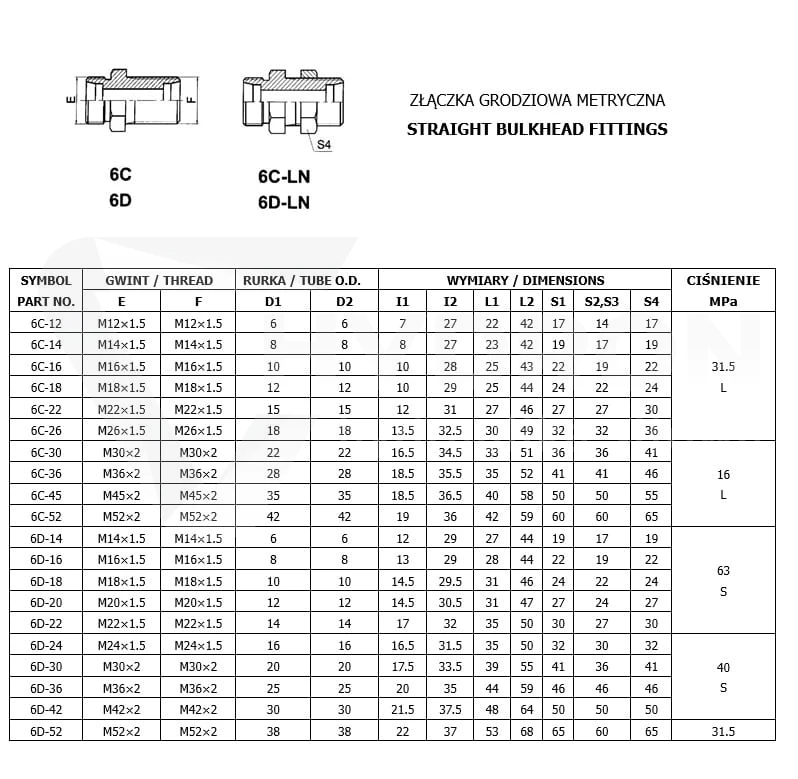

Parametry techniczne

Produkt: złączka grodziowa M24x1,5 16S
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa, przejście przez panel
Standard połączenia: metryczne DIN 2353 / PN-EN ISO 8434-1
Seria: 16S
Rozmiar gwintu 1: M24x1,5
Wymiar gwintu 1: 23,6-23,9 mm zewnętrznie / 22,2-22,6 mm wewnętrznie
Rozmiar gwintu 2: M24x1,5
Wymiar gwintu 2: 23,6-23,9 mm zewnętrznie / 22,2-22,6 mm wewnętrznie
Gwint większy: brak różnicy, obie strony M24x1,5
Gwint mniejszy: brak różnicy, obie strony M24x1,5
Długość całkowita: 65 mm
Ciśnienie pracy: 400 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Rastelli-Raccordi: TN102-16S
Oznaczenie wg Vitillo: APPME16S.1
Oznaczenie wg CAST: 103619.1
Oznaczenie wg Parker Ermeto: XSV 16-S / SV16SOMD
Oznaczenie alternatywne: 6D-24
Kod produktu: ZN-141-1 M24/M24
Kod kreskowy EAN: 2000010012565

Złączka grodziowa M24x1,5 16S do przejścia przez panel

Złączka grodziowa M24x1,5 16S jest stosowana wtedy, gdy przewód, rurka lub fragment instalacji hydraulicznej musi zostać przeprowadzony przez przegrodę i zamocowany w stałym punkcie. Takie rozwiązanie porządkuje układ po obu stronach panelu, ułatwia kontrolę połączenia i zmniejsza ryzyko pracy przewodu bezpośrednio na krawędzi konstrukcji. Inne warianty tej grupy można porównać w kategorii złączki grodziowe metryczne.

Gwint M24x1,5 po obu stronach i seria 16S

Produkt ma gwint M24x1,5 z jednej i drugiej strony. Nie zmienia średnicy połączenia i nie przechodzi na inny standard. Przy doborze trzeba sprawdzić nie tylko sam gwint, ale również serię 16S. W hydraulice metrycznej podobny gwint nie oznacza automatycznie zgodności całego połączenia. Znaczenie ma geometria serii, nakrętka, pierścień, końcówka oraz sposób skręcenia elementów po obu stronach grodzi.

Seria 16S, ważna przy doborze elementów współpracujących

Oznaczenie 16S wskazuje metryczny system połączenia w serii ciężkiej. Ma to znaczenie przy wymianie części, ponieważ element podobny wizualnie może należeć do innej serii i nie będzie prawidłowo współpracował z instalacją. Pomylenie serii L i S może powodować problem z dokręceniem, nieszczelność albo uszkodzenie powierzchni styku. Przy identyfikacji części warto porównać pełne oznaczenie, a nie tylko średnicę gwintu.

Kiedy wybrać grodziówkę M24x1,5 16S zamiast zwykłego adaptera

Zwykły adapter połączy dwa elementy, ale nie ustabilizuje przejścia przez konstrukcję. Złączka grodziowa M24x1,5 16S jest właściwa wtedy, gdy punkt przyłączeniowy ma zostać osadzony w panelu, ramie, wsporniku lub zabudowie hydraulicznej. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ grodziówka pełni inną funkcję montażową.

Ciśnienie pracy 400 bar i kontrola całego odcinka

Ciśnienie pracy tej złączki wynosi 400 bar. Sam parametr złączki nie wystarcza jednak do oceny całej instalacji. Ograniczeniem może być przewód, końcówka, nakrętka, pierścień, adapter, zawór, rurka albo element zamontowany po drugiej stronie grodzi. Do kontroli rzeczywistych parametrów roboczych układu przydatne są manometry hydrauliczne.

Montaż złączki grodziowej M24x1,5 16S

Złączka powinna być osadzona prosto w otworze montażowym. Przewód lub rurka po obu stronach panelu nie powinny ciągnąć korpusu pod kątem ani wymuszać jego położenia. Przy serii 16S i ciśnieniu pracy 400 bar szczególnie ważne jest poprawne skręcenie elementów współpracujących oraz brak naprężenia na połączeniu. Przy wykonywaniu nowego odcinka instalacji warto zamówić przewody hydrauliczne na wymiar, dobrane do rzeczywistej długości, promienia gięcia i ustawienia końcówek.

Typowe błędy przy doborze M24x1,5 16S

Najczęstszy błąd to dobór części wyłącznie po gwincie M24x1,5, bez potwierdzenia serii 16S. Drugi problem to stosowanie złączki grodziowej jak zwykłej przejściówki, bez osadzenia jej w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma podparcia i cała jego praca przenosi się na punkt grodziowy. Jeżeli przewód biegnie przy ramie, osłonie albo ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje samo przejście przez panel, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód lub rurkę. W instalacjach pracujących w drganiach trzeba przewidzieć dodatkowe punkty podparcia po obu stronach przegrody. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie ogranicza ruch instalacji, odciąża gwint i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Porównanie z innymi złączkami grodziowymi serii S

Przy identyfikacji zdemontowanej części trzeba porównać gwint, serię i przeznaczenie. Mniejszym wariantem serii ciężkiej jest złączka grodziowa M22x1,5 14S, a większym wariantem będzie złączka grodziowa M30x2 20S. Jeżeli instalacja pracuje w serii lekkiej, do porównania przyda się złączka grodziowa M22x1,5 15L, która nie jest zamiennikiem 16S, ale pomaga odróżnić serię L od serii S.

FAQ

Czy złączka grodziowa M24x1,5 16S służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do stabilnego przejścia przez panel, gródź, wspornik, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa M24x1,5 16S?

Produkt ma gwint M24x1,5 po obu stronach.

Czy złączka M24x1,5 16S jest redukcją?

Nie. Obie strony mają ten sam gwint M24x1,5 w serii 16S, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M24x1,5 16S?

Ciśnienie pracy wynosi 400 bar. Całą instalację należy jednak oceniać według parametrów najsłabszego elementu układu.

Co oznacza 16S?

Oznaczenie 16S wskazuje metryczny system połączenia w serii ciężkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Czy M24x1,5 16S można dobierać tylko po gwincie?

Nie. Przy doborze trzeba sprawdzić gwint M24x1,5 oraz serię 16S. Sam gwint nie potwierdza jeszcze zgodności całego połączenia hydraulicznego.

Co sprawdzić przed zakupem złączki grodziowej M24x1,5 16S?

Przed zakupem należy sprawdzić gwint M24x1,5, serię 16S, ciśnienie pracy 400 bar, długość 65 mm, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
