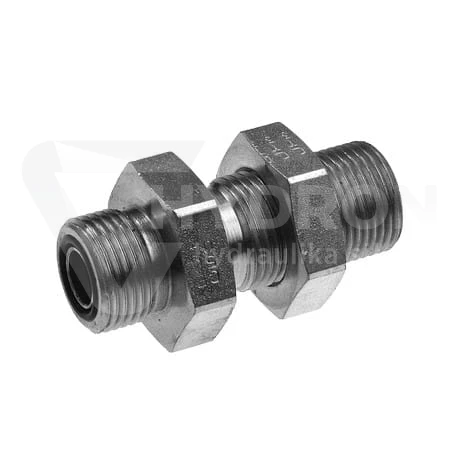

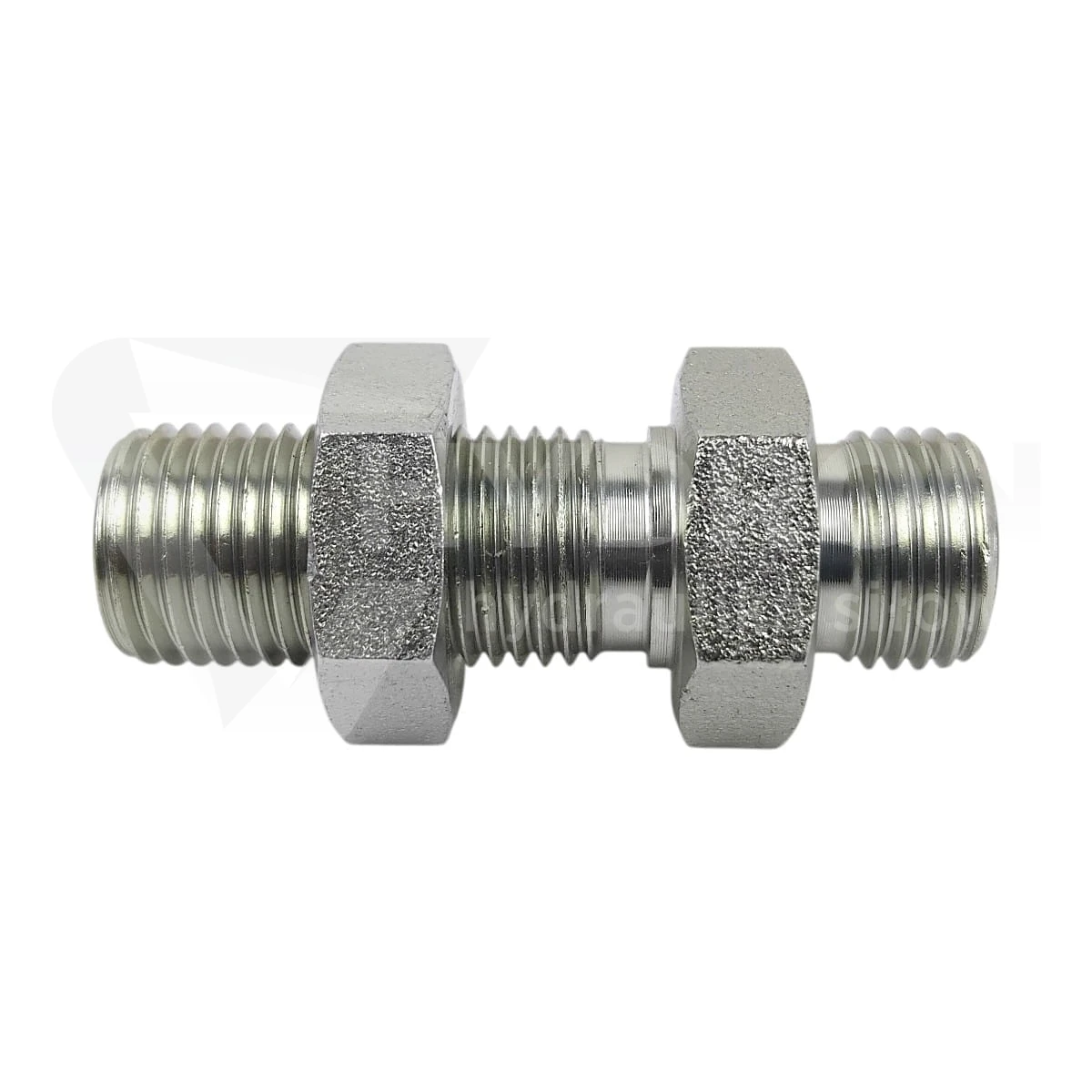

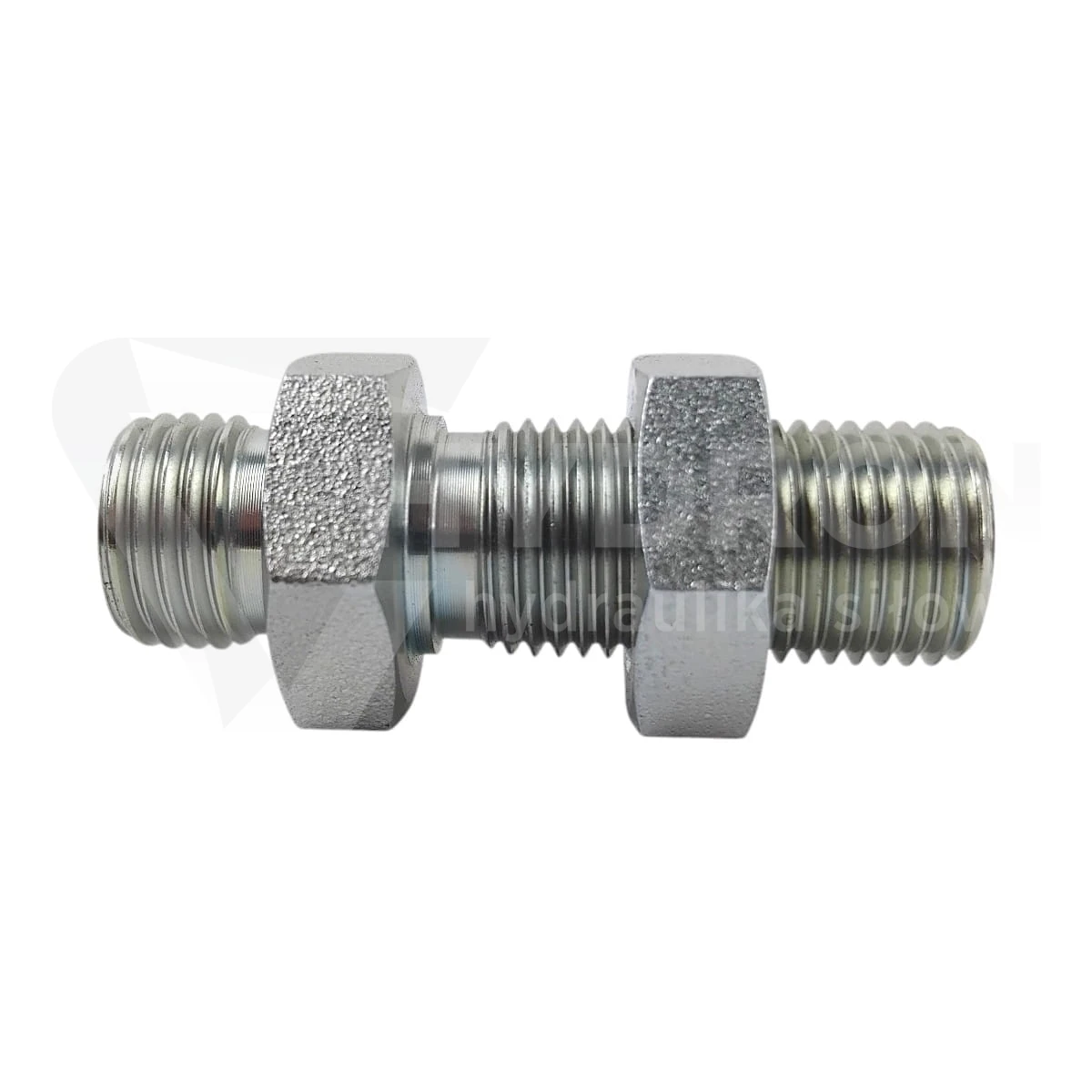

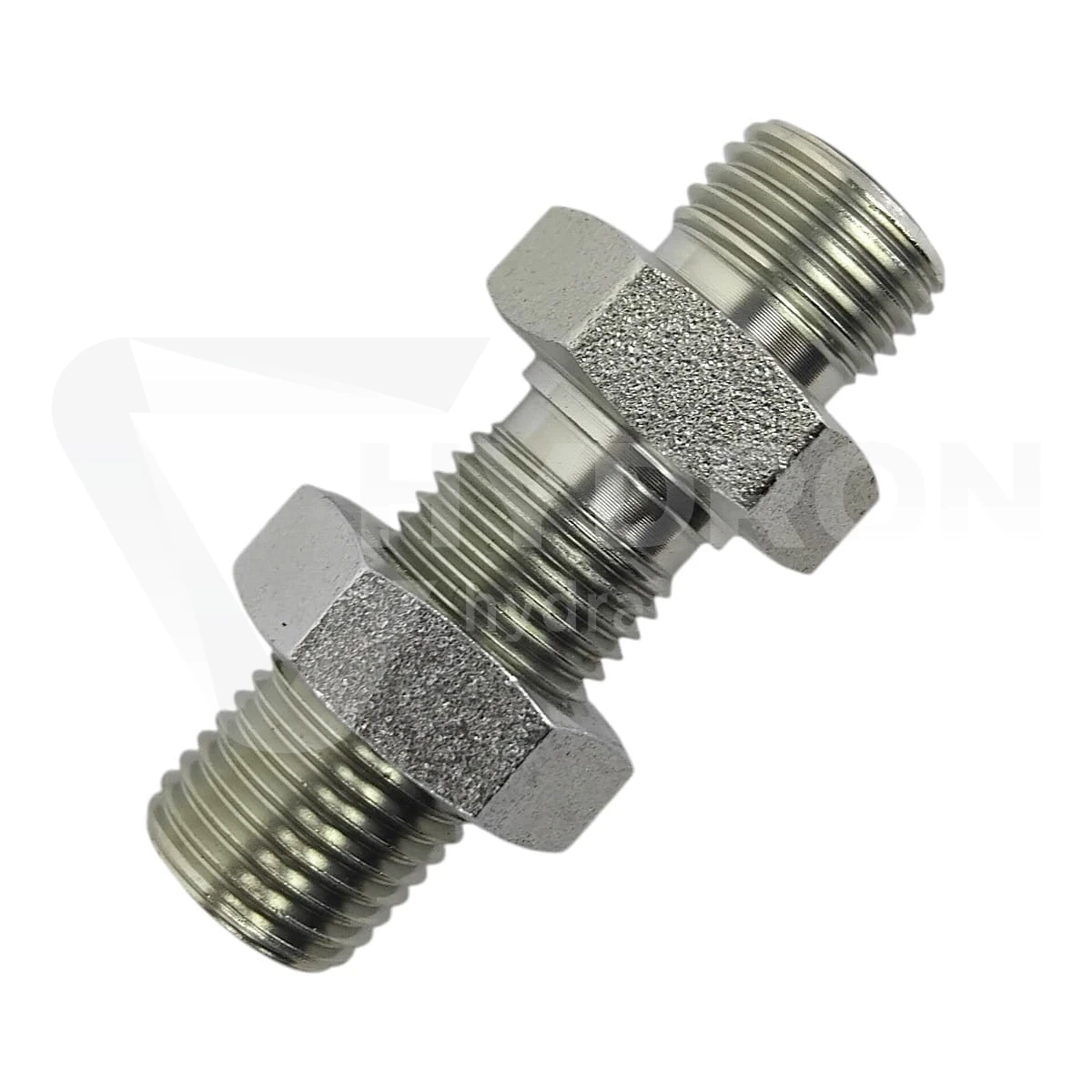

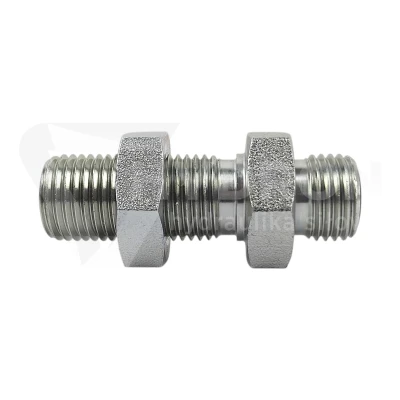

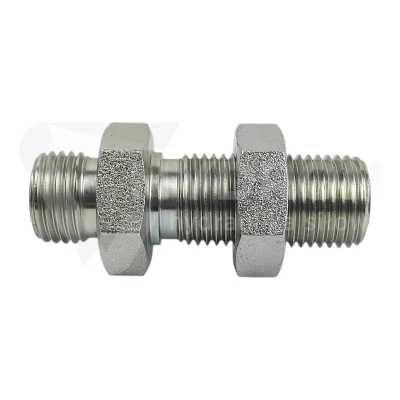

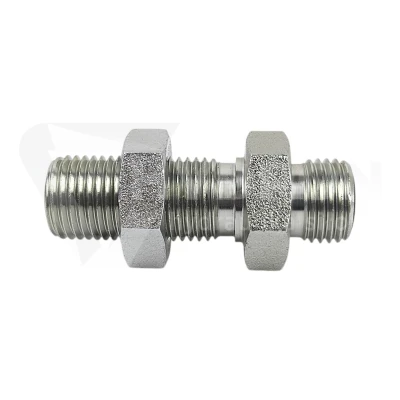

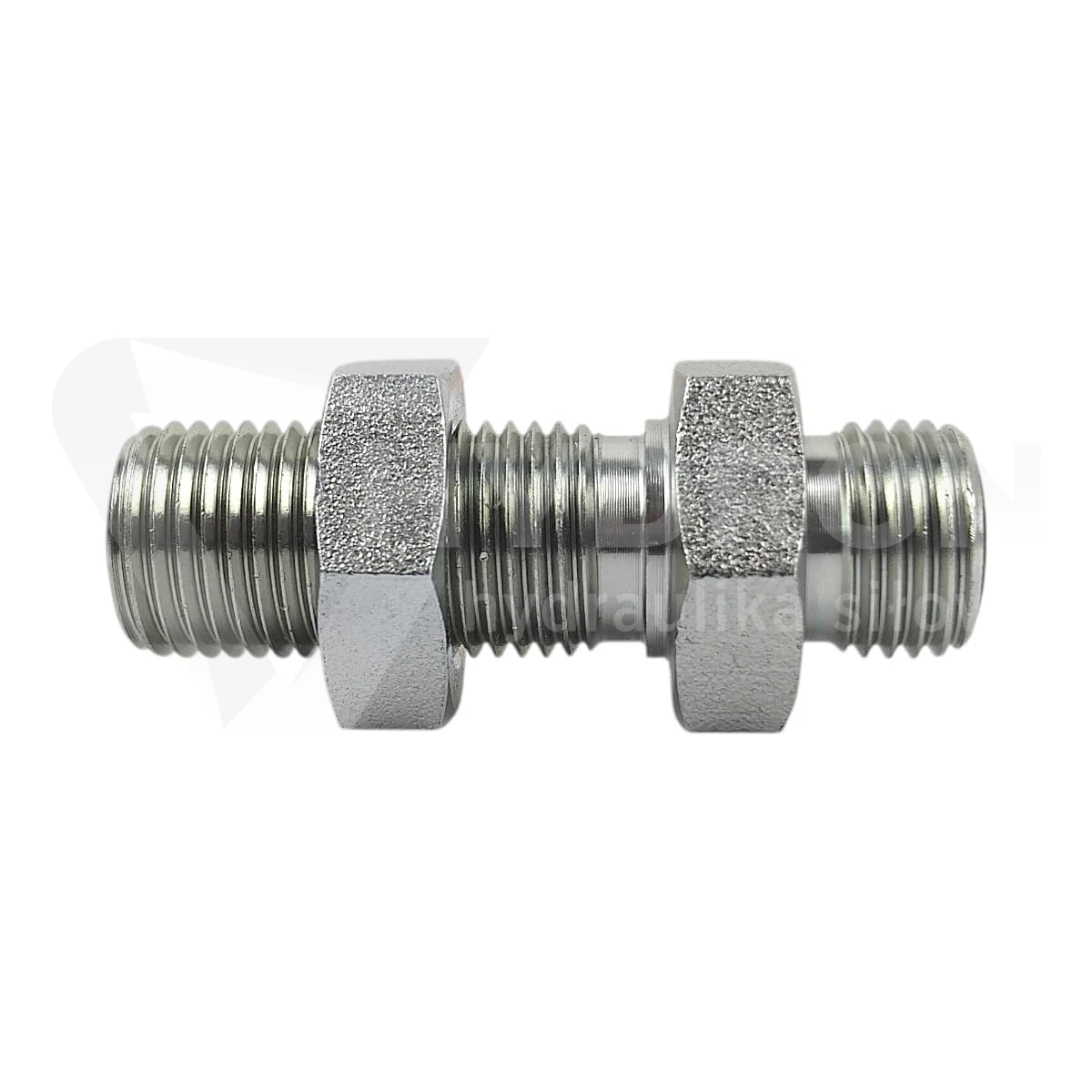

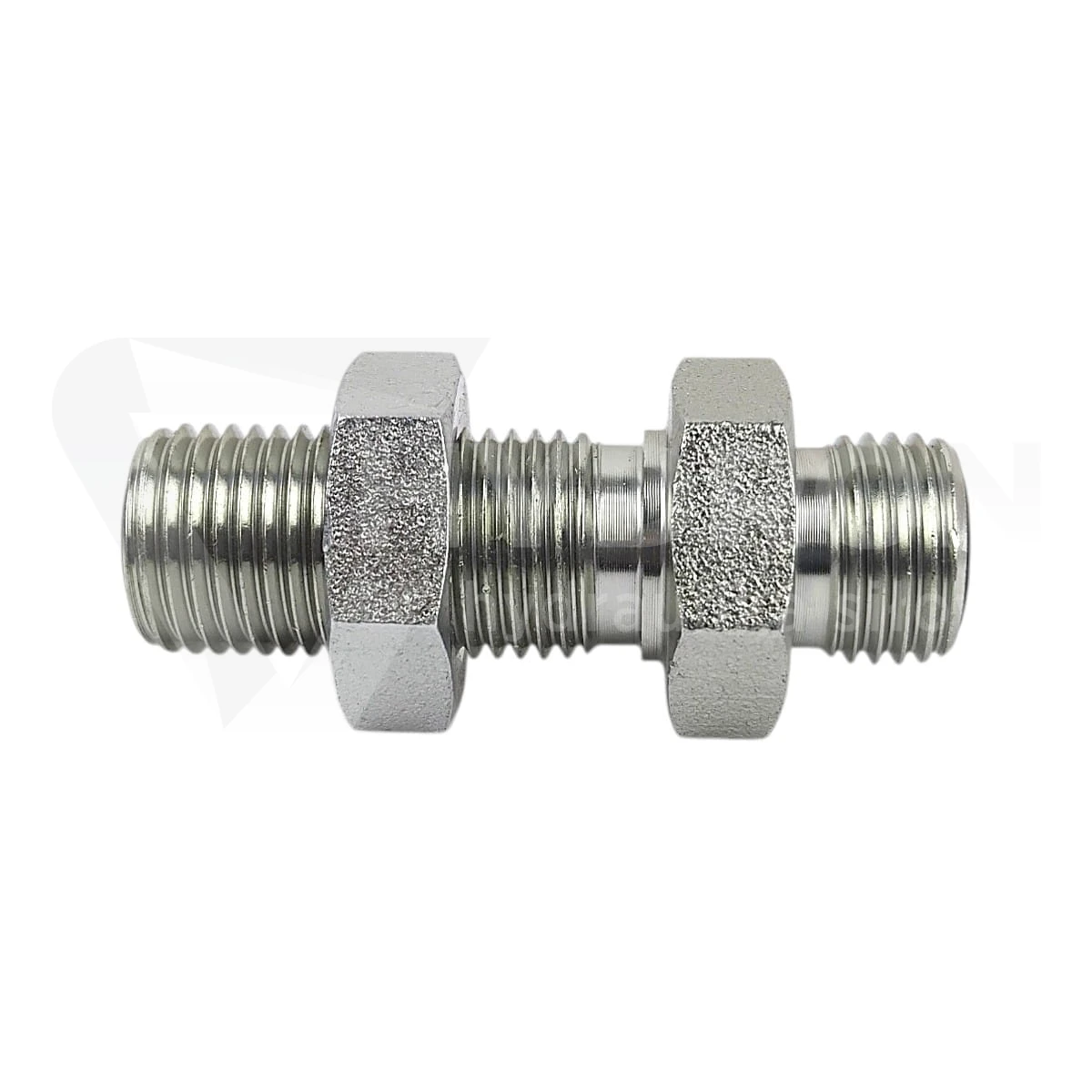

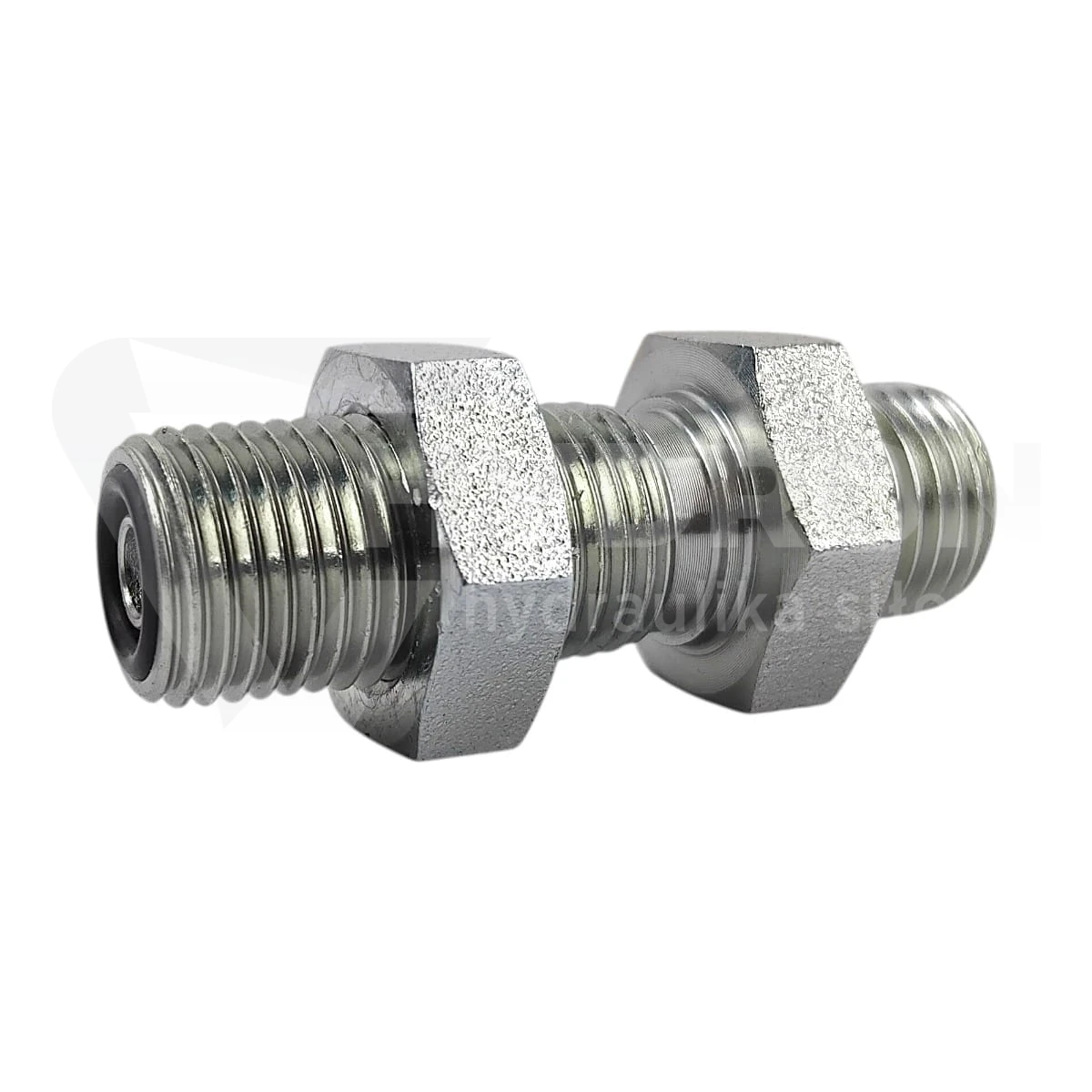

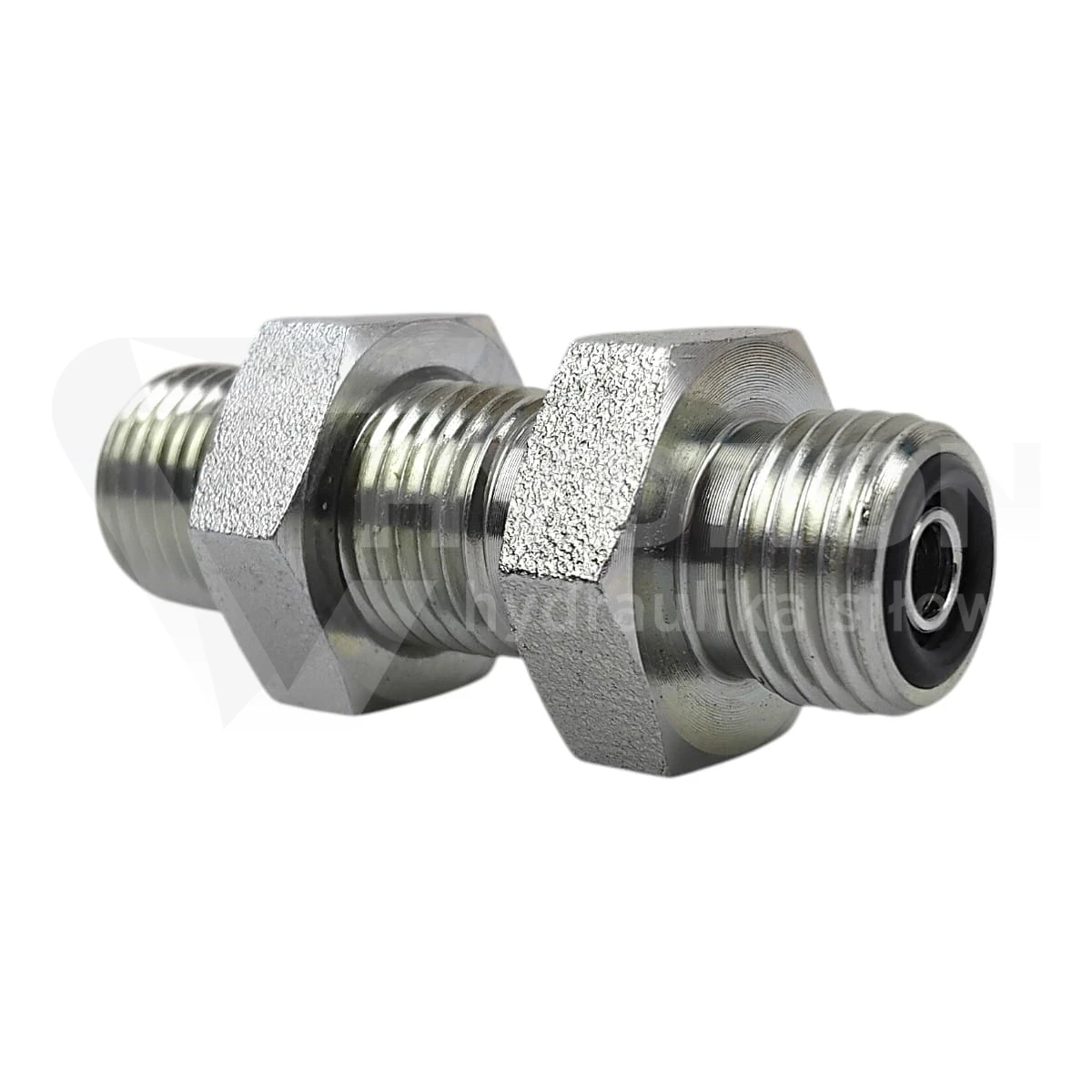

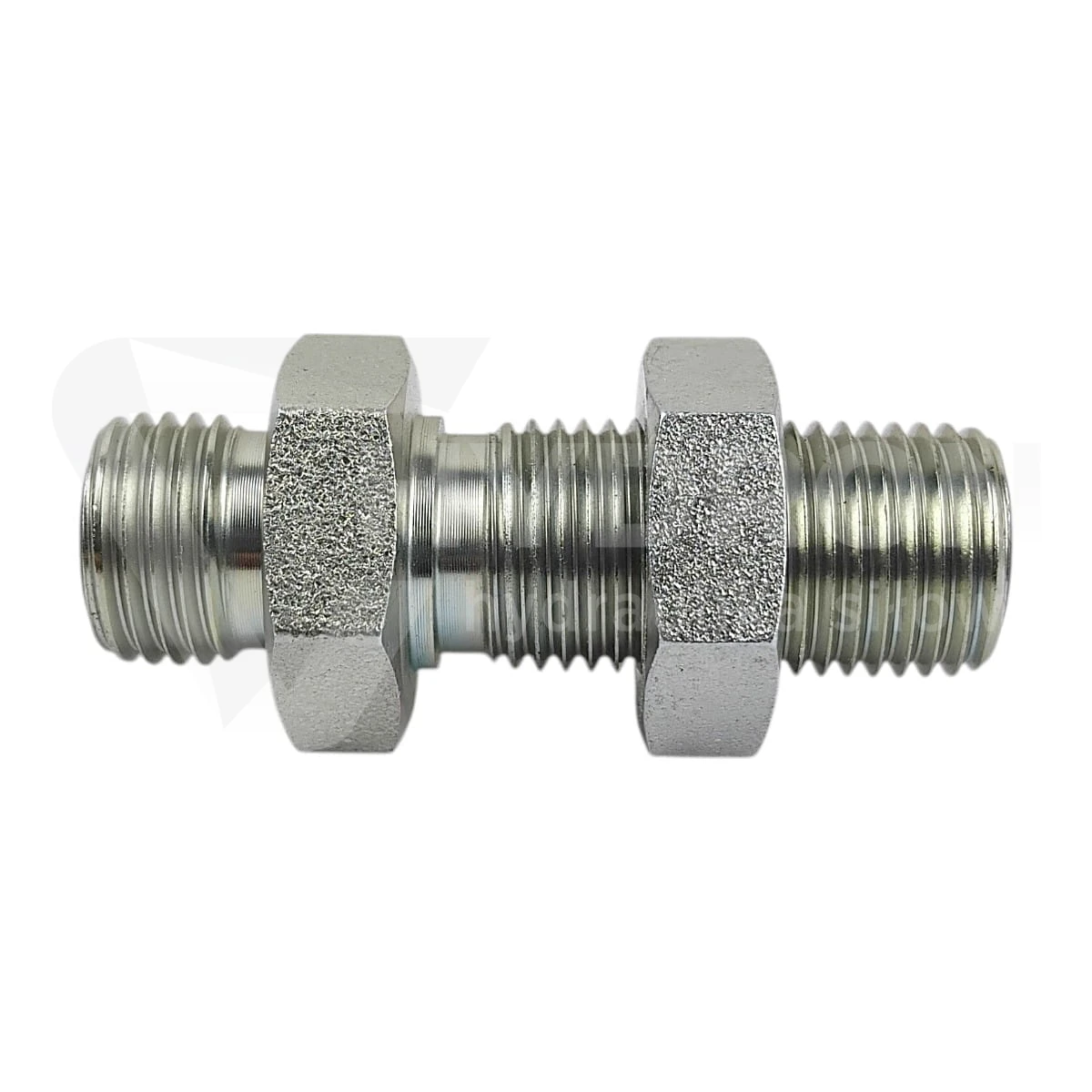

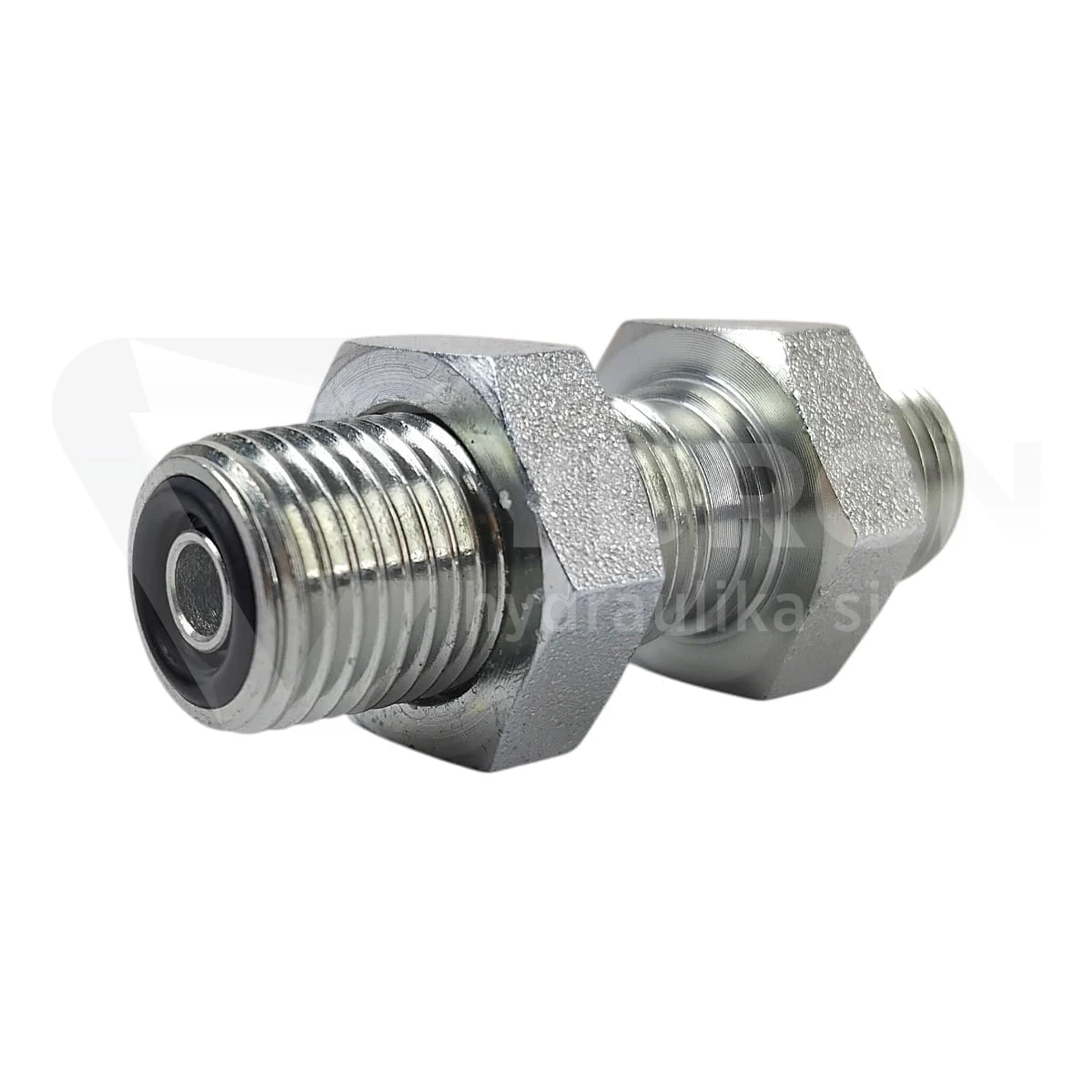

Złączka grodziowa ORFS 2"

Złączka grodziowa ORFS 2" jest dużym elementem przyłączeniowym do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, ramę, płytę montażową lub inną część konstrukcyjną maszyny. Obie strony produktu mają gwint zewnętrzny 2" ORFS, dlatego złączka pracuje jako proste przejście grodziowe w jednym standardzie, bez redukcji średnicy. Element jest wykonany ze stali automatowej, zabezpieczony ocynkiem w pasywacji białej i wyposażony w przeciwnakrętkę, która pozwala zamocować korpus w otworze montażowym. Ciśnienie pracy wynosi 280 bar, a zakres temperatury pracy to od -20°C do +120°C.

Złączka grodziowa ORFS 2" do dużych przejść hydraulicznych

Przy rozmiarze 2" ORFS przejście przez panel nie jest już tylko drobnym punktem montażowym. Przewód, rura lub armatura podłączona do takiej złączki może mieć znaczną masę i przenosić wyraźne obciążenia podczas pracy maszyny. Złączka grodziowa ORFS 2" pozwala utworzyć stały punkt przejścia, dzięki czemu instalacja po obu stronach grodzi może być poprowadzona bardziej przewidywalnie. Taki element stosuje się w układach hydraulicznych maszyn przemysłowych, mobilnych, budowlanych, rolniczych, agregatach, zabudowach hydraulicznych i stanowiskach, gdzie przewód musi przejść przez konstrukcję w sposób kontrolowany. Inne rozmiary dostępne są w kategorii złączki grodziowe ORFS.

Gwint 2" ORFS po obu stronach

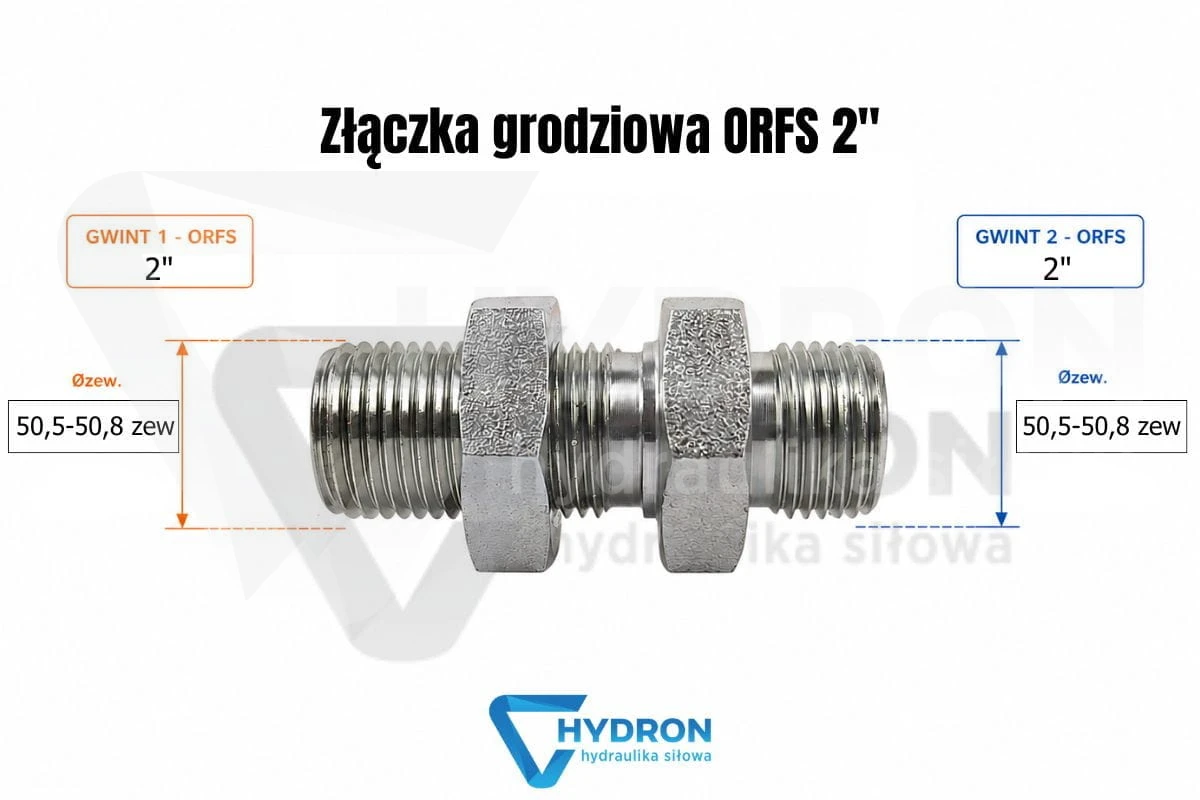

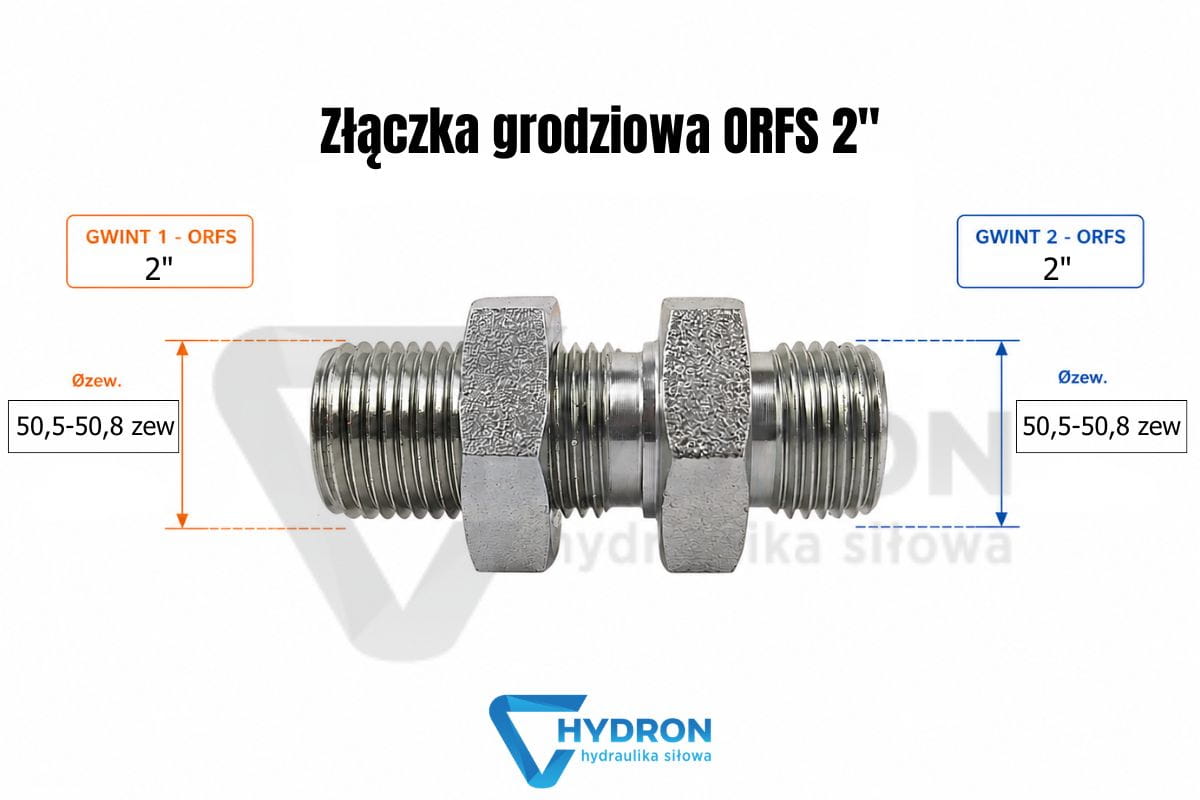

W tym produkcie obie strony mają gwint 2" ORFS. Nie jest to redukcja ani przejście między różnymi systemami. Gwint większy i gwint mniejszy są takie same, ponieważ po obu stronach występuje identyczny standard ORFS. Wymiar gwintu mierzony po stronie zewnętrznej wynosi 50,5-50,8 mm, a po stronie wewnętrznej 48,3-48,7 mm. Przy tak dużych przyłączach nie należy dobierać elementu po samym wyglądzie lub przybliżonym pomiarze. ORFS nie jest gwintem BSP, JIC ani NPT. To osobny system połączenia z uszczelnieniem czołowym, dlatego element współpracujący musi być zgodny ze standardem ORFS.

Uszczelnienie ORFS i norma J1453

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem o-ringowym. W takim rozwiązaniu gwint nie jest głównym miejscem uszczelnienia. Gwint odpowiada za skręcenie elementów, natomiast szczelność powstaje na powierzchni czołowej z udziałem właściwego O-ringu. Złączka grodziowa ORFS 2" jest wykonana według standardu J1453, dlatego powinna współpracować z końcówkami, adapterami i przewodami w tym samym systemie. Przed montażem trzeba sprawdzić stan powierzchni czołowej, czystość połączenia, stan uszczelnienia oraz to, czy przewód po dokręceniu nie wymusza pracy złączki pod kątem.

Przeciwnakrętka i mocowanie w grodzi

Złączka jest wyposażona w przeciwnakrętkę, która pozwala zamocować korpus w panelu lub grodzi. Przy dużym rozmiarze 2" ORFS jest to szczególnie ważne. Element nie powinien wisieć wyłącznie na przewodzie ani pracować jako jedyne podparcie całego odcinka instalacji. Przed montażem należy sprawdzić średnicę otworu, grubość panelu, miejsce na dokręcenie przeciwnakrętki oraz dostęp serwisowy po obu stronach. Jeżeli instalacja jest prowadzona na rurach lub ciężkich przewodach, warto zaplanować dodatkowe punkty mocowania, na przykład uchwyty i obejmy do rur oraz przewodów.

Kiedy stosować złączkę grodziową ORFS 2"

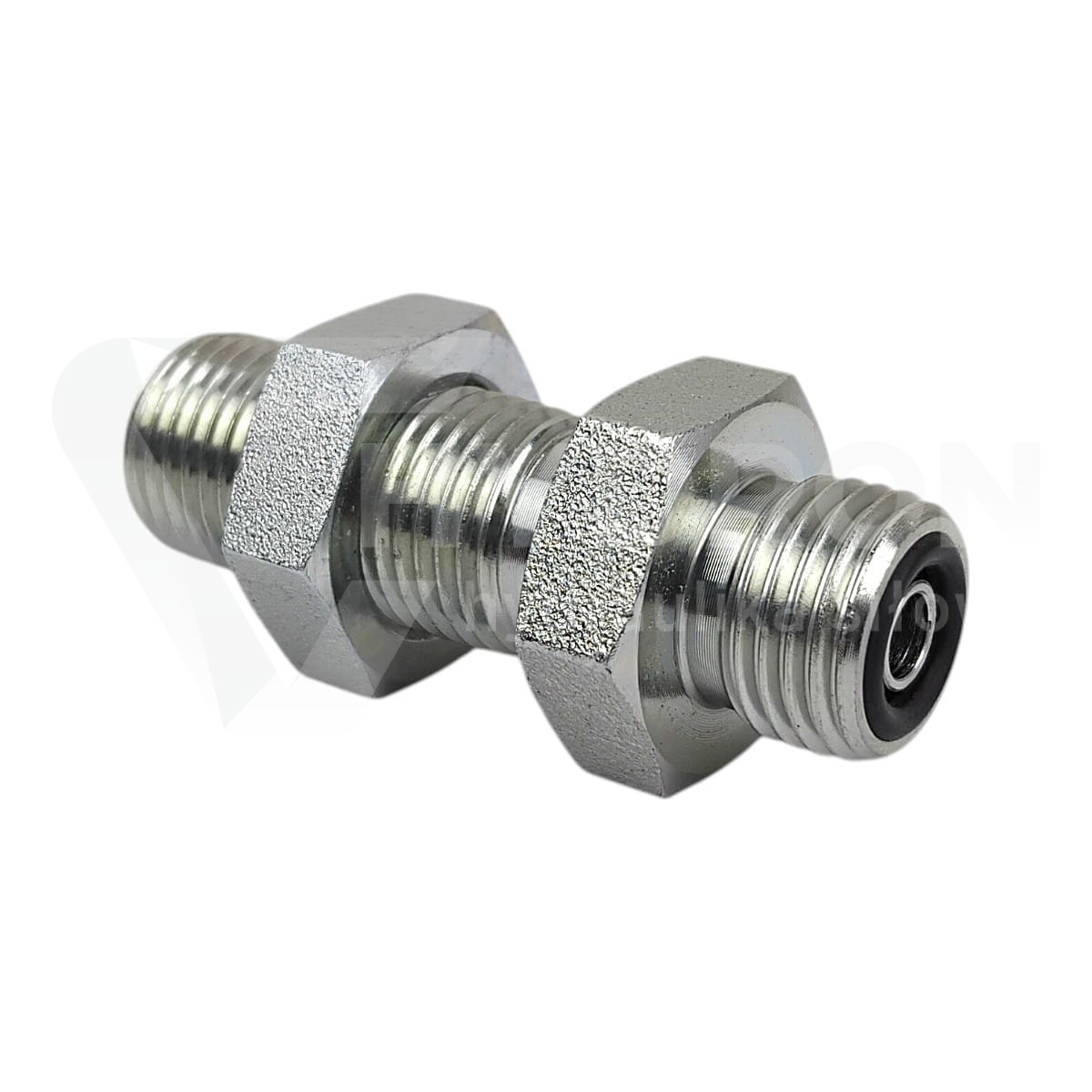

Złączka grodziowa ORFS 2" sprawdza się wtedy, gdy instalacja hydrauliczna musi przejść przez konstrukcję maszyny i zachować stabilny punkt przyłączeniowy. Może to być przejście przez ramę, płytę hydrauliczną, osłonę, ścianę zabudowy, panel serwisowy albo przegrodę technologiczną. Zwykły adapter może połączyć dwa elementy, ale nie stabilizuje przejścia przez panel. Grodziówka z przeciwnakrętką rozwiązuje inny problem: utrzymuje połączenie w określonym miejscu i ogranicza przenoszenie drgań bezpośrednio na przewód. Jeżeli potrzebny jest mniejszy wariant w tym samym standardzie, można porównać złączkę grodziową ORFS 1.11/16" albo złączkę grodziową ORFS 1.7/16".

Kiedy nie traktować jej jako zwykłego adaptera

Złączka grodziowa ORFS 2" nie powinna być stosowana jako przypadkowa przejściówka tylko dlatego, że gwint wygląda podobnie do innego dużego gwintu calowego. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza, siłownika albo bloku hydraulicznego, należy dobrać przyłączkę przeznaczoną do konkretnego gniazda i sposobu uszczelnienia. W takich przypadkach właściwsze mogą być przyłączki proste hydrauliczne. Grodziówka ma pełnić funkcję przejścia przez panel, a nie zastępować przyłącze korpusowe.

Ciśnienie 280 bar i kontrola całego odcinka

Ciśnienie pracy złączki wynosi 280 bar. Ten parametr dotyczy samego elementu, ale cały układ należy oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, rura, O-ring, zawór, korpus maszyny albo element po drugiej stronie grodzi. Przy wymianie dużej złączki ORFS warto sprawdzić, czy stary wyciek nie wynikał z uszkodzonego czoła uszczelniającego, zużytego O-ringu, źle poprowadzonego przewodu albo przekroczenia parametrów pracy. Do kontroli ciśnienia i diagnostyki układu można wykorzystać manometry hydrauliczne.

Dobór przewodu do złączki ORFS 2"

Przewód podłączony do złączki grodziowej powinien mieć właściwą długość, odpowiedni promień gięcia i końcówki ustawione zgodnie z przebiegiem instalacji. Przy rozmiarze 2" ORFS zbyt krótki lub zbyt sztywny przewód może bardzo szybko zacząć obciążać połączenie. Wtedy wyciek często pojawia się dopiero podczas pracy maszyny, gdy instalacja zaczyna przenosić drgania i zmienne ciśnienie. Przy wykonywaniu nowego odcinka warto zamówić przewody hydrauliczne na wymiar, dobrane do rzeczywistego miejsca montażu, typu końcówek i sposobu prowadzenia przewodu.

Najczęstsze błędy przy dużych połączeniach ORFS

Najczęstszy błąd to pomylenie ORFS z innym standardem calowym. W dużych instalacjach może występować kilka podobnie wyglądających połączeń, ale ORFS ma własny sposób uszczelnienia. Drugi błąd to ponowne użycie starego O-ringu lub montaż na zabrudzonej powierzchni czołowej. Trzeci problem pojawia się wtedy, gdy złączka grodziowa jest jedynym podparciem ciężkiego przewodu. Korpus ma stabilizować przejście, ale nie powinien przejmować całej masy i drgań instalacji. Jeżeli przewód przechodzi blisko ramy lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Produkty do porównania przy identyfikacji części

Jeżeli część została zdemontowana z maszyny i nie ma czytelnego oznaczenia, warto porównać ją z innymi złączkami z tej samej rodziny. Przy mniejszym rozmiarze można sprawdzić złączkę grodziową ORFS 1" lub złączkę grodziową ORFS 1.3/16". Jeżeli instalacja nie jest wykonana w standardzie ORFS, trzeba sprawdzić inne złączki grodziowe hydrauliczne, zamiast dopasowywać element po podobnej średnicy gwintu.

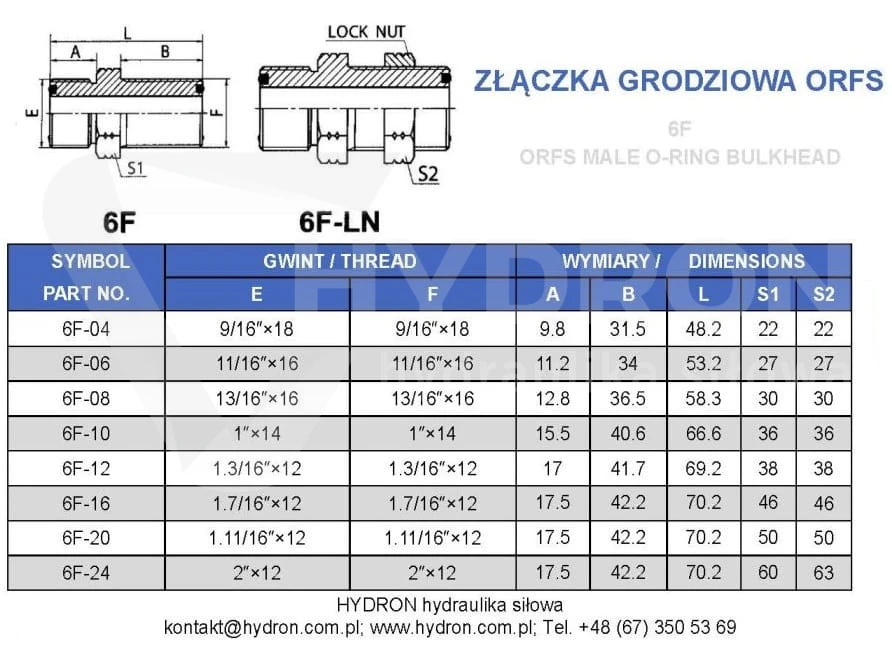

Dane techniczne produktu

• Produkt: złączka grodziowa ORFS 2"
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Gwint 1: 2" ORFS
• Wymiar gwintu 1: 50,5-50,8 mm zewnętrznie / 48,3-48,7 mm wewnętrznie
• Gwint 2: 2" ORFS
• Wymiar gwintu 2: 50,5-50,8 mm zewnętrznie / 48,3-48,7 mm wewnętrznie
• Gwint większy: brak różnicy, obie strony 2" ORFS
• Gwint mniejszy: brak różnicy, obie strony 2" ORFS
• Ciśnienie pracy: 280 bar
• Norma wykonania: złącza ORFS J1453
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Wykonanie: z przeciwnakrętką, tzw. kontrą
• Oznaczenie wg Vitillo: APPMO3232
• Oznaczenie wg Cast: 6050-32
• Kod produktu: ZN-141-1 2 ORFS
• Kod kreskowy EAN: 2000010049462

Pomoc Hydron przy doborze złączek ORFS

Przy doborze złączki grodziowej ORFS 2" najlepiej podać rozmiar gwintu, standard ORFS, ciśnienie pracy, miejsce montażu oraz informację, czy element przechodzi przez panel, ramę, płytę hydrauliczną czy inną część konstrukcyjną. Hydron dostarcza złączki grodziowe, przyłączki, przewody, końcówki, rury, osłony i elementy mocujące do układów hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwa będzie grodziówka ORFS 2", mniejszy rozmiar ORFS, złączka BSP czy wariant metryczny, warto zweryfikować część przed zakupem.

Faq

Czy złączka grodziowa ORFS 2" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ściankę, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa ORFS 2"?

Produkt ma gwinty zewnętrzne 2" ORFS po obu stronach.

Który gwint jest większy w tej złączce?

Obie strony mają ten sam rozmiar 2" ORFS, dlatego nie ma różnicy między gwintem większym i mniejszym. Przed montażem trzeba jednak potwierdzić standard ORFS.

Jakie ciśnienie pracy ma złączka grodziowa ORFS 2"?

Ciśnienie pracy wynosi 280 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Co oznacza ORFS?

ORFS oznacza O-Ring Face Seal, czyli połączenie czołowe z uszczelnieniem o-ringowym. Taki system wymaga zgodnej powierzchni czołowej oraz właściwego O-ringu.

Czy można stosować tę złączkę jako zwykły adapter?

Nie warto traktować jej jako zwykłego adaptera. To złączka grodziowa z przeciwnakrętką, przeznaczona do montażu przez gródź lub panel. Jeżeli element ma być wkręcony bezpośrednio w korpus, trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki ORFS 2"?

Przed zakupem należy sprawdzić rozmiar 2" ORFS, średnicę gwintu, standard uszczelnienia ORFS, ciśnienie pracy 280 bar, miejsce montażu oraz elementy współpracujące po obu stronach grodzi.
