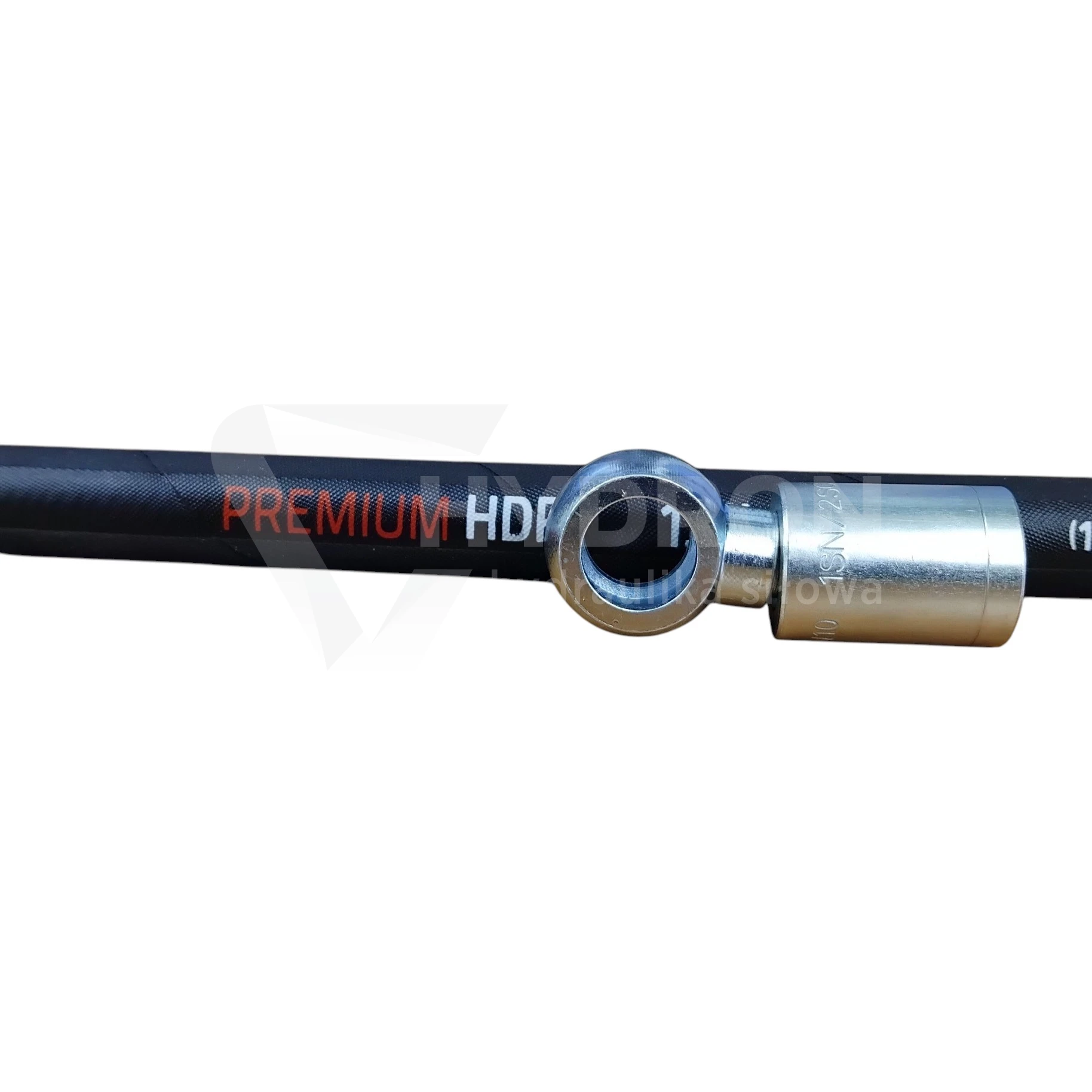

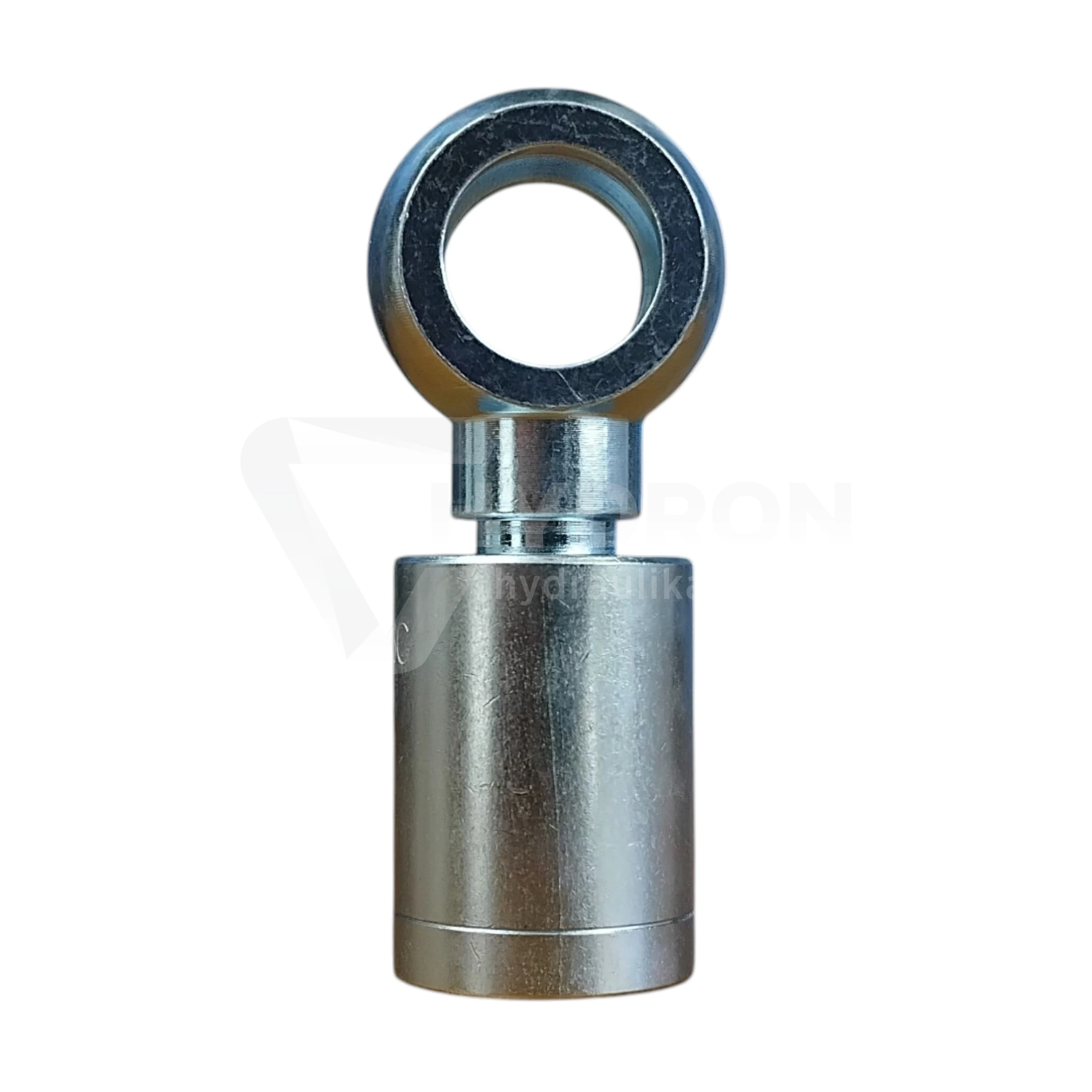

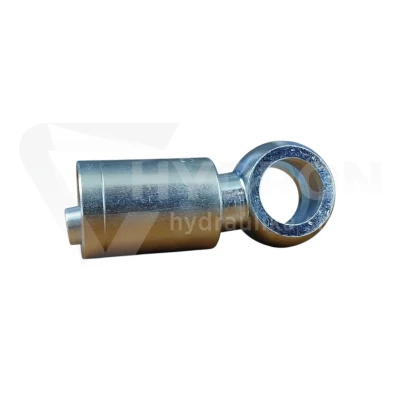

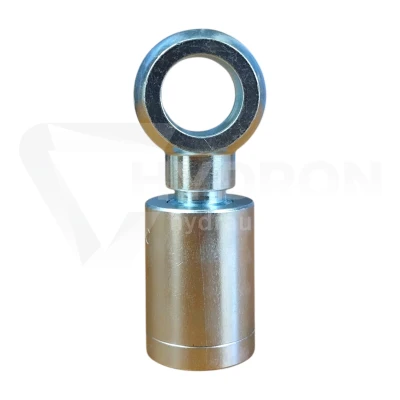

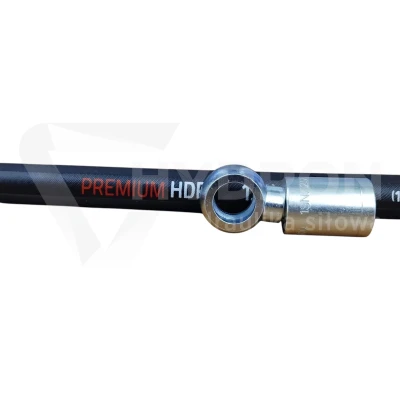

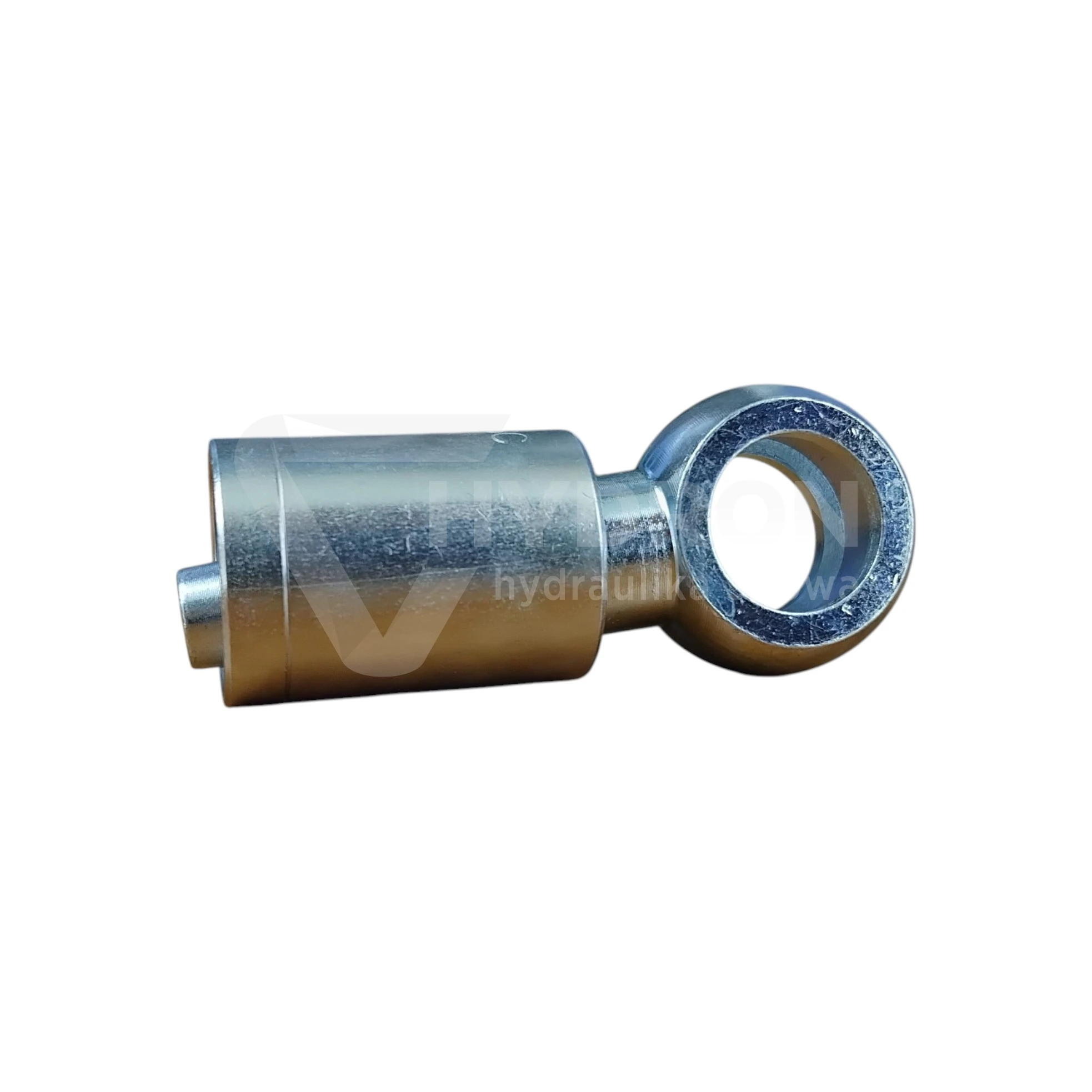

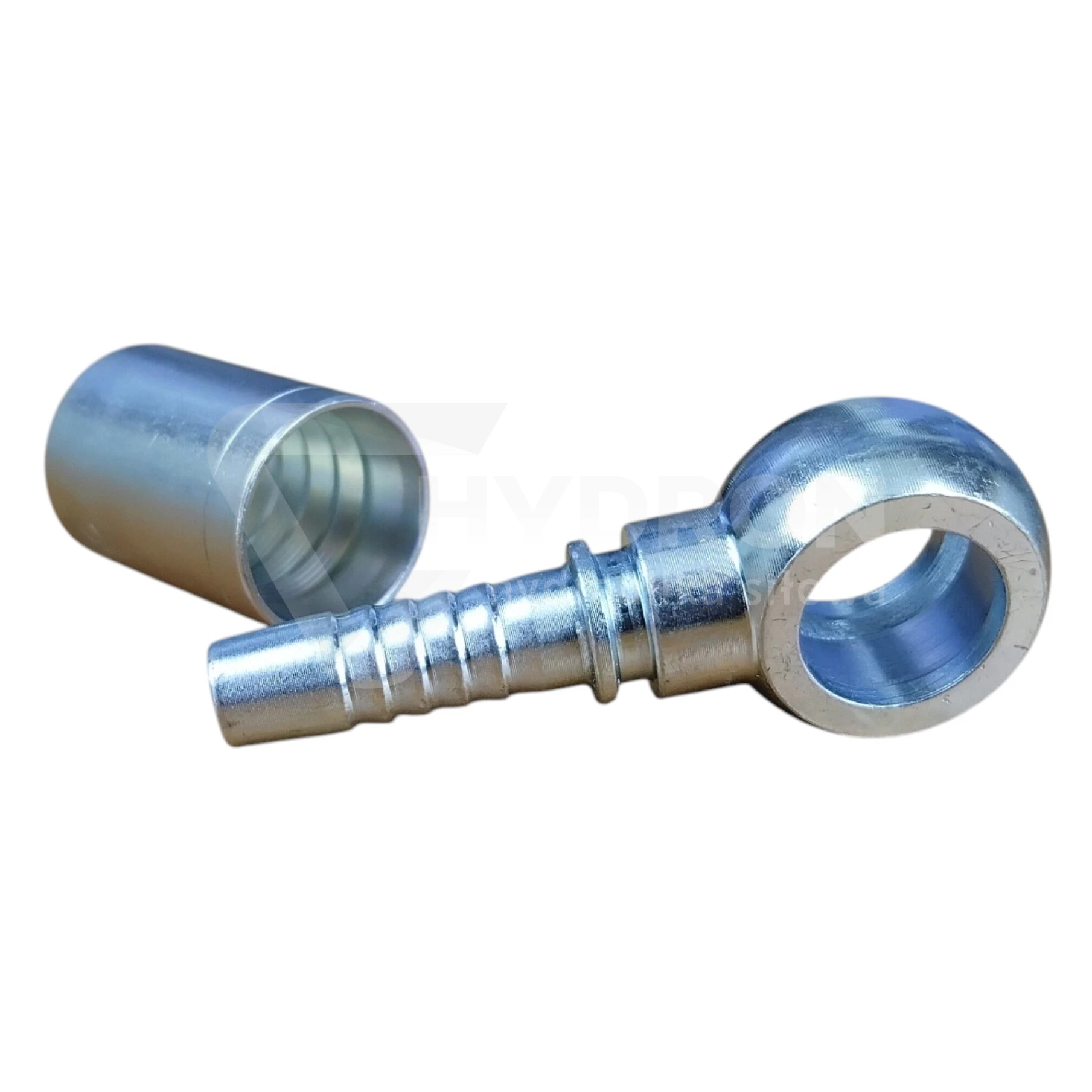

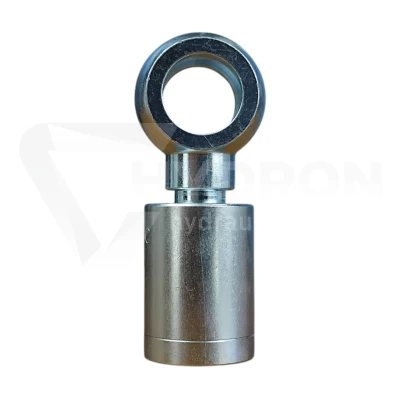

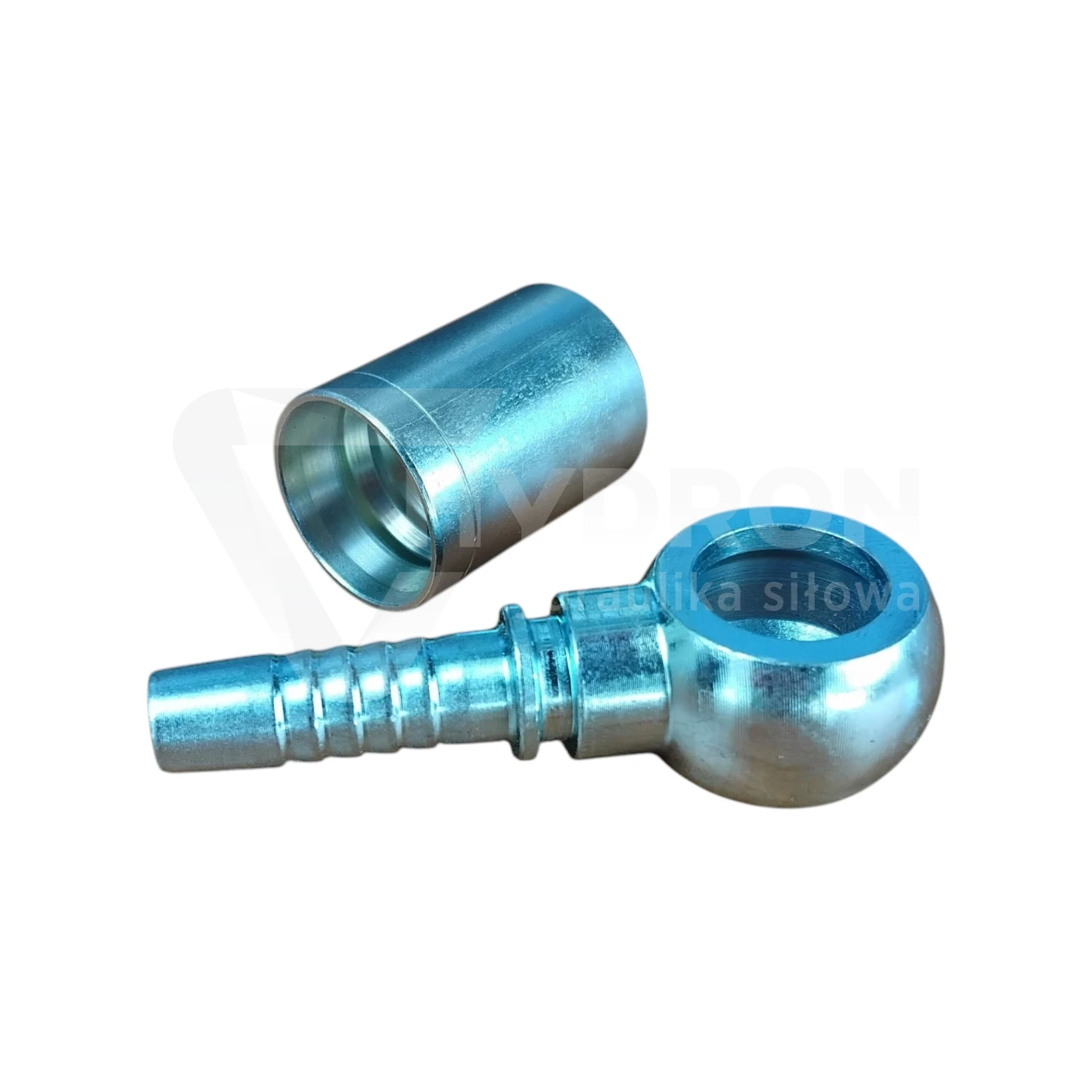

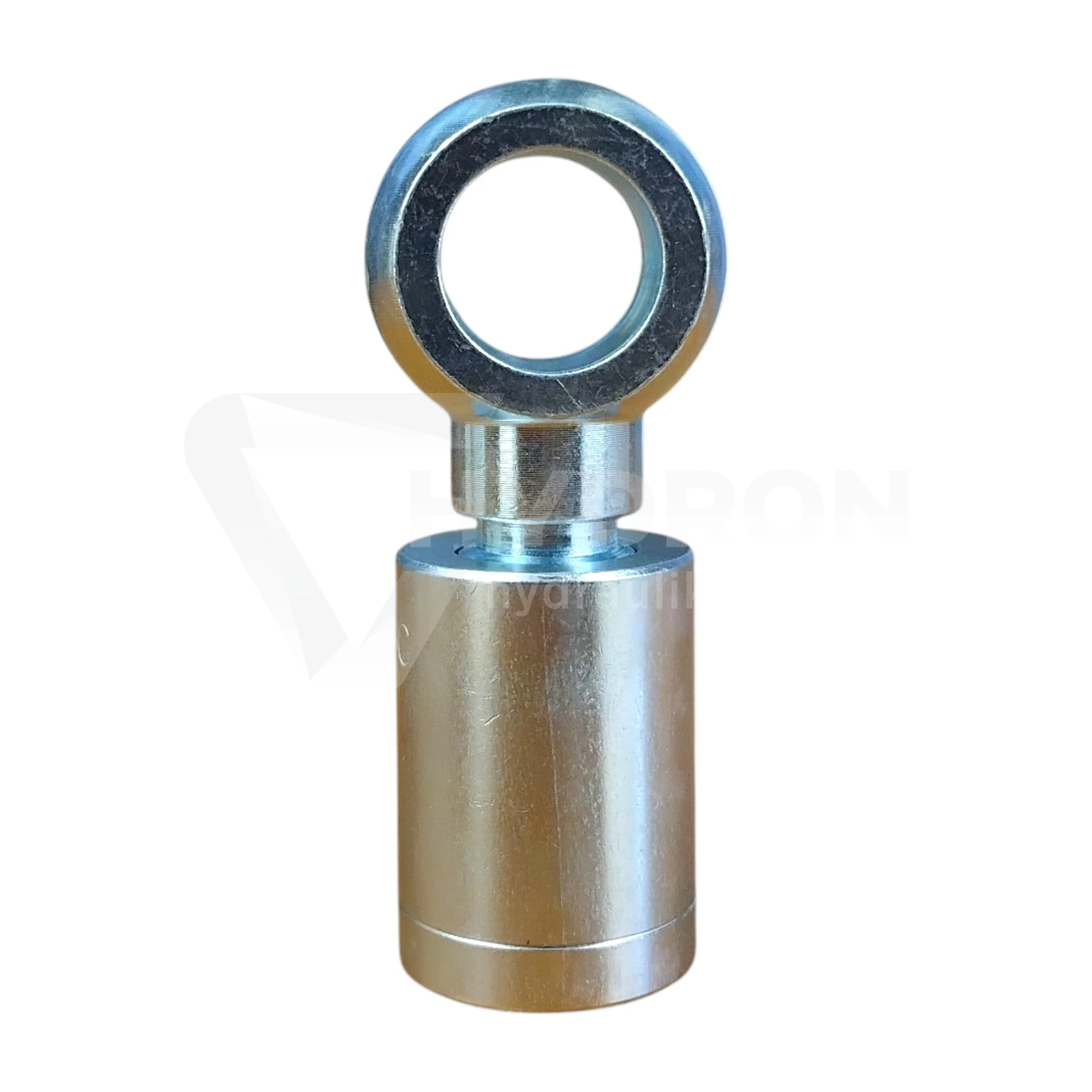

Zakucie Końcówka oczkowa P01 DN06 10 / 1SN

Przejdź do sekcji Opinie

11,54 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 6 mm = DN06 ( 1/4")

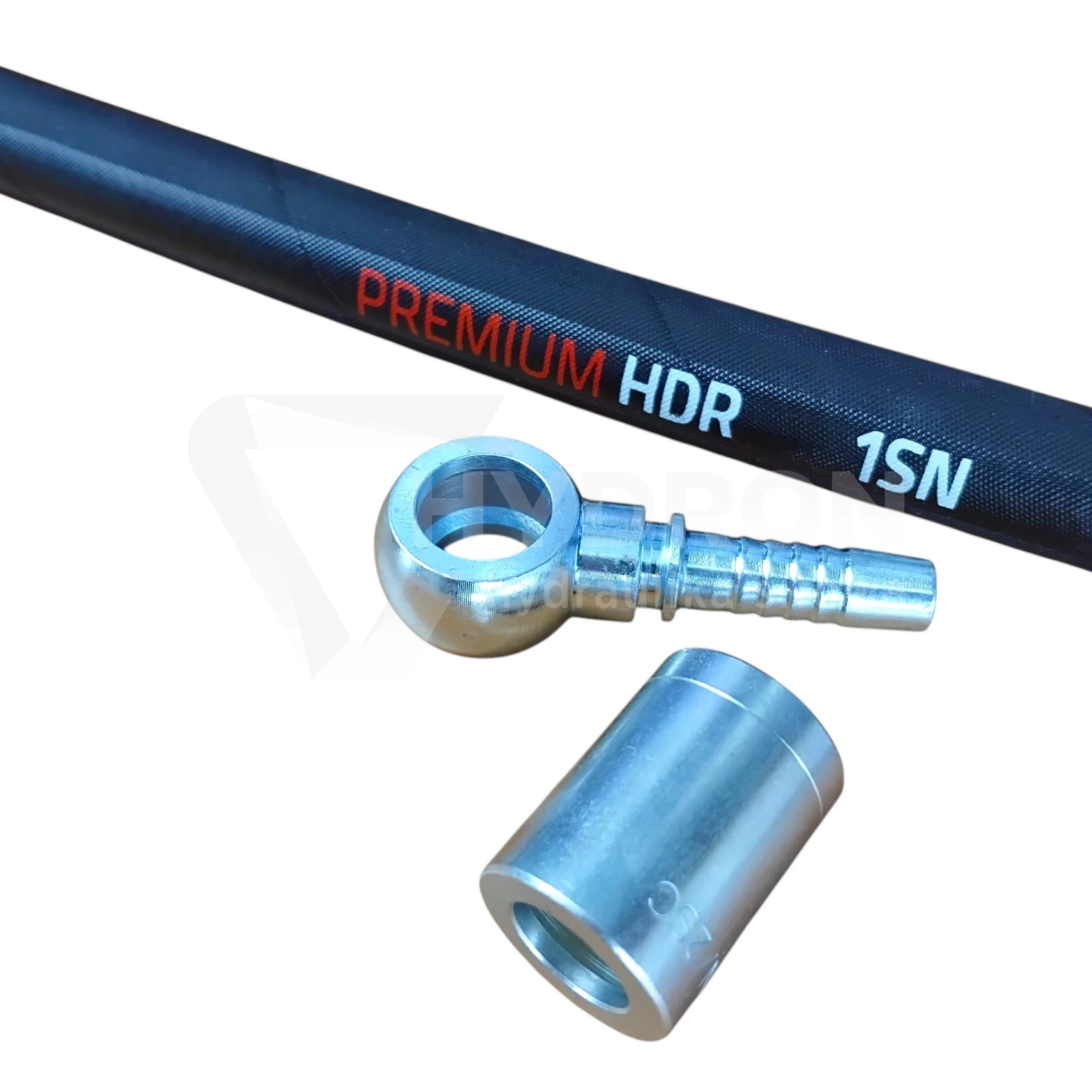

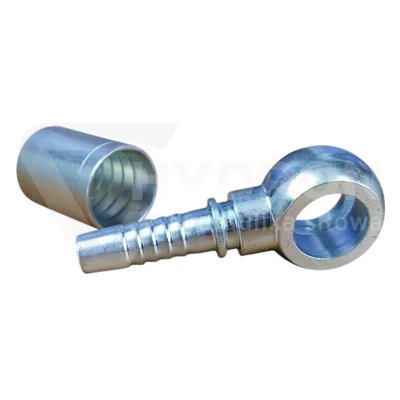

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint metryczny
Typ gwintu gwint wewnętrzny (GW)
Rozmiar oczka FI10 (M10x1)
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 400 bar
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Oznaczenie grupy końcówki P01, C01 - RNM BAJNO
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zakucie na prasie hydraulicznej
Pasuje do węży 1SC, 2SC, 1SN, 2SN, 4SP, 4SH

Opis

Zakucie oczkowe P01 DN06 D10 do węża 1SN

Zakucie oczkowe P01 DN06 D10 to końcówka typu BANJO przeznaczona do wykonywania przewodów hydraulicznych z wężem DN06. Charakterystyczne oczko umożliwia podłączenie przewodu przy użyciu śruby przelotowej, co pozwala uzyskać kompaktowe połączenie szczególnie przydatne w miejscach o ograniczonej przestrzeni montażowej. Wariant przeznaczony jest pod śrubę M10 i współpracuje z przewodem DN06, czyli 1/4".

Parametry techniczne

typ końcówki: P01 / BANJO,
wykonanie: końcówka oczkowa prosta,
średnica nominalna węża: DN06,
rozmiar węża: 1/4",
średnica oczka: D10,
pod śrubę: M10,
wysokość oczka: H10,
maksymalne ciśnienie końcówki: 400 bar,
materiał: stal automatowa,
zabezpieczenie powierzchni: biały ocynk,
zakres temperatury pracy: od -20°C do +120°C,
przeznaczenie: zakuwanie przewodów hydraulicznych,
kompatybilność z wężami: między innymi 1SN.

Końcówka BANJO – gdzie sprawdza się najlepiej?

Końcówki oczkowe typu BANJO są stosowane tam, gdzie klasyczne przyłącze osiowe zajmowałoby zbyt dużo miejsca albo utrudniało prawidłowe poprowadzenie przewodu. Oczko pozwala doprowadzić przewód blisko korpusu maszyny, siłownika, pompy lub innego elementu układu.

Takie rozwiązanie jest szczególnie praktyczne w maszynach mobilnych, rolniczych i przemysłowych, gdzie przewód musi zmieścić się w ograniczonej przestrzeni i jednocześnie zachować prawidłowy przebieg.

DN06 i D10 – nie pomyl tych wymiarów

DN06 określa rozmiar węża hydraulicznego i odpowiada średnicy wewnętrznej około 6 mm. D10 odnosi się natomiast do średnicy oczka końcówki.

Przy doborze trzeba więc sprawdzić oba parametry osobno. Końcówka może pasować do węża DN06, ale jeśli średnica oczka nie odpowiada zastosowanej śrubie przelotowej, połączenie nie będzie właściwe.

Pod śrubę M10

Wariant P01 DN06 D10 jest przeznaczony do współpracy ze śrubą M10. Przed zamówieniem warto sprawdzić nie tylko średnicę oczka, ale również typ śruby, sposób uszczelnienia oraz szerokość dostępnej przestrzeni montażowej.

400 bar dotyczy samej końcówki

Dla rodziny P01 DN06 D10 HYDRON podaje maksymalne ciśnienie końcówki 400 bar. Nie oznacza to jednak automatycznie, że cały gotowy przewód może pracować przy tej samej wartości.

Dopuszczalne ciśnienie kompletnego przewodu ogranicza element o najniższej wartości znamionowej, czyli wąż, końcówka, tuleja lub inne elementy zastosowane w układzie.

Do węża 1SN i innych kompatybilnych konstrukcji

Końcówki P01 tej rodziny mogą być stosowane między innymi z wężami 1SN. Przy wykonywaniu gotowego przewodu trzeba dobrać również właściwą tuleję zaciskową i średnicę zacisku odpowiednią dla konkretnego zestawu.

Samo dopasowanie końcówki do średnicy węża nie wystarcza. O jakości gotowego przewodu decyduje prawidłowe zestawienie węża, końcówki i tulei oraz poprawne wykonanie zakucia.

Stalowe wykonanie i ochrona antykorozyjna

Końcówka wykonana jest ze stali automatowej i zabezpieczona białym ocynkiem. Takie wykonanie zapewnia trwałość mechaniczną oraz ochronę powierzchni w typowych warunkach pracy hydrauliki siłowej.

Zakres temperatury od -20°C do +120°C

Dla końcówki producent podaje zakres temperatury pracy od -20°C do +120°C. Przy doborze kompletnego przewodu trzeba jednak uwzględnić również ograniczenia zastosowanego węża i medium roboczego.

Gdzie stosuje się zakucia oczkowe P01?

Końcówki tego typu spotyka się w hydraulice maszyn rolniczych, budowlanych, przemysłowych oraz mobilnych. Są szczególnie użyteczne w miejscach, gdzie połączenie musi być zwarte, a przewód powinien być poprowadzony blisko korpusu urządzenia.
