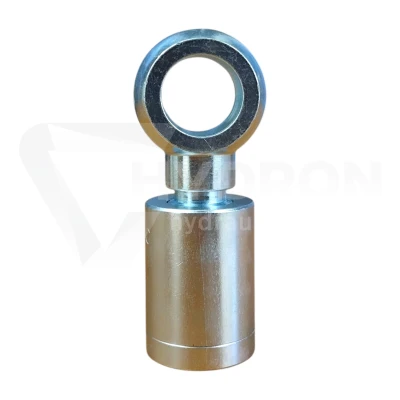

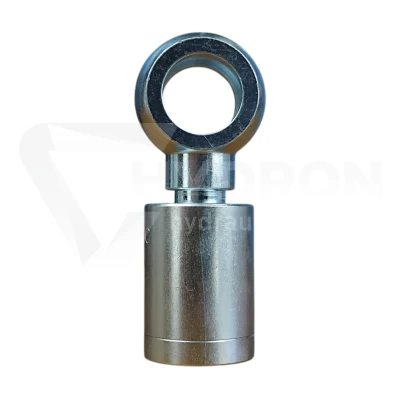

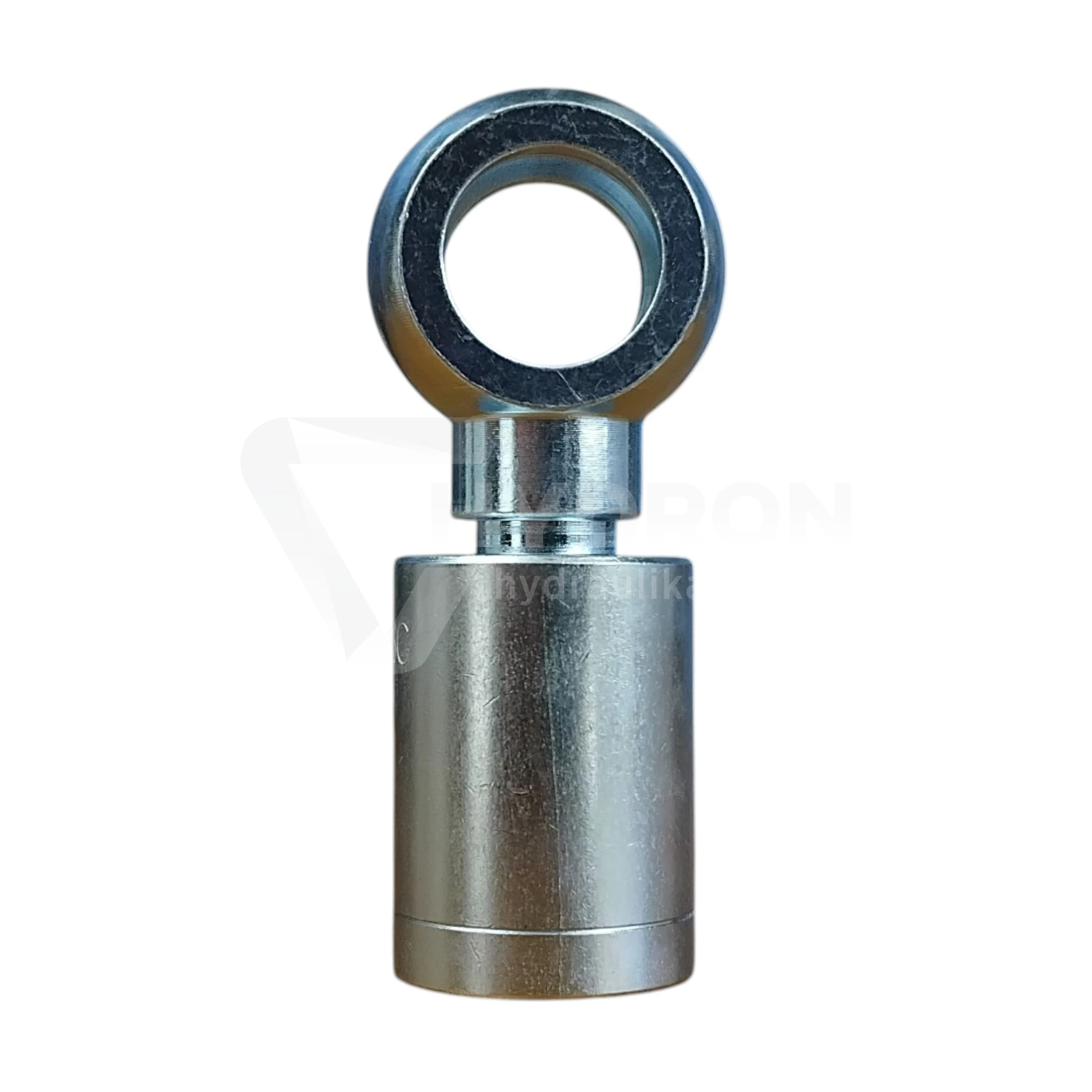

Zakucie Końcówka oczkowa P01 DN10 D20/1SN/2SC

Przejdź do sekcji Opinie

21,13 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )

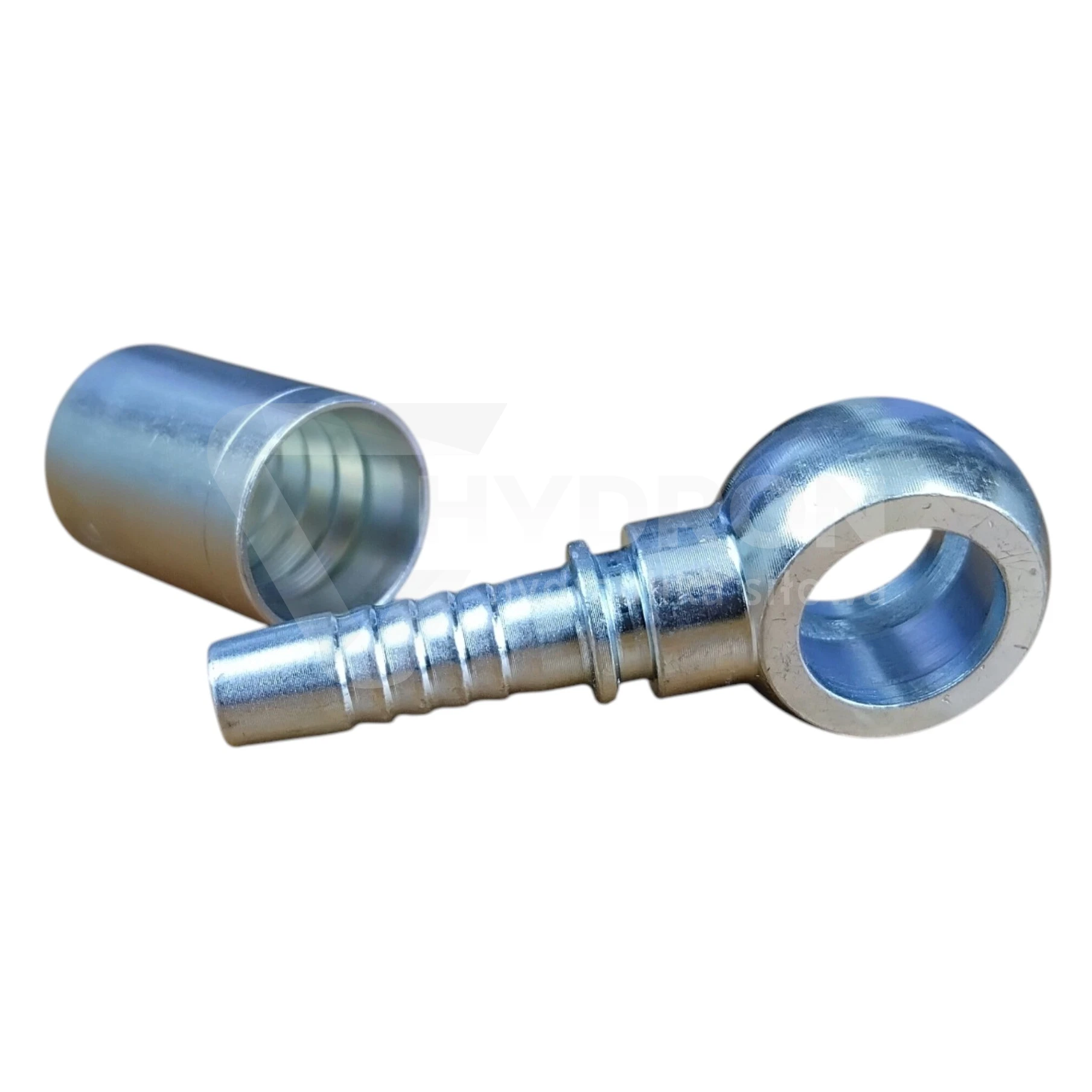

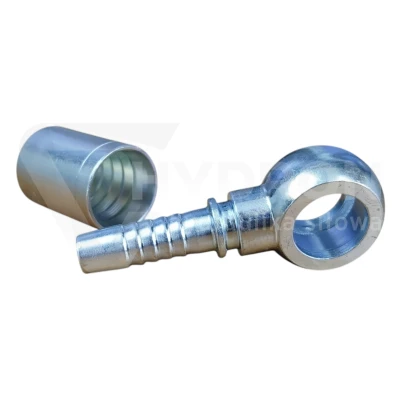

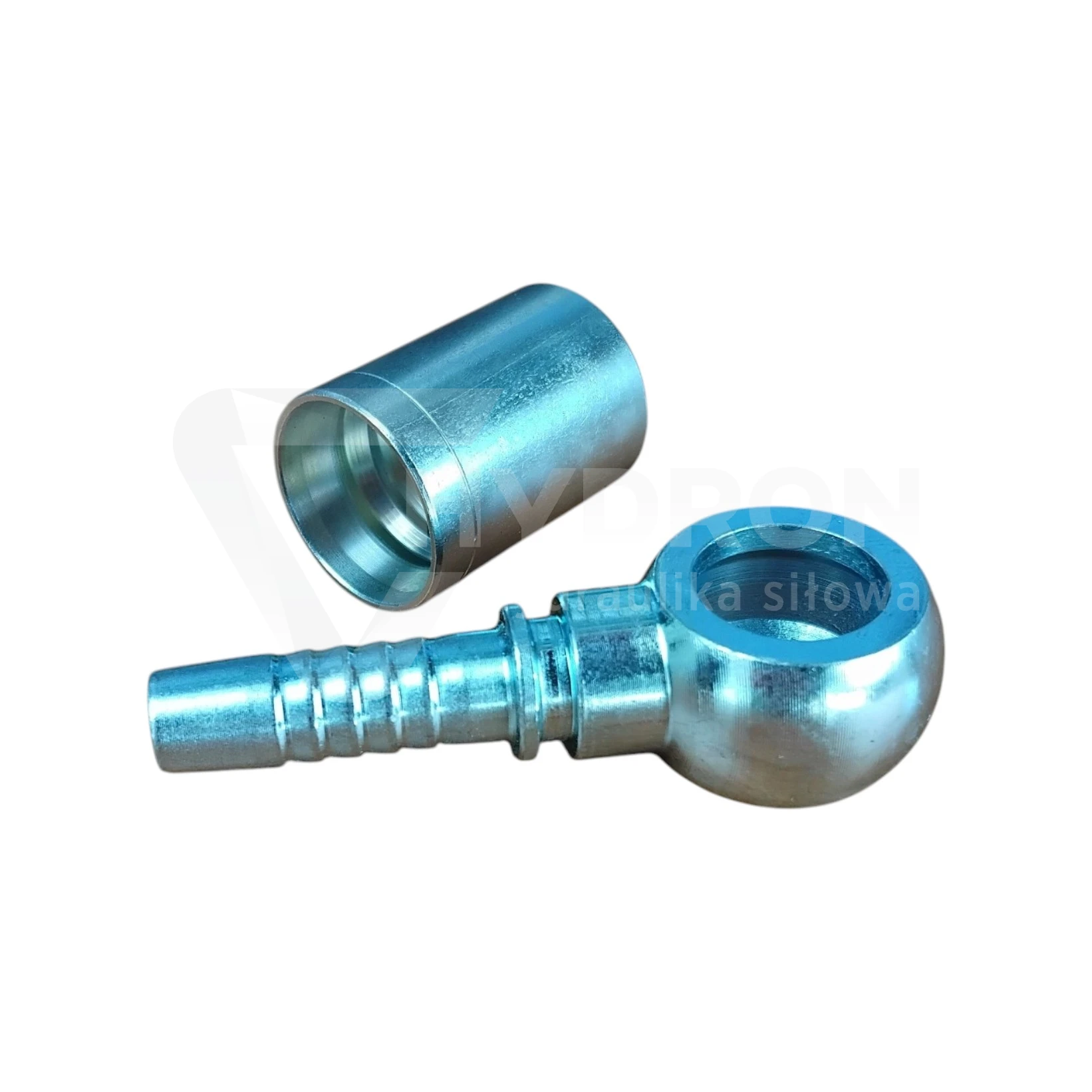

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint metryczny
Rozmiar oczka FI20 (M20x1,5)
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 400 bar
Typ uszczelnienia końcówki nie dotyczy
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

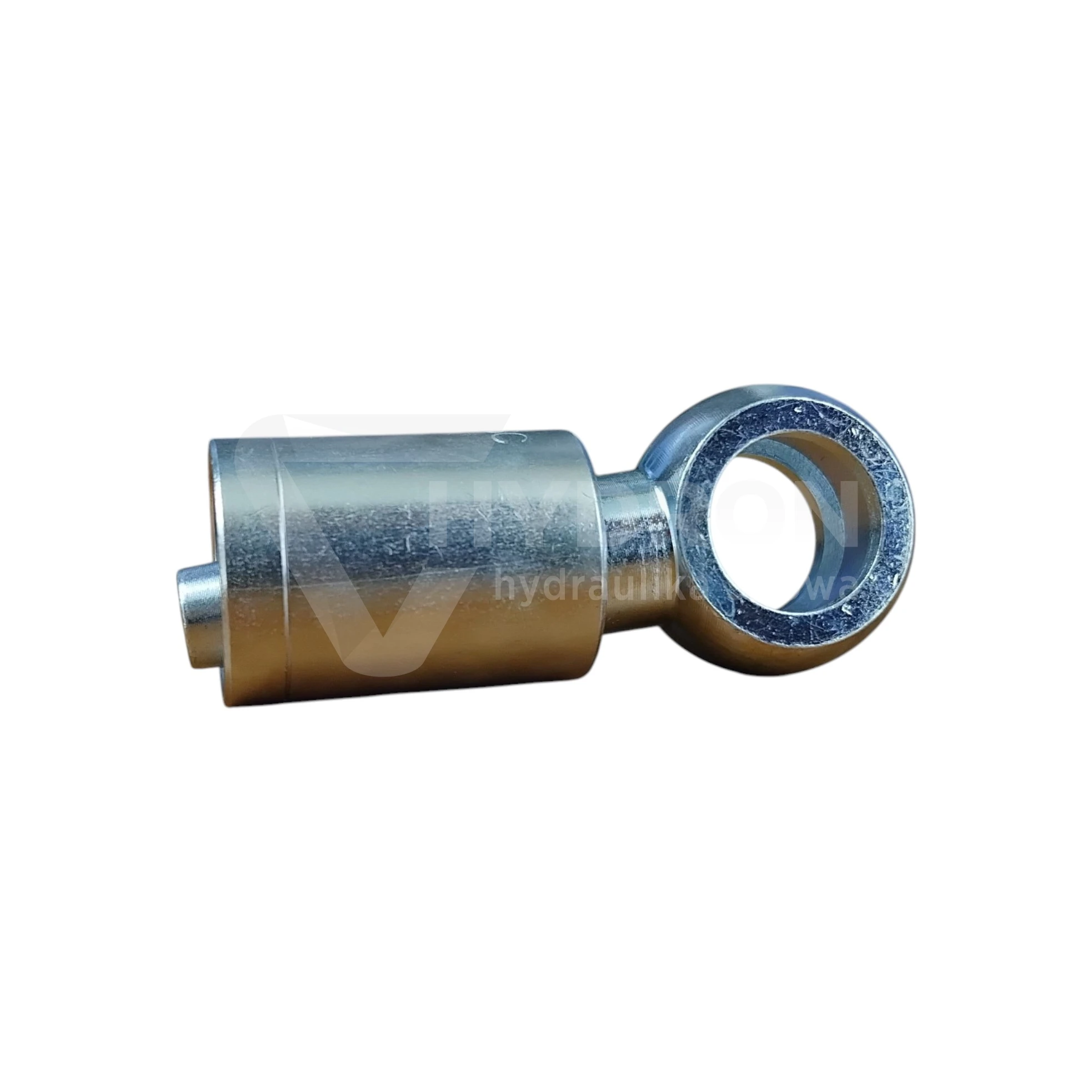

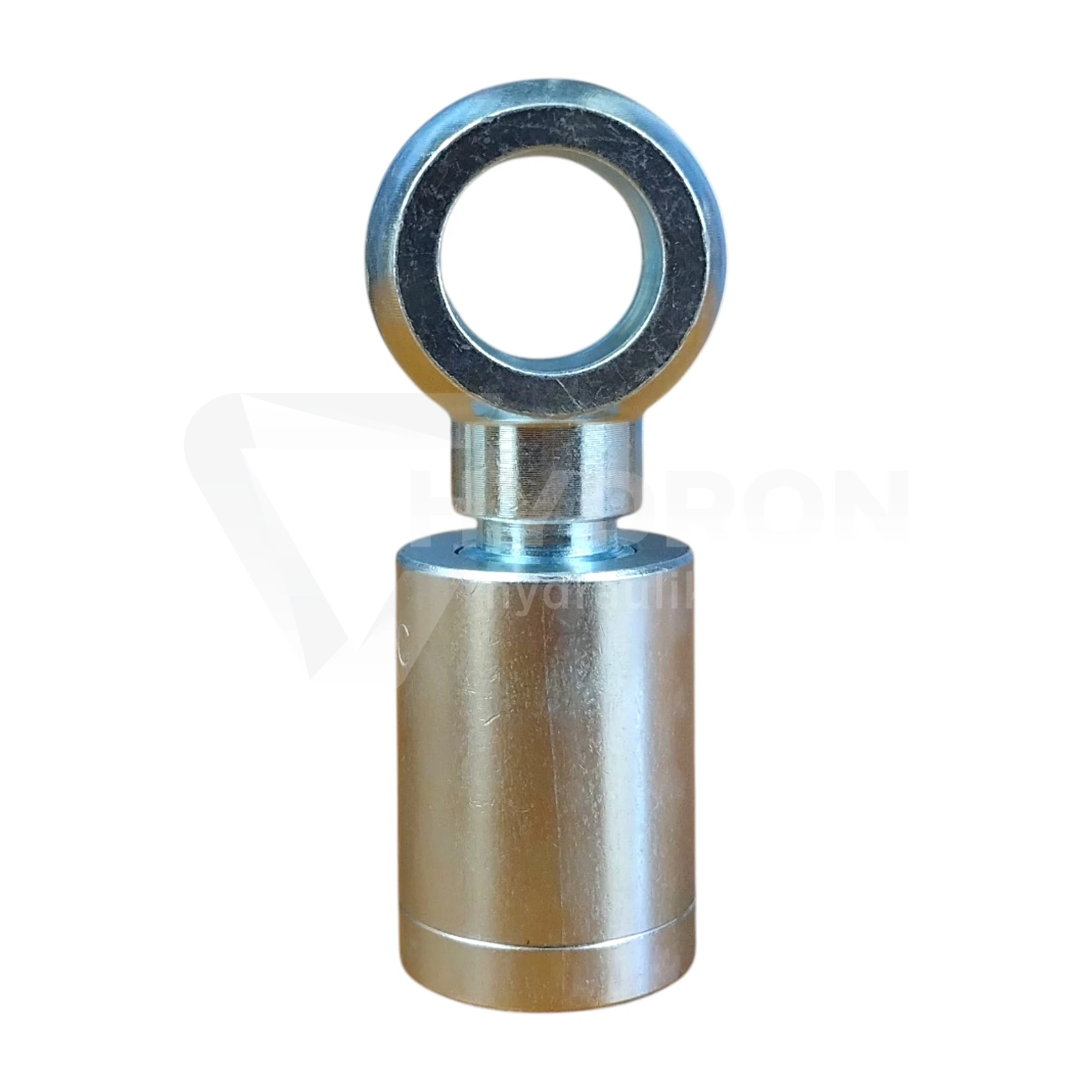

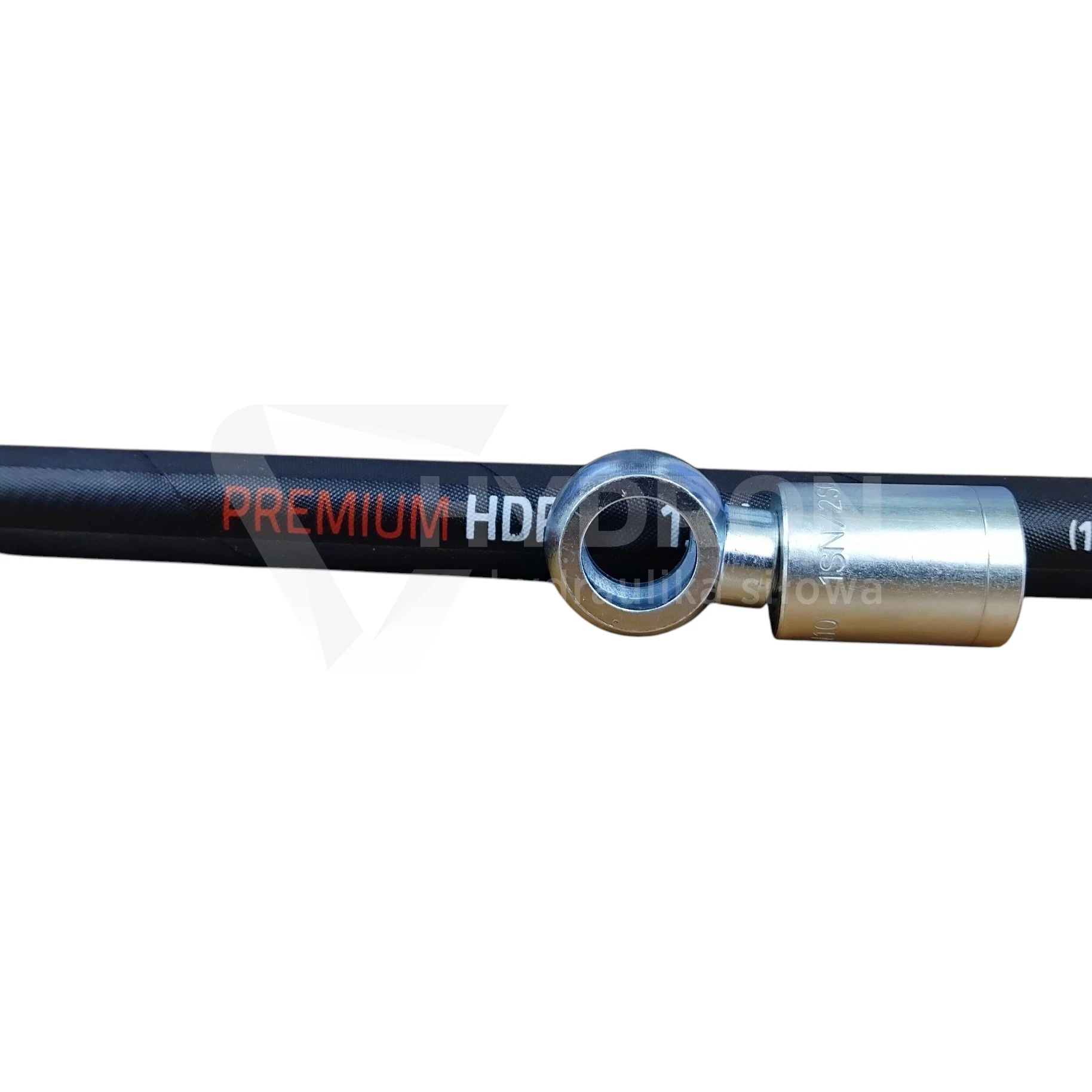

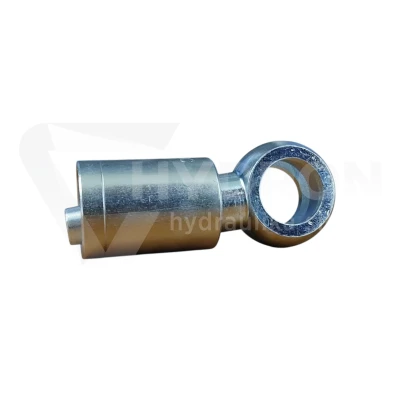

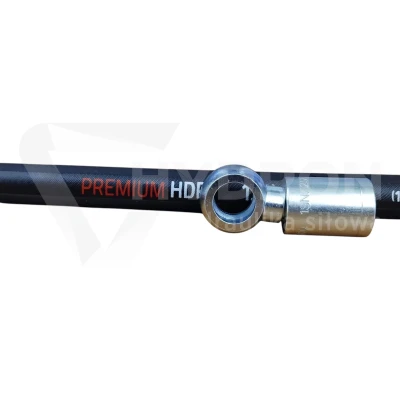

Zakucie oczkowe P01 DN10 D20 do węża 1SN / 2SC

Zakucie oczkowe P01 DN10 D20 to końcówka hydrauliczna typu BANJO przeznaczona do wykonywania przewodów na wężach DN10. Oczko o średnicy 20 mm pozwala wykonać zwarte połączenie na śrubę przelotową, dlatego końcówka dobrze sprawdza się w miejscach o ograniczonej przestrzeni montażowej. Wariant jest przeznaczony do zakuwania na wężach 1SN i 2SC.

Parametry techniczne

typ końcówki: P01 / BANJO,
wykonanie: końcówka oczkowa prosta,
średnica nominalna węża: DN10,
rozmiar węża: 3/8",
średnica oczka: D20,
typ przyłącza: oczkowe,
przeznaczenie: wykonywanie przewodów hydraulicznych,
kompatybilność: węże 1SN / 2SC.

DN10 i D20 – dwa różne parametry

DN10 określa rozmiar przewodu hydraulicznego, natomiast D20 oznacza średnicę wewnętrzną oczka końcówki. Są to dwa niezależne wymiary i oba trzeba zweryfikować przed wykonaniem przewodu.

Sama zgodność rozmiaru węża nie wystarcza. Końcówka może pasować do DN10, ale jeśli średnica oczka jest niewłaściwa dla śruby przelotowej w maszynie, połączenie nie będzie odpowiednie.

Oczko D20 do połączenia BANJO

Oczko o średnicy 20 mm jest elementem połączenia typu BANJO. Taka konstrukcja pozwala doprowadzić olej przez śrubę przelotową i ograniczyć długość zabudowy w porównaniu z klasycznym przyłączem prostym.

Rozwiązanie jest szczególnie przydatne przy siłownikach, pompach, rozdzielaczach i blokach hydraulicznych, gdzie przewód musi być prowadzony blisko korpusu urządzenia.

DN10 – do przewodu 3/8"

DN10 odpowiada przewodowi hydraulicznemu o nominalnym rozmiarze 3/8". To parametr strony końcówki przeznaczonej do zakucia na wężu.

Przy odtwarzaniu starego przewodu warto porównać zarówno rozmiar węża, jak i średnicę oczka. Dwie końcówki P01 DN10 mogą różnić się właśnie wymiarem D.

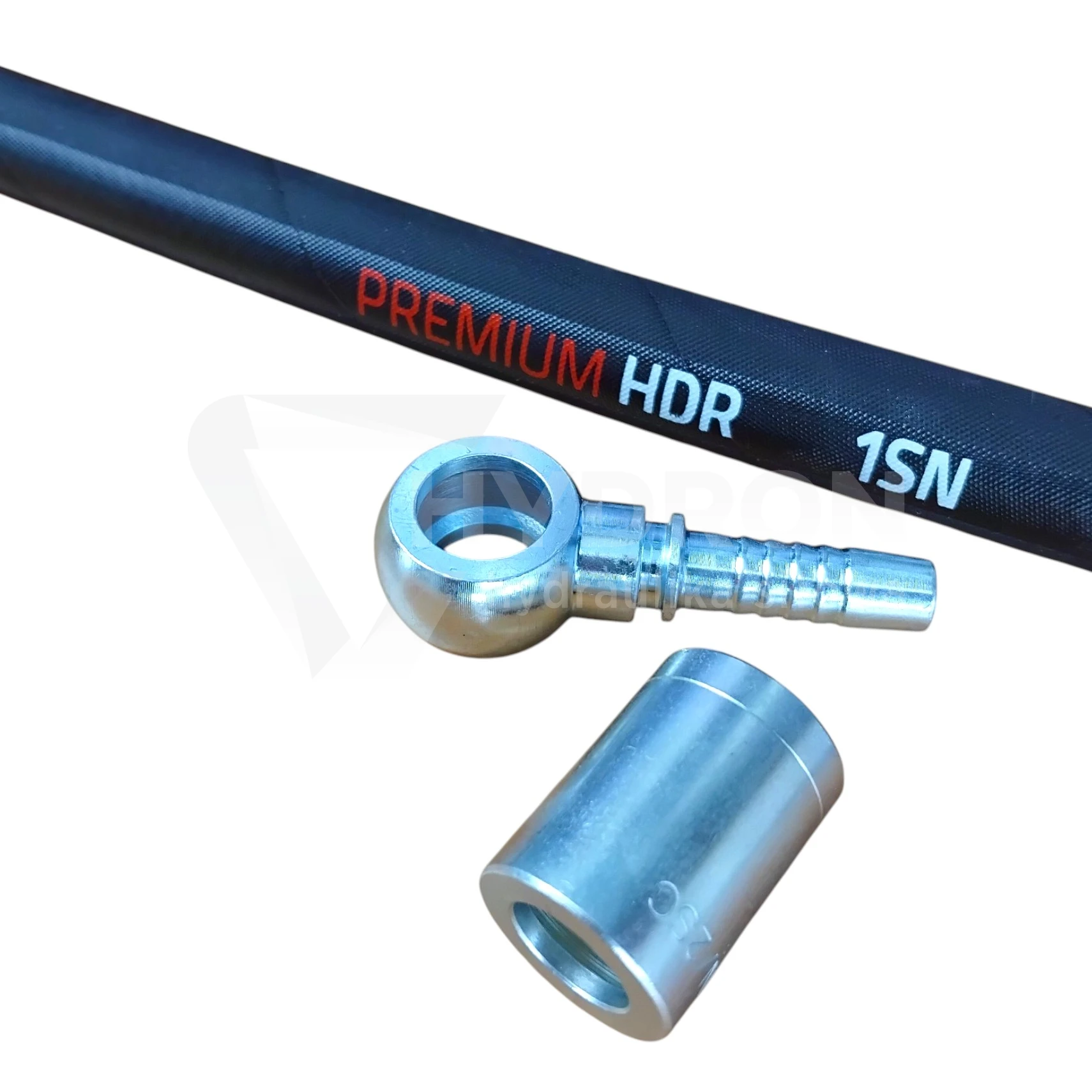

Do węży 1SN i 2SC

Ten wariant jest przeznaczony do zakuwania na wężach 1SN i 2SC. Przy wykonywaniu gotowego przewodu należy dobrać właściwą tuleję oraz parametry zacisku odpowiednie dla konkretnego zestawu wąż + końcówka + tuleja.

Nie należy dobierać średnicy zacisku wyłącznie na podstawie DN. Prawidłowa wartość powinna wynikać z tabeli zakuwania dla zastosowanych komponentów.

Dlaczego końcówki oczkowe stosuje się w ciasnej zabudowie?

Końcówka BANJO pozwala prowadzić przewód blisko powierzchni elementu hydraulicznego. Dzięki temu można ograniczyć ryzyko zbyt ciasnego zagięcia węża bezpośrednio za zakuciem oraz lepiej wykorzystać dostępną przestrzeń.
