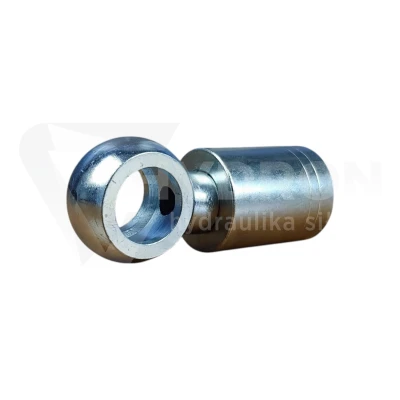

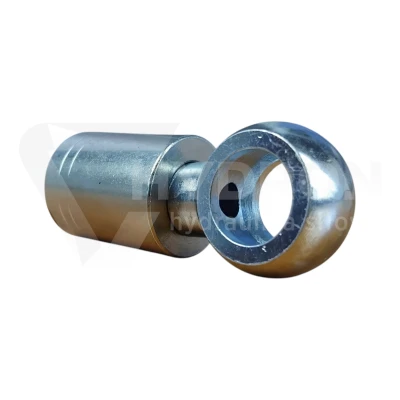

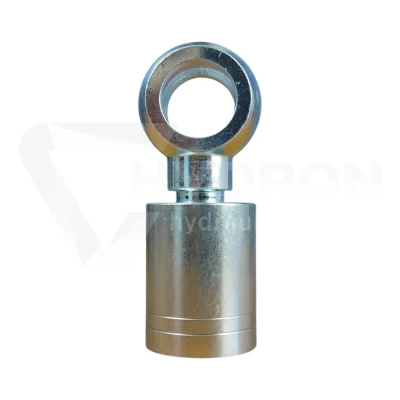

Zakucie Końcówka oczkowa P01 DN10 D22/2SN

Przejdź do sekcji Opinie

28,17 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø wybierz
Wersja końcówki wybierz
Rodzaj gwintu wybierz
Typ gwintu wybierz
Rozmiar gwintu wybierz
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) wybierz
Maksymalne ciśnienie końcówki 400 bar
Typ uszczelnienia końcówki nie dotyczy
Wykonanie stal automatowa
Temperatura pracy wybierz

Opis

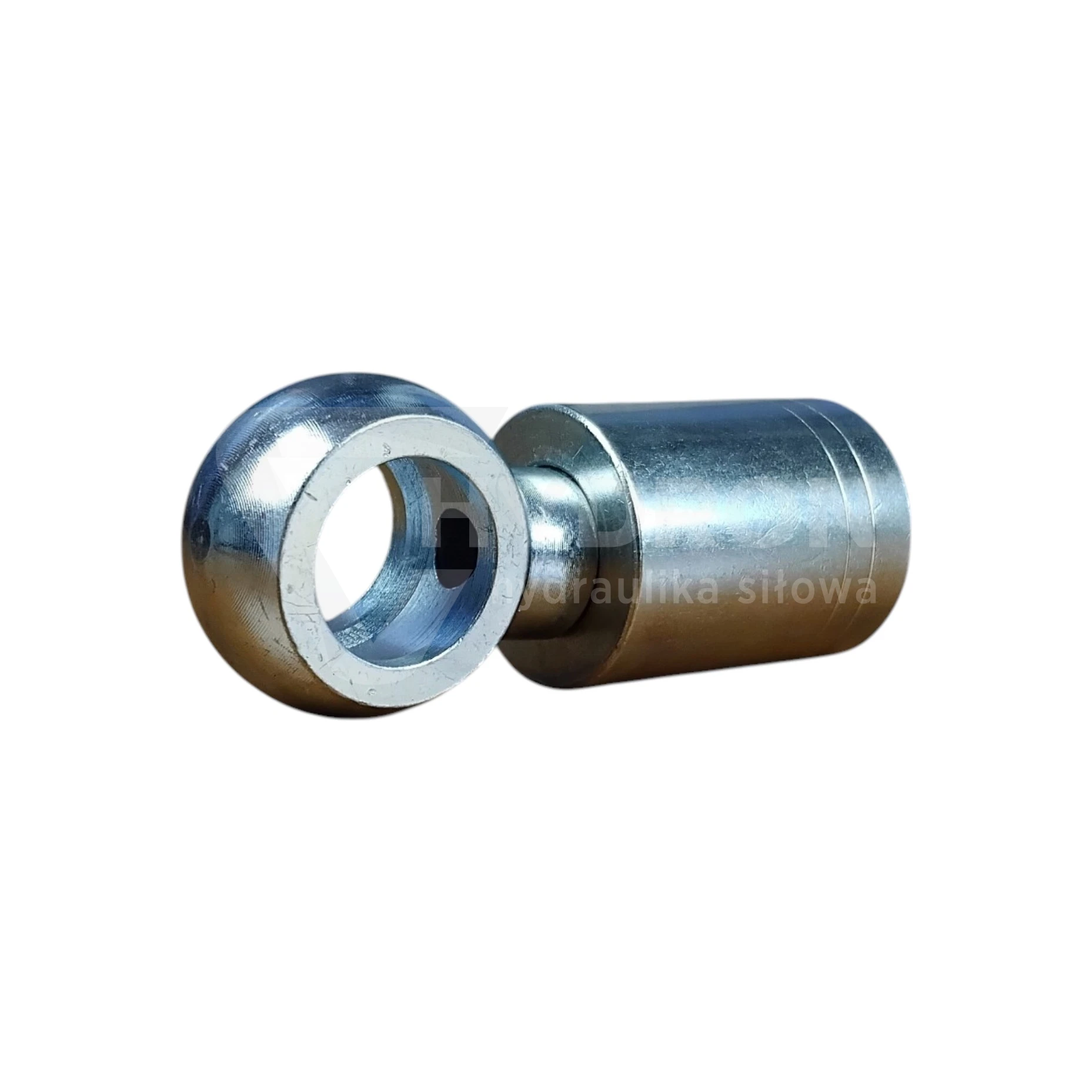

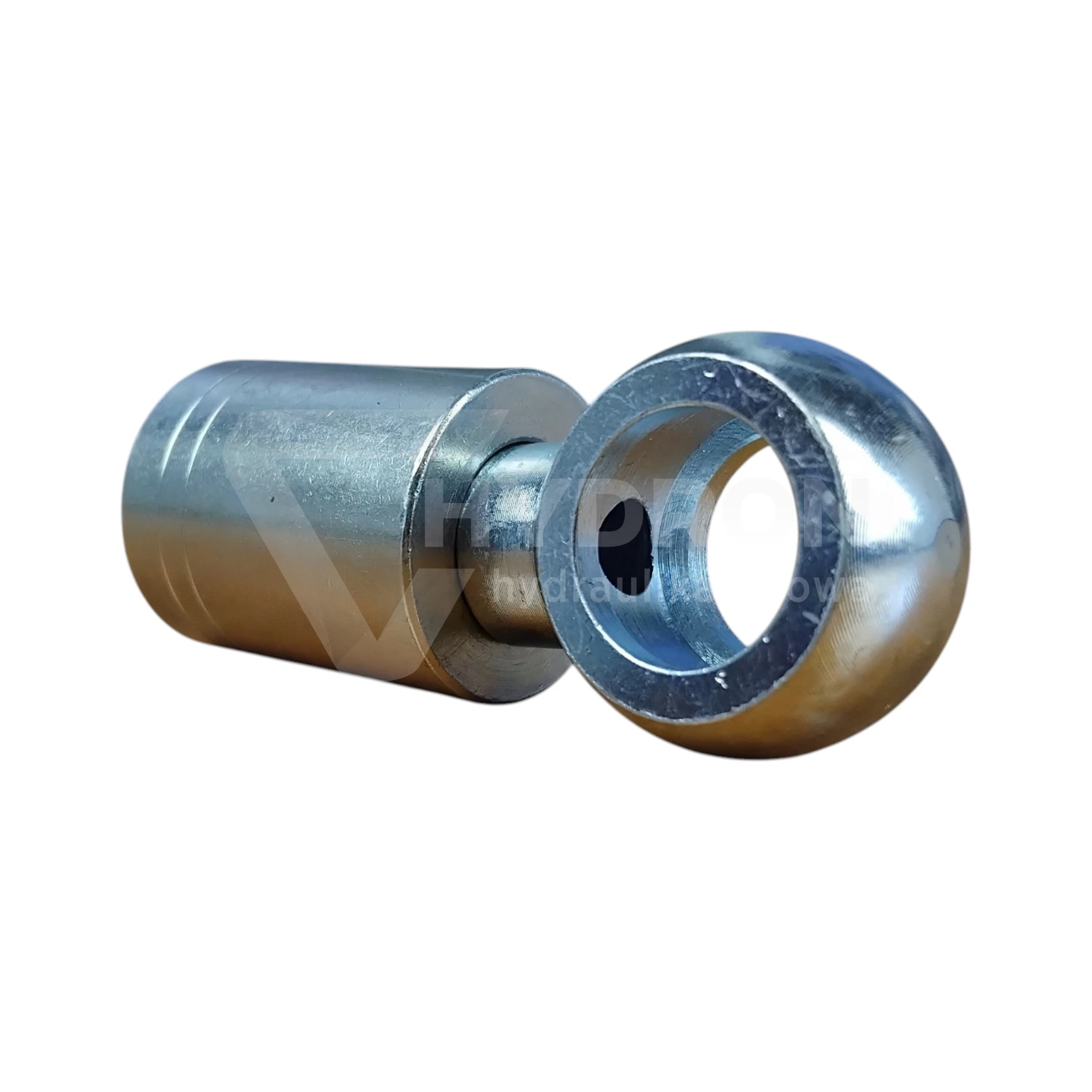

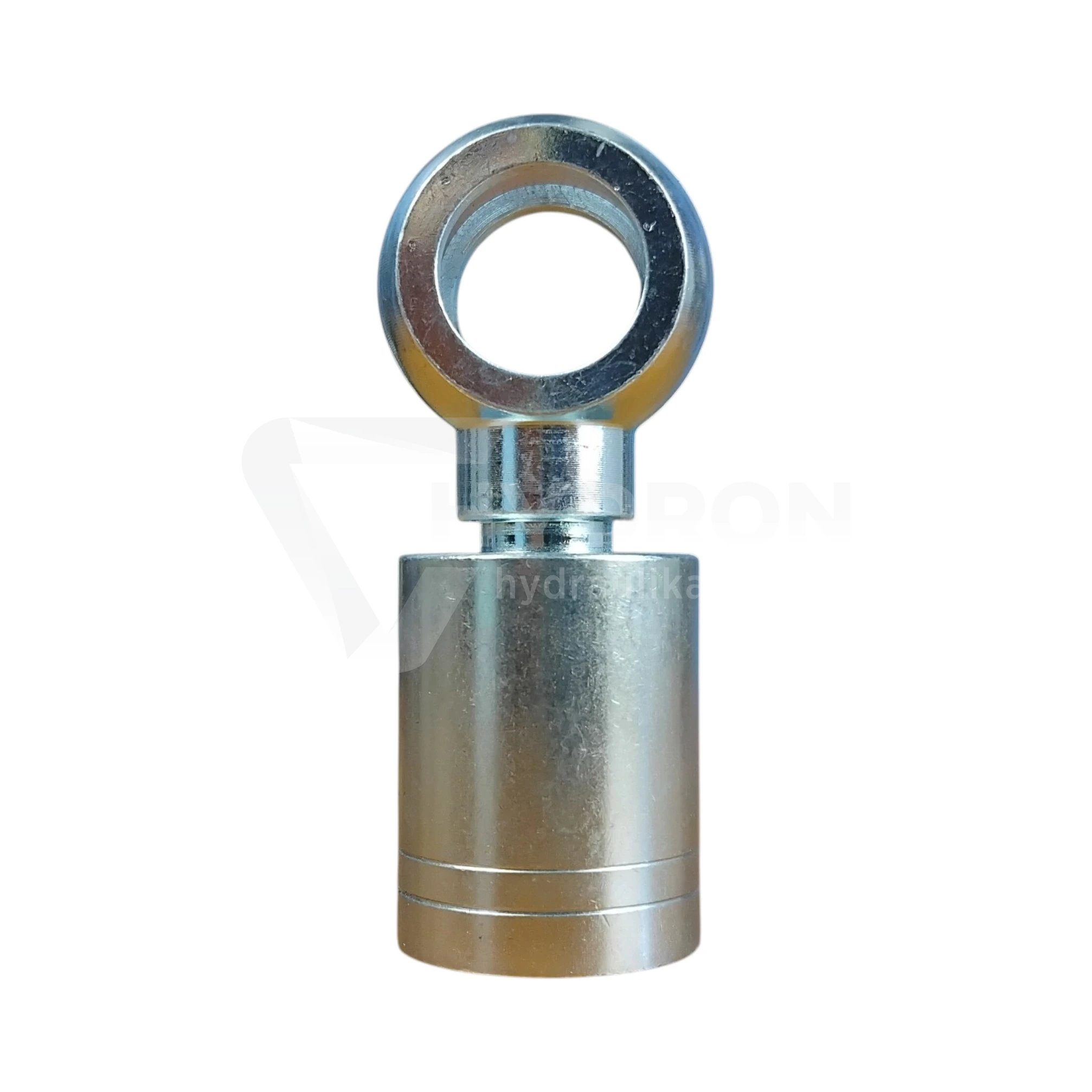

Zakucie oczkowe P01 DN10 D22 do węża 2SN

Zakucie oczkowe P01 DN10 D22 to końcówka hydrauliczna typu BANJO przeznaczona do wykonywania przewodów na wężu 2SN w rozmiarze DN10. Oczko o średnicy 22 mm pozwala wykonać zwarte połączenie na śrubę przelotową, dlatego ten wariant dobrze sprawdza się przy siłownikach, pompach, rozdzielaczach i innych elementach, gdzie przewód musi być poprowadzony blisko korpusu maszyny.

Parametry techniczne

typ końcówki: P01 / BANJO,
wykonanie: końcówka oczkowa prosta,
średnica nominalna węża: DN10,
rozmiar węża: 3/8",
średnica oczka: D22,
przeznaczenie: wykonywanie przewodów hydraulicznych,
typ węża: 2SN.

D22 – kiedy ten rozmiar ma znaczenie?

Oznaczenie D22 informuje o średnicy wewnętrznej oczka końcówki. To kluczowy parametr przy odtwarzaniu istniejącego przewodu, ponieważ dwa zakucia P01 przeznaczone do tego samego węża DN10 mogą różnić się właśnie średnicą oczka.

Przed zakupem warto więc sprawdzić nie tylko rozmiar przewodu, ale również średnicę oczka w starej końcówce lub odpowiadający jej element przyłączeniowy.

DN10 – strona węża 3/8"

DN10 określa rozmiar węża hydraulicznego i odpowiada nominalnie 3/8". Parametr ten dotyczy części końcówki przeznaczonej do zakucia na przewodzie.

Nie należy utożsamiać DN10 z D22. DN opisuje stronę węża, natomiast D22 odnosi się do oczka przyłączeniowego.

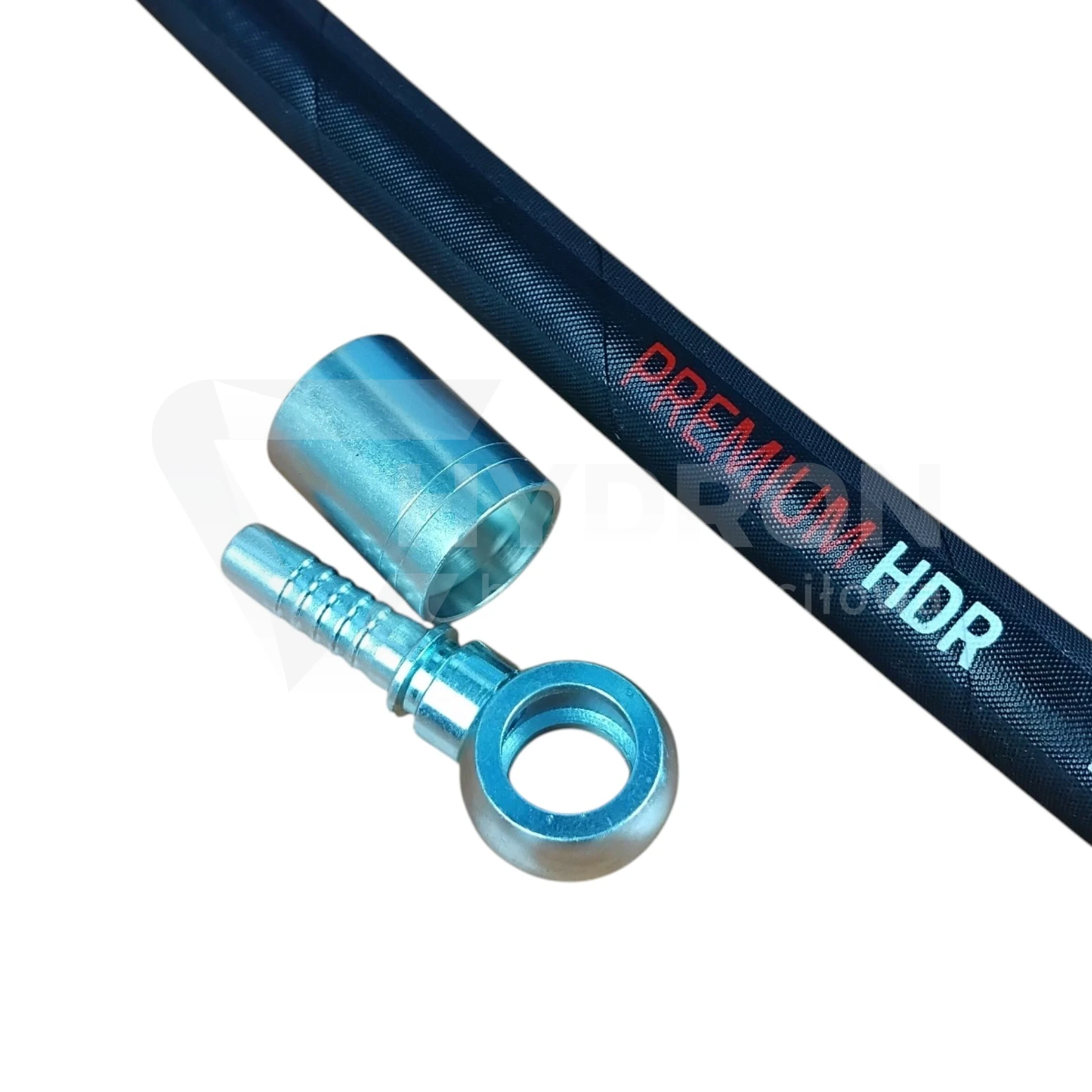

Do węża hydraulicznego 2SN

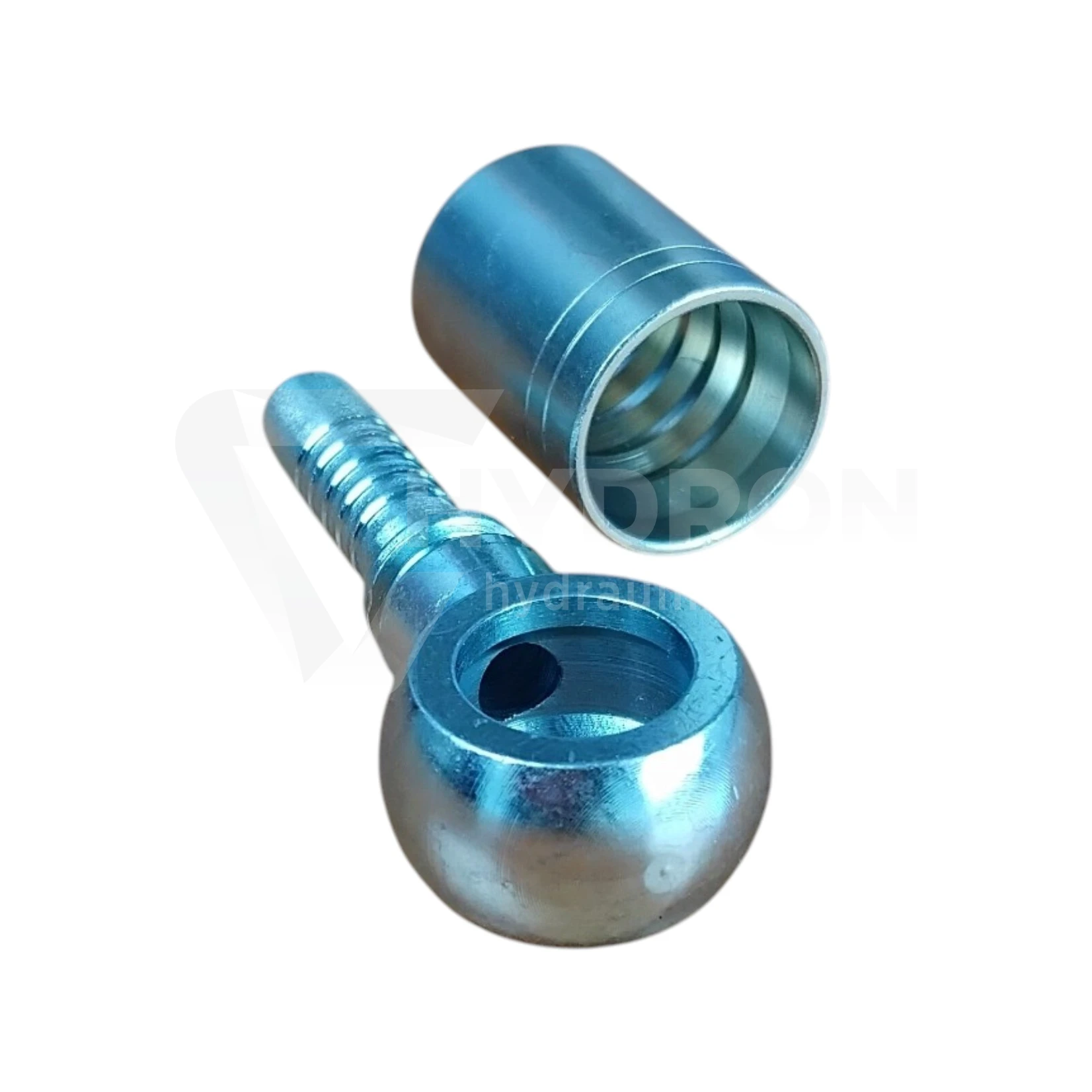

Ten wariant jest przeznaczony do zakuwania na wężu 2SN. Ze względu na konstrukcję przewodu 2SN należy stosować odpowiednio dobraną tuleję oraz parametry zacisku zgodne z konkretnym systemem węża i końcówki.

Prawidłowe zakucie wymaga zgodności wszystkich elementów. Sama średnica DN10 nie wystarcza do określenia właściwej tulei ani średnicy zacisku.

Połączenie BANJO w praktyce

Końcówki oczkowe typu BANJO są stosowane tam, gdzie przestrzeń montażowa jest ograniczona lub gdzie klasyczna końcówka prosta powodowałaby niekorzystne wygięcie przewodu. Oczkowa konstrukcja pozwala zbliżyć przewód do powierzchni elementu hydraulicznego i wykonać bardziej zwartą zabudowę.

Gdzie stosuje się P01 DN10 D22?

w przewodach hydraulicznych maszyn rolniczych,
w maszynach budowlanych,
w układach hydrauliki mobilnej,
przy siłownikach i pompach,
przy rozdzielaczach i blokach hydraulicznych,
w miejscach wymagających zwartego połączenia oczkowego.

Jak poprawnie dobrać końcówkę?

Przy wymianie starego przewodu najlepiej porównać kilka parametrów jednocześnie: rozmiar węża, średnicę oczka, typ końcówki oraz konstrukcję przewodu. W tym przypadku właściwa konfiguracja to P01, DN10, D22 i wąż 2SN.

Takie podejście ogranicza ryzyko zamówienia końcówki o właściwej stronie węża, ale niewłaściwym oczku.

Co sprawdzić przed zakupem?

czy przewód ma rozmiar DN10,
czy wymagane jest oczko D22,
czy stosowany przewód to 2SN,
czy geometria końcówki odpowiada staremu zakuciu,
czy dobrana tuleja jest właściwa dla zastosowanego węża.

Zakute przewody hydrauliczne w HYDRON

W HYDRON możemy przygotować zakuty wąż hydrauliczny na wymiar z dobraną końcówką oczkową, tuleją oraz parametrami zacisku odpowiednimi dla zastosowanego przewodu.
