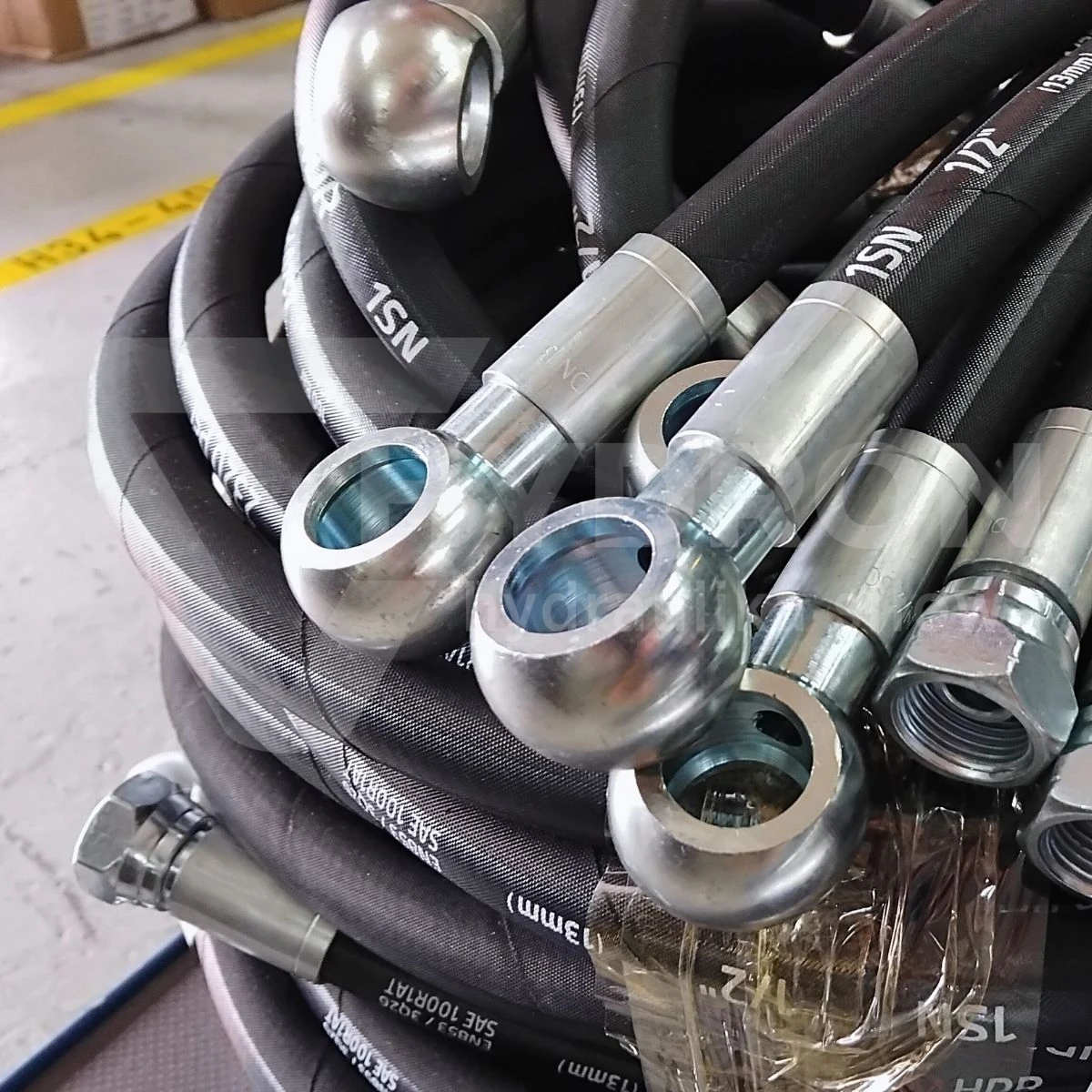

Zakucie Końcówka oczkowa P01 DN08 D14/1SN

Przejdź do sekcji Opinie

15,78 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 8 mm = DN08 ( 5/16" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint metryczny
Rozmiar oczka FI14 (M14x1,5)
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 400 bar
Typ uszczelnienia końcówki nie dotyczy
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

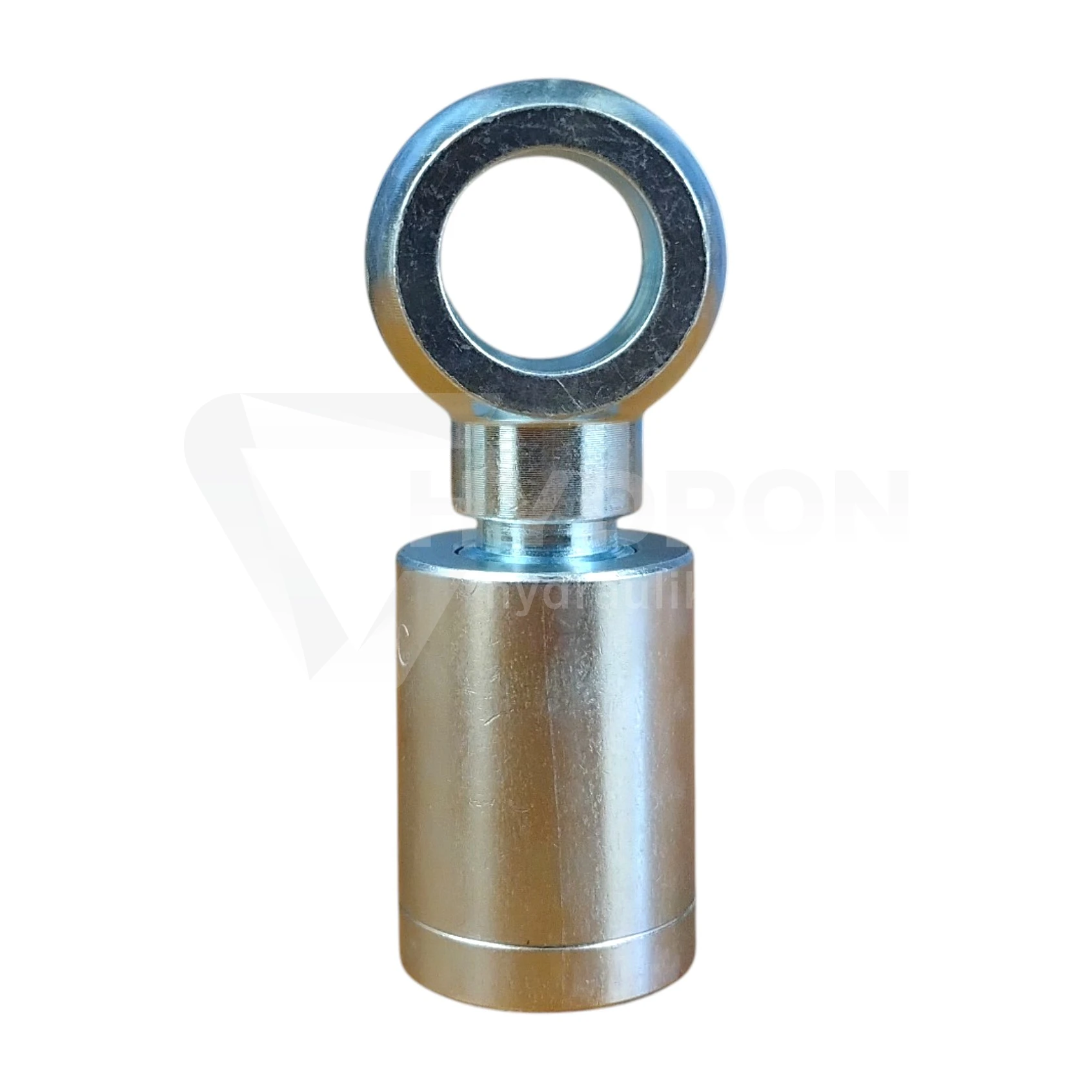

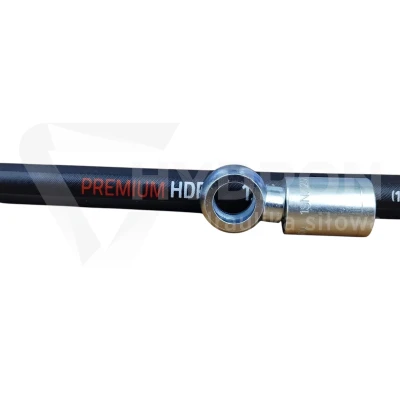

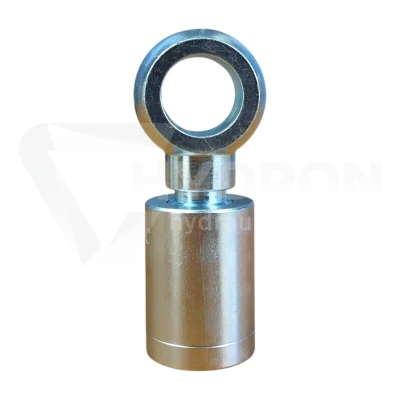

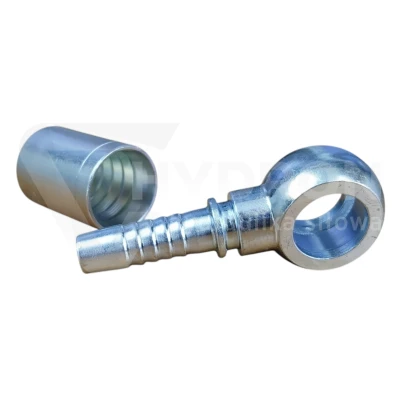

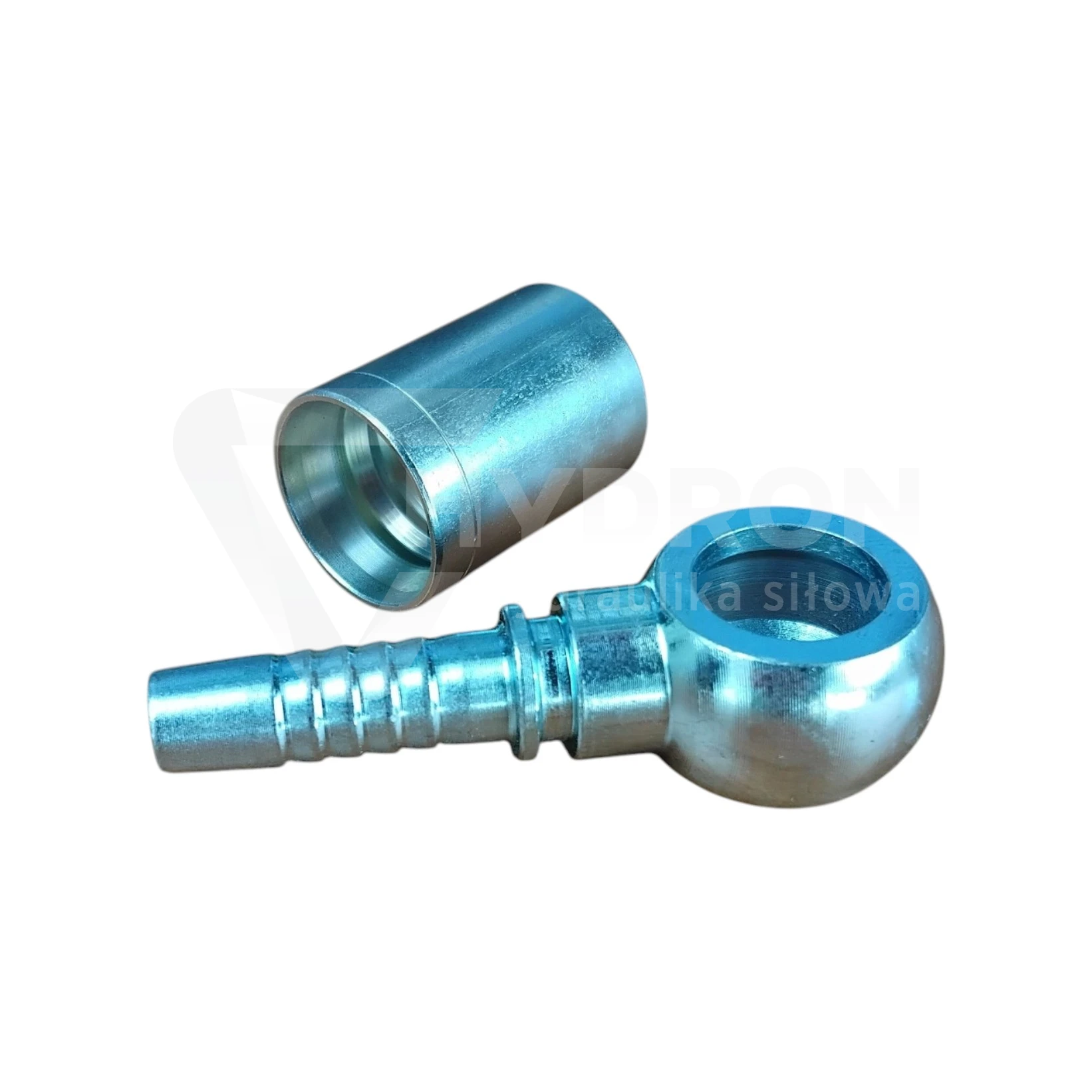

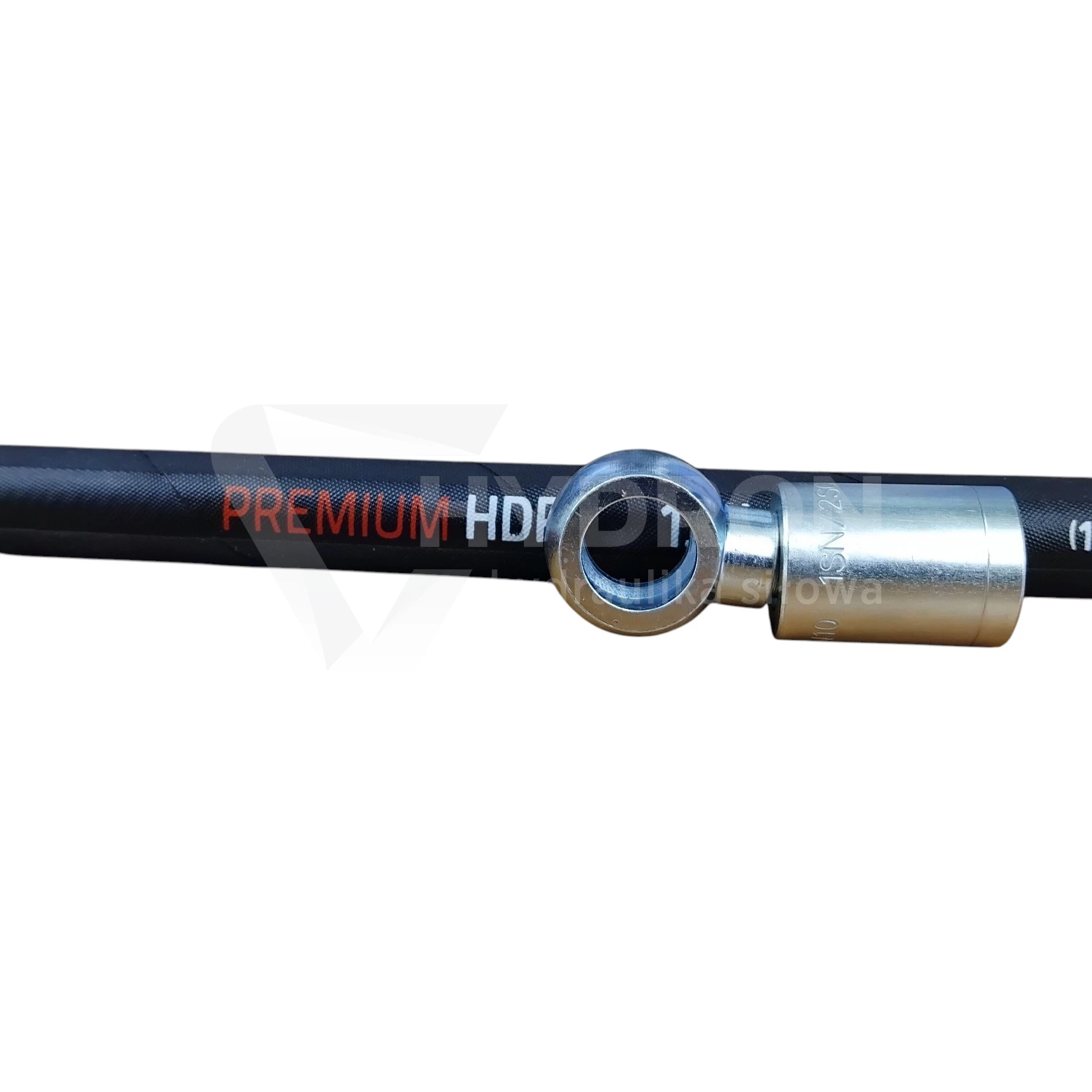

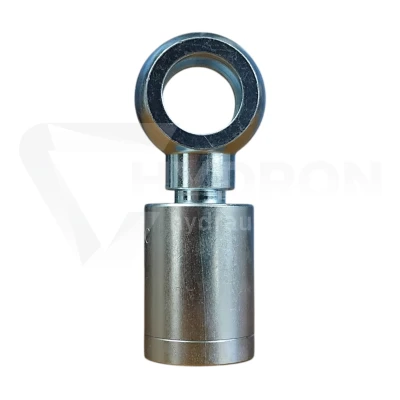

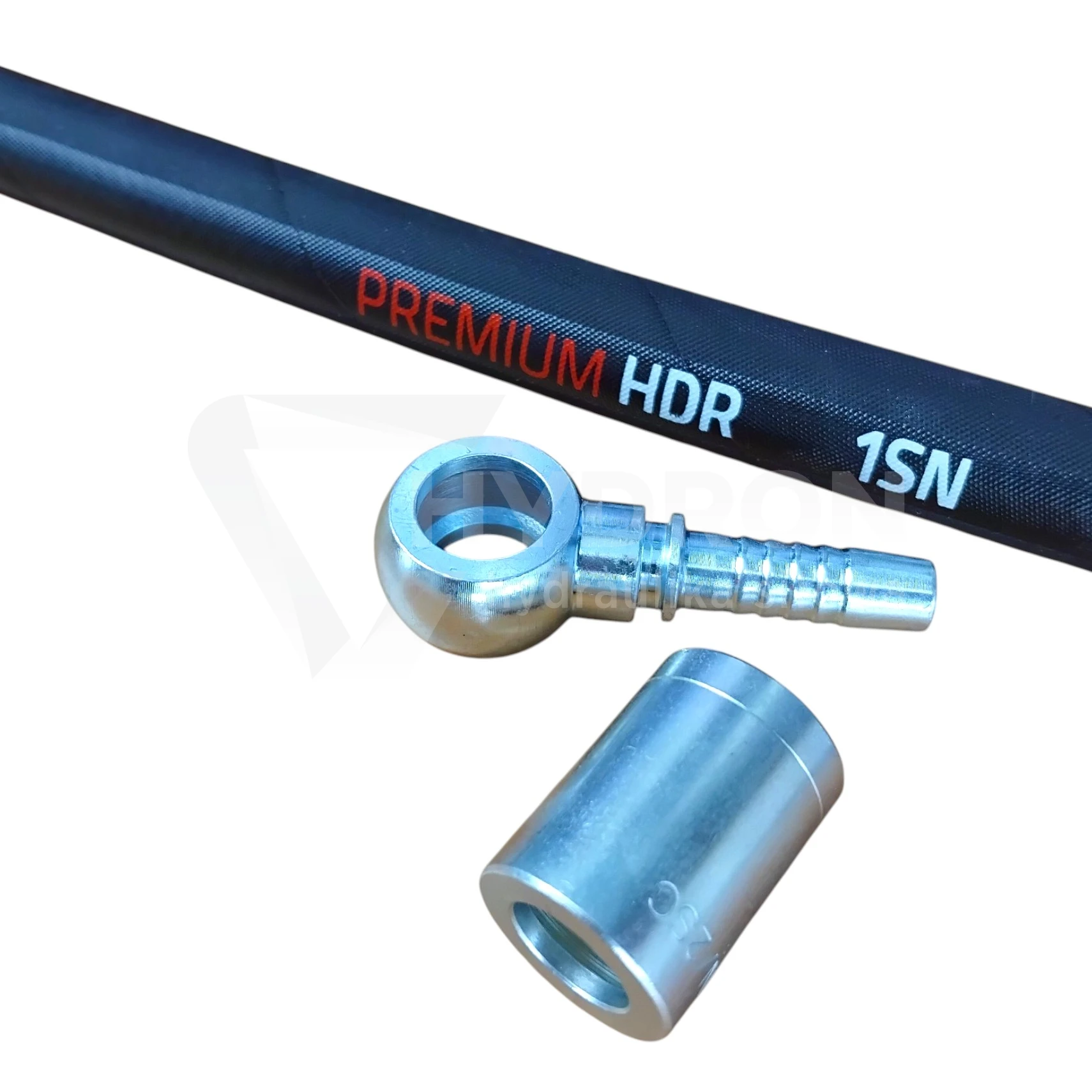

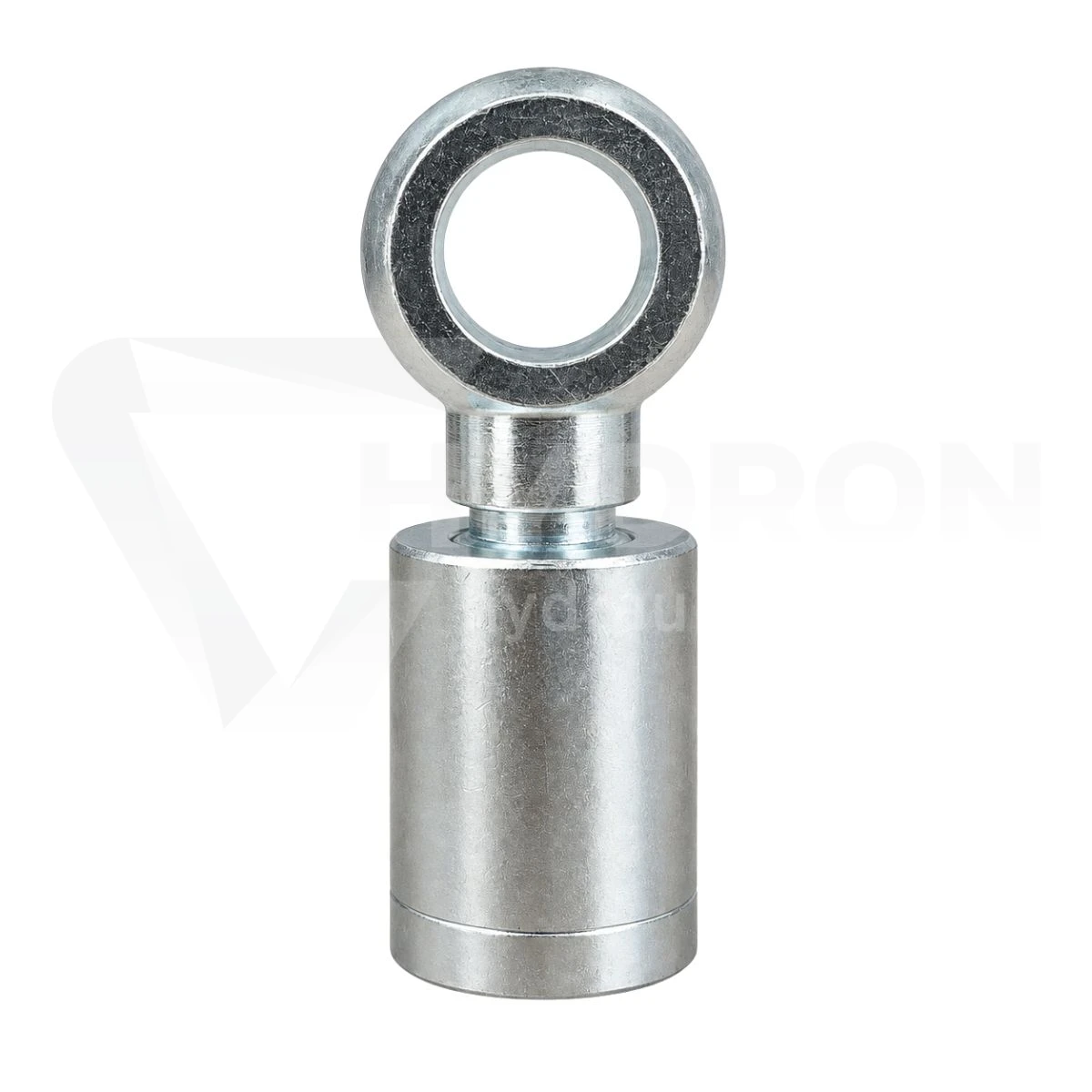

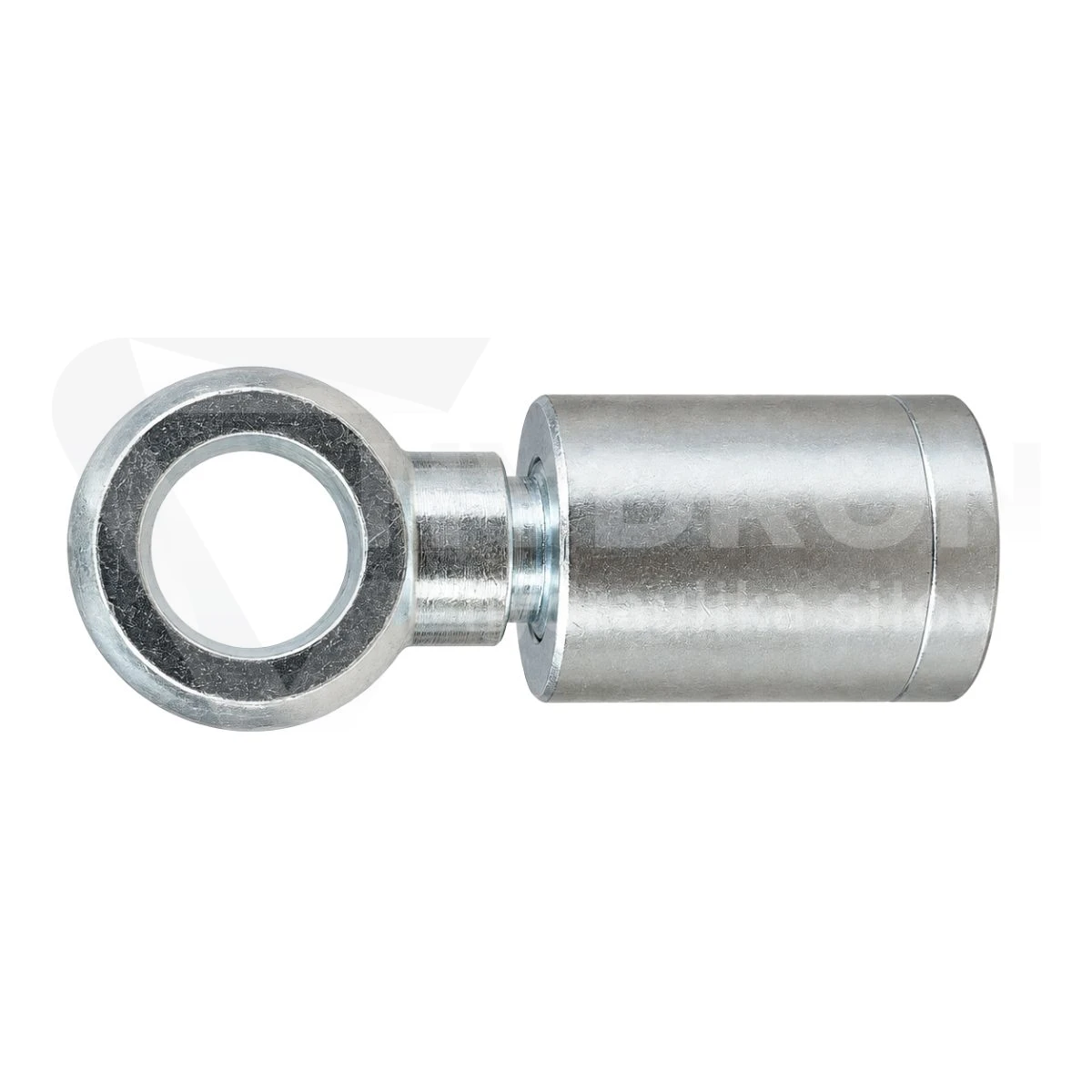

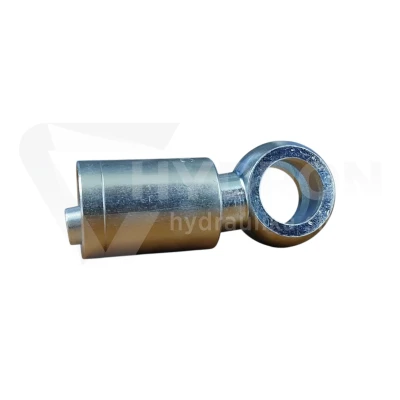

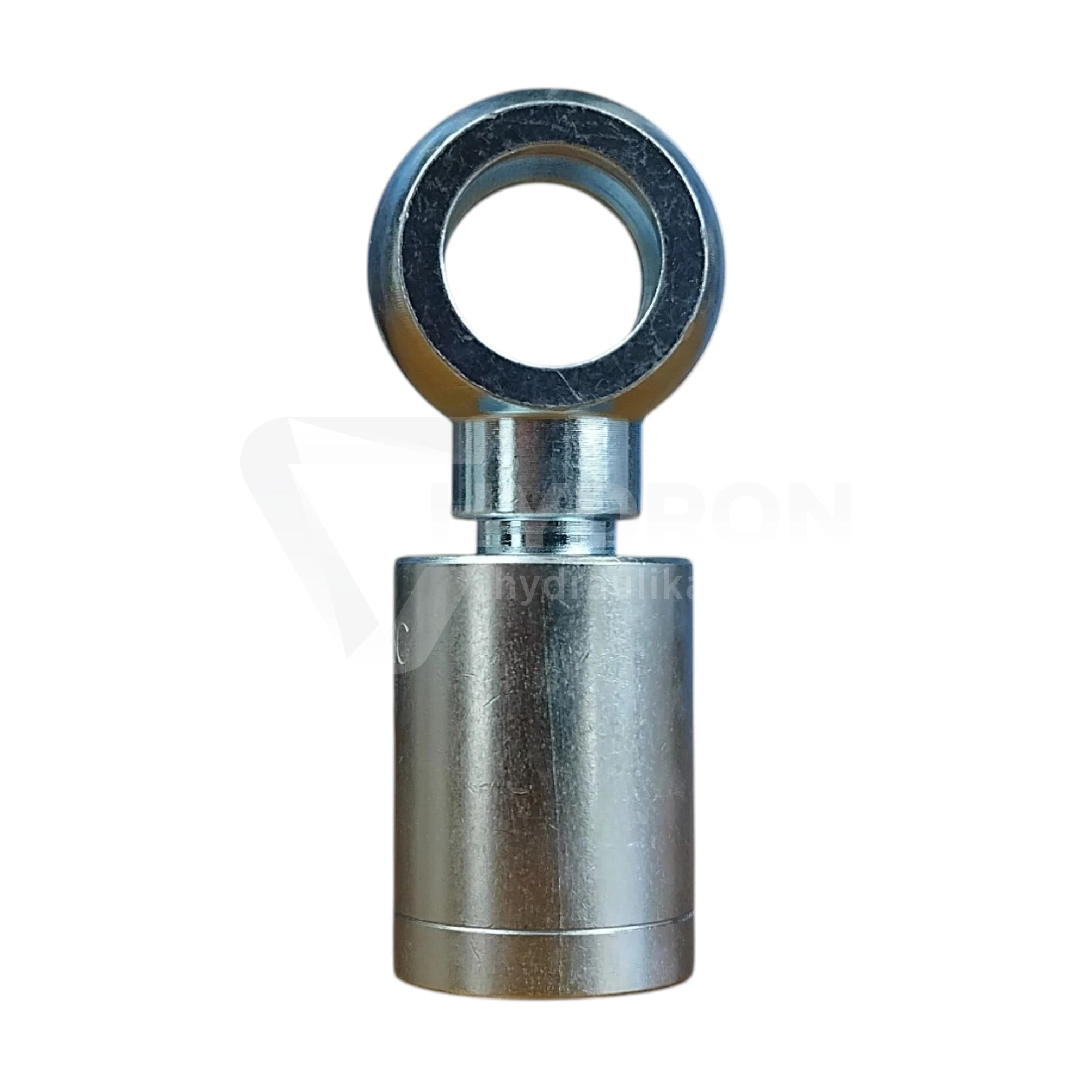

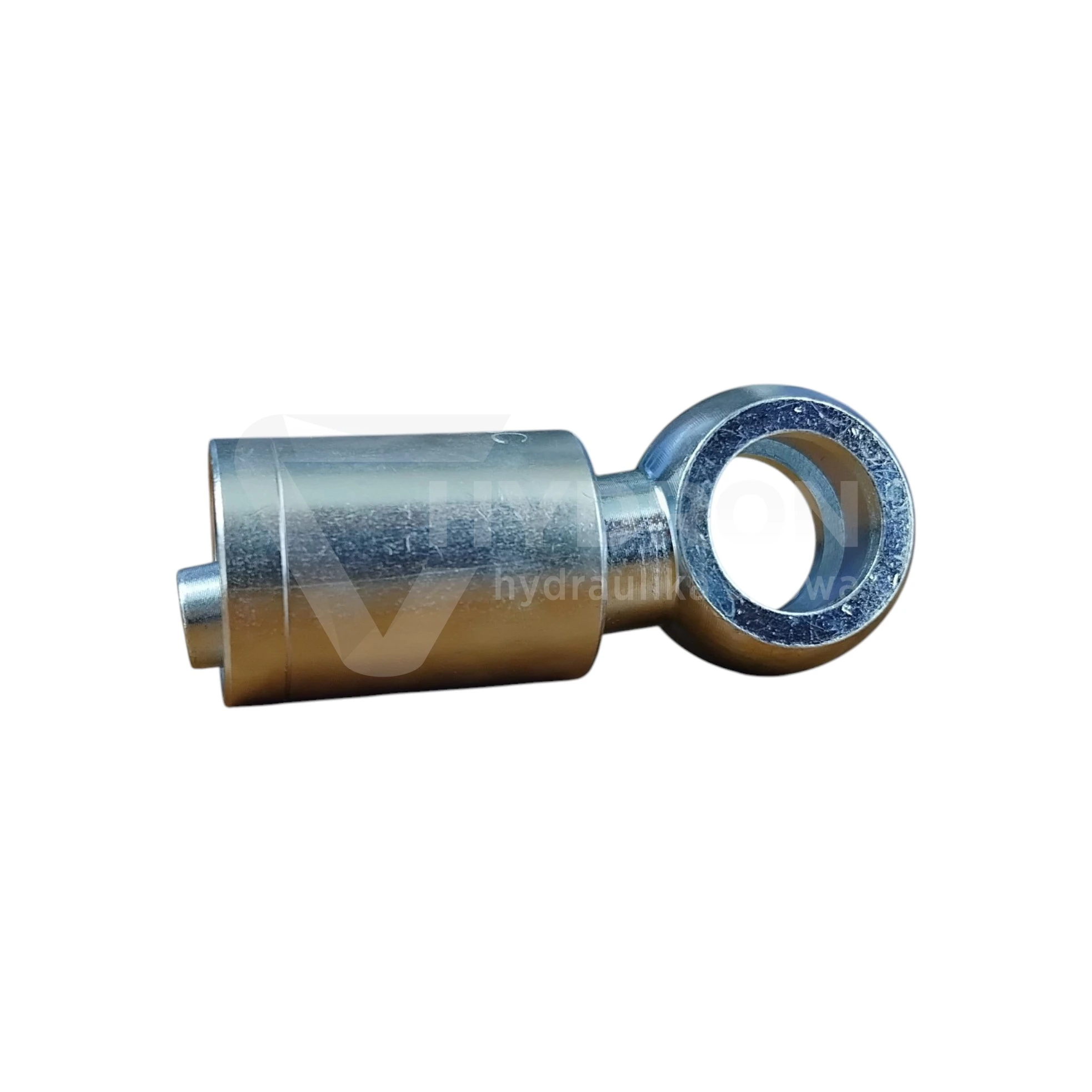

Zakucie oczkowe P01 DN08 D14 M14 do węża 1SN

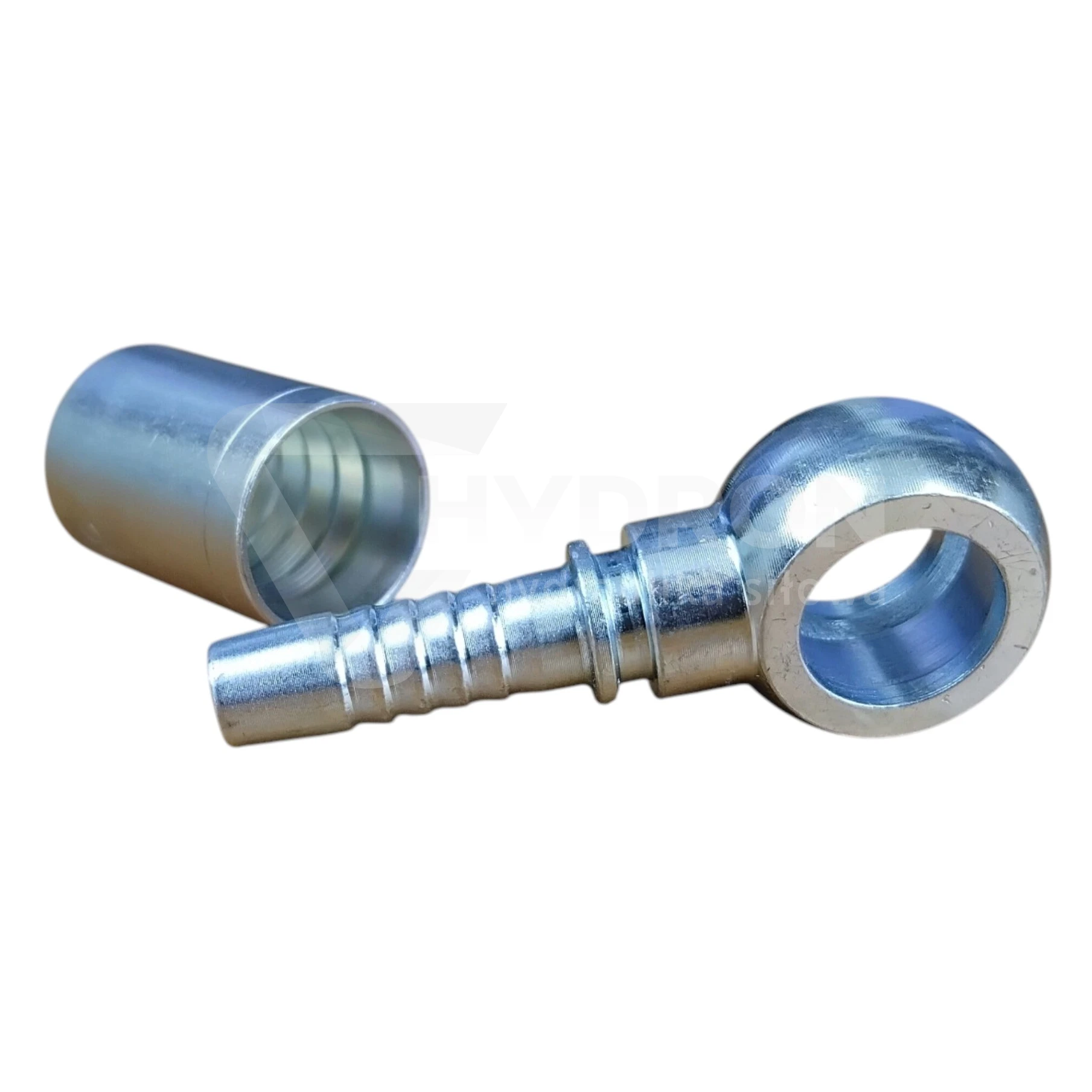

Zakucie oczkowe P01 DN08 D14 to metryczna końcówka typu BANJO przeznaczona do wykonywania przewodów hydraulicznych na wężu DN08. Oczko o średnicy 14 mm współpracuje ze śrubą M14, a wysokość oczka H14 pozwala zachować zwartą geometrię połączenia. Taka konstrukcja dobrze sprawdza się przy siłownikach, pompach, rozdzielaczach i innych elementach hydrauliki, gdzie dostępna przestrzeń montażowa jest ograniczona.

Parametry techniczne

typ końcówki: P01 / RNM / BANJO,
wykonanie: końcówka oczkowa metryczna,
średnica nominalna węża: DN08,
rozmiar węża: 5/16",
średnica oczka: D14,
pod śrubę: M14,
wysokość oczka: H14,
przeznaczenie: zakuwanie przewodów hydraulicznych,
typ węża: 1SN.

DN08, D14 i M14 – co oznaczają te parametry?

W oznaczeniu końcówki występują trzy wartości, które opisują różne elementy. DN08 określa rozmiar przewodu hydraulicznego, D14 oznacza średnicę wewnętrzną oczka, natomiast M14 wskazuje rozmiar śruby, z którą współpracuje końcówka.

Przy odtwarzaniu starego przewodu należy sprawdzić wszystkie te wartości. Sama zgodność średnicy węża nie wystarcza, jeśli oczko nie pasuje do śruby zastosowanej w maszynie.

Oczko D14 pod śrubę M14

Końcówka posiada oczko o średnicy 14 mm przeznaczone pod śrubę M14. Połączenie typu BANJO umożliwia przepływ medium przez śrubę przelotową i oczko końcówki, dzięki czemu przewód może być zamontowany bardzo blisko korpusu elementu hydraulicznego.

Takie rozwiązanie jest często stosowane tam, gdzie klasyczna końcówka osiowa powodowałaby problem z poprowadzeniem przewodu lub wymagałaby wykonania zbyt ciasnego łuku.

H14 – wysokość oczka również ma znaczenie

Dla wariantu P01 DN08 D14 HYDRON podaje wysokość oczka H14. Parametr ten warto sprawdzić szczególnie podczas wymiany istniejącego przewodu, ponieważ wpływa na dopasowanie końcówki do długości śruby oraz elementów uszczelniających.

Dwie końcówki o tej samej średnicy oczka mogą różnić się wysokością, dlatego przy precyzyjnym odtwarzaniu przewodu warto porównać również ten wymiar.

Końcówka BANJO do miejsc z ograniczoną przestrzenią

Największą zaletą końcówki oczkowej jest kompaktowy sposób podłączenia. Wąż może zostać wyprowadzony równolegle do powierzchni elementu, zamiast wychodzić daleko na wprost.

Może to ułatwić montaż przewodu przy ramie maszyny, obudowie, siłowniku lub innym elemencie znajdującym się blisko punktu przyłączeniowego.

DN08 – do węża 5/16"

DN08 odpowiada rozmiarowi przewodu 5/16". Jest to parametr części końcówki przeznaczonej do zakucia na wężu i nie należy go mylić ze średnicą oczka D14.

Przy produkcji przewodu trzeba dobrać końcówkę, tuleję oraz wąż jako jeden kompatybilny zestaw, a następnie zastosować właściwe parametry zacisku.

Do przewodu hydraulicznego 1SN

Ten wariant został oznaczony jako końcówka do węża 1SN. Przy zakuwaniu należy zastosować tuleję odpowiednią do konkretnej konstrukcji przewodu i końcówki.

Nie należy dobierać średnicy zakucia wyłącznie na podstawie wartości DN. Parametr zacisku powinien wynikać z właściwej tabeli zakuwania dla zastosowanego kompletu.

Gdzie stosuje się P01 DN08 D14?

Końcówki oczkowe P01 są stosowane w hydraulice maszyn rolniczych, budowlanych, przemysłowych i mobilnych. Szczególnie dobrze sprawdzają się w miejscach, gdzie przyłącze wykonane jest na śrubę przelotową i ważna jest niewielka przestrzeń potrzebna do montażu.
