Zakucie Końcówka oczkowa P01 DN10 D16/ 1SN / 2SC

Przejdź do sekcji Opinie

16,61 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint metryczny
Typ gwintu nie dotyczy
Rozmiar oczka FI16 (M16x1,5)
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 400 bar
Typ uszczelnienia końcówki nie dotyczy
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

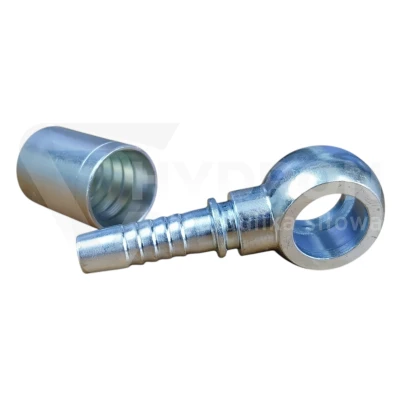

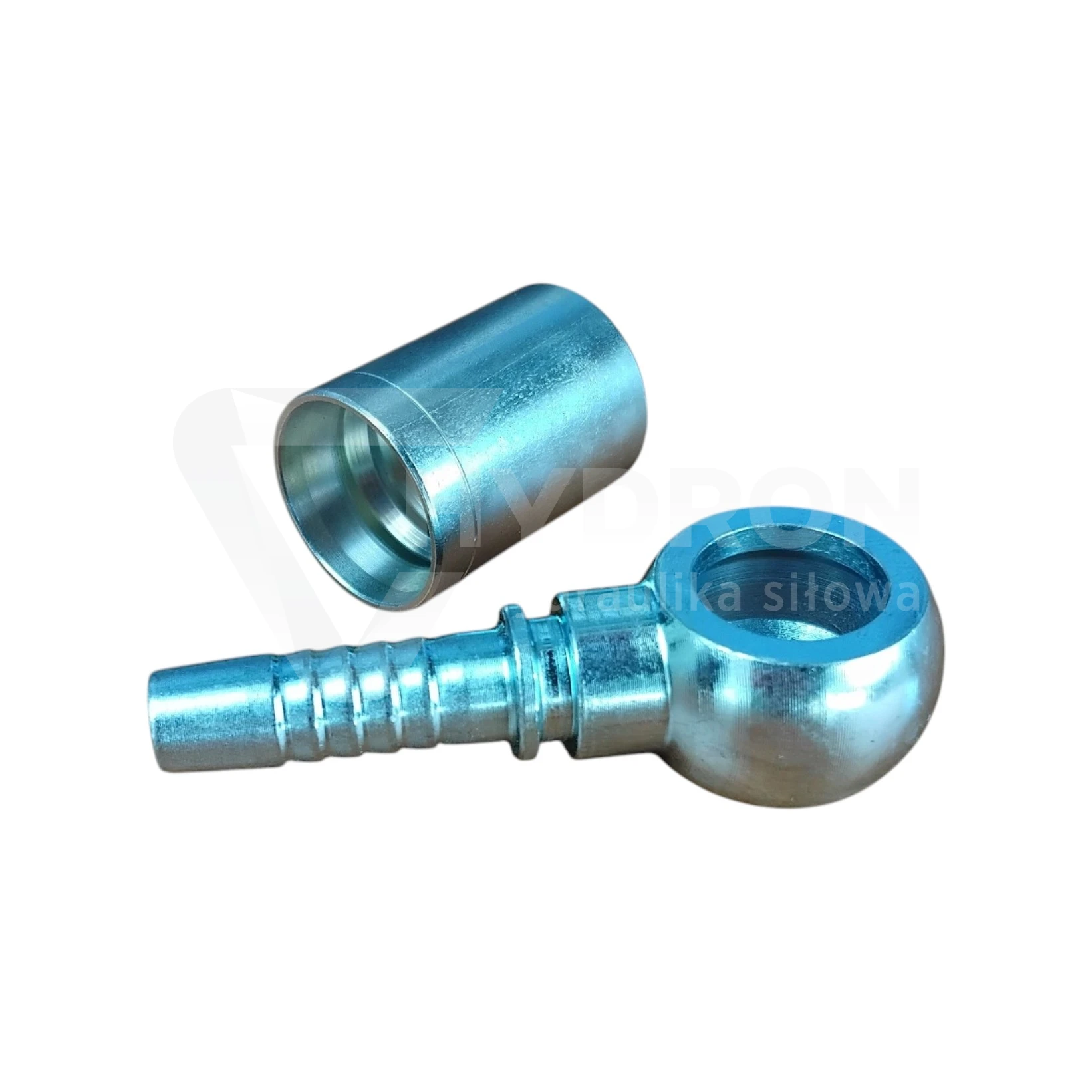

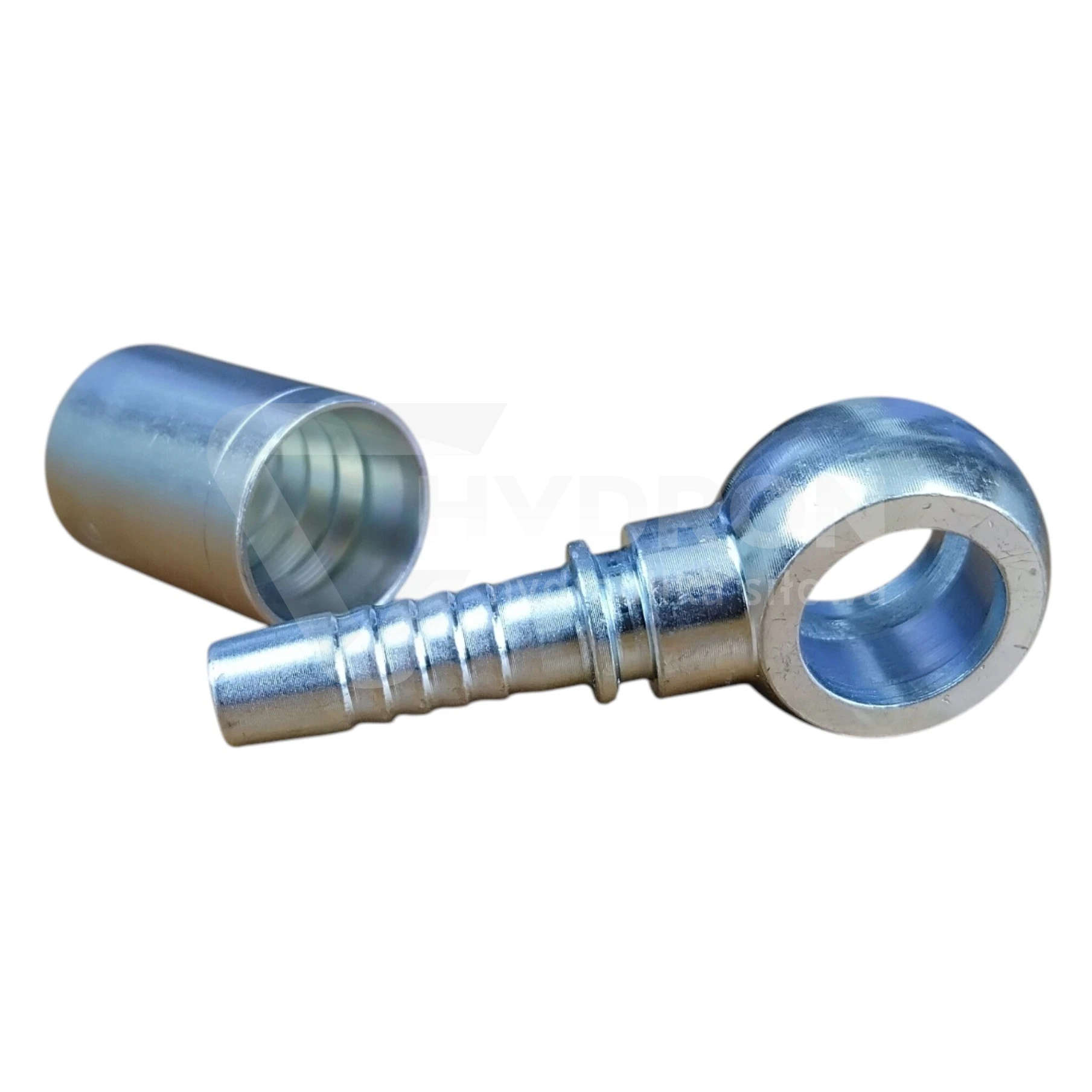

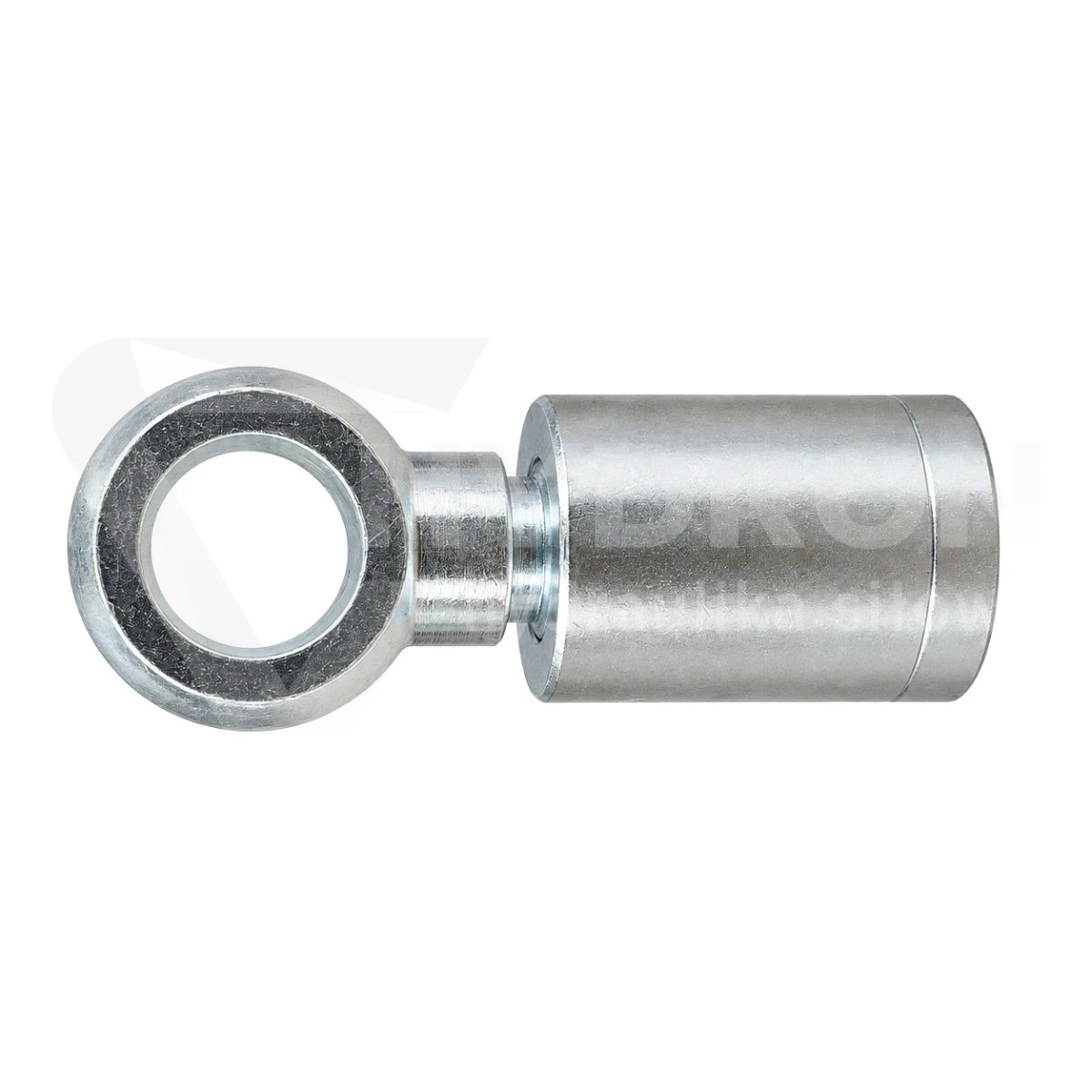

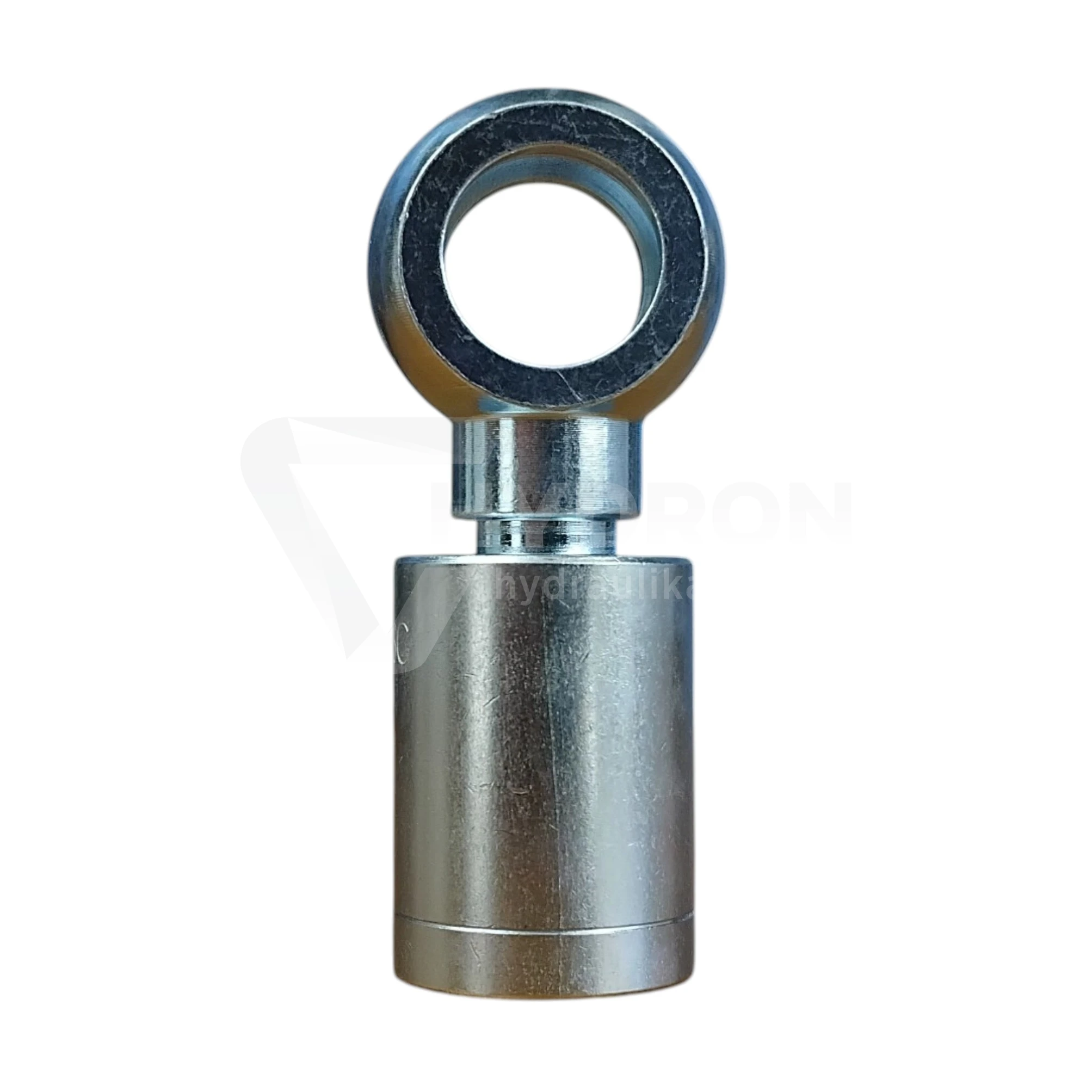

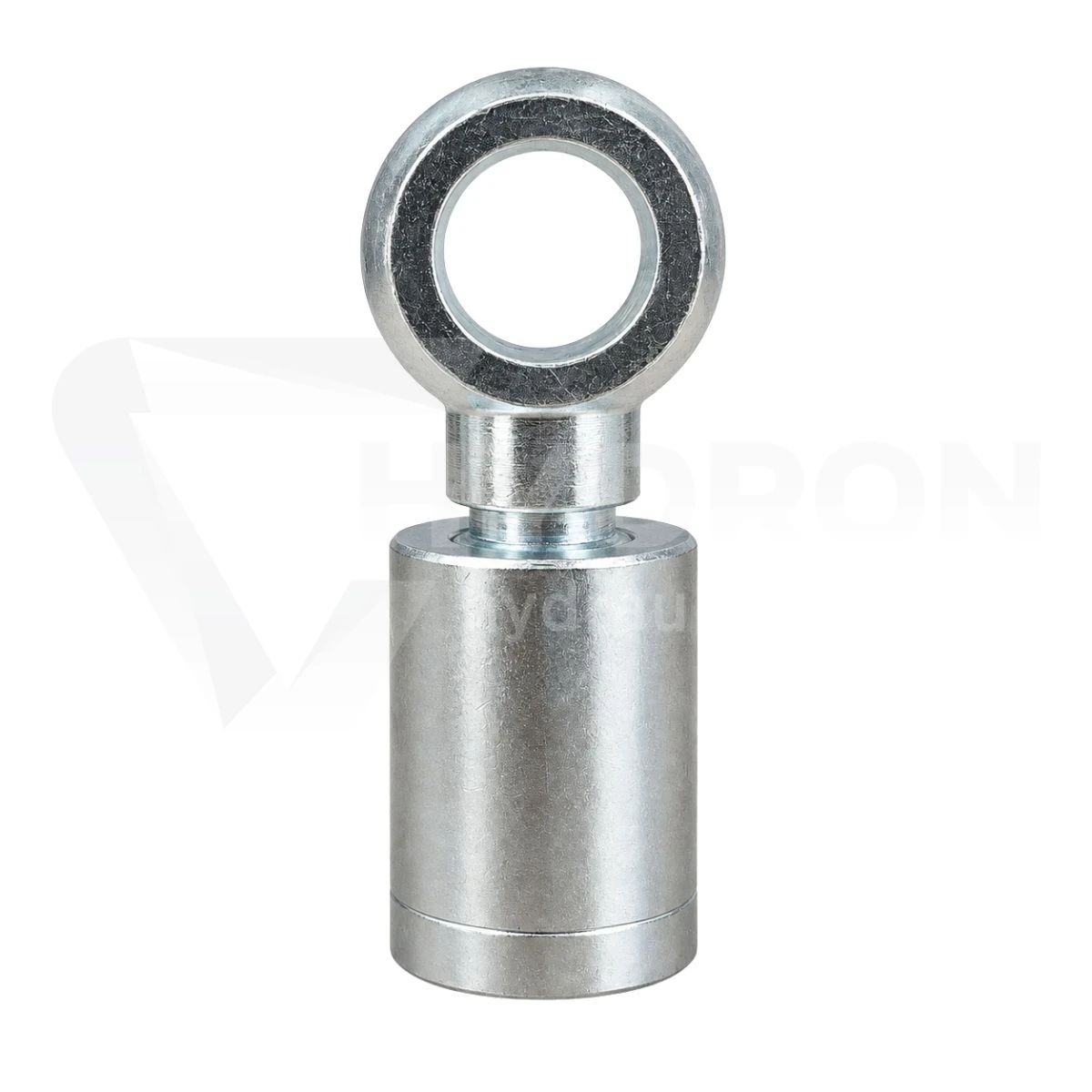

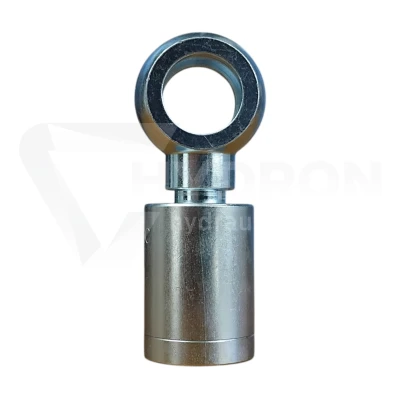

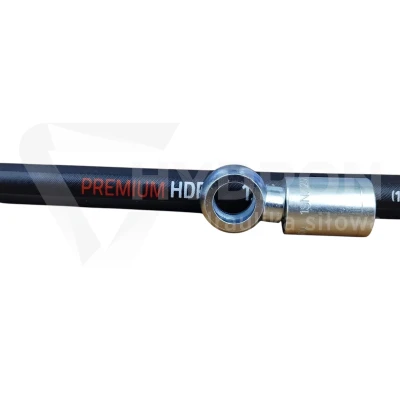

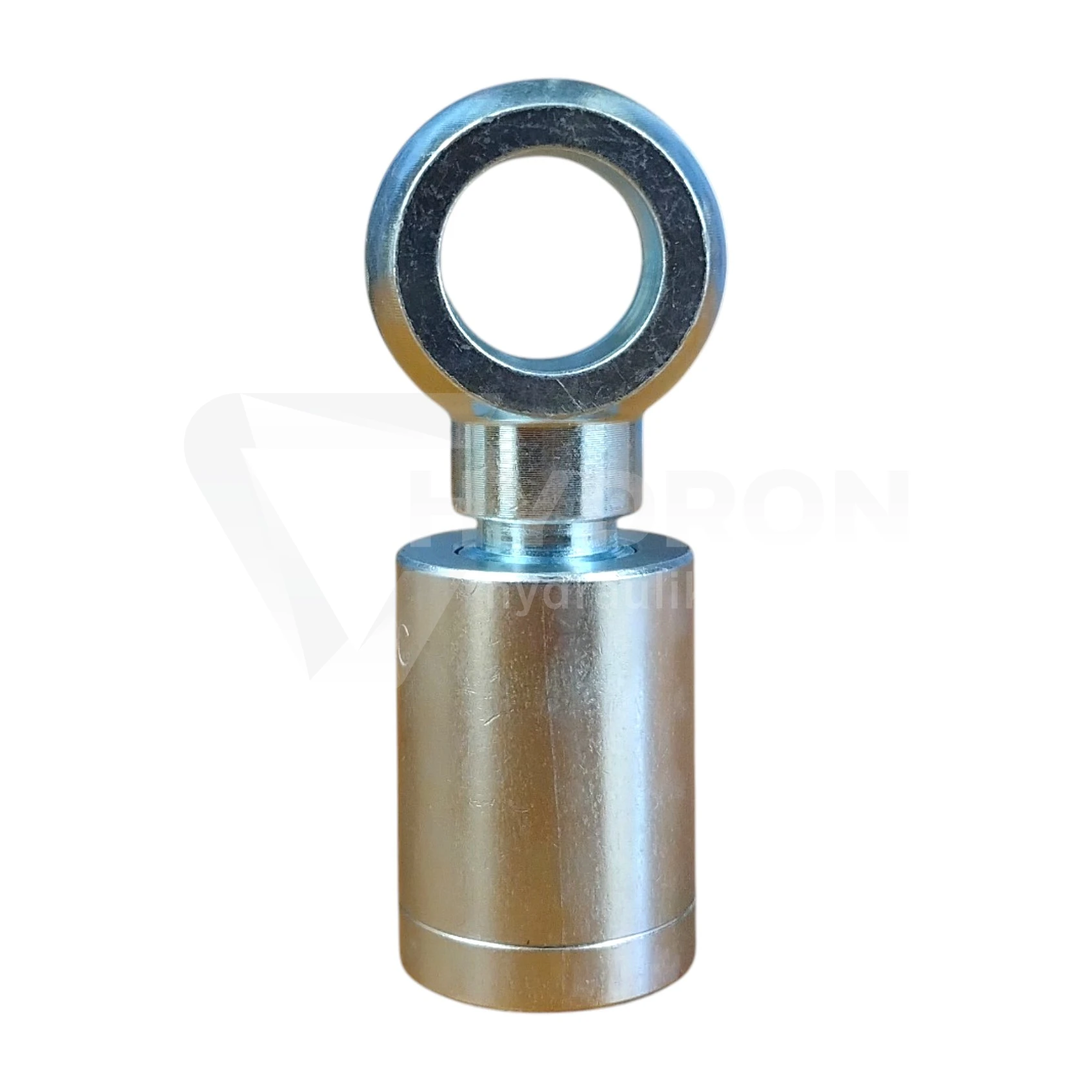

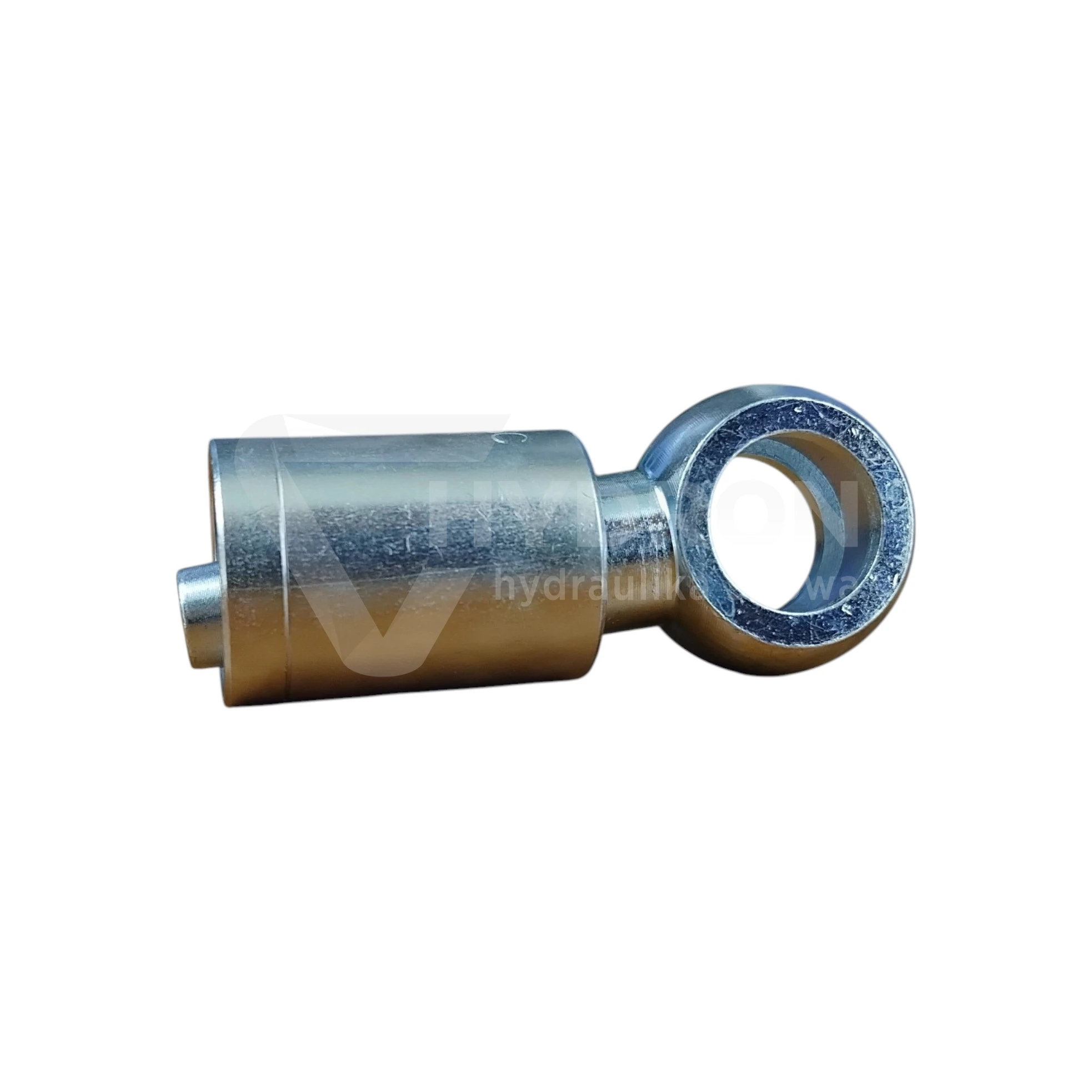

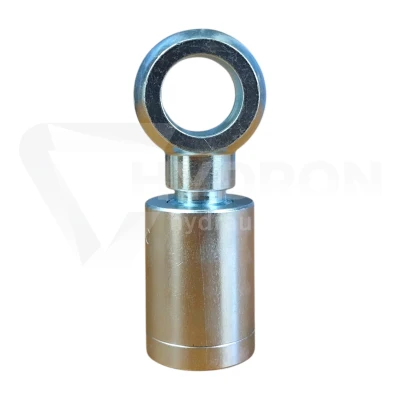

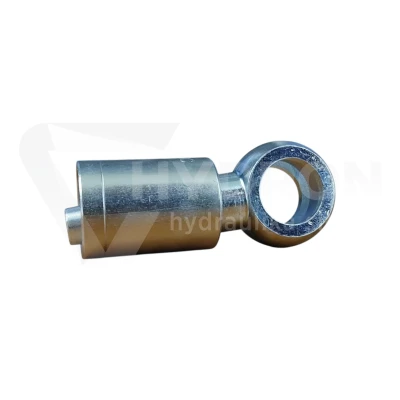

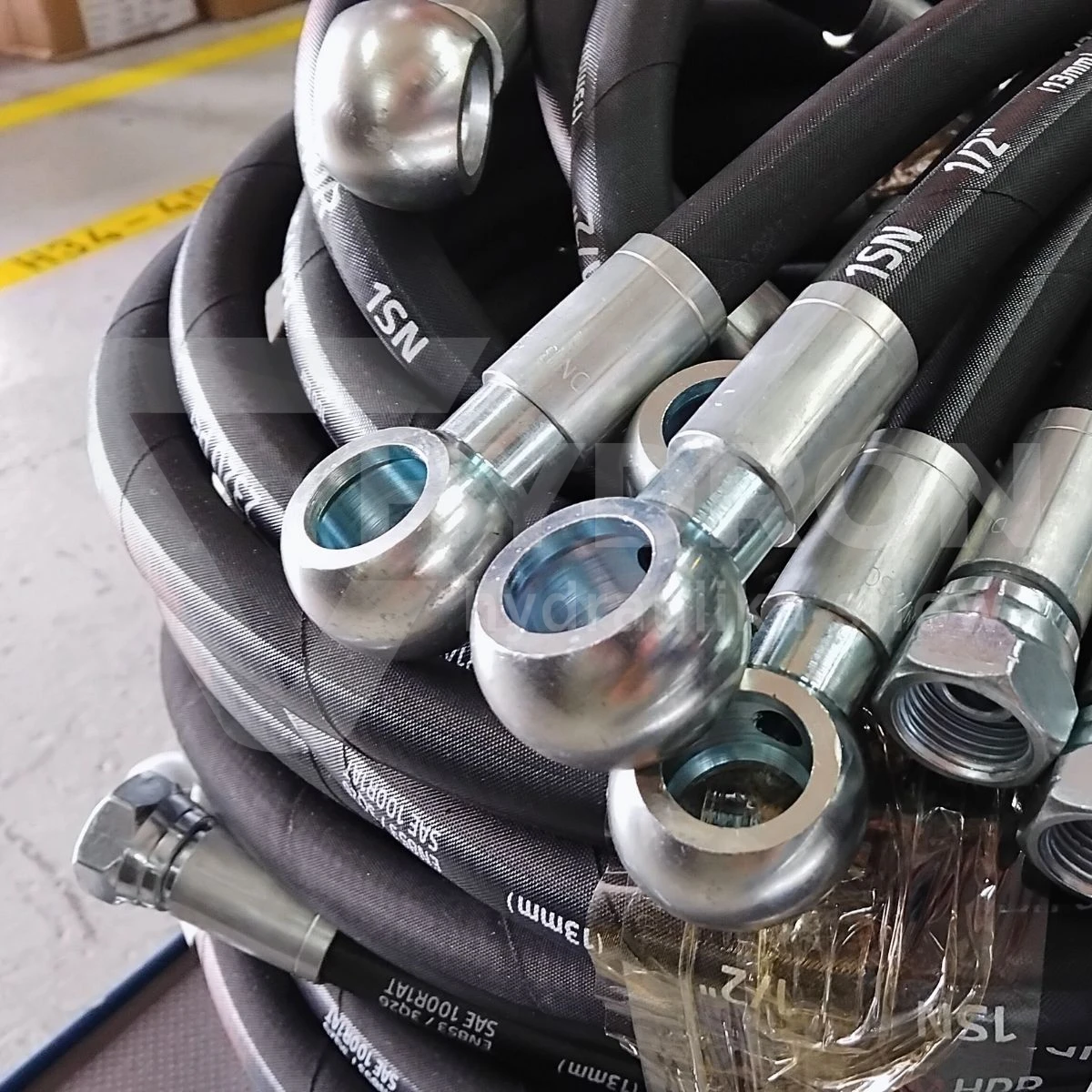

Zakucie oczkowe P01 DN10 D16 M16 do węża 1SN / 2SC

Zakucie oczkowe P01 DN10 D16 to metryczna końcówka hydrauliczna typu BANJO przeznaczona do wykonywania przewodów na wężach DN10. Oczko o średnicy 16 mm współpracuje ze śrubą M16, a wysokość oczka H16 pozwala uzyskać zwarte połączenie w miejscach, gdzie klasyczna końcówka prosta zajmowałaby zbyt dużo przestrzeni. Wariant jest przeznaczony do zakuwania między innymi na wężach 1SN i 2SC.

Parametry techniczne

typ końcówki: P01 / RNM / BANJO,
wykonanie: końcówka oczkowa prosta,
średnica nominalna węża: DN10,
rozmiar węża: 3/8",
średnica oczka: D16,
śruba współpracująca: M16,
wysokość oczka: H16,
rodzaj przyłącza: metryczne oczkowe,
przeznaczenie: zakuwanie przewodów hydraulicznych,
kompatybilność: węże 1SN / 2SC.

DN10, D16 i M16 – trzy różne parametry

W oznaczeniu tej końcówki występują trzy wartości, których nie należy ze sobą mylić. DN10 określa rozmiar przewodu hydraulicznego, D16 oznacza średnicę wewnętrzną oczka, natomiast M16 wskazuje rozmiar śruby przelotowej współpracującej z końcówką.

Przy odtwarzaniu starego przewodu trzeba sprawdzić wszystkie te parametry osobno. Sama zgodność rozmiaru węża nie daje pewności, że oczko będzie pasowało do istniejącego przyłącza.

Oczko D16 pod śrubę M16

Końcówka posiada oczko o średnicy 16 mm przeznaczone do współpracy ze śrubą M16. Połączenie typu BANJO umożliwia przepływ medium przez śrubę drążoną i oczko końcówki, dzięki czemu przewód może zostać podłączony bardzo blisko korpusu maszyny lub elementu hydraulicznego.

Taka konstrukcja jest szczególnie praktyczna przy siłownikach, pompach, rozdzielaczach i blokach hydraulicznych, gdzie dostępna przestrzeń montażowa jest ograniczona.

H16 – wysokość oczka ma znaczenie

Dla wariantu P01 DN10 D16 HYDRON podaje wysokość oczka H16. Parametr ten ma znaczenie przy doborze długości śruby drążonej oraz elementów uszczelniających.

Jeżeli przewód jest wykonywany na wzór starego, warto porównać nie tylko średnicę oczka, ale również jego wysokość. Dwie końcówki D16 mogą wyglądać podobnie, a mimo to różnić się wymiarem H.

DN10 – do przewodu 3/8"

DN10 odpowiada przewodowi hydraulicznemu o nominalnym rozmiarze 3/8". To parametr części końcówki przeznaczonej do zakucia na wężu.

Nie należy utożsamiać rozmiaru węża 3/8" z wymiarem oczka D16. Każdy z tych parametrów opisuje inną część końcówki.

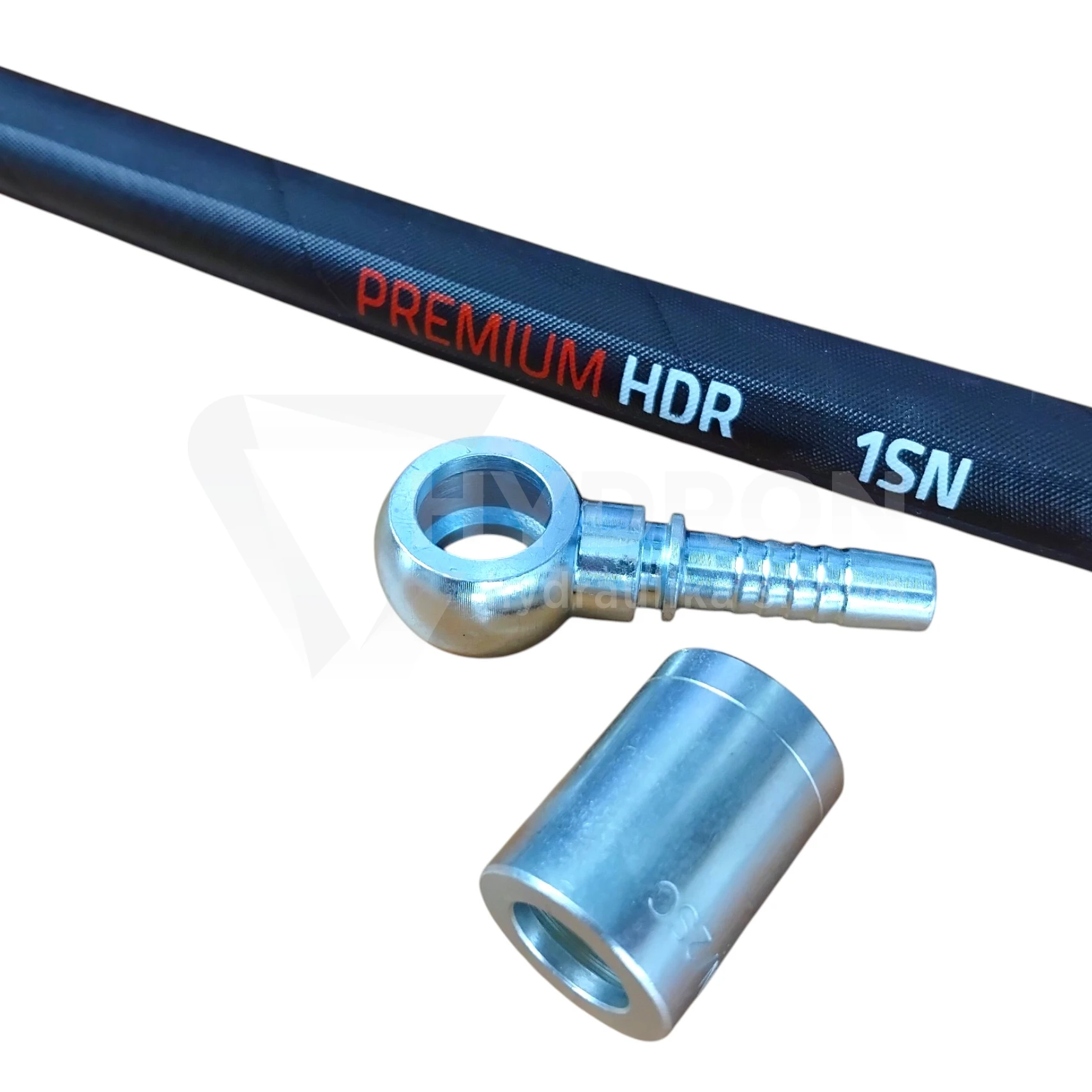

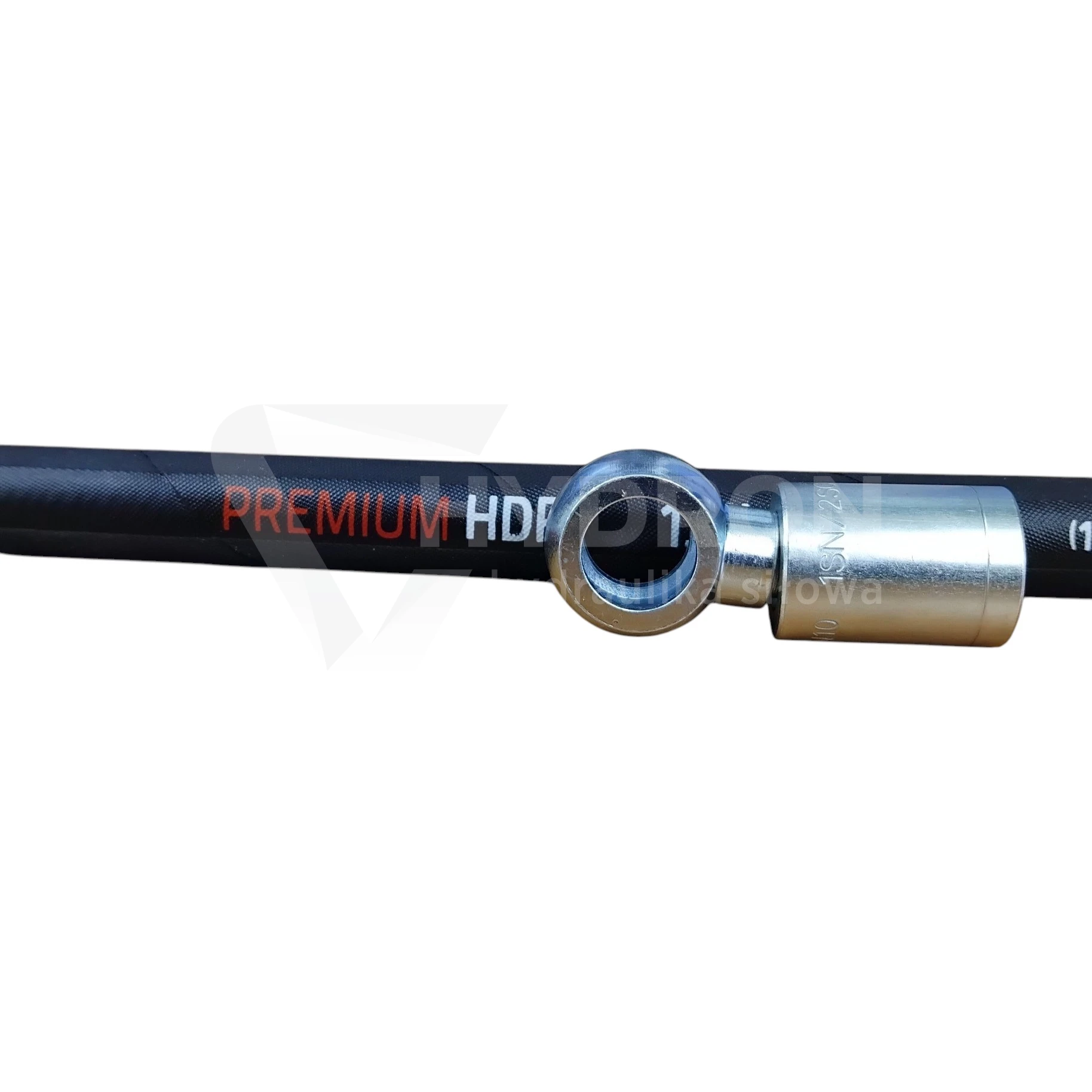

Do węży 1SN i 2SC

Ten wariant został oznaczony jako przeznaczony do zakuwania na wężach 1SN i 2SC. Przy wykonywaniu przewodu trzeba zastosować odpowiednią tuleję i parametry zacisku właściwe dla konkretnego zestawu wąż + końcówka + tuleja.

Prawidłowe dopasowanie wszystkich elementów ma bezpośredni wpływ na szczelność i trwałość gotowego przewodu.

Dlaczego końcówka BANJO sprawdza się w ciasnej zabudowie?

Połączenie oczkowe pozwala wyprowadzić przewód blisko powierzchni elementu hydraulicznego zamiast daleko w osi przyłącza. Ułatwia to montaż tam, gdzie tuż obok znajdują się elementy ramy, obudowy lub inne komponenty maszyny.

Dobrze dobrana końcówka BANJO może również ograniczyć konieczność wykonywania ciasnego łuku przewodu zaraz za zakuciem.

Jak dobrać końcówkę P01 DN10 D16?

sprawdź, czy przewód ma rozmiar DN10,
potwierdź średnicę oczka D16,
sprawdź, czy połączenie wykorzystuje śrubę M16,
porównaj wysokość oczka H16,
upewnij się, że końcówka ma współpracować z wężem 1SN lub 2SC,
dobierz właściwą tuleję do konkretnego typu węża.

Gdzie stosuje się P01 DN10 D16?

Końcówki oczkowe P01 stosuje się w hydraulice maszyn rolniczych, budowlanych, przemysłowych i mobilnych. Szczególnie dobrze sprawdzają się przy połączeniach wykonywanych na śrubę przelotową oraz tam, gdzie liczy się niewielka przestrzeń montażowa.
