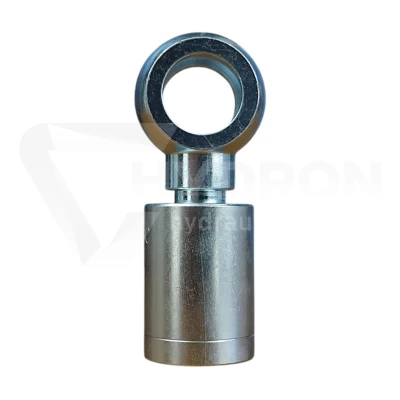

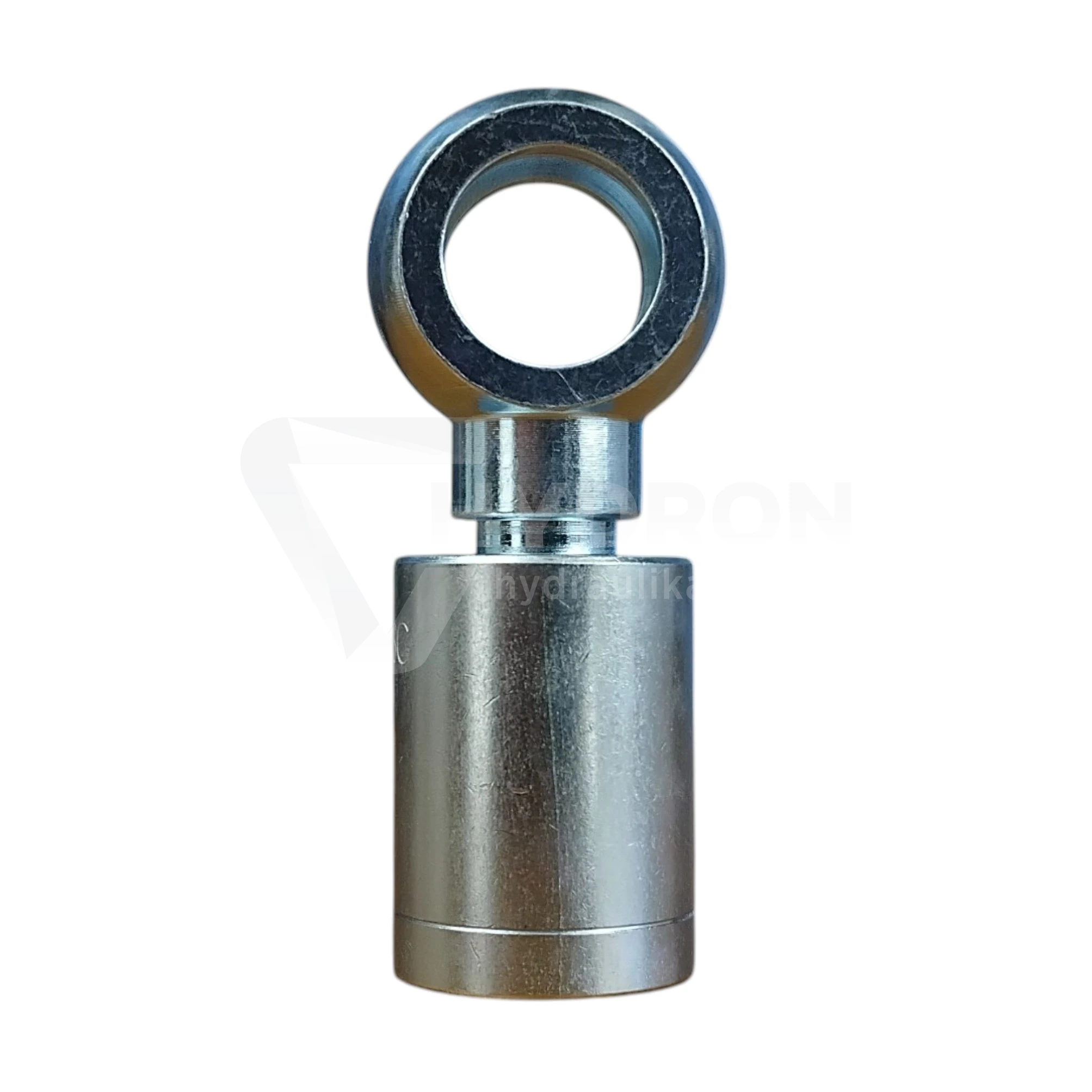

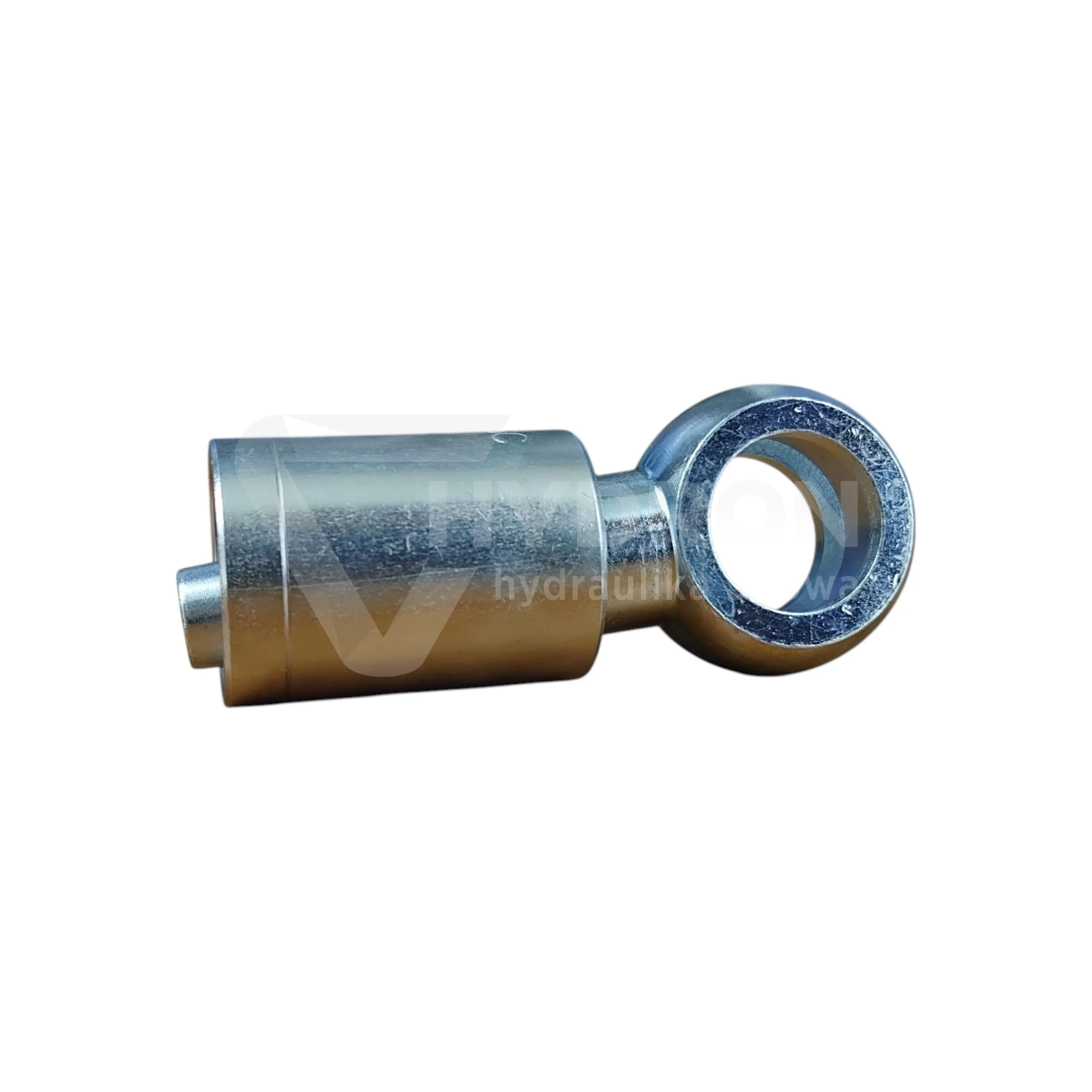

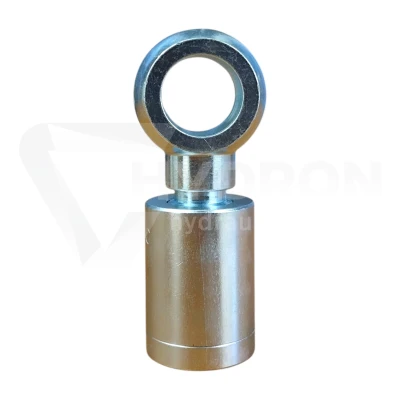

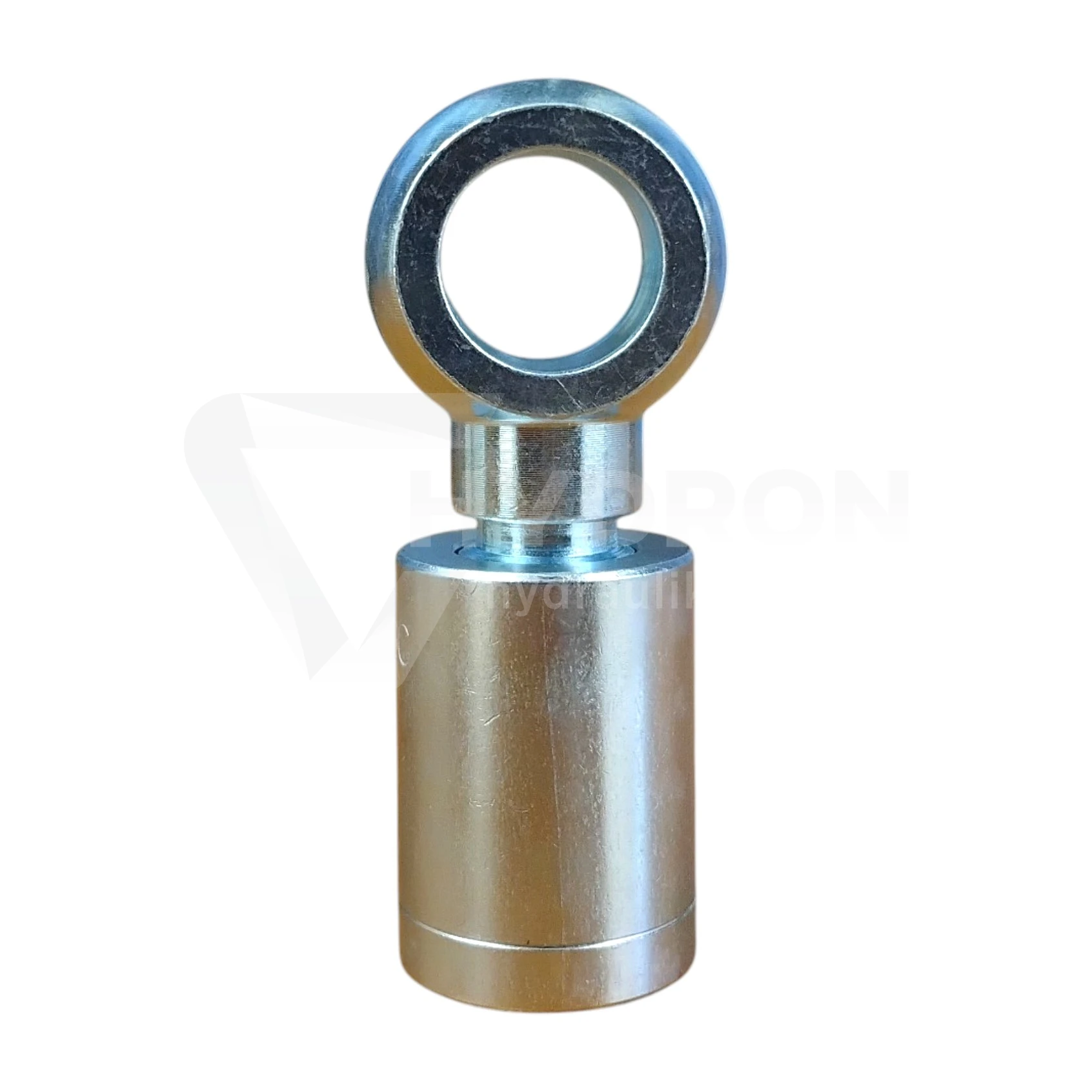

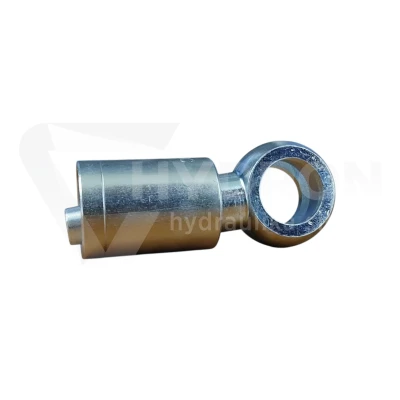

Zakucie Końcówka oczkowa P01 DN08 D18/1SN

Przejdź do sekcji Opinie

20,90 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 8 mm = DN08 ( 5/16" )

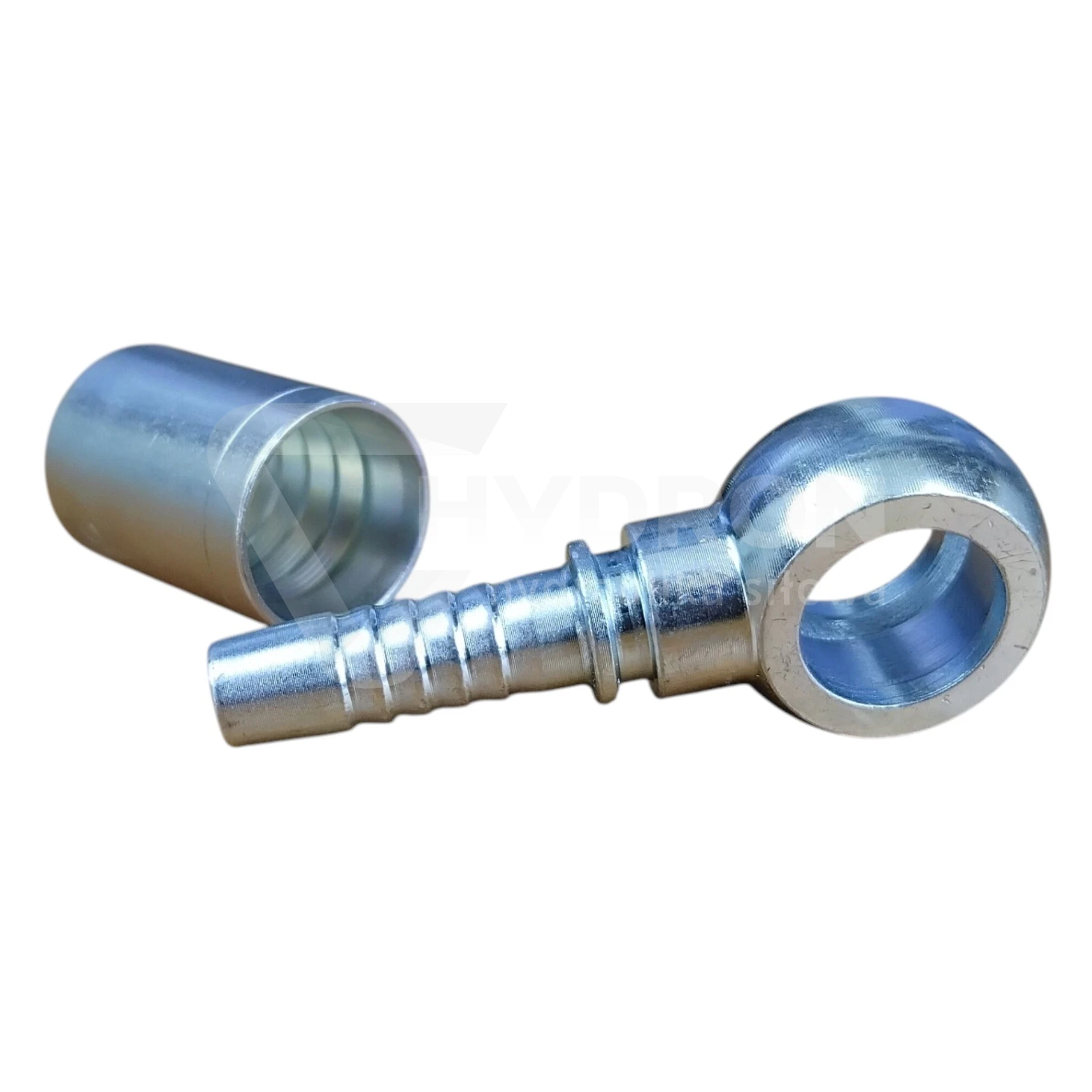

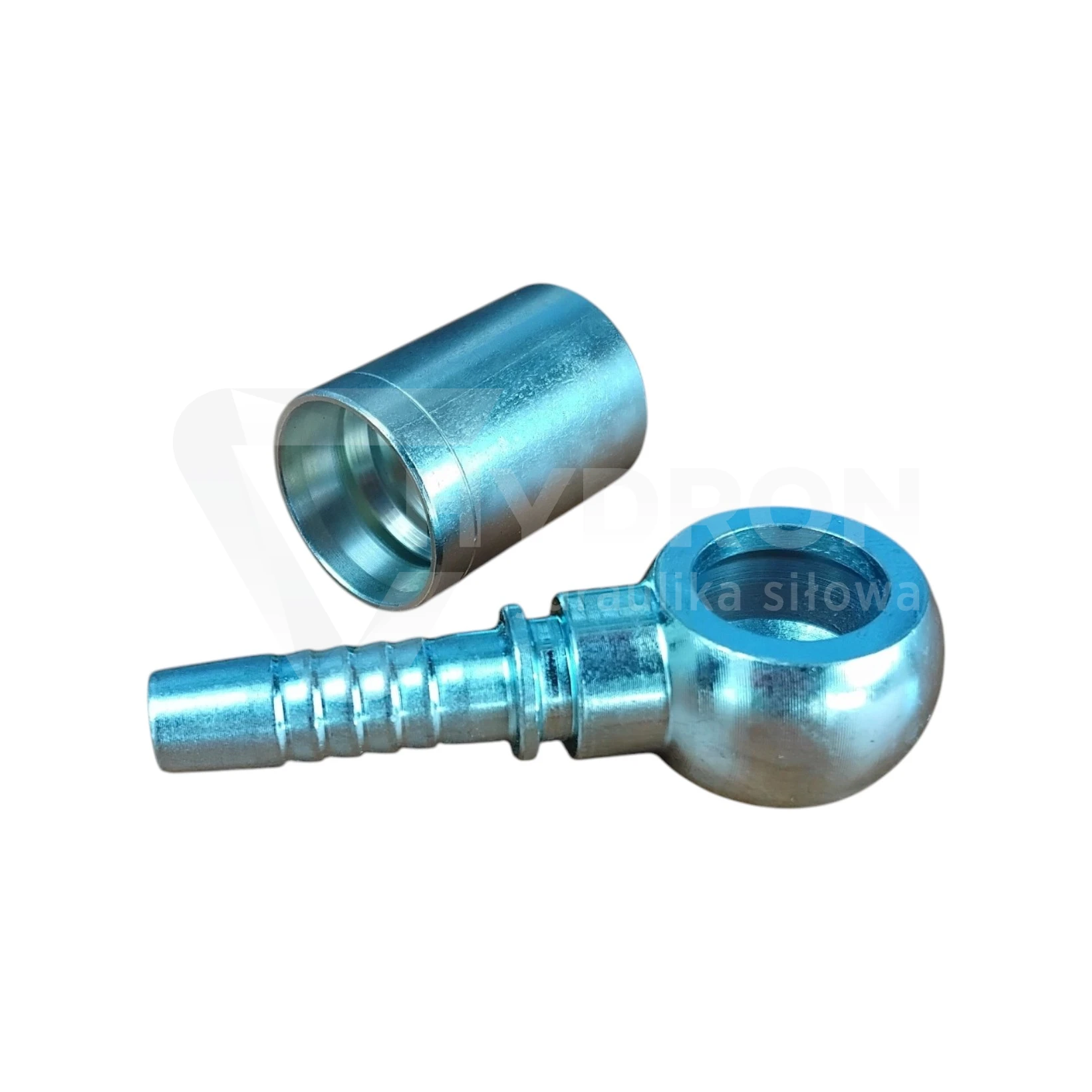

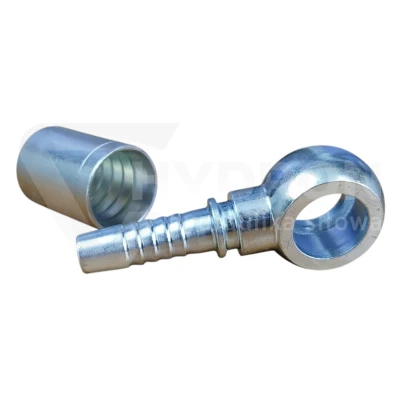

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint metryczny
Rozmiar oczka FI18 (M18x1,5)
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 400 bar
Typ uszczelnienia końcówki nie dotyczy
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

Zakucie oczkowe P01 DN08 D18 do węża 1SN

Zakucie oczkowe P01 DN08 D18 to metryczna końcówka typu BANJO przeznaczona do wykonywania przewodów hydraulicznych na wężu DN08. Oczko D18 współpracuje ze śrubą M18, a konstrukcja pozwala wykonać zwarte połączenie przy rozdzielaczu, siłowniku, pompie lub innym elemencie układu, gdzie klasyczna końcówka prosta zajmowałaby zbyt dużo miejsca.

Parametry techniczne

typ końcówki: P01 / RNM / BANJO,
średnica nominalna węża: DN08,
rozmiar węża: 5/16",
średnica oczka D: 18 mm,
pod śrubę: M18,
wysokość oczka H: 20 mm,
typ przyłącza: oczkowe metryczne,
wykonanie: proste,
przeznaczenie: zakuwanie przewodów hydraulicznych,
typ węża: 1SN.

D18 oznacza oczko pod śrubę M18

W oznaczeniu P01 DN08 D18 warto rozdzielić dwa parametry. DN08 określa rozmiar węża hydraulicznego, natomiast D18 odnosi się do średnicy wewnętrznej oczka.

Dla tego wariantu oczko 18 mm jest przeznaczone pod śrubę M18. Przy wymianie starego przewodu nie wystarczy więc sprawdzić samego rozmiaru węża – trzeba również zmierzyć śrubę przelewową i upewnić się, że oczko ma właściwą średnicę.

Dlaczego końcówka BANJO dobrze sprawdza się w ciasnej zabudowie?

Końcówki oczkowe pozwalają prowadzić przewód bardzo blisko korpusu maszyny lub elementu hydraulicznego. Dzięki temu sprawdzają się w miejscach, gdzie przestrzeń montażowa jest ograniczona, a przewód nie może zostać wyprowadzony daleko na wprost.

Połączenie poprzez śrubę przelewową umożliwia zwarte podłączenie węża i może ułatwić prawidłowe prowadzenie instalacji bez zbędnego naprężania przewodu.

DN08 – do przewodu 5/16"

DN08 odpowiada przewodowi o średnicy nominalnej 8 mm, czyli rozmiarowi 5/16". Jest to osobny parametr od średnicy oczka D18.

Pomylenie tych dwóch wartości może prowadzić do błędnego doboru. Końcówka może mieć właściwe oczko pod śrubę M18, ale jednocześnie być przeznaczona do innego rozmiaru węża.

Wysokość oczka H20 ma znaczenie przy doborze śruby

Dla wariantu DN08 D18 HYDRON podaje wysokość oczka H20. Ten wymiar ma znaczenie przy doborze długości śruby drążonej oraz elementów uszczelniających.

Przy odtwarzaniu starego połączenia warto więc sprawdzić nie tylko średnicę oczka, ale również jego wysokość, aby zachować właściwą geometrię całego połączenia.

Jak poprawnie dobrać końcówkę P01?

Najpewniejszy dobór końcówki oczkowej wymaga sprawdzenia trzech podstawowych parametrów: rozmiaru przewodu, średnicy oczka oraz wysokości oczka. W tym wariancie są to odpowiednio DN08, D18 oraz H20.

DN08 – rozmiar przewodu,
D18 – średnica oczka,
M18 – rozmiar śruby przelewowej,
H20 – wysokość oczka.

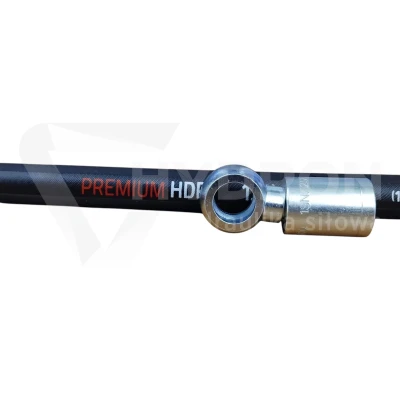

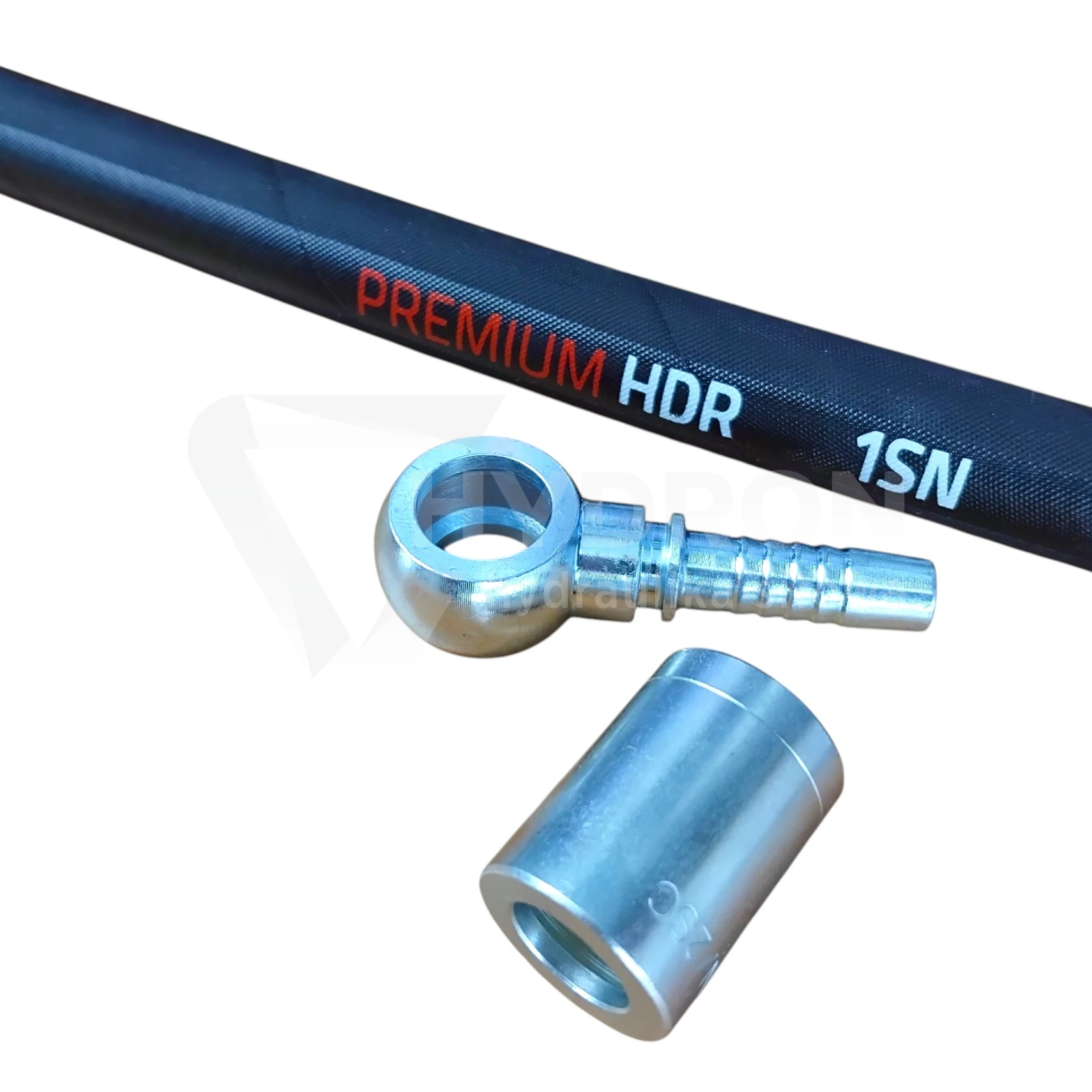

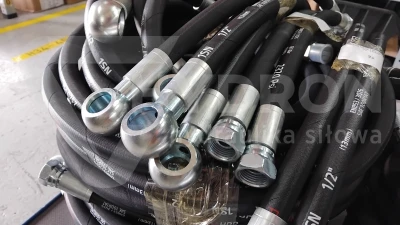

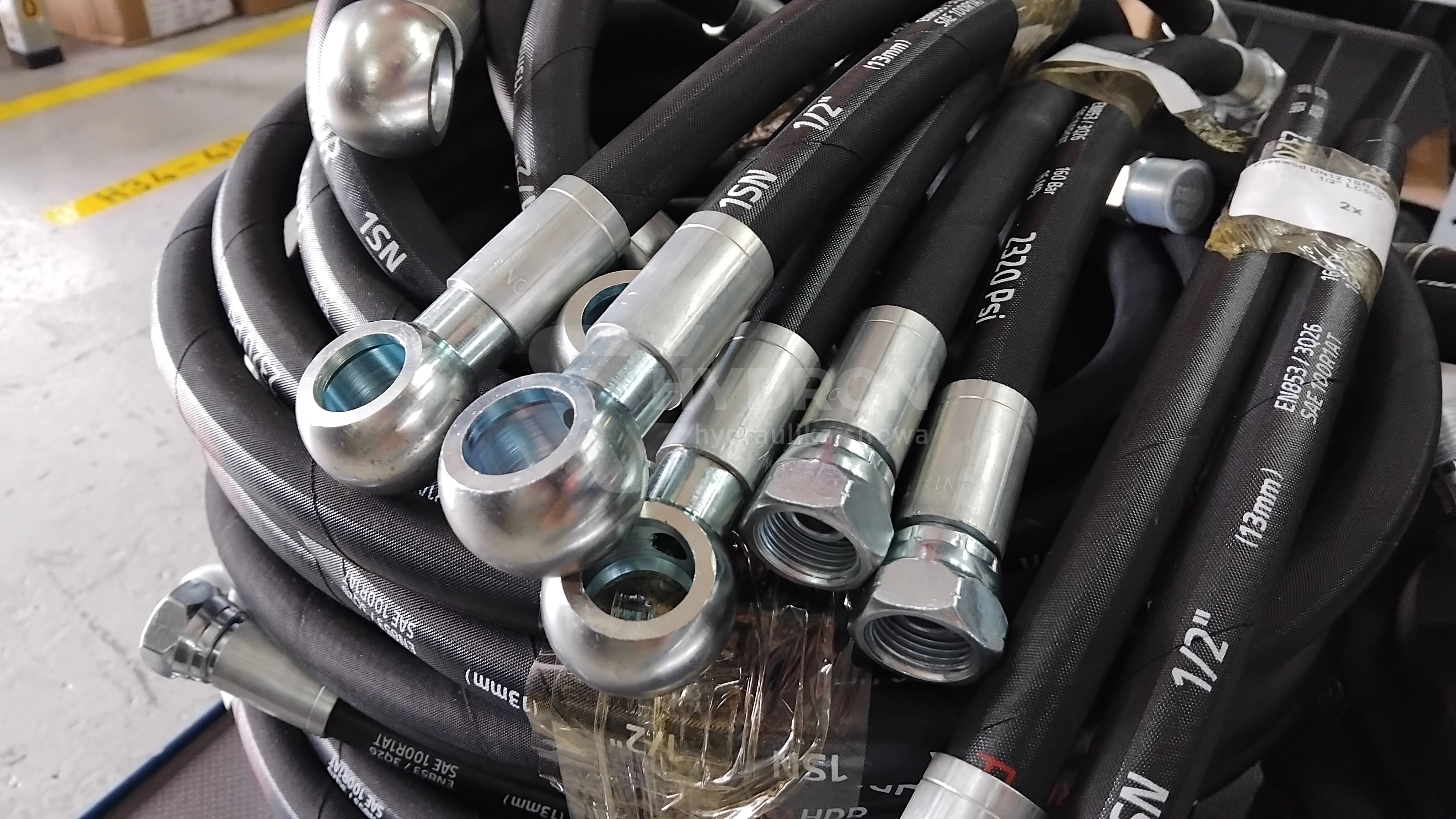

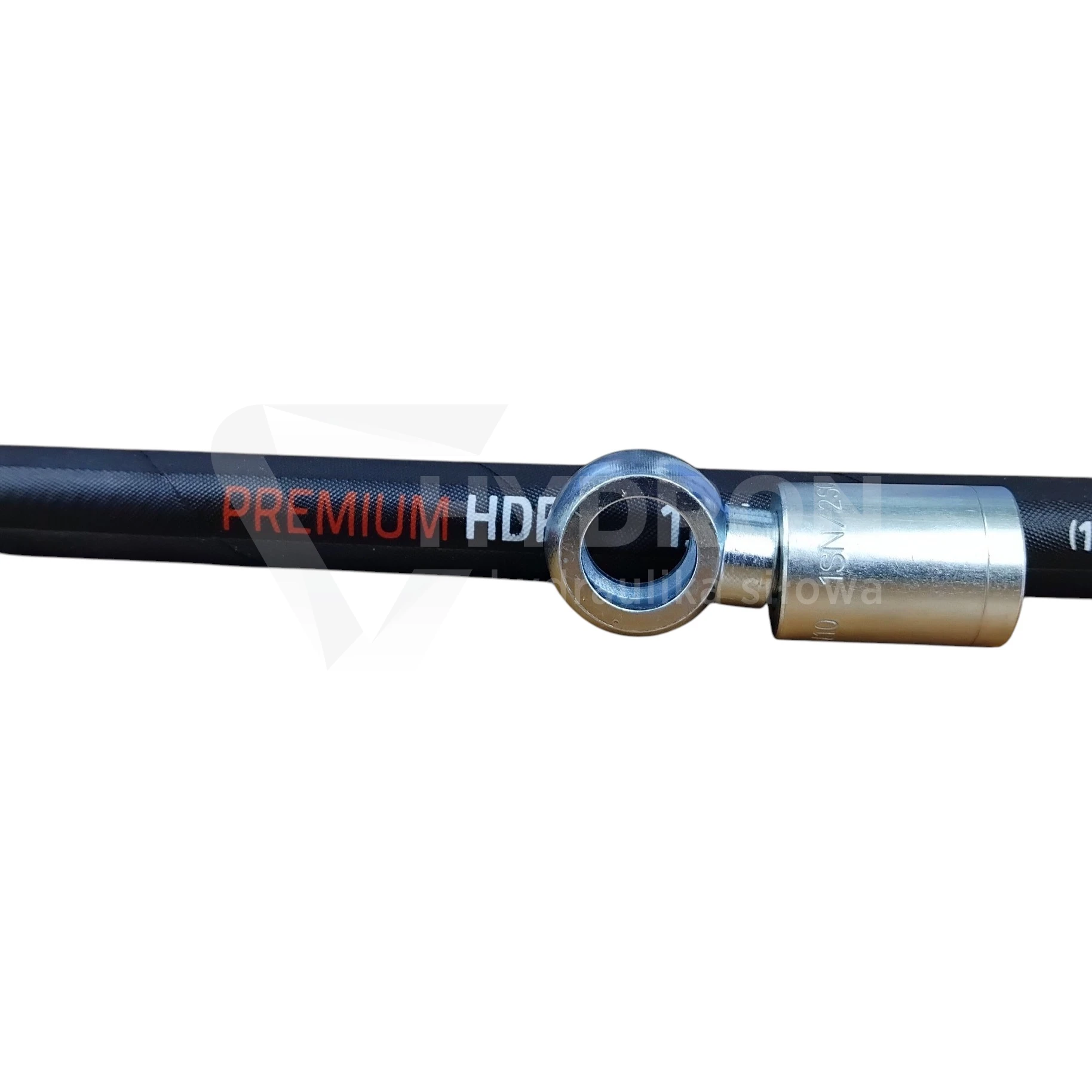

Do wykonywania przewodów hydraulicznych 1SN

Ten wariant został oznaczony jako przeznaczony do węża 1SN. Przy wykonywaniu gotowego przewodu trzeba dobrać odpowiednią tuleję zaciskową oraz zastosować właściwe parametry zacisku dla konkretnego zestawu.

Prawidłowe zakucie wymaga zgodności węża, końcówki i tulei. Sama zgodność średnicy DN nie wystarcza do prawidłowego wykonania kompletnego przewodu.

Gdzie stosuje się końcówki P01 DN08 D18?

Końcówki oczkowe P01 są stosowane w przewodach hydraulicznych maszyn rolniczych, budowlanych, przemysłowych i mobilnych. Szczególnie dobrze sprawdzają się przy połączeniach wymagających śruby przelewowej i zwartej zabudowy.
