Zakucie Końcówka oczkowa P01 DN06 08 / 1SN

Przejdź do sekcji Opinie

11,54 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 6 mm = DN06 ( 1/4")
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint metryczny
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 400 bar
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

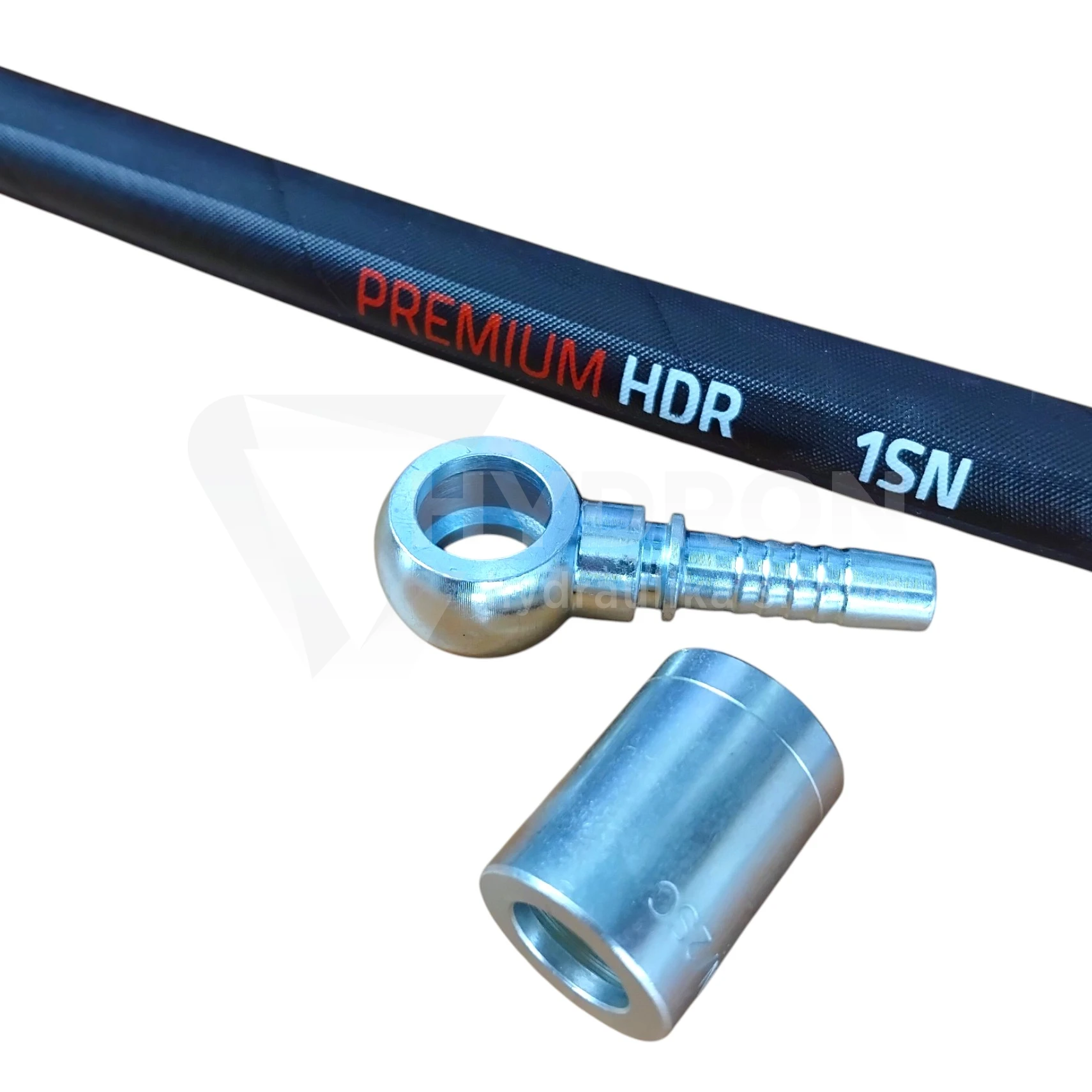

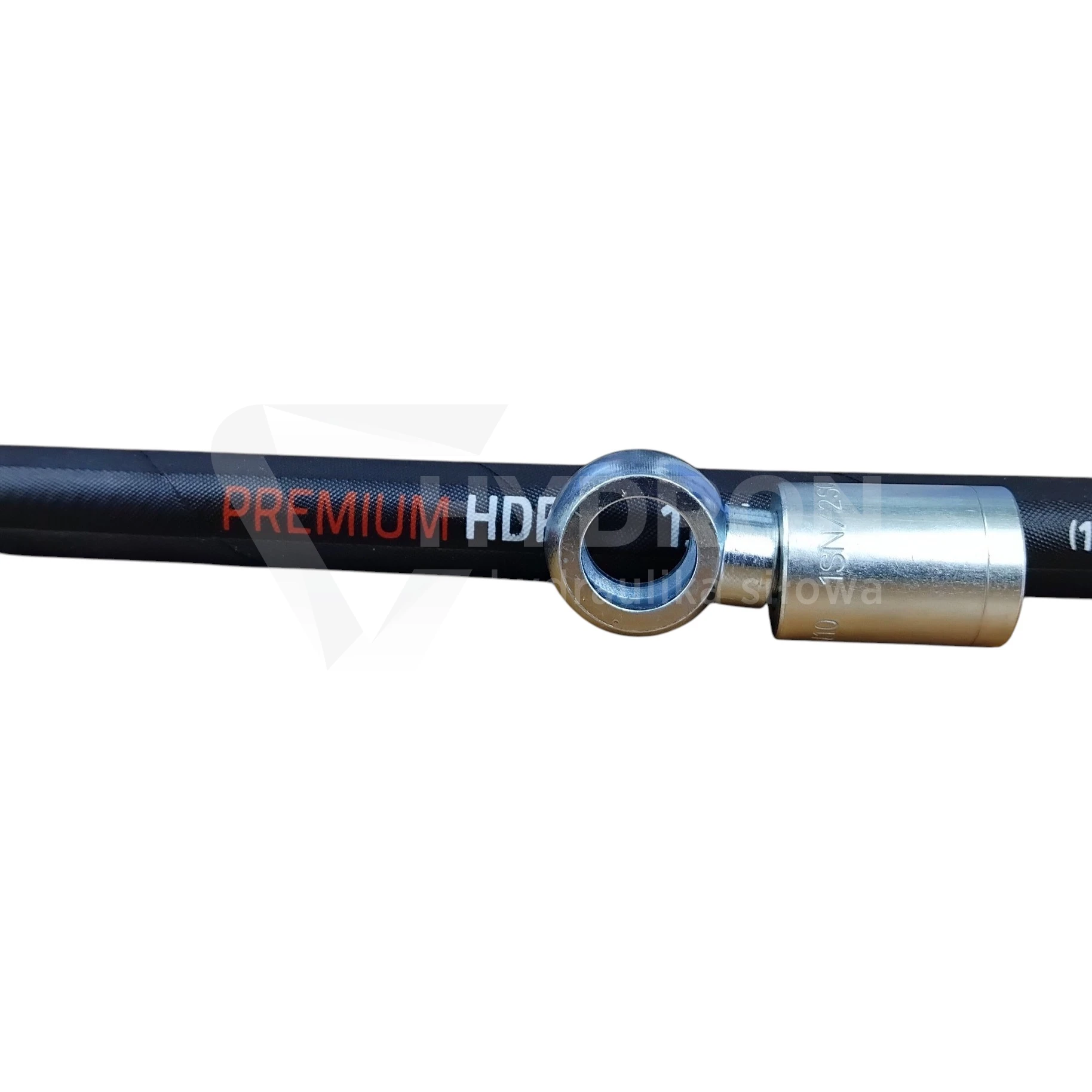

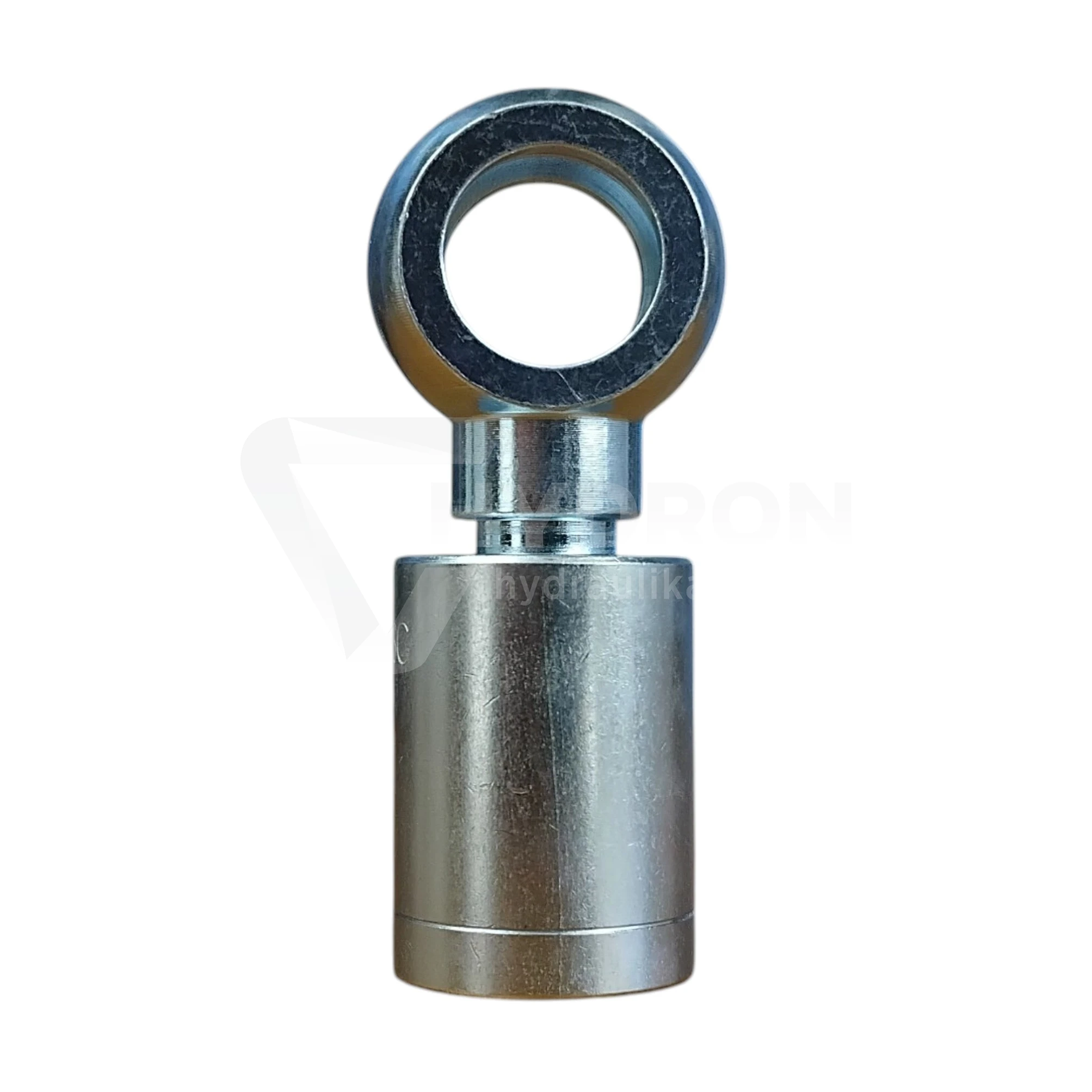

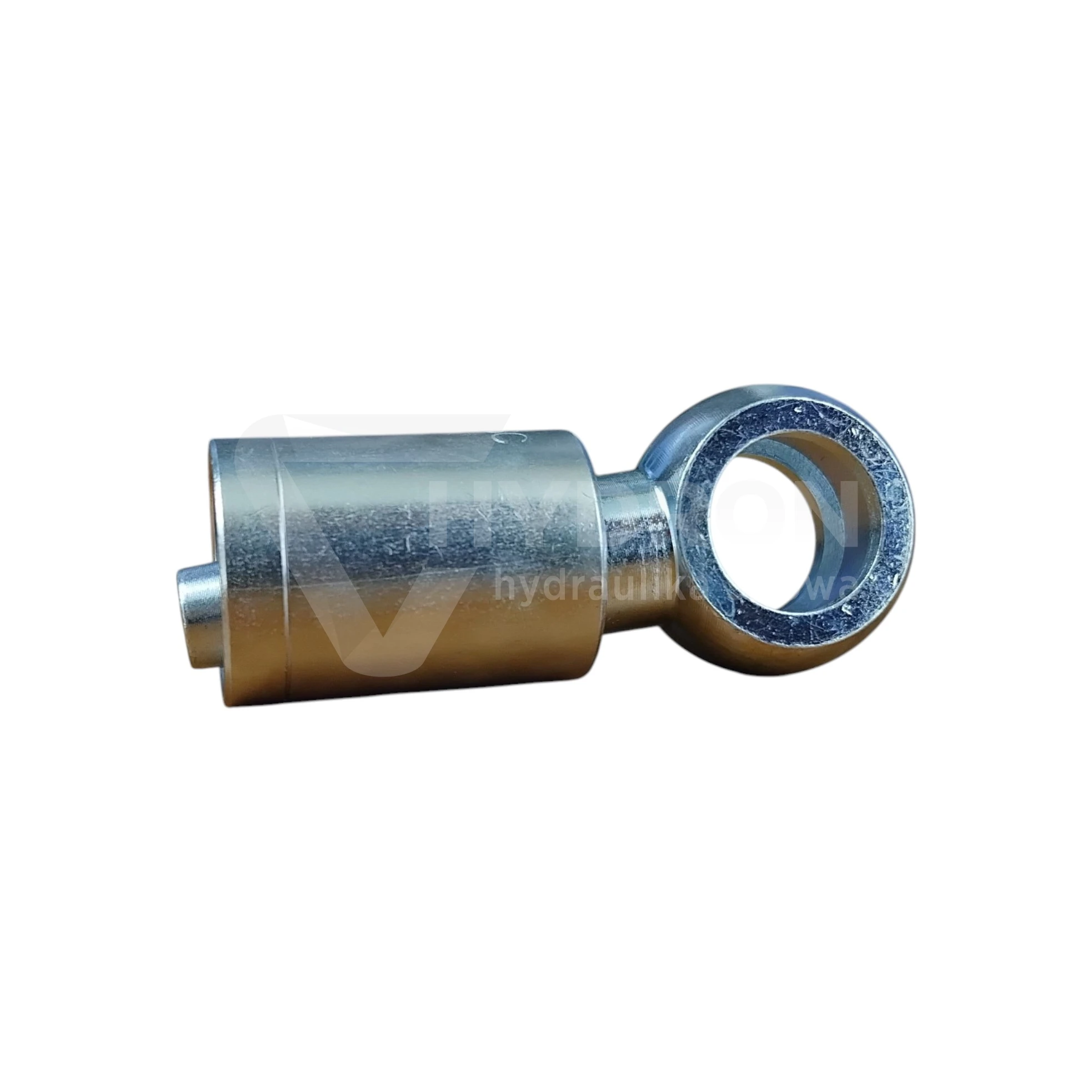

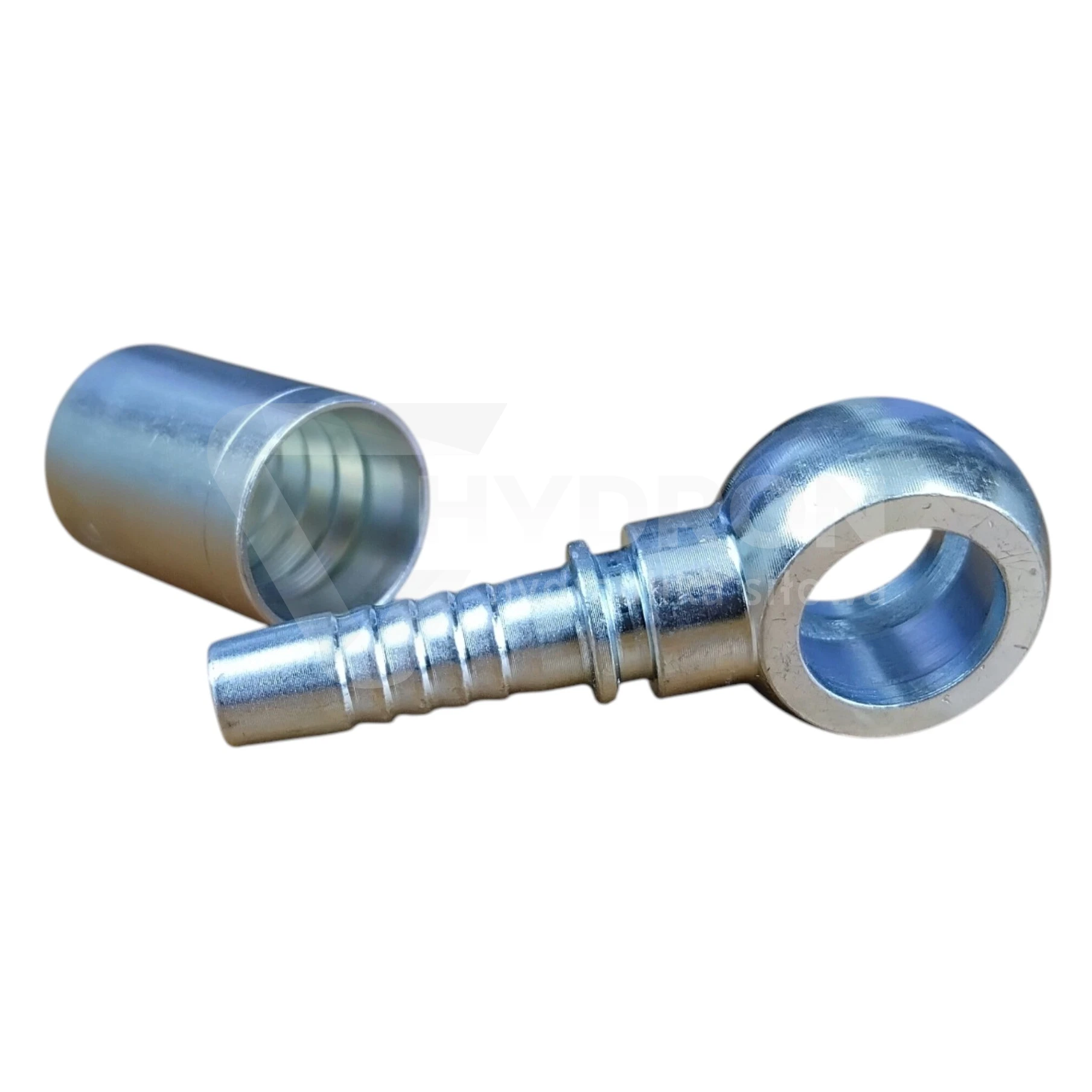

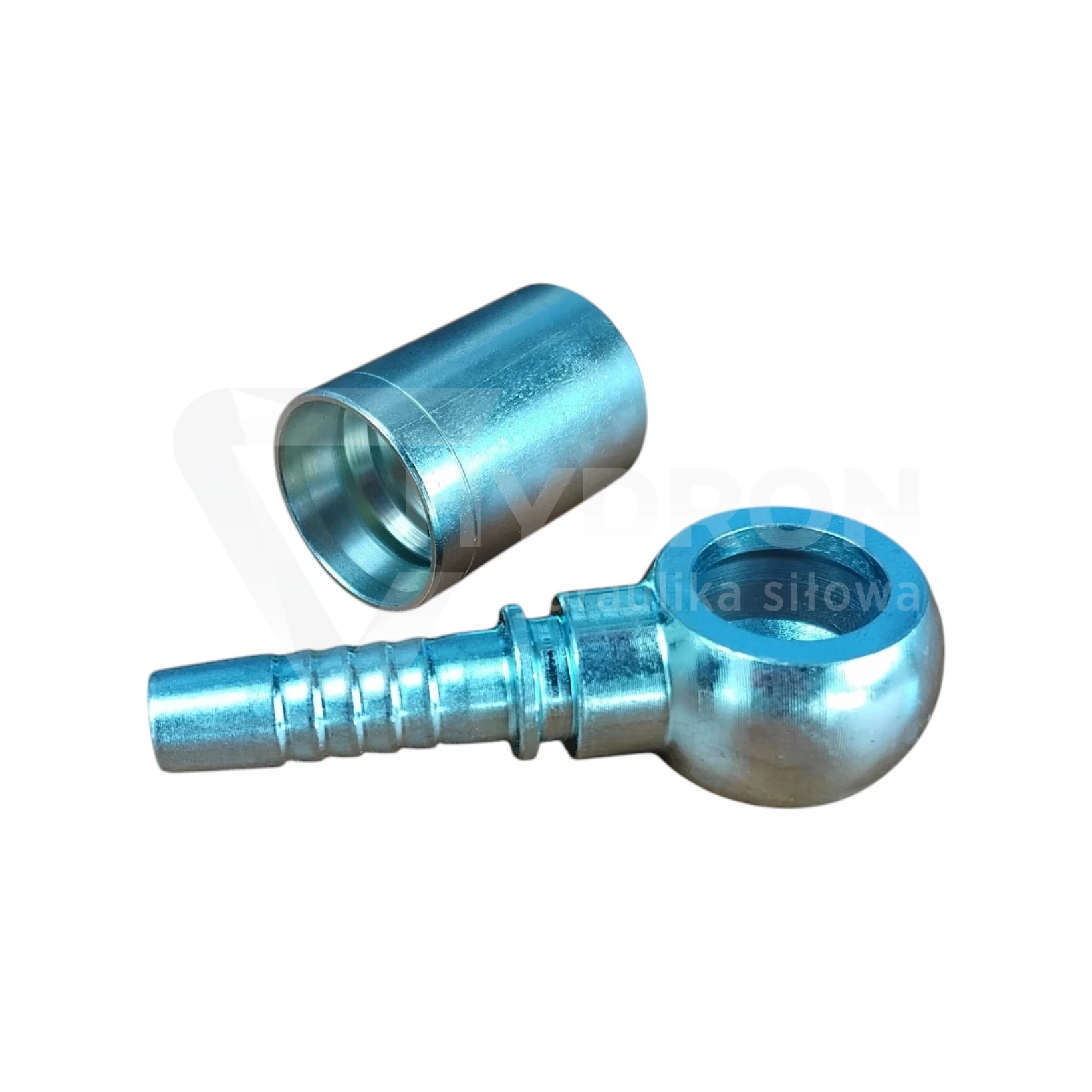

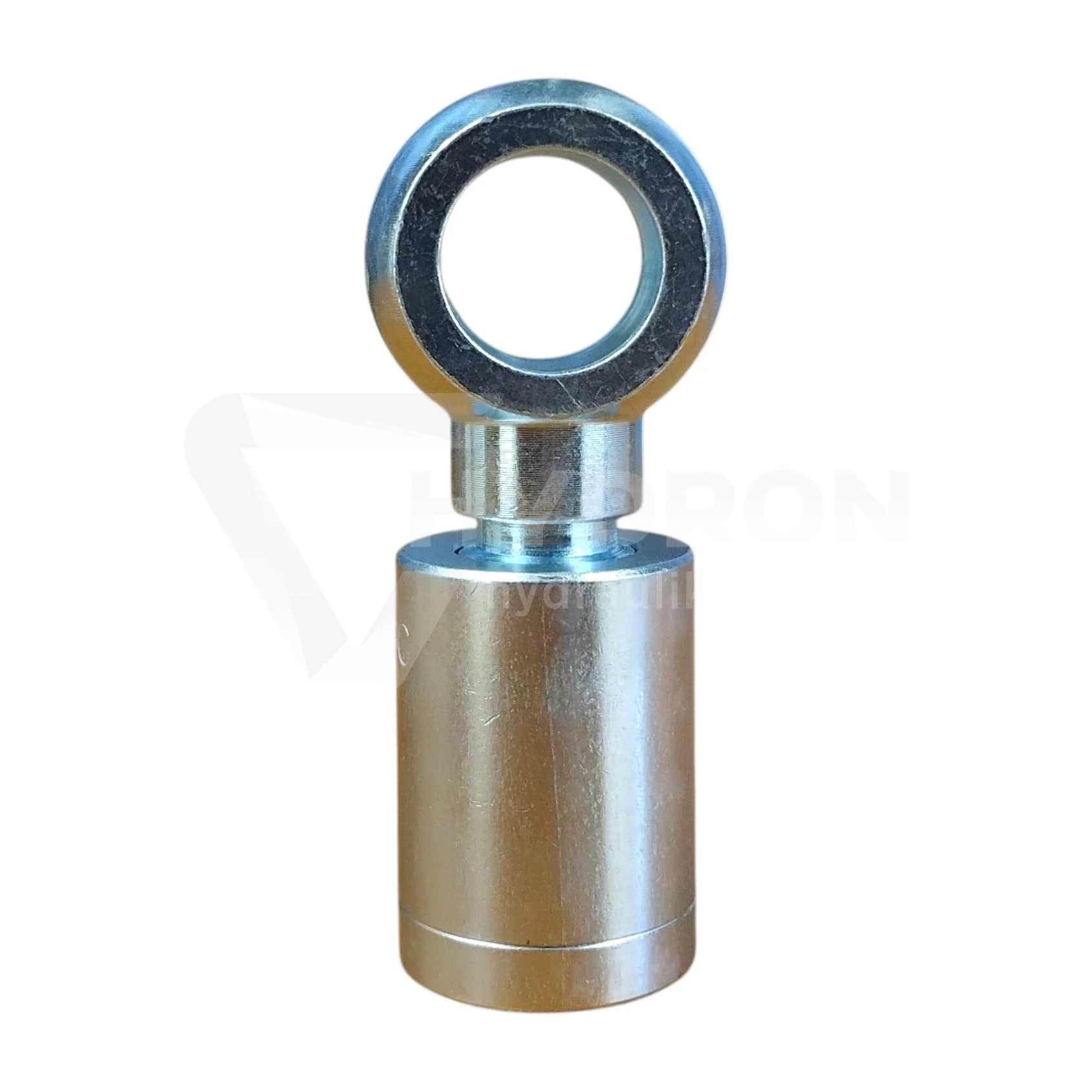

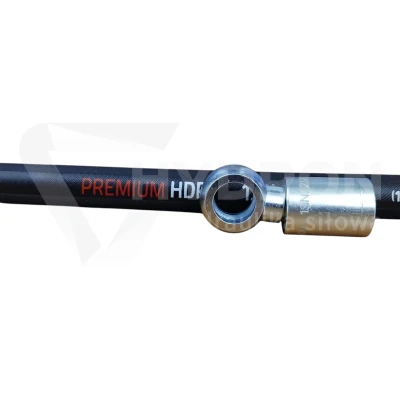

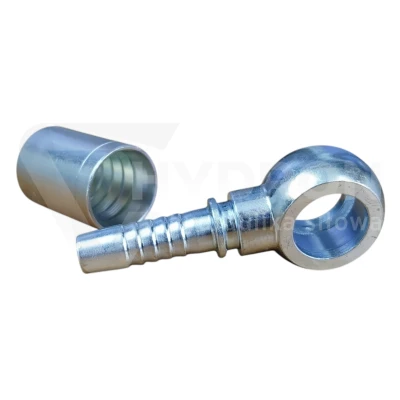

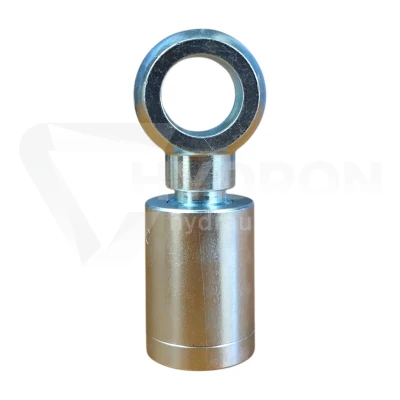

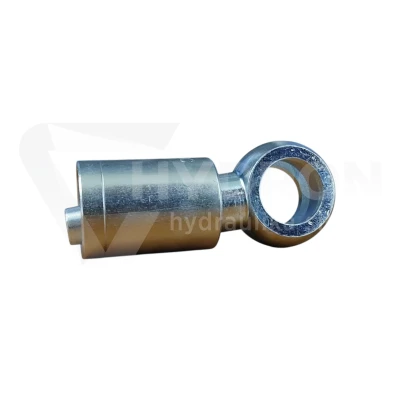

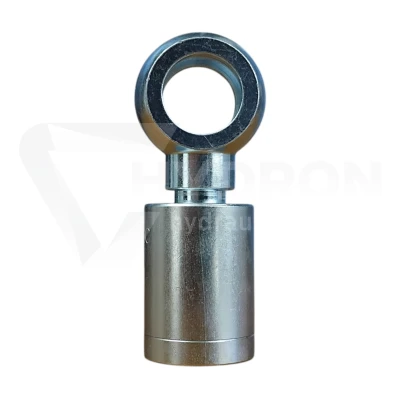

Zakucie oczkowe P01 DN06 D08 do węża 1SN

Zakucie oczkowe P01 DN06 D08 to końcówka typu BANJO przeznaczona do wykonywania przewodów hydraulicznych na wężu DN06. Oczko o średnicy 8 mm umożliwia wykonanie zwartego połączenia przy użyciu śruby przelotowej, dzięki czemu końcówka dobrze sprawdza się w miejscach o ograniczonej przestrzeni montażowej, na przykład przy siłownikach, pompach, rozdzielaczach i innych elementach układu hydraulicznego.

Parametry techniczne

typ końcówki: P01 / BANJO,
wykonanie: końcówka oczkowa prosta,
średnica nominalna węża: DN06,
rozmiar węża: 1/4",
średnica oczka: D08,
typ przyłącza: oczkowe metryczne,
przeznaczenie: zakuwanie przewodów hydraulicznych,
typ węża: 1SN.

D08 – średnica oczka 8 mm

Oznaczenie D08 odnosi się do średnicy wewnętrznej oczka końcówki. To ważny parametr przy doborze połączenia, ponieważ średnica oczka musi odpowiadać zastosowanej śrubie przelotowej.

Nie należy mylić oznaczenia D08 z DN06. DN06 dotyczy rozmiaru węża, natomiast D08 określa średnicę oczka po stronie przyłączeniowej.

Końcówka BANJO do ciasnej zabudowy

Końcówki oczkowe typu BANJO są szczególnie przydatne tam, gdzie klasyczne przyłącze proste zajmowałoby zbyt dużo miejsca lub utrudniało prawidłowe prowadzenie przewodu.

Połączenie oczkowe pozwala poprowadzić przewód blisko korpusu maszyny lub elementu hydraulicznego, co pomaga ograniczyć zbędne naprężenia i ciasne łuki tuż za zakuciem.

DN06 – do przewodu 1/4"

DN06 oznacza nominalny rozmiar przewodu 6 mm, czyli 1/4". Ten parametr określa stronę końcówki przeznaczoną do zakucia na wężu.

Przy wykonywaniu nowego przewodu lub odtwarzaniu starego na wzór trzeba więc sprawdzić zarówno DN węża, jak i średnicę oczka.

Do przewodów hydraulicznych 1SN

Ten wariant jest przeznaczony do wykonywania przewodów na wężu 1SN. Przy kompletowaniu przewodu należy dobrać również właściwą tuleję zaciskową i zastosować odpowiednie parametry zacisku dla konkretnego zestawu.

Prawidłowe zakucie wymaga zgodności węża, końcówki i tulei. Sam dobór końcówki po średnicy DN nie wystarcza do wykonania trwałego i szczelnego przewodu.

Gdzie stosuje się końcówki P01 DN06 D08?

Końcówki tego typu znajdują zastosowanie w hydraulice maszyn rolniczych, budowlanych, przemysłowych i mobilnych. Sprawdzają się szczególnie tam, gdzie potrzebne jest kompaktowe połączenie na śrubę przelotową.
