Zakucie Końcówka oczkowa P01 DN10 D18/1SN/2SC

Przejdź do sekcji Opinie

21,13 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )

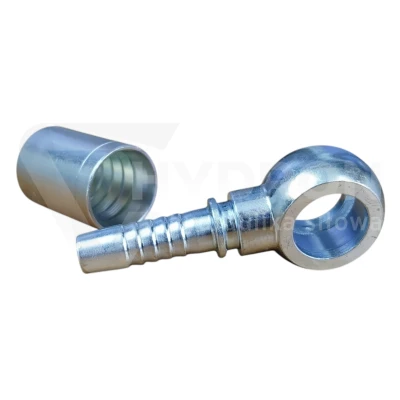

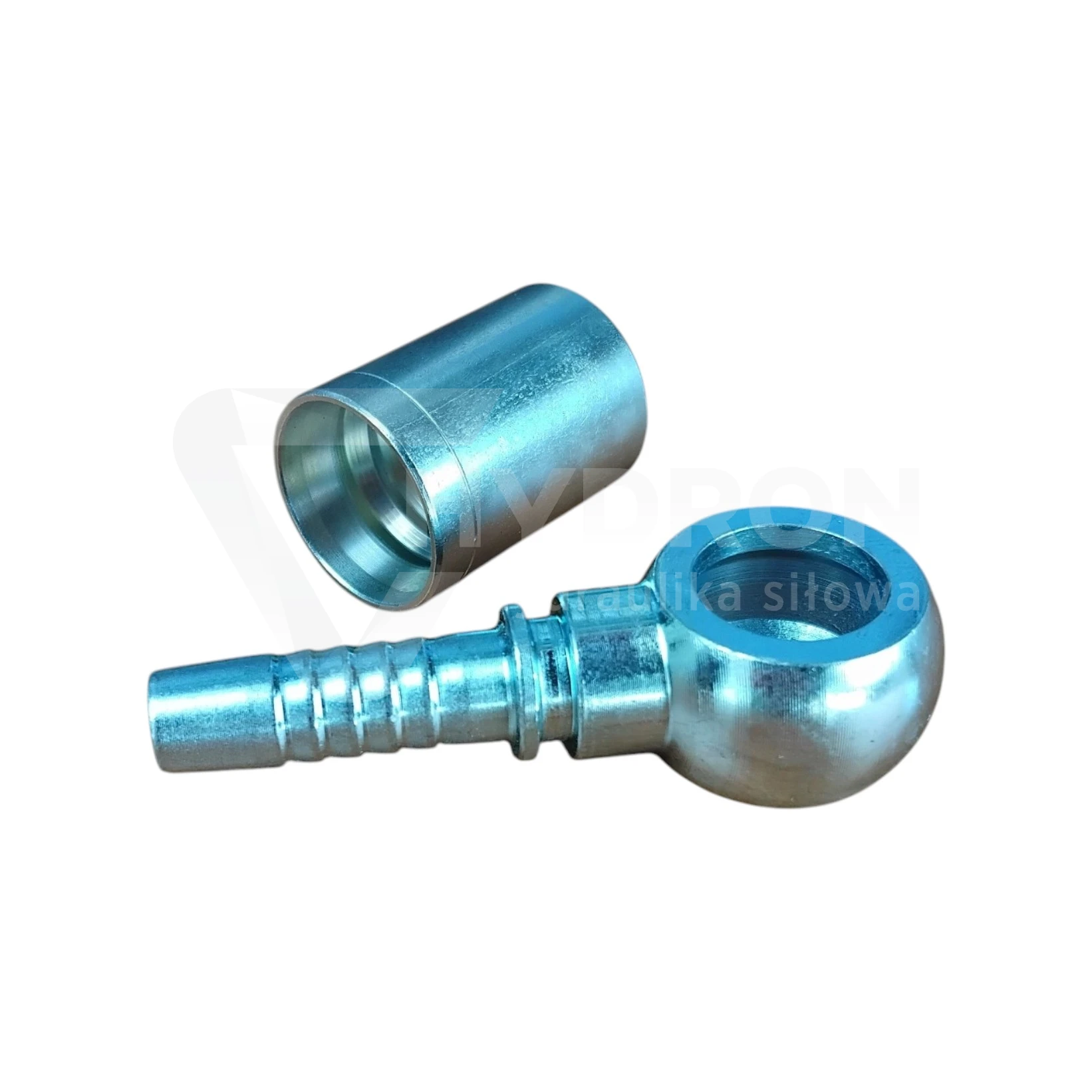

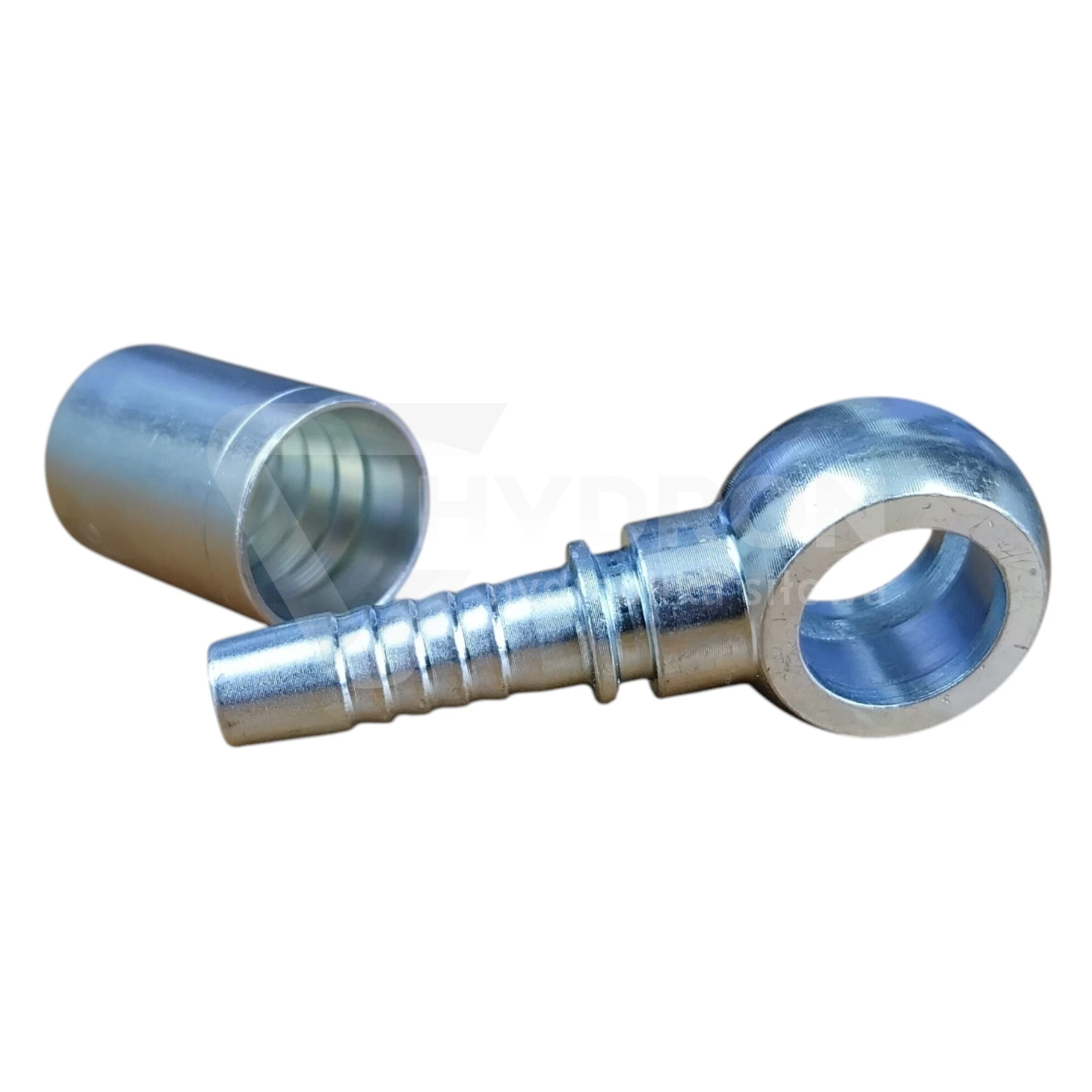

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint metryczny
Typ gwintu nie dotyczy
Rozmiar oczka FI18 (M18x1,5)
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 400 bar
Typ uszczelnienia końcówki nie dotyczy
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

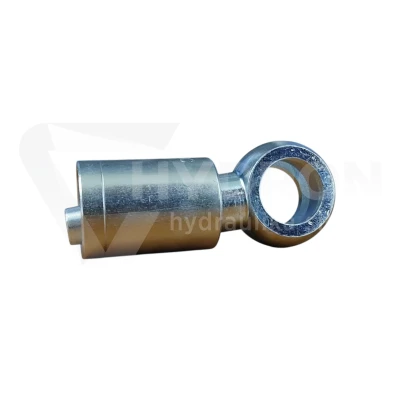

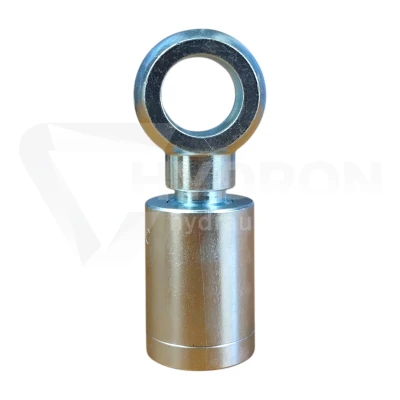

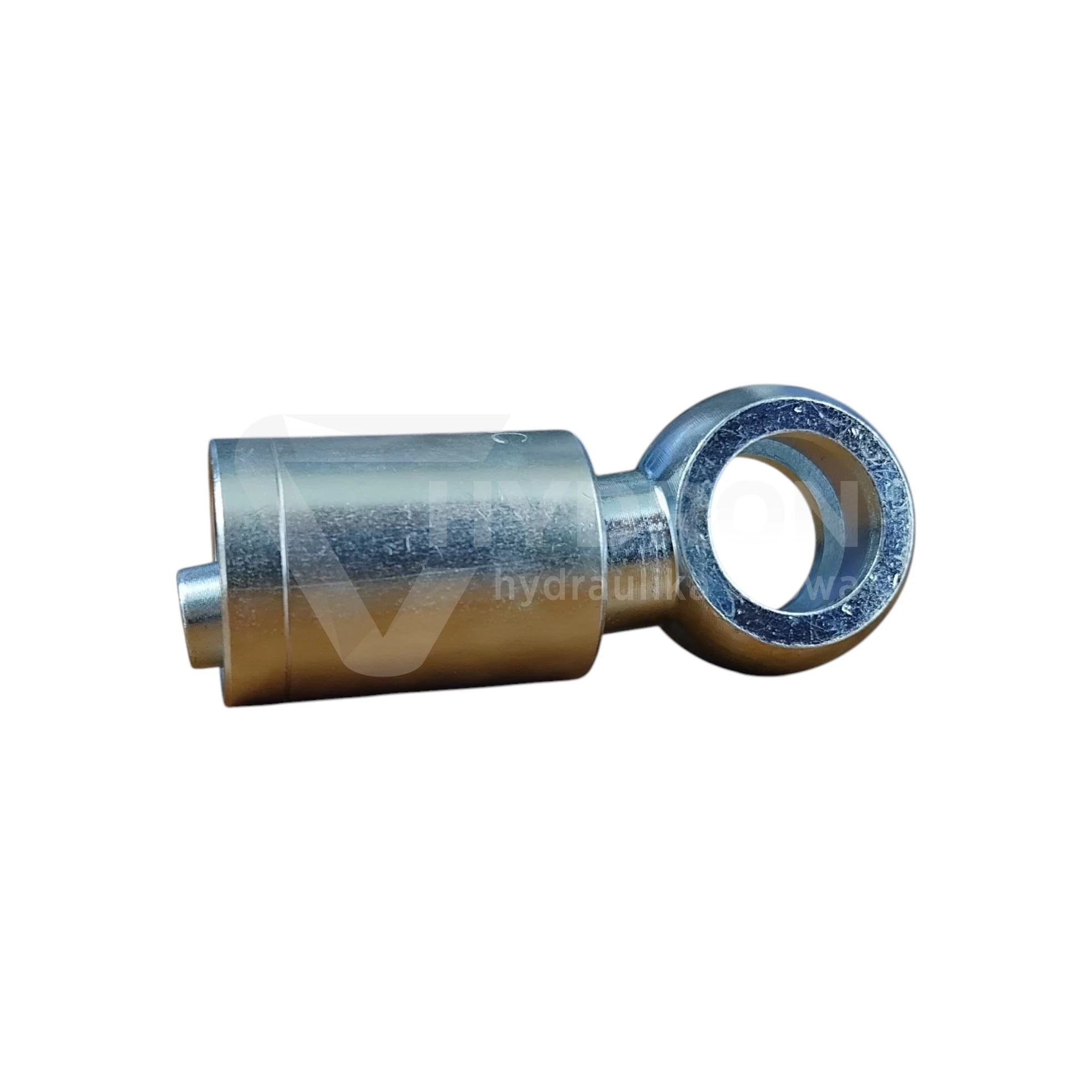

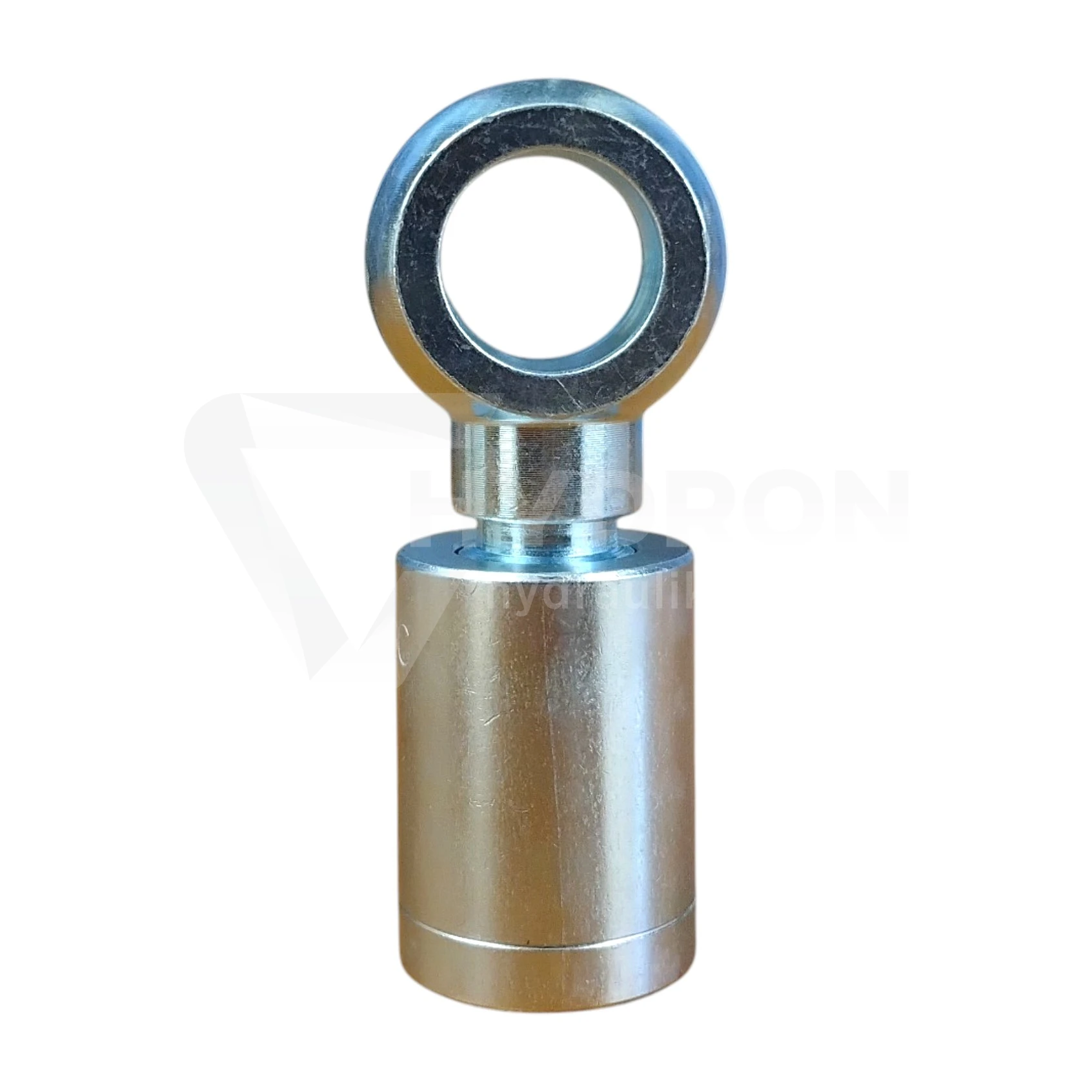

Zakucie oczkowe P01 DN10 D18 do węża 1SN / 2SC

Zakucie oczkowe P01 DN10 D18 to końcówka hydrauliczna typu BANJO przeznaczona do wykonywania przewodów na wężach DN10 w wykonaniu 1SN i 2SC. Oczko o średnicy 18 mm pozwala wykonać zwarte połączenie na śrubę przelotową, dlatego końcówka dobrze sprawdza się w miejscach, gdzie przewód musi być poprowadzony blisko korpusu maszyny lub elementu hydraulicznego.

Parametry techniczne

typ końcówki: P01 / BANJO,
wykonanie: końcówka oczkowa prosta,
średnica nominalna węża: DN10,
rozmiar węża: 3/8",
średnica oczka: D18,
przeznaczenie: wykonywanie przewodów hydraulicznych,
kompatybilność: węże 1SN i 2SC.

P01 DN10 D18 – co oznacza ten zapis?

Oznaczenie DN10 odnosi się do rozmiaru przewodu hydraulicznego, natomiast D18 określa średnicę wewnętrzną oczka. To dwa niezależne parametry, dlatego przy doborze końcówki trzeba sprawdzić zarówno stronę węża, jak i część przyłączeniową.

W praktyce oznacza to, że dwie końcówki P01 przeznaczone do tego samego węża DN10 mogą mieć różne średnice oczek i nie będą zamienne.

Oczko D18 w połączeniu BANJO

Końcówka z oczkiem D18 jest przeznaczona do połączeń typu BANJO, w których medium przepływa przez śrubę przelotową i kanał w końcówce. Taka konstrukcja pozwala ograniczyć długość zabudowy i ułatwia montaż przewodu w ciasnych miejscach.

Rozwiązanie to jest szczególnie przydatne przy siłownikach, pompach, rozdzielaczach, zaworach i blokach hydraulicznych.

DN10 – do przewodu 3/8"

DN10 odpowiada przewodowi hydraulicznemu w rozmiarze 3/8". Jest to parametr części końcówki przeznaczonej do zakucia na wężu i nie należy go utożsamiać ze średnicą oczka D18.

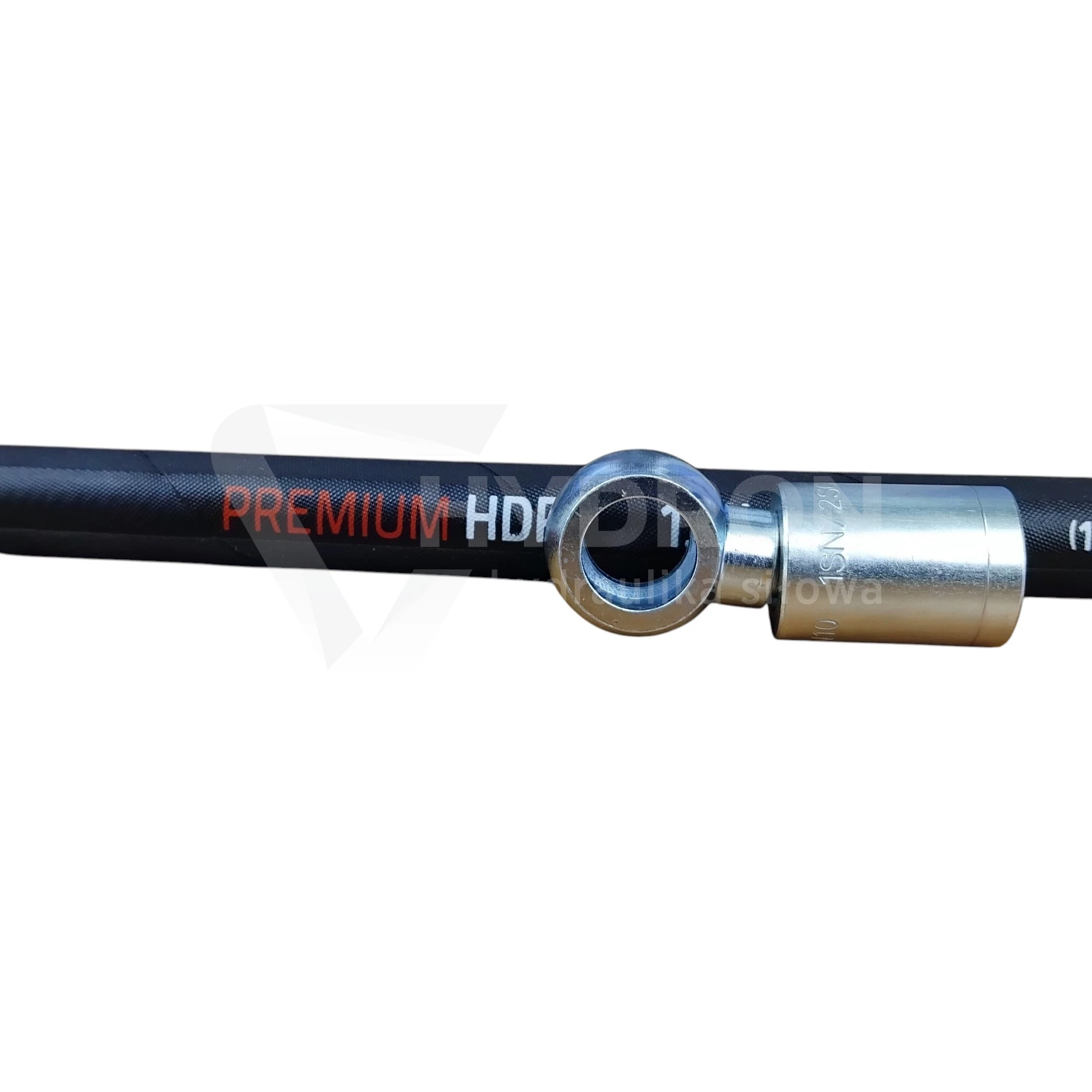

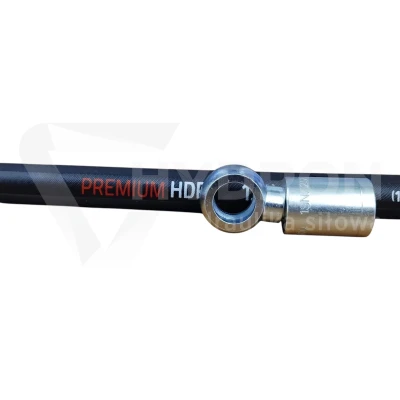

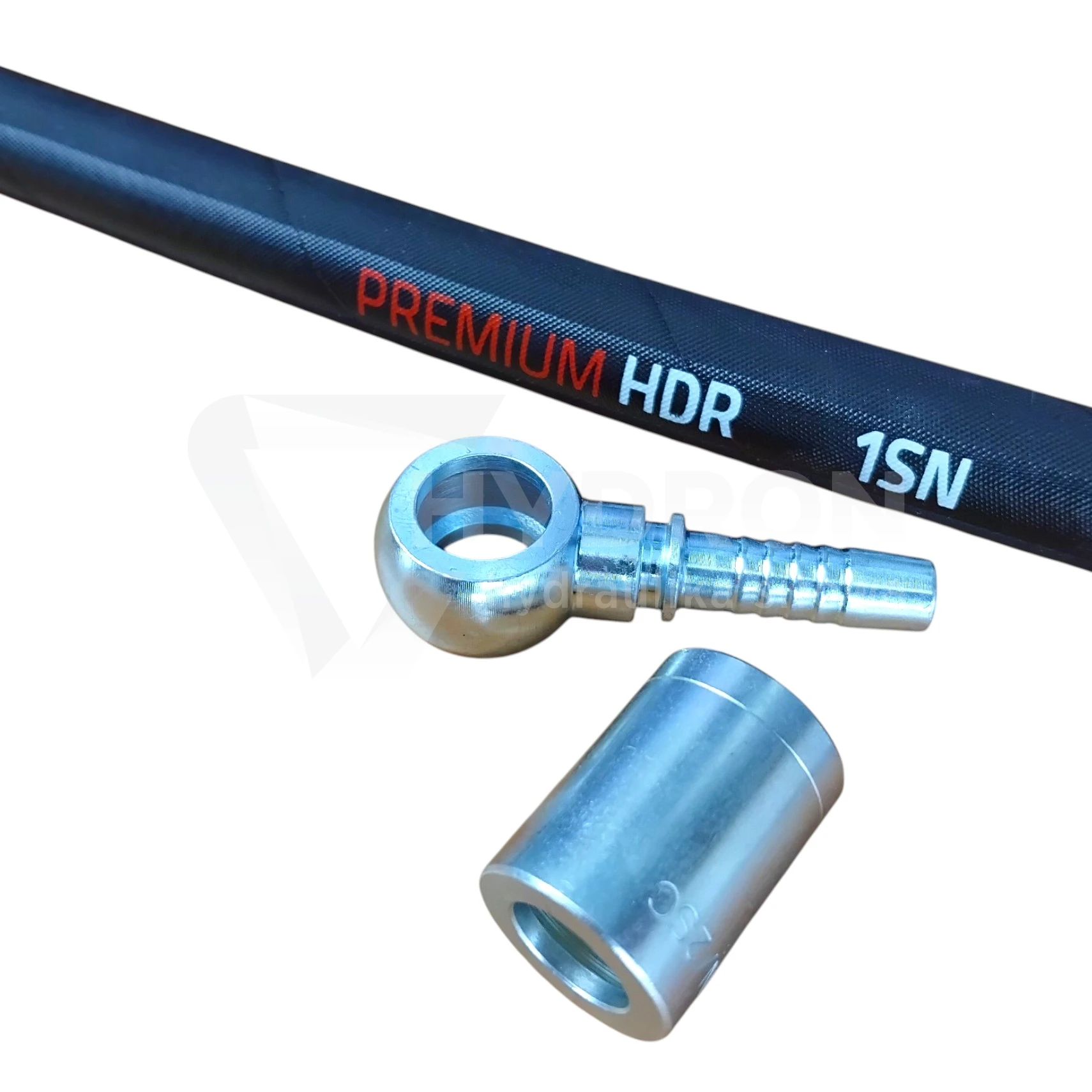

Do węży 1SN i 2SC

Ten wariant końcówki może być stosowany przy przewodach 1SN i 2SC. Przy wykonywaniu przewodu trzeba jednak pamiętać, że oba typy węży mają inną konstrukcję, dlatego tuleja oraz parametry zacisku powinny być dobrane do konkretnego zestawu.

Nie należy stosować jednego ustawienia zakuwarki dla różnych typów węży tylko dlatego, że mają ten sam rozmiar DN10.

Dlaczego BANJO sprawdza się przy ograniczonej przestrzeni?

Oczkowa geometria końcówki pozwala prowadzić przewód blisko powierzchni elementu hydraulicznego. Dzięki temu można uniknąć sytuacji, w której wąż musiałby być mocno zagięty bezpośrednio za zakuciem.

Ma to znaczenie w maszynach o zwartej zabudowie, gdzie przewody przebiegają blisko ramy, obudowy lub innych komponentów.

Jak odtworzyć stary przewód z końcówką P01?

Przy wykonywaniu nowego przewodu na wzór starego warto sprawdzić trzy rzeczy: rozmiar węża, średnicę oczka oraz typ przewodu. W tym przypadku właściwa konfiguracja to DN10, D18 oraz wąż 1SN lub 2SC.

Porównanie starego zakucia z nową końcówką pozwala ograniczyć ryzyko dobrania podobnego, ale niewłaściwego wariantu.

Gdzie stosuje się P01 DN10 D18?

w przewodach hydraulicznych maszyn rolniczych,
w maszynach budowlanych i przemysłowych,
w układach hydrauliki mobilnej,
przy siłownikach, pompach i rozdzielaczach,
w miejscach wymagających zwartego połączenia oczkowego,
przy wykonywaniu przewodów na wężach 1SN i 2SC.

Co sprawdzić przed zakupem?

czy przewód ma rozmiar DN10,
czy wymagane jest oczko D18,
czy stosowany przewód to 1SN lub 2SC,
czy geometria końcówki odpowiada staremu zakuciu,
czy dobrana tuleja jest właściwa dla konkretnego typu węża.

Zakute przewody hydrauliczne w HYDRON

W HYDRON możemy przygotować zakuty wąż hydrauliczny na wymiar z dobraną końcówką oczkową, tuleją i parametrami zacisku odpowiednimi dla zastosowanego przewodu.
