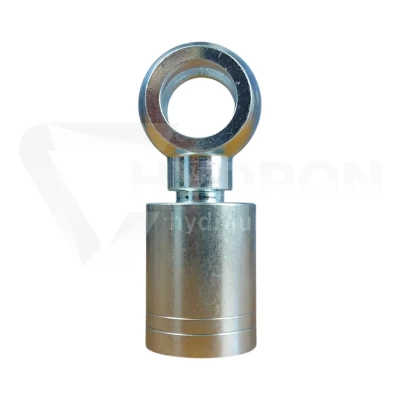

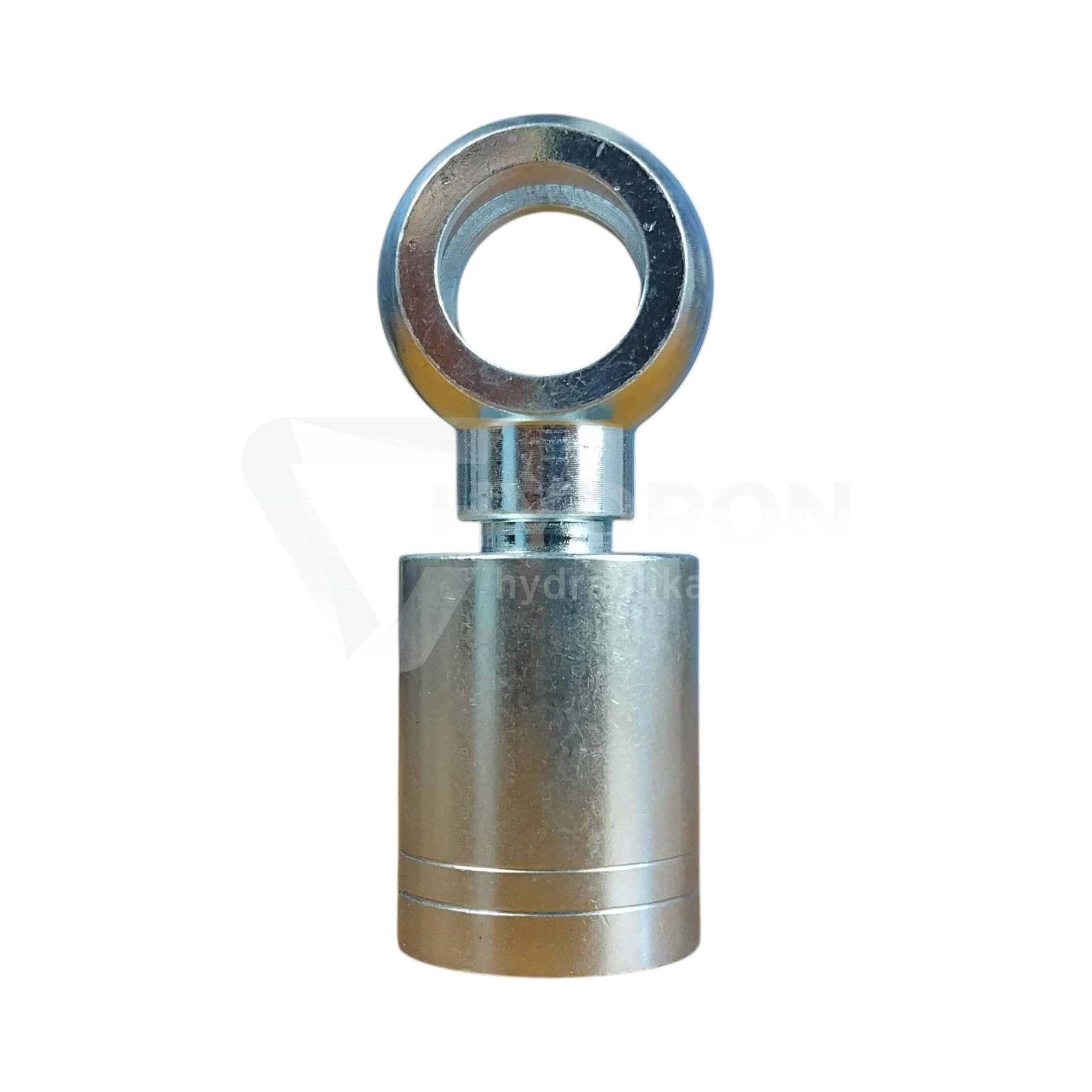

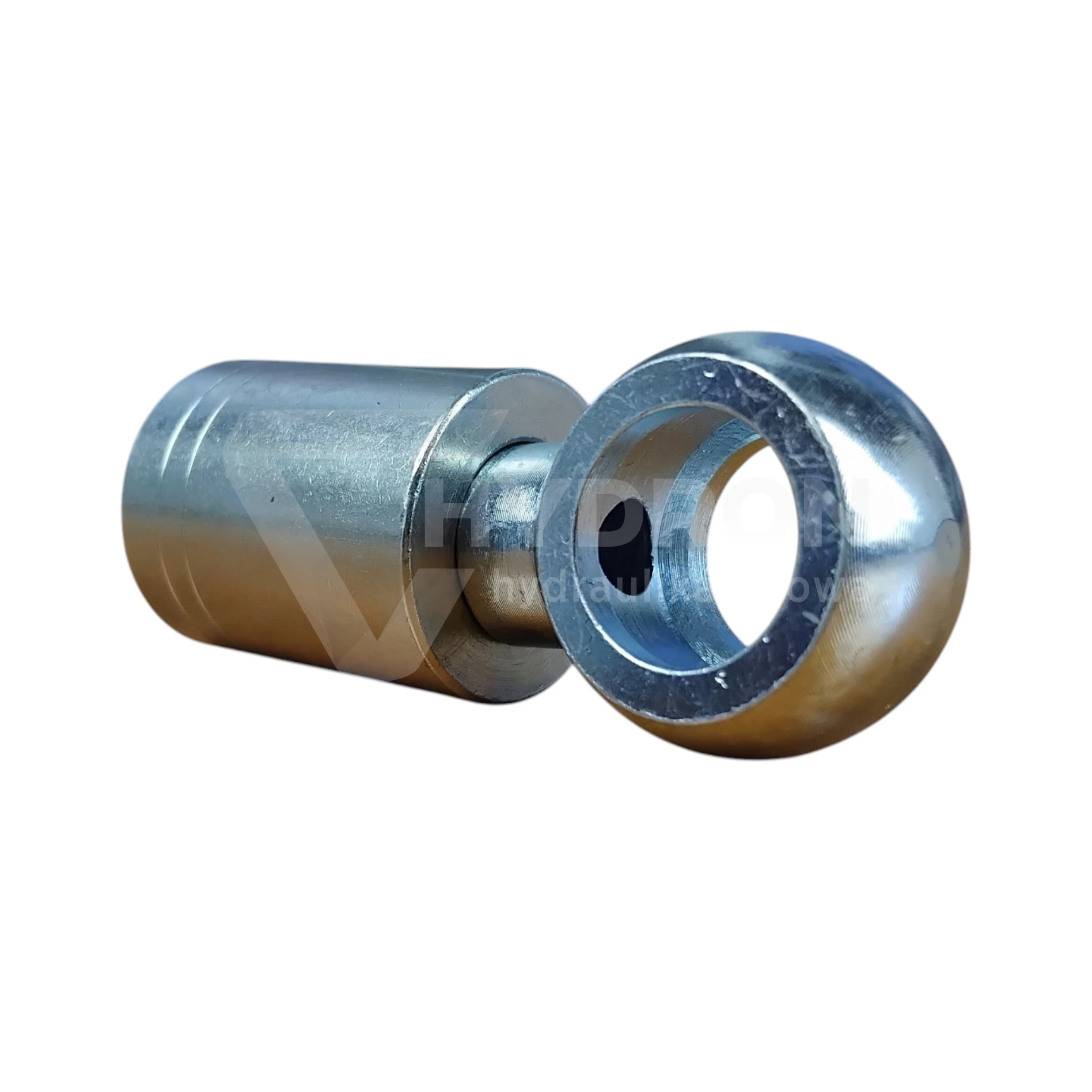

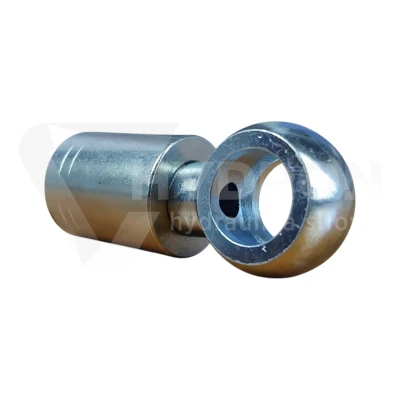

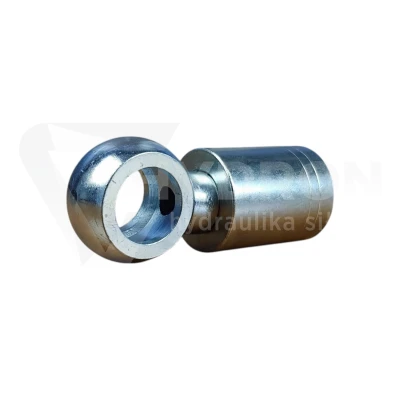

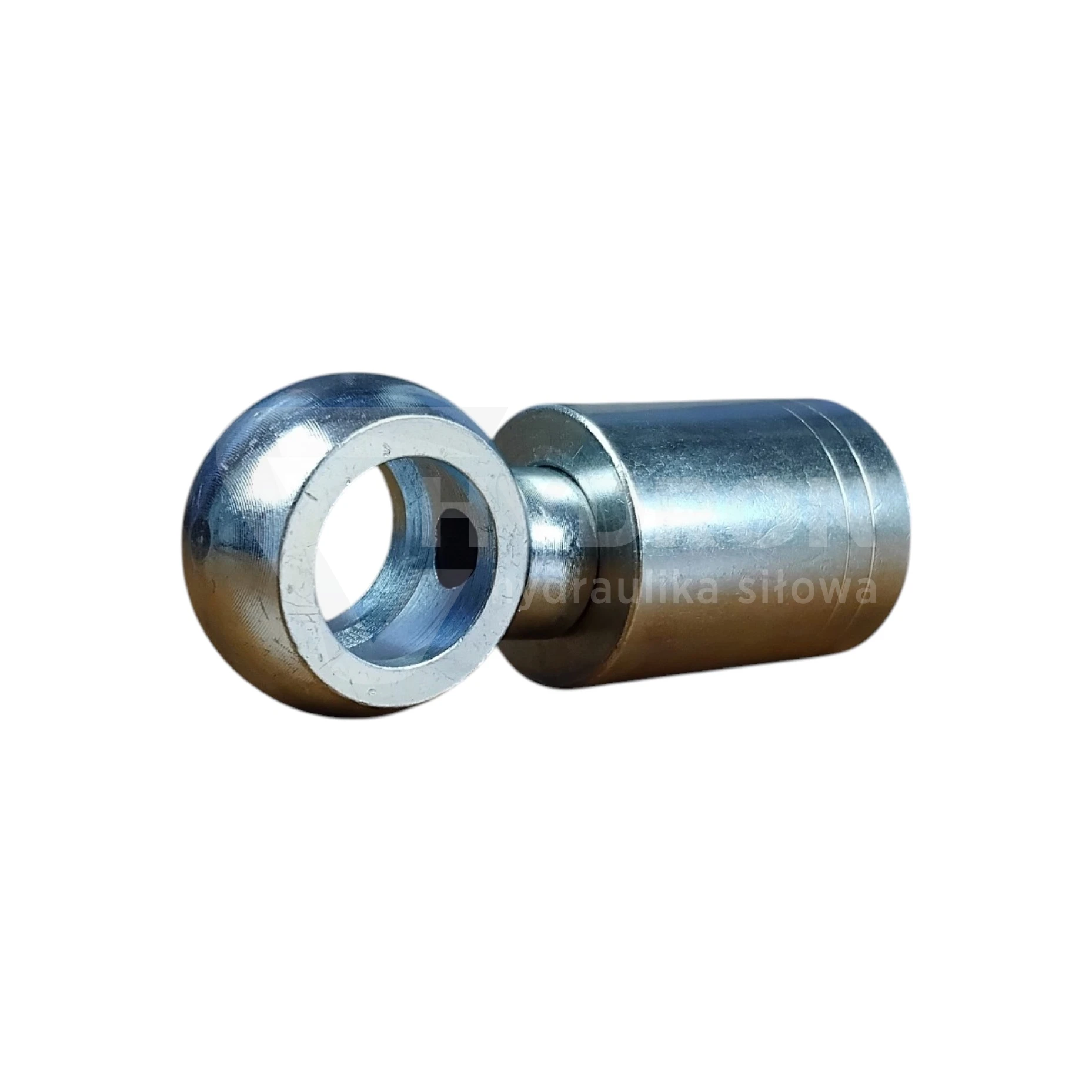

Zakucie Końcówka oczkowa P01 DN10 D18/2SN

Przejdź do sekcji Opinie

21,80 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )

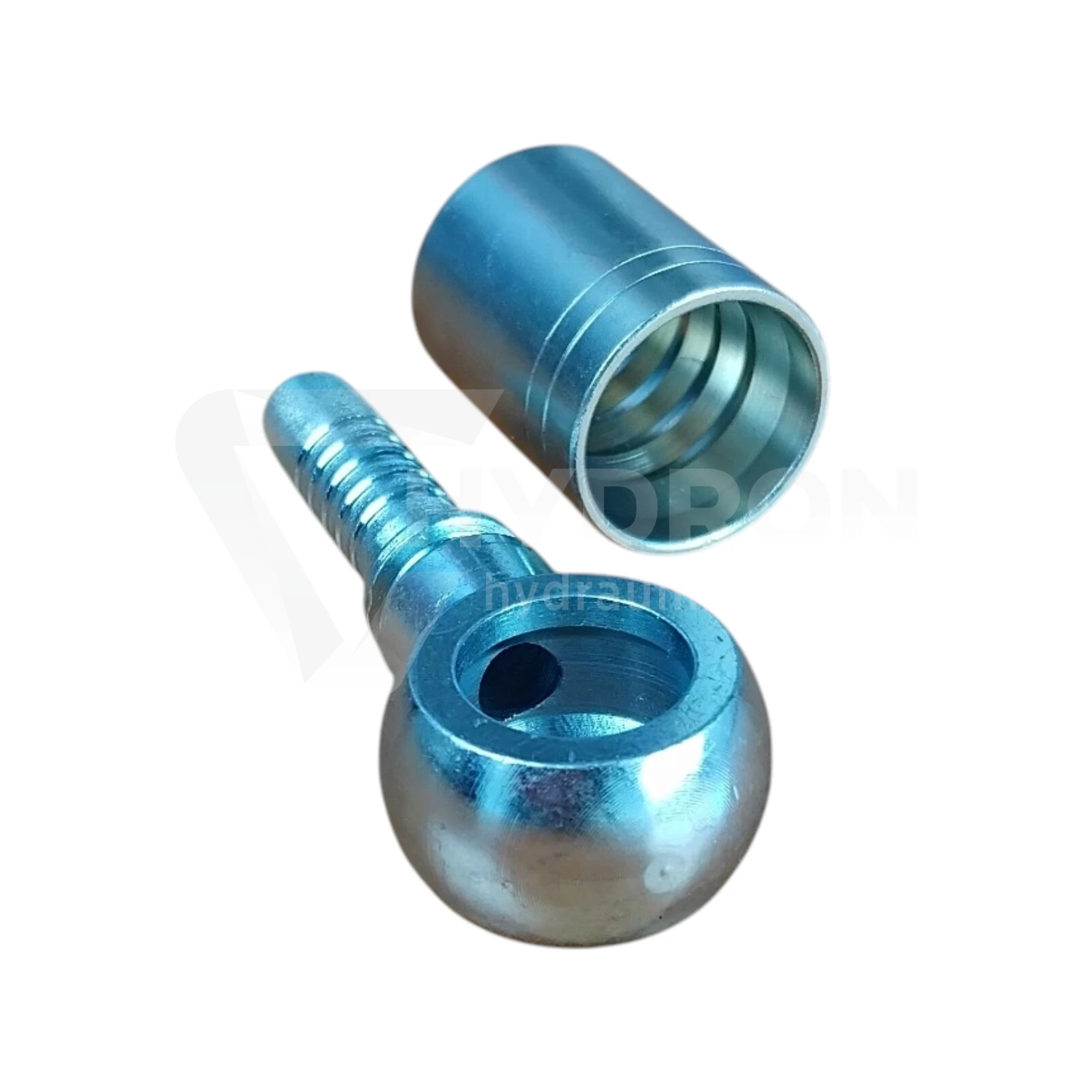

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint metryczny
Typ gwintu nie dotyczy
Rozmiar oczka FI18 (M18x1,5)
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 400 bar
Typ uszczelnienia końcówki nie dotyczy
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

Zakucie oczkowe P01 DN10 D18 do węża 2SN

Zakucie oczkowe P01 DN10 D18 to końcówka hydrauliczna typu BANJO przeznaczona do wykonywania przewodów na wężu 2SN w rozmiarze DN10. Oczko o średnicy 18 mm umożliwia wykonanie kompaktowego połączenia na śrubę przelotową, dlatego końcówka dobrze sprawdza się tam, gdzie przewód musi być poprowadzony blisko siłownika, pompy, rozdzielacza lub innego elementu układu hydraulicznego.

Parametry techniczne

typ końcówki: P01 / BANJO,
wykonanie: końcówka oczkowa prosta,
średnica nominalna węża: DN10,
rozmiar węża: 3/8",
średnica oczka: D18,
przeznaczenie: wykonywanie przewodów hydraulicznych,
typ węża: 2SN.

DN10 i D18 na co zwrócić uwagę przy doborze?

DN10 określa rozmiar węża hydraulicznego, natomiast D18 oznacza średnicę wewnętrzną oczka końcówki. Są to dwa różne parametry i oba trzeba zweryfikować przed zamówieniem.

Końcówka może mieć prawidłowy rozmiar od strony węża, ale nadal nie pasować do istniejącego połączenia, jeśli średnica oczka będzie inna niż w demontowanym przewodzie.

Oczko D18 w połączeniu BANJO

Oczko o średnicy 18 mm jest przeznaczone do pracy w połączeniu typu BANJO, w którym medium przepływa przez śrubę przelotową i kanał w końcówce. Taka konstrukcja pozwala ograniczyć długość zabudowy i wygodnie prowadzić przewód w ciasnych przestrzeniach.

To rozwiązanie jest często stosowane tam, gdzie klasyczna końcówka prosta mogłaby kolidować z obudową, ramą lub innymi elementami maszyny.

Do przewodu DN10 3/8"

DN10 odpowiada przewodowi hydraulicznemu w rozmiarze 3/8". Wariant ten jest przeznaczony do zakuwania na wężu 2SN, dlatego przy kompletowaniu przewodu należy dobrać odpowiednią tuleję zaciskową do konkretnego systemu.

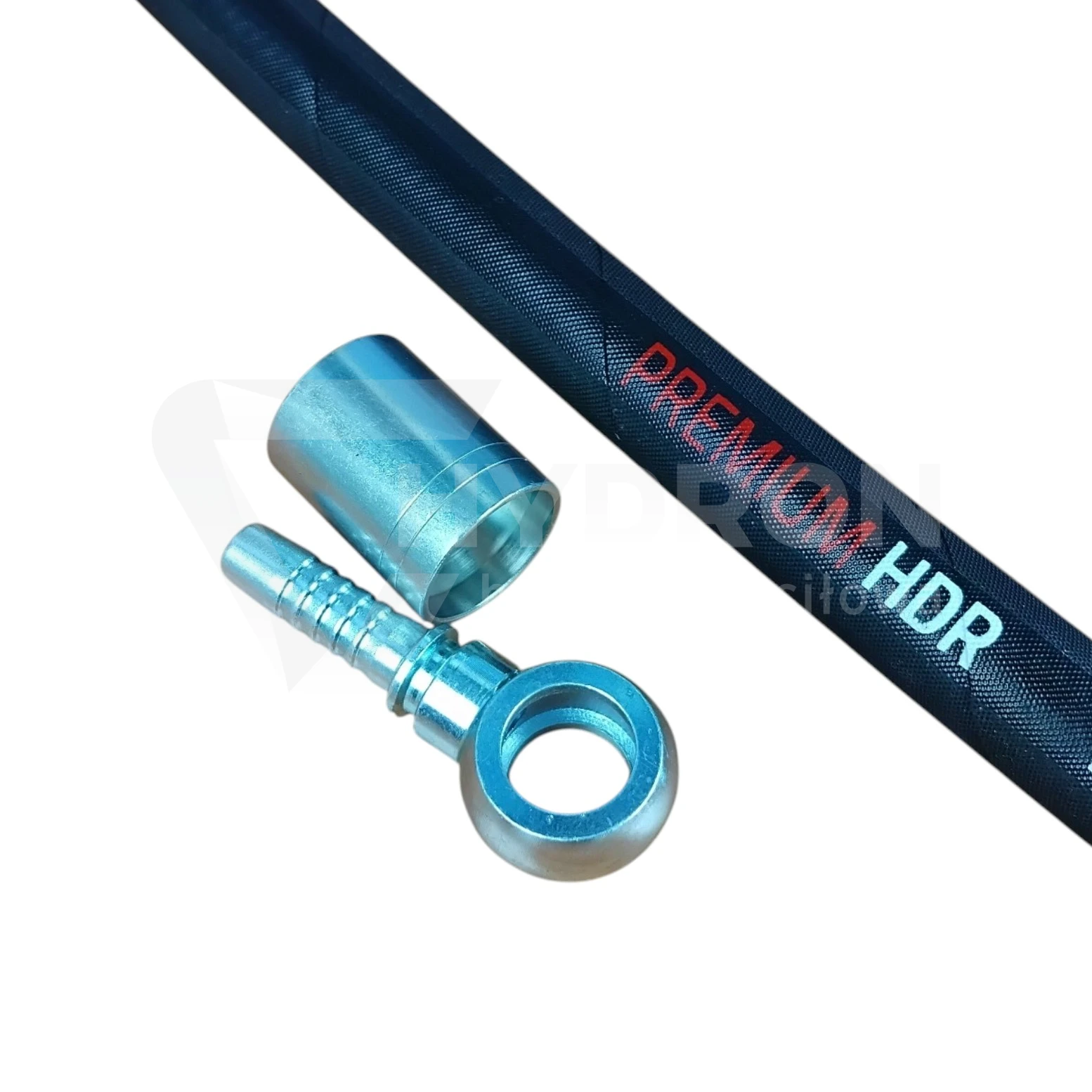

Wąż 2SN dobierz właściwą tuleję i zacisk

Wąż 2SN ma inną konstrukcję niż 1SN, dlatego nie należy automatycznie stosować tych samych parametrów zakuwania. Końcówka, tuleja i przewód muszą tworzyć zgodny zestaw, a średnica zacisku powinna wynikać z właściwej tabeli zakuwania.

Ma to znaczenie dla trwałości połączenia i szczelności gotowego przewodu hydraulicznego.

Gdzie sprawdzi się końcówka P01 DN10 D18?

w przewodach hydraulicznych maszyn rolniczych,
w maszynach budowlanych i przemysłowych,
przy siłownikach i pompach hydraulicznych,
w układach mobilnych,
w miejscach wymagających zwartego połączenia BANJO,
przy wykonywaniu przewodów na wężu 2SN.

Co sprawdzić przed zakupem?

czy przewód ma rozmiar DN10,
czy wymagane jest oczko D18,
czy przewód jest wykonany na wężu 2SN,
czy geometria końcówki odpowiada staremu zakuciu,
czy dobrana tuleja jest właściwa do zastosowanego węża.

Odtwarzanie przewodu na podstawie starego egzemplarza

Przy wymianie zużytego przewodu najlepiej porównać nową końcówkę bezpośrednio ze starym elementem. Warto sprawdzić rozmiar węża, średnicę oczka oraz ogólną geometrię przyłącza.

Takie podejście ogranicza ryzyko pomyłki pomiędzy podobnymi końcówkami P01 o tej samej średnicy węża, ale innym rozmiarze oczka.

Zakute przewody hydrauliczne w HYDRON

W HYDRON możemy przygotować zakuty wąż hydrauliczny na wymiar z dobraną końcówką oczkową, tuleją i parametrami zacisku odpowiednimi dla zastosowanego węża.
