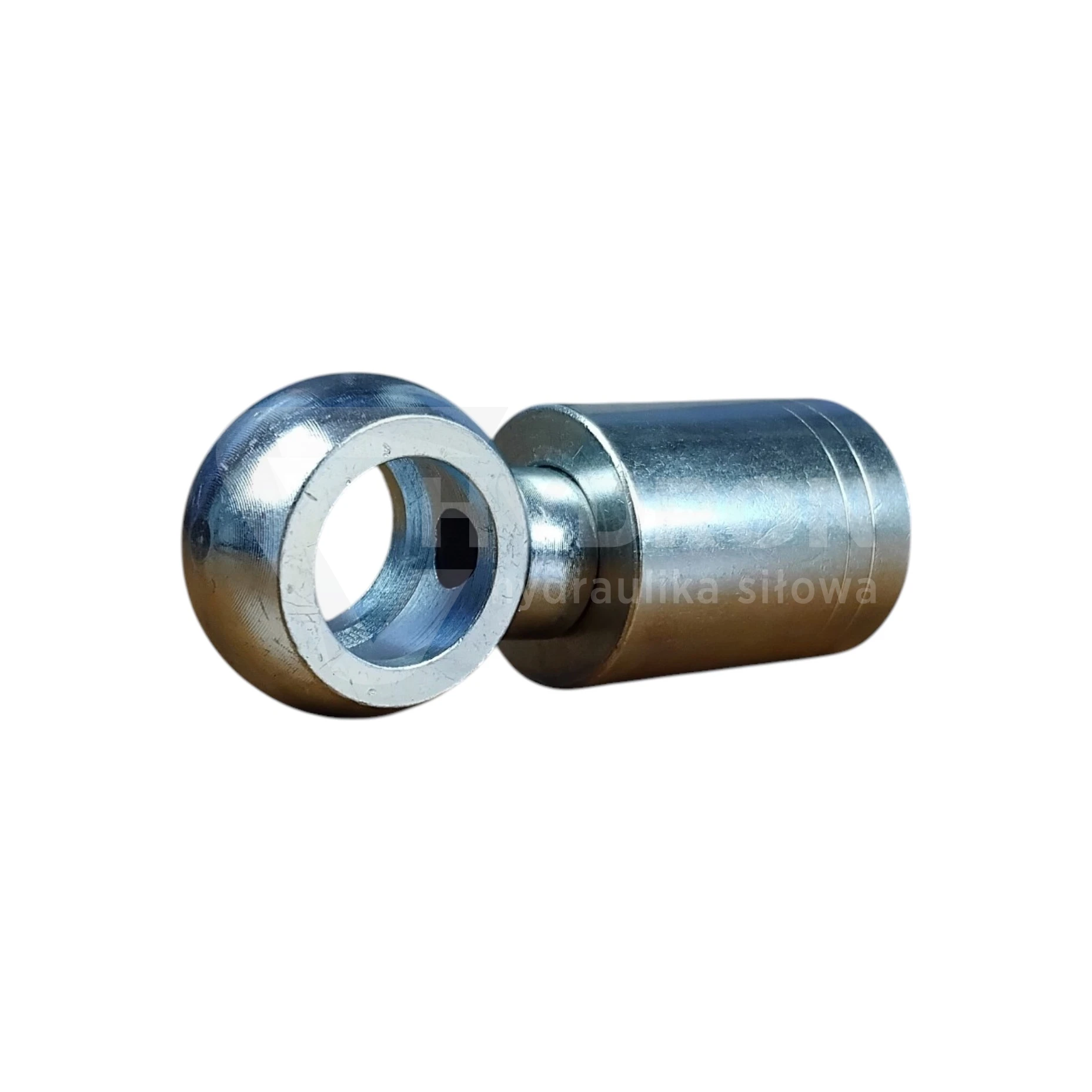

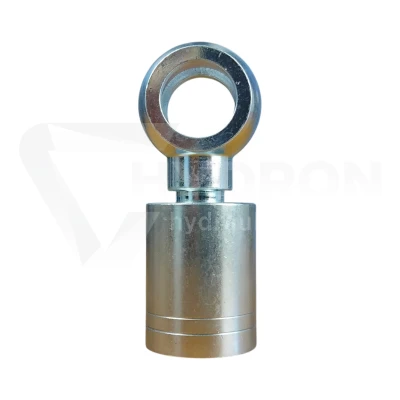

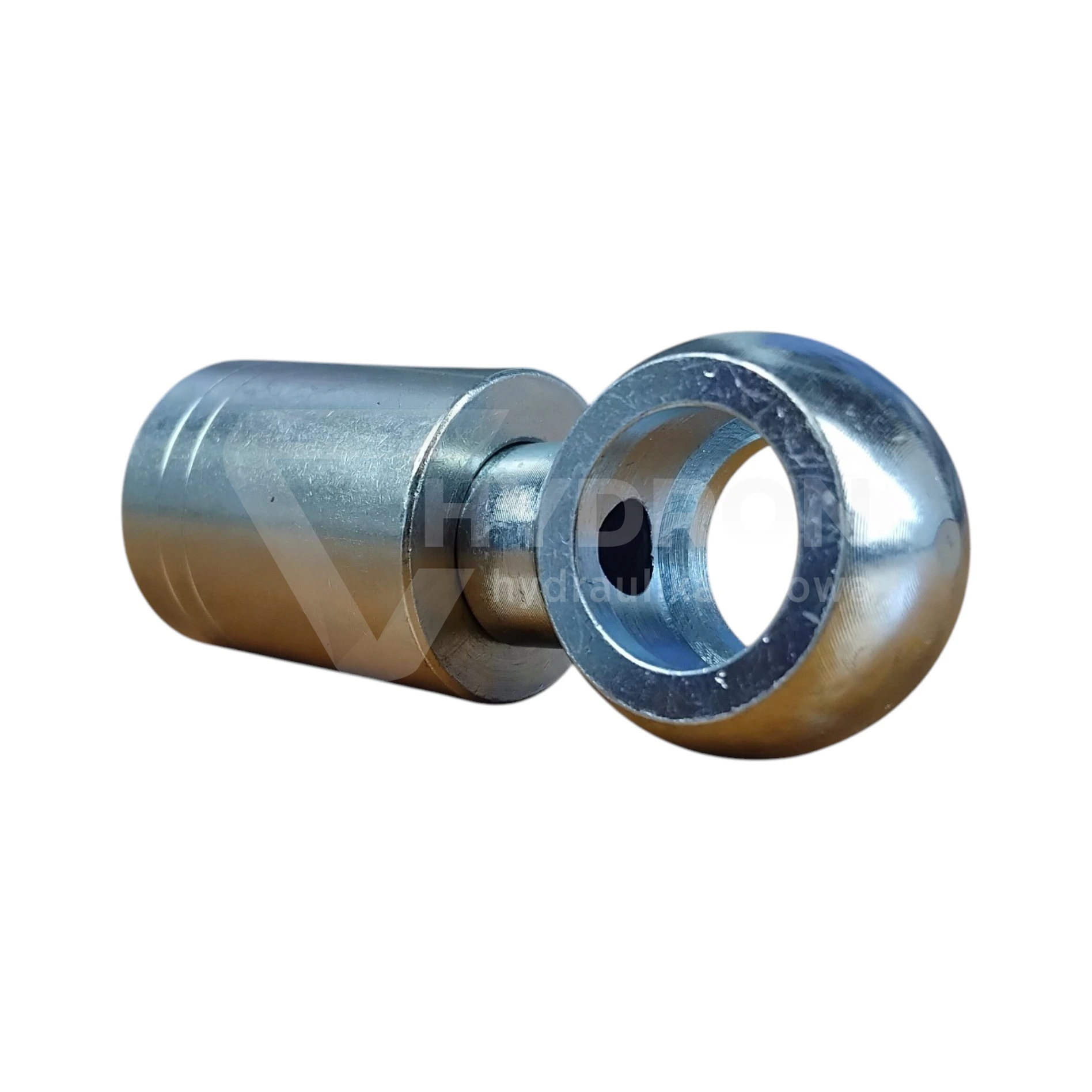

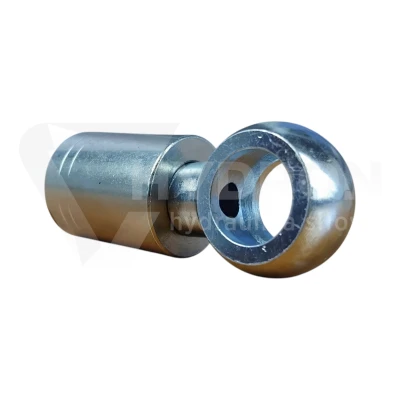

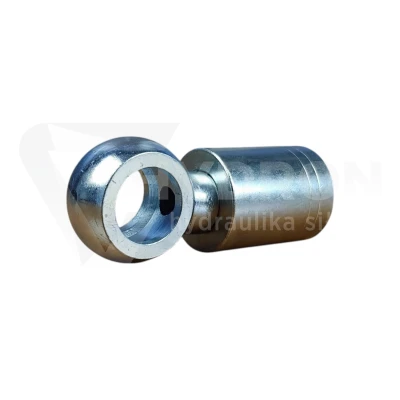

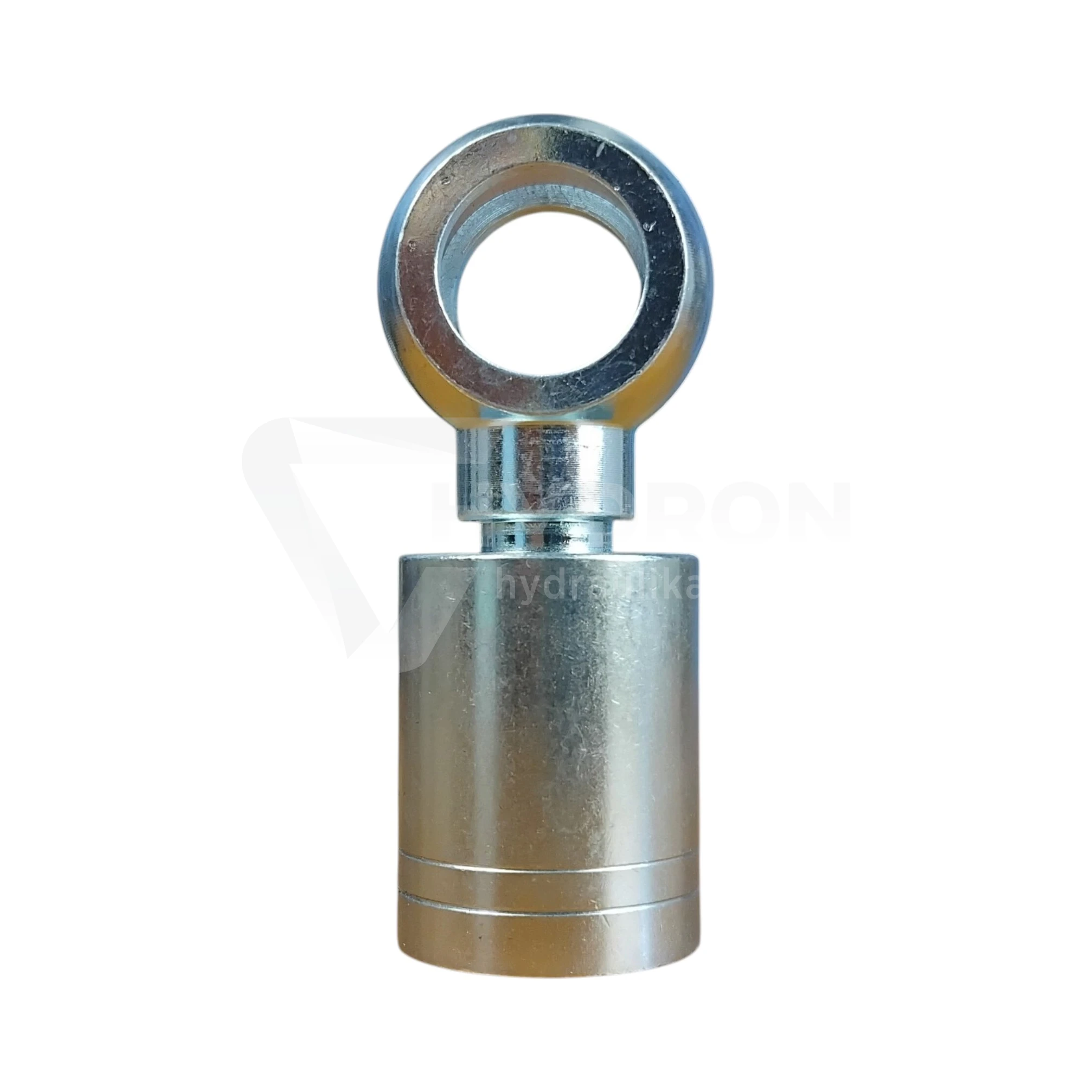

Zakucie Końcówka oczkowa P01 DN06 10 / 2SN

Przejdź do sekcji Opinie

11,87 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 6 mm = DN06 ( 1/4")

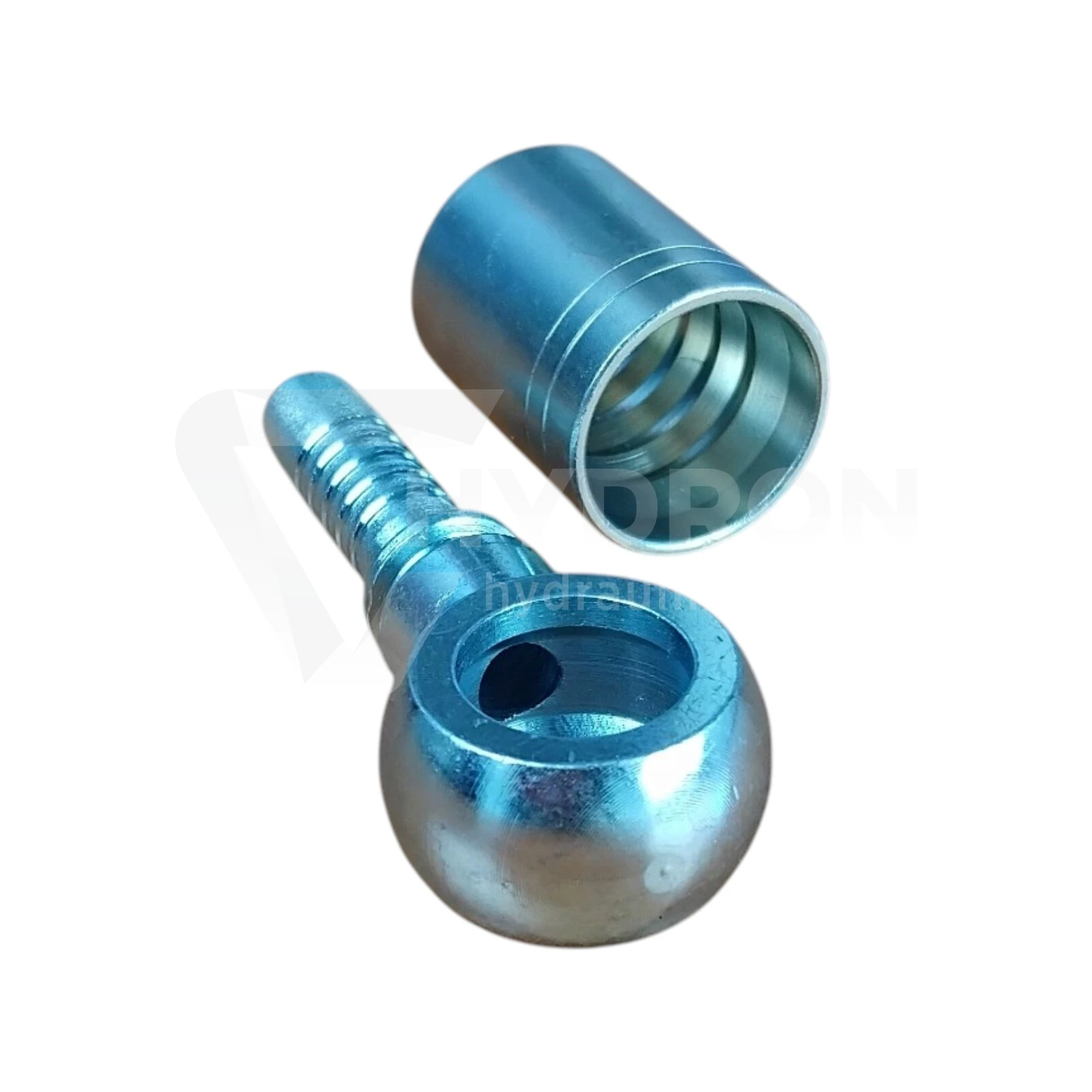

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint metryczny
Rozmiar oczka FI10 (M10x1)
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 400 bar
Typ uszczelnienia końcówki nie dotyczy
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

Zakucie oczkowe P01 DN06 D10 do węża 2SN

Zakucie oczkowe P01 DN06 D10 to końcówka hydrauliczna typu BANJO przeznaczona do wykonywania przewodów na wężu 2SN w rozmiarze DN06. Oczko o średnicy 10 mm pozwala wykonać zwarte połączenie na śrubę przelotową, dlatego końcówka dobrze sprawdza się w miejscach o ograniczonej przestrzeni montażowej, między innymi przy siłownikach, pompach i blokach hydraulicznych.

Parametry techniczne

typ końcówki: P01 / BANJO,
wykonanie: końcówka oczkowa prosta,
średnica nominalna węża: DN06,
rozmiar węża: 1/4",
średnica oczka: D10,
przeznaczenie: wykonywanie przewodów hydraulicznych,
typ węża: 2SN.

DN06 i D10 dwa niezależne wymiary

DN06 odnosi się do rozmiaru przewodu hydraulicznego, natomiast D10 oznacza średnicę wewnętrzną oczka końcówki. Przy doborze trzeba sprawdzić oba parametry, ponieważ sama zgodność średnicy węża nie gwarantuje dopasowania oczka do istniejącego połączenia.

Oczko D10 w połączeniu typu BANJO

Oczko D10 umożliwia wykonanie połączenia typu BANJO, w którym medium przepływa przez śrubę przelotową i kanał w końcówce. Taka konstrukcja pozwala ograniczyć długość zabudowy i poprowadzić przewód blisko powierzchni elementu hydraulicznego.

To praktyczne rozwiązanie zwłaszcza tam, gdzie klasyczna końcówka prosta mogłaby kolidować z obudową, ramą lub innymi elementami maszyny.

DN06 do przewodu 1/4"

DN06 odpowiada przewodowi hydraulicznemu w rozmiarze 1/4". To parametr części końcówki przeznaczonej do zakucia na wężu i nie należy go mylić z wymiarem oczka D10.

Do węża hydraulicznego 2SN

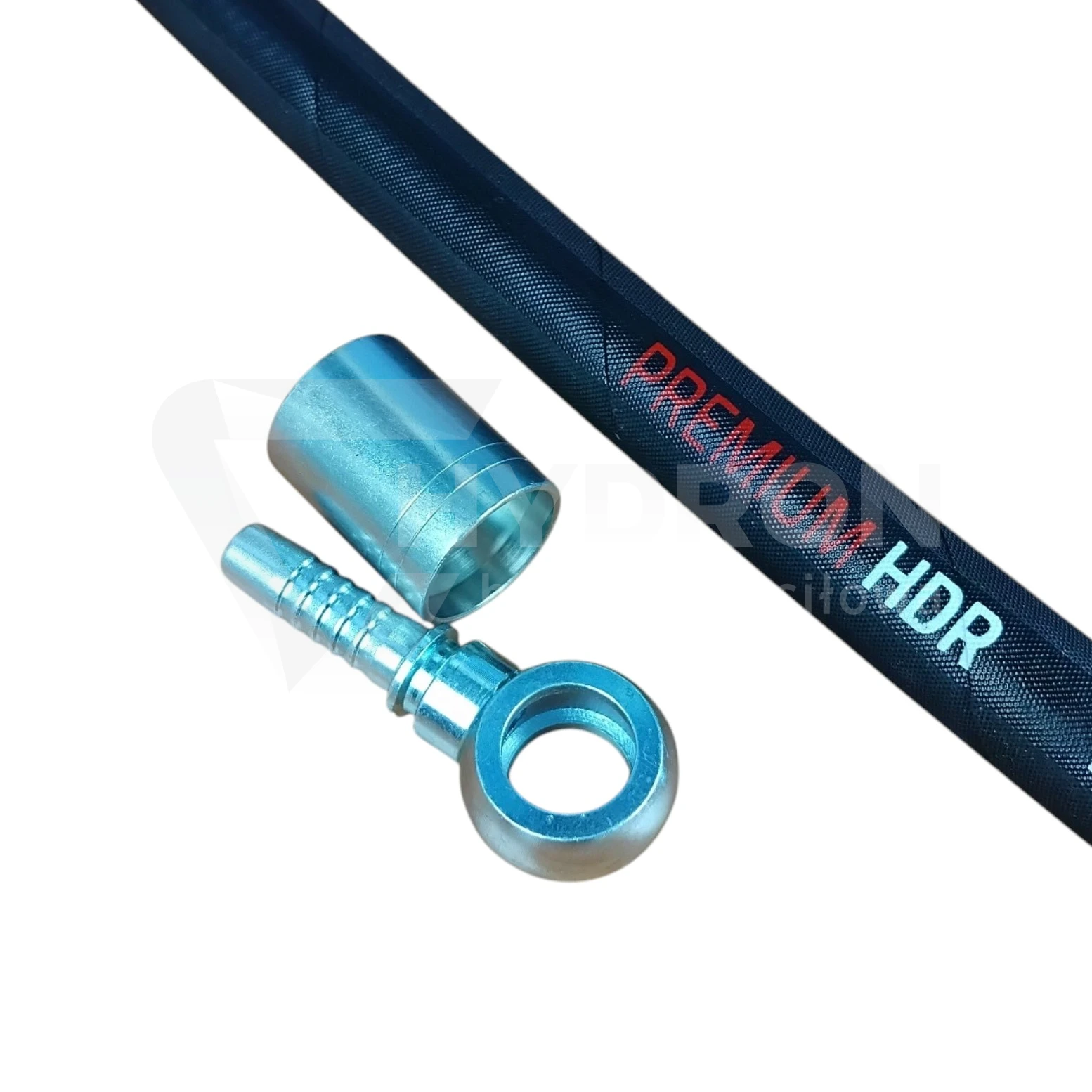

Ten wariant końcówki jest przeznaczony do zakuwania na wężu 2SN. Przy wykonywaniu kompletnego przewodu należy dobrać odpowiednią tuleję zaciskową i zastosować parametry zacisku właściwe dla konkretnego zestawu wąż + końcówka + tuleja.

Wąż 2SN ma inną budowę niż 1SN, dlatego nie należy automatycznie stosować tych samych ustawień zakuwania.

Gdzie stosuje się P01 DN06 D10?

w przewodach hydraulicznych maszyn rolniczych,
w maszynach budowlanych i przemysłowych,
w układach hydrauliki mobilnej,
przy siłownikach i pompach hydraulicznych,
w kompaktowych układach o ograniczonej przestrzeni,
przy wykonywaniu przewodów na wężu 2SN.

Jak dobrać końcówkę na podstawie starego przewodu?

Przy odtwarzaniu zużytego przewodu warto porównać rozmiar węża, średnicę oczka i typ zastosowanej końcówki. W rodzinie P01 dla tego samego DN mogą występować różne warianty oczek, dlatego sam rozmiar DN06 nie wystarcza do jednoznacznego wyboru.

Co sprawdzić przed zakupem?

czy przewód ma rozmiar DN06,
czy wymagane jest oczko D10,
czy przewód jest wykonany na wężu 2SN,
czy geometria końcówki odpowiada staremu zakuciu,
czy dobrana tuleja jest właściwa dla zastosowanego węża.

Zakute przewody hydrauliczne w HYDRON

W HYDRON możemy przygotować zakuty wąż hydrauliczny na wymiar z dobraną końcówką oczkową, tuleją oraz parametrami zacisku odpowiednimi dla zastosowanego przewodu.
