Zakucie Końcówka oczkowa P01 DN13 D22/1SN/2SC

Przejdź do sekcji Opinie

24,81 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 13 mm = DN12/13 ( 1/2" )

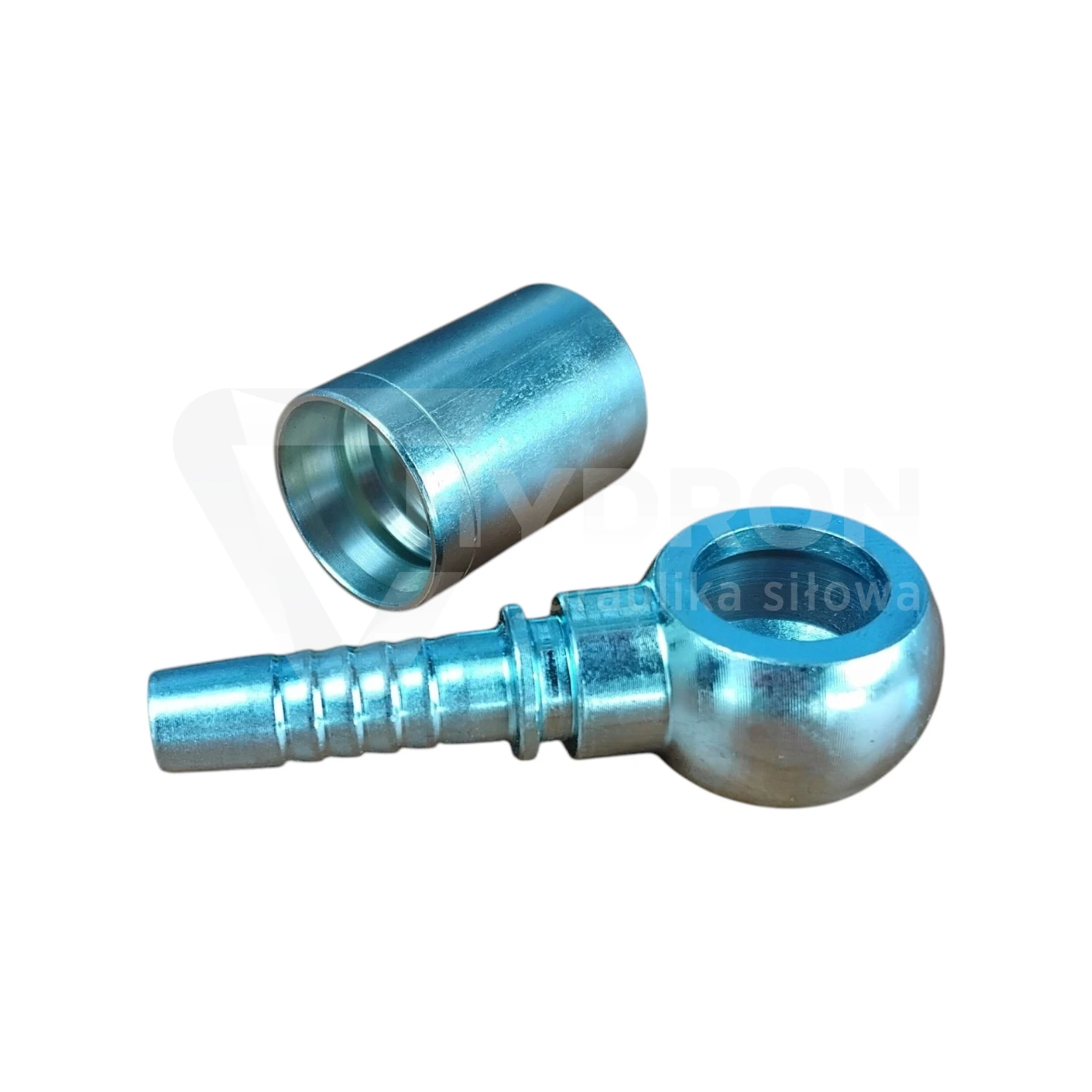

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint metryczny
Rozmiar oczka FI22 (M22x1,5)
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 400 bar
Typ uszczelnienia końcówki wybierz
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

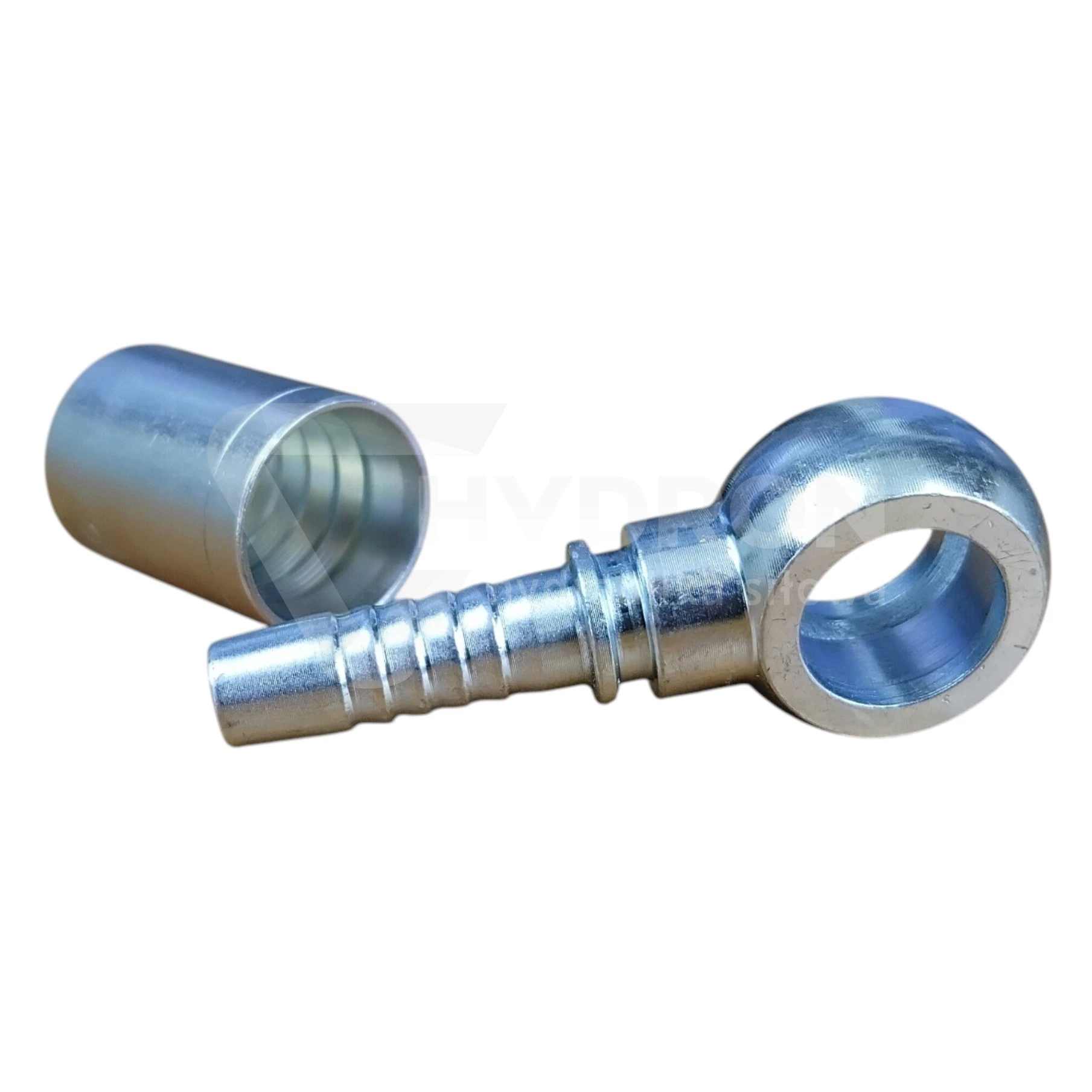

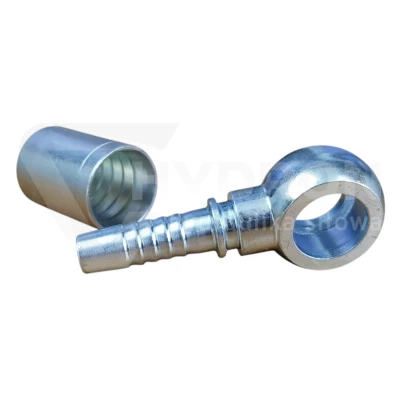

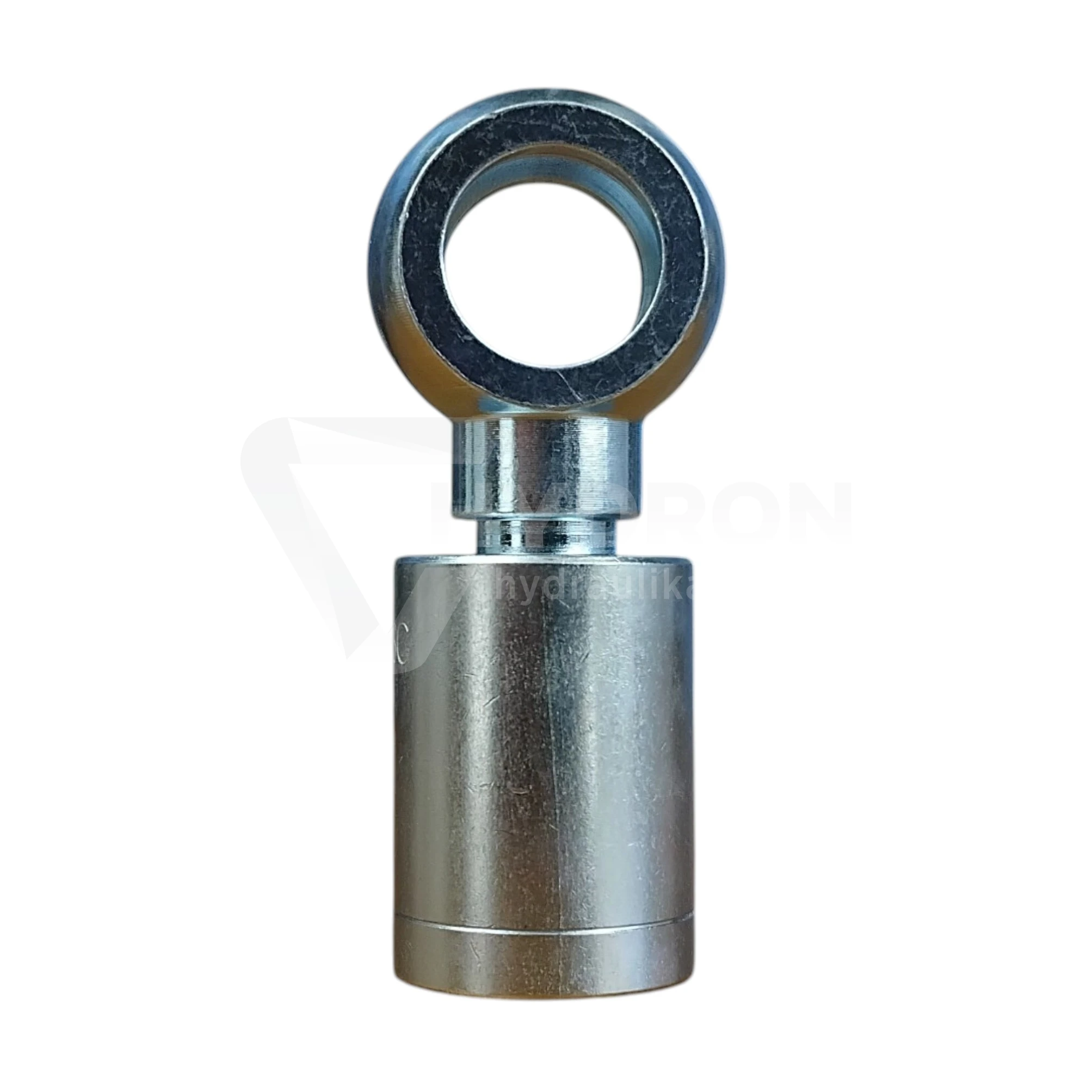

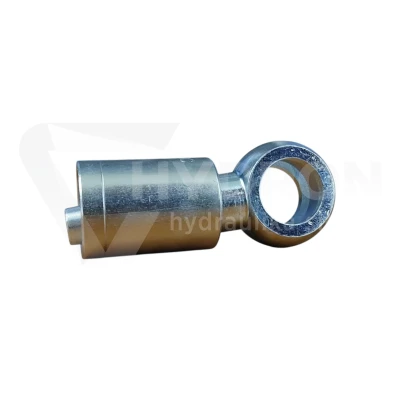

Zakucie oczkowe P01 DN13 D22 do węża 1SN / 2SC

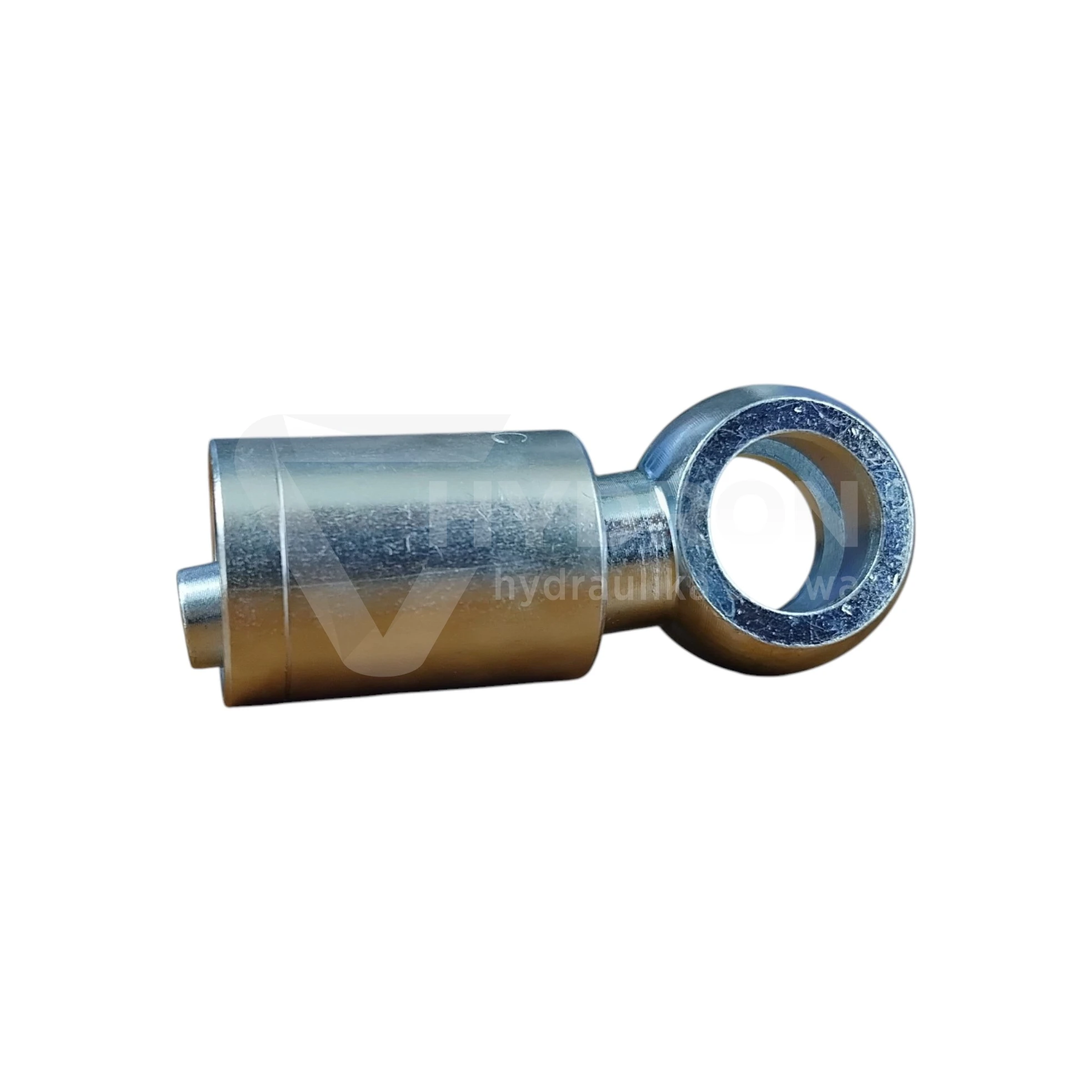

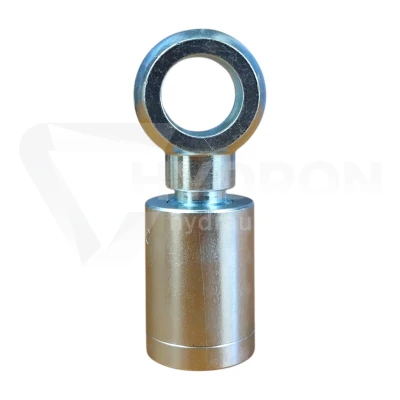

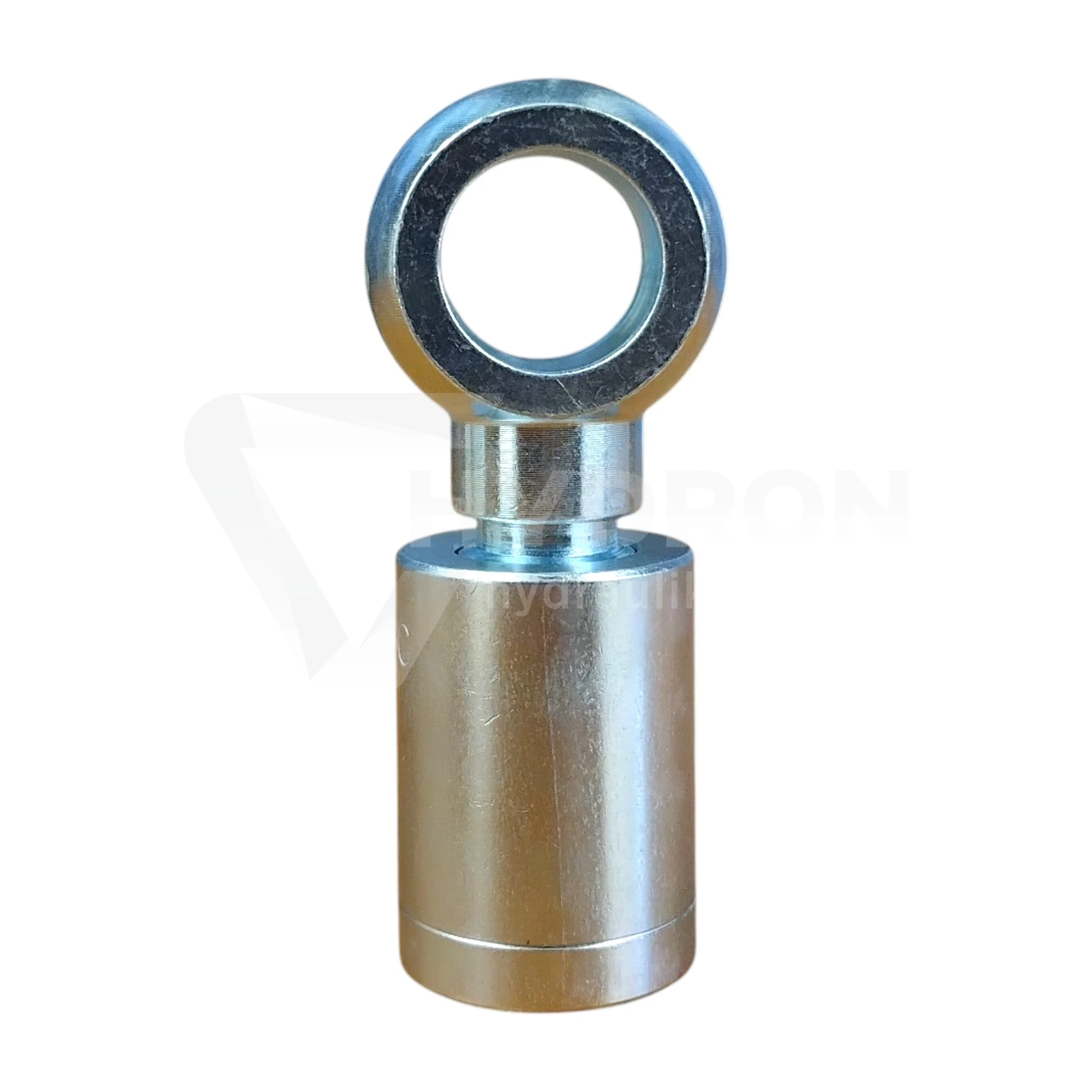

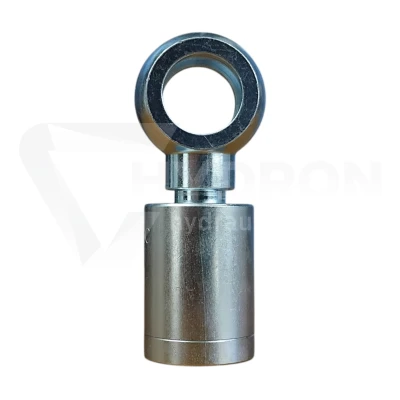

Zakucie oczkowe P01 DN13 D22 to końcówka hydrauliczna typu BANJO przeznaczona do wykonywania przewodów na wężach DN13. Oczko o średnicy 22 mm umożliwia wykonanie zwartego połączenia na śrubę przelotową, dlatego końcówka sprawdza się w miejscach, gdzie przewód musi być poprowadzony blisko korpusu maszyny, siłownika, pompy lub rozdzielacza. Wariant jest przeznaczony do zakuwania na wężach 1SN i 2SC.

Parametry techniczne

typ końcówki: P01 / BANJO,
wykonanie: końcówka oczkowa prosta,
średnica nominalna węża: DN13,
rozmiar węża: 1/2",
średnica oczka: D22,
typ przyłącza: oczkowe metryczne,
przeznaczenie: zakuwanie przewodów hydraulicznych,
kompatybilność: węże 1SN / 2SC.

DN13 i D22 oznaczają dwie różne rzeczy

DN13 określa rozmiar przewodu hydraulicznego, natomiast D22 oznacza średnicę wewnętrzną oczka końcówki. To dwa niezależne parametry, które trzeba sprawdzić przed wykonaniem przewodu.

Sama zgodność średnicy węża nie wystarcza. Końcówka może być przeznaczona do DN13, ale jeśli średnica oczka nie pasuje do śruby przelotowej zastosowanej w maszynie, połączenie nie będzie właściwe.

Oczko D22 do połączenia BANJO

Oczko o średnicy 22 mm jest częścią połączenia typu BANJO. Taka geometria pozwala doprowadzić olej przez śrubę przelotową bez konieczności stosowania klasycznego przyłącza osiowego.

Rozwiązanie to jest szczególnie praktyczne w miejscach o małej ilości przestrzeni montażowej, gdzie przewód musi przebiegać blisko korpusu urządzenia.

DN13 – do przewodu 1/2"

DN13 odpowiada przewodowi hydraulicznemu o nominalnym rozmiarze 1/2". To parametr części końcówki przeznaczonej do zakucia na wężu.

Przy odtwarzaniu starego przewodu warto zmierzyć zarówno sam wąż, jak i oczko końcówki. Dwa zakucia P01 mogą mieć ten sam DN13, ale różnić się średnicą oczka.

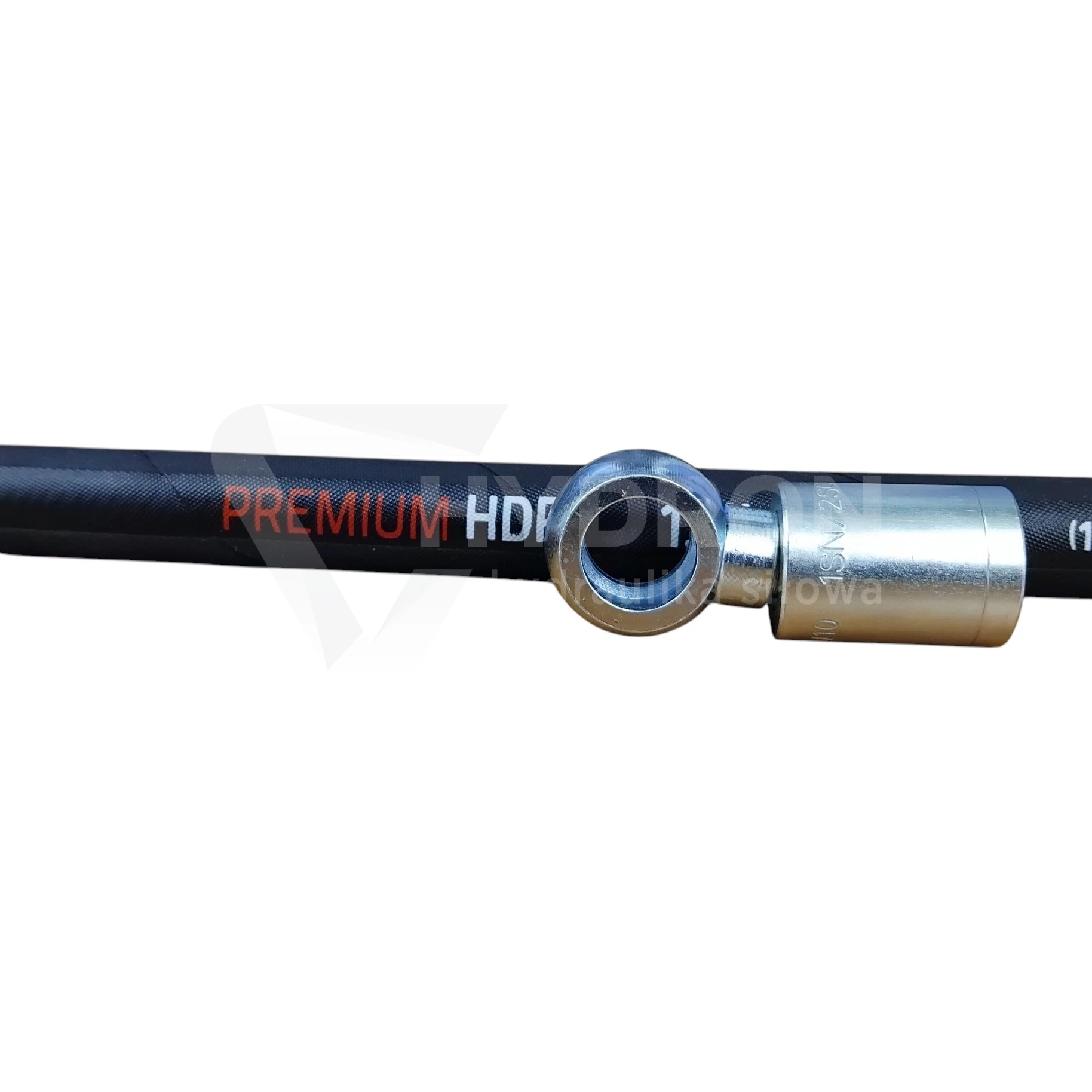

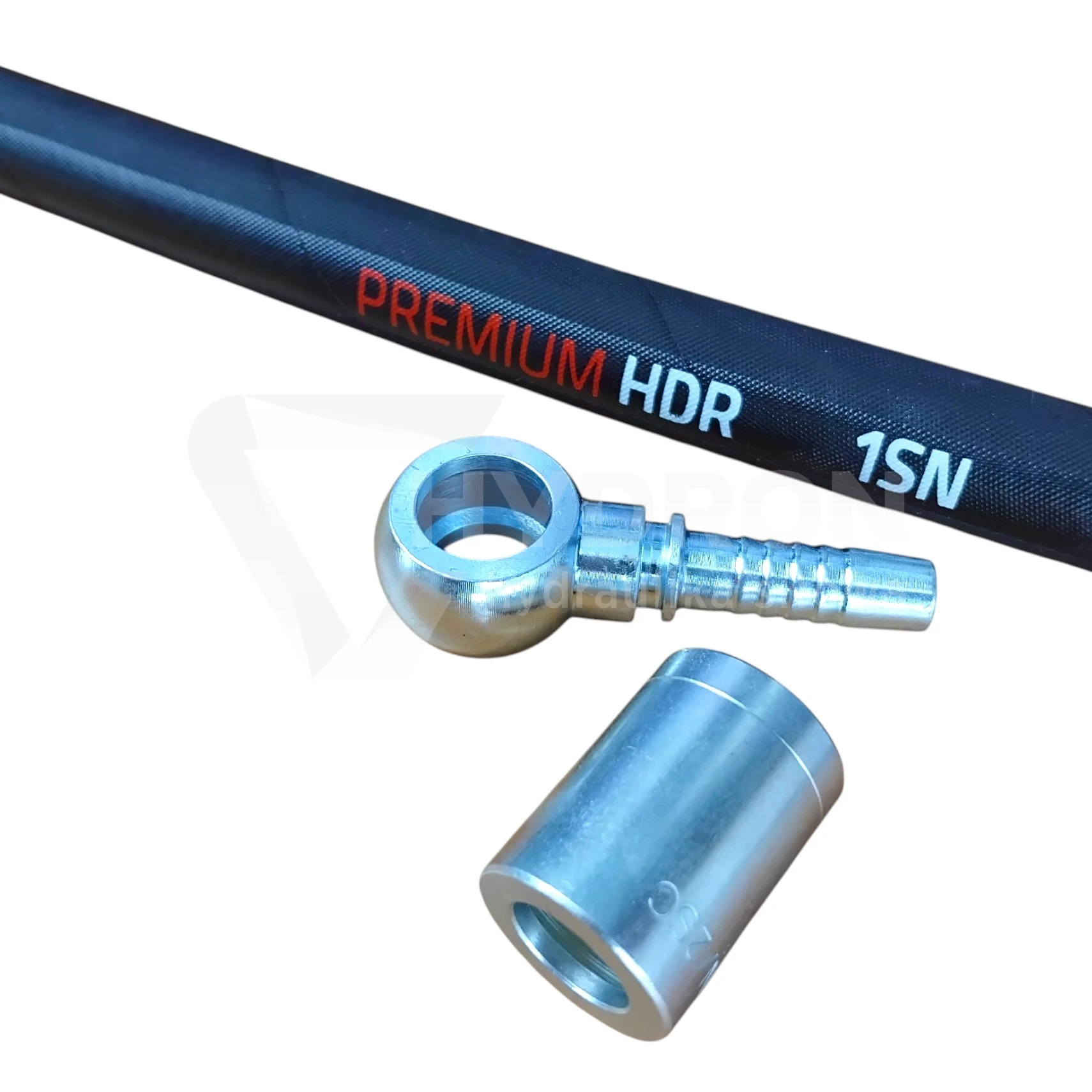

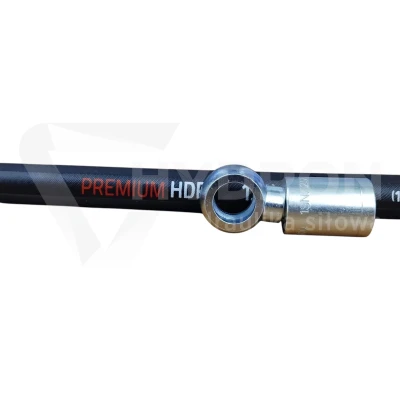

Do węży 1SN i 2SC

Ten wariant jest przeznaczony do wykonywania przewodów na wężach 1SN i 2SC. Przy zakuwaniu należy dobrać właściwą tuleję oraz zastosować parametry zacisku odpowiednie dla konkretnego zestawu wąż + końcówka + tuleja.

Nie należy dobierać średnicy zacisku wyłącznie na podstawie oznaczenia DN. Parametr zacisku powinien wynikać z właściwej tabeli zakuwania dla zastosowanych komponentów.

Dlaczego końcówka oczkowa sprawdza się w ciasnej zabudowie?

Końcówka BANJO pozwala zamontować przewód bardzo blisko powierzchni elementu hydraulicznego. Dzięki temu można ograniczyć długość zabudowy i uniknąć sytuacji, w której wąż musi zostać mocno zagięty zaraz za zakuciem.

Takie połączenia są często stosowane w maszynach rolniczych, budowlanych, przemysłowych i mobilnych.

Co sprawdzić przed zakupem?

czy przewód ma rozmiar DN13,
czy wymagane jest oczko D22,
czy końcówka ma współpracować z wężem 1SN lub 2SC,
czy średnica śruby przelotowej odpowiada oczku,
czy dobrana tuleja jest właściwa do konkretnego typu węża,
czy geometria połączenia odpowiada starej końcówce.

Odtwarzanie starego przewodu na wzór

Przy wykonywaniu przewodu na podstawie zużytego egzemplarza najlepiej zachować starą końcówkę do porównania. Pozwala to zweryfikować średnicę oczka, rozmiar węża i ogólną geometrię przyłącza przed wykonaniem nowego zakucia.

Takie podejście ogranicza ryzyko dobrania końcówki, która wygląda podobnie, ale ma inne wymiary przyłączeniowe.
