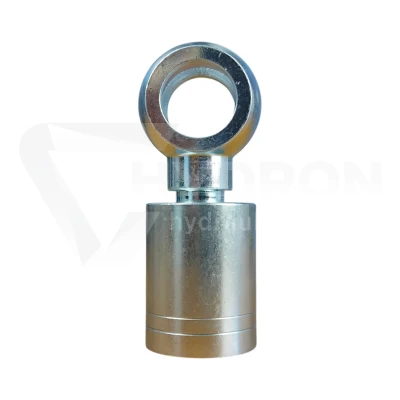

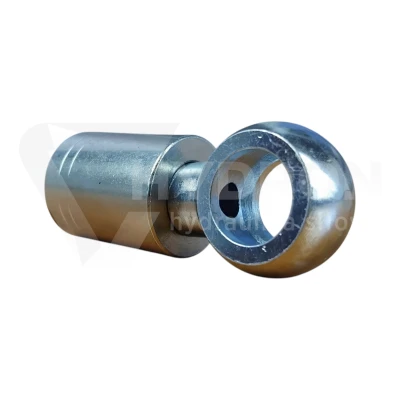

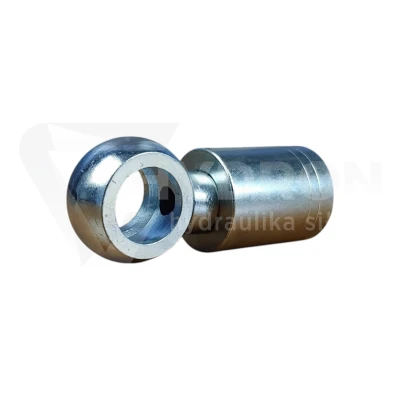

Zakucie Końcówka oczkowa P01 DN10 D16/2SN

Przejdź do sekcji Opinie

17,27 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )

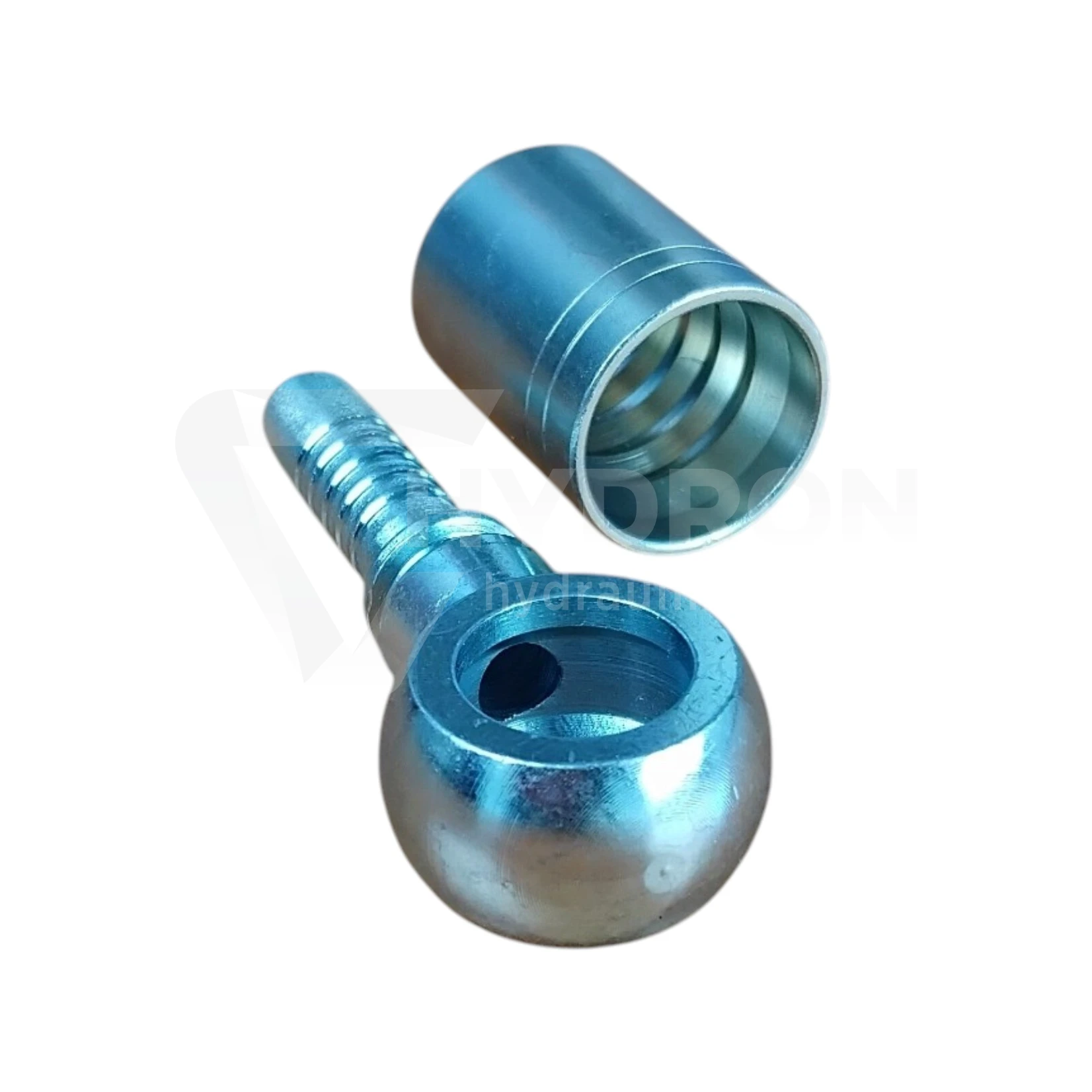

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint metryczny
Rozmiar oczka FI16 (M16x1,5)
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 400 bar
Typ uszczelnienia końcówki nie dotyczy
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

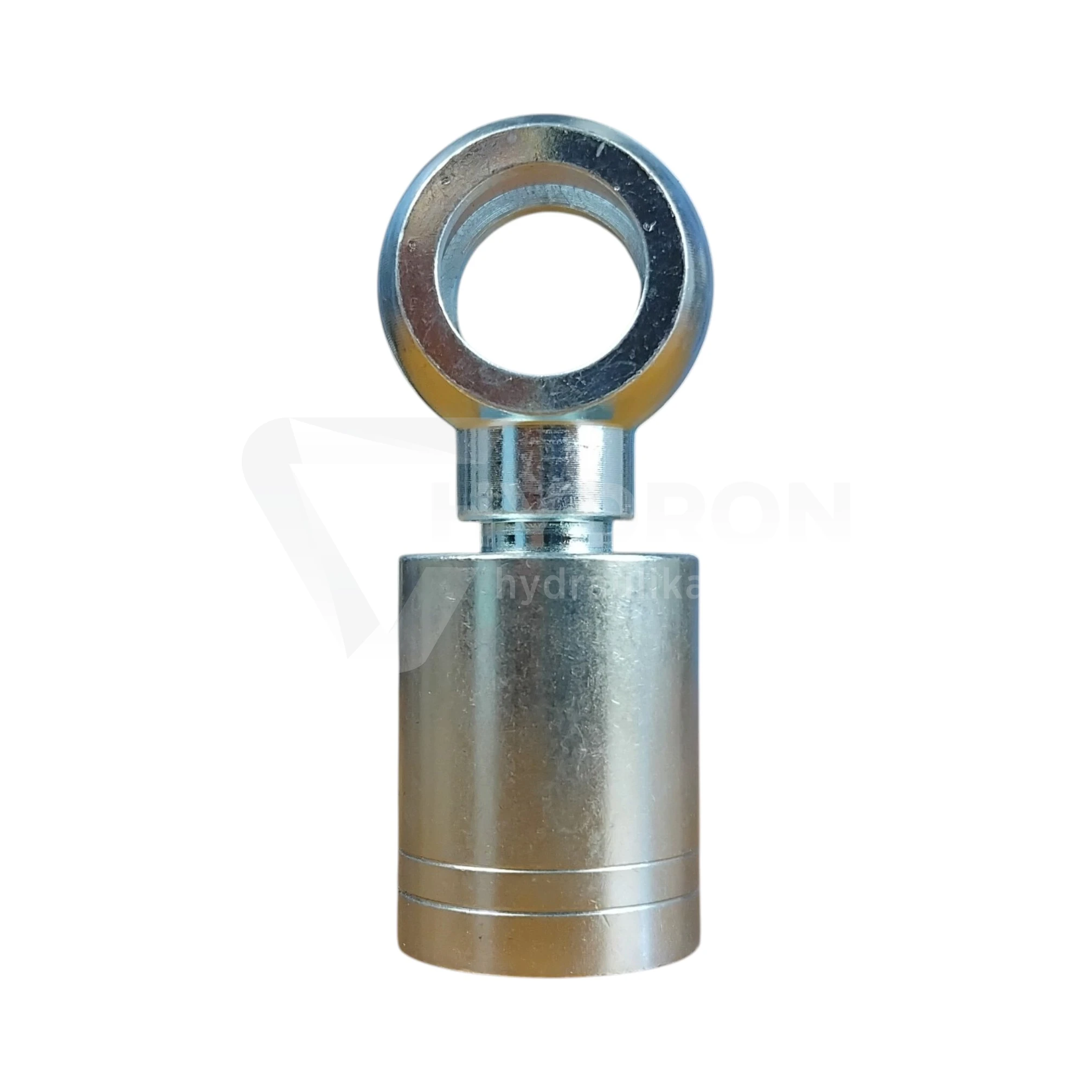

Zakucie oczkowe P01 DN10 D16 do węża 2SN

Zakucie oczkowe P01 DN10 D16 to końcówka hydrauliczna typu BANJO przeznaczona do wykonywania przewodów na wężu 2SN w rozmiarze DN10. Oczko o średnicy 16 mm umożliwia wykonanie zwartego połączenia na śrubę przelotową, dlatego końcówka dobrze sprawdza się w miejscach, gdzie przewód musi być poprowadzony blisko siłownika, pompy, rozdzielacza lub innego elementu hydraulicznego.

Parametry techniczne

typ końcówki: P01 / BANJO,
wykonanie: końcówka oczkowa prosta,
średnica nominalna węża: DN10,
rozmiar węża: 3/8",
średnica oczka: D16,
przeznaczenie: wykonywanie przewodów hydraulicznych,
typ węża: 2SN.

DN10 i D16 – dwa parametry, które trzeba sprawdzić osobno

DN10 określa rozmiar przewodu hydraulicznego, natomiast D16 odnosi się do średnicy wewnętrznej oczka końcówki. Są to dwa różne wymiary i oba mają znaczenie przy prawidłowym doborze zakucia.

Końcówka może być właściwa dla węża DN10, ale nie pasować do istniejącego połączenia, jeśli wymagane jest oczko o innej średnicy. Dlatego przy wymianie starego przewodu warto porównać oba parametry.

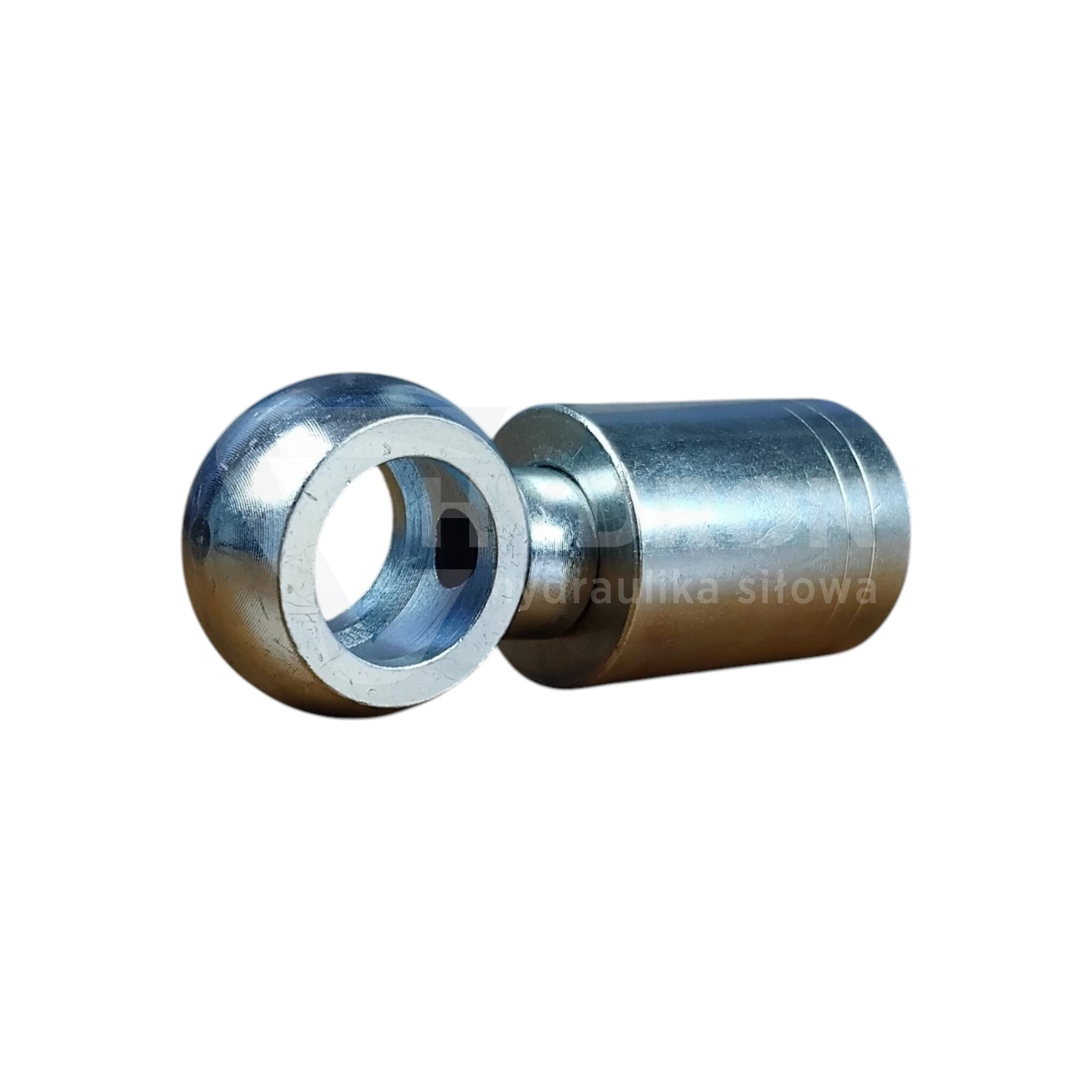

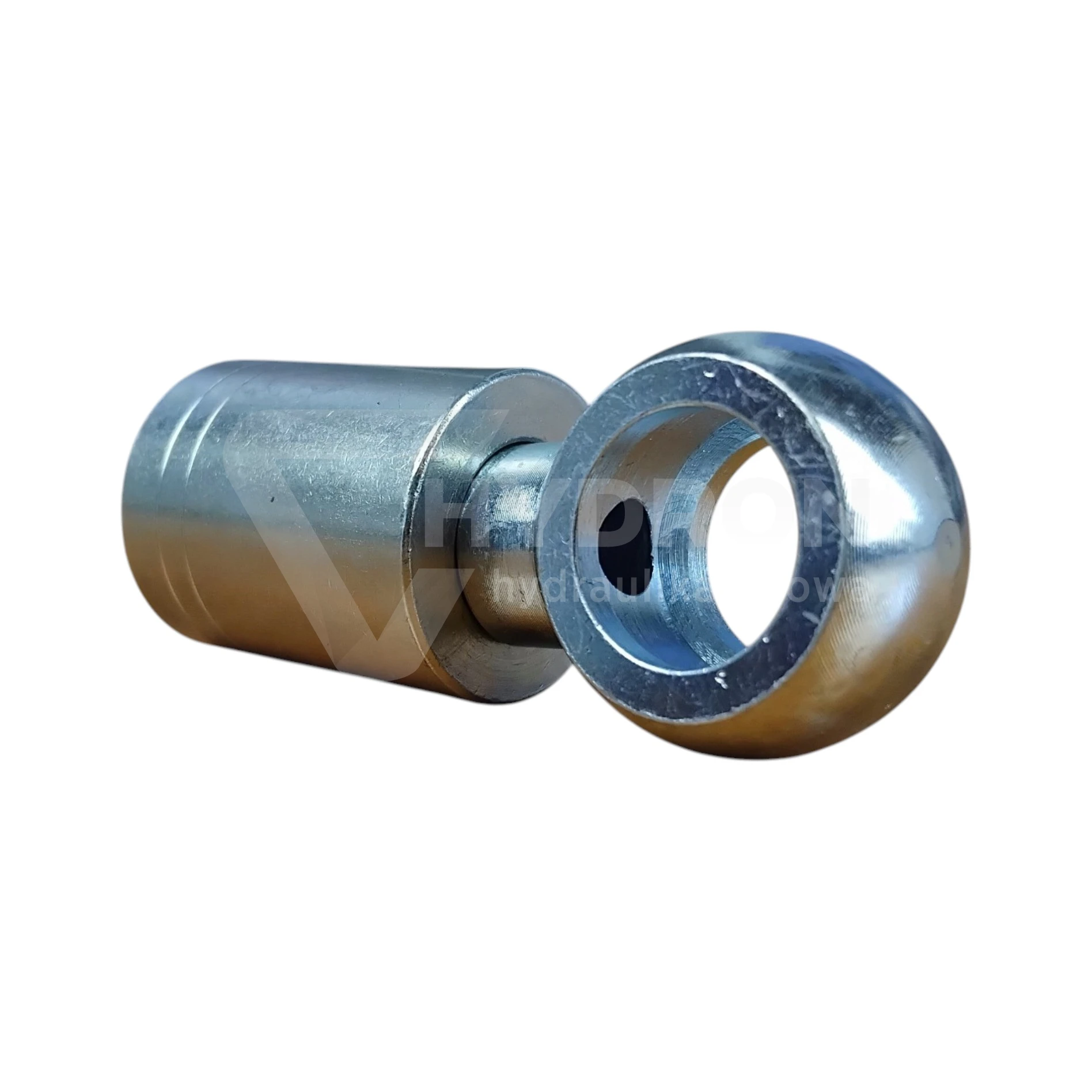

Oczko D16 do połączenia typu BANJO

Oczko o średnicy 16 mm jest częścią połączenia BANJO, w którym medium przepływa przez śrubę przelotową i kanał w końcówce. Taka konstrukcja pozwala ograniczyć długość zabudowy i lepiej wykorzystać dostępną przestrzeń przy elemencie hydraulicznym.

To praktyczne rozwiązanie w maszynach, gdzie klasyczna końcówka prosta mogłaby kolidować z ramą, obudową lub innymi elementami.

DN10 – do przewodu 3/8"

DN10 odpowiada przewodowi hydraulicznemu w rozmiarze 3/8". Ten parametr opisuje stronę końcówki przeznaczoną do zakucia na wężu.

Nie należy utożsamiać rozmiaru 3/8" węża z wymiarem oczka D16. Każdy z tych parametrów opisuje inną część końcówki.

Do węża hydraulicznego 2SN

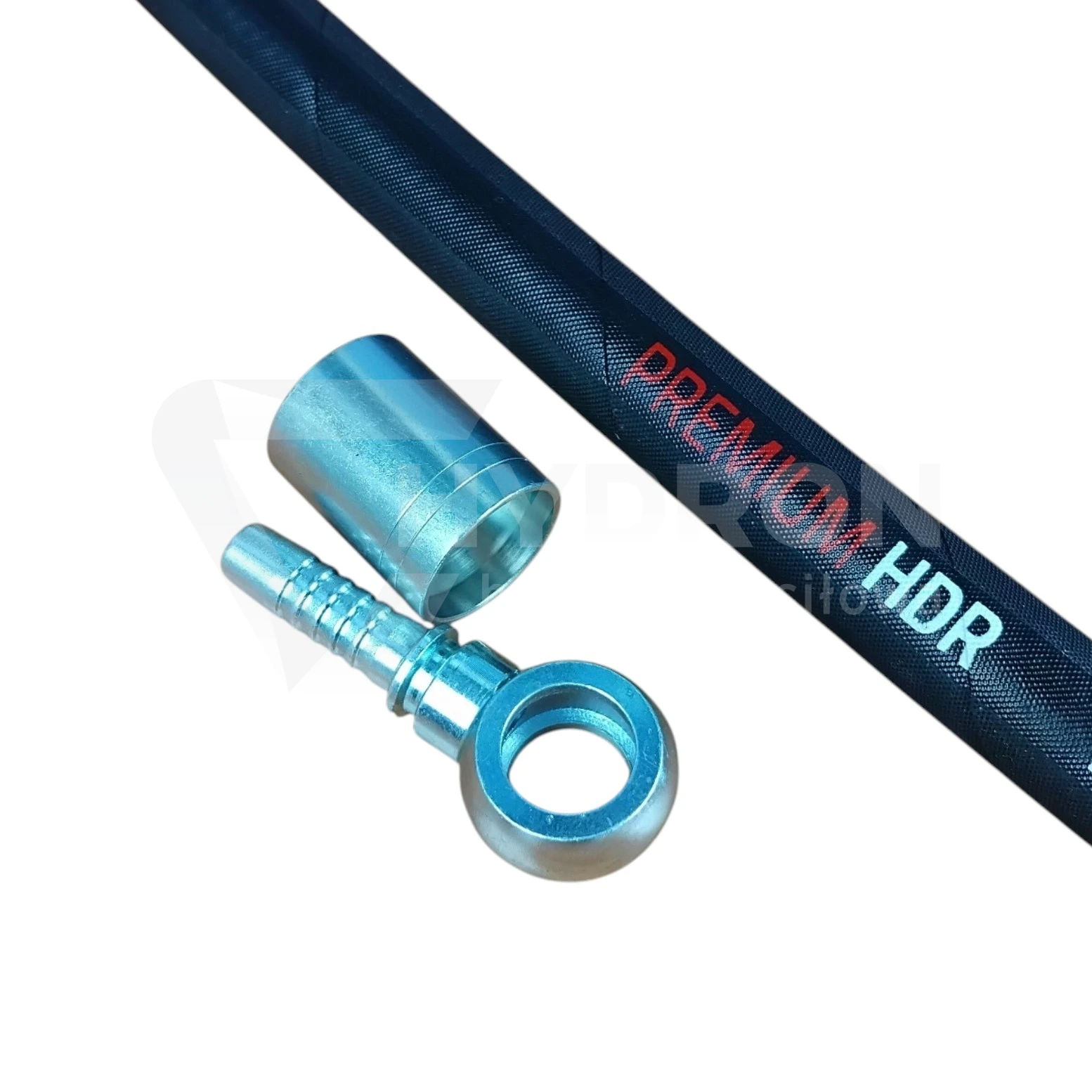

Ten wariant końcówki jest przeznaczony do zakuwania na wężu 2SN. Przy wykonywaniu gotowego przewodu należy zastosować tuleję oraz parametry zacisku odpowiednie dla konkretnego zestawu wąż + końcówka + tuleja.

Wąż 2SN ma inną konstrukcję niż 1SN, dlatego nie należy automatycznie przenosić parametrów zakuwania pomiędzy tymi typami przewodów.

Gdzie sprawdzi się końcówka P01 DN10 D16?

przewody hydrauliczne maszyn rolniczych,
maszyny budowlane i przemysłowe,
układy hydrauliki mobilnej,
połączenia przy pompach i siłownikach,
rozdzielacze i bloki hydrauliczne,
miejsca wymagające zwartego połączenia oczkowego.

Na co zwrócić uwagę przy odtwarzaniu starego przewodu?

Przy wykonywaniu nowego przewodu na wzór starego najlepiej porównać rozmiar węża, średnicę oczka oraz ogólną geometrię końcówki. W rodzinie P01 dla tego samego DN mogą występować różne średnice oczek, dlatego sam rozmiar DN10 nie wystarcza do jednoznacznego wyboru.

Co sprawdzić przed zakupem?

czy przewód ma rozmiar DN10,
czy wymagane jest oczko D16,
czy przewód jest wykonany na wężu 2SN,
czy geometria końcówki odpowiada staremu zakuciu,
czy dobrana tuleja jest właściwa do zastosowanego węża.

Zakute przewody hydrauliczne w HYDRON

W HYDRON możemy przygotować zakuty wąż hydrauliczny na wymiar z dobraną końcówką oczkową, tuleją oraz parametrami zacisku odpowiednimi dla zastosowanego przewodu.
